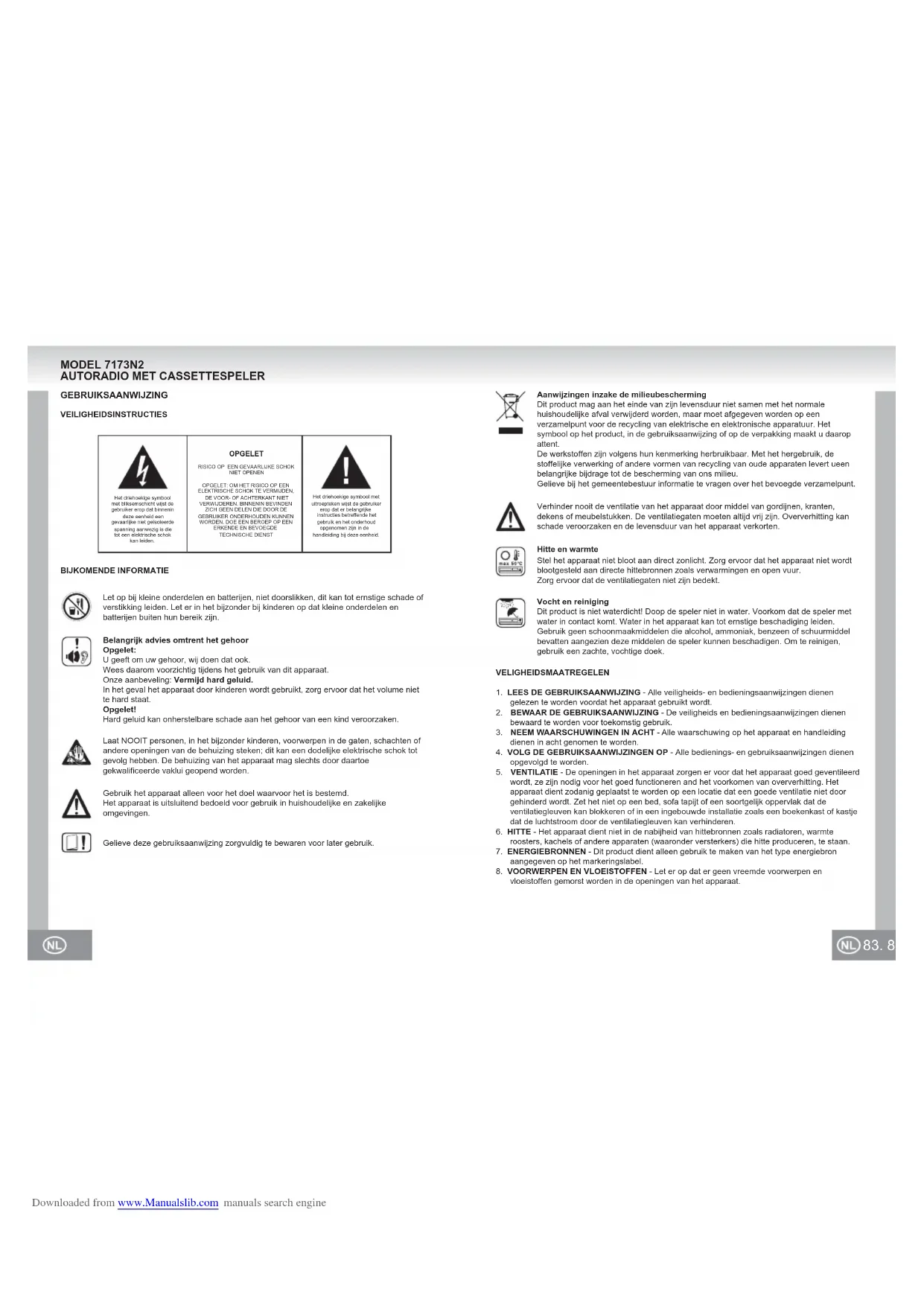

GEBRUIKSAANWIJZING 7173N2 ELTA

AUTORADIO MET CASSETTESPELER

Gebruik het apparaat alleen voor het doel waarvoor het is bestemd.Het apparaat is uitsluitend bedoeld voor gebruik in huishoudelijke en zakelijke omgevingen.Gelieve deze gebruiksaanwijzing zorgvuldig te bewaren voor later gebruik.Laat NOOIT personen, in het bijzonder kinderen, voorwerpen in de gaten, schachten of andere openingen van de behuizing steken; dit kan een dodelijke elektrische schok tot gevolg hebben. De behuizing van het apparaat mag slechts door daartoe gekwalificeerde vaklui geopend worden.Let op bij kleine onderdelen en batterijen, niet doorslikken, dit kan tot ernstige schade of verstikking leiden. Let er in het bijzonder bij kinderen op dat kleine onderdelen en batterijen buiten hun bereik zijn.Belangrijk advies omtrent het gehoorOpgelet:U geeft om uw gehoor, wij doen dat ook.Wees daarom voorzichtig tijdens het gebruik van dit apparaat.Onze aanbeveling: Vermijd hard geluid.In het geval het apparaat door kinderen wordt gebruikt, zorg ervoor dat het volume niet te hard staat.Opgelet!Hard geluid kan onherstelbare schade aan het gehoor van een kind veroorzaken.GEBRUIKSAANWIJZINGVEILIGHEIDSINSTRUCTIESBIJKOMENDE INFORMATIEVELIGHEIDSMAATREGELEN1. LEES DE GEBRUIKSAANWIJZING - Alle veiligheids- en bedieningsaanwijzingen dienen gelezen te worden voordat het apparaat gebruikt wordt.

2. BEWAAR DE GEBRUIKSAANWIJZING - De veiligheids en bedieningsaanwijzingen dienen

bewaard te worden voor toekomstig gebruik.

3. NEEM WAARSCHUWINGEN IN ACHT - Alle waarschuwing op het apparaat en handleiding

dienen in acht genomen te worden.4. VOLG DE GEBRUIKSAANWIJZINGEN OP - Alle bedienings- en gebruiksaanwijzingen dienen opgevolgd te worden.

5. VENTILATIE - De openingen in het apparaat zorgen er voor dat het apparaat goed geventileerd

wordt, ze zijn nodig voor het goed functioneren and het voorkomen van oververhitting. Het apparaat dient zodanig geplaatst te worden op een locatie dat een goede ventilatie niet door gehinderd wordt. Zet het niet op een bed, sofa tapijt of een soortgelijk oppervlak dat de ventilatiegleuven kan blokkeren of in een ingebouwde installatie zoals een boekenkast of kastje dat de luchtstroom door de ventilatiegleuven kan verhinderen.6. HITTE - Het apparaat dient niet in de nabijheid van hittebronnen zoals radiatoren, warmte roosters, kachels of andere apparaten (waaronder versterkers) die hitte produceren, te staan. 7. ENERGIEBRONNEN - Dit product dient alleen gebruik te maken van het type energiebron aangegeven op het markeringslabel.8. VOORWERPEN EN VLOEISTOFFEN - Let er op dat er geen vreemde voorwerpen en vloeistoffen gemorst worden in de openingen van het apparaat. Verhinder nooit de ventilatie van het apparaat door middel van gordijnen, kranten, dekens of meubelstukken. De ventilatiegaten moeten altijd vrij zijn. Oververhitting kan schade veroorzaken en de levensduur van het apparaat verkorten.Hitte en warmteStel het apparaat niet bloot aan direct zonlicht. Zorg ervoor dat het apparaat niet wordt blootgesteld aan directe hittebronnen zoals verwarmingen en open vuur.Zorg ervoor dat de ventilatiegaten niet zijn bedekt.Vocht en reinigingDit product is niet waterdicht! Doop de speler niet in water. Voorkom dat de speler met water in contact komt. Water in het apparaat kan tot ernstige beschadiging leiden. Gebruik geen schoonmaakmiddelen die alcohol, ammoniak, benzeen of schuurmiddel bevatten aangezien deze middelen de speler kunnen beschadigen. Om te reinigen, gebruik een zachte, vochtige doek.Aanwijzingen inzake de milieubeschermingDit product mag aan het einde van zijn levensduur niet samen met het normale huishoudelijke afval verwijderd worden, maar moet afgegeven worden op een verzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, in de gebruiksaanwijzing of op de verpakking maakt u daarop attent.De werkstoffen zijn volgens hun kenmerking herbruikbaar. Met het hergebruik, de stoffelijke verwerking of andere vormen van recycling van oude apparaten levert ueen belangrijke bijdrage tot de bescherming van ons milieu.Gelieve bij het gemeentebestuur informatie te vragen over het bevoegde verzamelpunt. Downloaded from www.Manualslib.com manuals search engine85. 84. 9. SCHADEONDERHOUD - Haal de stekker uit het stopcontact en breng het naar gekwalificeerd onderhoudspersoneel in de volgende gevallen: a. Als het stroomsnoer beschadigd is; b. Als er vloeistof gemorst is of er voorwerpen in het apparaat gevallen zijn; c. Als het apparaat blootgesteld is aan regen of water; d. Als het apparaat niet functioneert bij normaal gebruik volgens de handleiding; Pas alleen die zaken aan die behandeld worden in de handleiding omdat een onjuiste aanpassing van die zaken normaal functioneren kan verhinderen; e. Als het apparaat gevallen of op een andere manier beschadigd is; f. Als het apparaat een duidelijke verandering in functioneren vertoont;10. ONDERHOUD - Behalve dan wat er aangegeven staat in de handleiding, dient de gebruiker niet zelf te proberen het apparaat te repareren. Alle reparaties dienen uitgevoerd te worden door onderhoudspersoneel.11. HET SCHOONMAKEN - Haal de stekker uit het stopcontact vóór het schoonmaken. Gebruik geen vloeibare schoonmaakmiddelen of aërosolmiddelen. Gebruik een vochtige doek voor het schoonmaken. Volg de verzorging en onderhoud instructies in de handleiding.

12. BLIKSEM - voor extra bescherming voor dit product tijdens onweer, haalt u de stekker uit het

stopcontact en ontkoppel de antenne of het kabelsysteem.13. VEILIGHEIDSCONTROLE - Na het afronden van onderhoud of reparaties aan dit apparaat, vraag de onderhoudsmonteur om veiligheidscontroles uit te voeren.14. OVERBELASTING - Overbelast stopcontacten, verlengsnoer of geïntegreerde stekkerdozen omdat dit kan resulteren in brand of een elektrische schok.

15. ELECTROSTATISCHE ONTLADING - Ontkoppel van het voedingsnet en verwijder de

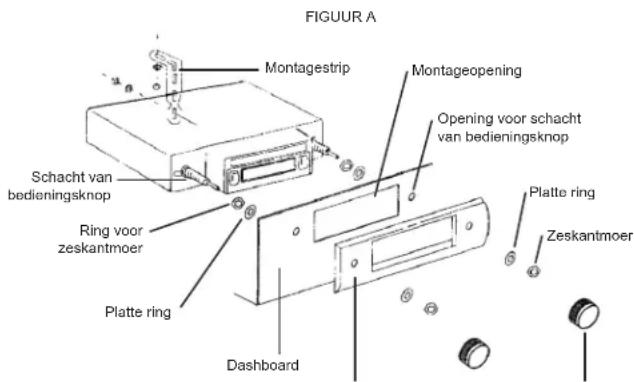

batterijen wanneer het toestel niet goed functioneert. Sluit het opnieuw aan na verloop van tijd.MontagestripMontageopeningOpening voor schacht van bedieningsknopPlatte ringZeskantmoerDraaiknopBeschermplaatDashboardPlatte ringRing voor zeskantmoerSchacht van bedieningsknop

MONTAGE IN HET DASHBOARD

Voorzorgsmaatregelen• Sluit de electriciteitsdraden aan nadat alle andere bedrading aangesloten is.• De accu-kabel (ROOD) mag alleen aangesloten worden op de posititieve klem (+) van de accu.• Isoleer alle blootliggende draden/leidingen om kortsluiting te voorkomen.• Maak alle losse draden/leidingen vast na de installatie.Voorbereidingen• Sluit alle bedrading aan voordat u het apparaat installeert, en controleer of de draden correct zijn aangesloten en het apparaat goed functioneert.• Maak de aardleiding van de negatieve pool (-) van de accu los.• Installeer het apparaat zo dat het de chauffeur niet bij het rijden kan hinderen, en zodat het geen gevaar oplevert voor passagiers bij plotseling remmen.• Raadpleeg de dichtsbijzijnde handelaar als er gaten geboord moeten worden, of andere aanpassingen aan het voertuig gemaakt moeten worden, om het apparaat te kunnen installeren.MontageopeningAls er een passende montageopening in het dashboard beschikbaar is, zoals in FIGUUR A, kan het apparaat in het dashboard geïnstalleerd worden.Voor deze installatie moet het dashboard 4,5 tot 6 mm dik zijn.Bevestiging van de achterzijdeBevestig het ene uiteinde van de montagestrip aan de achterzijde van het apparaat, en het andere uiteinde aan de beschermwand of aan een ander, stevig metalen onderdeel van het voertuig. De negatieve (-) klem van de accu moet weer aangesloten worden na de installatie.FIGUUR A Downloaded from www.Manualslib.com manuals search engine87. 86. BEDRADING Dit apparaat is alleen bestemd voor voertuigen die werken op 12V DC (gelijkstroom) met negatieve aarding. Blootliggende draden moeten beslist geïsoleerd worden, om kortsluiting tussen onbedekte draden/leidingen en de carrosserie van het voertuig te voorkomen. Bundel alle draden samen en zorg ervoor dat de uiteinden van de draden niet in contact komen met metalen onderdelen.OPMERKINGEN:• Maak geen kortsluiting tussen de antenne en de aardleiding.• Dit apparaat heeft een negatieve aarding.• Maak geen kortsluiting tussen de luidsprekerdraden.• Sluit alle bedrading aan voordat u het apparaat installeert, en controleer of het apparaat goed functioneert.ANTENNE-INGANGANTENNESTEKKERAARDING CARROSSERIEZEKERING 3 A12V PLUS / NAAR B+ 12V ACCU ROOD GROENGRIJS GEEL VOEDING VOOR AUTOMATISCHE ANTENNEZWART / GROUNDLEFT SPEAKER + RIGHT SPEAKER +

AANSLUITING VAN DE LUIDSPREKERS

Voorzorgsmaatregelen• Gebruik alleen niet-geaarde luidsprekers.• De luidsprekers die met dit apparaat gebruikt worden moeten over voldoende nominaal vermogen beschikken. • Luidsprekers met een te laag nominaal vermogen kunnen beschadigd raken.• Er moeten luidsprekers met een impedantie van 4 - 8 Ω gebruikt worden. Een te hoge of te lage impedantie leidt tot verlies van geluidskwaliteit en kan de luidsprekers of het apparaat beschadigen.• Gebruik geen 3-weg luidsprekersysteem met een gewone aardleiding. Verbind de luidsprekerdraad nooit met de carrosserie.• Houd de luidsprekerdraden op een afstand van de antenne en de antennedraden (ca. 30 cm).• Onjuiste aansluiting van de luidsprekers (voor en achter) kan beschadiging van het apparaat veroorzaken.• Sluit nooit meer dan één luidspreker aan op een set luidsprekerdraden (met uitzondering van de aansluiting van een tweeter).ZekeringTer vervanging van een gesprongen zekering moet beslist een zekering met het aangegeven vermogen gebruikt worden (3 A). Het gebruik van zekeringen met een hoger vermogen, of aansluiting zonder gebruik van zekeringen, kan brand of schade aan het apparaat veroorzaken. Als de pas vervangen zekering ook springt, neem dan contact op met het dichtsbijzijnde servicecentrum. FOUT ChassisChassis FOUT FOUT Downloaded from www.Manualslib.com manuals search engine89. 88.

BEDIENINGSELEMENTEN EN FUNCTIES

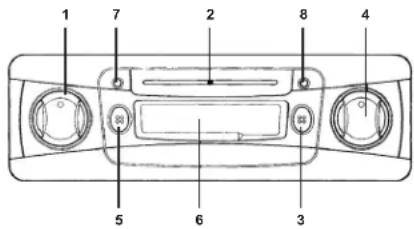

1. ON / VOLUME De aan / uit-schakelaar en de volumeregelaar worden beide bediend met de linker-draaiknop. Draai de knop een klein stukje met de klok mee om het apparaat in te schakelen. Door de knop verder naar rechts te draaien wordt het volume verhoogd, en door de knop naar links te draaien wordt het verlaagd.2. FREQUENTIE-AFSTEMSCHAAL Toont op de afstemschaal de FM (VHF) of AM (MW) frequentie waarop afgestemd is.3. AM / FM (MW / VHF, BANDSCHAKELAAR) Als deze knop niet ingedrukt staat, wordt op AM (MW) afgestemd. Door op deze knop te drukken wordt overgeschakeld naar FM (VHF).4. TUNING Zoek met de rechter-draaiknop de gewenste zender op. De frequentie-indicator bevat de afstemschalen voor AM (MW) en FM (VHF). De gewenste zender kan opgezocht worden door de knop naar rechts of naar links te draaien.5. FF / EJ (VOORUITSPOELEN EN UITWERPEN) Als deze knop half ingedrukt wordt, schakelt het mechanisme over naar vooruitspoelen. Door de knop helemaal in te drukken wordt de cassette uitgeworpen.6. CASSETTE-OPENING Houd de cassette in de lengte vast en schuif het in de opening om te beginnen met afspelen. (Met de open kant van de cassette naar rechts.)7. TAPE Tijdens het afspelen van een cassette licht het groene LED-lampje op.8. RADIO Als de radio aanstaat licht het rode LED-lampje op.

BEDIENING Aan / uit-schakelenDraai de linkerknop een klein stukje met de klok mee. Als er een cassette in het apparaat zit begint de cassette meteen met afspelen, en het TAPE LED-lampje licht op. Als er geen cassette in het apparaat zit, begint de radiozender waarop de radio op dat moment afgestemd staat met afspelen, en het RADIO LED-lampje licht op.Als u het apparaat wilt afzetten draait u de linkerknop tegen de klok in totdat het afspelen stopt en de knop vergrendelt.Opmerking: Wanneer het apparaat aangezet wordt komt er een spanning van +12V te staan op de gele kabel naar de automatische antenne.Volume regelenNa het aanzetten van het apparaat kunt u het volume hoger zetten door de linkerknop naar rechts te draaien (naar de aanduiding MAX toe), en het lager zetten door de knop naar links te draaien (naar de aanduiding MIN toe).Het veranderen van de frequentieband en het opzoeken van een radiozenderAls de AM / FM-knop niet ingedrukt staat wordt op AM afgestemd, en als de knop ingedrukt staat wordt op FM afgestemd. Door met de klok mee aan de rechterknop te draaien wordt de frequentie verhoogd (UP), en door tegen de klok in aan de knop te draaien wordt de frequentie verlaagd (DN). De frequentie van de zender waarop afgestemd is wordt getoond op de overeenkomstige afstemschaal.Een cassette plaatsen en afspelenControleer voordat u een cassette in het apparaat schuift of het lint strak opgerold is in de cassette. Als het niet strak staat kunt u het oprollen met een balpen of iets dergelijks, en daarna de cassette plaatsen als volgt:Schuif de cassette met de open kant naar rechts toe in de cassette-opening. Druk voorzichtig op de cassette, totdat het gepakt wordt door de drive en in de juiste positie binnenin het apparaat wordt geplaatst. Het rode TAPE LED-lampje licht op. De radio-stand wordt afgezet en het afspelen van de cassette start automatisch.Als het einde van de cassette bereikt is wordt het cassette-mechanisme automatisch afgezet en het apparaat schakelt om naar de radio-stand (het RADIO LED-lampje licht op.) Voor het afspelen van de andere kant van de cassette moet de cassette omgedraaid worden.VooruitspoelenDruk de FF / EJ-knop half in om de cassette vooruit te spoelen. Als u nog een keer licht op de FF / EJ-knop drukt wordt de normale weergave weer geactiveerd.Als u de hele cassette doorspoelt wordt aan het einde de radio-stand automatisch ingeschakeld.De cassette uitwerpenDoor de FF / EJ-knop helemaal in te drukken wordt de cassette uit de cassette-opening geworpen. Het apparaat schakelt dan om naar de radio-stand.Opmerkingen:• Als de stroom uitgeschakeld wordt tijdens het afspelen van een cassette, blijft de cassette in de opening zitten. Als u het apparaat weer aanzet begint de cassette weer met afspelen.• Als het apparaat niet gebruikt wordt moet de cassette altijd uit de opening verwijderd worden. Downloaded from www.Manualslib.com manuals search engine91. 90. ONDERHOUDOm het apparaat te reinigen veegt u de buitenkant af met een zachte doek. Gebruik nooit brandstof, verdunners of andere oplosmiddelen.PROBLEEMOPLOSSINGRaadpleeg het volgende schema om veelvoorkomende problemen op te lossen. Als u het probleem nog steeds niet kunt verhelpen, neem dan contact op met het dichtsbijzijnde service centrum.Probleem Oorzaak OplossingHet apparaat kan niet aangezet worden.Slechte geluidskwaliteit (vervorming, storing).Slechte radio-ontvangst.De zekering is gesprongen. Controleer de draden op kortsluiting en vervang de zekering door een nieuwe met dezelfde waarden.Geen geluid of te laag volume.De draden of kabels zijn niet correct aangesloten.Controleer de aansluiting (zie: bedrading.)Een luidsprekerdraad raakt de chassis van het voertuig aan (o.i.d.).Verplaats of isoleer de luidsprekerdraden.Een luidsprekerdraad wordt kortgesloten door een schroef.Controleer de luidsprekerdraden.De luidsprekers zijn niet correct aangesloten.Sluit de plus- en minpolen van alle luidsprekers correct aan.De antenne is niet uitgeschoven. Schuif de antenne helemaal uit.De stroomdraad van de automatische antenne is niet correct aangesloten.Sluit de draad correct aan (zie: bedrading.) TECHNISCHE SPECIFICATIES 1. RADIO Frequentiebereik AM / FM (MW / VHF) AM (MW) 525 - 1615 kHz FM (VHF) 87.5 - 108 MHz2. CASSETTE DRIVE Bandsnelheid 4.75 cm / sec. Wow & Flutter minder dan 0.4% Cassette mechanisme auto stop3. ALGEMEEN Voeding 12 Volt DC Impedantie van de luidsprekers 4 - 8 Ω Afmetingen 178 mm (W) x 110 mm (D) x 44 mm (H) Gewicht ca. 0.8 kgOPMERKING: SPECIFICATIES KUNNEN VERANDERD WORDEN ZONDER VOORAFGAANDE KENNISGEVING. Downloaded from www.Manualslib.com manuals search engine93. 92. Üçgen içindeki gerilim işareti bir uyarı sembolü olup kullanıcıya cihazın icinde izole edilmemiş tehlikeli gerilimin olduğunu ve bu gerilimin elektrik çarpacak kadar güçlü olduğu gösterir.Üçgen içindeki ünlem işareti bir uyarı sembolü olup kullanıcıya önemli bakım ve kullanım bilgileri vermektedir. Bu bilgileri kullanma kılavuzunda bulabilirsiniz.DİKKATELEKTRİK ÇARPMA TEHLİKESİ, AÇMAYINIZ.DİKKAT: ELEKTRİK ÇARPMA RİSKİNDEN KAÇINMAK İÇİN ÖN VEYA ARKA KAPAĞI AÇMAYINIZ. CİHAZIN İÇİNDE KULLANICININ TAMİR EDEBİLECEĞİ PARÇALAR BULUNMAMAKTADIR. SADECE UZMAN KİŞİLER TARAFINDAN TAMİR EDİLMESİ GEREKMEKTEDİR. MODELL 7173N2
