FABULA PLUS - Konyhai páraelszívó FABER - Ingyenes használati útmutató

Termék típusa	Konyhai páraelszívó
Márka	FABER
Modell	FABULA PLUS
Használat	Háztartási használatra
Tápellátás	220-240 V ~ 50 Hz
Szigetelési osztály	I. osztály (kötelező földelés)
Minimális biztonsági távolság a főzőlap felett	650 mm (kivéve, ha a főzőlap használati útmutatója másként rendelkezik)
Elszívócső átmérője	Minimum 120 mm
Maximális teljesítmény gáztűzhellyel	Legfeljebb 17,7 kW az égő konfigurációtól függően
Sebességfokozatok száma	4 sebesség + intenzív sebesség (6 perc)
Világítás	LED, maximális intenzitás és udvariassági fények
Késleltetés funkció (kikapcsolás késleltetése)	Igen, 30 perc
Távirányító	Opció, CR2032 elem nem tartozék
Zsírszűrők	Fém, mosogatógépben mosható (2 havonta)
Aktív szénszűrők	Mosható vagy cserélhető (4 havonta, max 5 mosás)
Szűrő telítettségi riasztó	Igen, 100 óra (zsír) és 200 óra (szén) után
Biztonság	Billentyűzár, ajtóérzékelés, automatikus leállás túlmelegedés esetén
Javíthatóság	A világítás cseréje a szerviz által

Gyakran ismételt kérdések - FABULA PLUS FABER

Mekkora a minimális távolság a páraelszívó és a főzőlap között?

A minimális biztonsági távolság 650 mm. Ha a főzőlap használati útmutatója nagyobb távolságot ír elő, azt kötelező betartani.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrőket 2 havonta (vagy gyakrabban intenzív használat esetén) mosogatógépben kell mosni.

Hogyan lehet visszaállítani a szűrőriasztót tisztítás után?

Nyomja meg a B gombot 2 másodpercig (motorkikapcsolva) a riasztó visszaállításához. A LED-es B gomb 3-szor villog a megerősítéshez.

Mi a teendő, ha a távirányító nem működik?

Ellenőrizze az elemet (CR2032 típus) és szükség esetén cserélje ki. Győződjön meg arról, hogy a távirányító engedélyezve van: nyomja meg a G gombot 2 másodpercig (motor és világítás kikapcsolva) a távirányító be-/kikapcsolásához.

Használhatom a páraelszívót külső elszívás nélkül?

Igen, a páraelszívó recirkulációs módban működhet aktív szénszűrőkkel. A szűrőket rendszeresen mosni vagy cserélni kell.

Miért kapcsol ki automatikusan a páraelszívó egy bizonyos idő után?

Ezt a késleltetés funkció (30 perces késleltetett kikapcsolás) vagy az intenzív sebesség okozhatja, amely 6 perc után kikapcsol. Ellenőrizze a beállításokat.

Hogyan lehet aktiválni a billentyűzárat?

A motor és a világítás kikapcsolása után nyomja meg a F gombot 4 másodpercig. Minden gomb 2-szer villog a megerősítéshez.

Mi a teendő, ha a motoros ajtó nem nyílik ki?

Nyomja meg a H gombot egy teljes nyitási vagy zárási ciklus indításához. Ha az ajtó részben nyitva van, a nyomás befejezi a ciklust.

Flambírozhatok ételeket a páraelszívó alatt?

Nem, a páraelszívó alatti flambírozás tűzveszélyt jelent. Kerülje a nyílt lángot a közelben.

Hogyan cserélhető ki a LED világítás?

A világítás cseréjét a hivatalos szerviznek kell elvégeznie. Vegye fel a kapcsolatot a gyártóval vagy egy szakemberrel.

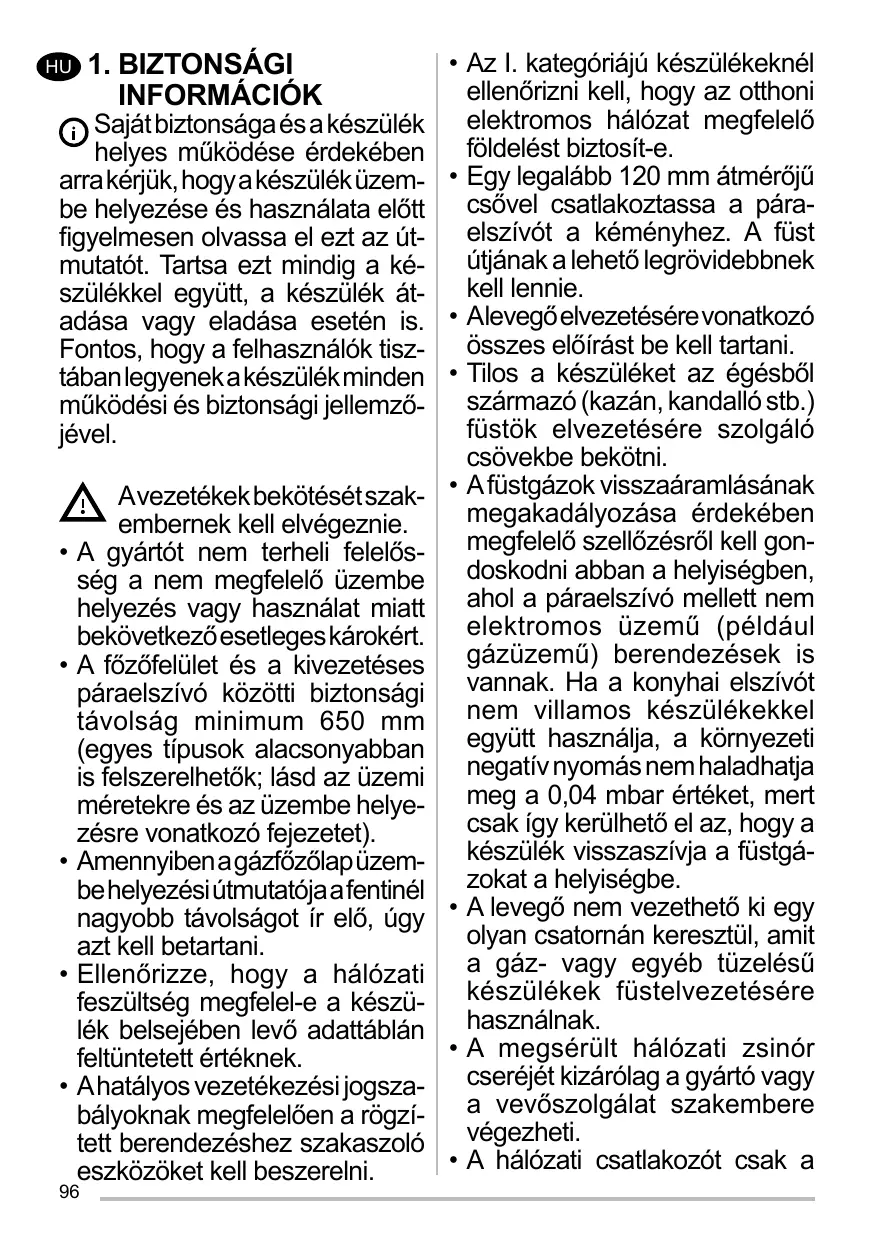

HASZNÁLATI ÚTMUTATÓ FABULA PLUS FABER

Sajátbiztonságaésakészülékhelyesmuködéseérdekébenarrakérjuk,hogya készüléküzembehelyezeseéshasznalata elottfigyelmesen olvassa el ezt az utmutató.Tartsa ezt mindig a készülékkel egyutt,a készülék atadasa vagy eladasa eseten is.Fontos, hogy a felhasznalok tisztaban legyenekakészülékmindenmuködésiésbiztonsagi jellemzöjevel.

Avezétékek bekotését szak-embernek kell elvegeznie.

A gyartot nem terheli felelossseg a nem megfelelo üzembe helyezés vagy hasznalat miatt bekvetkezõesetleges károkert.
A fózófelület és a kivezetéses páraelszívó közötttiBiztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkoź fejezetet).
- Amennyiben a gázfožolap uzembehelyezési utmutaja afentinél nagyobb távolsagot ir elo, ugy azt kell betartani.
Ellenorizze, hogy a halozati feszültseg megfel-e a készülk besejében levő adattablan felttuntetett ertéknek.
- Ahatalyos gezetékezési jogszabályoknak megfeleloen a rogzí-tett berendezéshez szakaszoló eszközöket kell beszerelni.

• Az I. kategoriájú keszülékeknél Ellenőrizni kell, hogy az otthoni elektramos halózat megfelelo földelést biztosít-e.
• Egy legalább 120 mm átméröjúcsóvel csatlakoztassa a páraelszívó t kéményhez. A fust utjának a lehető legrovidebbnek kell lennie.
• Alevegoelvezetéserevonatkozó összes előirást be kell tartani.
• Tilos a keszüléket az égésból származó (kazán, kandallo stb.) füstök elvezetésére szolgálo csövekbe bekötni.
• A füstgázok visszaáramlásanak megakadályozása érdekében megfelelo szellözsrol kell gondoskodni abban a helyiségben, ahol a páraelszívo mellett nem elektromos üzemü (pédául gázüzemü) berendezésk is vannak. Ha a konyhai elszívôt nem villamos keszülékekkel együtt használja, a környezeti negativ nyomás nem haladhatja meg a 0,04 mbar erteket, mert csák igy kerülheto el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.
• A levego nem gezethető ki egy oyan csatornán keresztül, amit a gáz- vagy egyéb tuzelésü készülékek fustelvezetésere használnak.
  A megsérult halózati zsinócserejét kizárólag a gyártó vagy a vevószolgálat szakemberevegezheti.
  A halózati csatlakozótsak a

hatalyos elorasoknak megfeleó es jol hozzaferheto konnektorba szabad bedugni.

• A fustelvezetésre vonatkozó muszakiésbiztonságiteendoket ilteöen fontos a helyi hatósagok által elóirt szabályok szigoru betartasa.
  FIGYELMEZTETÉS: az elszívó üzembehelyezéseelött el kell távolítani a védófóliákat.
• Csak a keszülékhez megfelelo típusu csavarokat ésapro alkatrészeket használjon.
  FIGYELMEZTETÉS:áramu-tés kockázataval jarhat az, ha nem szereli fel a jelenutasítasban foggaltak szerint a rogzítést szolgálo csavarokat vagy eszközöket.
• Tilos optikai eszkoczokkel (látcső, nagyítóveg) kozvetlenül figyelni.
• Ne keszitsen flambírozott ételt az elszívó alatt: ez túzveszélyes lehet.
• A készüléket 8 évnel nem fiatalabb gyermekek, illetve csökkent fizikai, érzekelési vagy szellemí képességgel rendelkező, megfelő tapasztalatok és ismeretek nélküli szemelyek is használthatják szigorú felügyelet mellett, illetve ha ismerik a készülékbiztonságos használati modjátés a kapcsolódo veszelyeket. Ügyeljenarra, hogy ne jatsz-hassanak gyermekek a készü

lékkel. A készülék tisztfításat és karbantartásat nem végezhetik gyermekek, amennyibennincsenek felügyelve.

• Figyeljen a gyermekekre, hogy ne jatszhassanak a keszülékker.
• Akeszüléket nem használhatják csökkent fizikai, érzekelő vagy szellemi képességgel rendelkező, megfelelo tapasztalatok és ismeretek nélküli személyek (gyerekeketisbeleertve), hacsak nem tanütják meg vagy Ellenőrzik öket a keszülék használatará, illetve használataban.

Afozoberendezes hasznalata kozben az elerheto alkatreszek nagyon felmelegedhetnek.

• Az eloírt idóṭartam lejárata után tiszíttsa meg és/vagy cserélje ki a szúróket (túzveszély). Lásd az Ápolás és karbantartás bekezdésst.
• Megfelelo szellózsrol kell gondoskodni a helyiségben, amikora páraelszívôt gázzal vagy mastüzelóanyaggal muködő keszülékekleg egyidejúleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).
  A terméken, illetve a csomagoláson lathato szimbóolum arra utal, hogy a termek nem kezelhető normal háztartásihulladékként. Az ártalmatlanítándó terméket megfelelo gyújtöhe

lyen kell leadni, ahol elvégzik az elektramos és elektronikus alkatrészek úrahasznosítását. Ha Ön gondoskodik a termék megfelelo ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká valt termék nem szabályos ártalmatlanításamiatt a környezetre és egészsègre nézve potenciálisan káros következmények. A termék úrahasznosításával kapcsolatban a helyiönkormányzat, a háztartási hulladékyüjtő szolgálat vagy a termékétékesítǒ bolttud részltes tajékoztatással szolgálni.

Ez a kivezeteses paraelszivo az alabbi tulajdonsagokkal rendelkezo gazfozolappal egyutt hasznalhato:
Max. összeljesítmény: 12,4 kW.
- Az ábra szerinti 5 égóvel sze-relve.

Max. összteljesítmény: 11,5 kW.
- Az ábra szerinti 5 égővel szerelv.

Max. összeljesíftmény: 16,6 kW.
- Az ábra szerinti 4 égővel szerelv.

Max. összeljesitmény: 17,7 kW.
- Az ábra szerinti 5 égővel szerelv.

A készülék kihúzásal vissatolása Sérulésveszély!

Osszenyomás veszélye a készülék kihúzásakor és vissatzolásakor. Soha ne nyúljon a készülék MOZgó területeibe annak kihúzásakor vagy vissatzolásakor. A gyermekeket tartsaBiztonságos távolságra.

2. HASZNÁLAT

A keszülk kizárólag otthoni használatra, a konyhai szagok eltávolitására szolgál.
- Tilos a keszüléket a rendeltetesszerú céloktól eltérő célokra használni.
- Tilos a muködésben levő keszülék alatt magas lángot hagyni.
A lang erossegét uyg kell beallitani, hogy az kizarolag a fozóedeny aljara iranyuljon, es ne vegye körbe a fozó-edeny oldalát.
- Az olajsutót használat kozben vegig figyelni kell: a felforrosodott olaj konnyen meggyulladhat.

3. ÁPOLÁS ÉSKARBANTARTÁS

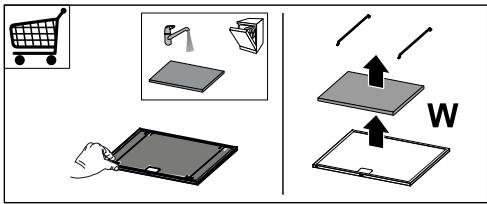

• A szúró szivacsos része legalább 4 ha-vonta vagy - nagyon intenzív használat esétén - enné gyakrabban mosható mosogatógepen, amivel a csere elött legfeljebb 5 mosásig garantálhato a muködés (W).

• A zsírszúrǒk 2 havonta vagy - nagyon intenzív használat esétén - ennél gyakrabban tiszítandók, és mosogatógépben is tiszítthátók (Z).

A keszüléket nedves ruhával és semle-ges kémhatásu folyékony tiszítószerrel kell tiszítani.

4. KEZELÖSZERVEK

Az elso bekapcsolasnal a kartya felismeri a halozati frevenciat.

A felismerest a kjelzón a vilgo G led jerzi, és a panel bezárul.

Várjon 10 mp-ig, hogy lehtöve tegy a vezerlökártya számára kailbrálas végrehajtásat a vezerlésekhez törtő belépés elött.

Gomb	Funkció	Led gomb
A	A gombCsak nyitott ablak meltt mūködik.	-
	Rövid lenyomás = A világítás legnagyobb teljesitmény mellettiellekapcsolása/lekapcsolása.	Világító A led gomb.
	2 másodperces lenyomás = A helyzetjelző világítás felkapcsolása/lekapcsolása.	Világító A led gomb.
B	Csak nyitott ablak meltt mūködik.Rövid lenyomás = Aktivalja/kiiktatja a Késletetés funksiót, vagyis a motor és a világítás 30 percecl késletetatt automatikus kikapcsolása t barmilyen sebesség mellett. Kiiktatása ugyanezen gomb lenyomásával, a motor kikapcsolásaval vagy az ablak bezárásával leht séges.Figyem! Ez az üzemmod nem mūködik, ha elotte nem aktiválć ak INTENZIV fokozatot.	B led gomb + Beallitott sebesség gomb világít.
	Nytott és zárt ablak meltt egyarantmūködik.2 másodperces lenyomás = Beindult szüröriasztás esétén a szüröriasztás nullázăsă, denen led 3-szor villog. Ezek a jelzések csak kikapcsolt motesetén lathátok.	Világító led gomb:Aztjelzi, hagy ki kell mosniá fémszsirszükerok. Avészjelés az elszívó 100 üzemórájának eltelte után lép mūködésbe.Villogó led gomb:Aztjelzi, hagy ki kell cserélni az aktiv szenes szüröket és hagy ki kell mosni a fémszsirszükerok is. A veszjelés az elszívó 200 üzemórájának eltelte után lép mūködésbe.
C	Csak nyitott ablak meltt mūködik.Rövid lenyomás = Aktivalja a negyedišebességfokoatzat.	Világító C+G led gomb.
	Csak nyitott ablak meltt mūködik.2 másodperceslenyomás = Engedélyezi/letilita az Intenzivsebességfokoatzat. Ennek a sebességfokoatzatnak a bealiitott idóartama 6 perc. Ennek leteltével a rendszer visszár é az elózeten beallitott sebességfokozatra.Kiiktatása ugyanezen gomb lenyomásával, a motor kikapcsolásaval vagy az ablak bezárásával leht séges.	Villogó C led gomb.Világító G led gomb.
D	Csak nyitott ablak meltt mūködik.Aktivalja a harmadik sebességfokoatzat.	Világító D+G led gomb.
E	Csak nyitott ablak meltt mūködik.Aktivalja/kiiktatja a második sebességfokoatzat.	Világító E+G led gomb.
	Nytott és zárt ablak meltt egyarant mūködik a motor + világítás kikapcsolt állapotában.4 másodperces lenyomás = Engedélyezi/letilita a gombzárat.	Az összes led gomb 2-szer vilog. Alezárás ideje alatt a led gombok egymás után gyulladnak fel.
F	Csak nyitott ablak meltt mūködik.Rövid lenyomás = Aktivalja/kiiktatja az elso sebességfokoatzat.	Világító F+G led gomb.
	Nytott vagy zárt ablak2 másodperces megnyomás = Az aktiv szenes szürök riesztsañak engedélyeze/letilitása kikapcsolt motelmetti és folyambaran levő szüröríasztás nělküli esetben.	B led gomb 2 villogás = Aktiv szénszürök riesztsástaaktiváva.B led gomb 1 villogás = Aktiv szénszürök riesztsásta kikiptatva.
G	Nytott ablakRövid lenyomás = A motor kikapcsolása.	Led gomb kialszik.
	Nytott vagy zárt ablak2 másodperces megnyomás a motor és világítás kikapcsolt állapotában = Engedélyezi/letilita a távezéról.	G + F led gomb 2 villogás = Távezéróló engedélyezve.G + F led gomb 1 villogás = Távezéróló letiltva.
H	Rövid lenyomásNyitott ablak = Ablak bezárása + motor és világítás KI.Rövid lenyomásZárt ablak = Ablak kinyitása + motor és világítás BE.Figyem! Ha az ablak valamiyen oköl részlagesenen nyitva van, a gomblenyomásakor befejezödik a nyitási vagy zársí ciklus.	-

5. TÁVVEZÉRLO (KÜLÖN MEGVÁSÁROLHATÓ)

Ez a keszülk egy taviranyito segitségével verzérelhétő, ami egy 3 volts, CR2032 típus élemmel mukodik (nincs mellekelve).

• Ne tegy a távvezérlôt hóforrások közelébe.
• Ne dobja ki az elementket, hanem tegye azokat a megfelelo hulladekgyujtobe.

6. VILÁGÍTÁS

• Csere eseten forduljon a vevoszolgá-lathoz ("Vásarlas eseten forduljon a vevoszolgá-lathoz").
