LIETOŠANAS INSTRUKCIJA FABULA PLUS FABER

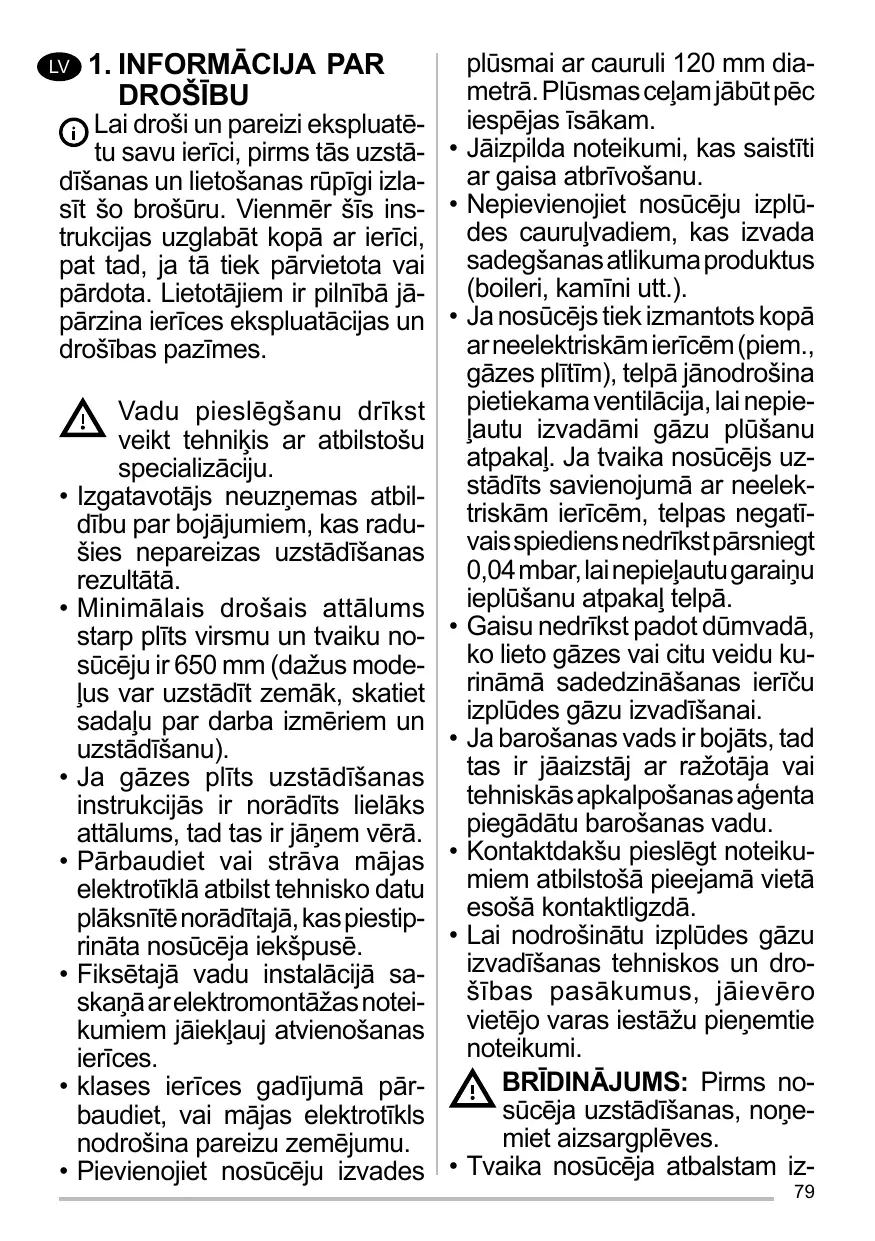

DROŠĪBU Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstā- • dīšanas un lietošanas rūpīgi izlasīt šo brošūru. Vienmēr šīs ins- • trukcijas uzglabāt kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un • drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju. Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā. Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā. Pārbaudiet vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajā, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces. klases ierīces gadījumā pārbaudiet, vai mājas elektrotīkls nodrošina pareizu zemējumu. Pievienojiet nosūcēju izvades

plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam. Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu. Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.). Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu garaiņu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai. Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu. Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi. BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves. Tvaika nosūcēja atbalstam iz79

mantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīces uzstādīšanā nav ievērotas šīs instrukcijas, tad var rasties elektriskās strāvas trieciena riski. Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem…). Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci. Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu. Atklātās detaļas gatavošanas iekārtu izmantošanas laikā

• Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu “Apkope un tīrīšana”.
• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).
• Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.
• Šis sūknēšanas tvaika nosūcējs var tikt izmantots kopā ar gāzes plīti, kam ir šādi rādītāji:
• Kopīgā maksimālā jauda 12,4 kW.
• 5 degļi, kā parādīts attēlā. 1,9 kW 2,6 kW 5 kW 1,9 kW 1 kW

• Kopīgā maksimālā jauda 11,5 kW.
• 5 degļi, kā parādīts attēlā. 1,75 kW 1,75 kW 5 kW 1 kW 3 kW ierīces ievilkšanu un pagarināšanu. Nekad nepieskarties ierīces kustības zonai, ja tiek veikta ievilkšana vai pagarināšana. Bērniem jāuzturas drošā attālumā.

• Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas.
• Nekad nelietot tvaika nosūcēju tādiem mērķiem, kādiem to nav paredzēts lietot.
• Nekad zem funkcionējoša tvaika nosūcēja neatstāt lielas atklātas liesmas.
• Noregulēt liesmas intensitāti tikai tieši zem pannas, pārliecinoties, ka liesma atrodas arī ārpus pannas malām.
• Dziļās tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta eļļa var liesmās sadegt.

• Kopīgā maksimālā jauda 16,6 kW.

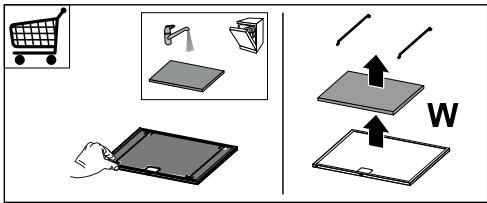

3. APKOPE UN TĪRĪŠANA

-- Filtra sūklim līdzīgo daļu var mazgāt

• 4 degļi, kā parādīts attēlā. 2,8 kW 4,6 kW 4,6 kW 4,6 kW

• Kopīgā maksimālā jauda 17,7 kW.
• 5 degļi, kā parādīts attēlā. 3 kW 3,8 kW 4,9 kW 3 kW 3 kW Ierīces pagarināšana/ ievilkšana Savainojuma risks! Saķīlēšanās risks, veicot trauku mazgājamā mašīnā vismaz ik pēc katriem 4 mēnešiem vai biežāk, ja lietošana ir īpaši intensīva. Ekspluatācija tiek garantēta maksimāli līdz pat 5 mazgāšanas reizēm, bet pēc tam tas ir jānomaina (W). -- Tauku filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā (Z).

• Nosūcēju tīriet ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli.

Pēc sākotnējās palaišanas plate atpazīst tīkla frekvenci. Atpazīšana ekrānā tiek indicēta ar mirgojošu G signāllampiņu, pēc kā panelis izslēgsies. Lai vadības platei ļautu veikt kalibrēšanu, pirms piekļuves komandām nogaidiet 10 sekundes. Poga Funkcija

Signāllampiņas poga Poga funkcionē tikai tad, ja durtiņas ir atvērtas.

Nospiest uz īsu brīdi = Ieslēdzas/izslēdzas maksimālās intensitātes Apgaismojums. Nospiest un turēt nospiestu 2 sekundes = Ieslēdzas/izslēdzas Atvērtu durtiņu apgaismojums. Funkcionē tikai tad, ja durtiņas ir atvērtas. Nospiest uz īsu brīdi = Tiek aktivizēts/deaktivizēts Aiztures režīms, automātiski atslēdzot apgaismojuma sistēmu un motoru, kam uzstādīts jebkāds funkcionēšanas ātrums, ņemot vērā 30 minūšu aizturi. Tas tiek deaktivizēts, nospiežot to pašu pogu vēlreiz, izslēdzot motoru vai aizverot durtiņas. Uzmanību! Ja vispirms būs aktivizēts “INTENSĪVAIS” režīms – šis režīms nedarbosies. Funkcionē, ja durtiņas ir vai nu aizvērtas, vai arī atvērtas. Nospiest un turēt nospiestu uz 2 sekundēm = Ja filtra signalizācija ir aktivizēta, tad filtra signalizācija tiek atiestatīta, bet visas signāllampiņas nomirgo 3 reizes. Šie norādījumi ir redzami tikai tad, ja ir izslēgts motors. Fiksēta signāllampiņas poga A Funkcionē tikai tad, ja durtiņas ir atvērtas. Nospiest uz īsu brīdi = Tiek aktivizēts ceturtais ātrums: Funkcionē tikai tad, ja ir atvērtas durtiņas. Nospiest un turēt nospiestu uz 2 sekundēm = Tiek aktivizēts/deaktivizēts Intensīvā režīma ātrums. Šim ātrumam tiek uzstādīts 6 minūšu intervāls. Pēc tam sistēma automātiski atgriezīsies iepriekš uzstādītajā ātruma. Tas tiek deaktivizēts, nospiežot to pašu pogu vēlreiz, izslēdzot motoru, vai arī aizverot durtiņas. Funkcionē tikai tad, ja durtiņas ir atvērtas. Aktivizē trešo ātrumu. Funkcionē tikai tad, ja ir durtiņas atvērtas. Tiek aktivizēts/deaktivizēts otrais ātrums. Funkcionē, ja durtiņas ir vai nu aizvērtas, vai arī atvērtas, ja tiek izslēgts motors + apgaismojums. Nospiest un turēt nospiestu uz 4 sekundēm = Tiek aktivizēta/deaktivizēta Tastatūras bloķēšana. Funkcionē tikai tad, ja durtiņas ir atvērtas. Tiek aktivizēts/deaktivizēts pirmais ātrums. Durtiņas ir atvērtas vai arī aizvērtas Nospiest un turēt nospiestu uz 2 sekundēm = Tiek aktivizēta/deaktivizēta aktivētās ogles filtra signalizācija, ja motors ir izslēgts un nav aktivizēta nekāda filtra signalizācija. Fiksēta signāllampiņas poga A Signāllampiņas poga B+ iedegas ātruma uzstādīšanas poga. Fiksēta signāllampiņas poga: Norāda, ka ir jāmazgā metāla tauku filtri. Signalizācija tiek aktivizēta, ja tvaika nosūcējs ticis ekspluatēts 100 darbības stundas. Signāllampiņas poga mirgo: Norāda, ka jānomaina aktivētās ogles filtri un arī jāmazgā metāla tauku filtri. Signalizācija tiek aktivizēta, ja tvaika nosūcējs ticis ekspluatēts 200 darbības stundas. Fiksēta signāllampiņas poga C+G. Signāllampiņas poga mirgo C Fiksēta signāllampiņas poga G. Fiksēta signāllampiņas poga D+G. Fiksēta signāllampiņas poga D+G. Visas signāllampiņas pogas mirgo divreiz. Bloķēšanas laikā signāllampiņu pogas iedegas pēc kārtas. Fiksēta signāllampiņas poga F+G. Signāllampiņas poga B mirgo divreiz = aktivētās ogles filtra signalizācija aktivizēta. Signāllampiņas poga B mirgo vienreiz = aktivētās ogles filtra signalizācija deaktivizēta. Signāllampiņas poga nodziest. Durtiņas atvērtas Nospiest uz īsu brīdi = Motors izslēdzas. Signāllampiņas poga G + F nomirgo divreiz = Durtiņas ir atvērtas vai arī aizvērtas Nospiest un turēt nospiestu uz 2 sekundēm, ja motors un apgaismojums ir izslēgts = Tālvadība aktivizēta. Signāllampiņas poga G + F nomirgo vienreiz = tiek aktivizēta/deaktivizēta Tālvadība. Tālvadība deaktivizēta. Nospiest uz īsu brīdi Durtiņas ir atvērtas = Durtiņas aizveras + Tiek izslēgts apgaismojums un motors Nospiest uz īsu brīdi Durtiņas ir aizvērtas = Durtiņas atveras + Tiek ieslēgts apgaismojums un motors. Brīdinājums: Nospiest pogu, lai pabeigtu atvēršanas vai aizvēršanas ciklu, ja durtiņas paliek daļēji atvērtas jebkādu apstākļu dēļ.

PULTS (IZVĒLES) Šo ierīci var vadīt, izmantojot tālvadības pulti, kas tiek barota ar CR2032 tipa 3 V bateriju (netiek piegādātas).

• Nelieciet tālvadības pulti karstu virsmu tuvumā.
• Neutilizēt baterijas sadzīves atkritumos. Tas ir jāievieto specializētos konteineros.

• Par nomaiņu vērsties tehniskajā atbalstā (“Lai iegūtu tehniskā atbalsta kontaktinformāciju”).
