BRUKSANVISNING FABULA PLUS FABER

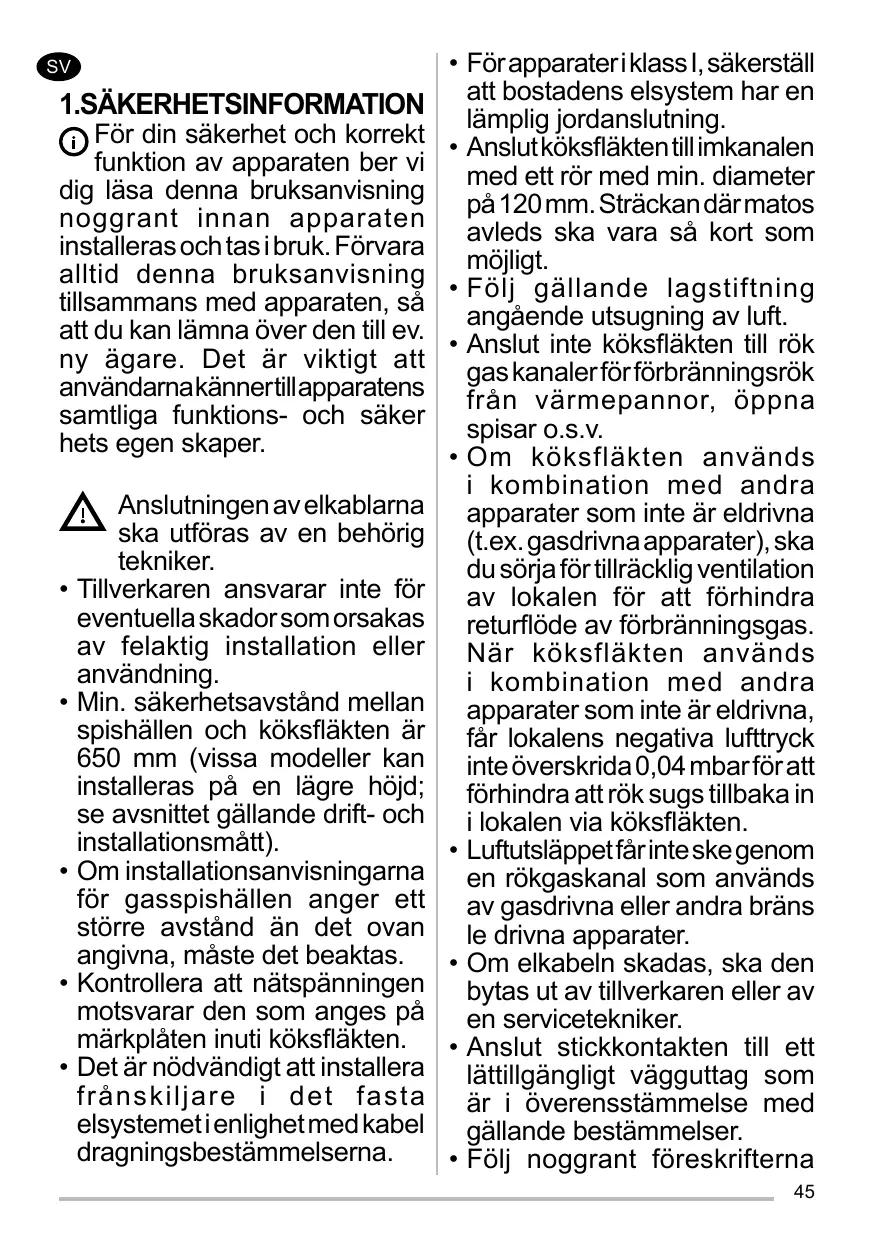

1.SÄKERHETSINFORMATION För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säker hets egen skaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker. Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning. Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått). Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas. Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten. Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabel dragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rök gas kanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bräns le drivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna

från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök. VARNING: Ta bort skydds filmen innan du installerar köksfläkten. Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt. Titta inte direkt med optiska instrument (kikare, för storingsglas o.s.v.). Flamberainteunderköksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn

• Håll barn under uppsikt så att de inte leker med apparaten.
• Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras. De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Under håll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och e l e k t r o n i k k o m p o n e n t e r. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå • Max. total effekt 17,7 kW. om apparaten bortskaffas som • 5 brännare enligt figuren. vanligt avfall. För ytterligare upplysningar om återvinning 3 kW 3,8 kW 3 kW av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller 4,9 kW 3 kW affären där du köpte apparaten.
• Denna köksfläkt kan användas Öppning/stängning av i kombination med en gasspi- apparaten shäll med följande egenskaper: Risk för personskador!
• Max. total effekt 12,4 kW. Klämrisk föreligger vid
• 5 brännare enligt figuren. stängning och öppning av apparaten. Uppehåll dig aldrig i apparatens 1,9 2,6 kW rörelseområde medan 5 kW den stängs eller öppnas. 1,9 kW Håll barn på behörigt 1 kW avstånd.
• Max. total effekt 11,5 kW.
• 5 brännare enligt figuren. 1,75 kW 1,75 kW 5 kW 1 kW 3 kW

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

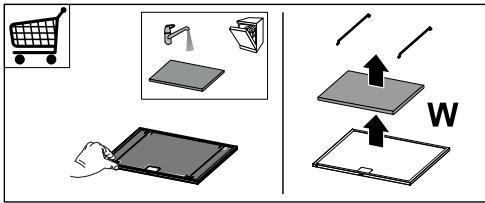

-- Filtrets svampdel kan diskas i diskmaskin åtminstone var 4:e månad eller oftare, för en speciellt intensiv användning, och garanterar funktionen upptill 5 diskningar

före byte (W). -- Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

När apparaten slås på för första gången känner kortet av nätfrekvensen. Avkänningen signaleras på displayen av att lysdioden G blinkar och panelen stängs. Vänta 10 sekunder innan du använder något reglage, så att kontrollkortet hinner utföra kalibreringen. Knapp Funktion

Lysdiodknapp Knappen fungerar enbart med öppen lucka.

Kort tryck = Tänder och släcker belysningen med max. intensitet. Lysdiodknapp A med fast sken Tryck i 2 sekunder = Tänder/släcker innerblysningen. Fungerar enbart med öppen lucka. Kort tryck = Aktiverar/disaktiverar Delay, den automatiska avstängningen av motorn försenad med 30’, släckning av belysningsanläggningfrån vilken hastighet som helst. Den disaktiveras genom att trycka på samma knapp, genom att stänga av motorn och stänga luckan. Observera! Denna funktion kan inte aktiveras om INTENSIV är aktiv. Fungerar med såväl stängd som öppen lucka. Tryckt i 2 sekunder = Med pågående filterlarm utförs Reset av filterlarmet, alla lampor 3 blinkningar. Dessa meddelanden är enbart synliga med avstängd motor. Lysdiodknapp A med fast sken Lysdiodknapp B tänd + knappen för inställd hastighet. Fungerar enbart med öppnen lucka. Kort tryck = Aktiverar den fjärde hastigheten. Fungerar enbart med öppen lucka. Tryckt i 2 sekunder = Aktiverar/disaktiverar den intensiva hastigheten. Denna hastighet är tidsinställd på 6 minuter. När denna tid förflutit återgår systemet till den tidigare inställda hastigheten. Den disaktiveras genom att trycka på samma knapp, genom att stänga av motorn eller stänga luckan. Fungerar enbart med öppen lucka. Aktiverar den tredje hastigheten. Fungerar enbart med öppen lucka. Aktiverar/disaktiverar den andra hastigheten. Fungerar såväl med stängd/öppen lucka med motor belysning = Off. Tryck i 4 sekunder = Aktiverar/disaktiverar Låsning av knappsats. Fungerar enbart med öppen lucka. Kort tryck = Aktiverar/disaktiverar den första hastigheten. Lucka öppen eller stängd Tryckt i 2 sekunder = Aktiverar/disaktiverar den Filterlarm med aktivt kol med avstängd motor och utan pågående filterlarm. Lysidiodknapp med fast sken: Signalerar nödvändigheten att diska metallfettfiltren. Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten. Blinkande lysdiodknapp: Signalerar nödvändigheten att byta filtren med aktivt kol och att även metallfettfiltren måste diskas. Larmet träder i funktion efter 200 timmar av effektivt arbete av köksfläkten. Lysdiodknapp C+G med fast sken. Blinkande lysdiodknapp C. Lysdiodknapp G med fast sken. Lysdiodknapp D+G med fast sken. Lysdiodknapp E+G med fast sken. Alla lysdiodsknappar blinkar 2 gånger. Under låsning av knappsats tänds lysdiodknapparna i följd. Lysdiodknapp F+G med fast sken. 2 Blinkningar av lysdiodknappen B= Filterlarm aktivt kol. Aktiverat. 1 Blinkning av lysdiodknappen B= Filterlarm aktivt kol. Deaktiverat. Släckning av lysdiodknapp. Lucka öppen Kort tryck = Stänger av motorn. Lucka öppen eller stängd 2 Blinkningar av lysdiodknapparna G + F = Fjärrkontroll Tryck i 2 sekunder med motor och belysning Off = Aktiverar/disaktiverar aktiverad. fjärrkontrollen. 1 Blinkning av lysdiodknapparna G + F = Fjärrkontroll disaktiverad. Kort tryck Lucka öppen = Stänger luckan + Belysning och motor Off. Kort tryck Stängd lucka = Öppnar luckan + Belysning och motor On. Varning: Om luckan för någon anledningen är delvis öppen, genom att trycka på knappen slutför den sin öppnings- elller stängningscykel.

(EXTRA TILLBEHÖR) Denna apparat kan styras med en fjärrkontroll som matas med ett 3 V-batteri av typ CR2032 (ingår ej).

• Placera inte fjärrkontrollen i närheten av värmekällor.
• Kasta inte batterierna i naturen, utan i avsedda behållare.

• Kontakta en auktoriserad serviceverkstad för byte (”Kontakta en auktoriserad serviceverkstad för köp”).

• Denna köksfläkt kan användas i kombination med en gasspishäll med följande egenskaper:
• Max. total effekt 12,4 kW.
• 5 brännare enligt figuren. 1,9 kW 2,6 kW 5 kW 1,9 kW 1 kW

• Max. total effekt 11,5 kW.
• 5 brännare enligt figuren. 1,75 kW 1,75 kW 5 kW 1 kW 3 kW
