MANUALE UTENTE FABULA PLUS FABER

IT 1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. Eimportante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technique competente.

• Il fabbricante non potrà ritenersi responsablee pereventuali danni risultanti da un's installation o utilizzazione impropria.
• La distance minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Seleistruzioni diinstallazione del piano cottura a gas specificano una distanza maggiore di quella{sopraindicata, e necessario tenerneconto.

• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

• I dispositiivi di sezonamento devono essere installati nell'impiano fisso in conformità alle normative sui sistemi di cablaggio.
  Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspirante acondottifumariche trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
• L'aria non deve essere evacuataattraverso un condotto utilizzato

per lo scarico dei fumi da apparecchi di combustione alimentatiagasoaltricombustibili.

Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
- Collegare la spina ad una presa di tipo conforme alle normative vigentie in posizione accessibile.
- Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneri scrupolosamente airegolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti,

purché attendamente sorvegliati e istruti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non devese essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparente che usilzzano gas o altri combustibili (non applicabile ad apparente che scaricano unicolemente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

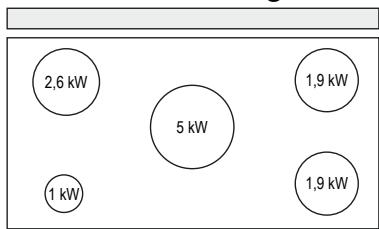

• Questa Cappa aspirante cui possono essere utilizzata in combinazione con un piano cottura a Gas dotato delle seguenti caratteristiche:
  Potenza massima totale 12,4kW.
• 5 fuochi come in figura.

• Potenza massima totale 11,5kW.
• 5 fuochi come in figura.

• Potenza massima totale 16,6kW.
• 4 fuochi come in figura.

• Potenza massima totale 17,7kW.
• 5 fuochi come in figura.

Salita/disceasa dell'apparecchio Pericolo di lesioni!

Pericolo di schiacciamento durante la salute e la discesa dell'apparecchio. Durante la salute e la discesa dell'apparecchio, non sostare mai nell'area di movimento dello stesso.

Tenere i bambini a distance di sicurezza.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipientte di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

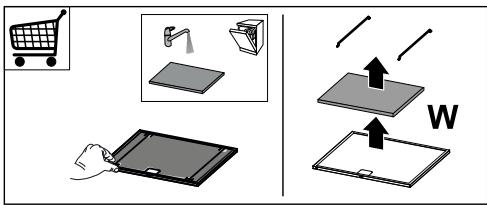

• La parte spugnosa del filtro può essere lavata in lavastoviglie almeno agli 4 mesi o più frequently, per un uso particularmente intenso, garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglia (Z).

• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.

4.COMANDI

Alla prima accensione la scheda riconosce la frequenza di rete.

Il riconoscimento viene segnalato sul display con il led G lampeggiante e il pannello si pone in chiusura.

Attendere 10s. per permettere alla scheda comandi di effettuare la calibrazione, prima di accederi ai comandi.

Tasto	Funzione	Tasto Led
A	Il tasto Funziona solo ad Anta Aperta.	-
	Pressione Breve = Accende/Spegne le Luci alla massima intensità.	Tasto Led A Fisso.
	Pressione di 2 Secondi = Accende/Spegne le Luci di Cortesia.	Tasto Led A Fisso.
B	Funziona solo ad Anta Aperta.Pressione breve = Attiva/Disattiva il Delay,lo spegnimento automatico ridardato di 30', del Motore e dell'Impianto di Iluminazione da qualiasi Velocità. Si disattiva premendo il medesimo tasto,spegnendo il motore o chiudendo l'anta.Attenzione! la modalità non funziona se è stata prima attivata l'INTENSIVA.	Acceso Tasto Led B + il Tasto della Velocità impostata.
	Funziona siad Anta Chiusa che Aperta.Pressione di 2 Secondi = Con l'allarme filtri in corso si effettua il Reset dell'Allarme Filtri, tutti i led lampeggiano 3 volte. Tali segnalazioni sono visibili solo a motore spento.	Tasto Led Fisso:Segnala la necessità di lavare i filtri antigrasso metallici.L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.Tasto Led Lampeggiante :Segnala la necessità di sostituire i filtri al carbone attivo e devono essere lavati i filtri anti-grasso metallici.L'allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.
C	Funziona solo ad Anta Aperta.Pressione breve = Attiva la quarta velocità.	Tasto Led C+G Fisso.
	Funziona solo ad Anta Aperta.Pressione di 2 Secondi = Abilita/Disabilita la velocità Intensiva. Tale velocità è temporizzata a 6 minuti. Al termine del tempo il systemà ritorna alla velocità precedentamente impostata.Si disattiva premendo il medesimo tasto,spegnendo il motore o chiudendo l'anta.	Tasto Led C Lampeggiante.Tasto Led G Fisso.
D	Funziona solo ad Anta Aperta.Attila la terza velocità.	Tasto Led D+G Fisso.
E	Funziona solo ad Anta Aperta.Attila/Disattiva la seconda velocità.	Tasto Led E+G Fisso.
	Funziona siad Anta Chiusa che Aperta con Motore + Luci = Off.Pressione di 4 Secondi = Abilita/disabilita il Blocco Tastiera.	Tutti i Tasti Led lampeggiano 2 volte. Durante il Blocco i Tasti Led si accendono con una sequenza.
F	Funziona solo ad Anta Aperta.Pressione breve = Attiva/Disattiva la prima velocità.	Tasto Led F+G Fisso.
	Anta Aperta o ChiusaPressione di 2 Secondi = Abilita/Disabilita I'Allarme Filtri al Carbone Attivo con Motore Spento e sono Allarmi Filtri in corso.	2 Lampeggio Tasto Led B= Allarme Filtri C.A. Attivato.1 Lampeggio Tasto Led B= Allarme Filtri C.A. Disattivato.
G	Anta ApertaPressione Breve = Spagne il Motore.	Spagnimento del Tasto Led.
	Anta Aperta o ChiusaPressione di 2 Secondi con Motore e Luci Off=Abilita/Disabilita il Telecomando.	2 Lampeggio Tasti Led G + F = Telecomando Abilitato.1 Lampeggio Tasti Led G + F = Telecomando Disabilitato.
H	Pressione BreveAnta Aperta = Chiude I' Anta + Luci e Motore Off.Pressione BreveAnta Chiusa = Apre I' Anta + Luci e Motore On.Attenzione: Se I' Anta per quale motivo è parzialmente aperta, premendo il Tasto finirà il suo ciclo o di aperture o di chiusura.	-

Questo appearecchio cui essere comandato per mezzo di un telecomando, alimentato con una batteria da 3 V del tipo CR2032 (non inclusa).

Non ripore il telecomando in prossimità di fonti di calore.
Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

6. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
