Tipo de produto	Coifa de cozinha
Marca	FABER
Modelo	FABULA PLUS
Utilização	Uso doméstico
Alimentação	220-240 V ~ 50 Hz
Classe de isolamento	Classe I (aterramento obrigatório)
Distância mínima de segurança acima da mesa de cozimento	650 mm (salvo indicação contrária do plano de cozimento)
Diâmetro do duto de exaustão	120 mm mínimo
Potência máxima compatível com mesa de cozimento a gás	Até 17,7 kW conforme configuração dos queimadores
Número de velocidades	4 velocidades + velocidade intensiva (6 minutos)
Iluminação	LED, intensidade máxima e luzes de cortesia
Função Delay (desligamento atrasado)	Sim, 30 minutos
Controle remoto	Opcional, bateria CR2032 não fornecida
Filtros de gordura	Metálicos, laváveis em lava-louças (a cada 2 meses)
Filtros de carvão ativado	Laváveis ou substituíveis (a cada 4 meses, máx. 5 lavagens)
Alarme de saturação dos filtros	Sim, após 100h (gordura) e 200h (carvão)
Segurança	Trava do teclado, detecção de porta, desligamento automático em caso de superaquecimento
Reparabilidade	Substituição da iluminação pelo serviço pós-venda

Perguntas frequentes - FABULA PLUS FABER

Qual é a distância mínima entre a coifa e a mesa de cozimento?

A distância mínima de segurança é de 650 mm. Se o manual do plano de cozimento indicar uma distância maior, esta deve ser respeitada imperativamente.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser lavados na lava-louças a cada 2 meses (ou mais frequentemente em caso de uso intensivo).

Como redefinir o alarme dos filtros após a limpeza?

Pressione a tecla B por 2 segundos (motor desligado) para redefinir o alarme. A tecla LED B piscará 3 vezes para confirmar.

O que fazer se o controle remoto não funcionar?

Verifique a bateria (tipo CR2032) e substitua se necessário. Certifique-se de que o controle remoto está validado: pressione a tecla G por 2 segundos (motor e iluminação desligados) para ativar/desativar o controle remoto.

Posso usar a coifa sem exaustão externa?

Sim, a coifa pode funcionar em modo de recirculação com filtros de carvão ativado. Os filtros devem ser lavados ou substituídos regularmente.

Por que a coifa desliga automaticamente após certo tempo?

Isso pode ser devido à função Delay (desligamento atrasado de 30 minutos) ou à velocidade intensiva que se desativa após 6 minutos. Verifique as configurações.

Como ativar a trava do teclado?

Com o motor e a iluminação desligados, pressione a tecla F por 4 segundos. Todas as teclas piscam 2 vezes para confirmar.

O que fazer se a porta motorizada não abrir?

Pressione a tecla H para iniciar um ciclo completo de abertura ou fechamento. Se a porta estiver parcialmente aberta, a pressão encerrará o ciclo.

Posso flambar alimentos sob a coifa?

Não, flambar alimentos sob a coifa apresenta risco de incêndio. Evite chamas vivas nas proximidades.

Como substituir a iluminação LED?

A substituição da iluminação deve ser feita pelo serviço pós-venda autorizado. Entre em contato com o fabricante ou um técnico competente.

MANUAL DE UTILIZADOR FABULA PLUS FABER

5. MANDO REMOTO (OPCIONAL)

Para sua segurar efuncolvimento correto doaparelho, agradecemos que leiaestemanualcom atencao,antesda instalação e colocacao emfunvironamento do aparelho. Conserve estas instruçõessempre junto do aparelho,mesmo em caso decedênciaou transferência a terreiros. Éimportante que osutilizadorestenham conheicao de todasascarateristicasdefunvironamento e de segrarado doaparelho.

A ligação dos cabos deve serrealizada porum专业技术 competente.

• O fabricante declina toda e qualquer responsabilité por eventuels danos decorrentes da instalação ou utilização incorrente ou impropria do aparelho.
• A distança minima de segurará entre a placá de cozedura e o exhaustó de 650 mm (alguns modelos poderão ser instalados a alta inferior; consulte o parágrafo sobre as dimensoes de trabalho e a instalação).

• Senas instruções de instalação da placá de cozinha a gás estiver especificada uma distência maior, é necessário respeita-la.

• Verifique se a tensão da rede eletrica correponde à指示ada na chapa de carateristicas aplicada no interior do exhaustor.

• Os dispositivos deSECTIONamento devem ser montadosninstallaçãoelétrica fixa, em conformidade com a leiisão sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede eletrica domestica dispoe de umsystema eficaz de ligação à terra.
  Ligue o aspirador à chaminé utilizing um tubo de,leo menos, 120 mm de diametro. O caminho percorridoelo fumo deve ser o mais curto possivel.
• Devem ser respeitasas todas as disponções da legisção em materia de evacuaçao de ar.
• Nǎoligueoexaustoracondutas de fumo que transporte furos de combustão (por ex. caldeiras, hareiras, etc.).
• Se o exaustor for utilizes em Conjunto com apareiros nãoétricos (por ex. apareiros alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau sufiente de ventilação no aposento, para impeder o returnos dos gases de exaustão. quando o exaustor é utilizedo em conjunto com outros apareiros não alimentados

eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para fazer que os fumos returnem ao aposento atraves do exaustor.

• O ar não deve ser evacuado através de conduitas realizadas para descarregar o fumo de apareiros de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do的服务 de assistência.
  Ligue a fixa a uma tomada em conformidade com os regulamentos em vigor, numa posicao accesivel.
• Em relacion as medidas痫icas e de segurar que é necessario respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.
  ADVERTÉNCIA: antes de instalar o exaustor, retire aspeléculas de proteção.

• Utilize apenas parafudos e quinquilharia apropriada para o exaustor.
  ADVERTÊNCIA: a não utilizesçao de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos electrolycicos.

• Não olhe diretamente para a luz com instrumentos tícos (binóculo, lupa....).

• Não cozinho flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizes por crianças comidade igual ou superior a 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais diminuidas ou com experiência e conhecelto insufficientes, desde que sejam vigiadas e tenham recebido instrucao sobre a utilização do aparelho de forma segura e comprehendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutençao do aparelho não devem ser realizadas por crianças, a não ser sob vigilança.
  Vigie as crianças, certificando-se de que não brinquem como aparecido.

• O aparecido não deve ser realizado por pessoas (incluindo crianças) com capacidades psico-fisico-sensoriais diminuidas ou com experiência econhecimentos insufficientes, salvo se vigiadas atentamente e instruidas.
  As partes acessíveis podem aquecer muito durante autilização dos aparhos decozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especializados pelo fabricante (perigo de incério). Consulte op parágrafo Manutenção e limpeza.

• Deve haveraventilacao adequada no aposento, sempre que o exaustor for utilizesimtaneamente comaparelhosqueutilizem gásouotroscombustiveis (nao aplicavelaaparelhosqueapanasdescarregamar no aposento).
• O símbolo é colocado no produits ou na sua embalagem indica que o produit não pode ser eliminado como lixo dométrico. Deverá ser entrega num centro de recolha seleitivaproprio para reciclagem de resíduos de equipments electrolyticos e eletrónicos. A eliminação corretada于此 produit contribui para fazer os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação impropria dos seures(resíduos). Para mais informações sobre o localondeentarao produits para reciclagem,contacta a delegação local, os serviços Municipais ou a loja onde comprou o produits.
• Este exaustor pode ser uso em combinação com umapla

ca de cozinha a gás com as seguentes caraterísticas:

• Potência Tmaxa total 12,4 kW.
• 5queimadores conforme figura.

• Potência Tmaxa total 11,5 kW.
• 5queimadores conforme figura.

• Potência Tmaxima total 16,6 kW.
• 4 queimadores conforme figura.

• Potência Tmaxa total 17,7 kW.
• 5queimadores conforme figura.

Extensão/retração do aparecido

Risco de ferimentos!

Risco de obstrução durante a retração e extensão do aparecido. Nunca toque na area molev do aparecido quando estiver a ser recolhido ou estendido. Mantenha as crianças a uma distência de segança.

2. UTILIZACAO

• O exaustor foi Concebido exclusivamente para uso domestico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senao para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funciona.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diametro do fundo da panela realizada, certificando-se de que não incide dos lados.
• As frigideiras devem ser vigiadas constantly durante o uso, porque as gorduras e oleos excessively aquecidos são fácilmente inflamáveis.

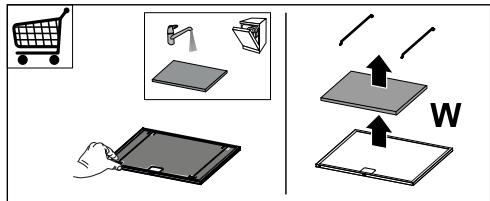

3. LIMPEZA E MANUTENÇÃO

• A parte esponjosa doimento pode ser lavada na区内 de lavar louça, pelo menos, de 4 em 4 mezes ou com maior frequência, no caso de uso intensivo. Garante o Functionamento até um máximo de 5 lavagens antes da substituição (W).

• Osfiltrosantigorduradevem serlimpos cada 2 mezes de funciona, ou com maior frequencia no caso de uso muito intenso, e pode ser lavados naquina de lavar louça (Z).

• Limpe o exaustor com um pano humido e detergente liquido neutro.

4. COMANDOS

Ao ser ligada pada primaira vez, a placar identifica a frequencia de rede.

A identificacao esinalizada no visor atraves do led G intermitente e do pailen que começa a fechar-se.

Aguarde 10 s, para dar a plac de comandos o tempo necessario para realizar a calibracao, antes de aceder aos comandos.

Tecla	Função	Tecla de Led
A	Esta teclasolefuncao com o pailen aberto.	-
	Pressão breve = Acende/Apaga as Luzes no maior de intensidade.	Tecla Led A fixa.
	Pressão de 2 segundos = Acende/Apaga as Luzes de cortesia.	Tecla Led A fixa.
B	Só funcao com o pailen aberto.Pressão breve = Ativa/Desativa a funcao Delay, ou soit, o processo automatico de desativacao retardada de 30' do motor e doSYSTEMA de iluminação, sera qual for a velocidade a que o aparenho estiver a functionar.Desativa-se quando se pressiona a mesma tecla, quando se desligo o motor ou quando se fecha o pailen.Atencao!omensothenaofuncaosefoiativada anteriorsamentea funcaoINTENSIVA.	Acesos Tecla Led B + a Tecla da velocidade definida.
	Funcao tanto com o pailen fechado, como aberto.Pressão de 2 Segundos = Com o alarme dos filtrros disparado, o Sistema para o Reset do Alarme Filtrlos, todos os LEDs são 3 flashes. Estas indicacoesso são visíveis se o motor estiver desligado.	Tecla Led fixa:Indica a necessidade de lavar os filtrros metálicos antigordura. O alarme disparao a fim de 100 horas defunçãoamento efetivo do exaustor.Tecla Led intermitente:Indica a necessidade de substituir os filtrros de carvao ativo. Nesta alta devem lavar-se tambem os filtrrosmetálicos antigordura. O alarme disparao(after 200 horas defunçãoamento efetivo do exaustor.
C	Só funcao com o pailen aberto.Pressão breve = Ativa a velocidade IV.	Tecla Led C+G fixa.
	Só funcao com o pailen aberto.Pressão de 2 segundos = Ativa/Desativa a velocidade intensiva. Esta velocidade é temporizada a 6 minutos. Decordo this periodo de tempo, o systemaregressará a velocidade definida anteriorsmente.Desativa-se quando se pressiona a mesma tecla, quando se desligo o motor ou quando se fecha o pailen.	Tecla Led C intermitenteTecla Led G fixa.
D	Só funcao com o pailen aberto.Ativa a velocidade III.	Tecla Led D+G fixa.
E	Só funcao com o pailen abertoAtiva/Desativa a velocidade II.	Tecla Led E+G fixa.
	Funcao quer com o pailen fechado quer aberto, com o Motor + Luzes = Desligados (Off).Pressão de 4 segundos = Ativa/Desativa o Bloqueamento do teclado.	Todas as teclas de led piscam das vezes. Durante obloqueamento, sa teclas led acendem-sesequencialmente.
F	Só funcao com o pailen aberto.Pressão breve = Ativa/Desativa a velocidade I.	Tecla Led F+G fixa.
	Painel aberto ou fechadoPressão de 2 segundos = Ativa/Desativa o Alarme Filtros de carvao ativo, com o motor desligado e sem alarmes de filtrros disparados.	2 sinais intermitentes da tecla Led B= O alarme dos filtrosde carvao ativo está Ativado.1 sinai intermitente da tecla Led B= O alarme dos filtrosde carvao ativo está Desativado.
G	Painel abertoPressão breve = Desiga o motor.	A tecla Led apaga-se.
	Painel aberto ou fechadoPressão de 2 segundos com motor e Luzes desigados = Ativa/Desativa o Telecomando.	2 sinais intermitentes das teclas Led G+F= Telekomandoatvado.1 sinai intermitente das teclas Led G+F= Telekomandodesativado.
H	Pressão brevePainel aberto = Fecha o pailen + apaga Luzes e desiga o motor.Pressão brevePainel fechado = Abre o pailen + acendes as Luzes e liga o motor.Atencao: Se por qualquer motivo o pailen estiver parcialmente aberto, ao pressionar esta tecla o pailen terminará o seu ciclo de abertura ou de encerramento.	-

5. TELECOMANDO (DE OPÇÃO)

Este aparecido pode ser commandado atraves de um telecomando que funciona com uma pilha de 3 V do tipo CR2032 (não incluída).

• Não coloque o telecomando proxies de fontes de calor.
• Não deite as pilhas usadas no lixo.
  Colque-as nos coletoresproprios para
  este tipo de resíduos (pilhão).

6. ILUMINAÇÃO

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
