NAUDOJIMO INSTRUKCIJA FABULA PLUS FABER

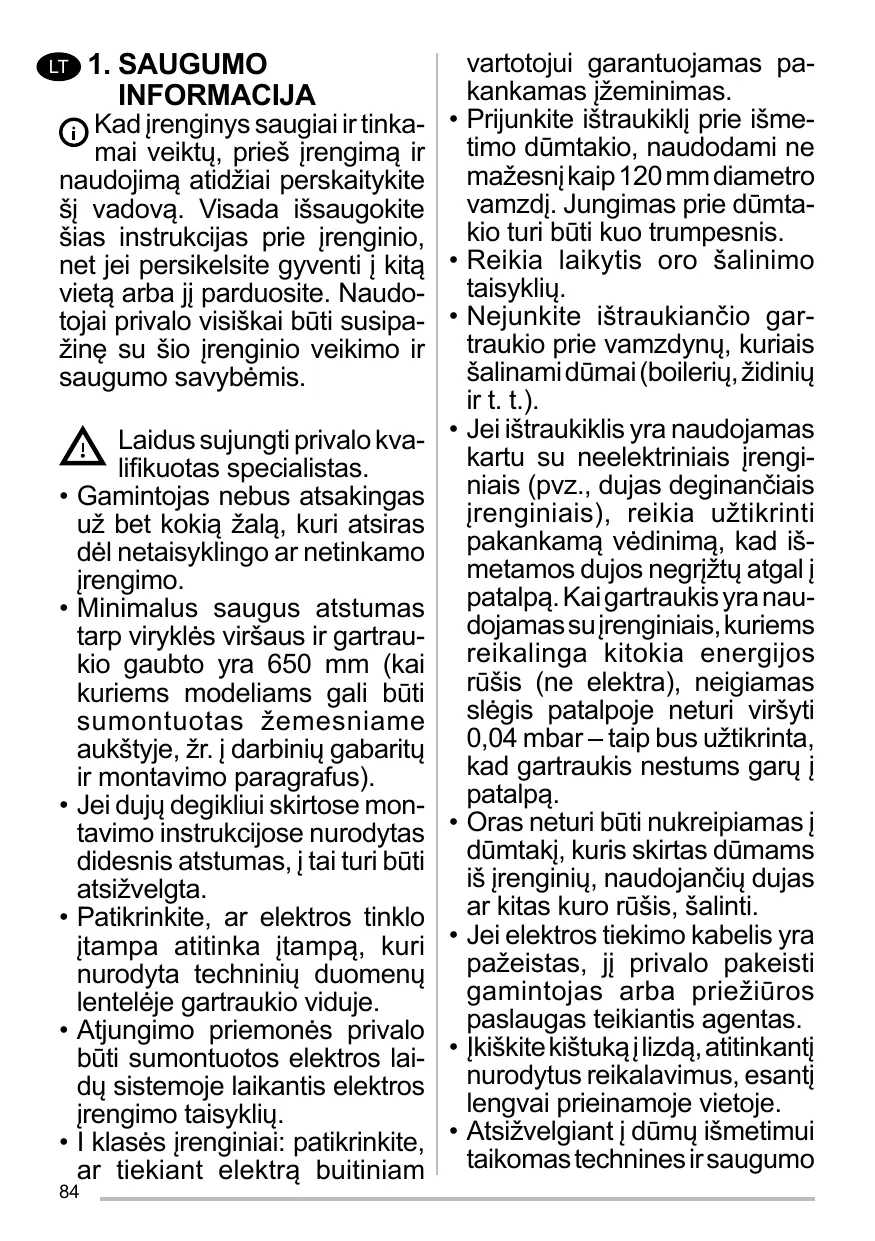

Kad įrenginys saugiai ir tinka- • mai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi į kitą • vietą arba jį parduosite. Naudotojai privalo visiškai būti susipa- • žinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas. Gamintojas nebus atsakingas už bet kokią žalą, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo. Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. į darbinių gabaritų ir montavimo paragrafus). Jei dujų degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, į tai turi būti atsižvelgta. Patikrinkite, ar elektros tinklo įtampa atitinka įtampą, kuri nurodyta techninių duomenų lentelėje gartraukio viduje. Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių. I klasės įrenginiai: patikrinkite, ar tiekiant elektrą buitiniam

vartotojui garantuojamas pakankamas įžeminimas. Prijunkite ištraukiklį prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis. Reikia laikytis oro šalinimo taisyklių. Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.). Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar – taip bus užtikrinta, kad gartraukis nestums garų į patalpą. Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti. Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas. Įkiškite kištuką į lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje. Atsižvelgiant į dūmų išmetimui taikomas technines ir saugumo

jimai arba trūksta patirties ir priemones, svarbu laikytis vietižinių, išskyrus atvejus, jei tokie nių institucijų nurodytų taisyklių. asmenys yra prižiūrimi arba ĮSPĖJIMAS! Prieš montuobuvo apmokyti, kaip su tokiais dami garų surinktuvą, nuo įrenginiais elgtis. jo pašalinkite apsauginę Jei viryklės naudojamos, plėvelę. rankomis paliečiamos dalys Gartraukiui atremti naudokite gali būti karštos. tik sraigtus ir mažas dalis. ĮSPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai • Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro bus montuojami nesilaikant pavojus). Žiūrėkite paragrafą šių nurodymų, elektra gali „Priežiūra ir valymas“. kelti pavojų. Kai trauktuvas yra naudojamas Nežiūrėkite į šviesos šaltinius tuo pačiu metu, kaip ir dujas ar per optinius prietaisus (žiūrokitas kuro rūšis degimui naunus, didinamuosius stiklus...). dojantys įrenginiai (netaikoma Po trauktuvu neruoškite paįrenginiams, kurie tik nukreipia tiekalų, kuriuos reikia užpilti orą atgal į patalpą), patalpose spiritiniu gėrimu ir padegti, nes turi būti pakankama ventiliacija. kyla gaisro pavojus. Šį įrenginį gali naudoti vai- • Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad kai nuo 8 metų ir vyresni bei šis prietaisas nepriskiriamas asmenys su ribotais fiziniais, prie įprastų buities atliekų. jutiminiais ar protiniais sugebėPrietaisas turi būti perduotas į jimais arba asmenys, kuriems reikiamą surinkimo punktą, užtrūksta patirties ir žinių, jei jie siimantį elektros ir elektroninės yra prižiūrimi ar buvo apmokyti, įrangos perdirbimu. Tinkamai kaip saugiai elgtis su įrenginiu, sunaikindami šį gaminį, aplinką ir supranta su juo susijusius ir žmogaus sveikatą apsaupavojus. Vaikams žaisti su gosite nuo galimų neigiamų įrenginiu negalima. Vaikai atlikti pasekmių, kurių gali atsirasti dėl valymo ir priežiūros darbus be netinkamo šio gaminio utilizasuaugusiųjų negali. vimo. Norėdami gauti daugiau Vaikus reikia prižiūrėti, kad jie informacijos apie šio gaminio su prietaisu nežaistų. utilizavimą, kreipkitės į miesto Įrenginio neturėtų naudoti institucijas, savo buitinių atliekų asmenys (įskaitant vaikus), tvarkymo tarnybą arba parduokuriems yra pablogę fiziniai, tuvę, kurioje prietaisą pirkote. jutiminiai ar protiniai sugebė85

• Ištraukimo gartraukis gali būti • Bendras maksimalus galingunaudojamas kartu su dujine mas 17,7 kW; virykle, turinčia šiuos techninius • 5 degikliai, kaip parodyta paduomenis: veikslėlyje.
• Bendras maksimalus galingumas 12,4 kW; 3 kW 3,8 kW 3 kW
• 5 degikliai, kaip parodyta paveikslėlyje. 4,9 kW 3 kW 1,9 kW 2,6 kW 5 kW Įrenginio stūmimas į priekį / atitraukimas 1 kW Susižalojimo pavojus! Įrenginį atitraukiant ar
• Bendras maksimalus galingustumiant į priekį, kyla susmas 11,5 kW; paudimo pavojus. Kai
• 5 degikliai, kaip parodyta paįrenginys atitraukiamas ar veikslėlyje. stumiamas į priekį, nebūkite jo judėjimo zonoje. Vaikai turi būti saugiu atstumu nuo 1,75 kW 1,75 kW judančio įrenginio. 5 kW 1,9 kW 1 kW 3 kW

• Bendras maksimalus galingumas 16,6 kW;
• 4 degikliai, kaip parodyta paveikslėlyje.

• Garų rinktuvas buvo sukurtas naudoti tik namuose virtuvės kvapams šalinti.
• Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.
• Garų rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies.
• Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtų nukreipta į keptuvės apačią, ji negali apimti šonų.
• Naudodami gilią keptuvę, turite būti atidūs: perkaitęs aliejus gali užsiliepsnoti.

3. PRIEŽIŪRA IR VALYMAS

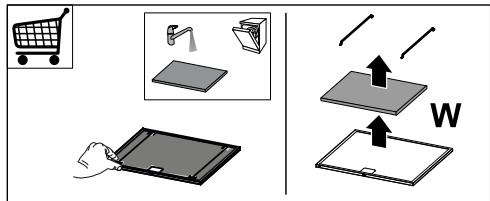

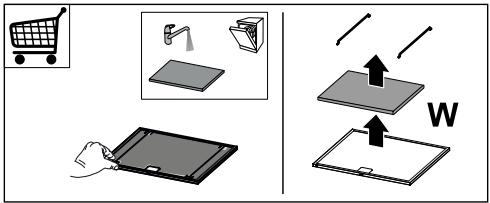

-- Į kempinę panaši filtro dalis gali būti plaunama indaplove bent kartą per 4 mėnesius arba dažniau, jei gartraukis naudojamas ypač intensyviai. Naudojimas yra garantuojamas maksimaliai iki 5 plovimų, po to jis turi būti pakeistas (W). -- Riebalų filtrai turi būti valomi kas 2 darbo mėnesius arba dažniau, jei viryklė ir rinktuvas naudojami labai intensyviai; filtrus galima plauti indaplove (Z).

• Rinktuvą valykite drėgnu skudurėliu, naudodami neutralų skystą ploviklį.

Įjungus pradžioje valdymo pultas atpažįsta elektros tinklo dažnį. Atpažinimas parodomas ekrane, G blykčioja ir skydelis išsijungia. Palaukite 10 sekundžių, kad valdymo pultas atliktų kalibravimą prieš įvedant komandas. Mygtukas Funkcija Mygtukas veikia tik tada, kai durelės atidarytos.

Trumpai paspauskite = įjungia / išjungia apšvietimą maksimaliu Nustatytas šviesos diodas A intensyvumu. Paspauskite ir laikykite nuspaudę 2 sekundes = įjungia / išjungia pirminį Nustatytas šviesos diodas A apšvietimą. Šviesos diodo mygtukas B + mygtukas nustatytam greičiui įjungti. Veikia tik tuomet, kai durelės yra atidarytos. Trumpai paspauskite = įjungia / išjungia delsos režimą, automatiškai išjungiamas variklis ir apšvietimo sistema esant bet kokiam greičiui, praėjus 30 minučių. Ši funkcija išjungiama vėl paspaudus tą patį mygtuką, variklis išjungiamas ar uždaromos durelės. Įspėjimas! Šis režimas neveiks, jei pirmiau buvo įjungtas INTENSYVUS režimas. Veikia, kai durelės yra uždarytos ar atidarytos. Paspauskite ir laikykite nuspaudę 2 sekundes = sužadinus filtro įspėjamąjį signalą, filtro įspėjamasis signalas yra pakartotinai nustatomas, visi šviesos diodai blyksteli 3 kartus. Šie rodmenys matomi tik tuomet, kai variklis yra išjungtas. Veikia tik tuomet, kai durelės yra atidarytos. Trumpai paspauskite = įjungiamas ketvirtas greitis. Veikia tik tuomet, kai durelės yra atidarytos. Paspauskite ir laikykite nuspaudę 2 sekundes = įjungia / išjungia intensyvų greitį. Šiuo greičiu variklis dirbs 6 minutes. Pasibaigus šiam laikui, sistema grįš prie greičio, kuris buvo nustatytas anksčiau. Ši funkcija išjungiama vėl paspaudus tą patį mygtuką, variklis išjungiamas ar uždaromos durelės. Veikia tik tuomet, kai durelės yra atidarytos. Įjungiamas trečias greitis. Veikia tik tuomet, kai durelės yra atidarytos. Įjungia / išjungia antrą greitį. Veikia, kai durelės uždarytos ir atidarytos, o variklis bei apšvietimas = išjungti. Paspauskite ir laikykite nuspaudę 4 sekundes = įjungia / išjungia klaviatūros užrakinimą. Veikia tik tuomet, kai durelės yra atidarytos. Trumpai paspauskite = įjungiamas / išjungiamas pirmas greitis. Durelės atidarytos ar uždarytos Paspauskite ir laikykite nuspaudę 2 sekundes = įjungia / išjungia aktyvintos anglies filtro įspėjamąjį signalą esant varikliui išjungtam, o filtro įspėjamajam signalui nesužadintam. Durelės atidarytos Trumpai paspauskite = išjungia variklį. Durelės atidarytos ar uždarytos Paspauskite ir laikykite nuspaudę 2 sekundes, variklis ir šviesos išjungti = įjungia / išjungia nuotolinį valdymą. Trumpai paspauskite Durelės atidarytos = uždaro dureles + apšvietimas ir variklis išjungti.

Trumpai paspauskite Durelės uždarytos = atidaro dureles + apšvietimas ir variklis įjungti. Įspėjimas! Jei durelės dėl kokių nors priežasčių lieka iš dalies atidarytos, paspauskite mygtuką, kad užbaigtumėte atidarymo ir uždarymo ciklą. Nustatytas šviesos diodas Parodo, kad reikia išplauti metalinius riebalų filtrus. Signalas yra sužadinamas po 100 gartraukio darbo valandų. Blykčiojantis šviesos diodas Parodo poreikį pakeisti aktyvintos anglies filtrus, taip pat išplauti metalinius riebalų filtrus. Signalas yra sužadinamas po 200 gartraukio darbo valandų. Nustatytas šviesos diodas C+G. Blykčiojantis šviesos diodas C. Nustatytas šviesos diodas G. Nustatytas šviesos diodas D+G. Nustatytas šviesos diodas E+G. Visi šviesos diodų mygtukai blyksteli du kartus. Užrakinimo metu šviesos diodų mygtukai užsidega vienas po kito. Nustatytas šviesos diodas F+G. Šviesos diodas B blyksteli du kartus = aktyvintos anglies filtro įspėjamasis signalas įjungtas. Šviesos diodas B blyksteli vieną kartą = aktyvintos anglies filtro įspėjamasis signalas išjungtas. Šviesos diodo mygtukas užgęsta. Šviesos diodo mygtukas G + F blyksteli du kartus = nuotolinis valdymas įjungtas. Šviesos diodo mygtukas G + F blyksteli vieną kartą = nuotolinis valdymas išjungtas.

VALDYMAS (PASIRENKAMA) Šis įrenginys gali būti valdomas naudojant nuotolinio valdymo pultelį, kuris naudoja CR2032 tipo 3 V bateriją (nepateikiama).

• Nedėkite nuotolinio valdymo pultelio netoli šilumos šaltinių.
• Neišmeskite baterijų kartu su įprastomis buitinėmis atliekomis, joms yra skirtos specialios talpyklos.

• Dėl pakeitimo kreipkitės į techninius darbuotojus (Norėdami nusipirkti, kreipkitės į techninius darbuotojus).
