KASUTUSJUHEND FABULA PLUS FABER

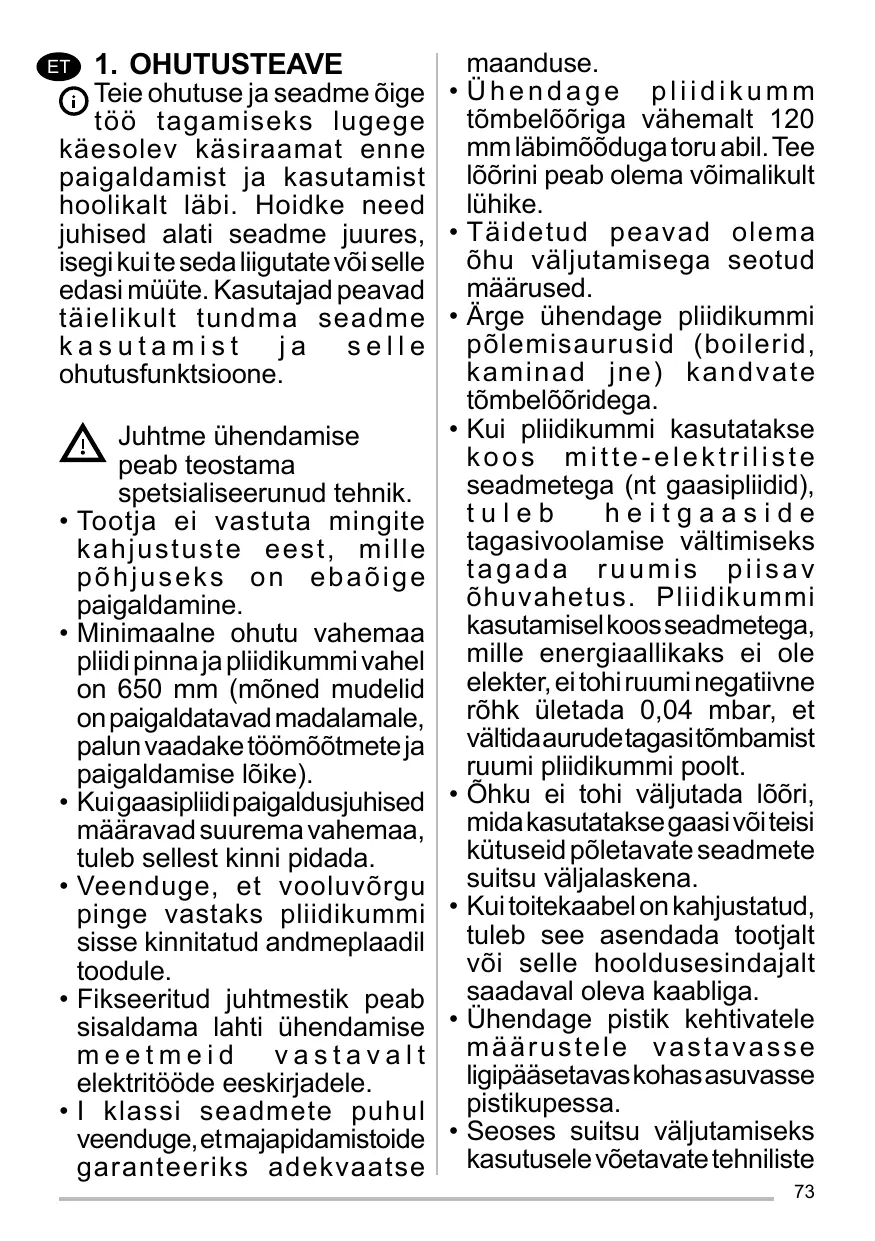

Teie ohutuse ja seadme õige • töö tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, • isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme • kasutamist selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik. Tootja ei vastuta mingite kahju stu ste eest, mi l l e põhjuseks on ebaõige paigaldamine. Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömõõtmete ja paigaldamise lõike). Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada. Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule. Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele. I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse

maanduse. Ühendage pliidikumm tõmbelõõriga vähemalt 120 mm läbimõõduga toru abil. Tee lõõrini peab olema võimalikult lühike. Täidetud peavad olema õhu väljutamisega seotud määrused. Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõõridega. Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tõmbamist ruumi pliidikummi poolt. Õhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena. Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga. Ühendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa. Seoses suitsu väljutamiseks kasutusele võetavate tehniliste

ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi. HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled. Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi. HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid. Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse. Ärge pliidikummi all flambeerige – tuleoht. 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamiselningnadmõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed. Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

• Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse. Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.
• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi). Sümbol toote või selle pakendi peal tähendab seda, et antud toodet ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib 2,8 kW 4,6 kW vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote 4,6 kW 4,6 kW ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise
• Maksimaalne koguvõimsus 17,7 teenistusest või poest, kust te kW. selle toote ostsite.
• 5 põletit nagu näidatud joonisel.
• Seda pliidikummi saab kasutada koos gaasipliidiga, millel on järgmised omadused:
• Maksimaalne koguvõimsus 12,4 kW.
• 5 põletit nagu näidatud joonisel. 1,9 kW 2,6 kW 5 kW 1 kW 1,9 kW Seadme väljutamine / sisse tõmbamine 5 kW Vigastusoht! 1,9 kW Takerdumise oht seadme 1 kW sisse tõmbamisel ja väljutamisel. Ärge kunagi sirutage selle sisse
• Maksimaalne koguvõimsus tõmbamise või 11,5kW. väljutamise ajal kätt
• 5 põletit nagu näidatud joonisel. seadme liikumisalasse. Hoidke lapsed ohutus 1,75 kW 1,75 kW kauguses. 1,9 kW 2,6 kW 5 kW 3 kW 1 kW

• Maksimaalne koguvõimsus 16,6 kW.
• 4 põletit nagu näidatud joonisel.

• Pliidikumm on loodud eksklusiivselt koduseks kasutamiseks köögilõhnade eemaldamiseks.
• Ärge kasutage seda kunagi eesmärkidel, mille jaoks see mõeldud pole.
• Ärge jätke töötava pliidikummi alla kunagi kõrgeid avatud leeke.
• Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhjale ega

ei haaraks selle külgesid.

• Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud õli võib põlema süttida.

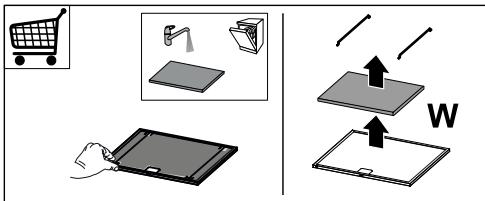

HOOLDUS -- Filtru švammisarnast osa saab pesta nõudepesumasinas vähemalt kord iga 4 kuu järel või eriti intensiivse kasutamise korral sagedamini. Töö on tagatud kuni maksimaalselt 5 pesemiseni, mille järel tuleb see vahetada (W). -- R a s v a f i l t r i d t u l e b p u h a s t a d a iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas (Z).

• Puhastage pliidikummi niiske lapi ja neutraalse vedela puhastusvahendiga.

Esialgsel käivitamisel tuvastab plaat vooluvõrgu sageduse. Tuvastamist tähistab displeil fakt, et valgusdiood G vilgub ja paneel lülitub välja. Oodake enne käskude kasutamist 10 s, et lasta juhtplaadil teostada kalibreerimine. Nupp

Funktsioon Valgusdioodnupp Nupp töötab ainult avatud luugi korral. Vajutage lühidalt = Valgustuse sisse/välja lülitamine maksimaalsel intensiivsusel. Vajutage ja hoidke 2 sekundit = Summutatud valgustuse sisse/välja lülitamine. Töötab ainult avatud luugi korral. Vajutage lühidalt = Aktiveerib/deaktiveerib viivituse režiimi põhjustades mootori ja valgustuse automaatse 30-minutilise viitega välja lülitamise. See keelatakse samale nupule uuesti vajutamise, mootori välja lülitamise või luugi sulgemise teel. Hoiatus! See režiim ei tööta, kui esmalt on aktiveeritud INTENSIIVNE režiim. Töötab nii suletud kui avatud luugi korral. Vajutage ja hoidke 2 sekundit = Kui filtri häire on rakendunud, siis filtri häire lähtestatakse, kõik valgusdioodid vilguvad 3 korda. Need näidud on nähtavad ainult siis, kui mootor on välja lülitatud.

Töötab ainult avatud luugi korral. Vajutage lühidalt = Aktiveerib neljanda kiiruse. Töötab ainult avatud luugi korral. Vajutage ja hoidke 2 sekundit = Lubab/keelab intensiivse kiiruse. See kiirus on seatud töötama 6 minuti jooksul. Pärast selle aja möödumist pöördub süsteem tagasi eelnevalt seadistatud kiirusele. See keelatakse samale nupule uuesti vajutamise, mootori välja lülitamise või luugi sulgemise teel. Töötab ainult avatud luugi korral. Aktiveerib kolmanda kiiruse. Töötab ainult avatud luugi korral. Aktiveerib/deaktiveerib teise kiiruse. Töötab nii suletud kui avatud luugi korral kui mootor ja valgustus on välja lülitatud. Vajutage ja hoidke 4 sekundit = Lubab/keelab klahviluku. Töötab ainult avatud luugi korral. Vajutage lühidalt = Aktiveerib/deaktiveerib esimese kiiruse. Luuk avatud või suletud Vajutage ja hoidke 2 sekundit = Lubab/keelab aktiivsöefiltri häire välja lülitatud mootori ja rakendumata filtri häire korral. Põlev valgusdioodnupp A Põlev valgusdioodnupp A Süttivad valgusdioodnupp B ja määratud kiiruse nupp. Põlev valgusdioodnupp: Tähistab metallist rasvafiltrite pesemise vajadust. Häire rakendub pärast pliidikummi 100 töötunni pikkust kasutamist. Vilkuv valgusdioodnupp: Tähistab aktiivsöefiltrite vahetamise ning ka metallist rasvafiltrite pesemise vajadust. Häire rakendub pärast pliidikummi 200 töötunni pikkust kasutamist. Põlev valgusdioodnupp C+G. Vilkuv valgusdioodnupp C. Põlev valgusdioodnupp G. Põlev valgusdioodnupp D+G. Põlev valgusdioodnupp D+G. Kõik valgusdioodnupud vilguvad kaks korda. Luku režiimis süttivad kõik valgusdioodnupud järjestuses. Põlev valgusdioodnupp D+G. Valgusdioodnupp B vilgub kaks korda = aktiivsöefiltri häire aktiveeritud. Valgusdioodnupp B vilgub ühe korra = aktiivsöefiltri häire deaktiveeritud. Valgusdioodnupp kustub. Luuk avatud Vajutage lühidalt = Lülitab mootori välja. Luuk avatud või suletud Valgusdioodnupud G + F vilguvad kaks korda = Vajutage ja hoidke 2 sekundit välja lülitatud mootori ja valgustuse korral = kaugjuhtimine lubatud. Lubab/keelab kaugjuhtimise. Valgusdioodnupud G + F vilguvad ühe korra = kaugjuhtimine keelatud. Vajutage lühidalt Luuk avatud = Sulgeb luugi + valgustus ja mootor välja. Vajutage lühidalt Luuk suletud = Avab luugi + valgustus ja mootor sisse. Hoiatus: Kui luuk jääb mingil põhjusel osaliselt avatuks, vajutage avamise või sulgemise tsükli lõpetamiseks nuppu.

(VABATAHTLIK) Seda seadet saab juhtida kaugjuhtimispuldiga, mille toiteks on CR2032 tüüpi 3 V patarei (ei ole kaasas).

• Ärge asetage kaugjuhtimispulti soojusallikate lähedusse.
• Ärge visake patareisid tavapäraste jäätmete hulka, need tuleb panna spetsiaalsetesse mahutitesse.

• Vahetamiseks võtke ühendust tehnilise toega (“Ostmiseks võtke ühendust tehnilise toega”).
