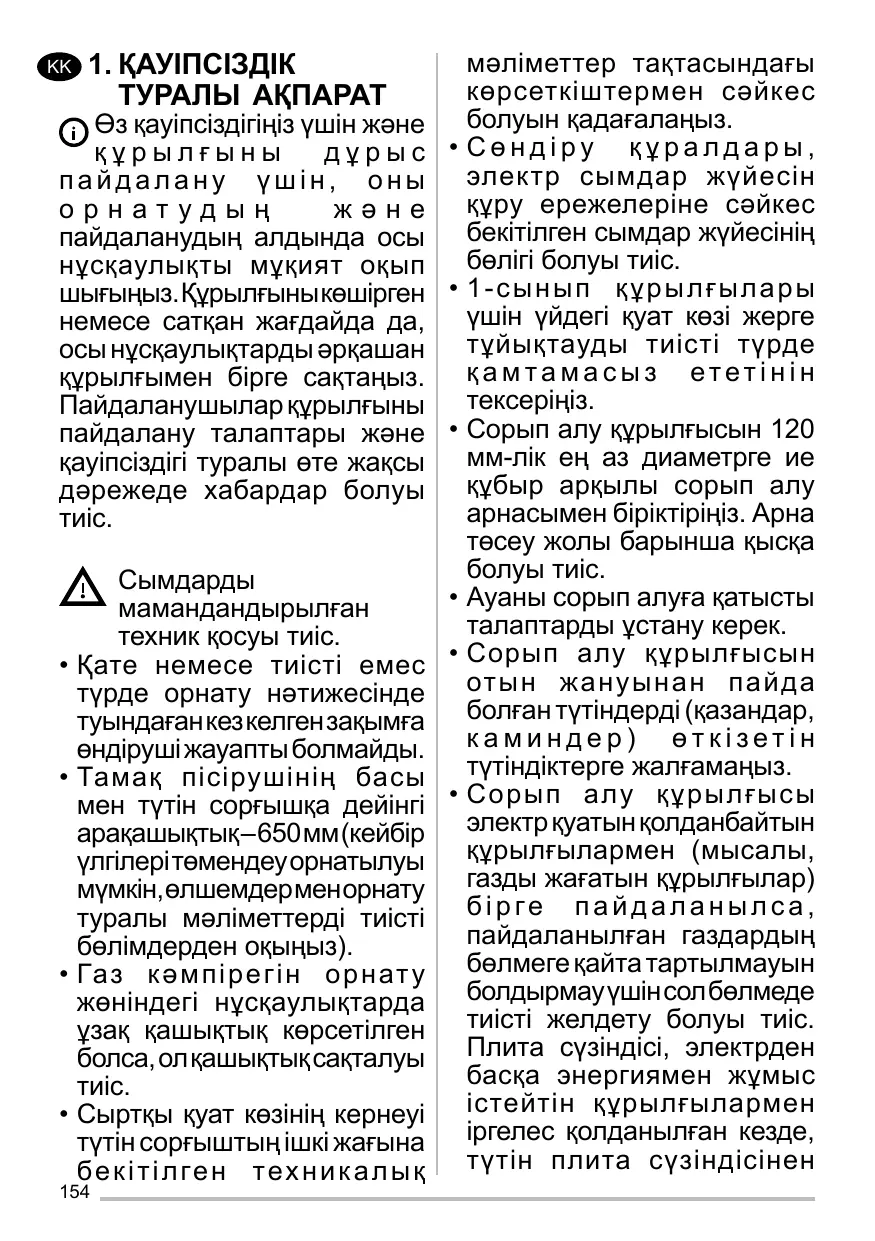

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ FABULA PLUS FABER

ТУРАЛЫ АҚПАРАТ Өз қауіпсіздігіңіз үшін және

пайдаланудың алдында осы нұсқаулықты мұқият оқып шығыңыз. Құрылғыны көшірген • немесе сатқан жағдайда да, осы нұсқаулықтарды әрқашан құрылғымен бірге сақтаңыз. Пайдаланушылар құрылғыны пайдалану талаптары және • қауіпсіздігі туралы өте жақсы дәрежеде хабардар болуы

мамандандырылған техник қосуы тиіс. Қате немесе тиісті емес • түрде орнату нәтижесінде туындаған кез келген зақымға өндіруші жауапты болмайды. Тамақ пісірушінің басы мен түтін сорғышқа дейінгі • арақашықтық – 650 мм (кейбір үлгілері төмендеу орнатылуы мүмкін, өлшемдер мен орнату туралы мәліметтерді тиісті бөлімдерден оқыңыз). Газ к ә м п і р е г і н о р н ат у жөніндегі нұсқаулықтарда ұзақ қашықтық көрсетілген болса, ол қашықтық сақталуы Сыртқы қуат көзінің кернеуі түтін сорғыштың ішкі жағына б е к і т і л ге н т ех н и к а л ы қ

мәліметтер тақтасындағы көрсеткіштермен сәйкес болуын қадағалаңыз. Сөндіру құралдары, электр сымдар жүйесін құру ережелеріне сәйкес бекітілген сымдар жүйесінің бөлігі болуы тиіс. 1-сынып құрылғылары үшін үйдегі қуат көзі жерге тұйықтауды тиісті түрде қамтамасыз ететінін тексеріңіз. Сорып алу құрылғысын 120 мм-лік ең аз диаметрге ие құбыр арқылы сорып алу арнасымен біріктіріңіз. Арна төсеу жолы барынша қысқа болуы тиіс. Ауаны сорып алуға қатысты талаптарды ұстану керек. Сорып алу құрылғысын отын жануынан пайда болған түтіндерді (қазандар, к аминдер) өткізетін түтіндіктерге жалғамаңыз. Сорып алу құрылғысы электр қуатын қолданбайтын құрылғылармен (мысалы, газды жағатын құрылғылар) бірге пайдаланылса, пайдаланылған газдардың бөлмеге қайта тартылмауын болдырмау үшін сол бөлмеде тиісті желдету болуы тиіс. Плита сүзіндісі, электрден басқа энергиямен жұмыс істейтін құрылғылармен іргелес қолданылған кезде, түтін плита сүзіндісінен

кері кіруін болдырмау үшін, бөлмедегі теріс қысым 0,04 мбар-дан аспауы тиіс. Ауа, газдан немесе басқа отын түрлерінен қуат алатын құрылғылардан шығатын түтінді сорып алуға арналған арнаға кірмеуі тиіс. Қуат сымы зақымдалса, өндірушіден немесе

ауыстырылуы тиіс. Ашаны қолданыстағы ережелерге сәйкес қолжетімді жердегі розеткаға Түтінді бұру үшін сақталуы тиісті техникалық шаралар мен қауіпсіздік шараларына келер болсақ, жергілікті органдар тарапынан белгіленген ережелерді мұқият сақтау маңызды. ЕСКЕРТУ: Сорып алу құрылғысын орнатпас бұрын, қорғаныш үлдірлерін алып тастаңыз. Сорып алу құрылғысын бекіту үшін бұрамалар мен шағын бөлшектерді ғана қолданыңыз. ЕСКЕРТУ: Бұрамаларды

бөлшек терді дұрыс орнатпаудың салдарынан электр тогының соғу қаупі төнуі мүмкін. Оптик алық құрылғылар

(дүрбі, ұлғайтқыш шыны...) а р қ ы л ы ж а р ы қ қ а т ур а Жанып тұрған отпен дайындалатын тағамдарды сорып алу құрылғысының астында пісірмеңіз; өртену 8 жасқа толмаған балалар және физик алық, сезу немесе ақыл-ой қабілеті төмен немесе тәжірибесі м е н б і л і м і ж ет к і л і к с і з болып табылатын адамдар құрылғыны бақылаумен немесе қадағалаумен қауіпсіз тәсілмен қолданып, і л е с п ел і қ а у і п - қ ат е рд і түсінсе, оларға құрылғыны қолдануға рұқсат беріледі. Балаларға құрылғымен ойнауға тыйым салынады. Балалар құрылғыны қараусыз тазартпауы және оған қызмет көрсетпеуі тиіс. Балалар құрылғымен ойнамауын қамтамасыз ету үшін оларды бақылап отыру Құрылғыны физикалық, сезу немесе ақыл-ой қабілеті төмен адамдар немесе кеңес не нұсқау берілмеген болса, тәжірибесі мен білімі жеткіліксіз адамдар (балалар) пайдаланбауы Қол жететін бөліктер пісіру құрылғыларымен бірге қолданған кезде ыстық

• Сүзгілерді көрсетілген уақыт кезеңінен кейін тазартыңыз және/немесе ауыстырыңыз (өртену қаупі). «Күтім көрсету және тазарту» тармағын

• Сорып алу құрылғысы газдан немесе отынның басқа түрлерінен қуат алатын құрылғылармен бірге жұмыс істейтін орынжайда, тиісті желдету жүйесі қамтамасыз етілуі тиіс (ауаны қайтадан орынжайға ысыратын құрылғыларға қатысты емес).
• Өнімдегі таңбасы бұл өнімді кәдімгі үй қоқысы ретінде тастауға болмайтынын білдіреді. Мұның орнына, қаптаманы электрлік және электрондық жабдықтарды қайта өңдеу үшін тиісті жинау орнына тапсыру керек. Бұл өнімді тиісті түрде тастау арқылы қоршаған ортаға және адам денсаулығына төнуі мүмкін теріс әсерлердің алдын аласыз, әйтпесе, өнімді дұрыс тастамаған кезде сол теріс әсерлерге себеп болуыңыз мүмкін. Осы өнімді тиісті түрде қайта өңдеу туралы егжейтегжейлі мәлімет алу үшін қала әкімшілігіне, қоқыс тастау қызметіне немесе өнімді сатып алған дүкенге

• Сорғыш келесі сипаттамаларға ие болып табылатын газ к ә м п і р е к т е р і м е н б і р ге қолданылуы мүмкін:
• Жалпы ең жоғары қуаты 12,4

• Суретте көрсетілгендей, 5 1,9 kW 2,6 kW 5 kW 1,9 kW 1 kW

• Жалпы ең жоғары қуаты 11,5

• Суретте көрсетілгендей, 5 1,75 kW 1,75 kW 5 kW 1 kW 3 kW

• Жалпы ең жоғары қуаты 16,6

• Суретте көрсетілгендей, 4 2,8 kW 4,6 kW 4,6 kW 4,6 kW кетсе, өртке ұласып кетуі
• Жалпы ең жоғары қуаты 17,7

• Суретте көрсетілгендей, 5 3. КҮТІМ КӨРСЕТУ ЖӘНЕ ТАЗАРТУ

3 kW 3,8 kW 4,9 kW 3 kW 3 kW Құралды жазу/жинау Жарақат алу қаупі! Құралды жазу және жинау кезінде, оның қозғалмалы аумағымен ешқашан жанаспаңыз. Құралды жазу және жинау кезінде,

аумағымен ешқашан жанаспаңыз. Балаларды қауіпсіз қашықтықта

• Сорып алу құрылғысы ас үйдің иісін кетіру үшін тек үйде қолданылуға арналып жасалған.
• Сорып алу құрылғысын өзінің арнайы мақсаттары үшін ғана пайдалану

• Сорып алу құрылғысы жұмыс істеп тұрғанда үлкен жалын отты пайдаланбаңыз!
• Газдың жану қарқындылығын үнемі бақылап отыру қажет. От табаның сыртына шығып кетпей, оның түбіне бағытталуы тиіс.
• Жайпақ қуыруға арналған табаларды пайдалану кезінде үнемі бақылау қажет: май шамадан артық қызып

-- Сүзгінің ысқыш тәрізді бөлігін ыдысаяқ жуғыш машинада кемінде 4 ай сайын немесе аса қарқынды ырғақпен пайдаланғанда, жиірек жууға болады. Көп дегенде 5 рет жуғанда жұмысқа кепілдік беріледі, содан соң оны басқасына ауыстыру керек (W). -- Тұрақты жұмыс істеп тұрған кезде сүзгілерді 2 ай сайын, ал өте ауыр немесе жиі пайдаланылғанда одан да жиі ауыстырып отырыңыз, оны ыдыс жуғыш машинада жууға болады (Z).

• Сорып алу құрылғысын дымқыл шүберекпен нейтрал сұйық тазартқыш затты пайдаланып тазалау керек.

Бастапқы іске қосу кезінде тақта желілік жиілікті анықтайды. Жиіліктің анықталғаны дисплейде G жарық жиодының жыпылықтауы және панельдің өшуі арқылы көрсетіледі. Пәрмендерге қол жеткізбес бұрын басқару тақтасы калибрлеуді орындағанша 10 секунд күтіңіз.

Жарық диодты түйме Түйме есік ашық болған кезде ғана жұмыс істейді.

Қысқаша басу = жарықты максималды қарқындылықта қосу/өшіру.

2 секунд басып тұру = салон жарығын қосу/өшіру.

Есік ашық болған кезде ғана жұмыс істейді. Қысқаша басу = 30 секундқа кідіретін кез келген жылдамдықта қозғалтқыш пен жарықтандыру жүйесінің автоматты түрде өшуіне әкелетін Кідіріс режимін қосу/өшіру. Бұл режим дәл сол түймені қайтадан басу, қозғалтқышты өшіру немесе есікті жабу арқылы Ескерту! Бұл режим ҚАРҚЫНДЫ режим алдын ала іске қосылған жағдайда жұмыс істемейді. Есік ашық және жабық болған кезде де жұмыс істейді. 2 секунд басып тұру = сүзгі дабылы іске қосылғанда, сүзгі дабылы қалпына келтіріледі және барлық жарық диодтары 3 рет жыпылықтайды. Бұл көрсеткіштер қозғалтқыш өшірілген кезде ғана

B жарық диодты түймесі + орнатылған жылдамдықтың түймесі жанады. Есік ашық болған кезде ғана жұмыс істейді. Қысқаша басу = төртінші жылдамдық іске қосылады. Есік ашық болған кезде ғана жұмыс істейді. 2 секунд басып тұру = қарқынды жылдамдықты қосу/өшіру. Бұл жылдамдық 6 минут бойы жұмыс істейді. Осы уақыт өткеннен кейін, жүйе алдыңғы орнатылған жылдамдыққа оралады. Бұл режим дәл сол түймені қайтадан басу, қозғалтқышты өшіру немесе есікті жабу арқылы өшіріледі. Есік ашық болған кезде ғана жұмыс істейді. Үшінші жылдамдық іске қосылады. Есік ашық болған кезде ғана жұмыс істейді Екінші жылдамдық іске қосылады/өшіріледі. Қозғалтқыш пен жарық өшірулі болған кездегі жабық және ашық есікпен жұмыс істейді. 4 секунд басып тұру = Пернетақта құлпын қосу/өшіру. Есік ашық болған кезде ғана жұмыс істейді. Қысқаша басу = бірінші жылдамдық іске қосылады/өшіріледі. Есік ашық немесе жабық 2 секунд басып тұру = қозғалтқыш өшіп, сүзгі дабылы іске қосылмаған кезде, белсендірілген көмір сүзгісінің дабылы іске қосылады/өшіріледі. Қысқаша басу = қозғалтқышты өшіру Есік ашық немесе жабық Қозғалтқыш пен жарық өшірулі болған кезде, 2 секунд басып тұру = қашықтан басқару құралын қосу/өшіру. Қысқаша басу Есік ашық = есікті жабу + жарық пен қозғалтқышты өшіру

Қысқаша басу Есік жабық = есікті ашу + жарық пен қозғалтқышты қосу. Ескерту: Егер қандай да бір себеппен есік жартылай ашық қалса, ашу немесе жабу циклін аяқтау үшін түймені басыңыз. Тұрақты жарық диодты түйме: Металл май сүзгілерін жуу қажеттігін көрсетеді. Дабыл сорғыш 100 сағат жұмыс істегеннен кейін іске қосылады. Жыпылықтайтын жарық диодты түйме: Белсендірілген көмір сүзгілерін ауыстыру қажеттігін, сонымен қатар металл май сүзгілерін жуу қажет екенін көрсетеді. Дабыл сорғыш 200 сағат жұмыс істегеннен кейін іске қосылады. Тұрақты жарық диодты түйме Жыпылықтайтын жарық диодты түйме Тұрақты жарық диодты түйме Тұрақты жарық диодты түйме Барлық жарық диодты түймелер екі рет жыпылықтайды. Құлыптау кезінде жарық диодты түймелер дәйекті түрде жанады. Тұрақты жарық диодты түйме B жарық диодты түймесі екі рет жыпылықтайды = белсендірілген көмір сүзгісінің дабылы іске B жарық диодты түймесі бір рет жыпылықтайды = белсендірілген көмір сүзгісінің дабылы өшірілген Жарық диодты түйме сөнеді G + F жарық диодты түймесі екі рет жыпылықтайды = қашықтан басқару құралы G + F жарық диодты түймесі бір рет жыпылықтайды = қашықтан басқару құралы

БАСҚАРЫЛАТЫН ПУЛЬТ (ҚОСЫМША) Осы құрылғыны CR2032 типті 3 В-тық қуат элементінен жұмыс істейтін алшақтан басқару пультінің көмегімен (жиынтыққа кірмейді) басқаруға болады.

• Алшақтан басқарылатын пультті жылу көздерінің жанында қалдырмаңыз.
• Қуаттау элементтерін әдеттегі қоқыспен бірге лақтырмаңыз, оларды арнайы контейнерлерге лақтыру қажет.

• Ауыстыру үшін, техникалық қолдау көрсету орталығымен хабарласыңыз («Сатып алу үшін, техникалық қызмет көрсету орталығымен хабарласыңыз»).
