WS 50 - Ilmankostutin Kärcher - Ilmainen käyttöohje ja opas

Merkki	Kärcher
Malli	WS 50
Kategoria	Ilmankostutin (vedenpehmennin)
Tuotetyyppi	Ioninvaihtovedenpehmennin
Kuljetuspaino	35 kg
Hartsikapasiteetti	12,5 litraa
Tuloveden paine	2 - 6 bar
Tuloveden lämpötila	5°C - 30°C
Tuotantokapasiteetti (kovuuden mukaan)	Jopa 10 m³ (5 °dH)
Näyttö	Mekaaninen tilavuusmittari, paristo CR2032
Virtalähde	Ei sähköä (mekaaninen), paristo mittarille
Toiminnot	Vedenpehmennys, hartsin tai WS-regeneraattorin regenerointi
Huolto	Päivittäinen tarkastus, pyörien voitelu 3 kk välein, hartsin vaihto
Turvallisuus	Pakkassuojaus, paineenpoisto ennen huoltoa, suojalasit
Varaosat	Hartsi (6.761-031.0), suodatinkynttilä (6.761-361.0), tiiviste, kiristin
Käyttötarkoitus	Vesijohtovesi tai vastaava laatu, ei juomavesikäyttöön

Usein kysytyt kysymykset - WS 50 Kärcher

Kuinka asennan Kärcher WS 50 -vedenpehmentimen?

Aseta laite tasaiselle ja vakaalle alustalle. Liitä raakavesi (vesijohtovesi) tulo ja pehmennetyn veden lähtö kulutuskohteisiin. Avaa vedensyöttö ja ilmasta järjestelmä avaamalla ilmausventtiili, kunnes vettä tulee ilman ilmaa. Varmista, että vedenpaine on 2-6 bar ja lämpötila 5-30 °C.

Kuinka hartsi regeneroidaan?

On kaksi vaihtoehtoa: jos sinulla on WS-regeneraattori, liitä laite regeneraattoriin ja noudata sen ohjekirjaa. Muussa tapauksessa vaihda hartsi säiliössä (vaihdin) tyhjentämällä vanha hartsi ja kaatamalla uusi hartsi (viite 6.761-031.0) - 12,5 litraa WS 50:lle. Täytä sitten säiliö vedellä ja kokoa laite takaisin.

Mikä on tuotantokapasiteetti veden kovuuden mukaan?

Kapasiteetti vaihtelee raakaveden kovuuden mukaan. Esimerkiksi 5 °dH:lla kapasiteetti on 10 m³; 10 °dH:lla 5 m³; 20 °dH:lla 2,5 m³. Katso taulukko käyttöohjeesta väliarvoille. Tilavuusmittari näyttää tuotetun pehmennetyn veden määrän.

Kuinka tyhjennän laitteen jäätymisvaaran sattuessa?

Irrota letku suodattimen ja säiliön välillä ja anna säiliön tyhjentyä. Avaa ja tyhjennä suodatin. Irrota letku pehmennetyn veden liitännästä. Käännä yksikkö kuljetuskiskoille ja avaa tyhjennysventtiili letkussa. Varmista, että vesi on valunut kokonaan ennen kuin suojaat laitteen jäätymiseltä.

Mitä tehdä vuodon sattuessa?

Tarkista ensin, että liitäntäadapteri on kiristetty kunnolla jakoavaimella. Jos vuoto jatkuu, tarkista tiivisteet ja vaihda ne tarvittaessa. Varmista, että kaikki liitokset ovat tiiviitä. Jos olet epävarma, ota yhteys huoltoon.

Kuinka hartsi vaihdetaan?

Poista paine laitteesta. Irrota letkut, löysää kiristin ja irrota yksikkö kehyksestä. Kierrä adapteri irti säiliöstä ja poista nousuputki. Käännä säiliötä vanhan hartsin keräämiseksi. Huuhtele säiliö vedellä ja kaada uusi hartsi (12,5 litraa WS 50:lle) suppilon avulla. Täytä vedellä, aseta nousuputki takaisin varmistaen, että se on keskitetty, ja kokoa laite.

Minkä tyyppinen paristo näytössä on?

Kellotaulumittari käyttää CR2032-paristoa. Tarkista akun varaustaso säännöllisesti näytöstä ja vaihda tarvittaessa.

Onko käsitelty vesi juomakelpoista?

Ei, tämän laitteen pehmentämää vettä ei saa käyttää juomaveden tuotantoon. Se on tarkoitettu vain teknisiin käyttötarkoituksiin, kuten puhdistukseen tai koneiden syöttöön. Laite ei täytä juomaveden standardeja.

Kuinka suodatin puhdistetaan?

Tarkista suodatinkynttilän likaantuminen päivittäin. Jos se on likainen, vaihda se uuteen (viite 6.761-361.0). Esisuodatinta varten käytä mukana tulevaa avainta sen irrottamiseen ja puhdistamiseen. Varmista, että laite on paineeton ennen toimenpiteitä.

Mitä tehdä, jos laite ei tuota pehmeää vettä?

Tarkista ensin, onko laite loppu: jos sinulla on WS-regeneraattori, regeneroi laite. Muussa tapauksessa vaihda hartsi. Tarkista myös nousuputken alasuodatinsuuttimen kunto: jos se on viallinen, vaihda se. Varmista, että kaikki liitännät ovat oikein ja vedensyöttö on avoinna.

KÄYTTÖOHJE WS 50 Kärcher

Tarkoituksenmukainen käytö FI . . 1
Yleisia ohjeita FI 1
Turvaohjeet. F1 1
Laitekuvaus. FI 2
Esivalmistelu. F1 2
Käytö FI 2
Hoito ja houolto. FI 3
Häirionpoisto. F1 3

Tarkoituksenmukainen käytö

Vedenpehmennyslaitteistoja WS 50 ja WS100 saa kayttä ainoastaan veden pehmentämseen.
Vettaaa kayttaa vain teknisin tarkoituksiin.
Laitteisto soveltuu kaupunkivedelle tai vedelle,jonka laatu on vastaava.
Laitteisto toimii ioninvaihtomenetelma periaatteella kayttäen neutraalivalihtoa.
-Laitteistoa ei saa kayttaa juomavened tuotantoon (mahdollisesti Haitallista terveydelle!).

Käytön edellytykset

-Tulovedessä (raakavedessä) ei saa olla rautaa, mangaania, raskasmetalleja, oljya eikä suurempia märä or-gaanisia aineita. Juomavesi tayttäänäm edellytykset.
- Jos tuloveden esipaine (maks. 6 bar)
voi ylittyä, vedenpehmennyslaitteeseen
tulevaan tuljohtoon on asennettava
ylipaineelta suojaava suojalaite.

Tuloveden (raakaveden) lämpötila	min: 5° C maks: 30 °C
Ulkoilman lämpötila Aina käytössä	> 0 °C maks: 40 °C
Tuloveden esipaine (raa- kaveden)	min: 2 bar maks: 6 bar paineiskuton

Yleisia ohjeita

Kasitteiden maaritykset

Raakavesi

Kasittelematön vesi, useimmiten juomavesi, kaupunkivesi tai kaivovesi.

Pehmea vesi

Vedenpehmennyslaitteistolla kasitely vesi, ei sisalla vetta kovettavia aineita kuten kalsiemia ja magnesiumia.

Vaihdin

Kutsutaan myos nimellä suodatinsaillio tai suodatintankki. Vaihdn sisältaa ioninvaihtohartsia, jolla vesi pehmennetaan.

Ioninvaihtohartsi

Suodatinmaterialiai vaihdfsaliössä, jolavsesi pehmennetaan.

Regenerointi

Ioninvahtohartsin regenerointi suoritetaan keittosuolaliuoksella huuhtelemalla. Tahan tarvitaan WS Regeneraattori.

Nousuputki

Nousuputki on vaihdfsailion keskellja ja johtaa veden alhaalta takaisin liitantadapterin.

Suodatinsuutin

Nousuputken alapaass on suodatinsu-tin, joka pitaa hartsin saillossa, mutta paastaa veden virtaamaan hartsin livitse.

Ympäristönsuojelu

Pakkaismateriaialit ovat kierratettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierratykseen.

Käytetyt laitteet sisälätvät arvokkaita
kierratettävi materiaaleja, jotka tulisi
toimitta kierratykseen. Tast systä
toimita kuluneet laitteet vastaaviin keräilylaitokiin.

Huomautuksia materiaialesta (REACH)

Ajantasaisia tietoja ainesosista lóytyy osoit-teesta:

Kussakin maassa ovat voimassa valtuuttamamme myntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaammetakuuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jalleenmyjän tai lahimpaan valtuutettuun huoltoon.

Varaosat

Käytä vain alkuperäisia KÄRCHER-vara- osia. Varaosaluettelo loyty tämän käytö- ohjeen Iopusta.

Käytöohjeessa esiintyvät symbolit

Vaara

Varoittaa valittomasti uhkaavasta vaarasta, joka voi aiheuttaavakavan ruumlinvamman tai johtaa kuolemaan.

Varoitus

Varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaavakavan ruuni-nvamman tai voi johtaa kuolemaan.

Varo

Viittaus mahdollisesti vaaralliseen tilanteeseen, joka voi aiheuttaa livan ruumiinvamman tai aineellisia vahinkoja.

Turvaohjeet

• Henkilöden, jotka ovat tekemisissä laiteen asennuksen, kunnossapidon ja käytön kanssa, tulee olla pateviä kysei-siin tehtävin ja tuntea asia koskevat märäykset ja tamä käyttohje sekä noudattaa niitä.
  Rakennemuutokset ja valmistajan hyvaksymattomat muutokset ovat turvallisuussyistä kiellettyja.

Käytto

• Ennen lailleen käyttoa on tarkistettava yhdessä toimintalaitteiden kanssa, etta se on asianmukaisessa kunnossa ja käytöturvallisuus on taattu. Jos kunto ei ole moitteton, laitteen ja varusteiden käyttoe iole sallittua.
• Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta tai vaarastä käytösta.

Käytto

Tata laitetta ei ole tarkoitettu sellaisten henkiloiden kaytettavaksi, joden aistit, fyysiset tai henkiset kyvyt ovat rajoittuneet.

Lapset tai perehymattomat henkilot eivat saa kayttta laitetta.

Lapsia on valvottava sen varmistami-seksi, etta he eivat leiki laitteen kanssa.

-Laitetta savat kayttaa vain sellaiset henkilot, jotka on opastetu laitteen kaskittelyyn ja ovat erityisesti valtuutetu kayttamiseen.
- Aseta laite tasaiselle alustalle ja varmista poisvierimisen varalta (esim. kilat pyorien alle).
- Äla siirra laitetta sopimattomassa maastossa.

Vaara

Loukkaantumisvaara!

Käytä, huolla ja puhdista laitetta vain suojalaseja käyttaen.

Pistokelitannat ovat paineellisia, tee lait- teisto paineettomaksi ennen pistokelitanttojen irrottamista.

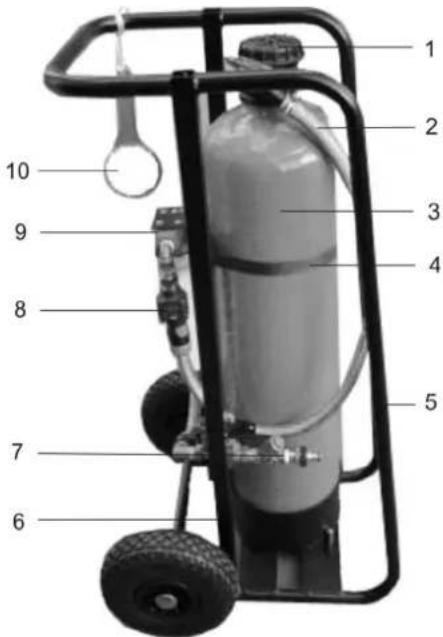

Laitekuvaus

Ota yhteys jalleenmyyjaan,Jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

1 Tankkiadapterleri/llitantaadaptereri
2 Yhdysletku suodatin/tankki
3 Tankki (vaihdin)
4 Kiinnityshihna
5 Kuljetuskiskot
6 Kehys, varustettu pyorillä
7 Lianerotin likasihdilla
8 Mittakello
9 Suodatin
10 Avain esisuodattimelle

Esivalmistelu

Laitteen kuljetus

Varo

Loukkaantumisvaara! Huomioi laitteistoa siretttaess, etta henkilokohtaista kuormitettavuutte i ylitet.
Varmista laitteisto kunnollisesti kun sitakuljetetaan ajoneuvossa seisaaltaan tai kuljetuskiskoilla maaten.

Purkaminen lavalta

Vaara

Loukkaantumisvaara, vauroitumisvaara! Huomioi lastattaessa laitteen paino!

Kuljetuspaino (WS 50) 35 kg (WS 100) 40 kg

Laitteiston poisto kuljetuslavalta:

Vedai latteisto pyorien akselista pois ajoneuvosta ja aseta alustalle lavan reunan ylitse. Ota kiinni kahvasta ja kaannai latteisto pystyn.

Laitteiston lastaaminen ajoneuvoon:

Tee lastaaminen painvastaisessa järestyksessä.

Laitteen ajaminen

Pida laitteistoa kiinni kahvasta, kallista taaksepain ja tyonnai tai veda. Kun laitteisto on siirretty, aseta se tukevasti tasaiselle alustalle.

Käytto

Päivittäiset tarkastukset ennen käyttoä

Tarkasta laitteston tiiviys.
Tarkasta pariston kunto (pariston kunnon nayttmittakellon displayla), vaihdarvatittaessa. Paristotyyppi CR2032.
Tarkasta kiinnityshihna, vaihda tarvitta-essa.
Tarkasta suodatuskynttilan likaantuneisus, vaihda tarvittaessa (Tilausnummer 6.761-361.0).

Laitteen liittäminen

Vaara

Kaatumisvaara! Johda liitantäletkut siten,
etta laitteisto ei voi kaatua letkuista vedetäessä.

Kompastumisvaara! Johda letkut siten, etta loukkaantumista ei voi tapahtua (esim. kompastumisesta johtuen).

Varo

Laitteiston tulee olla kayton aikana asetet-tuna pakkaselta suojattuun paikkaan. Täloin tulee huomioida myos tarvittavat yhteydet vedensyöttön ja pehmeän veden kayttäään.

Yksikka liitettaessa on huomioitava voimassa olevat normit ja vedensyottajan maaraykset.

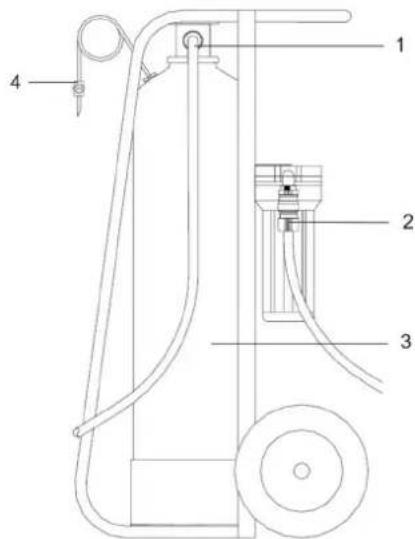

1 Pehmeän veden lahtö
2 Raakaveden tulo
3 Tankki (vaihdin)
4 Tyhennys-/ilmausventtiili

Liitä raakaveden (kaupunkiven) tu-loon.
Liitakuluttaja pehmean veden liitannan lahtoon.

Pehmeän veden tuottaminen

Avaa vedensyottj ana tankin (vahtimen) tayttya.
Ilmaa järjestelmä, tee se ilmausventtiliäavaamalla,kunnes ilmaa ei enä tule.

Vedenpehmentimen kapasiteetin märittäminen

Määrität raakaveden kovuus kovuuden mittauslaitteella (tilausnummer 6.768-003.0), tai kysy vesilaitoksetta).
Lue vedenpehmentimen kapasiteetti seuraavasta taulukosta.

Vedenko- vuus ° dH (kovuus- aste)	WS 50 Kapasiteetti m3	WS 100 Kapasiteetti m3
5 10,0 20,0
10 5,0 10,0
12 4,2 8,3
14 3,6 7,1
16 3,1 6,3
18 2,8 5,6
20 2,5 5,0
22 2,3 4,5

Tuotantomäärän voi näyttaa mittakellola.

Mittakello

Mittakello kytkeytyy automaattisesti pälleteti, kun vesi virtaa.

Painiketta lyhyesti painamalla voi vaihtaa eri nayttojen valillä. Mittakellon displayla voi nayttaa seuraavat asi:

-Volymilaskuri 1 nayttaa tuotetun pehmean veden märän litroina Huomautus: Volymilaskurin nollaus suoritetaan painamalla painiketta vahintaan 2 sekunnin ajan.
Volyymilaskuri 2 Huomautus: Molemmat volyymilaskurit voidaan nollata tosisistaan riippumatta.
- Automatikka
-Lapivirtausmaaranaayttaa nykyisen lapivirtausmaaran lit-roina/minuutti.

Huomautus: Painikkeen painaminen vahintaan 2 sekunnin ajan vaihtaa nayton valillà litraa/minuutti ja gallonaa/minuutti.

Regenerointi

Pehmeän veden vahrenemisen maärittämseen on 2 mahdollisuutta:

• mittakellon displayn volyyminayton naytolta
• mittaamalla vedenkovuus pehmean veden lahdostä pehmean veden mittauslaitteella (tilausnummer 6.768-004.0).

Loppuun käytetyn laitteiston regenrointi Laitteiston regeneroimiseksi on 2 mahdolissuutta.

-Kun kaytossa on WS Regenerator: Liitalaitteisto WS Regeneraattorin. Ohjeet saat WS Regeneraattorin kaytttoohjeesta.
Vaihda tankissa (vaihtimessa) oleva hartsitaytto.

Tankissa olevan hartsitäytön vaihtaminen

Tee laitteisto paineettomaksi.
Vedapehmean veden liittannnan letku irti.
Veda suodatin/tankki-yhdsletku irti.
Irrota kiinnityshihna ja poista yksikkkehyksesta.
Löysäa tankkiadapteri avaimella ja kierrä irti.
Vednousuputki ulost tankista.
Kännä tankki ylosalaisin ja valuta hart-si sopivaan astiaan.
Huuhte tankki puhtaaksi vedella.
Tayta uudella hartsilla (tilausnummer 6.761-031.0 - 25 kg).

Huomautus: Käytä täytämiseen suppiloa, huuhtele hartsi sisään vedellä.
WS 50 - 12,5 litraa
WS 100 - 25 litraa

Kun hartsi on tankissa, tayta tankki vedella.
Pistà nousuputki tankkin (alä kaytä mi-tään tyokalua), tayta vedellä ja paina varovasti samanaikaisesti alas kunnes tankin pohja on saavutettu. Huomautus: Huomioi, etta nousuputki osuu tankin keskelle.
Kokoa laitteisto uudelleen vastakkaisessa järjestyksessä.

Hoito ja huelto

Yleisiä ohjeita

Vaara

Loukkaantumisvaara!

Käytä, huolla ja puhdista laitetta vain suojalaseja käyttaen.

Pistokelitannat ovat paineellisia, tee laitteisto paineettomaksi ennen pistokelitantojen irrottamista.

Jaatymisvaara

Varo

Vaurioitumisvaar! Tyhjennä tankki pakkaseten uhatessa.

Tankin tyhjentäminen pakkasen uhatessa

1 Tyhjennysventtiili
2 Kuljetuskiskot

Vedauodattimen ja tankin valinen letku irti ja anna valuayhjaksi.
Avaa ja tyhjennä suodatin.
Vedapehmean veden liitannnan letku irti.
Kännà yksikkö kuljetuskiskojen paälle.
Avaa letkussa oleva tyhjennysventtiili. Huomautus: Vie venttiili mahdollisimman alas tankin alapuolle, täm helpottaa veden virtaamista pois tankista.

Kun vesi on valunut pois, laitteiston voi altistaa pakkaselle.

Huoltotoimenpiteet

Päivittäsetarkastuksetennenkäytöä

Tarkasta laitteston tiiviys.
Tarkasta pariston kunto (pariston kunnon nayttmittakellon displayla), vaihda tarvittaessa. Paristotyyppi CR2032.
Tarkasta kiinnityshihna, vaihda tarvitta-essa.
Tarkasta suodatuskynttilan likaantuneisuus, vaihda tarvittaessa (Tilausnumber 6.761-361.0).

Huolto joka 3. kuukausi

-Voitele pyorien laakerit.
Tarkasta letkut ja liittimet vauroiden varalta.

Häirönpoisto

Ei pehmea vett

Laitteisto Ioppuumkaytetty

Kun käytössä on WS Regenerator: Liitä laitteisto WS Regeneraattoriin ja suorita regenerointi.
Vaihda tankissa (vaihtimessa) oleva hartsitaytto.

Hartsia vuotaa ulos

Nousuputken alasuutin viallinen

Vaihda suutin uuteen.

Epatiiviytta

Liäntäadaptereri ei ole kunnolla kiristetty

Kiristä adapteri avaimella.
Tijviste viallinen
Tarkasta ja vaihda.
