BD 4325 C Bp Pack - Lattianpesukone Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lattiapuhdistuskone (lattianpuhdistin)
Merkki	Kärcher
Malli	BD 4325 C Bp Pack
Työleveys	430 mm
Tyhjäpaino	109 kg
Kokonaispaino käytössä	137 kg
Virtalähde	Akku 24 V (2 akkua, kapasiteetti 76 tai 80 Ah)
Keskimääräinen ottoteho	1100 W
Imuturbiinin teho	500 W
Harjan käyttöteho	600 W
Puhtaan veden säiliön tilavuus	25 L
Likaisen veden säiliön tilavuus	25 L
Veden enimmäislämpötila	60 °C
Teoreettinen puhdistuspinta-ala	1600 m²/h
Työskentelyn enimmäiskallistus	2 %
Päätoiminnot	Märkäpuhdistus, imurointi, normaalitila, tehotila, pelkkä imurointi
Huolto ja puhdistus	Tyhjennä likainen vesi käytön jälkeen, puhdista nukkasihti, imuhuulet ja harjat säännöllisesti
Turvallisuus	Virtakatkaisin, turvakytkin, jäätymissuoja, automaattinen pysäytys ylivirran sattuessa
Varaosat ja korjattavuus	Harjalevyt, pehmusteet, imutangot, imuhuulet, akut, laturi; alkuperäiset Kärcher-varaosat taatusti
Äänenpainetaso	66 dB(A)
Tärinät	< 2,5 m/s²

Usein kysytyt kysymykset - BD 4325 C Bp Pack Kärcher

Mikä on vesisäiliöiden tilavuus?

Laitteessa on kaksi 25 litran säiliötä: yksi puhtaalle vedelle ja yksi likaiselle vedelle.

Kuinka akut ladataan?

Irrota akun liitin laitteen puolelta, kytke laturi akkuun ja sitten verkkovirtaan. Latausaika on noin 10–15 tuntia. Älä käytä laitetta latauksen aikana.

Mitä pesuaineita voin käyttää?

Käytä vain Kärcherin suosittelemia pesuaineita, ilman liuottimia, suola- tai fluorivetyhappoa. Vältä erittäin vaahtoavia pesuaineita.

Kuinka veden määrää säädetään?

Käytä veden virtauksen säätönuppia. Aloita pienellä virtauksella ja lisää vähitellen, kunnes saavutat halutun tuloksen.

Mitä tehdä, jos imuteho heikkenee?

Tarkista, onko likavesisäiliö täynnä, puhdista nukkasihti, imuhuulet ja tiivisteet. Varmista, että tyhjennysletku on kunnolla kiinni.

Kuinka imuhuulet vaihdetaan?

Pura imutanko, ruuvaa auki uurretut nupit, poista muoviosat ja kuluneet huulet. Vaihda tai käännä huulet, ja kokoa sitten kaikki takaisin.

Mikä on laitteen enimmäiskallistus käytössä?

Sallittu enimmäiskallistus on 2 %. Älä käytä jyrkemmillä kaltevuuksilla.

Kuinka akkuja huolletaan?

Vähän huoltoa vaativille akuille tarkista elektrolyytin taso ja käytä vain tislattua vettä. Lataa täyteen vähintään kerran viikossa.

Voiko laitetta käyttää ulkona?

Ei, laite on suunniteltu sisäkäyttöön tai katoksen alle. Sitä ei saa altistaa sateelle.

Mitä näytön virhekoodit tarkoittavat?

ERR B: vieras esine harjassa. LOW BAT: akku heikko. ERR TEMP: ylikuumeneminen. HANDS OFF: vapauta turvakytkin. Katso muiden koodien osalta luku Viat.

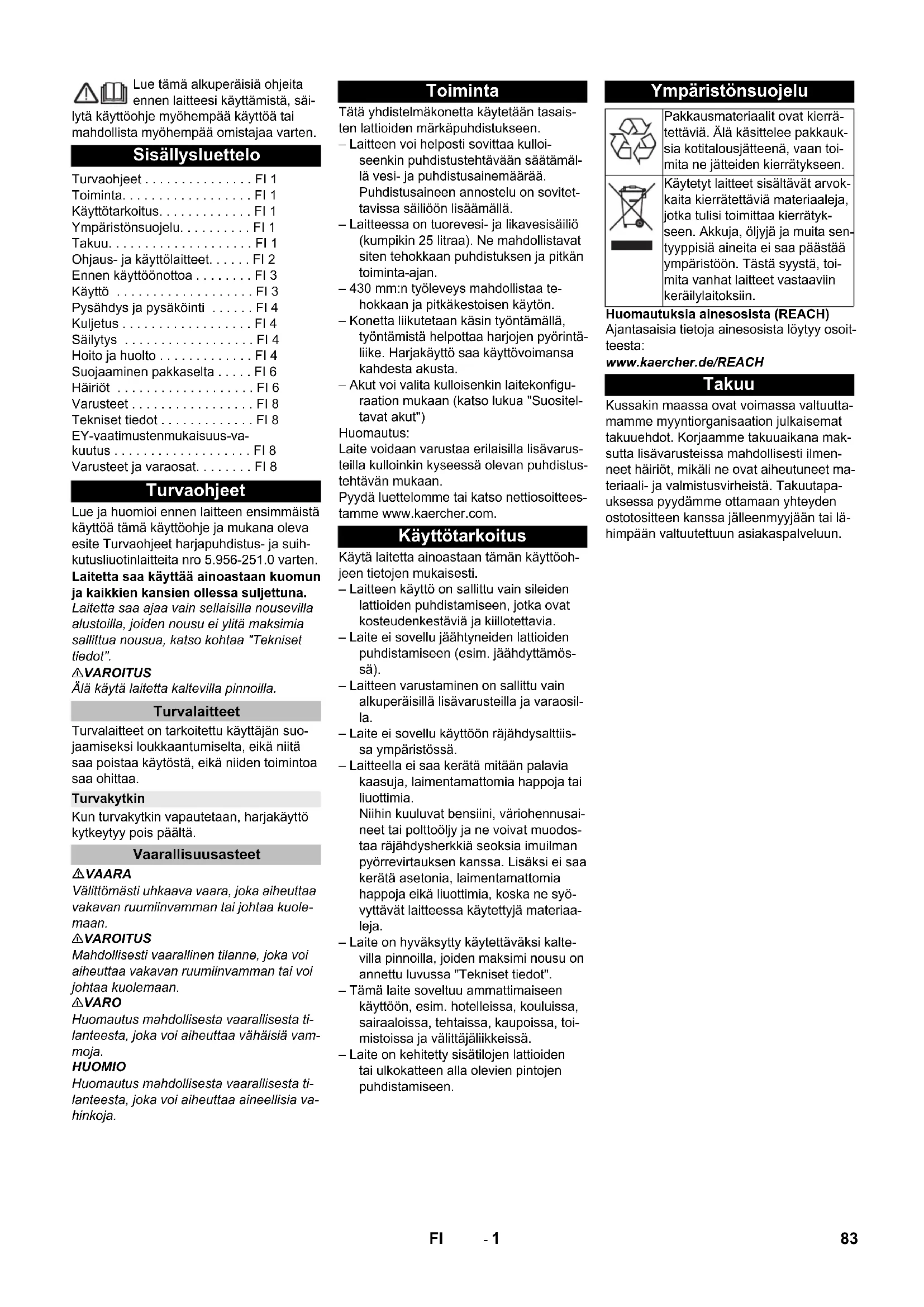

KÄYTTÖOHJE BD 4325 C Bp Pack Kärcher

Turvaohjeet	FI 1
Toiminta.	FI 1
Käyttötarkoitus.	FI 1
Ympäristönsuojelu.	FI 1
Takuu.	FI 1
Ohjaus- ja käyttölaitteet.	FI 2
Ennen käyttöönottoa	FI 3
Käyttö	FI 3
Pysähdys ja pysäköinti	FI 4
Kuljetus	FI 4
Säilytys	FI 4
Hoito ja huolto	FI 4
Suojaaminen pakkaselta	FI 6
Häiriöt	FI 6
Varusteet	FI 8
Tekniset tiedot	FI 8
EY-vaatimustenmukaisuus-va-kuutus	FI 8
Varusteet ja varaosat.	FI 8

Turvaohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistus- ja suih-kutusliuotinlaitteita nro 5.956-251.0 varten.

Laitetta saa käyttää ainoastaan kuomun ja kaikkien kansien ollessa suljettuna.

Laitetta saa ajaa vain sellaisilla nousevilla alustoilla, joiden nousu ei ylitä maksimia sallittua nousua, katso kohtaa "Tekniset tiedot".

⚠VAROITUS

Älä käytä laitetta kaltevilla pinnoilla.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Turvakytkin

Kun turvakytkin vapautetaan, harjakäyttö kytkeytyy pois päältä.

Vaarallisuusasteet

⚠VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Toiminta

Tätä yhdistelmäkonetta käytetään tasais- ten lattioiden märkäpuhdistukseen.

– Laitteen voi helposti sovittaa kulloiseenkin puhdistustehtävään säätämällä vesi- ja puhdistusainemäärää. Puhdistusaineen annostelu on sovitettavissa säiliöön lisäämällä.

– Laitteessa on tuorevesi- ja likavesisäiliö (kumpikin 25 litraa). Ne mahdollistavat siten tehokkaan puhdistuksen ja pitkän toiminta-ajan.
- 430 mm:n työleveys mahdollistaa te- hokkaan ja pitkäkestoisen käytön.
– Konetta liikutetaan käsin työntämällä, työntämistä helpottaa harjojen pyörintäliike. Harjakäyttö saa käyttövoimansa kahdesta akusta.
- Akut voi valita kulloisenkin laitekonfiguraation mukaan (katso lukua "Suositeltavat akut")

Huomautus:

Laite voidaan varustaa erilaisilla lisävarusteilla kulloinkin kyseessä olevan puhdistustehtävän mukaan.

Pyydä luettelomme tai katso nettiosoitteestamme www.kaercher.com.

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Laitteen käyttö on sallittu vain sileiden lattioiden puhdistamiseen, jotka ovat kosteudenkestäviä ja kiillotettavia.
– Laite ei sovellu jäähtyneiden lattioiden puhdistamiseen (esim. jähdyttämössä).
– Laitteen varustaminen on sallittu vain alkuperäisillä lisävarusteilla ja varaosilla.
– Laite ei sovellu käyttöön räjähdysalttiissa ympäristössä.
– Laitteella ei saa kerätä mitään palavia kaasuja, laimentamattomia happoja tai liuottimia.

Niihin kuuluvat bensiini, väriohennusaineet tai polttoöljy ja ne voivat muodostaa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja.

– Laite on hyväksytty käytettäväksi kaltevilla pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot".
– Tämä laite soveltuu ammattimaiseen käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja välittäjälikkeissä.
– Laite on kehitetty sisätilojen lattioiden tai ulkokatteen alla olevien pintojen puhdistamiseen.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Akkuja, öljyjä ja muita sentyyppisiä aineita ei saa päästää ympäristöön. Tästä syystä, toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Huomautuksia ainesosista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak- sutta lisävarusteissa mahdollisesti ilmen- neet häiriöt, mikäli ne ovat aiheutuneet ma- teriaali- ja valmistusvirheistä. Takuutapa- uksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä- himpään valtuutettuun asiakaspalveluun.

Ohjaus- ja käyttölaitteet

1 Nukkasihti
2 Turvakytkin
3 Akku *
4 Likaveden poistoletku annostelulaitteella
5 Homebasen kannatinkisko
6 Uimuri
7 Raikasvesisäiliö
8 Raikasvesisäiliön korkki
9 Puhdistuspää
10 Levyharja
11 Raikasvesisäiliön täyttöaukko
12 Harjanvaihtoaisa
13 Likavesisäiliö
14 Kuljetustelineen poljin
15 Raikasveden täyttötasonäyttö
16 Kiertokahva imupalkin kallistamista var- ten
17 Imupalkin korkeudensäätö *

18 Siipimutterit imupalkin kiinnittämistä varten
19 Imupalkki *
20 Imuletku
21 Vesimäärän säätönappi
22 Akkupistoke
23 Imupalkin laskemisvipu
24 Ohjauspulpetti
25 Työntökahva
26 Pysäköintipinta puhdistusettiä „Homebase Box“ varten
27 Likavesisäilion kansi
* ei kuulu toimitukseen

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat keltaisia.
– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Ohjauspulpetti

6 1 2 3 4 5 KERCHER Professional

1 OFF

Laite on kytketty pois päältä.

2 Normaali-moodi

Lattian märkä puhdistus ja likaveden imeminen.

3 Intensiivi-moodi

Lattian märkä puhdistus ja puhdistusaineen vaikuttaminen.

4 Imurointi-moodi

Likapesuhuuhteen imeminen.

5 Ohjelmavalintakytkin

6 Näyttö

Laitteessa olevat symbolit

	Akkupistoke
	Tartuntakohta
	Moppipidike **
	Raikasvesisäiliön täyttö-määrä 25%
	Harjanvaihtoaisa
	Imupalkin laskemisvipu
	Raikasvesisäiliön tyh-jennysaukko
	Likaveden laskuletku
	Kuljetusalusta1: Kuljetus0: Käyttö

** Valinnainen

Ennen käyttöönottoa

Purkaminen lavalta

→ Kierrä ruuvit irti lavan keskimmäisestä laudasta.
→ Paina laitetta työntökahvalla alaspäin ja vedä keskimmäinen lauta ulos.
→ Poista palikat pyörien edestä ja viereltä.

→ Paina laitetta työntökahvalla alaspäin ja työnnä eteenpäin lavan reunaan asti.
→ Nosta laite lavalta ja aseta lattialle.

Akkujen asetus paikalleen

Asenna akut (katso "Hoito ja huolto / Akku- jen asetus paikalleen ja liittäminen").

Muiden valmistajien akkujen käyttö

Suosittelemme sellaisten akkujen käyttämistä, jotka on esitetty luvussa "Hoito ja huolto/Suositeltavat akut".

Akun lataaminen

Huomautus:

Laite on varustettu syväpurkaussuojuksella, ts. kun saavutetaan kapasiteetin sallittu vähimmäismäärä, harjamoottori ja turbiini kytkeytyvät pois päältä.

→ Aja laite suoraan latausasemaan, vältä tällöin nousuja.

⚠ VAARA

Sähköiskun aiheuttama loukkaantumisvaara. Huomioi tyyppikilvessä annettu verkkojännite ja sulakkeen koko.

Lataustapahtuma

Latausaika on keskimäärin noin 10-15 tun- tia.

Laitetta ei voi käyttää latauksen aikana.

⚠VAARA

Räjähdysvaara

Ennen vähähuoltoisten akkujen lataa-mista

Poista likavesisäiliö (katso lukua "Huolto ja hoito / Huoltotyöt/Likavesisäiliön poistaminen"). Täten estetään latauksen aikana muodostuvien vaarallisten kaasujen kerääntyminen säiliön alle.

HUOMIO

Vaurioitumisvaara. Älä puhdista laitetta vedellä säiliön ollessa poistettuna.

1 Akkupistoke, laitepuolella
2 Akkupistoke, akkupuolella

→ Vedä laitepuolen akkupistoke irti.

HUOMIO

Vaurioitumisvaara!

- Älä liitä latauslaitetta laitepuolen akkupistokkeeseen.

- Käytä vain käytetylle akkutyypille soveltuva a latauslaitetta:

Patterin tyyppi	Akkusarja 24 V	Latauslaite
6.654-093.0 4	035-447.0 6.654	4-329.0
6.654-290.0 4	035-990.0 6.654	4-332.0

Huomautus: Lue latauslaitteen valmistajan käyttöohje ja noudata erityisesti turvallisuussohjeita!

→ Yhdistä akkupuolen akkupistoke latauslaitteeseen.

→ Pistä latauslaitteen verkkopistoke pistorasiaan.
→ Suorita lataaminen latauslaitteen käyttöohjeiden mukaisesti.
→ Yhdistä laitepuolen akkupistoke akku-puolen akkupistokkeeseen.

Lähes huoltovapaat akut (märkäakut)

⚠VAROITUS

Syöpymisvaara!

• Veden lisääminen, kun akku on purettu voi johtaa hapon ulospääsemiseen.
• Käsiteltäessä akkuhappoa käytä suojalaseja ja noudata määräyksiä loukkaantumisten ja vaatteiden tuhoutumisen estämiseksi.
• Mahdollinen ihon tai vaatteiden päälle roiskunut happo on huudeltava pois runsaalla vedellä.

HUOMIO

Vaurioitumisvaara!

• Käytä akkujen jälkitäyttämiseen vain tislattua vettä tai vettä, josta on poistet-tu suola (EN 50272-T3).
• Älä käytä vieraita lisääaineita (niin sanottuja tehoaineita), koska muutoin takuu raukeaa.
• Korvaa akut vain samantyppisillä akuilla.

Imupalkin asennus

→ Aseta imupalkki imupalkkiripustukseen siten, että muotolevy on ripustuksen yläpuolella.
→ Kiristä siipimutterit.

Päästä vaaratilanteessa turvakytkin/ajovi-pu vapaaksi.

Käyttöaineiden täyttäminen

Raikasvesi

→ Avaa raikasvesisäilion sulkutulppa.
→ Täytä raikasta vettä (enintään 60 °C) säiliöön säiliön täyttöistukan alareunan tasolle.
→ Sulje raikasvesisäiliön sulkutulppa.

Puhdistusaine

⚠VAROITUS

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttö- turvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja. Noudata puhdistusaineiden turvallisuusoh- jeita.

Huomautus:

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Suositeltavat puhdistusaineet:

Käyttö Puhdistusai-	ne
Kaikkien vedenkestävien lattioiden ylläpitopuhdistus	RM 746RM 780
Kiiltävien pintojen (esim. graniitti) ylläpitopuhdistus	RM 755 es
Teollisuuslattioiden ylläpitopuhdistus ja peruspuhdistus	RM 69 ASF
Hienokivilaattojen ylläpitopuhdistus ja peruspuhdistus	RM 753
Saniteettitilojen laattojen ylläpitopuhdistus	RM 751
Saniteettitilojen puhdistus ja desinfointi	RM 732
Alkalipitoisten lattioiden (esim. PVC) kerrostumien poisto	RM 752
Linoleumilattioiden kerrostumisten poisto	RM 754

→ Kaada puhdistusaine tuorevesisäiliöön.

Huomautus:

Tuorevesisäilion ollessa tyhjä, puhdistuspää toimii edelleen ilman nesteen syöttöä.

Vesimäärän säätö

→ Säädä vesimäärä säätönupista lattiapällysteen likaantumisasteen mukaan.

Huomautus:

Suorita ensimmäinen puhdistuskokeilut vähällä vedellä. Lisää veden määrää vaihe vaiheelta, kunnes toivottu puhdistustulos on saavutettu.

Imupalkin säätö

Vinoasento

Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää enintään 5° vinoasentoon.

→ Irrota siipiruuvit.
→ Käännä imupalkki.

→ Kiristä siipimutterit.

Kallistus

Jos imutulos on riittämätön voidaan muuttaa suoran imupalkin kallistusta.

→ Säädä imupalkin kallistusta kiertokah- vaa kiertämällä.

Korkeus

Korkeudensäätö vaikuttaa imuhuulten tai- pumiseen lattiaan kosketettaessa.

→ Säädä kokeilutarkoituksessa korkeudensäädön kiertokahvoja, kunnes paras imurointitulos on saavutettu.

Puhdistus

HUOMIO

Lattiapäällysteen vaurioitumisvaara. Älä käytä laitetta, kun se on paikallaan liikkumatta.

→ Käännä kuljetusalustan poljin alas.
→ Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle.

Imupalkin laskeminen alas

→ Vedä vipu ulos ja paina alas; imupalkki laskeutuu alas.

Huomautus:

– Kun puhdistat laattalattioita, säädä suora imupalkki siten, että rakoja ei puhdisteta oikeassa kulmassa.

- Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää vinoutta ja kallistusta säätää (katso "Imupalkin säätäminen").

– Kun likavesisäiliö on täynnä, uimuri sulkee imuaukon ja imuturbiini käy kohonneella kierrosluvulla. Kytke tällaisessa tapauksessa imurointi pois päältä ja aja tyhjentämään likavesisäiliö.

Pysähdys ja pysäköinti

→ Päästä turvakytkin irti.
→ Käännä ohjelmanvalintakytkin asen- toon imurointi.
→ Aja hiukan eteenpäin ja ime jäljellä oleva loppuvesi pois.
→ Nosta imupalkki.
→ Lataa tarvittaessa akku.

Likaveden laskeminen pois

△VAROITUS

Noudata jäteveden käsittelyä koskevia pai-kallisia määräyksiä.

→ Ota laskuletku kiinnittimestä ja laske letku sopivan kokoomasäiliön päälle.

→ Paina annostuslaite kokoon tai taita se.
→ Avaa annostuslaitteen kansi.
→ Päästä likavesi valumaan pois - säädä ve- simäärää paineella tai letkua taittamalla.
→ Huuhtele likavesisäiliö puhtaalla vedellä.

Raikasveden laskeminen pois

→ Kierrä raikasvesisäilion sulkutulppa irti.

Kuljetus

⚠VAARA

Loukkaantumisvaara! Laitteella saa lastaus- ja purkaustapauksissa ajaa alle maksimiarvon olevilla ramppikaltevuksilla (katso "Tekniset tiedot"). Aja hitaasti.

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Nosta kuljetusalustan poljin.
→ Työnnä laitetta työntökahvasta.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠VAARA

Loukkaantumisvaara! Ennen kaikkia lait- teeseen kohdistuvia töitä, aseta ohjelman- valintakytkin asentoon "OFF" ja vedä lata- uslaitteen verkkopistoke irti pistorasiasta.

Vedä akkupistoke irti koneesta.

→ Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se.

Huoltokaavio

Jokaisen käyttökerran jälkeen HUOMIO

Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivisia puhdistusaineita.

→ Laske likavesi ulos.
→ Huuhtele likavesisäiliö puhtaalla vedellä.

→ Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla.
→ Tarkasta nukkasihti, puhdista tarvitta-essa.
→ Puhdista imuhuulet ja pyyhkäisyhuulet, tarkasta niiden kuuluneisuus ja vaihda ne tarvittaessa uusiin.
→ Tarkasta harjan kuluneisuus, vaihda tarvittaessa uuteen (katso "Huoltotyöt").
→ Akun lataaminen: Jos lataustila on alle 50 %, lataa akku kokonaan ja keskeytyksettä. Jos lataustila on yli 50 %, lataa akkua vain, jos seuraavalla käyttökerralla tarvitaan täyttä toiminta-aikaa.

Viikoittain

→ Lataa akku säännöllisessä käytössä vähintään kerran viikossa kokonaan ja keskeytyksettä.

Kuukausittain

→ Tarkasta akkujen navat hapettumisen varalta, harjaa tarvittaessa hapettumat pois. Varmista, että liitoskaapelit ovat tiukasti kiinnitettyinä.
→ Puhdista likavesisäiliön ja kannen väli-set tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin.
→ Puhdista sihti.
→ Tarkasta huollettavien akkujen kennojen hapon väkevyys.
→ Jos laitteen seisonta-aika on pitkä, jätä laite paikalleen vain täysin ladatuilla akuilla varustettuna. Lataa akku uudestaan kokonaan vähintään kerran kuukaudessa.

Vuosittain

→ Anna asiakaspalvelun suorittaa määrä- tyt tarkastukset.

Huoltotoimenpiteet

Sihdin puhdistus

→ Avaa kansi.
→ Kierrä kantta myötäpäivään ja irrota se.
→ Irrota kannen alla oleva sihti ja puhdista se.
→ Aseta sihti paikoilleen.
→ Aseta kansi paikalleen ja kiinnitä se kääntämällä vastapäivään
→ Sulje suojus.

Imuhuulien vaihto tai kääntäminen

1 2 CHANGE LIP

1 K u l u m i s m e r k k 2 Imuhuuli

Imuhuulet pitää vaihtaa, kun ne ovat kulu-neet kulumismerkkiin asti.

→ Poista imupalkki.
→ Kierrä tähtikahvat irti.

→ Vedä muoviosat irti.
→ Vedä imuhuulet irti.
→ Työnnä sisään uudet tai käännytyt imuhuulet.
→ Työnnä muoviosat takaisin paikalleen.
→ Kierrä tähtikahvat paikalleen ja kiristä ne.

Kiekkoharjan vaihto

→ Paina laitetta työntökahvalla alas, jotta puhdistuspää nousee ylös.
→ Paina harjanvaihto-poljin alas vastustuskohdan ohitse.

→ Vedä laitetta taaksepäin, jotta levyharjaan pääsee käsiksi.
→ Aseta uusi levyharja lattialle laitteen eteen.
→ Aja laite puhdistuspään ollessa nostettuna ylös uuden levyharjan päälle ja laske puhdistuspää alas. Harja lukittuu harjakäyttöön.

Likavesisäilion poistaminen

→ Laske likavesi ulos.

→ Nosta likavesisäiliö pois ja aseta si-vuun.

Akut

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneuvon käyttöohjeessa.
	Käytä silmäsuojusta
	Pidä lapset loitolla haposta ja akuista.
	Räjähdysvaara
	Avotuli, kipinät ja tupakointi kielletty
	Syövyttämisvaara
	Ensiapu
	Varoitus
	Hävittäminen
	Älä heitä akkua jäteastiaan

	Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajoneuvon käyttöohjeessa.
	Käytä silmäsuojusta
	Pidä lapset loitolla haposta ja akuista.
	Räjähdysvaara
	Avotuli, kipinät ja tupakointi kielletty
	Syövyttämisvaara
	Ensiapu
	Varoitus
	Hävittäminen
	Älä heitä akkua jäteastiaan

⚠ VAARA

Räjähdysvaara. Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennoliitosten päälle.

Loukkaantumisvaara. Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkua koske- vat työt.

Suositeltavat akut

	Tilausnro	*	Ilmanvirtaus [m3/h] **
76 Ah - huoltova-paa	6.654-093.01)	1,82 0,73
80 Ah - vähä-huoltoinen	6.654-290.01)	6,60 2,64
* Akkujen lataustilan vähimmäistilavuus** Ilman vähimmäisvirtaus akkujen lataus-tilan ja ympäristön välillä

Laite tarvitsee 2 akkua

^1) Täydellinen setti (24 V/76 Ah) sis. liitäntäkaapelin, tilaus-nro. 4.035-447,0

^2) Täydellinen setti (24 V/80 Ah) sis. liitäntäkaapelin, tilaus-nro. 4.035-990,0

Aseta akku paikoilleen ja liitä se.

→ Laske likavesi ulos.
→ Nosta likavesisäiliö pois ja aseta si-vuun.
→ Vedä akkupistoke irti.

→ Aseta akut laitteesen kuten yllä on esi- tetty.
→ Aseta välikappale akkujen ja laitteen väliin kuvassa esitetylle puolelle.

△VARO

Akkuja paikalleen asetettaessa/poistetta-essa koneen seisontavakaus voi voi muutta epästabiliiksi, varmista varma seisonta.

→ Yhdistä navat mukana olevilla liitäntäkaapeleilla.
→ Liitä mukana toimitettu liitoskaapeli vielä vapaisiin akun napoihin (+) ja (-).

HUOMIO

Jos polariteetti on väärä (plus- ja miinusnapa) ohjauselekroniikka rikkoutuu.

Huomioi, että napaisuus on oikein.

→ Aseta likavesisäiliö takaisin laitteeseen.

Huomautus:

Lataa akut ennen laitteen käyttöönottoa.

Katso kohtaa "Akkujen lataaminen".

Paristojen poistaminen

→ Aseta ohjelmanvalintakytkin asentoon "OFF".
→ Vedä akkupistoke irti.
→ Nosta likavesisäiliö pois ja aseta si-vuun.
→ Irrota kaapeli akun miinus-navasta.
→ Irrota jäljellä olevat kaapelit paristoista.
→ Irrota pidikepalikat tai vaahtomuoviosat.

△VARO

Akkuja paikalleen asetettaessa/poistetta-essa koneen seisontavakaus voi voi muutta epästabiiliksi, varmista varma seisonta.

→ Ota paristot pois.
→ Hävitä käytetyt paristot voimassa olevi- en määräysten mukaisesti.

Huoltosopimus

Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa.

Suojaaminen pakkaselta

Jäätymisvaarassa:

→ Tyhjennä raikas- ja likavesisäiliö.
→ Säilytä laite pakkaselta suojatussa ti- lassa.

Häiriöt

⚠VAARA

Loukkaantumisvaara! Ennen kaikkia laitteeseen kohdistuvia töitä, aseta ohjelmanvalintakytkin asentoon "OFF" ja vedä latauslaitteen verkkopistoke irti pistorasiasta. Vedä akkupistoke irti koneesta.

→ Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se.

Näytössä näkyvät häiriöilmoitukset

Display-näyttö: Korjaus
ERR B	Tarkasta, estääkö vieras esine harjan pyörimisen, poista esine tarvittaessa.
ERR T Soita asiakaspalveluun
LOW BAT Lataa akku
ERR TEMP Anna laitteen	jäähtyä.
HANDS OFF	Päästä turvakytkin vapaaksi ja odota kunnes käyttötunnit tai akun lataustila näytetään. Paina sitten taas turvakytkintä.
ERR REL	Aseta ohjelmanvalintakytkin asentoon "OFF", päästä turvakytkin vapaaksi, odota 3 sekuntia, kytke uudelleen päälle.Soita asiakaspalveluun häiriön toistuessa
ERR PWM Soita asiakaspalveluun

Häiriöt ilman näyttöä näytössä

Häiriö Korjaus
Laitetta ei voida käynnistää	Valitse ohjelmanvalintakytkimellä haluttu ohjelma.
	Käytä turvakytkintä.
	Liitä akkupistoke.
	Tarkasta akku, lataa tarvittaessa.
	Tarkasta ovatko akkujen navat kytkettyinä.
Riittämätön vesimäärä	Tarkasta raikasvesitaso, tarvittaessa täydennä säiliö
	Nosta vesimäärää vesimäärän säätönupilla.
	Puhdista sihti.
Riittämätön imuteho	Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin.
	Likavesisäiliö on täynnä, pysäytä laite ja tyhjennä likavesisäiliö.
	Puhdista nukkasihti.
	Puhdista imupalkin imuhuulet, tarvittaessa vaihda uusiin
	Tarkasta, onko likaveden laskuletkun kansi kiinni.
	Tarkasta imupalkin säätö.
	Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa.
	Tarkasta imuletkun tiiviys, vaihda tarvittaessa.
Riittämätön puhdistustulos	Tarkasta harjojen kuluneisuus, vaihda tarvittaessa uusiin.
Imuturbiini käy epäta-saisesti.	Puhdista uimuri.
Harja ei pyöri Tarkasta,	estääkö vieras esine harjan pyörimisen, poista esine tarvittaessa.
	Jos elekroniikassa oleva ylivirtakytkin on lauennut, kierrä ohjelmanvalintakytkin asentoon "OFF" ja valitse sitten jälleen haluttu ohjelma.
Tärinöitä puhdistettees-sa	Käytä tarvittaessa pehmeämpää harjaa.
Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle.

Uimurin puhdistus

→ Avaa likavesisäilion kansi.

→ Vedä uimurikotelo ylöspäin ulos.
→ Vapauta pidikeklemmari.
→ Puhdista uimuri ja alaosa.
→ Kokoa uimurikotelo ja pistä se laittee-seen.

Varusteet

Nimike Osa-nro Kuvaus
Levyharja, valkoinen (erittäin pehmeä)	4.905-024.0	Arkojen pintojen varovaiseen puhdistukseen.
Levyharja, luonnonvärinen (pehmeä)	4.905-023.0	Luonnonkuiduista siistimiseen ja kiillottamiseen.
Levyharja, punainen (keskikova, vakio)	4.905-022.0	Käytettäväksi kaikissa tavallisissa puhdistustehtävissä.
Levyharja, musta (kova)	4.905-025.0	Pahoihin likaantumiin ja peruspuhdistukseen. Vain ei aroille päällysteille.
Kiillotuskankaan käyttölevy	4.762-533.0	Puhdistamisen laikkoja käyttäen. Pikavaihtokytkimellä ja keskuslukolla.
Laikka, punainen (keskikova) 6.369-470.0	Kaikkien lattioiden puhdistamiseen ja siistimiseen.
Laikka, vihreä (keskikova)	6.369-472.0	Pahoin likaantuneiden lattioiden puhdistamiseen ja peruspuhdistukseen.
Laikka, valkoinen 6.369-469.0 Lattioiden	killottamiseen.
Laikka, musta (kova)	6.369-473.0	Sitkeisiin likaantumiin ja peruspuhdistukseen.
Mikrokuitulaikka	6.905-526.0	Hienokivilaattojen ylläpitopuhdistus ja peruspuhdistus
Laikka, beige (luonnonharjasosia)	6.371-081.0	Kovien ja elastisten päällysteiden kiillottamiseen ja parantamiseen.
Timanttikangas, valkoinen	6.371-256.0	Karkeapuhdistukseen ja arvonparantamiseen. Poistaa pienet naarmut ja huo-lehtii puhtaasta, silkinhimmeästä pinnasta.
Timanttikangas, keltainen	6.371-257.0	Karkeapuhdistukseen ja arvonparantamiseen. Poistaa pienet naarmut ja huo-lehtii homogeenisesta ja kirkkaasta pinnasta.
Timanttikangas, vihreä	6.371-238.0	Korkeakiiltopäällysteisten lattiapäällysteiden kiillottamiseksi ja terrezzo- ja luon-nonkivipintojen pikakiillottamiseksia.
Imupalkki, 850 mm, suora	4.777-401.0
Imupalkki, 850 mm, taivutettu	4.777-411.0
Homebase Box -setti	4.035-406.0
Moppipidike	9.753-023.0
Adapteri Homebase	5.035-488.0
Kaksoishaka	6.980-077.0
Moppiklipsi	6.980-078.0
Pullokoukku	6.980-080.0
Yleiskoukku	4.070-075.0

Tekniset tiedot

Teho
Nimellisjännite	V	24
Akukapasiteetti	Ah(5h)	80/76
Keskimääräinen tehonotto	W	1100
Nimellisteho imuturbiini	W	500
Nimellisteho harjakäyttö	W	600
Imurointi
Imuteho, ilmamäärä(maks.)	l/s	24
Imuteho, alipaine (maks.)	kPa(mbar)	12 (120)
Puhdistusharjat
Harjan kierrosluku	1/min	155
Harjan halkaisija	mm	430
Mitat ja painot
Teoreettinen pintateho	m^2/h	1600
Maks. työalueen nousu	%	2
Raikas-/likavesisäiliön ti-lavuus	l	25/25
Maks. veden lämpötila	°C	60
Ulkoilman lämpötila	°C	5...40
Tyhjäpaino (kuljetuspaino)	kg	109(107)
Kokonaispaino (käyttö-valmiina)	kg	137(135)
Akkulokeron mitat	mm	350 x350
Mitatut arvot EN 60335-2-72 mukaisesti
Tärinän kokonaisarvo	m/s^2	< 2,5

Epävarmuus K	m/s2	0,2
Äänenpainetaso L_pA	dB(A)	66
Epävarmuus K_pA	dB(A)	1
Äänitehotaso L_WA + epä-varmuus K_WA	dB(A)	81

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Lattiapuhdistin

Tyyppi: 1.127-xxx

1.515-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

Sovelletut harmonisoidut standardit

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Jäätumiskaitse.... ET 6

Rikked ET 6

Tarvikud....ET 8

Tehnilised andmed ..... ET 8

Lisavarustus ja varuosad
