KÄYTTÖOHJE Zone Wireless LOGITECH

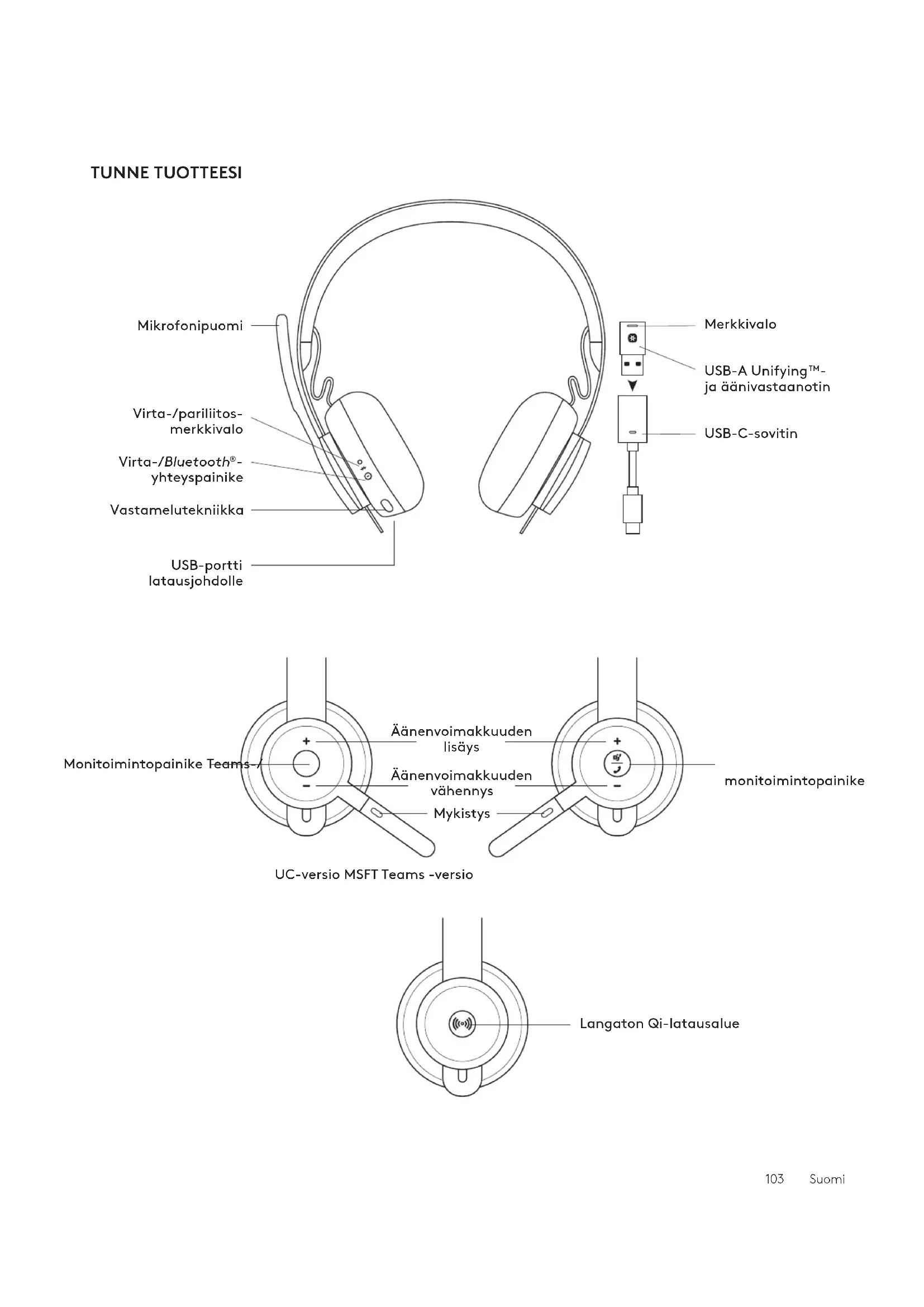

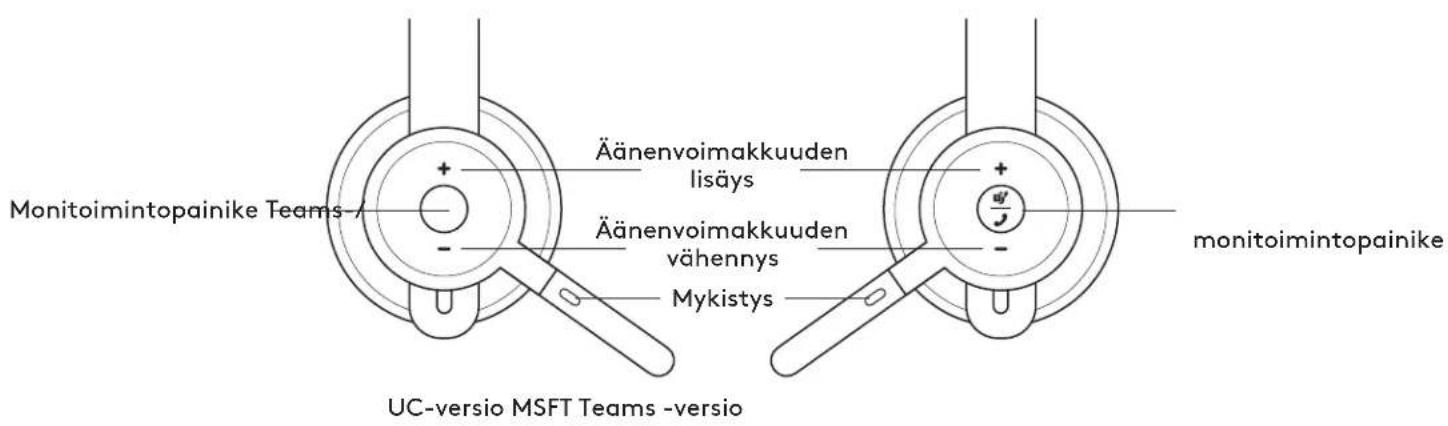

yhteyspainike USB-portti latausjohdolle USB-C-sovitin Merkkivalo USB-A Unifying™- ja äänivastaanotin Äänenvoimakkuuden lisäys Äänenvoimakkuuden vähennys Mykistys Monitoimintopainike Teams-/ monitoimintopainike Langaton Qi-latausalue UC-versio MSFT Teams -versio 103 SuomiUSB-A USB-C ADAPTER USB-A | USB-C Zone Wireless 2 s

2. USB-A Unifying™- ja äänivastaanotin

6. Käyttäjän dokumentaatio

1. Paina virtapainiketta sekunnin ajan.

2. Kun virta on kytketty päälle, merkkivalo

muuttuuvalkoiseksi. Jos laitteita ei ole yhdistetty, valovilkkuu hitaasti valkoisena. PARILIITOS BLUETOOTHIN

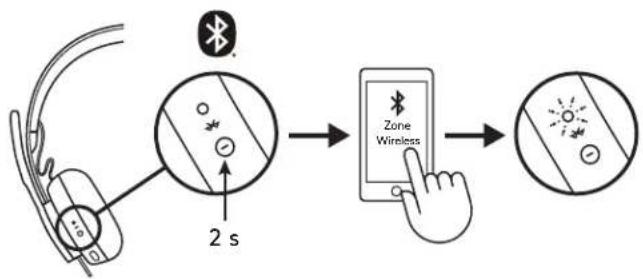

1. Paina virtapainiketta 2 sekunnin ajan. Merkkivalo vilkkuu

nopeasti valkoisena.

2. Avaa tietokoneella Bluetooth

4. Kun pariliitos on muodostettu, merkkivalo alkaa palaa

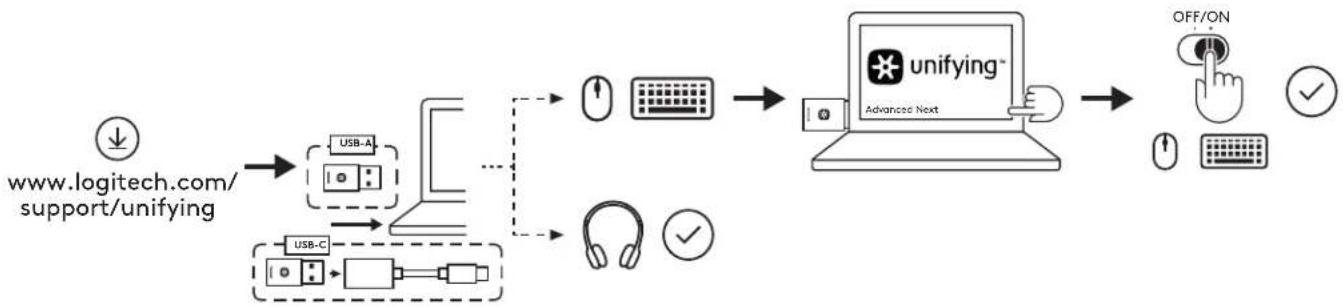

Unifying -ohjelmisto osoitteesta www.logitech.com/support/unifying.

Liitä Zone Wireless Plus -vastaanotin tietokoneen USB-A-porttiin. USB-C Liitä USB-A-vastaanotin USB-C-sovittimeen. Liitä sovitin sitten tietokoneen USB-C-porttiin.

3. Zone Wireless Plus -kuulokemikrofoni on valmiiksi pariliitetty mukana toimitettavan vastaanottimen kanssa.

Riittää, että kytket kuulokemikrofoniin virran. Kun pariliitos on muodostettu, vastaanottimen merkkivalo palaa yhätasaisesti valkoisena. Kuulokemikrofonin merkkivalo puolestaan alkaa palaa tasaisesti valkoisena.

4. Hiirten ja näppäimistöjen pariliittäminen:

a. Käynnistä ohjelmisto ja napsauta toistuvasti Seuraava oikeasta alakulmasta. Jos käytössä on jo muita Unifying- vastaanottimia (varustettu -logolla), irrota ne. b. Etsi hiirten ja näppäimistön virtaliukukytkin. Sammuta kustakin laitteesta virta ja kytke ne uudelleen päälle pariliitoksen muodostamisen viimeistelemiseksi. – Jos pariliitos onnistuu, toimi näyttöön tulevien ohjeiden mukaisesti ja testaa pariliitoksen toiminta. – Jos pariliitos epäonnistuu, kokeile uudelleen tai käy tukisivullamme osoitteessa www.logitech.com/support/zonewirelesspluspairing. HUOMAUTUS: Voit pariliittää jopa kuusi Logitech Unifying -oheislaitetta.

KUULOMIKROFONIN SÄÄTÄMINEN

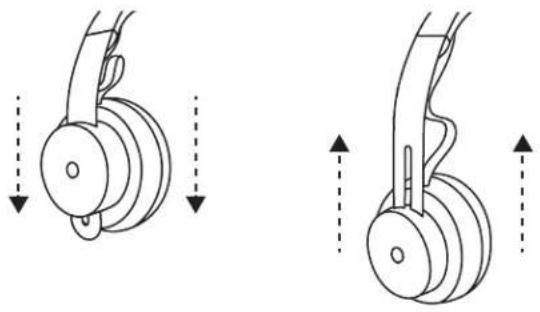

1. Säädä kuulokemikrofonia liu’uttamalla korvakuppeja

ylöstai alas pantaosaa pitkin.

2. Kuulokemikrofonin säätäminen voi olla helpompaa,

josse on asetettu päähän. Liikuta korvakuppeja ylös jaalas pantaosaa pitkin, kunnes ne istuvat korvien päällämukavasti.

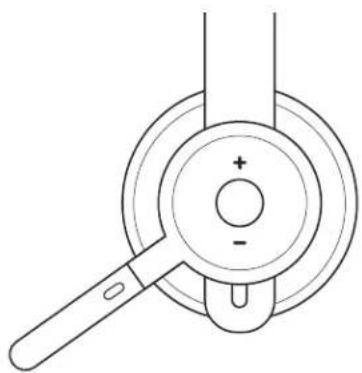

MIKROFONIPUOMIN SÄÄTÄMINEN

1. Mikrofonipuomi kääntyy 270 astetta. Voit käyttää sitä

vasemmalla tai oikealla puolella. Äänikanava vaihtuu automaattisesti sen mukaan, kummalla puolella mikrofonia käytetään.

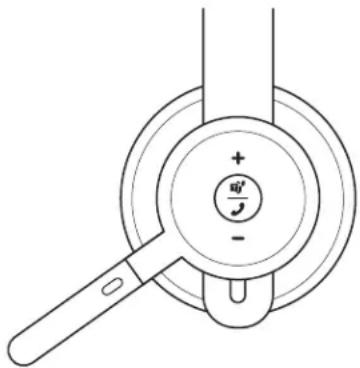

2. Joustava mikrofonipuomi – säädä puomin asentoa,

jottaäänesi kuuluu paremmin. OFF/ON www.logitech.com/ support/unifying Advanced NextUSB-AUSB-C 105 SuomiKUULOKEMIKROFONIN SÄÄTIMET TEAMS-versio Käyttö Painike Toiminta Puhelusäätimet Vastaa puheluun / Lopeta puhelu Monitoimintopainike Lyhyt painallus Hylkää puhelu 2 sekunnin painallus Jatka puhelua Lyhyt painallus Siirrä käynnissä oleva puhelu toiseen laitteeseen Lyhyt painallus Teams-toiminnot Tarkista Teams-yhteys Lyhyt painallus Teams-pikakäyttö Lyhyt painallus Vastaa Teams- ilmoituksiin Lyhyt painallus Teams-äänitaitojen (Cortana) käynnistäminen 2 sekunnin painallus Mediapainikkeet Toista/tauko Monitoimintopainike Kaksi painallusta Seuraava raita Monitoimintopainike ja ”+” Lyhyt painallus Edellinen raita Monitoimintopainike ja ”–” Lyhyt painallus Äänenvoimakkuus Äänenvoimakkuuden lisäys

Lyhyt painallus Äänenvoimakkuuden vähennys

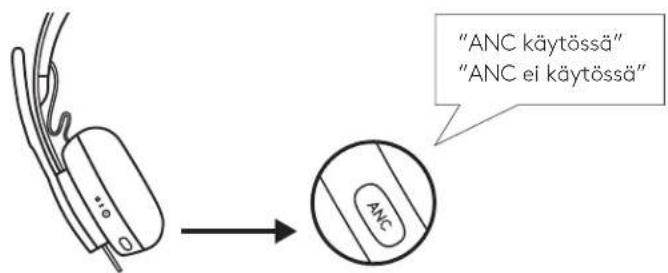

Lyhyt painallus Kuulokemikrofoniyhteys ja paristojen tila Tarkista yhteys ja paristojen kesto ”+” ja ”–” Lyhyt painallus MSFT Teams -versio 106 Suomi”ANC käytössä” ”ANC ei käytössä” VASTAMELUTEKNIIKKA (ANC) Vastamelutekniikka sulkee ympäröivän hälyn ulkopuolelle, jotta voit keskittyä käsillä olevaan tehtävään.

1. Paina ANC-painiketta korvakupin sivulla.

2. Vastamelutoiminnon käyttöön ottamisesta ja käytöstä

poistamisesta ilmoitetaan ääni-ilmoituksella. Ilmoitukset voidaan poistaa käytöstä Logi Tune -sovelluksessa. MYKISTYS Mykistys Käännä mikrofonin puomi ylös mykistääksesi mikrofonin Ääni-ilmoitukset kertovat, koska mikrofonin mykistys on käytössä ja koska ei ”Mykistys käytössä” ”Mykistys ei käytössä” Käännä mikrofonin puomi alas poistaaksesi mykistyksen Huomaa: – Teams-toimintoja voi käyttää vain, kun Teams on käynnissä lukitsemattomalla tietokoneella. – Mediasäädintoiminnot riippuvat sovelluksesta. – Puhelutoiminnot ovat aina ensisijaisia. Kun yhdistettynä on kaksi laitetta, Bluetooth

-yhteyden kautta yhdistetty laite onetusijalla vastaanottimen kautta yhdistettyyn laitteeseen nähden. Kunyhdistettynä on kaksi Bluetooth

-laitetta, viimeksi käytetty laite on etusijalla toiseen nähden. Vihje: Painikkeiden mukautustoiminnot ja musiikin taajuuskorjauksen säätimet ovat käytettävissä Logi Tune -sovelluksessa. UC-versio Käyttö Painike Toiminta Puhelusäätimet Vastaa puheluun / Lopeta puhelu Monitoimintopainike Lyhyt painallus Hylkää puhelu 2 sekunnin painallus Ääniavustaja Monitoimintopainike 2 sekunnin painallus Mediapainikkeet Toista/tauko Monitoimintopainike Kaksi painallusta Seuraava raita Monitoimintopainike ja ”+” Lyhyt painallus Edellinen raita Monitoimintopainike ja ”–” Lyhyt painallus Äänenvoimakkuus Äänenvoimakkuuden lisäys

Lyhyt painallus Äänenvoimakkuuden vähennys

Lyhyt painallus Kuulokemikrofonin tila Tarkista yhteys ja paristojen kesto ”+” ja ”–” Lyhyt painallus UC-versio 107 SuomiVirta on päällä tai akku on ladattu Akku latautuu Akku vähissä Bluetooth

-pariliitoksen muodostamistila Bluetooth

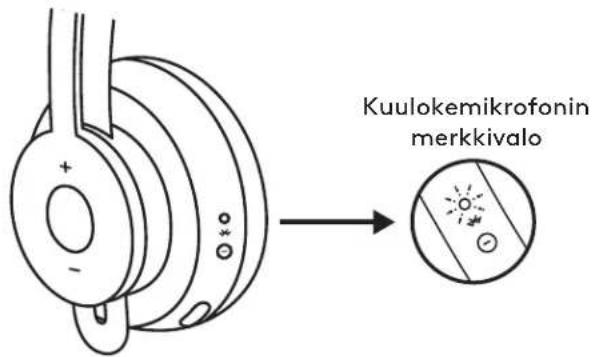

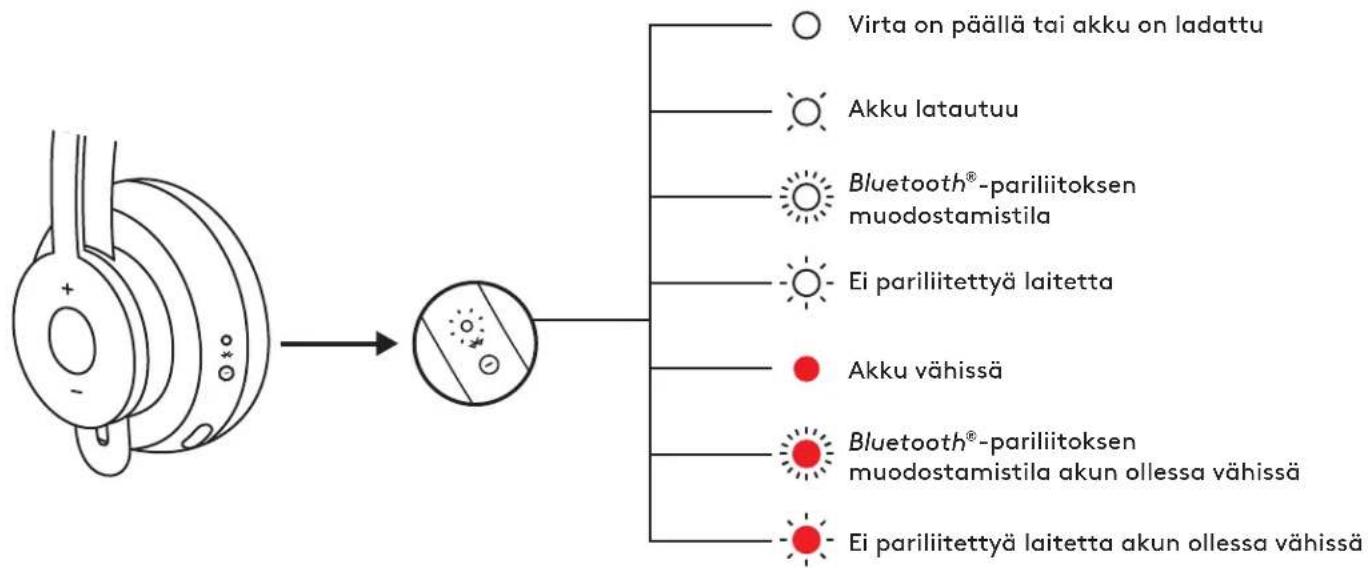

-pariliitoksen muodostamistila akun ollessa vähissä Ei pariliitettyä laitetta Ei pariliitettyä laitetta akun ollessa vähissä KUULOKEMIKROFONIN MERKKIVALO Valo Tila Valkoinen Palaa tasaisesti Virta on päällä tai akku on ladattu Hengitystehoste Akku latautuu Sykkii nopeasti Bluetooth

-pariliitoksen muodostamistila Sykkii hitaasti Ei pariliitettyä laitetta Punainen Palaa tasaisesti Akku vähissä Sykkii nopeasti Bluetooth

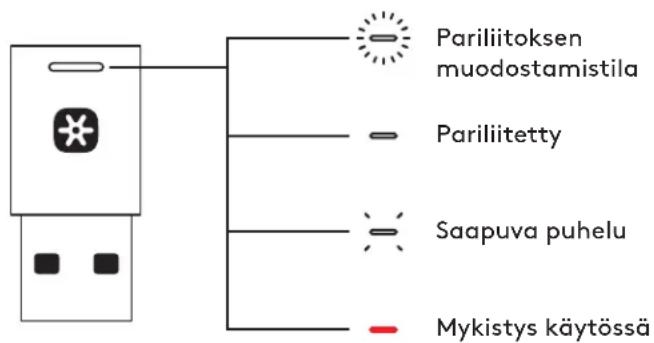

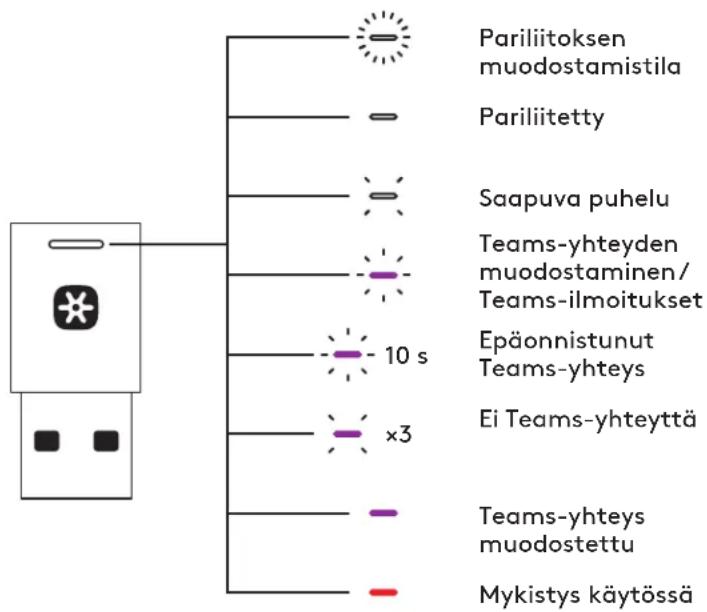

-pariliitoksen muodostamistila akun ollessa vähissä Sykkii hitaasti Ei pariliitettyä laitetta akun ollessa vähissä 108 SuomiVASTAANOTTIMEN MERKKIVALO TEAMS-versio Valo Tila Valkoinen Vilkkuu nopeasti Pariliitoksen muodostamistila Palaa tasaisesti Pariliitetty Vilkkuu toistuvasti päälle ja pois päältä Saapuva puhelu Violetti Sykkii Teams-yhteyden muodostaminen / Teams-ilmoitukset Vilkkuu 10 sekuntia ja sammuu Epäonnistunut Teams-yhteys Vilkahtaa kolmesti ja sammuu Ei Teams-yhteyttä Palaa tasaisesti Teams-yhteys muodostettu Punainen Palaa tasaisesti Mykistys käytössä Pariliitoksen muodostamistila Pariliitetty Epäonnistunut Teams-yhteys Saapuva puhelu Mykistys käytössä Ei Teams-yhteyttä

10 s Teams-yhteys muodostettu UC-versio Valo Tila Valkoinen Vilkkuu nopeasti Pariliitoksen muodostamistila Palaa tasaisesti Pariliitetty Vilkkuu toistuvasti päälle ja pois päältä Saapuva puhelu Punainen Palaa tasaisesti Mykistys käytössä Pariliitoksen muodostamistila Pariliitetty Saapuva puhelu Mykistys käytössä Huomaa: Vastaanottimen valo ilmaisee vain kuulokemikrofonin tilaa. Teams-yhteyden muodostaminen / Teams-ilmoitukset 109 Suomiwww.logitech.com/tune

Sovelluksen asentaminen

1. Lataa Logi Tune -tietokoneohjelmisto osoitteesta

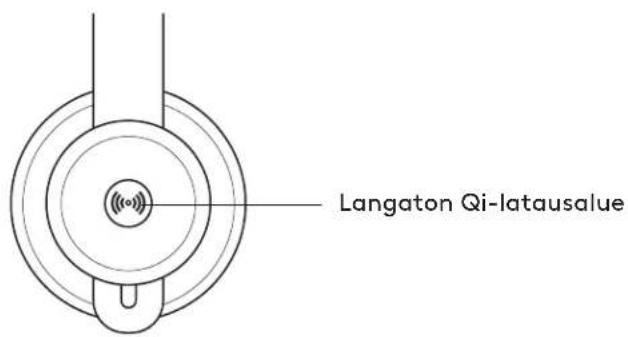

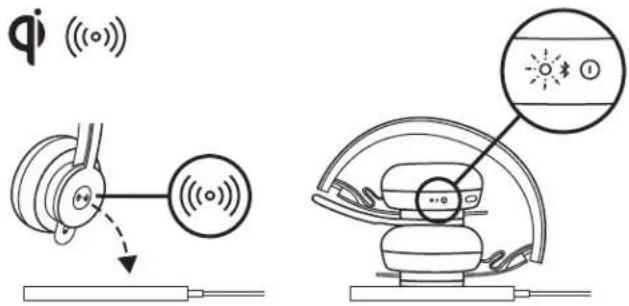

1. Taita kuulokemikrofoni kokoon niin, että korvakupin

langattoman lataamisen kuvake on ulkopuolella.

2. Aseta korvakuppi langattoman lataamisen kuvake

edellä langattomaan Qi-latausalustaan.*

3. Merkkivalo hengittää valkoisena ladattaessa.

4. Merkkivalo palaa tasaisesti valkoisena, kun lataus

onvalmis. – 2 tunnin lataus lataa akun täyteen. *Langaton Qi-latausalusta on hankittava erikseen. Kuulokemikrofonin merkkivalo LATAUTUU Kuulokemikrofonin virta katkaistaan automaattisesti, kunsitä ei käytetä. Lepotilaan siirtymistä voidaan säätää Logi Tune -sovelluksessa. Kuulokemikrofonin merkkivalo muuttuu PUNAISEKSI, kunakku on vähissä. Lataaminen USB-johdon kautta

1. Kytke USB-C-johto korvakupin alaosan USB-C-porttiin.

2. Kytke USB-A-pää tietokoneen tai verkkolaitteen USB-A-

3. Merkkivalo hengittää valkoisena ladattaessa.

4. Merkkivalo palaa tasaisesti valkoisena, kun lataus

onvalmis. – 2 tunnin lataus lataa akun täyteen. – 5 minuutin lataus antaa tunnin puheaikaa.

5. Kuulokemikrofonia voidaan käyttää vastaanottimen

-pariliitoksen kautta lataamisen aikana. 110 SuomiSIVUÄÄNEN SÄÄTÄMINEN Sivuäänen avulla kuulet oman äänesi keskusteluiden aikana, jotta tiedät, kuinka kovaa puhut. Valitse Logi Tune -sovelluksesta sivuääniominaisuus (Sidetone) ja säädä asetus mielesi mukaan. – Korkeampi asetus tarkoittaa, että kuulet enemmän ulkopuolista ääntä. – Matalampi asetus tarkoittaa, että kuulet vähemmän ulkopuolista ääntä.

AUTOMAATTISEN LEPOTILAN AJASTIN

Kuulokemikrofonista sammutetaan virta automaattisesti, kun se on ollut käyttämättä tunnin ajan. Säädä automaattisen lepotilan ajastinta Logi Tune -sovelluksessa. KUULOKEMIKROFONIN PALAUTTAMINEN Jos haluat palauttaa kuulokemikrofonin alkuperäisasetuksiinsa, kytke siihen virta ja paina ANC-painiketta ja äänenvoimakkuuden ’–’-painiketta yhtä aikaa viiden sekunnin ajan. Kuulokemikrofonin asetukset on palautettu, kun siitä sammuu virta ja merkkivalo sammuu.

KUULOKEMIKROFONIN PÄIVITTÄMINEN

Sekä kuulokemikrofoni että vastaanotin kannattaa päivittää. Lataa sitä varten Logi Tune -tietokoneohjelmisto osoitteesta www.logitech.com/tune KUULOKEMIKROFONI: Korkeus × leveys × syvyys: 174,7 × 176,7 × 70,7 mm PAINO: 0,1808 kg KORVATYYNYT: Korkeus × leveys × syvyys: 70,7 × 70,7 × 16,4 mm VASTAANOTIN: Korkeus × leveys × syvyys: 35,5 × 16,2 × 5,3 mm SOVITIN: Korkeus × leveys × syvyys: 106,7 × 17,5 × 10,1 mm MITAT 111 Suomi© 2021 Logitech, Logi ja Logitech-logo ovat Logitech Europe S.A:n tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Logitech ei vastaa mistään virheistä, joita tässä käyttöoppaassa voi esiintyä. Esitettyjä tietoja voidaan muuttaa ilman erillistä ilmoitusta. Toimii yleisten puhelusovellusten kanssa lähes kaikissa käyttöympäristöissä ja -järjestelmissä. Toimii Windows-, Mac- tai Chrome-tietokoneiden kanssa USB-C- tai USB-A-portin tai Bluetooth

-yhteyden kautta sekä Bluetooth

yhteyttä käyttävien iOS- tai Android-laitteiden kanssa. Mikrofonityyppi: Kaksi pallokuvioista MEMS-mikrofonia Taajuusvaste (kuulokemikrofoni): 30~13 kHz / −10 dB (musiikkitilassa), 100~8 kHz (puhetilassa) Taajuusvaste (mikrofoni): 85~20 kHz / −3dB Paristotyyppi: Sisäinen akku (litiumioni) Akun kesto (puheaika): 14 tuntia (vastameluominaisuus päällä), 15tuntia (vastameluominaisuus poissa päältä) Akun kesto (kuunteluaika): 14 tuntia (vastameluominaisuus päällä), 16 tuntia (vastameluominaisuus poissa päältä) Bluetooth

-versio: 5.0 Langaton kantama: Jopa 30 m (100 jalkaa) (näköyhteys vaaditaan) Langaton Qi-lataaminen käytössä USB-A–C-latausjohto: 130 cm (4,25 jalkaa)
