Zone Wireless - Kõrvaklapid LOGITECH - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta kõrvaklapid
Bränd	Logitech
Mudel	Zone Wireless
Kõrvaklappide mõõtmed (K x L x S)	174,7 × 176,7 × 70,7 mm
Kõrvaklappide kaal	180,8 g (0,1808 kg)
Vastuvõtja mõõtmed (K x L x P)	35,5 × 16,2 × 5,3 mm
USB-C adapteri mõõtmed (K x L x P)	106,7 × 17,5 × 10,1 mm
Aku tüüp	Integreeritud liitiumioonaku
Vestluse aku kestvus (ANC sisse lülitatud)	14 tundi
Vestluse aku kestvus (ANC välja lülitatud)	15 tundi
Kuulamise aku kestvus (ANC sisse lülitatud)	14 tundi
Kuulamise aku kestvus (ANC välja lülitatud)	16 tundi
Täieliku laadimise aeg	2 tundi
Kiirlaadimine (5 min = 1 tund vestlust)	Jah
Bluetoothi versioon	5.0
Juhtmeta ulatus	Kuni 30 m (avatud alal)
Mikrofoni tüüp	Kahekordne MEMS omnidirektsionaalne
Sageduskarakteristik (kõrvaklapid - muusikarežiim)	30 Hz – 13 kHz (at -10 dB)
Sageduskarakteristik (kõrvaklapid - vestlusrežiim)	100 Hz – 8 kHz
Sageduskarakteristik (mikrofon)	85 Hz – 20 kHz (at -3 dB)
Peamised funktsioonid	Bluetooth multipoint, ANC, mikrofoni vaigistamine pööramise teel, Teamsi nupp (MSFT versioon), UC ühilduvus, juhtmeta Qi laadimine, Logi Tune rakendus
Hooldus ja puhastamine	Pühkige pehme ja kuiva lapiga. Ärge kasutage kemikaale.
Karbi sisu	Kõrvaklapid, USB-A Unifying + heli vastuvõtja, USB-C–A adapter, USB-A/USB-C laadimiskaabel (130 cm), transpordikott, dokumentatsioon

Korduma kippuvad küsimused - Zone Wireless LOGITECH

Kuidas siduda Zone Wireless kõrvaklappe Bluetoothi kaudu?

Hoidke sisse/välja nuppu 2 sekundit all, kuni indikaator vilgub kiiresti valgelt. Avage oma seadme Bluetoothi seaded ja valige loendist Zone Wireless Plus. Kui sidumine on lõpule viidud, muutub indikaator püsivalt valgeks.

Kuidas kasutada USB Unifying vastuvõtjat?

Sisestage USB-A vastuvõtja arvuti USB-porti. USB-C pordi puhul kasutage kaasasolevat USB-C adapterit. Kõrvaklapid on vastuvõtjaga eelnevalt seotud; lülitage kõrvaklapid lihtsalt sisse. Vastuvõtja indikaator muutub ühenduse loomisel püsivalt valgeks.

Kuidas aktiveerida ja desaktiveerida aktiivset mürasummutust (ANC)?

Vajutage kõrvaklapi küljel asuvat ANC nuppu. Häälteade teatab olekust ('ANC sisse lülitatud' või 'ANC välja lülitatud'). Saate need teated keelata rakenduses Logi Tune.

Kuidas mikrofon vaigistada?

Lihtsalt pöörake mikrofoni vars üles. Häälteade kinnitab vaigistamist ('Vaigistus sisse lülitatud'). Mikrofoni uuesti aktiveerimiseks pöörake vars alla.

Kuidas Zone Wireless kõrvaklappe laadida?

Saate laadida USB-C pordi kaudu kaasasoleva kaabliga (ühendage laadija või USB-porti) või juhtmevaba Qi laadija abil (ei kuulu komplekti). Laadimise ajal vilgub indikaator valgelt ja täislaadimisel muutub püsivalt valgeks. Täielik laadimine võtab 2 tundi; 5 minutit laadimist annab 1 tunni jagu vestlusaega.

Kuidas kõrvaklapid tehaseseadetele lähtestada?

Lülitage kõrvaklapid sisse, seejärel hoidke ANC ja Helitugevus - nuppe korraga 5 sekundit all. Kõrvaklapid lülituvad välja ja indikaator kustub, kinnitades lähtestamist.

Mis on aku kestvus?

ANC sisselülitamisel on aku kestvus 14 tundi vestlust ja 14 tundi kuulamist. ANC väljalülitamisel on see 15 tundi vestlust ja 16 tundi kuulamist. Aku on integreeritud liitiumioonaku.

Kuidas kasutada Teamsi funktsioone Microsoft Teamsi versioonil?

Mitmefunktsiooniline nupp võimaldab vastu võtta/lõpetada kõne, kontrollida Teamsi ühendust, kiiresti Teamsile juurde pääseda või Cortana käivitada. Teamsi teated on nähtavad vastuvõtja lilla indikaatori kaudu. Veenduge, et Teams on avatud ja arvuti on lukust avatud.

Kuidas kohandada nuppe ja seadistada ekvalaiserit?

Laadige arvutisse või mobiilseadmesse alla rakendus Logi Tune. Selles saate kohandada nuppe, reguleerida muusika ekvalaiserit, kohandada tooni, muuta ooterežiimi taimerit ja värskendada püsivara.

Mida tähendavad kõrvaklappide ja vastuvõtja erinevad valgusindikaatorid?

Kõrvaklappide puhul: püsiv valge = sisselülitatud/laetud; pulseeriv valge = laadimine; kiiresti vilkuv valge = Bluetoothi sidumine; aeglaselt vilkuv valge = ühtegi seadet pole seotud; püsiv punane = aku tühi. Vastuvõtja (Teamsi versioon) puhul: vilkuv valge = sidumine; püsiv valge = seotud; vahelduv valge = sissetulev kõne; lilla = Teamsi teade; püsiv punane = vaigistus sisse lülitatud.

KASUTUSJUHEND Zone Wireless LOGITECH

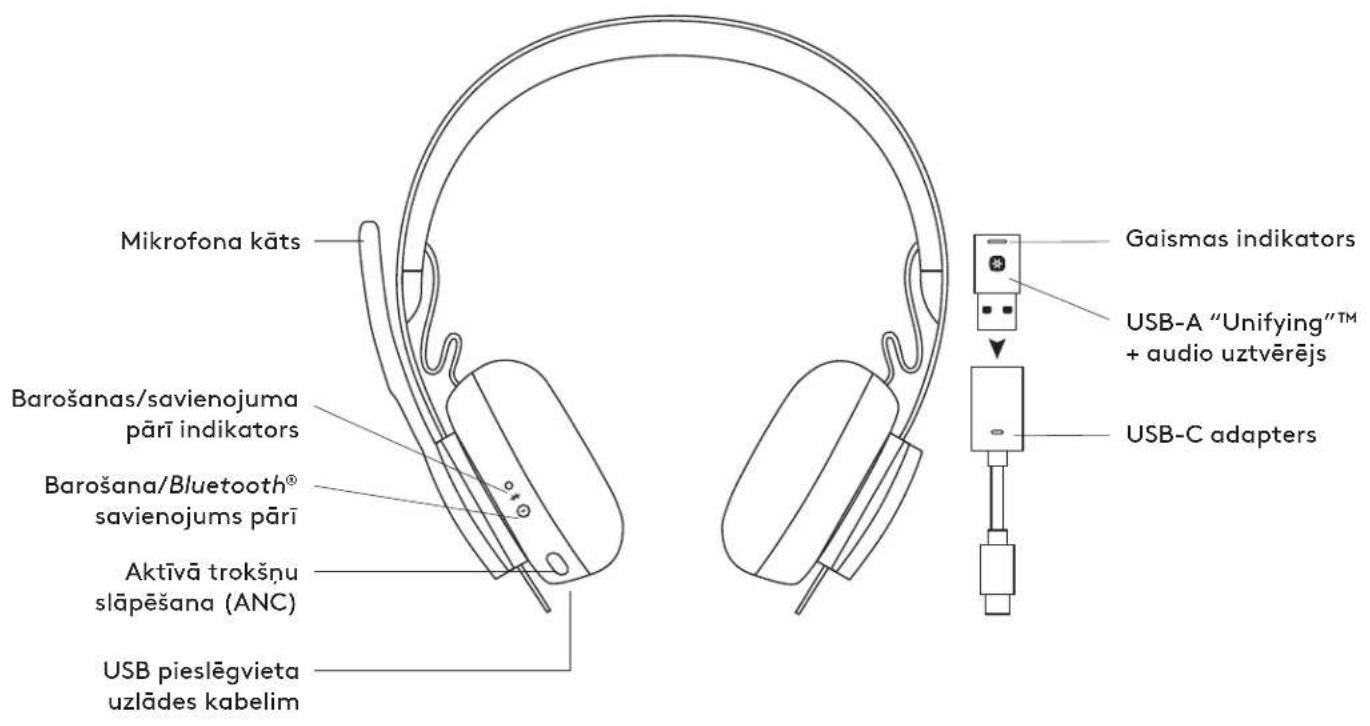

KARBI SISU

1. Peakomplekt
2. USB-A Unifying™ + helivastuvõtja
3. USB-C - USB-A adapter
4. USB-A- ja C-laadimiskaabel
5. Reisikott
6. Kasutaja dokumentatsioon

TOIDE SISSE/VÄLJA

1. Hoidke toitenuppu üks sekund all.
2. Kui peakomplekt on sisse lülitatud, hakkab märgutuli valgelt põlema. Kui ühendatud pole ühtki seadet, vilgub see aeglaselt.

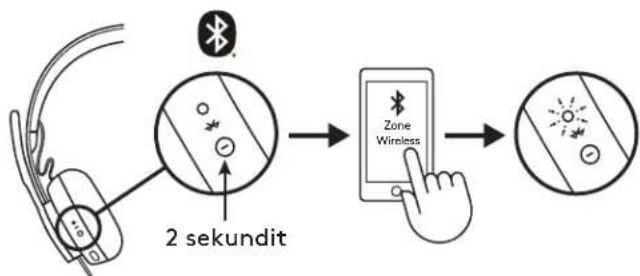

BLUETOOTH®-I KAUDU SIDUMINE

1. Hoidke toitenuppu kaks sekundit all. Märgutuli hakkab kiiresti valgelt vilkuma.
2. Avage teises seadmes Bluetooth ^® -i seaded.
3. Valige avastatavate seadmete hulgast Zone Wireless Plus.
4. Kui peakomplekt on seotud, hakkab märgutuli valgelt põlema.

Sisestage Zone Wireless Plusi vastuvõtja arvuti USB-A-porti.

USB-C

Sisestage USB-A-vastuvõtja USB-C-adapterisse. Seejärel sisestage adapter arvuti USB-C-porti.

1. Peakomplekt Zone Wireless Plus on kaasasoleva vastuvõtjaga juba seotud. Lihtsalt lülitage peakomplekt sisse. Kui peakomplekt on seotud, jäab vastuvõtja märgutuli valgelt põlema. Peakomplekti märgutuli hakkab valgelt põlema.
2. Hiire ja klaviatuuri sidumiseks tehke järgmist:

a. Avage tarkvara ja klöpsake muudkui paremas alanurgas asuvat nuppu „Next“ (Edasi). Kui ühendatud on juba muid Unifying-vastuvõtjaid (logoga ✝ eemaldage need.
b. Leidke hiirelt ja klaviatuurilt liugur OFF-ON. Seadmete taaskäivitamiseks ja sidumise lõpuleviimiseks lülitage iga seade välja ja tagasi sisse.

• Pärast sidumist järgige ekraanil kuvatavat viipa ja testige, kas sidumine oli edukas.
• Kui sidumine nurjus, proovige uuesti või otsige abi meie lehelt

www.logitech.com/support/zonewirelesspluspairing.

MÄRKUS: korraga saab siduda kuni kuus Logitechi Unifying-seadet.

PEAKOMPLEKTI KOHANDAMINE

1. Peakomplekti kohandamiseks liigutage körvaklappe peavõru peal üles või alla.
2. Kohandamine võib önnestuda paremini, kui peakomplekt on pähe pandud. Liigutage kõrvaklappe peavõru peal üles ja alla, kuni need on mugavalt kõrvade peal.

1. Mikrofonivart saab pöörata kuni 270 kraadi. Seda saab kasutada nii vasakul kui ka paremal küljel. Helikanal lülitub mikrofoni kasutamise asendist söltuvalt automaatselt ümber.
2. Paindliku mikrofonivarre abil saab mikrofoni liigutada just sinna, kust see köige paremini teie hääle kinni püüab.

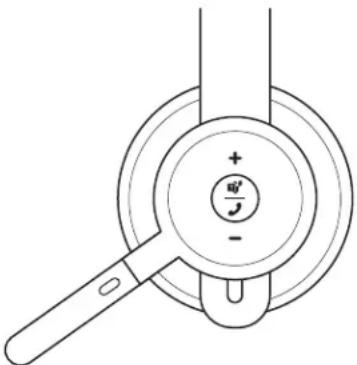

TEAMSi versioon
	Kasutus Nupp Toiming
Kõnenupud	Kõne vastuvõtmine/lõpetamine	Mitme funktsiooniga nupp	Lühike vajutus
	Kõnest loobumine		Kahesekundiline vajutus
	Kõnesse naasmine Lühike vajutus
	Aktiivse kõne suunamine teise seadmesse		Lühike vajutus
Teamsi toimingud	Teamsiga ühenduse kontrollimine		Lühike vajutus
	Kiirjuurdepääs Teamsile		Lühike vajutus
	Teamsi teadetele vastamine		Lühike vajutus
	Teamsi hältegumite (Cortana) kasutamine		Kahesekundiline vajutus
Meediuminupud	Esitus/paus	Mitme funktsiooniga nupp	Topeltvajutus
	Loo võrra edasi	Mitme funktsiooniga nupp ja „+“	Lühike vajutus
	Loo võrra tagasi	Mitme funktsiooniga nupp ja „-“	Lühike vajutus
Helitugevus	Helitugevuse suurendamine	„+“	Lühike vajutus
	Helitugevuse vähendamine	„-“	Lühike vajutus
Peakomplekti ühendus ja aku olek	Ühenduse kontrollimine ja aku kestuse kontrollimine	„+“ ja „-“	Lühike vajutus

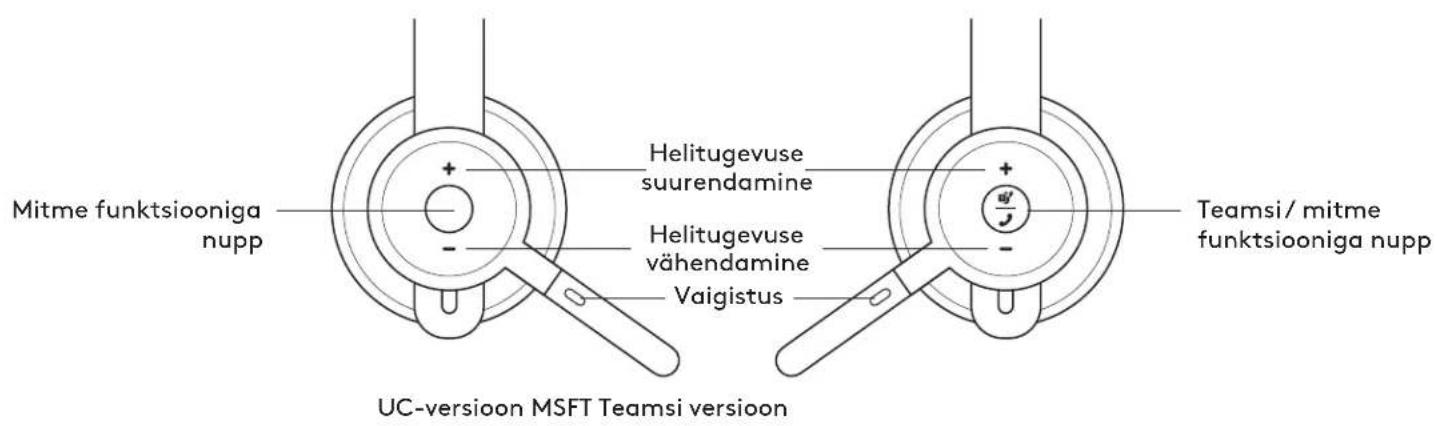

MSFT Teamsi versioon

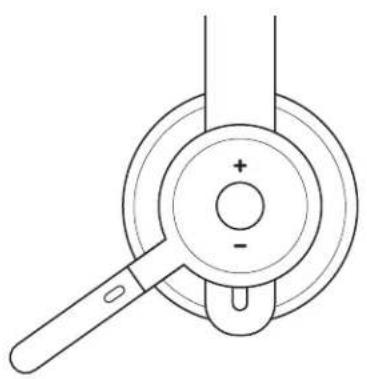

UC-versioon
	Kasutus Nupp Toiming
Kõnenupud	Kõne vastuvõtmine/lõpetamine	Mitme funktsiooniga nupp	Lühike vajutus
	Kõnest loobumine		Kahesekundiline vajutus
Häälabiline		Mitme funktsiooniga nupp	Kahesekundiline vajutus
Meediuminupud	Esitus/paus	Mitme funktsiooniga nupp	Topeltvajutus
	Loo võrra edasi	Mitme funktsiooniga nupp ja „+“	Lühike vajutus
	Loo võrra tagasi	Mitme funktsiooniga nupp ja „-“	Lühike vajutus
Helitugevus	Helitugevuse suurendamine	„+“	Lühike vajutus
	Helitugevuse vähendamine	„-“	Lühike vajutus
Peakomplekti olek	Ühenduse kontrollimine ja aku kestuse kontrollimine	„+“ ja „-“	Lühike vajutus

• Teamsi toimingud töötovad void siis, kui Teams töötab lukustamata arvutis.
• Meediumite juhtimise funktsioon sältub rakenduse tüübist.
• Kõnetoimingud on alati esmatähtsad. Kui ühendatud on kaks seadet, eelistatakse Bluetoothühendust vastuvõtjale. Kui ühendatud on kaksBluetooth⁰-seadet, lülitab viimoti aktiivne olnud seade teise välja.

Nõuanne: nuppude kohandamine ja muusikaekvalaiseri juhtelemendid on saadaval rakenduses Logi Tune.

VAIGISTUS

Vaigistamiseks lükake mikrofonivars üles

Vaigistuse tühistamiseks lükake mikrofonivars alla

Mikrofoni vaigistamisest ja vaigistuse tühistamisest annavad märku häälteated
„Mute on“ (Vaigistus sees) „Mute off“ (Vaigistus väljas)

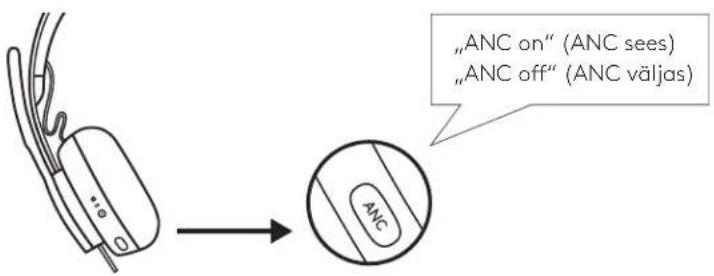

AKTIIVNE MÜRASUMMUTUS (ANC)

ANC summutab teid ümbritseva müra, et saaksite oma tegevusele keskenduda.

1. Vajutage körvaklapi küljel asuvat ANC-nuppu.
2. ANC sisse- ja väljalülitamisest annavad märku häälteated. Need saab rakenduses Logi Tune ka välja lülitada.

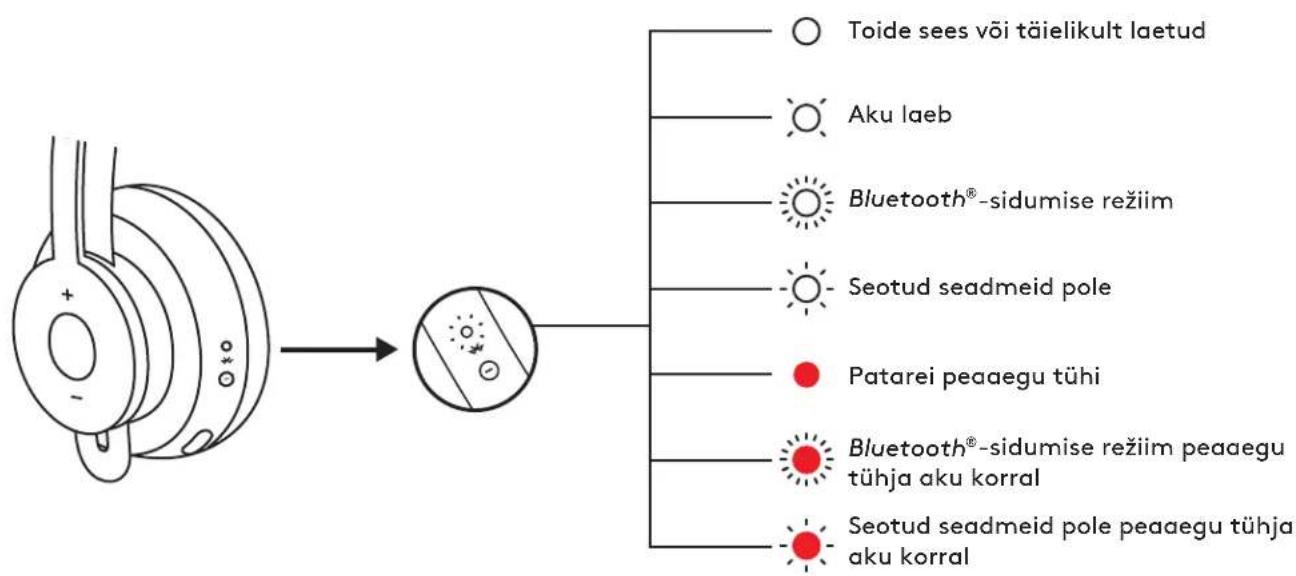

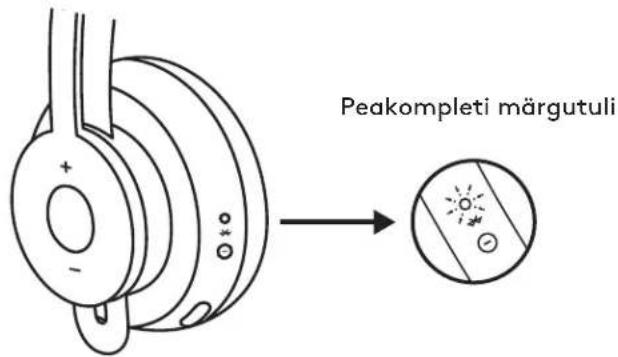

PEAKOMPLEKTI MÄRGUTULI

Tuli Olek
Valge	Põleb püsivalt Toide sees või täielikult laetud
	Hingab Aku laeb
	Kiire pulseerimine Bluetooth ^ -sidumise režiim
	Aeglane pulseerimine Seotud seadmeid pole
Punane	Põleb püsivalt Patarei peaaegu tūhi
	Kiire pulseerimine	Bluetooth ^ -sidumise režiim peaaegu tūhja aku korral
	Aeglane pulseerimine	Seotud seadmeid pole peaaegu tūhja aku korral


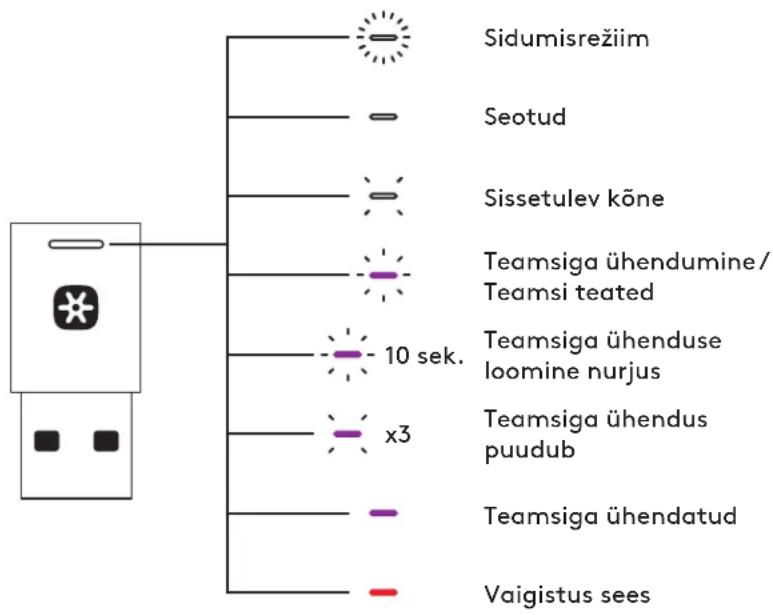

VASTUVÕTJA MÄRGUTULI

TEAMSi versioon
Tuli Olek
Valge	Kiire vilkumine Sidumisrežiim
	Põleb püsivalt Seotud
	Vilgub korduvaltsisse ja välja	Sissetulev köne
Lilla	Pulseerimine	Teamsigaühendumine/Teamsi teated
	Vilgub 10 sekunditja kustub	Teamsigaühenduse loominenurjus
	Vilgub 3 kordaja kustub	Teamsiga ühenduspuudub
	Põleb püsivalt	Teamsigaühendatud
Punane Põleb püsivalt Vaigistus sees


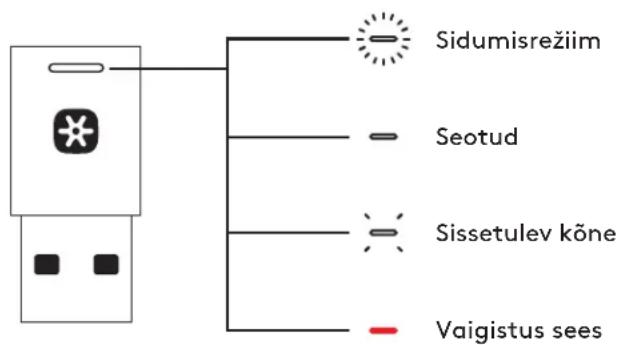

UC-versioon
Tuli Olek
Valge	Kiire vilkumine Sidumisrežiim
	Põleb püsivalt Seotud
	Vilgub korduvaltsisse ja välja	Sissetulev kõne
Punane Põleb püsivalt Vaigistus sees

Märkus.

Vastuvõtja tuli näitab vaid peakomplekti olekut.

LAADIMINE

Kui peakompleti ei kasutata, lülitub selle toide automaatselt välja. Unerežiimi taimerit saab muuta rakenduses Logi Tune.

Kui aku hakkab tühjaks saama, hakkab peakomplekti märgutuli PUNASELT põlema.

USB-kaabli kaudu laadimine

1. Pistke USB-C-kaabli ots körvaklapi all asuvasse USB-C-porti.
2. Pistke USB-A-pistik arvuti või vahelduvvooluadapteri USB-A-laadimisporti.
3. Laadimise ajal on märgutuli valgel hingamisrežiimil.
4. Kui aku on laetud, hakkab märgutuli valgelt põlema.
5. Kaks tundi laadimist laeb aku täielikult täis.
   -Viis minutit laadimist annab teile ühe tunni köneaega.
6. Laadimise ajal saab peakompleti vastuvõtjaga kasutada ja Bluetooth®-iga siduda.

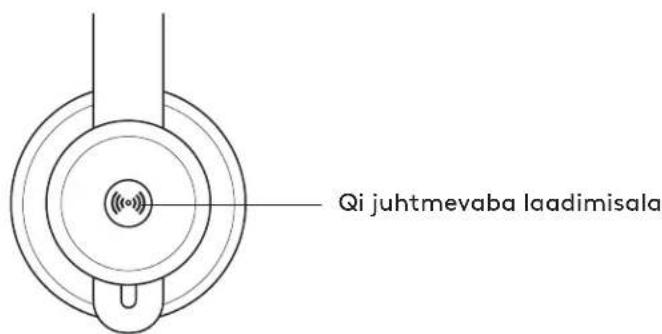

Juhtmevaba Qi-laadija abil laadimine

1. Lappige peakomplekt niimoodi kokku, et juhtmevaba laadimise ikooniga körvaklapp jääb väljapoole.
2. Asetage juhtmevaba laadimise ikooniga kõrvaklapp mõne Qi-laadimisaluse peale.*
3. Laadimise ajal on märgutuli valgel hingamisrežiimil.
4. Kui aku on täielikult täis laetud, hakkab märgutuli valgelt põlema.
5. Kaks tundi laadimist laeb aku täielikult täis.

*Juhtmevaba Qi-laadimise alus pole seadmega kaasas.

((o))

1. Laadige rakendus Logi Tune Desktop alla aadressilt www.logitech.com/tune
2. Rakenduse Logi Tune saab alla laadida Apple App Store®-ist või Google Play™-st, otsides märksõna „Logi Tune“.

Oma hääle tagasiside võimaldab vestluse ajal enda häält kuulda, et teaksite, kui valjusti te räägite. Valige rakenduses Logi Tune oma hääle tagasiside funktsioon ja kohandage regulaatorit vastavalt.

• Suurem number tähendab rohkem välisheli.
• Väiksem number tähendab vähem välisheli.

AUTOMAATSE UNEREŽIIMI TAIMER

Kui peakomplekti pole ühe tunni jooksul kasutatud, lülitub see vaikimisi automaatselt välja. Unerežiimi taimerit saab rakenduses Logi Tune kohandada.

PEAKOMPLEKTI UUENDAMINE

Soovitame uuendada nii peakomplekti kui ka vastuvõtjat. Selleks laadige alla rakendus Logi Tune Desktop aadressilt www.logitech.com/tune

PEAKOMPLETI LÄHTESTAMINE

Peakomplekti lähtestamiseks algsesse olekusse lülitage peakomplekti toide sisse ning vajutage ja hoidke ANC-nuppu ja helitugevuse „-”-nuppu viis sekundit all. Peakomplekti edukast lähtestamisest annab märku see, kui see välja lülitub ning märgutuli kustub.

MÕÕDUD

PEAKOMPLEKT:

Kõrgus × laius × sügavus: 174,7 × 176,7 × 70,7 mm

KAAL:

0,1808 kg

KÖRVAPADJAD:

Kõrgus × laius × sügavus: 70,7 × 70,7 × 16,4 mm

VASTUVÕTJA:

Kõrgus × laius × sügavus: 35,5 × 16,2 × 5,3 mm

ADAPTER:

Kõrgus × laius × sügavus: 106,7 × 17,5 × 10,1 mm

SÜSTEEMINÕUDED

Töötab levinumate könerakendustega peaaegu köigil platvormidel ja operatsioonisüsteemidel.

Töötab Windowsi-, Maci- ja Chrome™'i-põhisel arvutil USB-C, USB-A, Bluetooth®-i kaudu ning iOS-i ja Androidi Bluetooth®-i toega seadmetel.

TEHNILISED ANDMED

Mikrofoni tüüp: Mitmesuunaline kahe MEMS-mikrofoni süsteem

Sagedusvastus (peakomplekt): 30\~13kHz @ -10dB

(muusikarežiim), 100\~8kHz (kõnerežiim)

Sagedusvastus (mikrofon): 85\~20kHz @-3dB

Aku tüüp: sisseehitatud aku (liitiumioonaku)

Aku kestus (kõneaeg): 14 h (ANC sees), 15 h (ANC väljas)

Aku kestus (kuulamisaeg): 14 h (ANC sees), 16 h (ANC väljas)

Bluetooth®-i versioon: 5.0

Juhtmevaba ühenduse leviala: Kuni 30 m / 100 jalga

Qi juhtmevaba laadimine lubatud

USB-A- ja C-laadimiskaabel: 130 cm (4,25 jalga)

www.logitech.com/support/zonewirelessplus
