DH36DPE - Vasara HiKOKI - Ilmainen käyttöohje ja opas

Tekniset ominaisuudet	HiKOKI DH36DPE langaton poravasara, jännite 36V, harjaton moottori, porauskapasiteetti betonissa jopa 36 mm.
Käyttö	Erinomainen poraus- ja piikkaustöihin betonissa, muurauksessa ja muissa kovissa materiaaleissa.
Huolto ja korjaus	Tarkista säännöllisesti poranterien ja piikkien kunto, puhdista ilmansuodattimet ja voitele liikkuvat osat.
Turvallisuus	Käytä henkilökohtaisia suojavarusteita (PPE), kuten suojalaseja ja käsineitä. Noudata käyttöohjeita.
Yleiset tiedot	Kevyt paino pitkäaikaiseen käyttöön, vaihdettava akku muihin HiKOKI-työkaluihin, valmistajan takuu.

Usein kysytyt kysymykset - DH36DPE HiKOKI

Miten vaihdan HiKOKI DH36DPE:n poranterän?

Vaihtaaksesi poranterän varmista, että työkalu on sammutettu ja irrotettu virtalähteestä. Käytä mukana toimitettua istukkaväännintä löysätäksesi istukan, poista käytetty poranterä ja aseta uusi. Kiristä istukka avaimella.

Poravasara ei toimi, mitä teen?

Tarkista, että akku on täysin ladattu ja oikein paikallaan. Varmista myös, ettei turvakytkin ole päällä. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Miten huollan HiKOKI DH36DPE:n?

Hyvää huoltoa varten puhdista poravasara säännöllisesti kuivalla liinalla ja tarkista poranterän kunto. Voitele liikkuvat osat valmistajan suositusten mukaisesti.

Mikä on HiKOKI DH36DPE:n suurin porauskapasiteetti?

HiKOKI DH36DPE:n suurin porauskapasiteetti betonissa on 36 mm.

Voinko käyttää HiKOKI DH36DPE:tä teräksen poraamiseen?

Kyllä, HiKOKI DH36DPE:tä voi käyttää teräksen poraamiseen, mutta suositellaan käyttämään sopivia poranteriä ja säätämään nopeus sen mukaisesti.

Miten tiedän, onko HiKOKI DH36DPE:n akku viallinen?

Jos akku ei lataudu, ei pidä varausta tai työkalu sammuu äkillisesti käytön aikana, akku saattaa olla viallinen. Testaa se toisessa yhteensopivassa työkalussa varmistaaksesi.

KÄYTTÖOHJE DH36DPE HiKOKI

Lue kaikki tāmān sahkötyokalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jattāminen voi aiheuttaa sahköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Sälytä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa mainittu "sahkotyokalu"-sana merkitsee verkkovirtakayttoistä (johdollista) sahkotyokalua tai akkukayttoistä (johdotonta) sahkotyokalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epasiistissä tai pimeässä ymparistössä.
b) Alä käytä sahkötyokaluja rajahydysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nestsitä, kaasuja tai polyä. Sähkötyokaluista lahtevat kipinat voivat sytyttäa polyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun käytät sahkötyokalua. Häiriötekijat voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyokalun pistoke on yhdistettäva oikeanlaiseen pistorasiaan. Alä koskaan muunna pistoketta mitenkään. Alä kayta sovitinpistokkeita yhdessä maadoitettujen sähkötyokalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioden kayttäminen vahentä sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpatereihin, liesiin ja jäkaappeihin. Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Alä altista sahkötyokaluja sateelle tai kosteudelle. Sahköiskun vaara lisäantyy, jos sahkötyokaluun paäsee vetta.
d) Alä käytä johtoa vaärin. Alä kanna tai vedä sähkötyokalua johdon varassa tai irrota pistoketta vetamälla johdosta. Pida johto erillän kuumuudesta, öljysta teravista kulmista tai liikkuvista osista. Sahköjohdon vahingoittuminen tai sotkeutuminen lisaa sahköiskun vaaraa.
e) Jos kaytāsahkötyokalua ulkona, kaytaulkokayttoon sopivaa jatkojohtoa. Ulkokayttoon sopivan sahköjohdon kayttäminen vahentaa sahköiskun vaaraa.
f) Jos sahkotyokalun kaytto kosteassa paikassa on valtamonta, kayta vikavirtalaitteella (RCD) suojattua virtalahdetta. RCD:n kayttovahentaa sahkiskun vaaraa.

3) Henkilokohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyokalua harkiten.
Alä käytä sähkötyokalua vasyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaavakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käytto tarkoituksenmuisisa olosuheissa vähentaa henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista, etta virtakytkin on pois paälta ennen virtalähteeseen ja/tai akkuun yhdistämsta sekä ennen tyokalun nostamista tai kantamista. Sähkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paällä, lisää onnettomuusriskiä.
d) Poista saatoo n tarvitut avimet tai vaantimet sahkotyokalusta ennen sen kaynnistamista. Sahrkotyokalun pyorivaan osaan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.
e) Alä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sahkötyokalua on helppompi hallita odottamattomissa tilanteissa.
f) Käytä sopivia vaatteita. Älä käytä liian loysä vaatteita tai koruja. Pida hiukset ja vaatteet poissa likkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tartua likkuviin osin.

g) Jos laitteeseen voi yhdista polynsuodatus- ja kerayslisalaitteen, varmista, etta ne yhdistetaaan ja etta niita kaytetaan oikein.
Pölnykeräyksen käytö voi vähentäa polyyn liittyviä vaaratilanteita.
h) Vaikka olisit tottunut tyokalujen kayttajä, ala sivuuta tyokalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sahkötyokalujen käytäminen ja niiden hoitaminen

a) Alä pakota sahkötyokalua. Käytä tarkoitukseen soveltuvaa sahkötyokalua. Oikea sahkötyokalu selvitytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.
b) Alä kayta sahkötyokalua,Jos se ei kaynnisty tai sammu virtakytkimestä. Sakhötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.
c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sahkötyokalusta ennen saatjen tekemistä, varusteiden vaihtamista tai sahkötyokalujen varastroimista. Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.
d) Sälytä käytämattomät sähkötyokalutlasten ulottumattomissa aläkä anna sellaisten henkilöden käyttaa sähkötyokaluja, jotka eivat ole perehtyneet nihin tai naihin ohjeisiin. Sähkötyokalut ovat vaarallisia kokemattomien henkilöden käsissä.
e) Huolla sahkötyokalut ja varusteet. Tarkista liikkuvien osien kiinnykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat. Jos sahkötyokalu on vahingoittunut, korjauta se ennen käytämista. Puutteellisesti huolletut sahkötyokalut aiheuttavat paljon onnettomuksia.
f) Pida leikkuutyokalut teravina ja puhtaina. Oikein houlet leikkuutyokalut, joissa on teravat leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helppompaa.

Suomi

g) Käytä sahkötyokalua, varusteita ja tyokalun teriä jne. näden ohjeiden mukaisesti ja ota huomioon työskentelyolosuheet ja tehtäva työ. Jos sahkötyokalua käytetaan toimintoihin, johin sitä ei ole tarkoitettu, voi syntya vaaratilanteita.

h) Pida kahvat ja tarttumappinnat kuivina ja puhtaina oljysta ja rasvasta.

Liukkaat kahvat ja tartumispinnat eivat mahdollista tyokalun turvallista kasittelya ja hallintaa odottamattomissa tilanteissa.

5) Akkukaytöisen tyokalun kayttj haolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetaan toisenlaisen akun kanssa.

b) Käytä sahkötyokaluja vain erityisesti niille tarkoitettujen akujen kanssa.

Minkä tahansa muiden akkujen käytto voi synnyttä loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden laheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään vaärin, siitta voi vuotaa nestettä; välta nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos{neste koskettaa silmiä, hae lisäksi läkärin apua.

Akusta vuotanut;neste voi aiheuttaa arymistaa tai palovammoja.

e) Alä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.

Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai tyokalu tulelta tai liian korkeilta lampotiiloila.

Altistuminen tulelle tai yli 130^ :een lampotilalle voi aiheuttaa rajahdyksen.

g) Noudata kaikkia latausohjeita alakai lataa akkua tai tyokalua ohjeiden mukaisen lampotilaueen ulkopuolella.

Lataaminen vaarin tai ilmoitetun alueen ulkopuolella olevissa lampotiloissa voi vahingoittaa akkua ja lisatulipalon riskia.

6) Huolto

a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka kayttä alkuperäisia osia vastaavia varaosia.

Tämä pitäa sahkötyokalun turvallisena.

b) Alä yritä korjata vauroituneita akkuja.

Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMET

Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyviltä.

Kun tyokalua ei kayteta, se on sailytettav poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvilta.

JOHDOTTAMAN PORAVASARANTURVALLISUUSVAROITUKSET

Kaikkia toimintoja koskevat turvaohjeet

1. Kayta kuulosuojaimia

Melulle altistuminen voi heikentää kuuloa.

1. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin työkalun mukana.

Hallinnan menettäminen voi aiheuttaa hemkilövahinkoja.

1. Pidä sähkötyökalusta kiinni eristetyista tartuntapinnoista, kun teet työta, jossa leikkauslisäläite voi osua piilossa oleviin sähköjohtoin.

Jännitteisen johtoon osuvan leikkausiläaitteen metalliosat voivat muuttua jännitteisiksi ja käytäja voi saada sähköiskun.

Turvaohjeet kaytettäessä poravasaroita pitkien poranterien kanssa

1. Aloita poraus aina pienellnaopeudella ja niin,ettarenan karki on kosketuksissa tyokappaleeseen.

Suuremmilla nopeuksilla tera luultavasti taipuu, jos sen annetaan pyoria vapaasti ilman, etta tyokappaleeseen kosketaan, mikajohtaa henkilovahinkoihin.

1. Paineista vain suorassa linjassa teran kanssa üläkä käytä liialista poinetta.

Terat voivat taipua aiheuttaen rikkoutumisen tai hallinnan menetyksen, mikä johtaa henkilovahinkoihin.

LISÄTURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Huolehdi, ettei akun kytkentäaukloon päse likaa.

2. Åkoskaan pura akkua ja laturia.

3. Alä koskaan aiheuta akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sahkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Alä havita akkua polttamalla. Jos akku poltetaan, se saattaa rajāhtāa.

5. Jos kaytát laitetta taukoamatta, laite saattaa ylikuumeta, mika vahingoittaa moottoria ja kytkintä, anna laitteen levatā noin 15 minuutin ajan.

6. Alä kiinnitā laturin tuuletsrukoihin mitäan. Jos laturin tuuletsrukoihin kiinnitetään metalliesineita tai jotakin tulenarkaa, on seurauktena sahköiskun vaara tai laturivaurio.

7. Kun akun kayttoaika latauksen jalkeen kay lian lyhyeksi kaytannolliseen tyoskentelyyn, vie akku takaisin ostopaikkaan. Alä havitta kulunutta akkua.

8. Ennen kuin alat rikkoa, piikata tai porata seinä, lattiaa tai kattoa, varmista ettei rakenteissa ole upotettuja sahkjohtoja, putkia tai vastaavia.

9. Varmista, etta virtakytkin on pois paalta. Jos akku asetetaan paikalleen, kun virtakytkin on paallä, sahkötyokalu käynnistyy valittomästi, mika saattaa aiheuttaa vakavan onnettomuuden.

10. Älä koske terään kayton aikana tai heti sen jälkeen. Tera lampenee erittäin kuumaksi kayton aikana ja saattaa aiheuttaavakavia palovammoja.

11. Pidä aina lujasti kiinni sahkötyokalun runko- ja sivukahvoista. Muuten vastavoima saattaa tehdä kaytosta epatarkkaa ja jopa vaarallista.

12. Käytä polynaamaria

Alä hengitā porauksesta tai taltaamisesta muodostuvaa Haitallista polyä. Poly voi vaarantaa sinun ja sivullisten terveyden.

1. Varmista, etta paristo on assetetu lijasti paikalleen. Jos se on vahankin loysallä, se saattaa puodota ja aiheuttaa onnettomuuden.

2. Onnettomuuksien välttämiseksi kytke kytkin pois päältä ja poista akku, ennen kuin vaihdat varusteita, varastoit tai kuljetat tyokaluja tai kun et käytä niitta.

3. Porausterän kiinnittäminen

Kytke kytkin pois pälta ja poista akku valttyäksesi onnettomuksila.

Kun kaytatyokaluja, kuten kiviteria, poranteri tms., kayta aina aitoja rityksemme maarittelemia osia.

O Puhdista poranteran varsiosa.

O Tarkista kiinnitsy vetamalla poranterasta.

1. Käytä vaihdevipua vain, kun moottori on kokonaan pysahtynyt. Jos vaihdevipua käytetaän, kun moottori on käynnissä, teratyokalu saattaa kiertyä yllattäen ja aiheuttaa onnettomuuden. (Kuva 11)

2. Pyörintä +VASarointi

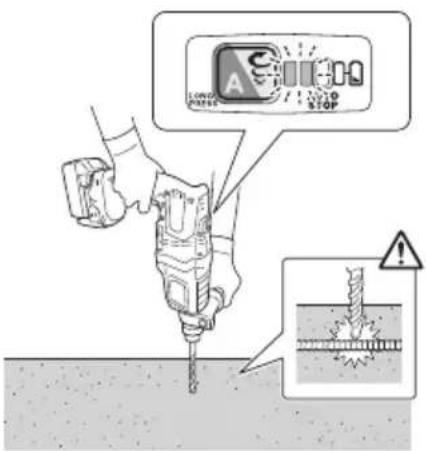

Kun porantera osuu terastankoon, tera pysahtyy valittomasti ja poravasara reagoi alkamalla pyoria. Nain ollen kirsta sivukahva kunnolla ja pidä kiinnrunkokahvasta sekä sivukahvoista.

1. Vain pyörintä

Kun haluat porata puuta tai metallia kayttäen poran istukkaa ja istukan sovitinta (lisavarusteita).

O Pönyerotusjärnestelmää ei käytetä

Ö Alä kohdista työkaluun liallista voimaa kayton aikana. Tekemällä niin ei ainoastaan vahingoiteta poranterän kärkeä, vaan myös lyhennetaan poravasaran kayttöikää.

Porantera voi napsahtaa poikki mentyäan porattavan reian lapi. Kun pora on lahes lapäissyt kohteen, vahennä poravasaran painetta ja jatka poraamista, kunnes pora on paassyt kohteen lapi.

O Alä yrità porata ankkurointireikiä tai reikiä betoniin, kun kone on asetetu "Vain pyörinta"-tilaan.

O Alä yritä käyttaa poravasaraa pyörintä- ja iskemistilassa, kun poran istukka ja istukan sovitin ovat kiinnitettyina. Tämä lyhentäa koneen jokaisen osan käyttoikaa huomattavasti.

1. Pelkkä vasarointi

O Polnyerotusjärestelmää ei käytetä

1. Alä katso suoraan valoon. Se voi aiheuttaa silmavamman.

Pyyhi LED-valon linssiin tarttunut ika ja rasva pehmeallä liinalla varoen naarmuttamasta linssiä. LED-valon linssissä olevat naarmut voivat vahentaa kirkkautta.

1. Käytä työkalua ja akkua aina -5...+40°C:n lämpötilassa.

2. Lataa akku aina ymparistön lampotilassa 0-40°C.

3. Pida tyokalusta kayton aikana lujasti kiinni kuvan 22 mukaisesti.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

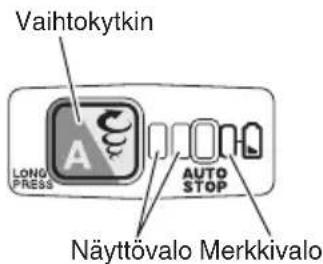

Lithiumioniakun käyttoiän pidentämiseksi akussa on suojatoiminto, joka pysäyttaa virrantuoton.

Kun tuotetta kaytetaa alla kuvatuissa tapauksissa 1-3, moottori saattaa pysahtya, vaikka kytkintä vedetaan. Kyse ei ole viasta, vaan sujojaustoiminosta.

1. Kun jäljella oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin valittomästi.

2. Jos tyokalu ylikuormittuu, moottori saattaa pysahtya. Vapauta talloin tyokalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa kaytttoa sen jälkeen.

3. Jos akku ylikuumenee liian suressa kuormituksessa, akkuvirta saattaa kateta.

Lopeta tällöin akun käytto ja anna akun jäahtyä. Voit jatkaa käyttoa sen jälkeen.

Ota huomioon myos seuraavat varoitukset ja huomautukset. VAROITUS

Varmista, etta otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lammon syntyminen, savun muodostuminen, rajahdykset ja syttyminen voitaisiin estaa.

1. Varmista, etta akun paalle ei kerry hiomalastuja tai polya.

O Varmista työskentelyn aikana, etta hiomalastuja tai polyä ei putoa akun paälle.

O Varmista, etta tyoskentelyn aikana sahkotyokalun paalle putoavia hiomalastuja tai polya ei kerry akun paalle.

Ö Alä sailytä käytämätontä akkua hiomalastuille ja polylle altiissa paikassa.

Ennen akun varastroimista poista kaikki poly jai hiomalastut, jotka ovat saattaneet tartua siihen, alakar varastoi sita yhdessa metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Alä pistä akkua teravälla esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen paälle aläkäheitä akkua tai kohdista sihen voimakasta iskua.

2. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltaan muuttunutta akkua.

3. Alä käytä akkua vaäränapaisesti.

4. Alä yhdista akkua suoraan sahköpistorasioihin tai auton savukkeensytyttem pistorasioihin.

5. Älä käytä akkua muuhun kuin märitettyyn tarkoitukseen.

6. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen valittomasti.

7. Alä altista akkua korkeille lampötiloille tai korkealle paineelle, kuten mikroaltouunille, kuivaajalle tai korkeapainesäiliöle.

8. Poista akku valittomästi tulen lahettyviltä, jos huomaat vuotoa tai pahaa Hajua.

9. Alä käytä paikassa, jossa syntyy voimakasta staattista sahkoä.

10. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen vari tai muoto muuttuu tai akku vaikuttaa millaan tavalla poikkeavalta sita kaytettäessä, ladattaessa tai sailytettäessä, poista se valittomästi laitteesta tai akkulaturista alaka kaytā sita.

11. Alä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään paasee sahkoä johtavaa nestettä, kuten vetta, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai rajähdyksen. Säilyta akku villeässä ja kuivassa paikassa kaukana helposti sytyvista materiaialeista. Paikkoja, joden ilmassa on syöyytäva kaasuja, on välttävä.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, alä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä läakärin valittomasti. Jos silmat jatetään hoitamatta,{neste saattaa aiheuttaa silmaongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijhohtovedellä.

Muuten iho voi artyä.

1. Jos havaitset ruostetta, pahaa Hajua, ylikuumenemista, varin tai muodon muutoksia ja/tai muita epasaannollisykyksiä kayttäessasi akkua ensimmäistä kertaa, alä kaytä akkua, vaan palauta se toimittajalle tai myyjalle.

VAROITUS

Jos litiumioniakun napaan paasee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

O Alä pane saïlytskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

Estäksesi oikosulkujen syntymisen lataa akku tyokalussa tai aseta akun suojus kunnolla paikalleen sailytyksen ajaksi niin, etta tuuletin ei nay.

LITIUMIONIAKUN KULJETUSTAKOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetuslikkeele, etta pakkaus sisältaa litiumioniakun, ilmoita akun teho ja noudata kuljetuslikkeeen ohjeita, kun järkestät kuljetusta.

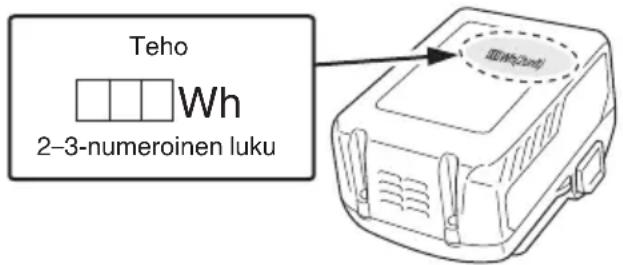

Lithiumioniakut, jotka ylittavat 100 Wh tehon, lasketaan rahtiluokitukssessa vaarallisiksi tuotteiksi ja vaativat erityiskayttomenettelyja.
O Jos akkua kuljetetaanulkomailla, on noudatettava kansainvalista lakia sekka kohdemaan saantjja ja maarayksiä.

USB-LAITTEEN YHDISTÄMISEN VAROTOIMET (UC18YSL3)

Kun jokin odottamaton ongelma tapahtuu, tahan tuotteeseen kytketyssa USB-laitteessa olevat tiedot saattav tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin kayt sita taman tuoteen kanssa.

Huomaa, etta yrityksemme ehdottomasti ei kanna vastuuta mistaan tiedoista, jotka ovat tallennettu USB-laitteseen, siinä tapauksessa, etta ne tuhoutuvat tai haviavt. Emme myoskän vastaa mistaan vahingoista, joita kytkettyyn laitteeseen saattaa tulla.

VAROITUS

○ Tarkista ennen käytöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut.

Viallisien tai vahingoittuneen USB-kaapelin kayttaminen voi aiheuttaa savun muodostumista tai sytymisen.

Kun laitetta ei kayteta, peita USB-portti kumisuojuksella. USB-porttiin kertyva poly jne. voi aiheuttaa savun muodostumista tai syttymisen.

HUOMAA

USB-latauksessa saattaa esiinty taukoja.
Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos nain ei tehdä, USB-laitteen akun kaytöika saattaa lyhentyā tai voi tapahtua yllattävi onneitomuuksa.
Kaikkia USB-laitteita ei valttamatta voida ladata laitteen tyypistä riippuen.

OSIEN NIMET (kuvat 1-22)

①	Kahva	24	Suuttimen säätöpainike
②	Kytkimen laukaisin Pöly	köbelo
③	Painike Pölylaatikko	26
④	Kotelo Pölylaatikon salpa	27
⑤	Sivukahva Suodatin	28
⑥	Syvyysmittari Verkkolaite	29
⑦	Poranterä Salpa	30
⑧	Etusuojus Latauksen merlalkivalo
⑨	Pidike Merkkivalo: palaa	32
⑩	Nimilevy Rasva	33
⑪	Vaihtovipu Painike (Vaihtovipu)
⑫	Vaihteiston kansi	35	Kylmälalta
⑬	Suojus*	36	Automaattinen pysäytysvalo: vilkkuu
⑭	Moottori	37	Automaattinen pysäytysvalo: palaa
⑮	LED-valo	38	Akun liuku-urat
⑯	Akku	39	Liitin (tuote)
⑰	Näytöpaneeli	40	Sumutuslaite
⑱	Vaihtokytkin	41	Liitin (akku)
⑲	Näytövalo	42	Liuku-urat
⑳	Automaattinen pysäytysvalo	43	Kumisuojus
⑴	Merkkivalo	44	USB-portti
⑵	Suutin USB-kaapeli	45
⑶	Syvyydensääätöpainike

• Alä irrota suojusta (13) poravasarasta, ellet asenna polynerotusjärestelmää. Jos tyokalua käytetään suojus poistettuna, työn teho laskee. Lisaksi poly voi tukkia verkon aiheuttaen nain mahdollisen toimintahäirion.

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etta ymmärät niiden merkityksen, ennen kuin aloitat koneen käytön.

DH36DPE: Johdoton poravasara
Loukkaantumisriskin vähentämiseksi käytäjän on luettava käytöopas.
X	Koskee vain EU-maita Älä havitä sähkötyökaluja ravallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävällisen kierratyslaitokseen.
V Nimellisjännite
n0	Kuormittamaton nopeus
Bpm Suurin iskunopeus
φmax	Porausreiän halkaisija, maks.
kg	Paino* (EPTA-menettelyn 01/2014 mukaisesti)
	Betoni
	Teräs
	Puu
T	Pelkkä vasarointi -toiminto
	Pelkkä pyörintätoiminto
	Pyörintä- ja vasarointi -toiminto
	Irrota akku
I	Kytkominen PÄÄLLE
O	Kytkominen POIS PÄALTÄ
	Hidas tila
	Normaali tila
R	Pyöriminen myötäpäävään
L	Pyöriminen vastapäävään

• Käytettävän akun mukaan. Painavin on BSL36B1 (myydaan erikseen).

Akku

	Palaa; Akun varaus on yli 75%.
	Palaa; Akun varaus on 50-75%.
	Palaa; Akun varaus on 25-50%.
	Palaa; Akun varaus on alle 25%.

	Vilkkuu; Akku on melkein tyhja. Lataa akku mahdollisimman pian.
	Vilkkuu; Lataaminen keskeytety korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.
	Vilkkuu; Lataaminen keskeytety vian tai toimintahäiriön vuoksi. Akku voi olla vialinen, joten ota yhteyttä jälleenmyyjään.

PERUSVARUSTEET

Paalaitteen (1 laite) lisaksi pakkaus sisaltaa sivulla 263 Iuetellut varusteet.

Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.

SOVELLUKSET

Pyorinta- ja vasarointi -toiminto
Ankkurointireikien paraaminen
Reikien poraaminen betoniin
Reikien poraaminen tileen
Pelkkä pyörintäöiminto (ilman polynerotusjärestelmää)
O Teraksen tai puun poraus (valinnaisilla lisavarusteilla)
- Koneruuvien, puuruuvien kirstaminen (valinnaisilla lisavarusteilla)
Pelkkā vasarointi -toiminto T (ilman polynerotusjarjestelmäa)
Betonin kevyeseen taltaamiseen, urien kaivamiseen ja reunojen tyostamiseen.

TEKNISET TIEDOT

Koneen tekniset tiedot luetellaan sivulla 263 olevassa taulukossa.

*1 Tekniset tiedot koskevat tilannetta, jossa polynerotusjarjestelmä on asennettu.

HUOMAA

O Tyokalun kanssa ei voi kayttä nykyisiä akkuja (BSL3660/3626X/3626/3625/3620, BSL18xx- ja BSL14xx -sarjat).
O Koska HiKOKI kehittaa tuotteitaan jatkuvasti, tassilmoitetut tekniset tiedot voivat muuttua ilmanennakkoilmoitusta.

LATAUS

Lataa akku ennen sahkötyokalun käytöä seuraavasti.

Kun laturin pistoke liitetaan pistorasian, latausmerkkivalo vilkkuu punaisena (1 sekunnin valein).

1. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 4 (sivulla 3) mukaisesti.

1. Lataus

Kun akku asetetaan laturiin, latausmerkkivalo alkaa vilkkua sinisenä.

Kun akku on tãysin latautunut, merkkivalo palaa vihreä. (Katso taulukko 1)

(1) Latausmerkkivalon ilmoitukset

Latausmerkkivalon ilmoitukset nakyvat akon 1 mukaisesti laturin ja ladattavan akun tilan dan.

Taulukko 1

Latausmerkkivalon ilmoitukset
Latauksen merkkivalo (PUNAINEN/ SININEN/ VIHREA/ VIOLETTI)	Ennen lataamista	Vilkkuu (PUNAINEN)	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)	Kytketty virtalähteseen
	Lataamisen aikana	Vilkkuu (SININEN)	Palaa 0,5 sekunnin ajan. Ei pala 1 sekunnin ajan. (sammuu 1 sekunniki)	Akun kapasiteetti on alle 50%
		Vilkkuu (SININEN)	Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniki)	Akun kapasiteetti on alle 80%
		Palaa (SININEN)	Palaa jatkuvasti	Akun kapasiteetti on yli 80%
	Lataaminen valmis	Palaa (VIHREÄ)	Palaa jatkuvasti (Jatkuva merkkiäni: noin 6 sekuntia)
	Ylikuumenemisen aiheuttama valmiustila	Vilkkuu (PUNAINEN)	Palaa 0,3 sekunnin ajan. Ei pala 0,3 sekunnin ajan. (sammuu 0,3 sekunniki)	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jähtyy)
	Lataaminen ei onnistu	Välkkyy (VIOLETTI)	Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniki) (Jaksoittainen merkkiäni: noin 2 sekuntia)	Akun tai laturin toimintahäiriö

(2) Tietoa ladattavan akun lamptoloista ja latausajasta
Lampotilat ja latausaika nakyvat taulukossa 2.

Taulukko 2

Laturi			UC18YSL3
Akku	Akun typpi Li-ion
	Lämpötilat, joissa akku voidaan ladata		0°C-50°C
	Latausjännite V 14,4 18
	Arvioitu latausaika (20°C:ssa)	min	BSL1415S : 15 BSL1415 : 15 BSL1415X : 15 BSL1420 : 20 BSL1425 : 25 BSL1430C : 30	BSL1430 : 20 BSL1440 : 26 BSL1450 : 32 BSL1460 : 38	BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1850C : 32	BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38	BSL36A18 : 32 BSL36B18 : 52
USB	Latausjännite V 5
	Latausvirta A 2

HUOMAA

Latausaika vaihtelee riippuen ympäristön lampötilasta ja virtalähteen jannitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois. HUOMAA

Poista akku laturista kayton jälkeen ja sailyta sita turvallissessa paikassa.

Tietoa uusien akkujen jne. sahkopurkauksesta

Koska uusien ja pitkään kayttamattomanä olleiden akkujen sisällä oleva kemialinen aine ei ole aktiviista, sahkopurkaus saattaa olla heikko, kun akkuja kaytetaan ensimmaisen ja toisen kerran. Tämä on tilapainen ilmiö, ja normali latausaika palautuu, kun akut ladataan 2-3 kertaa.

Nain saat akut kestamaan pidempaan.

(1) Lataa akut, ennen kuin ne tyhjenevat kokonaan. Kun huomaat, etta sahkotyokalun teho heikkenee, lopeta tyokalun kaytto ja lataa sen akku. Jos jatkat tyokalun kayttoa ja sahkovirta kuluu loppuun, akku saattaa vahingoittua ja sen kayttoika saattaa lyhentya.
(2) Välta lataamista korkeissa lampötiloissa. Akku on kuuma heti kayton jäldeen. Jos tällainen akku ladataan heti kayton jäldeen, sen sisäla oleva kemiallinen aine heikentyy ja akun kayttöikä lyhenee. Anna akun jähtya hetken aikaa ja lataa se vasta sitten.

HUOMAUTUS

O Jos akkua ladataan, kun se on kuumentunut, koska se on jatetty pitkaksi ajaksi suoraan auringonvaloon tai koska akkua on juuri kayetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniki (pois pälta 0,3 sekunnin ajan). Anna akun siina tapauksessa jaahtya ja aloita lataus vasta sitten.
O Jos latausmerkkivalo valkkyy (0,2 sekunnin valein), tarkista, onko laturin akkulitttimeen joutunut vieraita esineita, ja ota ne pois. Jos vieraita esineita ei ljoydy, akku tai laturi saattaa olla epakunnossa. Vie se valtuutettuun huoltokesukkseen.
Koska kestäa noin 3 sekuntia, jotta sisäinen mikrotietokone varmistaa, etta UC18YSL3:IIa ladattu akku on poistetu, odota vāhintäan 3 sekuntia ennen kuin asetat akun takaisin latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide	Kuva	Sivu
Osien nimet - Johdoton poravasara	1	2
Osien nimet - Pölynerotusjärkestelmä poravasaralle*	2	2
Akun asettaminen ja poistaminen	3	3
Lataus	4	3
Akun varaustilan ilmaisin	5	3
Merkkivalo palaa, kun akun varaus on heikko	6	3
Sivukahvan asentaminen/poistaminen	7	3
SDS-plus poraustyökalujen lisääminen	8	4
SDS-plus poraustyökalujen irrottaminen	9	4
Pyörimissuuunnan valinta 10 4
Käytötilan valitseminen	11 4
Poraussyvyyden säätäminen	12 4

Taltan asennon muuttaminen 13 4
Kytkimen käytö 14 5
Nopeuden asettaminen 15 5
Automaattinen pysäytstoiminto 16 5
LED-valon käytäminen 17 5
Akun asennuslokeron puhistus 18 5
USB-laitteen lataaminen pistorasiasta 19-a 6
USB-laitteen ja akun lataaminen pistorasiasta	19-b 6
USB-laitteen lataaminen 20 6
Kun USB-laite on ladattu 21 6
Varusteiden valitseminen —		264, 265

• Katso lisätietoja polynerotusjärestelmän käytösta järestelmän käytöoppaasta.

VALITSE TOIMINTATILA

Valitse pyörismnopeus ja automaattinen pysäytystoiminto painamalla vaihtokytkintä.

Pyorimisnopeus (hidas/normaali tila) (Kuva 15) Valitse joko hidas tai normaali tila ja kayta tyokalua valitulla nopeudella.
O Automaattinen pysaytystila (paall/pois paaltta) (Kuva 16)

Laitteessa on automaattinen jatkuvaa poraamista tukeva pysaytstoiminto. Toiminnossa on muistitila, jolla tallennetaan tyoiaka porauksen kytkemisesta PÄALLE sen kytkemiseen POIS PÄLTA, ja automaattinen pysaytystila, joka pysayttäa moottorin automaattisesti toisessta porauksesta eteenpain, mikali työ ylittäa tallennetun tyoajan, kun kytkin on asetetu PÄALLE.

AUTOMAATTINEN PYSÄYTYSTOIMINTO

Valintatilassa laite siirtyy muistitilaan pitamalla painike alhaalla yli kahden sekunnin ajan. (Kuva 16) (Automaattisen pysaytyksen valo vilkkuu samalla.)

Suorita poraus, kun automaattisen pysätyksen valor vilkkuu. Tyokalu tallentaa PÄALLE ja POIS PÄALTÄ kytkemisen valisen ajan.

(Automaattisen pysätyksen valo sytty tamalla.)

Suorita poraus, kun automaattisen pysätyksen valo vilkkuu. Jatkuva poraus on mahdollista, koska tyokalu tallentaa muistin sailytysajan, kunnes automaattisen pysäytstoiminnon automaattinen pysäytystila peruutetaan. Automaattinen pysäytstoiminto peruutetaan painamalla vaihtokytkintä kerran udestaan yli kahden sekunnin ajan. (Automaattisen pysätyksen valo sammuu samalla.)

HUOMAUTUS

Kytke tyokalu PÄÄLLE, kun tyokalun kärki on asetettu tyomateriaalin paälle.
Pyörismnopeus ja taso, jolla kytkintä painetaan porauksen aikana, eivat tallenu muistiin.
O Poraa automaattisessa pysaytystilassa yhtajaksoisesti loppuun saakka.
O Moottori pysahtyy, vaikka kytket laitteen POIS PAALTAMuistin sailytysajan aikana.

Suomi

Nollaa laskuri kytkemällä laite POIS PÄLTA muistin sailytsaikana. Jalkityostettäessä työta, johon porattu reika on keskeneräinen, muistin sailytsaika lasketaan uudelleen kokonaan.
O Automaattinen pysaytystoiminto pysyy aktiivisena, kunnes se peruutetaan.

REAKTIIVISEN VOIMAN HALLINTA

Tässä tuotteessa on reaktivisen puristusvoiman hallintajärestelmä (RFC) -ominaisuus, joka vahentä tyokalun rungon nykimista.

Jos tyokalun tera ylikuormittuu akillisesti, tyokalun rungon nykimista vahennetaan varokitkakytkimen aktivoimisella tai pysayttamalla moottori tyokalun runkoon rakennetulla tunnistimella.

Jos ohjain pysayttä moottorin ylikuormitustilanteessa, RFC-merkkivalo vilkkuu kytkinta vedtäessä. Lisäksi merkkivalo jatkaa vikkumista noin kolme sekuntia sen jälkeen kun kytkin on vapautettu. Moottori pysyy pysaytetyänä samalla kun lamppu vilkkuu. (Kuva 23)

Koska RFC-ominaisuus ei ehkä aktivodu tai sen suorituskya saattaa olla riittamoton tyoymparistosta ja -olosuheista riippuen, varo ylikuormittamasta tyokalun terää akillisesti kayton aikana.

• Akillisen ylikuormittumisen mahdollisia syita
  ① Tyokalun tera pureutuu materiaaliin
  ② Tera osuu naulaan, metalliin tai muuhun kovaan esineeseen
  Tyoskentelyyn liittyy vaantamista tai mita tahansaylimaaiaistapainamista tms.

Syynä voi olla myös mika tahansa edellä mainittujen yhdistelmista.

Kun reaktiivisen voiman hallinta (RFC) kytkeytyy paallee Kun reaktiivisen voiman hallinta (RFC) kaynnistyy ja moottori pysahtyy, laita tyokalun kytkin pois paalta ja poista ylikuormituksen syy ennen kayton jatkamista.

Kuva 23

TIETOJA SUOJAUSTOIMINNOSTA

Tässa työkalussa on sisäänrakennettu suojapiiri, joka estä laitteen vauroitumisen toimintahäirön tapahtuessa. Seuraavien tekijöiden mukaan näytövalo ja merkkivalo vilkkuvat ja laite lakkaa toimimasta. Tarkista vilkkumisen ilmoittama ongelma ja tee tarvittavat korjaustoimenpiteet. Paina vaihtokytkintä, kun kytkimestä ei vedëtä.

Kuva 24

Taulukko 3

Vaihtokytkin vikkuu	Syy Ratkaisu
	Toiminta on lakannut, koska sisäinen lämpötila on ylltänyt lämpötilarajan. (Korkean lämpötilan suojaustoimito)	Anna laitteen jäähtyä 15-30 minuuttia. Laitteen jäähdyttä ja näytövalon sekä merkkivalon lakattua vikkumasta jatka käytöä vetämäillä kytkimen laukaisimesta.
	Terän äkillinen ylikuormitus on käynnistänyt reactiivisen voimanohjauksen, joka estaä työkalun käytön jatkamisen. Katso "REAKTIIVISEN VOIMAN HALLINTA" sivulta 132.	Vapauta kytkimen laukaisin ja anna sen olla, kunnes näytövalo lakkaa vikkumasta. Vedä kytkimen laukaisinta uudelleen jatkaaksesi työkalun käytämistä. Poista ylikuormituksen syy ennen kuin jatkat käytöä.

HUOMAA

Ongelmien korjaamisesta huolimatta nayttovalo saattaa edelleen vilkua. Tassa tapaukssslaite saattaa tarvita korjausta. Korjauta laite talioin ottamalla yhteytt myyjän.

VOITELU

Tässa pyörövasarassa on täysin ilmatiivis rakenne, joka suojaa polyltä.

Täm'ansiosta poravasaraa voidaan kayttta pitkäan ilman voitelua.

Vaihda rasva märäajoin. Vaihdata rasva lahimmässa valtuutetussa huoltolikkeessä.

HUOMAUTUS

Porassa tulee käyttaa vain suositeltua rasvaa. Mikäli käytetän muuta rasvaa, laitteen suorituskyk saattaa laskea. Ota yhteys huoltohenkilokuntaamme, kun haluat vaihtaa poraasi uuden rasvan.

HUOLTO JA TARKASTUS

VAROITUS

Muista kytkeä kytkin pois pälta ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Tyokalun tarkastus

Koska tylsa tyokalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihma tyokalu heti kun havaitsenet sen kuluneen.

2. Kiinnitsruuvien tarkistaminen

Tarkista Kaikki kiinnitysruuvit saannollisesti ja varmista, etta ne on kunnolla kiristetty. Jos ruuvit ovat loysallä, kirista ne valittomasti. Tämän tekemattä jattaminen voi aiheuttaa yakavan vaaran.

3. Moottorin huolto

Moottorin kaami on sahkotyokalun "ydin". Ole varovainen, jotta kaami ei vahingoitu ja/tai altistu oljylte tai vedelle.

4. Liittimien tarkastus (tyokalu ja akku)

Varmista, etta liittimilla ei ole lastuja tai polyä.

Tarkista tarvittaessa ennen käytöä, käytön aikana ja sen jälkeen.

HUOMAUTUS

Poista liittimille mahdollisesti keräantnyt lika ja poly. Muussa tapauksessa seurauksena voi olla toimintahairio.

5. Ulkopinnan puhdistus

Jos sahkotyokalussa on likaa, pyyhi se kuivalla, pehmeallä kankaalla tai saippuavedellä kostutetulla kankaalla. Alä kayta kloriittisia nesteitä, bensiiniä tai tinneria, sillä ne sulattavat muovia.

6. Akun asennuslokeron ja akun puhdistus

Jos betonipolya on betonin porauksen jälkeen kertynyt akun asennuslokeroon ja akkuun, puhdista kertynyt betonipoly sumutuslaitteella tai kuivalla liinalla ennen tyokalun kayttoa. (Kuva 18)

Varmista puhdistuksen jälkeen, etta akku voidaan asettaa ja poistaa tyokalusta hyvin.

HUOMAUTUS

Tyokalun kaytbo betonipolyn peitossa olevalla akulla voi aiheuttaa onnettomuuden, kuten akun putoamisen kayton aikana.

Tällainen käytö voi myös aiheuttaa toiminta- tai kosketushäiriöitä akun ja liittimien valille.

7. Säilytys

Säilytä sahkötyokalu ja akku lasten ulottumattomissa ja paikassa,jonka lampötila on alle 40^

HUOMAA

Lithiumioniakkujen sailytys.

Varmista, etta litiumioniakut on ladattu tayteen ennen varastroimista.

Akkujen pitkaaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentaa huomattavasti akun käyttoaikaa tai heikentaa akkujanain, etteivat ne pysty sailyttamän varausta.

Huomattavasti vahentynyt akun kayttöaika voidaan yrittä korjata lataamalla ja kayttamallä akun varaus loppuun toistuvasti 2-5 kertaa.

Jos akun käytöikä on ärettöman lyhyt toistuvasta latauksesta ja käytösta huolimatta, lopeta akun käytto ja osta uusi akku.

HUOMAUTUS

Sahkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkea huomautus HiKOKIn alkutoimisten sahkötyokalujen akuista

Käytä aina jotain märättemistämme alkuperäisista akuista. Emme voi taata akkutoimisen sahkötyokalumme turvallisuutta ja toimivuutta, kun sitä käytetän muun kuin märättemamme akun kanssa tai kun akku puretaan ja sita muunnellaan (esimerkiki kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyokaluille takuun lakisaateisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vaäränlaisesta tai kielletystä käytostä tai normalaista kulumisesta. Reklamaatiotapaukssalaḥetā purkamaton sahkötyokaluja tämä käytöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokesukseen.

Tietoja ilmavälitteisestä melusta ja tärinastä

Mittausarvot on märitetty EN62841-standardin mukaisesti ja ilmoitetu ISO 4871-standardin mukaisesti.

Mitattu A-painotteinen aäniteho: 102 dB (A)

Mitattu A-painotteinen aanipainearvo: 91 dB (A)

Epavarmuus K:3 dB (A).

Käytä kuulonsuojaimia.

Tärinā kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti maäritettnä.

Vastaava taltausarvo:

Värähtelyemissioarvo a h, CHeq = 9.7 m/s2

Epavarmuus K = 1,5 m/s2

llmoitettu tarin kokonaisarvo ja ilmoitettu melupaaastoarvo on mitattu standardoidun testausmenetelman mukaisesti, ja niita voidaan kayttta tyokalujen vertaamiseen keskenaan. Niita voidaan kayttta myos altistumisen alustavaan arviointiin.

VAROITUS

Sähkötyokalun varsinaisen kayton aikana ilmenevā tärinä ja melupäastöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten tyokalua kaytetaän ja erityisesti, millaista tyokappalettä käsitetälän, ja

Määrità käytäjäa suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaissessa käytötilanteessa (ottaen huomioon käytöjakson kaikki vaiheet, kuten hetket, joltoo nyokalu on kytketty pois pälta ja joltoo se on tyhjkäynnissä, varsinaisen käyntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun tyokalu ei toimi normalaisti. Jos ongelma ei korjauu, kysy nuvoa jalleenmyjäläsi tai HiKOKIn valtuutetusta huoltokesukksesta.

1. Sähkötyökalu

Oire Mahdollinen	syy Korjaus
Työkalu ei käynnisty Akku on	Iopussa Lataa akku.
	Akku ei ole kunnolla kiinni. Työnnä akkua, kun nes kuulet naksahduksen.
	Betonipölyä on kerääntynyt akun asennuskotelon liittimiin sekä akun liuku-uriin.	Puhdista kertynyt betonipöly pois sumutuslaitteella tai kuivalla liinalla.
Työkalu pysähtyi yhtäkkää Työkalu oli ylikuormittunut Hankkiudu eroon yliku ormitusta aiheuttavasta ongelmasta.
			Reaktiivisen voiman hallinta aktivoitui
			Akku on ylikuumentunut. Anna akun jäähtyä.
Työkalun terät - ei voida liittää - putoavat	Kiinnitsykohdan muoto ei tãsmää Käytä SDS- plus-varsityypin kanssa terää, jonka halkaisija on ilmoitetulla alueella.
Kone ei poraa reikiä tasaisesti.	Pora on kulunut Vaihdapora uuteen.
	Poran terä pyörii taaksepäin. Vaihda pyörimis suunnaksi eteenpäin.
Ruuvin pää luistaa tai lóystyy.	Terän numero ei vastaa ruuvin kokoa Asenna oikeanlainen terä.
	Terä on kulunut Vaihda terä uuteen.
Akku ei mene paikalleen Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua.		Asenna monijännitetyppinen akku.

1. Laturi

Oire Mahdollinen	syr Kjáus
Latauksen merkkivalo vilkkuu nopeasti violettinvärisenä, eikä akun lataus käynnisty.	Akker ei ole kunnolla paikallaan. Aseta akku kūn nolla.	nolla.
	Akker liittimessä tai kiinnytyskohdassa on likaa.	Poista lika.
Latauksen merkkivalo vilkkuu punaisena, eikä akun lataus käynnisty.	Akker ei ole kunnolla paikallaan. Aseta akku kūn nolla.	a, se alkaa latautua automaattisesti, kun sen lampötila laskee, mutta tãmã voi lyhentãã akun kestoa. Suosittelemme jäähydtãmãän akun ennen latausta hyvin ilmastoidussa tilassa suojassa suoralta auringonvalolta.
	Akker on ylikuumentunut. Jos akun annetaan ol
Akun käytöika on lyhyt, vaikkka akku on ladattu tãyteen.	Akun käytöika on lopussa. Vaihda akku uuteen.
Akun lataaminenkestää kauan.	Akun, laturin tai ympäristö lampötila on erittäin matala.	Lataa akku sisatiloissa tai muussa lmpimässã ympäristössã.
	Laturin tuuletsaukot ovat sukkeutuneet, ja sen sisäiset osat ovat ylikuumentuneet.	Välta tukkimasta tuuletsaukkoja.
	Tuuletin ei kãy. Ota yhteyttã valtuutettuun HiKOKI-huoltokesukseen korjausta varten.
USB-laitteen lataus keskeytyy.	Laturi kytkettiin pistorasiaan, kun USB-laitetta ladattiin kãytãmãllã virtalãhteenã akkua.	Tãmã ei ole toimintahãiriã. Laturi keskeyttãã USB-latauksen noin 5 sekunniki, kun sen virtualãhdettã vaihdetaan.
	Akku asetetiin laturiin, kun USB-laitetta ladattiin kãytãmãllã virtalãhteenã pistorasiaa.
USB-laiteen lataus keskeytyy, kun akkua ja USB-laitetta ladataan samaan aikaan.	Akku on ladattu tãyteen. Tãmã ei ole toimintahãiriã.	Laturi keskeyttãã USB-latauksen noin 5 sekunniki, kun se tarkistaa, onko akku ladattu tãyteen.
USB-laiteen lataus ei kãynnisty, kun akkua ja USB-laitetta ladataan samaan aikaan.	Akulla on jäljellã erittäin vãhã varausta. Tãmã	e ie toimintahãiriã. Kun akun varaus saavuttaa tietyn tason, USB-lataus kãynnistyy automaattisesti.
