• Branchez le câble d'alimentation sur des prises de terre pour obtenir des vitesses de transfert plus élevées. NOTE : Pour congurer le routeur AiMesh en mode point d'accès, ouvrez l'interface de gestion (http://router.asus.com), puis rendez-vous sur la page Administration > Operation Mode (Mode de fonctionnement).43 Suomi ASUS ZenWiFi XP4 Yleiskatsaus AiMesh-reititin (XP4) WPS/PLC-yhdistelmäpainike Paina tätä painiketta käynnistääksesi WPS:n tai PLC:n pariutuksen. WPS-pariutus: Paina XP4:n ja uuden langattoman asiakkaan painikkeita muodostaaksesi WiFi -yhteyden. PLC-pariutus: Paina aiemmin luodussa verkkojärjestelmässä olevan XP4:n ja uuden XP4-laitteen painikkeita. Hetken kuluttua uusi XP4-laite integroidaan olemassa olevaan Verkkojärjestelmääsi. AC-virtaliitäntä Liitä reititin ja solmu seinäpistorasioihin toimitukseen kuuluvilla virtajohdoilla. Nollauspainike Tämä painike nollaa tai palauttaa järjestelmän tehtaan oletusasetuksiin.44 Suomi LAN -portit Liitä verkkokaapelit näihin portteihin muodostaaksesi LAN-yhteyden. WAN -portti Liitä verkkokaapeli tähän porttiin WAN-yhteyden muodostamiseksi. Jos käytät XP4:ää AiMesh-solmuna, voit yhdistää verkkokaapelin AiMesh-reitittimen LAN -portista sen WAN-porttiin Ethernet-pohjaisen runkoliityntäyhteyden nousevaa siirtotietä varten. USB 3.1 Gen 1 -portti Liitä USB 3.1 Gen 1/ USB 2.0 -laite, kuten USB-levy tai USB 3G/4G-modeemi intähän porttiin. Jos käytät XP4:ää AiMesh-solmuna, USB-portti tukee AiDisk- ja macOS -varmuuskopio-toimintoa. AC-virtatulo 100-240V AC, 50/60Hz, 1A Käyttölämpötila 0~40

Käyttökosteus 50~90% Säilytys 20~90% Tekniset tiedot45 Suomi ZenWiFi Hybrid XP4 LED-merkkivalot Tasainen sininen AiMesh -reitittimesi tai solmusi on valmis asetettavaksi. Tasainen valkoinen AiMesh-reitittimesi tai solmusi on verkossa ja toimii hyvin. Tasainen keltainen Signaali AiMesh-reitittimen ja solmun välillä on heikko. Tasainen punainen AiMesh-reitittimellä ei ole internet-yhteyttä. AiMesh-solmun yhteys reitittimeen on katkennut. Vilkkuva sininen AiMesh-reitittimesi käyttää uusia asetuksia. Vilkkuva keltainen AiMesh-reititintä tai soluma nollataan. Tasainen violetti AiMesh-reititin tai solmu on pelastustilassa.

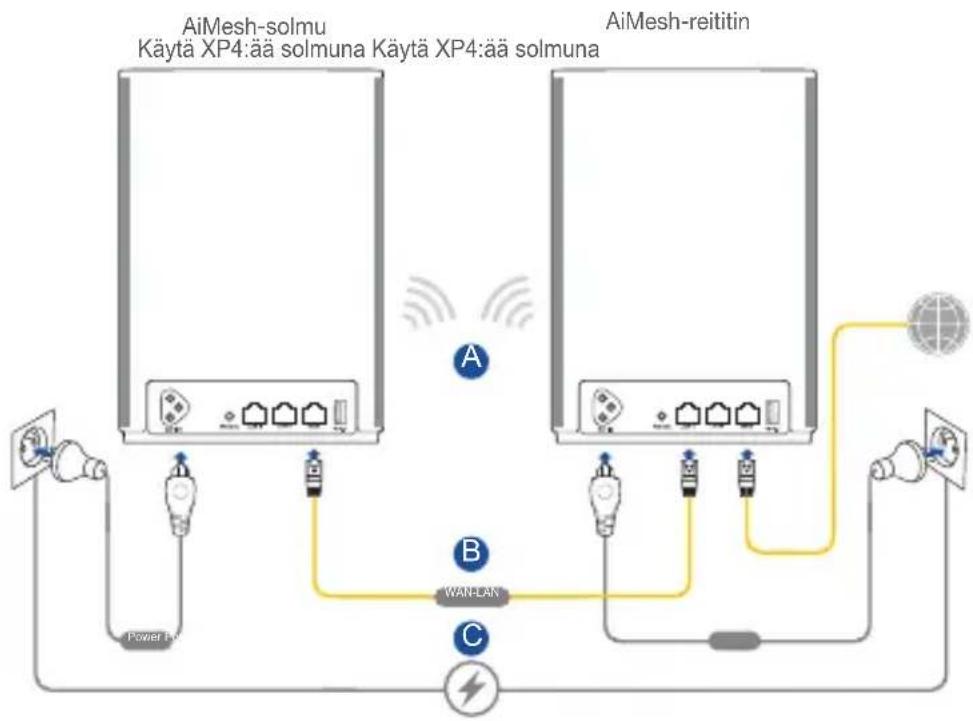

Tasainen vihreä AiMesh-reitittimesi tai solmusi vaihtuu toiselle kanavalle johtuen järjestelmän uudelleen käynnistymisestä tai nykyisellä kanavalla tunnistetuista tutkasignaaleista.46 Suomi AiMesh-Asetusohjeet AiMesh NodeUse XP4 as a nodeAiMesh RouterUse XP4 as a router WAN-LAN

Power Power XP4 toimii oletuksena AiMesh-reitittimenä. Voit lisätä sen myös aiemmin luotuun AiMesh-järjestelmään AiMesh-solmuna.

• AiMesh-reitittimenä: Liitä modeemi XP4:n WAN-porttiin verkkokaapelilla. (Hyppää Vaiheeseen 02)

• AiMesh-solmuna: Aseta solmu 3 metrin säteelle reitittimestä asetusprosessin aikana. Liitä AiMesh- reitittimesi AiMesh-solmuun seuraavilla tavoilla: A. WiFi Backhaul -yhteys (Hyppää vaiheeseen 02). B. Ethernet Backhaul -yhteys: Liitä Ethernet-kaapeli AiMesh -reitittimen LAN-portista AiMesh-solmun WAN-porttiin. C. Powerline Backhaul -yhteys (Hyppää vaiheeseen 02).

Käytä XP4:ää solmuna Käytä XP4:ää solmunaAiMesh-solmuAiMesh-reititin47 Suomi

Liitä XP4 pistorasioihin toimitukseen kuuluvilla virtajohdoilla.

Odota, kunnes LED palaa tasaisesti sinisenä ilmaisten, että laite on valmis asetettavaksi.

Ota puhelimen Bluetooth käyttöön ja käynnistä ASUS-reitittimen SOVELLUS. Tee jompi kumpi seuraavista ja lopeta AiMesh- asetus toimimalla näytön ohjeiden mukaisesti.

• Paina Set up a new network (Aseta uusi verkko), jos käytät XP4:ää AiMesh-reitittimenä; tai

• Paina Add AiMesh node (Lisää AiMesh-solmu), jos käytät XP4:ää AiMesh-solmuna. HUOMAUTUKSIA:

• Älä käytä jatkojohtoja välttääksesi HomePlug-signaalin ja datansiirtonopeuksien heikkenemisen.

• Minimoidaksesi sähköjohtojen häiriön, liitä virtajohdot suoraan pistorasioihin.
