Ürün Türü	Kablosuz Mesh Wi-Fi Yönlendirici ve Düğüm
Marka	ASUS
Model	ZenWiFi AX Hybrid XP4
Wi-Fi Standardı	AX (Wi-Fi 6)
Frekans Bantları	Çift bant 2,4 GHz ve 5 GHz
Ağ Bağlantı Noktaları	1 Gigabit Ethernet WAN bağlantı noktası, 2 Gigabit Ethernet LAN bağlantı noktası
USB Bağlantı Noktası	1 USB 3.1 Gen1 bağlantı noktası
Güç Kaynağı	100-240 V AC, 50/60 Hz, 1 A
Çalışma Sıcaklığı	0 °C ile 40 °C
Depolama Sıcaklığı	0 °C ile 70 °C
Çalışma Nem Oranı	%50 ile %90
Depolama Nem Oranı	%20 ile %90
LED Göstergesi	Evet (mavi, beyaz, turuncu, kırmızı, mor, yeşil)
Ana İşlevler	AiMesh, WPS, PLC, ASUS Router uygulaması üzerinden yapılandırma için Bluetooth
Yapılandırma	ASUS Router uygulaması (Android/iOS) aracılığıyla
Sıfırlama	Fabrika ayarlarına dönmek için sıfırlama düğmesi
Bakım ve Temizlik	Kuru ve yumuşak bir bezle temizleyin. Kimyasal ürünler kullanmayın.
Güvenlik	Uzatma kablosu kullanmayın. Doğrudan topraklı bir duvar prizine takın.
Yedek Parça ve Onarılabilirlik	Herhangi bir onarım veya değiştirme için ASUS destek birimiyle iletişime geçin.
Genel Bilgiler	Yalnızca iç mekan kullanımı.

Sık sorulan sorular - ZenWiFi AX Hybrid XP4 ASUS

ZenWiFi XP4'ü AiMesh yönlendirici olarak nasıl yapılandırabilirim?

Modeminizi bir Ethernet kablosu kullanarak XP4'ün WAN bağlantı noktasına bağlayın. Güç kablosunu takın, LED'in sabit mavi yanmasını bekleyin. ASUS Router uygulamasını açın, Yeni bir ağ yapılandır düğmesine basın ve talimatları izleyin.

Mevcut bir ağa AiMesh düğümü nasıl eklenir?

Düğümü yönlendiriciden en fazla 3 metre uzağa yerleştirin. Aşağıdaki yöntemlerden birini kullanarak bağlayın: WiFi Backhaul (uygulama üzerinden), Ethernet Backhaul (LAN ve WAN bağlantı noktaları arasında kablo) veya PLC Backhaul. Ardından uygulamada AiMesh düğümü ekle düğmesine basın.

Sabit turuncu LED ne anlama gelir?

Sabit turuncu LED, AiMesh yönlendiriciniz ile düğümünüz arasındaki sinyalin zayıf olduğunu gösterir. Düğümü yönlendiriciye yaklaştırarak bağlantıyı iyileştirin.

LED sabit kırmızı yanarsa ne yapmalıyım?

LED sabit kırmızı yanıyorsa, AiMesh yönlendirici internete veya düğüm yönlendiriciye bağlı değildir. Kabloları ve internet bağlantısını kontrol edin, ardından cihazları yeniden başlatın.

ZenWiFi XP4 fabrika ayarlarına nasıl sıfırlanır?

Cihazın arkasındaki sıfırlama (Reset) düğmesine LED turuncu yanıp sönene kadar yaklaşık 5 saniye basılı tutun. Fabrika ayarları geri yüklenecektir.

AiMesh düğümünün USB bağlantı noktasını kullanabilir miyim?

Evet, XP4 AiMesh düğümü olarak kullanılıyorsa, USB bağlantı noktası AiDisk işlevlerini ve Mac OS yedeklemeyi destekler. Yönlendirici olarak kullanıldığında, depolama aygıtlarını ve USB 3G/4G modemleri destekler.

WPS aracılığıyla bir WiFi istemcisi nasıl eşleştirilir?

XP4'ün WPS/PLC eşleştirme düğmesine, ardından WiFi istemcisinin WPS düğmesine basın. Bağlantı otomatik olarak kurulacaktır.

İki XP4 cihazı PLC aracılığıyla nasıl eşleştirilir?

Her iki XP4 cihazının (yönlendirici ve yeni düğüm) eşleştirme düğmelerine basın. Birkaç dakika sonra yeni cihaz mevcut Mesh sistemine entegre edilecektir.

Yönlendiriciyi erişim noktası modunda yapılandırma prosedürü nedir?

İlk yapılandırmadan sonra, yönetim arayüzünü http://router.asus.com adresinden açın, Yönetim > Çalışma Modu bölümüne gidin ve Erişim Noktası Modu seçeneğini seçin.

ZenWiFi XP4 nasıl temizlenir?

Yüzeyi temizlemek için yumuşak ve kuru bir bez kullanın. Asla kimyasal ürünler veya sıvılar kullanmayın. Temizlemeden önce cihazın fişini çektiğinizden emin olun.

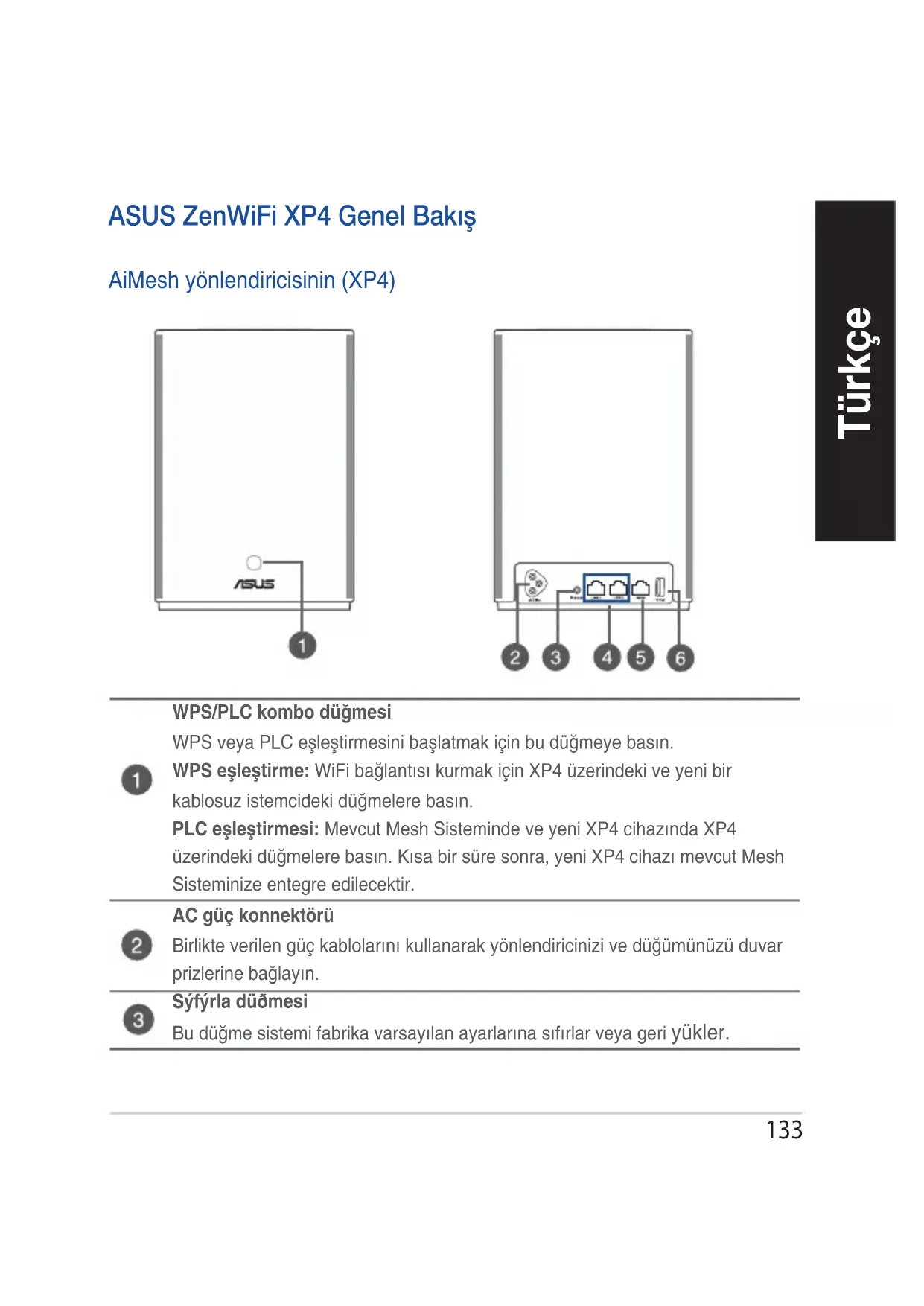

KULLANIM KILAVUZU ZenWiFi AX Hybrid XP4 ASUS

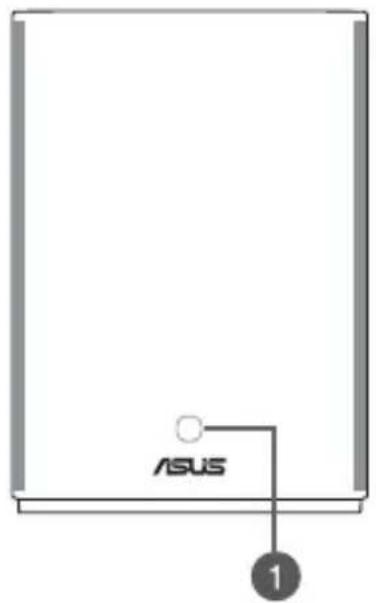

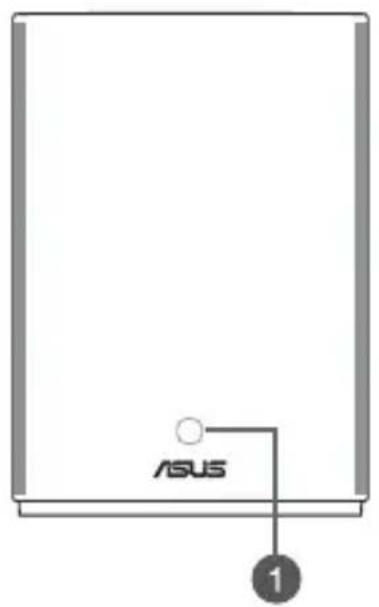

AiMesh yönlendiricisinin (XP4)

WPS/PLC kombo dugmesi

WPS veya PLC eşleşirmesini baslatmak icin bu Düğmeye basin.

WPS eşleşirme: WiFi böglantı kurmak ilein XP4 üzerindeki ve yeti bir kablosuz istemicideki Düğmelere basin.

PLC eşleşirmesi: Mevcut Mesh Sisteminde ve yeti XP4 cihazinda XP4 üzerindeki Düğmelere basin. Kisa bir sure sonra, yeti XP4 cihazmi mevcut Mesh Sistemimize entegre edilecekir.

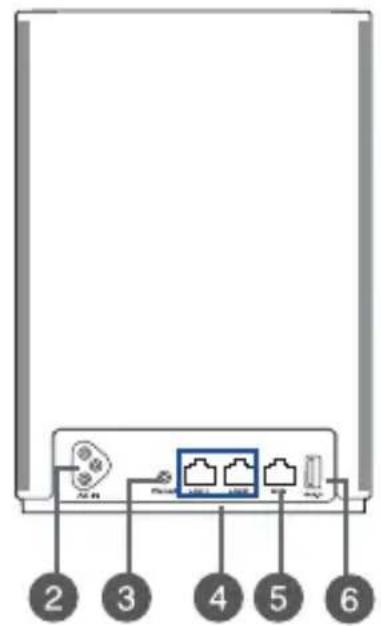

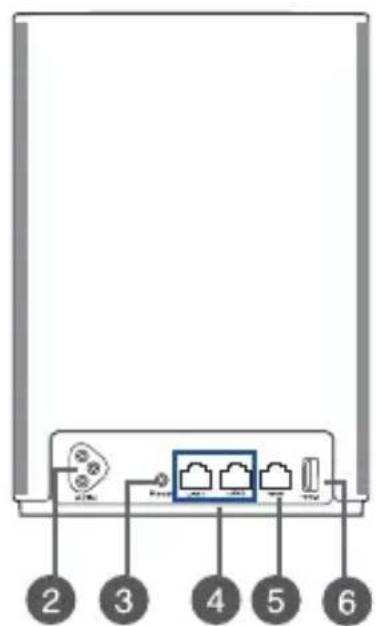

AC guc konnektoru

Birlakte verilen güç kaboları kullanarak yönlendiricinizi ve Düğümünüz duvar prislerine baglayın.

Syfyrladoumesi

Bu duğme sistemi fabrika varsayilan ayarlarina sifirlar veya geri yükler.

LAN baglanti noktasi

Ağ kaboları bu böglanti noktarına böglayarak LAN böglantınlı olşturun.

WAN baglanti noktasi

Bir ağ kablosunu bu böglanti noktasina takarak WAN böglantınin baglayin.

XP4'yi bir AiMesh Düğümü olarak kullanıorsanüz, Ethernet ana taşıyiciya yer-uydu böglantisi böglantisi icin bir AiMesh yönlendiricinin LAN böglanti noktasindan WAN böglanti noktasina bir ağ kablosu böglayabilirsiniz.

USB 3.1 Gen 1 baglanti noktasi

Bu baglanti noktasina bir USB disk veya USB 3G/4G modem gibi bir USB 3.1

Gen 1/USB 2.0 cihazi takin.

AiMesh Düğümü olarak XP4 kullanıyorsanı, USB böglanti noktası AiDisk ve macOS yedekleme ilelevini destekler.

Teknik Özellikler

AC Güçüncü 100-240V AC, 50/60Hz, 1A
Çalıhma Sıçakkı 0~40	°C Saklama 0~70	°C
Çalıhma Nemi 50~90% Saklama 2	0~90%

ZenWiFi Hybrid XP4 LED goestergeleri

Sabit mavi

AiMesh yönlendiriciniz veya Dügümünüz kuruluma hazir.

Sabit beyaz

AiMesh yönlendiriciniz veya dugumunuz cevrimiçi ve iyi calisiyor.

Sabit sari

AiMesh yönlendiriciniz ve Dügümarasindaki sinalyazif.

Sabit kirmizi

AiMesh yönlendiricinizin internet baglantisi yok.

AiMesh dugumunuzun yonlendirici ile baglantisi kesildi.

Yanip sönen mavi

AiMesh yönlendiriciniz yeti ayarlar uyguluyor.

Yanip sönen sari

AiMesh yönlendiriciniz veya dugumunuz sifirlaniyor.

Sabit mor

AiMesh yönlendiriciniz veya dugumunuz kurtarma modunda.

Sabit yesil

AiMesh yönlendiriciniz veya dugumunuz, sistemin yeniden baslatilmasi veyamevcut kanalda tespit edilen radar sinyalleri nedeniyle böcka bir kanala geleciyor.

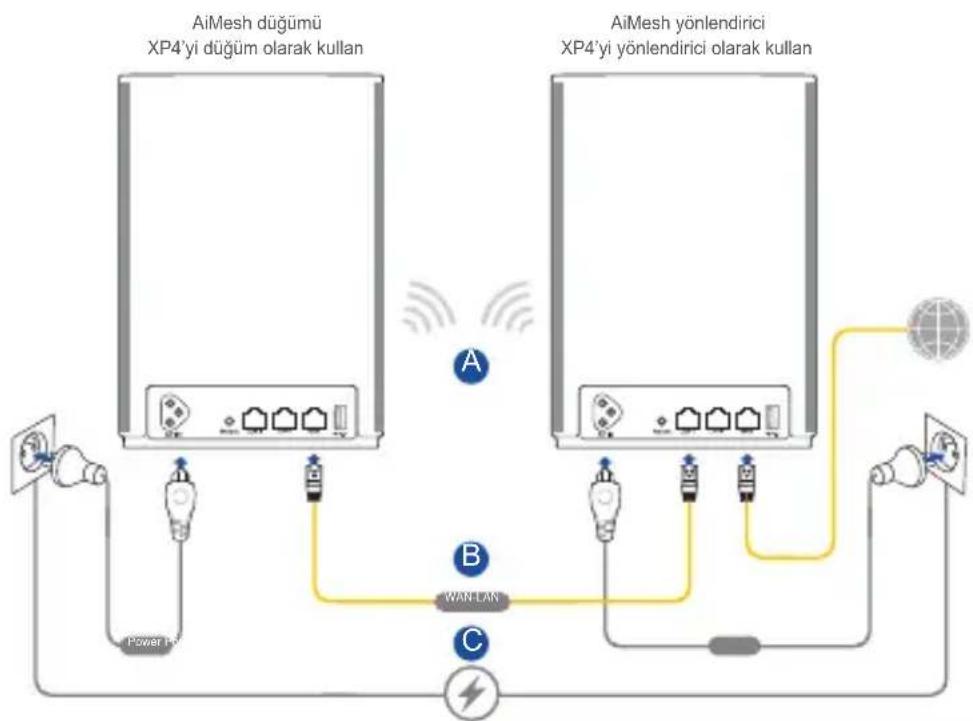

AiMesh Kurulumu Adimlari

01 XP4, varsayilan olarak bir AiMesh yönlendirici islevi görür. Bunu ayrìca bir AiMesh Düğümü olarak mevcut bir AiMesh sisteme de ekleyebilirsiniz.

• AiMesh yönlendirici olarak: Bir agg kablosu kullanarak modeminizi XP4'nin WAN baglanti noktasina takın. (Adim 02'ye atlayın)
• AiMesh Düğümü olarak: Kurulum sirasindo Düğümü yönlendiricinin 3 metre)yakınina yerleştin. AiMesh Düğümüne asagidaki yollarla AiMesh yönlendiricinizi baglayin.

A. WiFi Backhaul baglantisi (Adim 02'ye atlayin).
B. Ethernet Backhaul böglantı: AiMesh yönlendiricinin LAN böglanti noktasindoan AiMesh Düğümünün WAN böglanti noktasın bir Ethernet kablosu®, baglıyan.
C. Guc Hatti Backhaul baglantisi (Adim 02'ye atlayin).

02

XP4, birlikte verilen yüz kablolarinı kullanarak duvar prislerine要考虑.

NOTLAR:

• HomePlug sinyalinin azalmasini ve veri aktarim hizlarinin duşmesini onlemek icin güç uzatma kablolari kullanmayın.
• Guc hatti girisimini en aza indirmek icin, guc kabolariniogrudan duvar prislerine baglayin.
  Daha yuksek veri aktarim hizlarin guc kabolarini 2 uclu prizler yerine 3 uclu prizlere takin.

03

LED, aygitin kuruluma hazir oldugunu seksilde sabit mavi renge donene kadar bekleyin.

04

Telefonunuzda Bluetooth'u etkinleşirin ve ASUS Router Uygulamasınbaslatn.AiMesh kurulumunu tamamlamak icin asagidakilerden biriniGPCeleşirin ve ekrandaki talimatlari izleyin.

XP4'yi bir AiMesh yönlendirici olarak kullaniyorsaniz Yeni ağ kur'a basın; veya
- XP4'yi bir AiMesh Düğümü olarak kullanıyorasanı, AiMesh Düğümü ekle'ye basın.

NOT: AiMesh yönlendiriciyi erişim noktası modu olarak ayarlamak icin web GUI'ye (http://router.asus.com) gidin ve Yönetim > Islem Modu sayfasina gidin.
