ZenWiFi AX Hybrid XP4 - Placă de rețea ASUS - Manual de utilizare gratuit

Tip de produs	Router și nod Wi-Fi Mesh
Marcă	ASUS
Model	ZenWiFi AX Hybrid XP4
Standard Wi-Fi	AX (Wi-Fi 6)
Benzile de frecvență	Dual-band 2,4 GHz și 5 GHz
Porturi rețea	1 port WAN Gigabit Ethernet, 2 porturi LAN Gigabit Ethernet
Port USB	1 port USB 3.1 Gen1
Alimentare	100-240 V CA, 50/60 Hz, 1 A
Temperatură de funcționare	0 °C până la 40 °C
Temperatură de stocare	0 °C până la 70 °C
Umiditate de funcționare	50 % până la 90 %
Umiditate de stocare	20 % până la 90 %
Indicator LED	Da (albastru, alb, portocaliu, roșu, violet, verde)
Funcții principale	AiMesh, WPS, CPL, Bluetooth pentru configurare prin aplicația ASUS Router
Configurare	Prin aplicația ASUS Router (Android/iOS)
Resetare	Buton de resetare pentru restaurarea setărilor din fabrică
Întreținere și curățare	Curățați cu o cârpă uscată și moale. Nu utilizați produse chimice.
Siguranță	Nu utilizați prelungitor electric. Conectați direct la o priză de perete cu împământare.
Piese de schimb și reparabilitate	Contactați suportul ASUS pentru orice reparație sau înlocuire.
Informații generale	Utilizare numai în interior.

Întrebări frecvente - ZenWiFi AX Hybrid XP4 ASUS

Cum se configurează ZenWiFi XP4 ca router AiMesh?

Conectați modemul la portul WAN al XP4 folosind un cablu Ethernet. Conectați alimentarea, așteptați ca LED-ul să devină albastru fix. Deschideți aplicația ASUS Router, apăsați pe Configurați o rețea nouă și urmați instrucțiunile.

Cum se adaugă un nod AiMesh la o rețea existentă?

Plasați nodul la mai puțin de 3 metri de router. Conectați-l folosind una dintre următoarele metode: WiFi Backhaul (prin aplicație), Ethernet Backhaul (cablu între porturile LAN și WAN) sau CPL Backhaul. Apoi, în aplicație, apăsați pe Adăugați un nod AiMesh.

Ce înseamnă LED-ul portocaliu fix?

LED-ul portocaliu fix indică faptul că semnalul dintre routerul AiMesh și nod este slab. Mutați nodul mai aproape de router pentru a îmbunătăți conexiunea.

Ce trebuie făcut dacă LED-ul este roșu fix?

Dacă LED-ul este roșu fix, routerul AiMesh nu este conectat la Internet sau nodul nu este conectat la router. Verificați cablurile și conexiunea la Internet, apoi reporniți dispozitivele.

Cum se resetează ZenWiFi XP4 la setările din fabrică?

Apăsați și mențineți apăsat butonul de resetare (Reset) din spatele dispozitivului timp de aproximativ 5 secunde până când LED-ul începe să clipească portocaliu. Setările din fabrică vor fi restaurate.

Pot folosi portul USB al nodului AiMesh?

Da, dacă XP4 este utilizat ca nod AiMesh, portul USB suportă funcțiile AiDisk și backup Mac OS. Pentru utilizare ca router, suportă dispozitive de stocare și modemuri 3G/4G USB.

Cum se asociază un client WiFi prin WPS?

Apăsați butonul de asociere WPS/CPL al XP4, apoi butonul WPS al clientului WiFi. Conexiunea se va stabili automat.

Cum se asociază două dispozitive XP4 prin CPL?

Apăsați butoanele de asociere ale celor două dispozitive XP4 (routerul și noul nod). După câteva momente, noul dispozitiv va fi integrat în sistemul Mesh existent.

Care este procedura pentru configurarea routerului în modul punct de acces?

După configurarea inițială, deschideți interfața de gestionare la adresa http://router.asus.com, mergeți la Administrare > Mod de funcționare și selectați Mod punct de acces.

Cum se curăță ZenWiFi XP4?

Utilizați o cârpă moale și uscată pentru a curăța suprafața. Nu utilizați niciodată produse chimice sau lichide. Asigurați-vă că dispozitivul este deconectat înainte de curățare.

MANUAL DE UTILIZARE ZenWiFi AX Hybrid XP4 ASUS

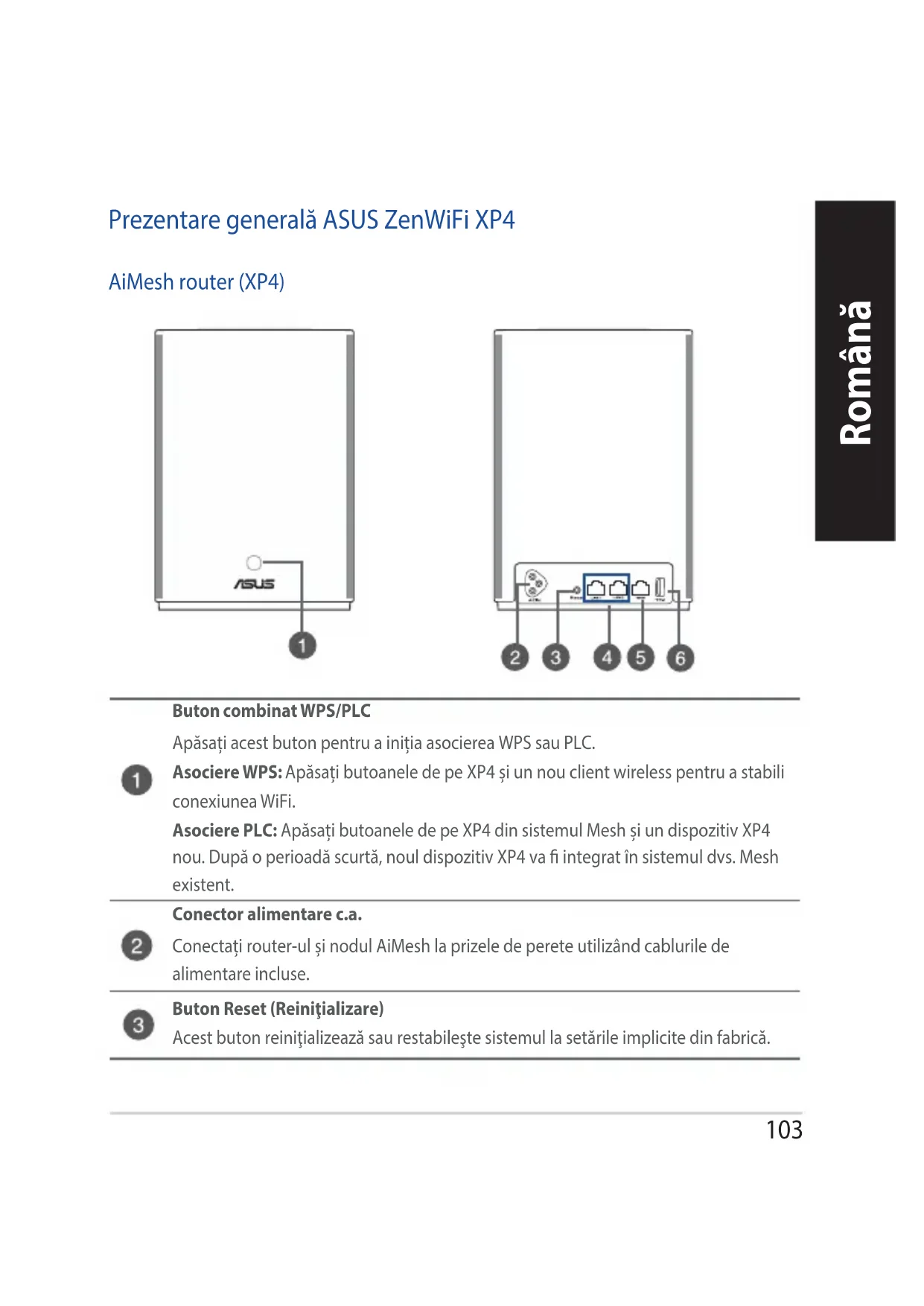

Prezentare generală ASUS ZenWiFi XP4

AiMesh router (XP4)

1 Asociere WPS: Apasa ti butoanele de pe XP4 si un nou client wireless pentru a stabili conexiunea WiFi.

Asociere PLC: Apasaţi butoanele de pe XP4 din sistemasul Mesh și un disposizitiv XP4 nou. După o perioada scurtă, noul disposizitiv XP4 va fi integrat in sistemasul dvs. Mesh existent.

Conector alimentare c.a.

2 Conectați router-ulși nodul AiMesh la prise de perete/utilizând cablurile de alimentare incluse.

Buton Reset (Reinitializare)

Acest buton reinitializeaza sau restabileste sistemas la setarile implicite din fabrica.

Porturi LAN

Conectaţi cabluri de reţea la aceste porturi pentru a stabili o conexiune LAN.

Port WAN

Conectaşi un cablu de rețea la acest port pentru a stabili o conexiune WAN.

Dacă'utilizăti XP4 ca nod AiMesh, puteți connecta un cablu de rețea de la un port LAN al unui router AiMesh la portul său WAN pentru conexiunea ascendenta Ethernet backhaul.

USB 3.1 Gen 1 port

Introduciţi un dispositiv USB 3.1 Gen 1/USB 2.0, cum ar fi un disc USB pau un modem USB 3G/4G in acest port.

Dacăutilizati XP4 ca nod AiMesh, portul USB accepta functia AiDisk si copie de rezerva macOS.

Specifications

Intrare alimentare c.a. 100-240V AC	50/60Hz, 1A
Temperatură în stare de functiònionare	0~40°C Depozitare	0~70	°C
Umiditate în stare de functiònionare	0~90% Depozitare 20	~90%

Indicații LED ZenWiFi Hybrid XP4

Albastru constant

Router-ul Sau nodul dvs. AiMesh este gata de configurare.

Alb constant

Router-ul sau nodul dvs. AiMesh este online si functionează bine.

Galben solid

Semnalul dentre router-ul dvs. AiMesh 日 nod este slab.

Rosu constant

Router-ul dvs. AiMesh nu are conexiune la Internet.

Nodul dvs. AiMesh este deconnectat de la router.

Albastru intermittent

Router-ul dvs. AiMesh aplică nei setâri.

Galben intermittent

Router-ul Sau nodul dvs. AiMesh se resetează.

Violet solid

Router-ul Sau nodul dvs. AiMesh este in modul de salvare.

Verdesolid

Router-ul Sau nodul dvs. AiMesh trece la un alt canal din cauza repornirii sistemului sau detectarii semnalelor radar pe canalul curent.

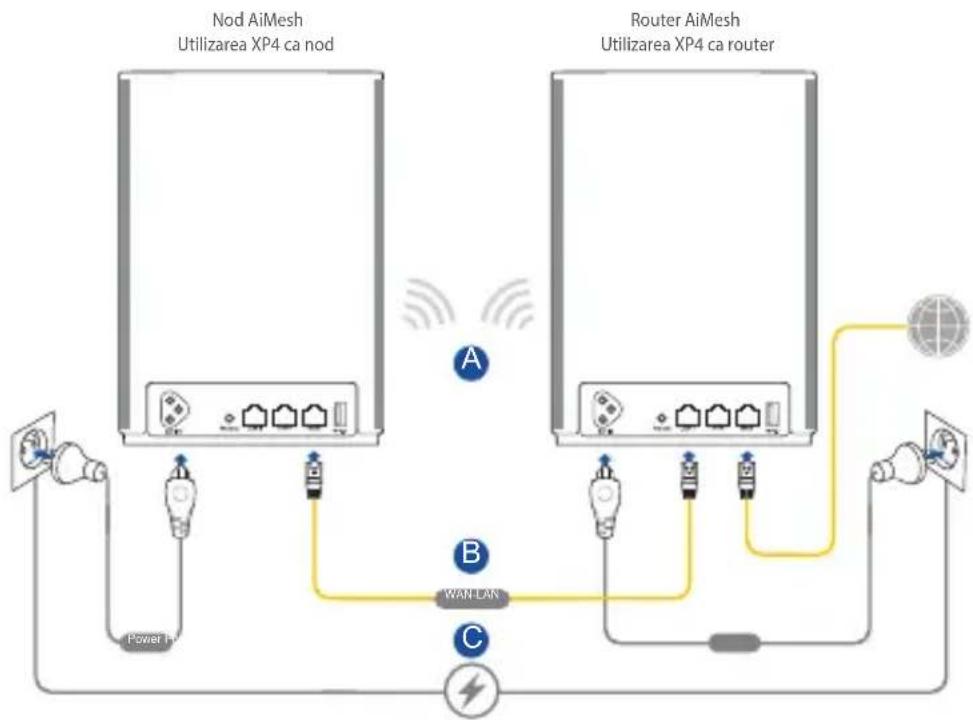

Paşi de configurare AiMesh

01 XP4 fonctionaça ca un router AiMesh in mod implicit. De asemenea, il puteti adauga la un system AiMesh existent ca un nod AiMesh.

• Ca router AiMesh: Utilizati un cablu de retea pentru a conecta modemul la portul WAN al XP4. (Treceti la pasul 02)
• Ca nod AiMesh: Plasați nodul la maxim 3 metri de router in timpul procesului de configurare. Conectați nodul dvs. AiMesh la router-ul AiMesh prin următoarele moduri.

A. Conexiune WiFi Backhaul (sārīṭi la pasul 02).
B. Conexiune Ethernet Backhaul: Conectaţi un cablu Ethernet de la portul LAN al router-ului AiMesh la portul WAN al nodului AiMesh.
C. Conexiune Powerline Backhaul (säriti la pasul 02).

02 Conectaţi XP4 la prise de perete utiliserăn cablurile de alimentare incluse.

NOTE:

• Nu folosi prelungitoare, pentru a evita degradarea semnalului HomePlug si reducerea vitezei transferului de date.
• Pouru a minimiza interferentele de la reteaua electrica, connectati caburile de alimentare direct la prise de perete.
• Conectați caburile de alimentare la prise cu 3 punctiși nu la cele cu 2 puncti, pentru viteze mai mari de transfer de date.

03 Astepta pana cand LED-ul albastru se aprinde, indicand faptul ca dispositivul este gata pentru configurare.
04 Activati functia Bluetooth pe Telefon si lansa ti aplicata iASUS Router. Effectuati oricare dentre urmatoarele actiuni si urmati instructiunile de pe ecran pentru a finaliza configurarea AiMesh.

• Apasa Set up a new network (Configurare retea noua) dacu utilizes XP4 ca router AiMesh; sau
• Apasati Add AiMesh node (Adaugare nod AiMesh) dacăutilizati XP4 ca nod AiMesh.

NOTÀ: Pouru a seta routerul AiMesh in modul de punct de acces, accesați interfăța web GUI (http://router.asus.com)și accesați pagina Administrare > Mod de operare.
