MANUAL DE USUARIO ZenWiFi AX Hybrid XP4 ASUS

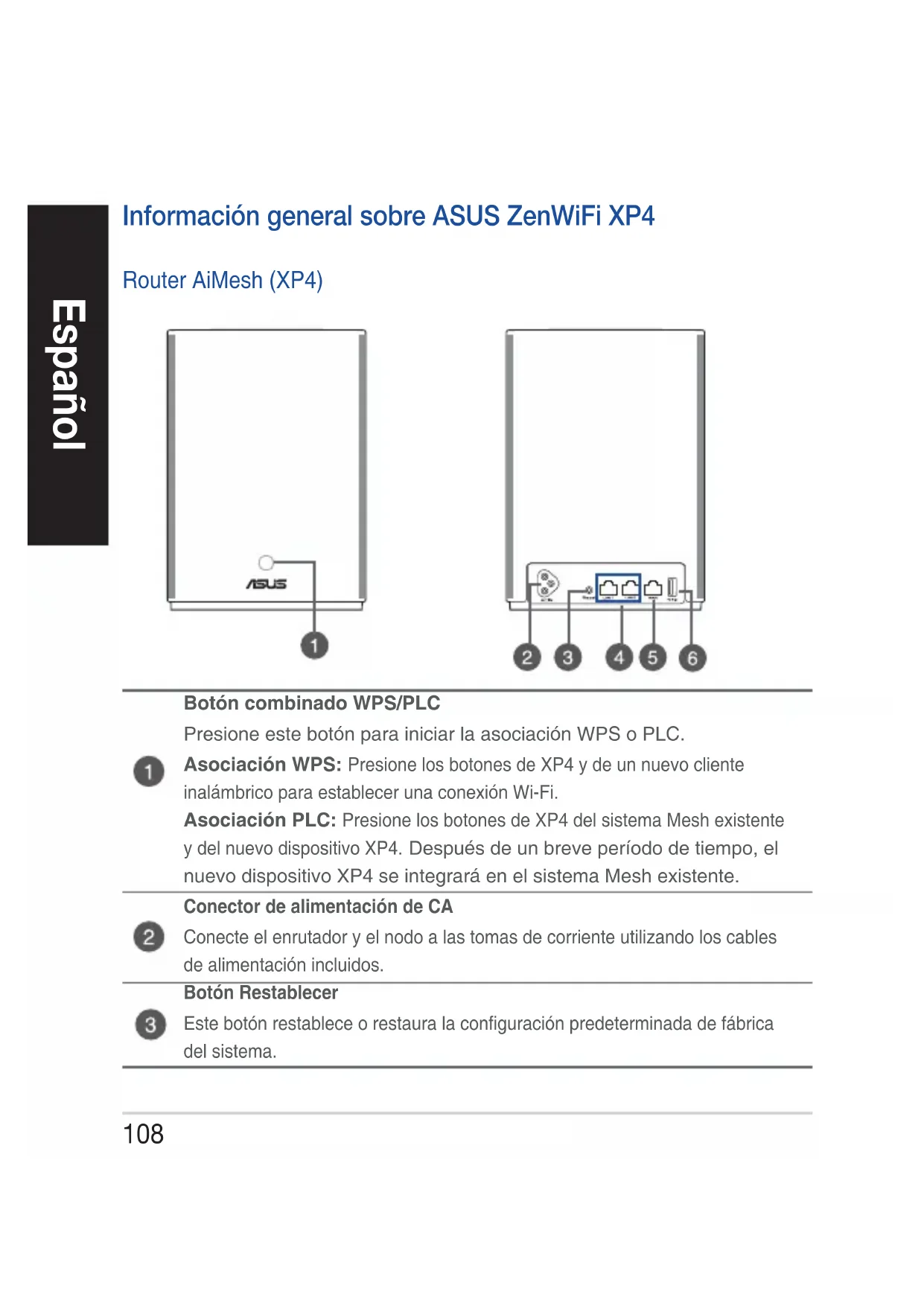

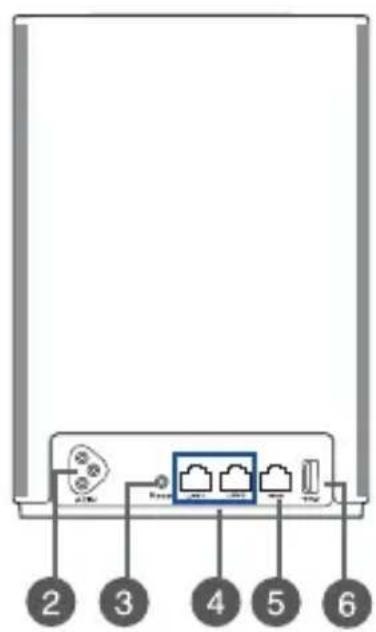

• Conectați cablurile de alimentare la prizele cu 3 punți și nu la cele cu 2 punți, pentru viteze mai mari de transfer de date. NOTĂ: Pentru a seta routerul AiMesh în modul de punct de acces, accesați interfața web GUI (http://router.asus.com) și accesați pagina Administrare > Mod de operare.108 Español Información general sobre ASUS ZenWiFi XP4 Router AiMesh (XP4) Botón combinado WPS/PLC Presione este botón para iniciar la asociación WPS o PLC. Asociación WPS: Presione los botones de XP4 y de un nuevo cliente inalámbrico para establecer una conexión Wi-Fi. Asociación PLC: Presione los botones de XP4 del sistema Mesh existente y del nuevo dispositivo XP4. Después de un breve período de tiempo, el nuevo dispositivo XP4 se integrará en el sistema Mesh existente. Conector de alimentación de CA Conecte el enrutador y el nodo a las tomas de corriente utilizando los cables de alimentación incluidos. Botón Restablecer Este botón restablece o restaura la conguración predeterminada de fábrica del sistema.109 Español Entrada de alimentación de CA 100-240V AC, 50/60Hz, 1A Temperatura de funcionamiento 0~40

Humedad de funcionamiento 50~90% Almacenamiento 20~90% Especificaciones: Puertos LAN Conecte los cables de red en estos puertos para establecer una conexión LAN. Puerto WAN Conecte un cable de red en este puerto para establecer una conexión WAN. Si usa XP4 como un nodo AiMesh, puede conectar un cable de red desde un puerto LAN de un enrutador AiMesh a su puerto WAN para la conexión de enlace ascendente de la red de retorno Ethernet. Puerto USB 3.1 Gen 1 Inserte un dispositivo USB 3.1 Gen 1/USB 2.0 como un disco USB o un módem USB 3G/4G en este puerto. Si usa XP4 como un nodo AiMesh, el puerto USB admite la función de AiDisk y copia de seguridad de Mac OS.110 Español Indicaciones del LED ZenWiFi Hybrid XP4 Azul permanente El enrutador o nodo AiMesh está listo para la conguración. Blanco permanente El enrutador o nodo AiMesh está conectado y funciona perfectamente. Ámbar permanente La señal entre el enrutador y el nodo AiMesh es débil. Rojo permanente El enrutador AiMesh no tiene conexión a Internet. El nodo AiMesh está desconectado del enrutador. Azul intermitente El enrutador AiMesh está aplicando nuevas conguraciones. Ámbar intermitente El enrutador o nodo AiMesh se está restableciendo. Púrpura permanente El enrutador o nodo AiMesh se encuentra en modo de rescate.

Verde permanente El enrutador o nodo AiMesh está cambiando a otro canal porque el sistema se ha reiniciado o se han detectado señales de radar en el canal actual.111 Español AiMesh NodeUse XP4 as a nodeAiMesh RouterUse XP4 as a router WAN-LAN

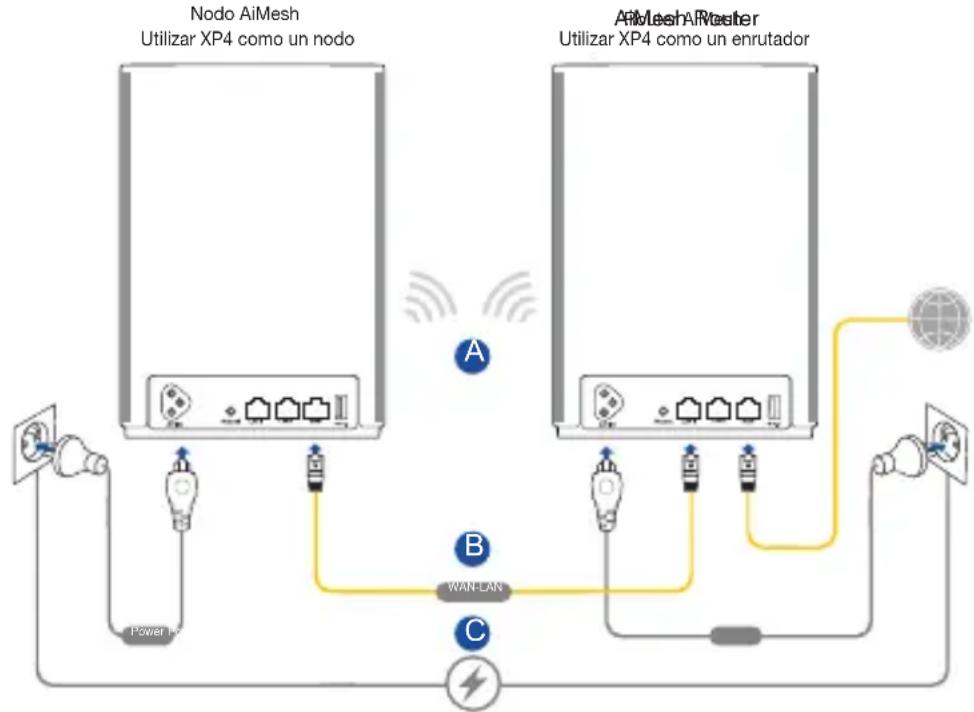

Power Power Pasos De Configuración De AiMesh XP4 funciona como un enrutador AiMesh de forma predeterminada. También puede agregarlo a un sistema AiMesh existente como un nodo AiMesh.

• Como un enrutador AiMesh: Mediante un cable de red, conecte el módem al puerto WAN de XP4. (Continúe con el paso 02)

• Como un nodo AiMesh: Coloque el nodo a una distancia no superior a 3 metros del enrutador durante el proceso de configuración. Conecte el nodo AiMesh al enrutador AiMesh de las siguientes maneras. A. Conexión de retorno Wi-Fi (vaya al paso 02). B. Conexión de retorno Ethernet: Conecte un cable Ethernet desde el puerto LAN del enrutador AiMesh hasta el puerto WAN del nodo AiMesh. C. Conexión de retorno de la línea eléctrica (vaya al paso 02).

Router AiMeshUtilizar XP4 como un enrutadorNodo AiMeshUtilizar XP4 como un nodo112 Español

Conecte XP4 a las tomas de corriente mediante los cables de alimentación incluidos.

Habilite la funcionalidad Bluetooth en el teléfono e inicie la aplicación ASUS Router. Realice una de las siguientes acciones y siga las instrucciones de la pantalla para nalizar la conguración de AiMesh.

• Presione Set up a new network (Congurar una nueva red) si usa XP4 como un enrutador AiMesh; o bien

• Presione Add AiMesh node (Agregar nodo AiMesh) si usa XP4 como un nodo AiMesh. NOTAS:
