ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ZenWiFi AX Hybrid XP4 ASUS

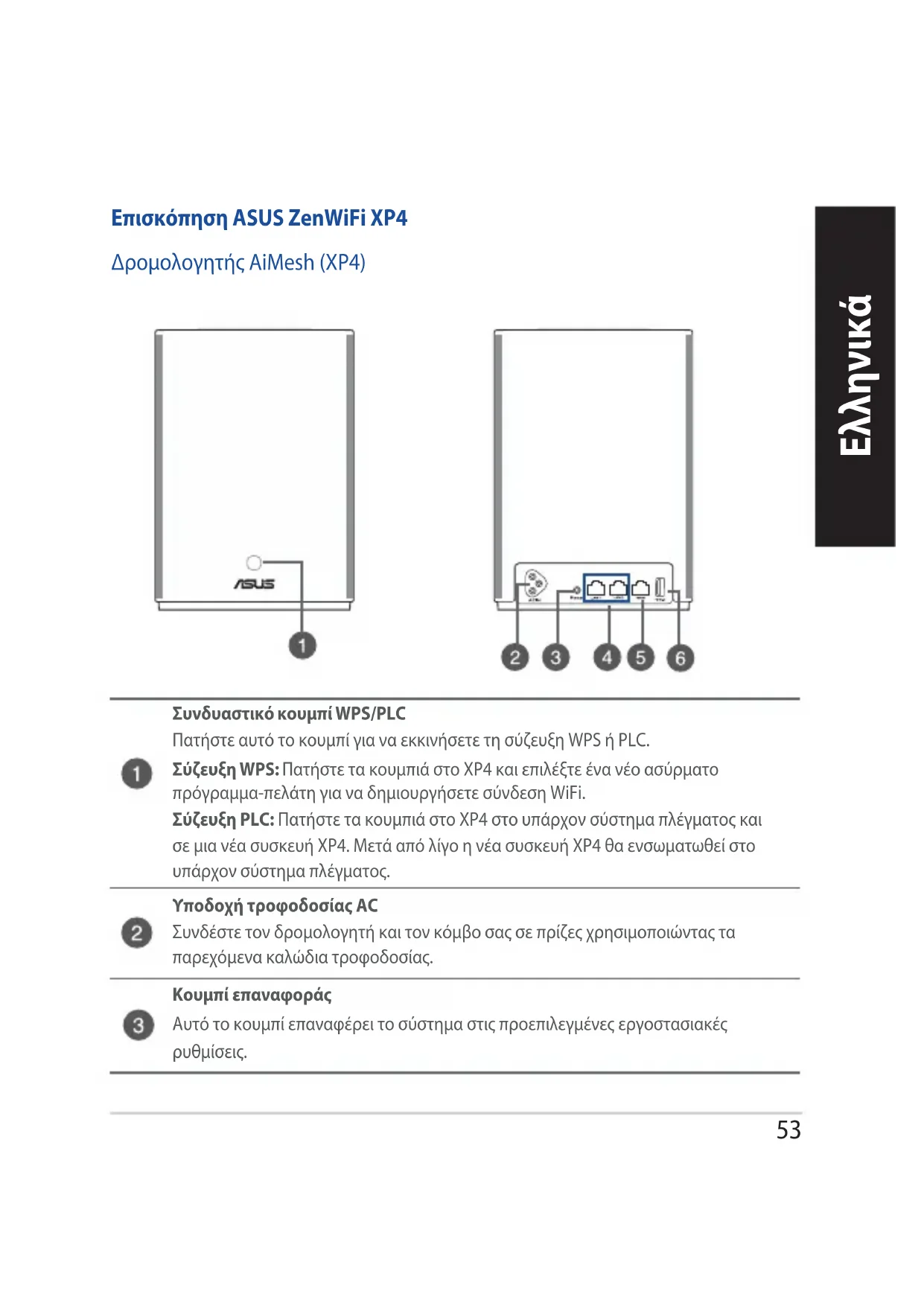

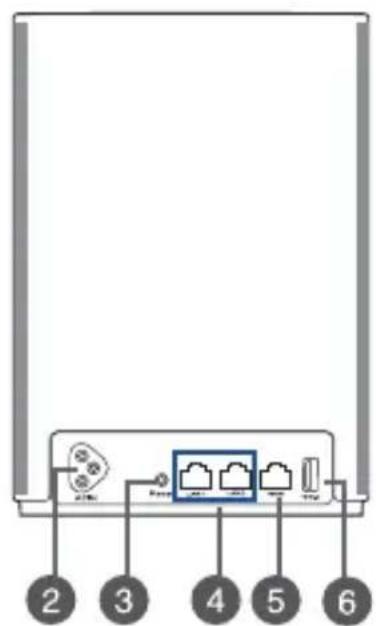

Επισκόπηση ASUS ZenWiFi XP4 Δρομολογητής AiMesh (XP4) Συνδυαστικό κουμπί WPS/PLC Πατήστε αυτό το κουμπί για να εκκινήσετε τη σύζευξη WPS ή PLC. Σύζευξη WPS: Πατήστε τα κουμπιά στο XP4 και επιλέξτε ένα νέο ασύρματο πρόγραμμα-πελάτη για να δημιουργήσετε σύνδεση WiFi. Σύζευξη PLC: Πατήστε τα κουμπιά στο XP4 στο υπάρχον σύστημα πλέγματος και σε μια νέα συσκευή XP4. Μετά από λίγο η νέα συσκευή XP4 θα ενσωματωθεί στο υπάρχον σύστημα πλέγματος. Υποδοχή τροφοδοσίας AC Συνδέστε τον δρομολογητή και τον κόμβο σας σε πρίζες χρησιμοποιώντας τα παρεχόμενα καλώδια τροφοδοσίας. Κουμπί επαναφοράς Αυτό το κουμπί επαναφέρει το σύστημα στις προεπιλεγμένες εργοστασιακές ρυθμίσεις.54

Είσοδος ισχύος AC 100-240V AC, 50/60Hz, 1A Θερμοκρασία λειτουργίας 0~40

Υγρασία λειτουργίας 50~90% Αποθήκευση 20~90% Προδιαγραφές: Θύρες LAN Συνδέστε καλώδια δικτύου σε αυτές τις θύρες για να δημιουργήσετε σύνδεση στο LAN. Θύρα WAN Συνδέστε ένα καλώδιο δικτύου σε αυτή τη θύρα για να δημιουργήσετε μια σύνδεση WAN. Εάν χρησιμοποιείτε το XP4 ως κόμβο AiMesh, μπορείτε να συνδέσετε ένα καλώδιο δικτύου από μια θύρα LAN ενός δρομολογητή AiMesh στη θύρα WAN για σύνδεση uplink οπισθόζευξης Ethernet. Θύρα USB 3.1 Gen 1 Εισαγάγετε μια συσκευή USB 3.1 Gen 1/ USB 2.0, όπως έναν δίσκο USB ή μόντεμ USB 3G/4G, σε αυτή τη θύρα. Εάν χρησιμοποιείτε το XP4 ως κόμβο AiMesh, η θύρα USB υποστηρίζει λειτουργία AiDisk και αντίγραφο ασφαλείας Mac OS.55

Ενδεικτικές λυχνίες LED του ZenWiFi Hybrid XP4 Σταθερά μπλε Ο δρομολογητής ή ο κόμβος AiMesh είναι έτοιμος για ρύθμιση. Ανάβει σταθερά με λευκό χρώμα Ο δρομολογητής ή ο κόμβος AiMesh είναι online και λειτουργεί καλά. Ανάβει σταθερά με πορτοκαλί χρώμα Το σήμα μεταξύ του δρομολογητή AiMesh και του κόμβου είναι ασθενές. Ανάβει σταθερά με κόκκινο χρώμα Ο δρομολογητής AiMesh δεν είναι συνδεδεμένος στο διαδίκτυο. Ο κόμβος AiMesh έχει αποσυνδεθεί από τον δρομολογητή. Αναβοσβήνει με μπλε χρώμα Ο δρομολογητής AiMesh εφαρμόζει νέες ρυθμίσεις. Αναβοσβήνει με πορτοκαλί χρώμα Γίνεται επαναφορά του δρομολογητή ή του κόμβου AiMesh. Ανάβει σταθερά με μοβ χρώμα Ο δρομολογητής ή ο κόμβος AiMesh βρίσκεται σε λειτουργία διάσωσης..

Σταθερά αναμμένο με πράσινο χρώμα Ο δρομολογητής ή ο κόμβος AiMesh αλλάζει σε άλλο κανάλι λόγω επανεκκίνησης του συστήματος ή εντοπισμού σημάτων ραντάρ στο τρέχον κανάλι.56

Power Power Βηματα Εγκαταστασης Aimesh Το XP4 λειτουργεί ως δρομολογητής AiMesh από προεπιλογή. Μπορείτε επίσης να το προσθέσετε σε ένα υπάρχον σύστημα AiMesh ως κόμβο AiMesh.

• ως δρομολογητής AiMesh: Χρησιμοποιήστε ένα καλώδιο δικτύου για να συνδέσετε το μόντεμ σας στη θύρα WAN του XP4. (Μεταβείτε στο Βήμα 02)

• ως κόμβος AiMesh: Τοποθετήστε τον κόμβο σε απόσταση έως 3 μέτρων από τον δρομολογητή κατά τη διαδικασία εγκατάστασης. Συνδέστε τον κόμβο AiMesh στον δρομολογητή AiMesh με τους ακόλουθους

A. Σύνδεση οπισθόζευξης WiFi (Μεταβείτε στο βήμα 02). B. Σύνδεση οπισθόζευξης Ethernet: Συνδέστε με ένα καλώδιο Ethernet τη θύρα LAN του δρομολογητή AiMesh με τη θύρα WAN του κόμβου AiMesh. C. Σύνδεση οπισθόζευξης μέσω καλωδίου τροφοδοσίας (Μεταβείτε στο βήμα 02).

Δρομολογητής AiMeshΧρήση XP4 ως δρομολογητήΚόμβος AiMesh Χρήση XP4 ως κόμβο57

Συνδέστε τον XP4 σε πρίζες χρησιμοποιώντας τα παρεχόμενα καλώδια τροφοδοσίας.

Ενεργοποιήστε το Bluetooth στο τηλέφωνό σας και εκκινήστε την εφαρμογή ASUS Router και, στη συνέχεια, Κάντε ένα από τα ακόλουθα και ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε τη ρύθμιση AiMesh.

• Πατήστε Set up a new network (Δημιουργία νέου δικτύου) εάν χρησιμοποιείτε το XP4 ως δρομολογητή AiMesh ή

• Πατήστε Set up a new network (Δημιουργία νέου δικτύου) εάν χρησιμοποιείτε το XP4 ως δρομολογητή AiMesh ή ΣΗΜΕΙΩΣΕΙΣ:

• Μην χρησιμοποιείτε καλώδια επέκτασης ώστε να αποφύγετε την υποβάθμιση του σήματος HomePlug και τη μείωση των ταχυτήτων μεταφοράς δεδομένων.• Για να ελαχιστοποιήσετε τις παρεμβολές από το καλώδιο τροφοδοσίας, συνδέστε απευθείας τα καλώδια τροφοδοσίας στις πρίζες.• Συνδέστε τα καλώδια τροφοδοσίας σε πρίζες με 3 πόλους αντί για 2 για υψηλότερες ταχύτητες μεταφοράς δεδομένων. Περιμένετε έως ότου η λυχνία LED ανάψει σταθερά με μπλε χρώμα, υποδηλώνοντας ότι η συσκευή είναι έτοιμη για τη ρύθμιση. ΣΗΜΕΙΩΣΗ: Για να ορίσετε τον δρομολογητή AiMesh ως σημείο πρόσβασης, μεταβείτε στο διαδικτυακό GUI (http://router.asus.com) και μεταβείτε στη σελίδα Administration (Διαχείριση) > Operation Mode (Κατάσταση λειτουργίας).תירבעתירבע
