KÄYTTÖOHJE DiGYBOXX T4 TECHNISAT

Ilmaisten DVB-T-kanavien vastaanottamiseen.

DVB

1 Sisällysluettelo 452

2 Kuvat. 455

3 Lue tämä ensin 458

3.1 Käyttöä koskevia tärkeitä tietoja 458

3.2 Hävittämistä koskeva ohje 458

3.3 Turvallisuusohjeet....459

3.4 Käyttötauot 459

4 DVB-vastaanottimen liitäntä 460

4.1 Ulkoinen yksikkö 461

4.2 Kytkentä televisioon 461

4.2.1 HDMI-kaapelia käyttämällä 461

4.2.2 SCART-kaapelia käyttämällä 461

4.2.3 HF-kaapelilla 461

4.3 Videonauhuri (VCR) 461

4.4 HiFi-vahvistin 461

4.4.1 Analoginen 461

4.4.2 Digitaalinen....461

4.5 Verkkoliitäntä 462

5 Alkuasennus 463

6 Asetukset 466

6.1 Valikkokieli 466

6.2 Perusasetukset....467

6.2.1 Maa 467

6.2.2 Aikavyöhykkeen valinta 468

6.2.3 Poikkeama GMT-ajasta (h) 468

6.2.4 Antennin virta 5 V....468

6.2.5 Automaattinen valmiustila 468

6.3 Ääni-/videoasetukset 468

6.3.1 HDMI-resoluutio 469

6.3.2 Näytön formaatti....469

6.3.3 Kuvaformaatti 469

6.3.4 HDCP 470

6.3.5 Äänen viive....470

6.3.6 Digitaaliääni 470

6.3.7 Digitaalinen äänenvoimakkuuden säätö 470

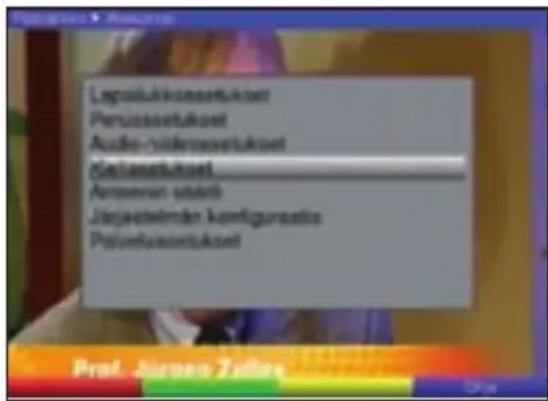

6.4 Kieliasetukset 470

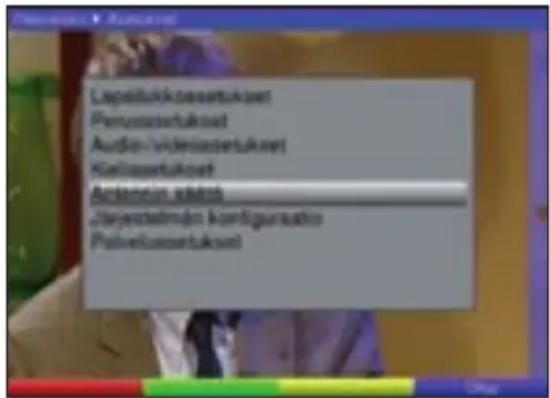

6.5 Antennin säätö 471

7 Käyttö 472

7.1 Päälle- ja poiskytkeminen 472

7.2 Kanavan valinta 472

7.2.1 Ylös-/alas-kanavavalintapainikkeilla....472

7.2.2 Numeronäppäimistöllä 472

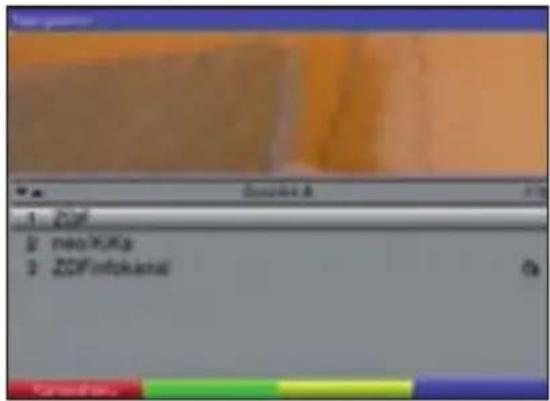

7.2.3 Navigointia käyttämällä (kanavaluettelo) 473

7.2.4 Lukittujen kanavien avaaminen 474

7.2.5 Tietoruutu 474
7.3 Äänenvoimakkuuden säätö 474
7.4 Kytkeminen edestakaisin TV-/radiotilan välillä 475
7.5 Toisen kielen (TV-käyttö) tai kanavan (radiokäyttö) valinta 475
7.6 Viimeksi katsellun kanavan palauttaminen 475
7.7 Ajan ja kanavatietojen näyttäminen 475
7.8 Muita kanavatietoja 476

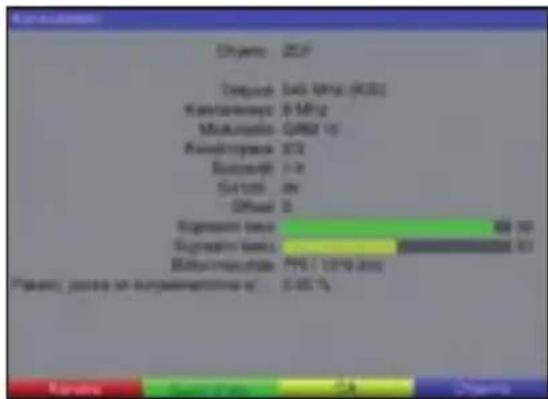

7.9 Kanavan tiedot 476
7.10 Teksti-TV 476
7.10.1 Television teksti-TV-dekooderin käyttö. 476
7.10.2 Sisäisen teksti-TV-dekooderin käyttö. 477
7.11 Tekstitys 477
7.12 Sähköinen ohjelmaopas (EPG) 477

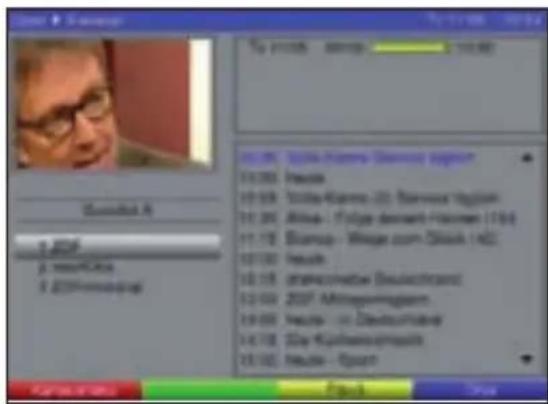

7.12.1 Sähköisen ohjelmaoppaan avaaminen 478

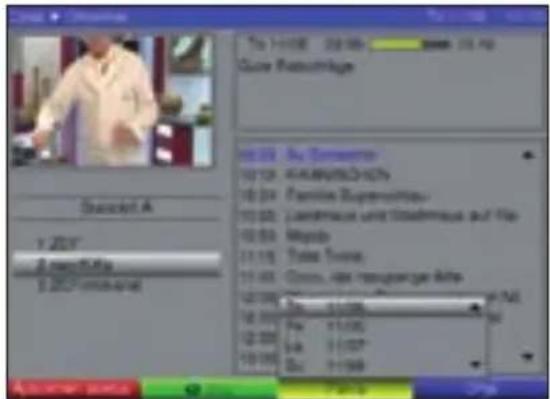

7.12.2 EPG-info....479
7.12.3 Ajastin....480
7.12.4 EPG:n lopettaminen 480
7.13 Ajastimella tehtävät nauhoitukset. 480

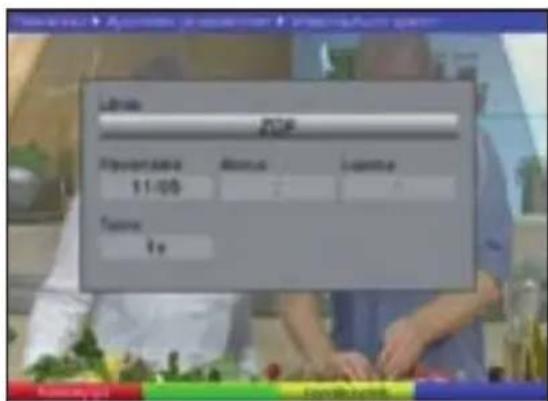

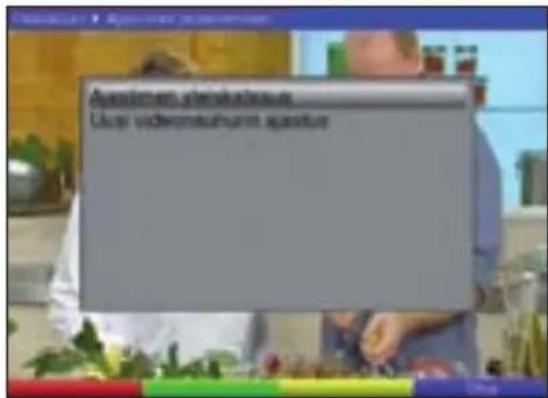

7.13.1 Ajastimen manuaalinen ohjelmointi 480
7.13.2 Ajastimen yleiskuva 482

8 Perusohjelmoinnin muuttaminen....483

8.1 Suosikkikanavien luettelon konfiguroiminen 483

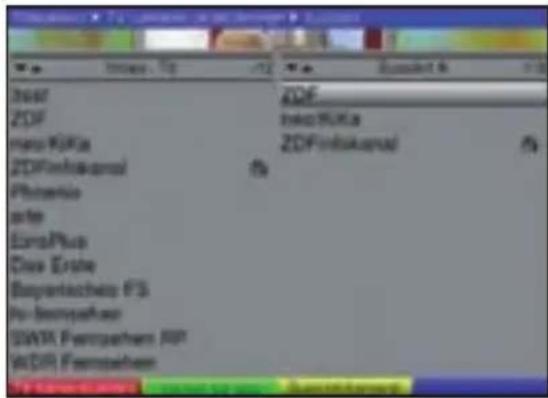

8.1.1 Kanavaluetteloiden hallinnan avaaminen. 483
8.1.2 Kanavien lisääminen suosikkikanavien luetteloon....485
8.1.3 Kanavien poistaminen (poistaminen suosikkikanavien luettelosta) .....485
8.1.4 Kanavien järjestäminen 485

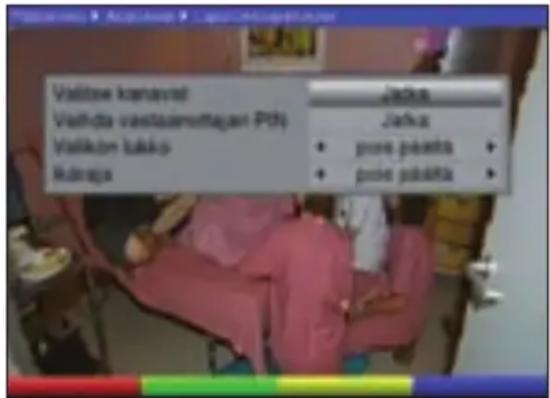

8.2 Lapsilukitus....486

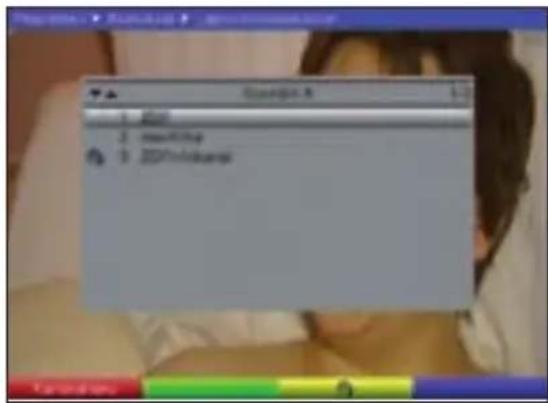

8.2.1 Valitse kanavat 486
8.2.2 Vaihda vastaanottimen PIN 487
8.2.3 Valikkolukko 488
8.2.4 Ikäraja....488
8.3 Kanavahaku 488
8.3.1 Automaattinen haku 489
8.3.2 Manuaalinen haku 489
8.3.3 Haun jälkeen 490
8.4 Palvelun asetukset.... 490
8.4.1 Palauta tehdasasetukset 491
8.4.2 Poista kaikki kanavat 491
8.4.3 Päivitä ohjelmisto 492
8.5 Järjestelmän kokoonpano 492

9 Teknisiä käsitteitä 493

10 Tekniset tiedot 495

11 Vianhakuohjeita 498

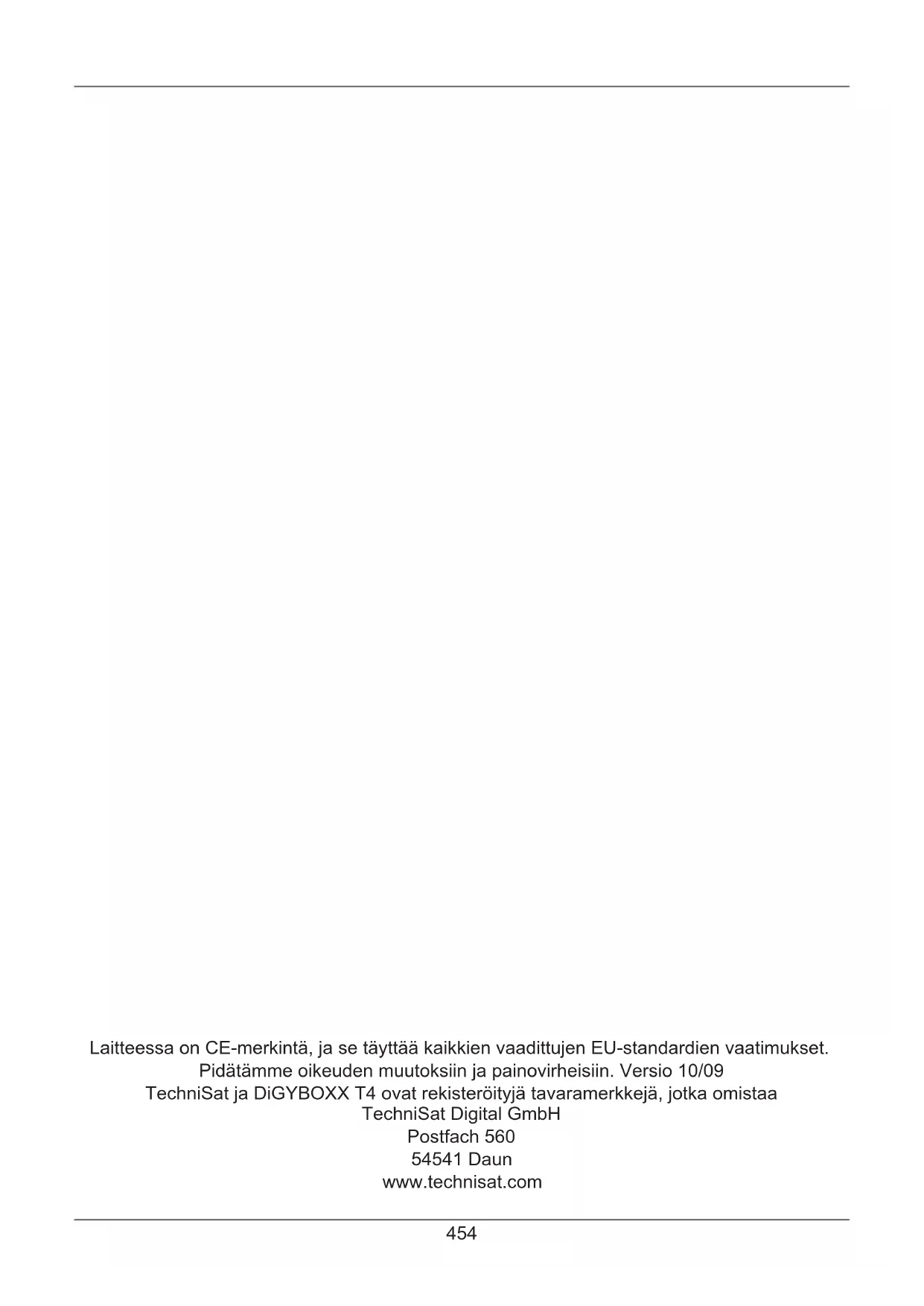

Laitteessa on CE-merkintä, ja se täyttää kaikkien vaadittujen EU-standardien vaatimukset.

Pidätämme oikeuden muutoksiin ja painovirheisiin. Versio 10/09

TechniSat ja DiGYBOXX T4 ovat rekisteröityjä tavaramerkkejä, jotka omistaa

Kaukosäädin Päällä/valmiustila Valinta* TV:n käytön aikana: Äänen/tekstityksen valinta, erikoistoiminnot Radion käytön aikana: Kanavien valinta äänen apukantoaaltoa vaihtamalla punainen Kelaus taaksepäin vihreä PVR-navi- gointi, lopeta keltainen Keskeytys, toisto sininen Kelaus eteenpäin OK Kanavaluettelo päälle/pois Nuolinäppäin oikealle Äänenvoimakkuus + Paluu Info Äänenvoimakkuus + Äänenvoimakkuus - Valikko päälle/pois Kielen valinta* PIP (kuva kuvassa) Uniajastin * Toiminto on käytettävissä ainoastaan, mikäli tarvittavat tiedot lähetetään valitulla kanavapaikalla. Ääni päälle/pois Numeronäppäimistö 0/AV Tallennus Monitoimipainikkeet Nuolinäppäin ylös Kanava + Nuolinäppäin vasemmalle Äänenvoimakkuus - Nuolinäppäin alas Kanava - SFI Kanava + Kanava - TV:n/radion käyttö Teksti-TV päälle/pois* Pysäytyskuva Jogshuttle päälle/pois

Kaukosäädinkäyttö:

Kaukosäädinoptiota vaihtamalla tällä kaukosäätimellä voi ohjata kahta samalla koodauksella toimivaa TechniSat-vastaanotinta ja TechniSat-televisiota.

Paina kaukosäädön vaihtamiseksi yhtäaikaa haluttua painiketta

(SAT1, SAT2 tai TV) ja OK!!!

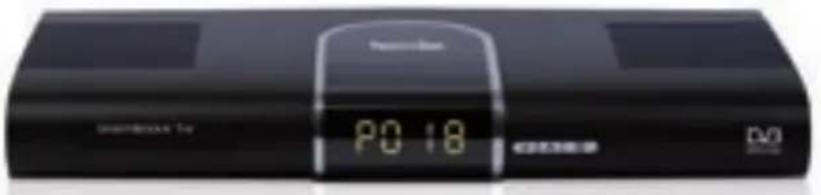

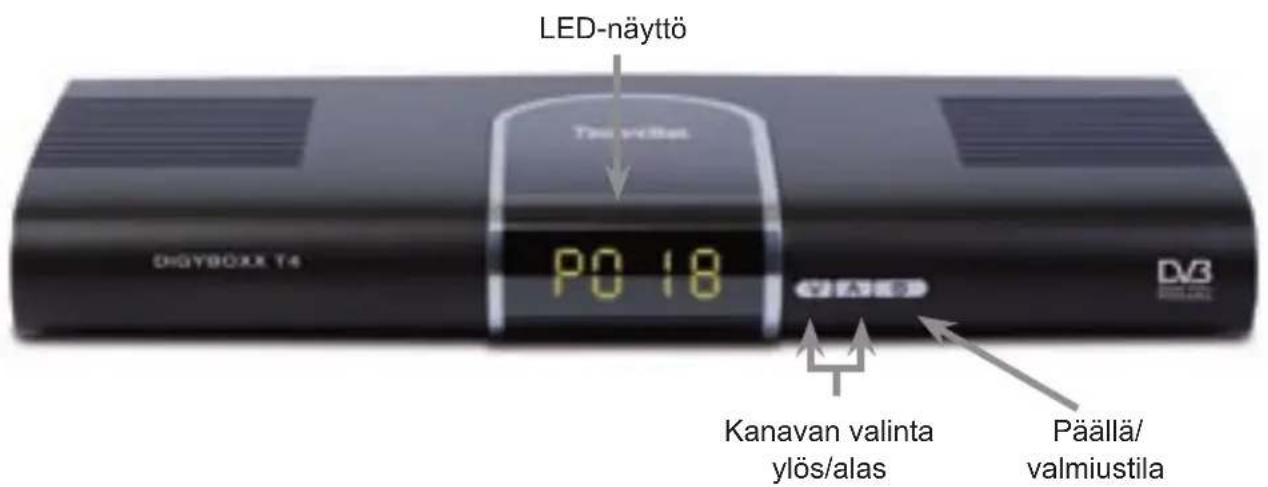

LED-näyttö Tos vällat DØYBOX T4 P0 18 Kanavan valinta ylös/alas Päällä/ valmiustila

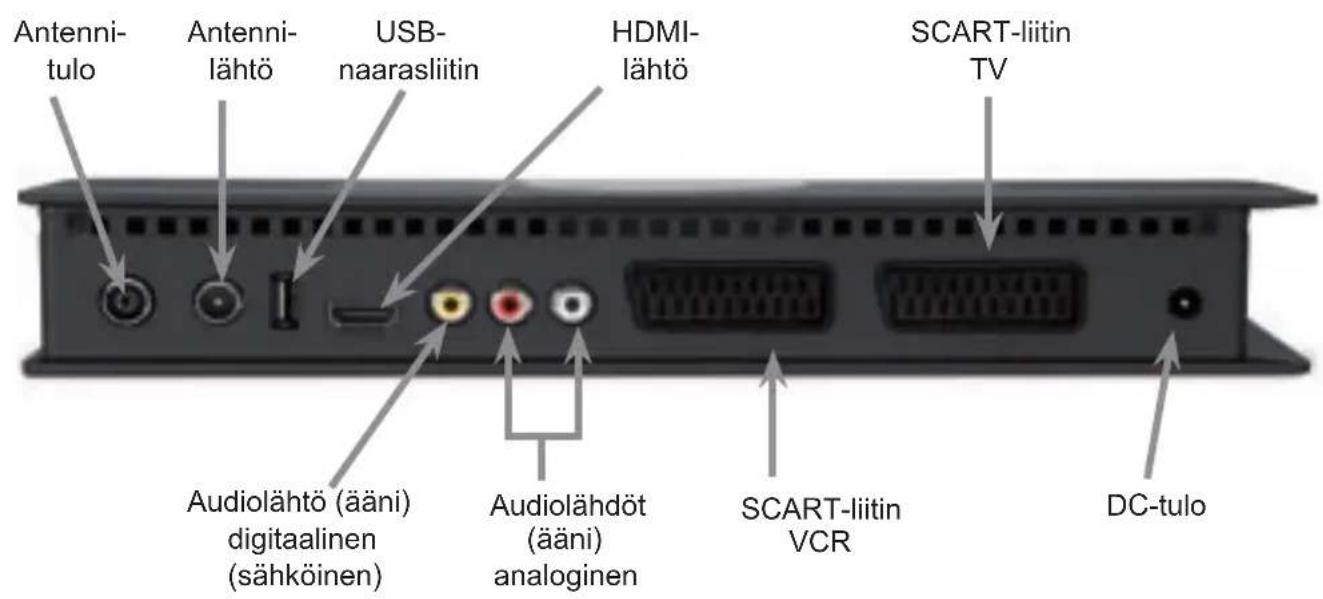

Antenni-tulo Antenni-lähtö USB-naarasliitin HDMI-lähtö SCART-liitin TV Audiolähtö (ääni) digitaalinen (sähköinen) Audiolähdöt (ääni) analoginen SCART-liitin VCR DC-tulo

Arvoisa asiakas,

kiitos, että valitsit digitaalisen DiGYBOXX T4 -vastaanottimen. Oheisen käyttöohjeen tarkoi-tuksena on auttaa sinua tutustumaan uuden digitaalisen vastaanottimesi lukuisiin toimin-toihin, jotta pystyt käyttämään niitä parhaalla mahdollisella tavalla.

Käyttöohjeista on tehty mahdollisimman selkeät ja tiiviit.

Laitteen toimintalaajuutta päivitetään jatkuvasti ohjelmistopäivitysten avulla. Sen lisäksi laitteeseen voi tulla käyttövaiheita, joita ei ole selitetty tässä käyttöohjeessa, tai jo olemassa olevien toimintojen käyttö voi muuttua. Siitä syystä on suositeltavaa tutustua silloin tällöin TechniSat-kotisivuun, jolta voi ladata kulloinkin voimassa olevan päivitetyn käyttöohjeen.

Toivotamme sinulle viihtyisiä hetkiä TechniSat DiGYBOXX T4 -laitteesi parissa!

Sinun

TechniSat-tiimisi

Tekninen palvelunumero

[phone]*

*(0,14 € / min saksalaisesta kiinteästä verkosta,

matkapuhelimella soitettujen ja ulkomaanpuheluiden hinnat voivat olla poikkeavia)

Tämä tuote sisältää tekijänoikeuslailla suojattua teknologiaa, joka on suojattu US-patenteilla ja muilla immateriaalioikeuksilla.

Kyseisen tekijänoikeuslailla suojatun teknologian käytölle on saatava lupa

Macrovisionilta, ja se on tarkoitettu ainoastaan kotikäyttöön tai muuhun rajoitettuun katselutarkoitukseen, mikäli Macrovisionilta ei ole saatu siihen erillistä lupaa. Takaisinmallinnus

tai purkaminen on kielletty.

3 Lue tämä ensin

Tarkista toimituksen täydellisyys ennen laitteen käyttöönoton aloittamista. Toimitussisältöön kuuluu:
1 digitaalinen vastaanotin, 1 verkkoadapteri, 1 kaukosäädin, 2 paristoa (1,5 V mikrosolu) 1 käyttöohje-CD-ROM 1 pikakäyttöohje, 1 takuukortti.
Aseta oheiset paristot kaukosäätimen paristokoteloon huolehtien samalla siitä, että polariteetti on oikein.

3.1 Käyttöä koskevia tärkeitä tietoja

Digitaalisen vastaanottimen käyttö helpottuu ja kaukosäätimen painikkeiden lukumäärä vähenee, kun käytetään niin kutsuttua "On Screen Displaytä" (kuvaruutuvalikkoa). Kaikki toiminnot näkyvät kuvaruudussa ja niitä voidaan ohjata vain muutamaa painiketta käyttämällä. Yhteenkuuluvat toiminnot on koottu "VALIKOKSI". Valittu toiminto on merkitty värillä. Alarivillä on väripalkeilla kuvatut "ohjauspainikkeet" (punainen, keltainen, vihreä ja sininen). Kyseiset väripalkit ovat eri valikkojen eri toimintoja, jotka voidaan aktivoida painamalla kaukosäätimen vastaavan väristä painiketta ("moniohjauspainike"). "Ohjauspainikkeet" ovat aktiivisia vain, kun vastaavassa kentässä näkyy niiden lyhytnimi.

Painikkeiden nimet sekä OSD-valikossa esiintyvät tekstit on lihavoitu tässä käyttöohjeessa.

Aputeksti:

Aputekstin saa valikoissa näkyviin tai pois painamalla sinistä ohjauspainiketta, mikäli se on olemassa.

3.2 Hävittämistä koskeva ohje

Laitteen pakkauksessa on käytetty pelkästään kierrätettäviä materiaaleja. Huolehdi niiden asianmukaisesta toimittamisesta kierrätyspisteeseen.

Käytöstä poistettua tuotetta ei saa hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähköisten ja elektronisten osien keräämisestä vastaavaan keräyspisteeseen. Tuotteen, käyttöohjeen tai pakkauksen päällä oleva symboli tarkoittaa sitä. Materiaalit voidaan käyttää niiden merkintöjen mukaisesti uudelleen.

Vanhojen laitteiden tai niiden materiaalien uudelleen käyttämisellä tai hyödyntämisellä on olennainen merkitys ympäristön suojelussa.

Pyydä paikalliselta viranomaiselta lisätietoja keräyspisteistä.

Huolehdi siitä, että kaukosäätimen tyhjiä paristoja tai käytöstä poistettuja elektroniikkaosia ei pääse tavallisten kotitalousjätteiden sekaan, vaan että ne hävitetään asianmukaisella tavalla (palauttamalla ne myymälään tai erikoisjätteiden keräyspisteeseen).

3.3 Turvallisuusohjeet

Lue turvallisuusohjeet oman turvallisuutesi vuoksi läpi ennen uuden laitteen käyttöönottoa. Valmistaja ei ota vastuuta vaurioista, jotka ovat aiheutuneet ohjeiden vastaisesta käsittelystä tai turvallisuusohjeiden laiminlyönnistä.

Sijoita laite sileälle ja tasaiselle alustalle riittävän tuuletuksen varmistamiseksi. Laitteen päälle ei saa asettaa mitään esineitä. Kannessa on tuuletusrakoja, joiden kautta laitteen sisäinen lämpö pääsee ulos.
Laitteen päälle ei saa asettaa palavia esineitä, esim. palavia kynttilöitä.

Älä altista laitetta tippuvalle vedelle tai roiskevedelle äläkä aseta sen päälle nesteellä täytettyjä esineitä, kuten esim. maljakoita.

Laitteen läheisyydessä ei saa käyttää lämmönlähteitä, jotka lämmittävät laitetta entisestään.

Laitetta saa käyttää vain normaalissa ilmastossa.

-20°C >80%

Älä koskaan avaa laitetta! Muutoin on olemassa sähköiskun vaara. Mahdolliset korjaustoimenpiteet on annettava valtuutetun ammattihenkilön suoritettavaksi.

Laite on irrotettava seuraavissa tapauksissa verkosta ja on otettava yhteyttä ammatti- henkilöön:

sähkökaapeli tai verkkoadapteri on vaurioitunut
laite on päässyt altistumaan kosteudelle tai laitteeseen on päässyt nestettä
laitteen toiminnassa on selviä puutteita
laitteessa on selviä ulkoisia vaurioita

3.4 Käyttötauot

Laite tulee irrottaa verkosta ja antennista ukkosen tai pidempien käyttötaukojen (esim. loman) ajaksi.

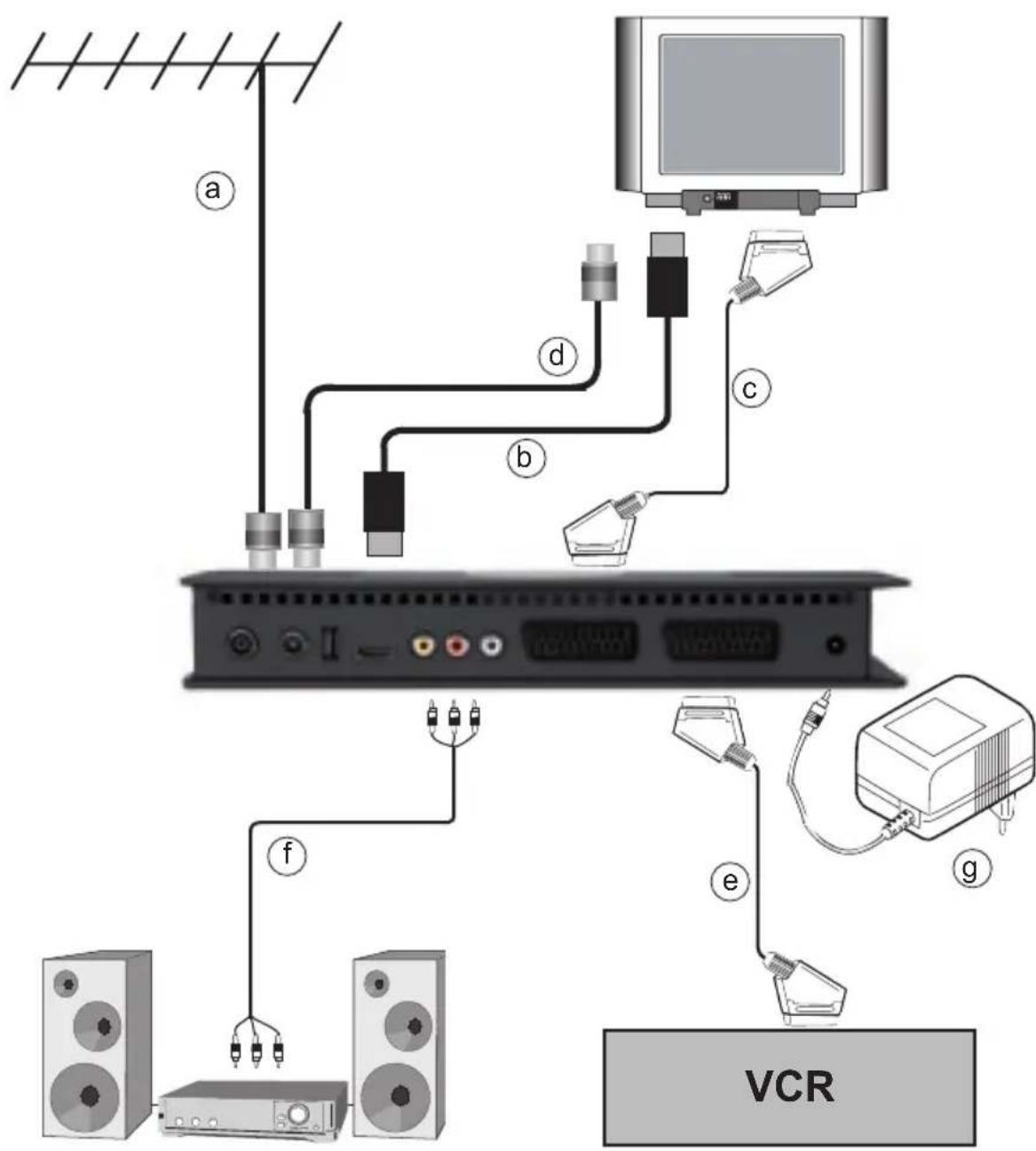

4 DVB-vastaanottimen liitäntä

a. Antennin kytkeminen DVB-vastaanottimen antennituloon.
b. DVB-vastaanottimen HDMI-liitännän kytkeminen televisioon.
c. DVB-vastaanottimen Scart-liitännän kytkeminen televisioon.
d. Antennitulon kytkeminen televisioon.
e. DVB-vastaanottimen Scart-liitännän kytkeminen videonauhuriin.
f. Audio-lähtöjen kytkeminen HiFi-laitteistoon
g. Verkkoliitäntä

4.1 Ulkoinen yksikkö

a Maanpäällisestä antennista (katto- tai huoneantenni) tuleva kaapeli liitetään vastaanottimen maanpäällisen antennin tuloon.
Mikäli mahdollista, antennina tulee käyttää kattoantennia. Myös huoneantenni voi riittää, mikäli vastaanotto-olosuhteet ovat hyvät. Aktiivista antenna käytettäessä on kytkettävä päälle antennisyöttö (kohta 6.2.4).

4.2 Kytkentä televisioon

4.2.1 HDMI-kaapelia käyttämällä

b Kytke vastaanotin (HDMI-lähtö) ja televisio (HDMI-tulo) HDMI-kaapelilla. Mikäli televisiossa on tarvittava varustelu, se aktivoi HDMI-tulon automaattisesti digitaalisen vastaanottimen päällekytkennän yhteydessä.

4.2.2 SCART-kaapelia käyttämällä

c Kytke vastaanotin (TV:n SCART-liitäntä) ja televisio (SCART-liitäntä) SCART-kaapelilla. Mikäli televisiossa on tarvittava varustelu, se kytkeytyy digitaalisen vastaanottimen päällekytkennän yhteydessä automaattisesti AV- ja samalla DVB-T-käyttötilaan.

4.2.3 HF-kaapelilla

Jotta jo mahdollisesti olemassa olevia analogisia kanavia voidaan edelleenkin ottaa vastaan, digitaalivastaanotin on liitettävä television antennituloon. Televisioon lähetetään kyseisen liitännän kautta ainoastaan analogiset kanavat. Jotta televisiosta näkyy DVB-T-ohjelmia, on ehdottomasti luotava kohtien 4.2.1 ja 4.2.2 mukainen HDMI- tai SCART-yhteys.

d Kytke vastaanotin (Antennilähtö) soveltuvalla TV-liitäntäkaapelilla television anten-nituloon.

4.3 Videonauhuri (VCR)

e Kytke videonauhuri SCART-liitäntään VCR. Videonauhuri toimittaa ohjelman esityksen yhteydessä kytkentäsignaalin digitaaliseen vastaanottimeen. Näin videonauhurin signaali siirtyy televisioon automaattisesti. Mikäli kytkentäjännitettä ei saada videonauhurista, kytke painikkeella AV digitaalisen vastaanottimen ulkoinen tulo AV päälle. Normaalikäyttöön voi palata painamalla painiketta uudelleen.

4.4 HiFi-vahvistin

4.4.1 Analoginen

f Digitaalisen vastaanottimen voi kytkeä HiFi-vahvistimeen parhaan mahdollisen äänen laadun saavuttamiseksi. Kytke silloin digitaalisen vastaanottimen RCA-liittimet Audio R ja Audio L soveltuvaa kaapelia käyttämällä HiFi-vahvistimen tuloon (esim. CD tai AUX, Huomio: Phono-tuloa ei voi käyttää!).

4.4.2 Digitaalinen

f Mikäli vahvistimessa on tarvittava sähköinen tulo, kytke digitaalisen audiolähdön (sähköinen) liitin vahvistimen sähköiseen tuloon.

Käytettävissä ovat kanavasta riippuen pyyhkäisytaajuudet 32, 44,1 ja 48 kHz. Lisäksi tässä lähdössä on käytettävissä Dolby Digital -signaali (AC3), mikäli sellainen lähetetään.

4.5 Verkkoliitäntä

Digitaalinen vastaanotin tulee kytkeä sähköverkkoon vasta kun siihen on kytketty kaikki vaadittavat komponentit. Näin estetään digitaalisen vastaanottimen tai muiden komponenttien vaurioituminen.

g Kun kaikki kytkennät on tehty, vastaanotin kytketään mukana toimitetulla verkkoadap- terilla pistorasiaan (230 V/50-60 Hz).

5 Alkuasennus

Sen jälkeen kun olet lukenut turvallisuusohjeet ja tehnyt laitteen kytkennät luvun 4 ohjeiden mukaisesti, kytke laite päälle luvun 7 ohjeiden mukaisesti. Kun laite otetaan käyttöön ensimmäistä kertaa, aloitusikkunaan ilmestyy asennusohjelma Autolnstall. Asennusohjelman avulla voidaan helposti määrittää digitaalisen vastaanottimen tärkeimmät asetukset.

Alkuasennuksen voi keskeyttää milloin vain painamalla punaista ohjauspainiketta. Vihre-ällä toimintopainikkeella voi palata aina edelliseen asennusvaiheeseen, esim. mikäli syötettyjä tietoja halutaan muuttaa.

Mikäli alkuasennusta ei suoriteta tai se keskeytetään, laite käynnistyy vakio-ohjelmoinnilla. Näissä ohjeissa kuvattu alkuasennuksen kulku on pelkkä esimerkki. Alkuasennuksen tarkka kulku riippuu tehdyistä asennuksista. Siksi on seurattava tarkasti kuvaruudun ohjeita.

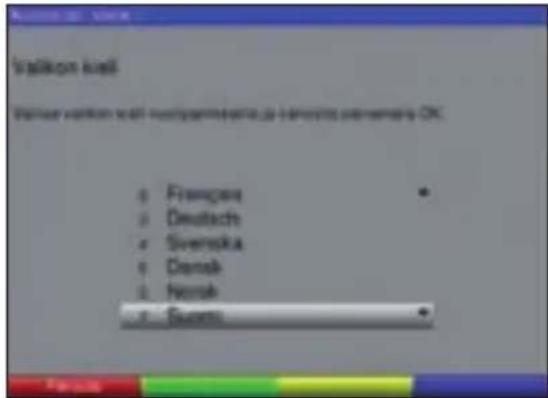

Valikkokieli

Kun asennusohjelma käynnistetään, kuvaruutuuun ilmestyy valikon kielen valintaikkuna.
Merkitse haluttu käyttökieli nuolinäppäimillä ylös/alas.

valkom kull varkom varkom kull: hundigamidemis je behindige papiere is OK. Frances Deutsche Svenska Dansk Norsk Svenska

Valitse nuolinäppäimillä ylös/alas se aikavyöhyke, joka vastaa omaa asuinmaa-tasi.

Kellonaika muutetaan automaattisesti tehdyn valinnan mukaisesti.

Kuaan assts Kuaan mas. Masagaks je kurnasatuanian madi kajitikala saiminen mukwen • Neutral • Tamska • Sutens • Nauya • Iay-Britannisa • Sakisa

Vahvista asetus painikkeella OK valinnan tallentamiseksi ja antennin konfigurointiin siirtyäksesi.

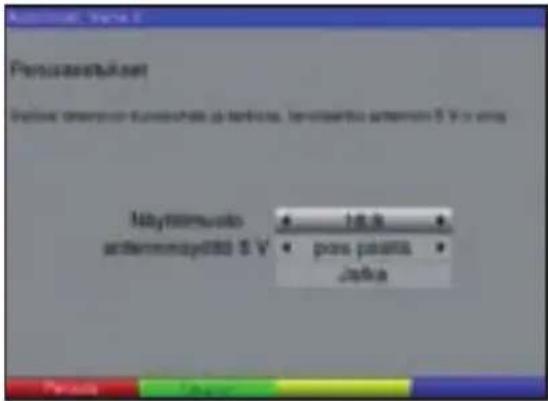

Perusasetukset

Tässä asennusvaiheessa tehdään kuvaruudun formaatin ja antennisyötön asetukset.

Merkitse nuolinäppäimillä ylös/alas rivi Näyttöformaatti ja aseta nuolinäppäimillä oikealle/vasemmalle näyttöformaatiksi 16:9 tai 4:3.

Antennisyöttö aktivoidaan merkitsemällä rivi Antennin virta 5 V ja kytkemällä syöttö nuolinäppäimillä oikealle/vasemmalle tilaan on tai off.

Merkitse nuolinäppäimillä ylös/alas rivi Jatka ja vahvista painamalla OK, jotta pääset siirtymään kohtaan Antennin säätö.

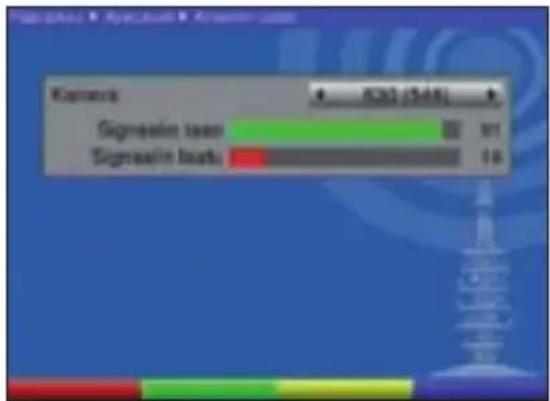

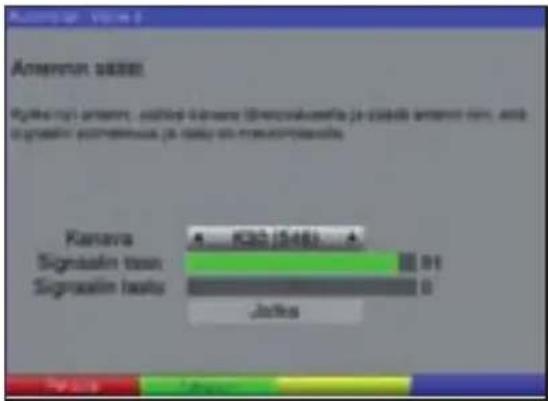

Antennin säätö

Tässä asennusvaiheessa suunnataan antenni signaalinvoimakkuuden ja -laadun näyttöä apuna käyttäen.

Valitse nuolinäppäimillä ylös/alas kenttä Kanava.

Valitse nuolinäppäimillä oikealle/vasemmalle kanava, jolla DVB-T-ohjelmia lähetetään.

Säädä antenni siten, että signaalinvoimakkuuden ja -laadun näyttö osoittaa suurimman mahdollisen vahvuuden.

Merkitse nuolipainikkeilla ylös/alas kenttä Jatka ja vahvista valitsemalla OK.

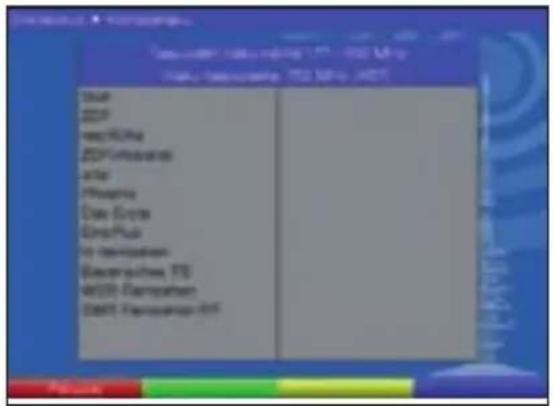

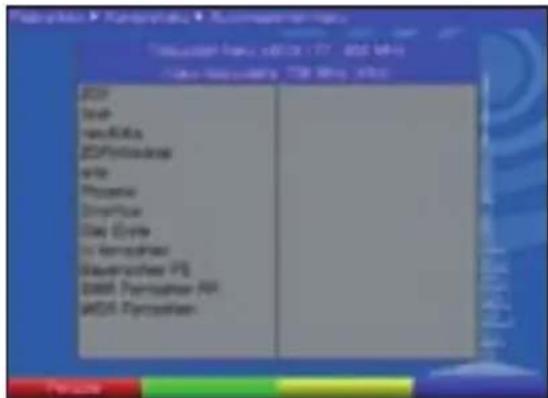

Kanavahaku

Seuraava vaihe antennin säädön jälkeen on kanavahaku.

System startup: 12.0 - 600 MHz Hertz, Telecommunications, 752 MHz, Hertz

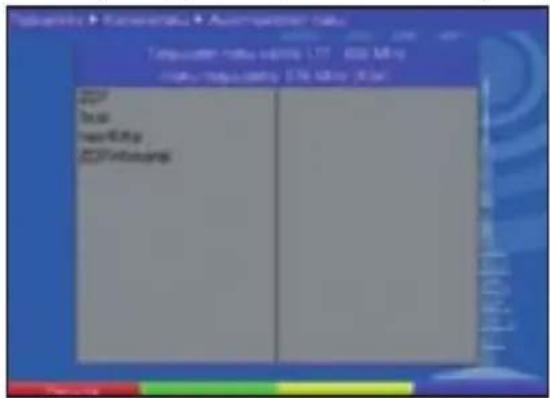

Kanavahaku käynnistyy automaattisesti. Haussa etsitään digitaalisia kanavia koko vastaanottotaajuusalueelta. Vaihe voi kestää useita minuutteja. Ota huomioon kuva- ruudussa näkyvät ilmoitukset.

Mikäli aktiivista antenna käytettäessä ei löydetä kanavia tai kaikkia saatavilla olevia kanavia, antennisyöttö on kytkettävä päälle kohdassa 6.2.4 kuvatulla tavalla.

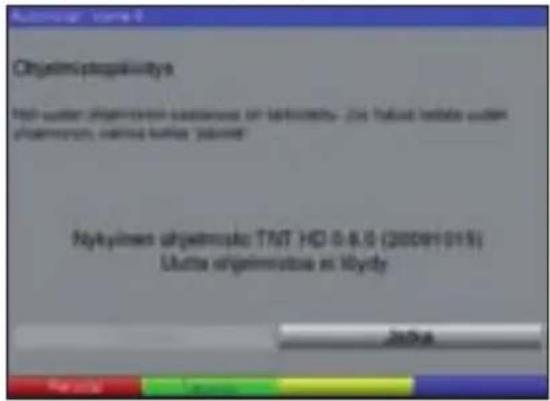

Ohjelmistopäivitys

Digitaalinen vastaanotin tarkistaa haun jälkeen, onko laitteelle ladattavissa uusi ohjelmisto. Mikäli tarjolla on uusi ohjelmisto, ohjelmistopäivityksen voi suorittaa automaattisesti.

Oryelimoptekisitys Nikylimen oryelimoptekisot: TNT HDI 0.8.5 (20091016) Lutte oryelimoptika as Myrdy

Valitse nuolipainikkeilla oikealle/vasemmalle kenttä Päivitä ja vahvista valinta painikkeella OK.

Uusi ohjelmisto ladataan nyt laitteeseen. Vaihe voi kestää useita minuutteja.

Asennusohjelman päättäminen

Onsetbelut! Onsetbelut: Onsetbelut Onsetbelut: Onsetbelut

Vahvista ohje valitsemalla OK normaalikäyttöön palaamiseksi.

6 Asetukset

Sen jälkeen kun uusi digitaalinen vastaanotin on kytketty ja otettu käyttöön, sen toiminnot voi tarvittaessa säätää käyttäjän tarpeiden mukaiseksi.

6.1 Valikkokieli

Tästä valikkokohdasta voi säätää valikon kielen käyttäjän toiveiden mukaiseksi. Käyttökielen voi muuttaa seuraavalla tavalla:

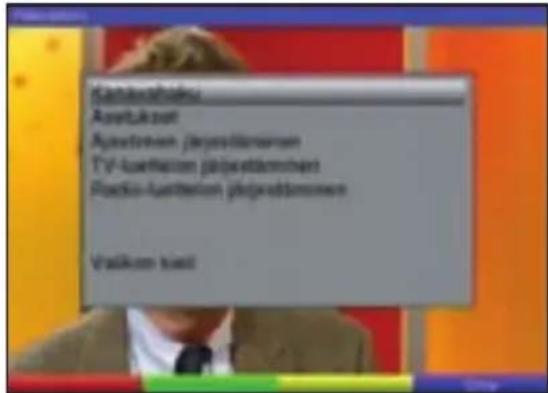

Painikkeella Valikko avataan Päävalikko.

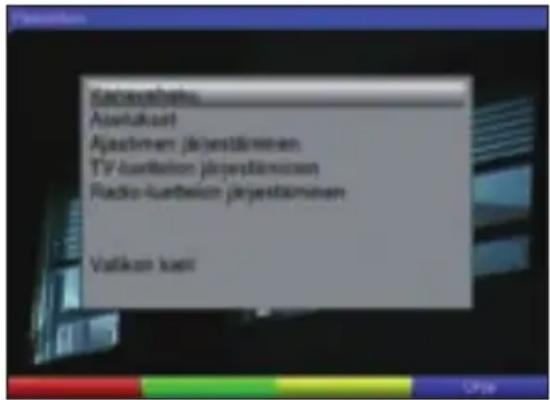

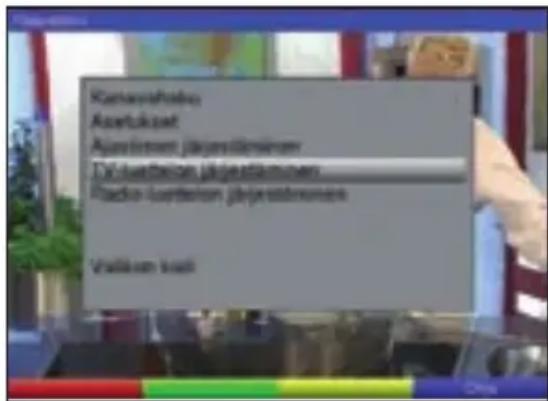

Kanayashaks Azantukset Ajastorien järjverträmmens TV kvalifikon järjverträmmens Risiko ajastorien järjverträmmens Visitkan kset

Valitse seuraavaksi valikkorivi Valikkokieli merkitsemällä se nuolinäppäimiä ylös/alas käyttäen.
Vahvista painamalla OK. Näkyviin ilmestyy alavalikko Valikkokieli.
Valitse haluttu käyttökieli nuolinäppäimillä ylös/alas.
Tallenna syötetyt tiedot painamalla OK.
Painiketta Paluu painamalla pääsee takaisin päävalikkoon.

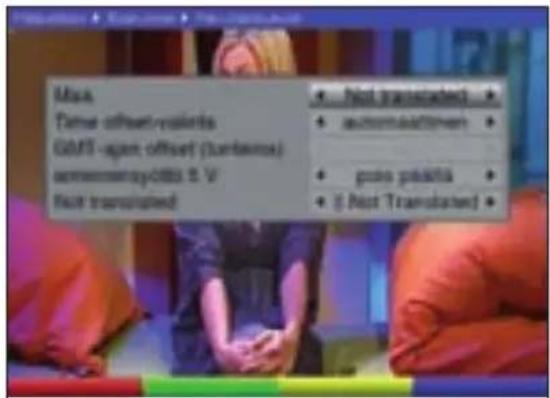

6.2 Perusasetukset

Jotta DVB-vastaanotinta voidaan käyttää parhaalla mahdollisella tavalla, siihen on vielä tehtävä käyttäjän yksilölliset asetukset.

Avaa päävalikko painamalla painiketta Valikko.
Merkitse rivi Asetukset käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painamalla painiketta OK.
Näkyviin ilmestyy alavalikko Asetukset.

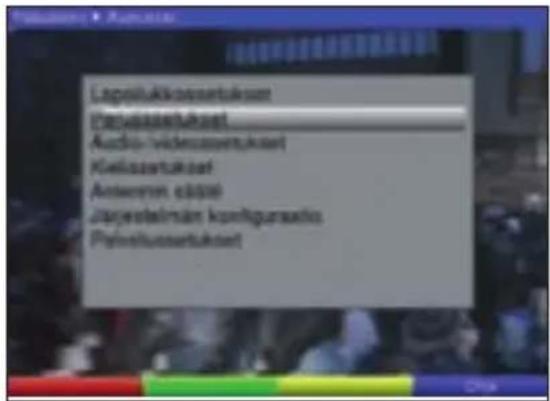

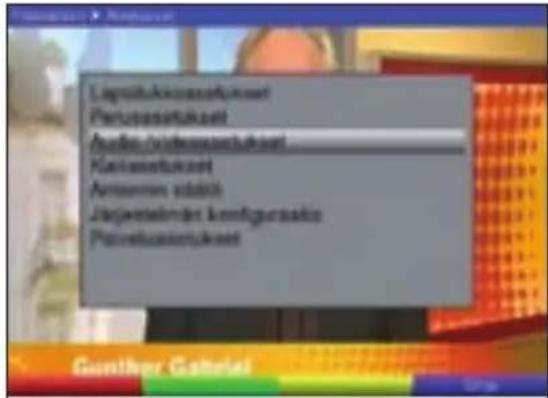

Lapolukkonsertukset Perulaskertukset Audio-videnswertukset Kelszertukset Antennen ellene Jasystelminän konfiguraetis Palvelkonsertukset

Merkitse seuraavaksi rivi Perusasetukset käyttämällä nuolinäppäimiä ylös/ alas.

Vahvista painamalla OK.

Näkyviin ilmestyy valikko Perusasetukset.

Max Tumor offset/residents GMT -ajam: offset (tumbarus) acromoscopy-0880 8 V Not translocated • Not translocated • acromoscopy/other • prostate ploata • No Translocated

Nuolinäppäimillä ylös/alas voidaan liikuttaa valintamerkkiä valikon sisällä ja tehdä yksittäisiin kohtiin muutoksia annettujen ohjeiden mukaisesti. Ota valikkokohdan valinnan yhteydessä huomioon kuvaruudussa mahdollisesti näkyvät ilmoitukset. Seuraavia asetuksia voidaan tehdä:

6.2.1 Maa

Tällä toiminnolla siirrytään automaattisesti kesääjasta talviaikaan ja takaisin.

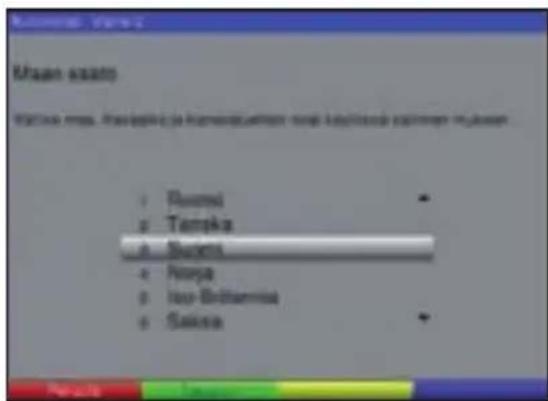

Syötä riville Maa käyttämällä nuolinäppäimiä oikealle/vasemmalle se maa, jossa laitetta käytetään.

6.2.2 Aikavyöhykkeen valinta

Laite on varustettu kellolla. Se synkronisoidaan DVB-T-vastaanoton välityksellä suhteessa aikavyöhykkeeseen Greenwich Mean Time..

automaattinen

Valitse nuolinäppäimillä oikealle/vasemmalle asetus automaattinen. Valitun maan (kohta 6.2.1) paikallinen aika asetetaan nyt automaattisesti.

manuaalinen

Valitse nuolinäppäimillä oikealle/vasemmalle asetus manuaalinen. Paikallisen ajan voi nyt korjata manuaalisesti valikon kohdasta Poikkeama GMT-ajasta (h).

6.2.3 Poikkeama GMT-ajasta (h)

Aseta nuolinäppäimillä oikealle/vasemmalle poikkeama aikavyöhykkeestä Greenwich Mean Time.

6.2.4 Antennin virta 5 V

Aktiivista antenna käytettäessä on kytkettävä päälle antennisyöttö (5 V / 30 mA). Sen jälkeen antenniin syötetään virtaa maanpäällisen antennin tulon kautta.

Syötä tältä riviltä nuolinäppäimillä oikealle/vasemmalle antennisyöttö päälle tai pois päältä. Mikäli antennisyöttö ylikuormittuu tai tapahtuu oikosulku, syöttö kytkeytyy automaattisesti pois päältä. Mikäli niin käy, virhe on korjattava ja antennisyöttö on kytkettävä uudelleen päälle.

Painiketta Paluu painamalla pääsee palaamaan valikkoon Asetukset tai painiketta Valikko painamalla takaisin normaalikäyttöön. Asetukset tallennetaan automaattisesti.

6.2.5 Automaattinen valmiustila

Automaattinen valmiustila kytkee laitteen esiasetetun ajan kuluttua automaattisesti valmiustilaan, mikäli laitetta ei ole käytetty kyseisenä aikana.

Valitse nuolinäppäimillä oikealle/vasemmalle aika, jonka kuluttua laite on tarkoitus kytkeä automaattisesti valmiustilaan.

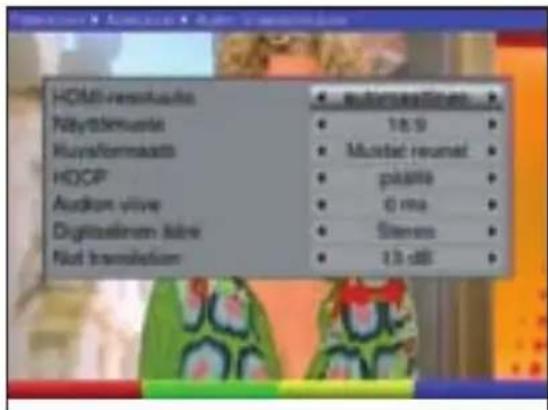

6.3 Ääni-/videoasetukset

Valikosta Ääni-/videoasetukset voi tehdä muita asetuksia digitaalisen vastaanottimen ja television yhteensovittamiseksi.

Avaa Valikko-painikkeella Päävalikko.
Merkitse rivi Asetukset käyttämällä nuolinäppäimiä ylös/alas.

Vahvista painamalla painiketta OK. Näkyviin ilmestyy alavalikko Asetukset.

Language Perceptual Audio/Verkursatukset Keilnessetukset Anonymen aktisch Jahveteilmär källigurausik Pazifikationutukset

Merkitse seuraavaksi rivi Ääni-/videoasetukset käyttämällä nuolinäppäimiä ylös/alamas.
Vahvista painamalla OK. Näkyviin ilmestyy valikko Ääni-/videoasetukset.

HDMI-versestasis Näyttömmusitis Kuysformnaatls HOCP Audilon vlive Digitizellern läre Not translation • automation • 18.9 • Musiclet reumet • pläste • 0 ma • Siemens • 15 dB

Nuolinäppäimillä ylös/alas voidaan liikuttaa valintamerkkiä valikon sisällä ja tehdä yksittäisiin kohtiin seuraavien ohjeiden mukaisia muutoksia. Ota valikkokohdan valinnan yhteydessä huomioon kuvaruudussa mahdollisesti näkyvät ilmoitukset. Seuraavia asetuksia voidaan tehdä:

6.3.1 HDMI-resoluutio

Valitse nuolinäppäimillä oikealle/vasemmalle asetus automaattinen resoluution automaattista asetusta varten suhteessa kytkettyyn televisioon tai valitse joku kiinteästi määritetyistä resoluutioista.

6.3.2 Näytön formaatti

Aseta näytön formaatiksi nuolinäppäinten vasemmalle/oikealle avulla joko 4:3 tai 16:9 television näytön formaatista riippuen. Kuvaformaatti sovitetaan tällä toi-minnolla automaattisesti television mukaiseksi.

6.3.3 Kuvaformaatti

Aseta nuolinäppäimillä vasemmalle/oikealle haluttu kuvaformaatti valitusta näytön formaatista riippuen. Mikäli näytön formaatiksi on valittu 16:9, käytettävissä ovat asetukset automaattinen, Mustat reunat ja Zoomaus. Mikäli näytön formaatiksi on valittu 4:3, käytössä ovat asetukset automaattinen, Letter Box sekä Pan & Scan.

6.3.4 HDCP

Kytke tältä riviltä nuolinäppäimiä oikealle/vasemmalle käyttämällä toiminto HDCP (High Definition Content Protection) päälle tai pois päältä.

6.3.5 Äänen viive

Aseta viiveeksi tältä riviltä nuolinäppäimillä oikealle/vasemmalle arvo väliltä 0 ms - 250 ms.

6.3.6 Digitaaliääni

Aseta tältä riviltä nuolinäppäimillä oikealle/vasemmalle asetukseksi Stereo tai Monikanava.

6.3.7 Digitaalinen äänenvoimakkuuden säätö

Aseta tältä riviltä nuolinäppäimillä oikealle/vasemmalla digitaalisen lähdön äänenvoimakkuus.

6.4 Kieliasetukset

Tästä valikosta voidaan tehdä toivotun valikkokielen, audiokielen (ääni) sekä tekstityskielen asetukset.

Avaa Valikko-painikkeella Päävalikko.
Merkitse rivi Asetukset käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painamalla painiketta OK. Näkyviin ilmestyy alavalikko Asetukset.

Logistikikonssetukset Persiaksetukset Aulfe-büllenssetukset Kielansetukset Narmenran utstet Järjastelmär komfigursatio Pojumkansetukset

Merkitse seuraavaksi rivi Kieliasetukset käyttämällä nuolinäppäimiä ylös/ alas.
Vahvista painamalla OK. Näkyviin ilmestyy valikko Kieliasetukset.
Nuolinäppäimillä ylös/alas voidaan liikuttaa valintamerkkiä valikon sisällä ja tehdä yksittäisiin kohtiin seuraavien ohjeiden mukaisia muutoksia. Seuraavia asetuk-sia voidaan tehdä:

Valikkokieli

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu Valikkokieli.

Ensisijainen audiokieli

Aseta täältä digitaalisten kanavien toivottu audiokieli. Mikäli kyseinen kieli lähetetään, se asetetaan automaattisesti audiokieleksi, kun laite kytketään päälle tai kanavaa vaihdetaan.

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu audiokieli.

Toissijainen audiokieli

Aseta täältä digitaalisten kanavien toissijaisesti toivottu audiokieli, mikäli ensimmäistä kieltä ei lähetetä.

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu audiokieli.

Ensisijainen tekstityskieli

Aseta täältä toivottu tekstityskieli. Mikäli kyseinen tekstityskieli lähetetään, se näytetään kanavan vaihtamisen jälkeen automaattisesti kuvaruudun alareunassa. Automaattisen näytön voi kytkeä pois päältä asetuksella pois päältä, jonka jälkeen sen voi kytkeä halutessaan manuaalisesti päälle kohdan 7.14 ohjeiden mukaisesti.

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu tekstityskieli.

Toissijainen tekstityskieli

Aseta täältä toissijaisesti toivottu automaattinen tekstityskieli, mikäli ensimmäistä tekstityskieltä ei lähetetä.

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu tekstityskieli.

Tekstitystila

Aseta nuolinäppäimillä oikealle/vasemmalle toivottu tekstitystila normaali tai heikko kuulo.

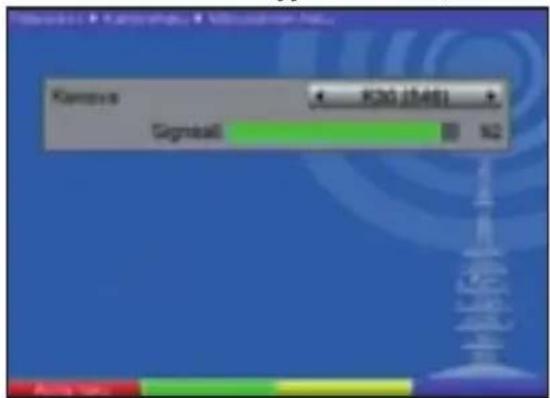

6.5 Antennin säätö

Vastaanottimessa on signaalinvoimakkuuden näyttö, jotta antennin suuntaaminen onnistuu parhaalla mahdollisella tavalla.

Avaa Valikko-painikkeella Päävalikko.
Valitse seuraavaksi valikkorivi Asetukset merkitsemällä rivi nuolinäppäimillä ylös/alas.
Vahvista painamalla OK.

Näkyviin ilmestyy alavalikko Asetukset.

Logistikkassertukser Perussartukser Audio-/widensartukser Kellassertukser Antennan adatda Intersectabindn kündiguraatko Poliverkassertukser

Merkitse seuraavaksi valikkorivi Antennin säätö käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painamalla OK. Näkyviin ilmestyy valikko Antennin säätö.

Kamera Signeein Iotaen Signeein Iotaen A30 ($48) 301 16

Syötä nyt nuolinäppäimillä vasemmalle/oikealle kanava, jonka vastaanotto-signaali on heikoin.
Sijoita antenni siten, että molemmat palkit osoittavat suurimman mahdollisen vahvuuden.

punainen palkki huono signaali

keltainen palkki hyvä signaali

vihreä palkki erittäin hyvä signaali

7 Käyttö

7.1 Päälle- ja poiskytkeminen

Kytke digitaalinen vastaanotin päälle painamalla laitteen tai kaukosäätimen painiketta Päälle/valmiustila.
Kun laitteen tai kaukosäätimen painiketta painetaan toistamiseen, laite kytkeytyy taas pois päältä.
Laite on nyt käyttövalmiudessa (valmiustila), mikä osoitetaan näytössä olevalla punaisella LED-valolla.

7.2 Kanavan valinta

7.2.1 Ylös-/alas-kanavavalintapainikkeilla

Voit liikkua kanavaluettelossa vastaanottimen tai kaukosäätimen kanavapainikkeilla ylös/alas aina kanava kerrallaan.

7.2.2 Numeronäppäimistöllä

Syötä halutun kanavan numero numeronäppäimistöllä.

Esimerkiksi:

1 valitessasi kanavan 1
1, sen jälkeen 4 valitessasi kanavan 14

2, sen jälkeen 3, sen jälkeen 4 valitessasi kanavan 234

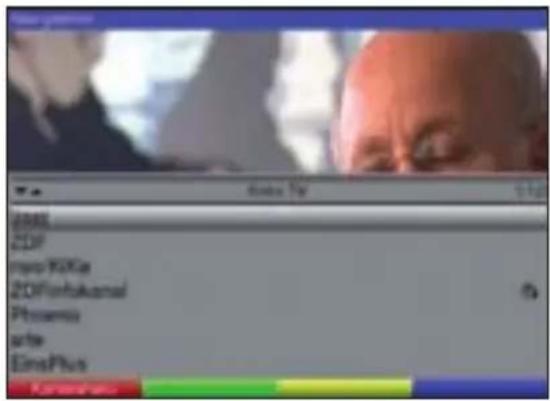

7.2.3 Navigointia käyttämällä (kanavaluettelo)

> Paina painiketta OK.

Näkyviin ilmestyy kanavaluettelonavigointi. TV-tilassa näytetään ainoastaan televisiokanavat ja radiotilassa ainoastaan radiokanavat. Kulloinkin valittu kanava on merkitty.

ZDQ ZDQ Provo FUKia ZDQ/infukazamal ProvoMio arte EinaPlus

Voit nyt valita halutun kanavan nuolinäppäimillä ylös/alas.
Kun painiketta OK painetaan, merkitty kanava valitaan.
Nuolinäppäimillä ylös/alas liikutetaan valintamerkkiä luettelon sisällä aina rivi kerrallaan.
Luetteloa selataan ylös- ja alaspäin sivu kerrallaan nuolinäppäimiä ylös/alas käyttämällä.

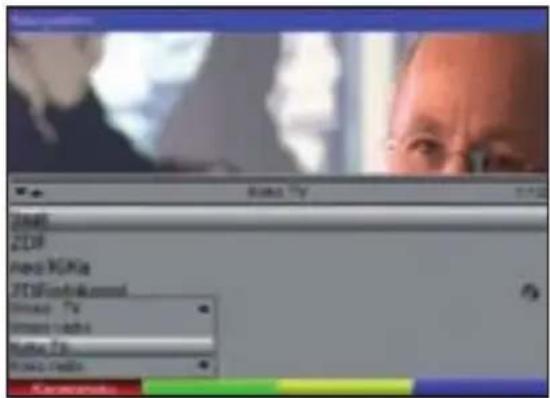

Luettelon valitseminen

Laitteessa on erilaisia kanavaluetteloita kanavien löytämisen helpottamiseksi. Voit valita suosikkiluettelon (ks. kohta 8.1) tai saada kaikki kanavat näkyviin jaoteltuna ilmaisiin tai kaikkiin (ilmaisiin ja salattuihin) kanaviin.

Paina painiketta OK.

Näkyviin ilmestyy aktiivinen kanavaluettelo.

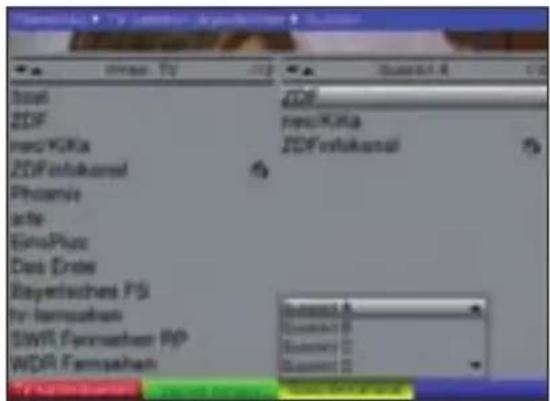

Kun painat punaista ohjauspainiketta Kanavaluettelo, näkyviin ilmestyy ikkuna, jossa on eri kanavaluettelotyypit (Ilmainen TV, TV:n kaikki ja Suosikkiluettelot). Aktiivinen kanavaluettelotyypi on merkitty.

Valitse nuolinäppäimillä ylös/alas esim. kanavaluettelotyyppi Suosikit A.

Vahvista valitsemalla OK.

Näkyviin ilmestyy Suosikkiluettelo A, joka sisältää kaikki kanavat, jotka on lisätty kyseiseen listaan kohdan 8.1 ohjeiden mukaisesti.

1. ZDF 2. neoXMA 3. ZDF Professional

Merkitse nuolinäppäimillä ylös/alas kanava, jota haluat katsella.
Vahvista valitsemalla OK.

7.2.4 Lukittujen kanavien avaaminen

Mikäli valitaan lapsilukituksella lukittu kanava, kuvaruutuun ilmestyy teksti Vastaanottimen PIN.

Syötä PIN-koodi numeronäppäimistöllä. Haluttu kanava avataan.

tai

Valitse kanava, jota ei ole lukittu lapsilukituksella.

Mikäli lapsilukitus on aktivoitu kohdan 8.2 mukaisesti, PIN-koodi kysytään aina kun lapsiluki-tuksella suojattua kanavaa halutaan katsella.

7.2.5 Tietoruutu

Jokaisen kanavanvaihdon jälkeen ilmestyy hetkeksi näkyviin tietoruutu, jossa näkyy valitun kanavan kanavapaikka ja nimi. Sen lisäksi näytetään muita kanavaominaisuuksia, kuten esimerkiksi koskien 📋 teksti-TV:tä 16/9-lähetystä ja salattuja kanavia. Sen lisäksi näytetään EPG-tyylilaji ja ikäsuositus, mikäli kyseiset tiedot on lähetetty.

Systèmes deskunde 19.01. 10.02 (auximétrieb) 2007-03 3 24/02 Solvitt A ZD/Festivierat

7.3 Äänenvoimakkuuden säätö

Digitaalisen vastaanottimen äänenvoimakkuutta voidaan säätää. Se helpottaa vastaanottimen käsittelyä, koska silloin kaikkia tärkeitä toimintoja voidaan käyttää yhdestä kaukosäätimestä ilman television kaukosäädintä.

Kun digitaalinen vastaanotin kytketään päälle, äänenvoimakkuus on viime katselukerralla säädetyllä tasolla.

Digitaalisen vastaanottimen äänenvoimakkuutta säädetään kovemmalle painikkeella Äänenvoimakkuus + ja hiljemmalle painikkeella Äänenvoimakkuus -.

Painamalla Ääni päälle/pois -painiketta ääni voidaan mykistää ja vastaavasti palauttaa painamalla painiketta uudelleen.

7.4 Kytkeminen edestakaisin TV-/radiotilan välillä

Vastaanottimeen on esiohjelmoitu televisiokanavien lisäksi myös radiokanavia.

Siirry digitaalisen vastaanottimen radiotilaan painikkeella TV/radio. Vastaanottimeen vaihtuu nyt viimeksi kuunneltu radiokanava.
Voit vaihtaa viimeksi katsellun televisiokanavan takaisin painamalla TV/radio-painiketta uudelleen.

7.5 Toisen kielen (TV-käyttö) tai kanavan (radiokäyttö) valinta

Mikäli TV-kanavaa lähetetään useilla kielillä tai usealla äänikanavalla tai mikäli radiokana-vapaikalla on useita radiokanavia, se osoitetaan kuvaruudussa näkyvällä ilmoituksella.

Toinen kieli tai äänikanava voidaan sen jälkeen valita seuraavalla tavalla:

Paina painiketta Valinta.

Kuvaruutuun ilmestyy sillä hetkellä lähetettävien kielten tai radiokanavien luettelo.

Valitse nuolipainikkeilla ylös/alam haluttu kieli tai haluttu radiokanava ja vahvista painikkeella OK.

Ohjelman voi nyt kuunnella valitulla kielellä. Digitaalisella vastaanottimella voi vastaanottaa myös mono-lähetyksiä.

7.6 Viimeksi katsellun kanavan palauttaminen

Kun kaukosäätimen painiketta Paluu painetaan, vastaanotin palaa viimeksi valitulle kanavalle.
Kun painiketta painetaan uudelleen, vastaanotin palaa jälleen sitä ennen katsellulle kanavalle.

7.7 Ajan ja kanavatietojen näyttäminen

Tällä toiminnolla voidaan tarkastella valitun kanavan kanavatietoja.

Paina painiketta Info valitun kanavan tietojen katselemiseksi.

Polymer-sapiere - 30.00 - (1.00) cumulosephenoanapirone (preval) Vista Handi Service logo 1.000000000 2.5F 833

Silloin kuvan alareunassa näytetään sen hetkinen kellonaika, valittu kanava ja ohjelman nimi sekä ohjelman alkamis- ja loppumisaika, mikäli ohjelman lähettäjä on lähettänyt tiedot.

7.8 Muita kanavatietoja

Toiminnolla Kanavatiedot voi saada valittua kanavaa koskevia muita kanavatietoja, mikäli niitä lähetetään.

Kun painiketta Info painetaan kaksi kertaa, näkyviin ilmestyy toinen tietoikkuna.

Kuvaruutuun ilmestyy sen hetkisen kanavan laajennetut tiedot.

Pidempiä tietoja voi siirtää riveittäin nuolinäppäimillä oikealle/vasemmalle.

Seuraava ohjelma tulee näkyviin painamalla Info-painiketta uudelleen, mikäli tiedot lähetetään.

Kun painiketta Info painetaan uudelleen, tekstit häipyvät kuvaruudusta.

7.9 Kanavan tiedot

Kun vihreää toimintopainiketta (kanavan tiedot) painetaan, valitun kanavan tiedot näytetään.

Hydroxy Tropoxy Kanotriamycin Methoxazole Fluorodipramycin Benzofuran Surafen Other Supramin type: Supramin type: Methoxanone PPS / 100% Parameter: 2.00%

Värillisillä ohjauspainikkeilla voidaan lisäksi tarkastella ääni-/video-tietoja, kanava-tietoja ja mahdollisesti käytettyä salausjärjestelmää (CA) koskevia tietoja.

Poistu tietojen näytöstä painikkeella Valikko.

7.10 Teksti-TV

7.10.1 Television teksti-TV-dekooderin käyttö

Mikäli teksti-TV-tietoja lähetetään, ne välitetään televisioon Scart-lähdön kautta. Käytä teksti-TV:n ohjaamiseen television kaukosäädintä.

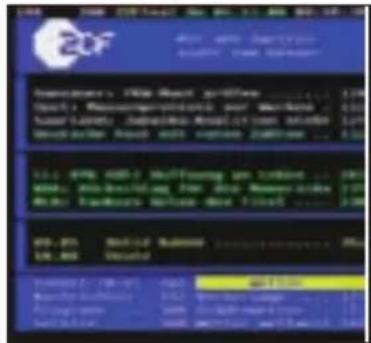

7.10.2 Sisäisen teksti-TV-dekooderin käyttö

Tietojen näyttämiseen voi käyttää vaihtoehtoisesti sisäänrakennettua teksti-TV-dekooderia.

Laita päälle se kanava, jonka teksti-TV-tietoja haluat tarkastella.
Teksti-TV käynnistetään painamalla Teksti-TV-painiketta.

ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http:/www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.zof.com http://www.zof.com ZOF www.bocim.com http://www.bocim.com ZOF www.bocim.com http://www.bocim.com ZOF www.bocim.com

Syötä halutun teksti-TV-sivun numero numeronäppäimistöllä. Syötetty numero näkyy kuvaruudun vasemmassa yläkulmassa. Laite etsii oikean sivun teksti-TV-sivun syöttämisen jälkeen. Koska kaikkia teksti-TV-sivuja ei voida näyttää yhtäaikaa, oikean sivun löytäminen ja näkyminen televisioruudussa voi kestää joitain sekunteja. Kaikkien teksti-TV:n tarjoajien hakemisto on sivulla 100.

7.11 Tekstitys

Mikäli ohjelmaan on olemassa tekstitys, se osoitetaan näyttämällä teksti Tekstityksen valinta. Mikäli toiminto Tekstitys on kytketty päälle (kohdan 6.3 mukaisesti), tekstitys näytetään automaattisesti, mikäli tekstitys lähetetään valitulla kielellä.

Mikäli tekstitys lähetetään vain muilla kielillä tai teksti-TV:n kautta, sen voi kytkeä manuaalisesti päälle seuraavien ohjeiden mukaisesti.

Paina painiketta Valinta (mahd. useamman kerran), kunnes tekstin Tekstitys alla näkyy valintaikkuna, jossa näkyy lähetetyt tekstityskielet ja/tai teksti-TV-sivu, jonka kautta tekstityksiä lähetetään.
Merkitse toivottu kieli/teksti-TV-sivu käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painikkeella OK. Tekstitys on nyt näkyvissä.

Ota huomioon, että toiminnot ovat käytössä vain, mikäli tekstitystä todella lähetetään, ja että tehty asetus ei jää voimaan kanavan vaihtamisen jälkeen.

7.12 Sähköinen ohjelmaopas (EPG)

Digitaalisessa vastaanottimessa on sähköinen ohjelmaopas. Sen avulla voidaan tarkastella yksittäisten kanavien ohjelmatietoja ruudulla.

Näin saadaan nopea yleiskuva parhaillaan lähetettävistä ohjelmista tai saman päivän / tulevien päivien ohjelmista.

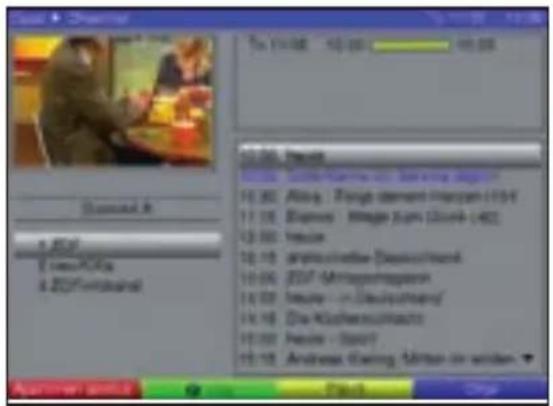

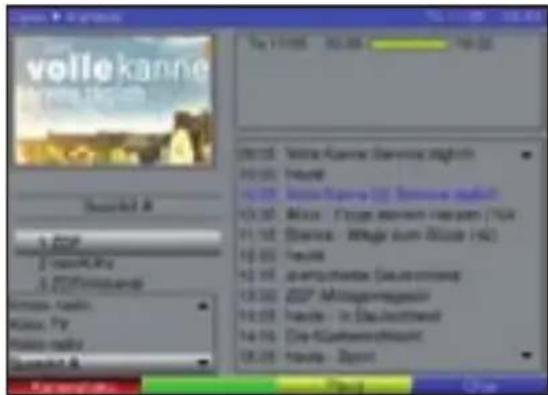

7.12.1 Sähköisen ohjelmaoppaan avaaminen

Kytke digitaalinen vastaanotin ja televisio päälle.
Paina digitaalisen vastaanottimen kaukosäätimen painiketta EPG. Kuvaruutuuun ilmestyy sähköinen ohjelmaopas.

Video Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Radio

Ikkunan vasemmassa reunassa näkyy parhaillaan valittuna olevan kanavaluettelon ohjelmat. Ikkunan oikeassa reunassa näkyy merkityn kanavan päivän kanavien yleiskatsaus.

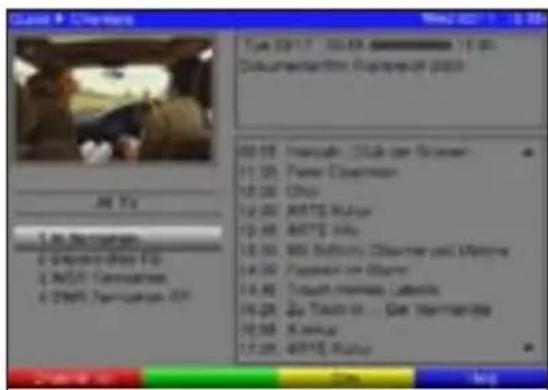

Kun punaista ohjauspainiketta Kanavaluettelo painetaan, näkyviin ilmestyy toinen ikkuna halutun kanavaluettelon valintaa varten.

vollekanne verve 124.00 Tay 17:00 Vollekanne verve 124.00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 16:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00 23:00

Valitse nuolinäppäimillä ylös/alas haluttu kanavalista ja vahvista painamalla OK.

Silloin näytetään halutun luettelon kanavat.

Merkitse nuolinäppäimillä ylös/alas kanava, jonka päivän kanavien yleiskatsa- usta haluat katsella.

Painamalla nuolinäppäintä oikealle pääsee valitun kanavan päivän yleiskatsaukseen.

Audio Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video Audio Video

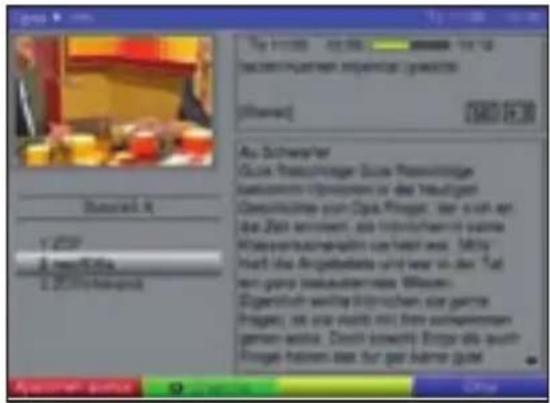

7.12.2 EPG-info

EPG-infon avulla saa näkyviin merkityn kanavan tai merkityn ohjelman lyhytinfon.

Merkitse haluttu ohjelma nuolinäppäimillä ylös/alas.
Paina vihreää ohjauspainiketta Info tietojen näyttämiseksi.

Painamalla vihreää toimintopainiketta Ohjelmat pääsee palaamaan takaisin päivän yleiskatsaukseen.
Painamalla keltaista ohjauspainiketta Päivä avautuu toinen ikkuna.

On 1998 2008 Close Rebeuernlage On 1998 An Consensus 10/12 KARANNECHEN 10/04 Parnita Superintiveau 10/02 Laufrika und Steuernhaus auf Die 10/03 Mobydi 11/15 Taste Tivens 11/02 Grenz. Akt Transversorge Hapf. 12/06 Dio: 11/06 10/00 Fia: 11/05 12/08 Sik: 11/07* 13/06 Dio: 11/08 Auction process

Merkitse nuolinäppäimillä ylös/alam se päivä, jonka yleiskatsauksen haluat nähdä ja vahvista painamalla OK. Silloin näytetään valitun päivän yleiskatsaus.

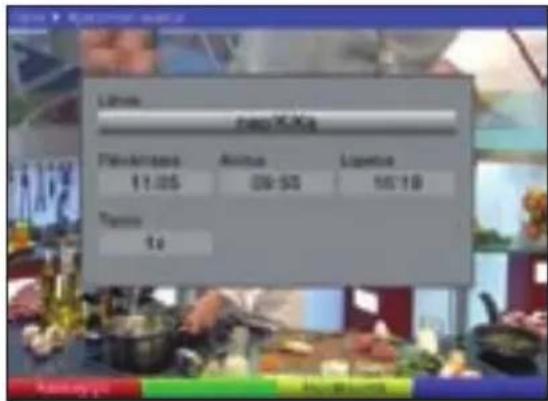

7.12.3 Ajastin

Sähköisen ohjelmaoppaan EPG avulla ajastintapahtumien ohjelmointi on helppoa.

Merkitse edellä kuvatulla tavalla ohjelma, jossa haluat käyttää ajastinta.
Paina seuraavaksi punaista ohjauspainiketta Aseta ajastin.

Näkyviin ilmestyy tarkistusta varten valikko Aseta ajastin, jossa näkyy valitun ohjelman tiedot. Valikosta voidaan tehdä haluttaessa muutoksia (ks. kohta 7.13.2.1).

Lotion neep X-00a Followee Income Income 11.05 06-55 16:18 Tension 1.0

Mikäli ajastimeen ohjelmoidut tiedot hyväksytään, paina keltaista ohjauspainiketta Hyväksy.

Huomaa!

Käynnissä olevan ajastinkäytön voi keskeyttää painikkeella Paluu.

7.12.4 EPG:n lopettaminen

Painamalla painiketta Valikko tai TV/radio pääsee palaamaan takaisin normaali-käyttöön.

7.13 Ajastimella tehtävät nauhoitukset

Vastaanottimessa on videonauhuri-ajastin. Ajastimet voidaan ohjelmoida joko manuaalisesti tässä luvussa kuvattujen ohjeiden mukaisesti tai kohdan 7.12.3 ohjeiden mukaisesti.

Digitaalinen vastaanotin kytketään videonauhuriajastimella päälle ja pois päältä valittua ohjelmaa varten, jotta ohjelma voidaan tallentaa käyttäjän poissaollessa ulkopuoliselle tallennuslaitteelle, esim. videonauhurille. Ota huomioon, että videonauhuri on ohjelmoitava ohjelman tallennusta varten.

Mikäli laite on kytketty päälle videonauhuriajastimella, lähes kaikki kaukosäätimen toiminnot ovat pois käytöstä nauhoituksen mahdollisen tahattoman keskeytyksen estämiseksi.

7.13.1 Ajastimen manuaalinen ohjelmointi

Avaa Valikko-painikkeella Päävalikko.
Merkitse rivi Ajastimen järjestely käyttämällä nuolinäppäimiä ylös/alas.

Vahvista painamalla painiketta OK.

Näkyviin ilmestyy alavalikko Ajastimen järjestely.

Valitse nuolinäppäimillä ylös/alas kohta Uusi videonauhurin ajastin.

Painamalla painiketta OK pääsee syöttöikkunaan, josta voi ohjelmoida uuden ajastintapahtuman.

Login POP Login Address 11:00 Name: 1x

Ohjelmointi suoritetaan seuraavalla tavalla:

Lähde

Merkitse nuolinäppäimillä rivi Lähde.

Paina painiketta OK.

Merkitse seuraavaksi nuolinäppäimillä haluttu kanava.

Painamalla painiketta OK kyseinen kanava tallennetaan ajastimeen.

Päivä

Merkitse nuolinäppäimillä sarake Päivä.

Syötä numeronäppäimillä se päivämäärä (nelinumeroisena), jona ajastintapahtuma on.

Aloita

Merkitse nuolinäppäimillä sarake Aloita.

Syötä riville numeronäppäimillä ajastimen käynnistysaika.

Lopeta

Toista vaiheet pysäytysajan syöttämiseksi kohdan "Aloita"-kohdan kuvauksen mukaisesti (paitsi kanavanvaihto-ajastin).

Toista

Merkitse nuolinäppäimillä sarake Toista.
Paina painiketta OK. Näkyviin ilmestyy valintaikkuna, jossa on eri toistoehdotuksia.

1x Ajastin kerran päällä

D Päivittäinen toisto

W Toisto kerran viikossa

Valitse haluttu toiminto nuolinäppäimillä ylös/alas.

Asetus talletetaan painamalla OK.

Tietojen tallentaminen muistiin

Kun ohjelmointi on lopetettu, paina keltaista ohjauspainiketta Hyväksy tietojen tallentamiseksi muistiin. Mikäli ajastintapahtumia menee päällekkäin, ne on merkitty punaisella.
Palaa painiketta TV/radio painamalla takaisin normaalikäyttöön.

7.13.2 Ajastimen yleiskuva

Ajastimen yleiskuvassa näkyy kaikki jo ohjelmoidut ajastintapahtumat.

Valikkoon Ajastimen yleiskuva pääsee, kun avataan yllä olevien ohjeiden mukaisesti valikko Ajastimen järjestely.
Merkitse nuolinäppäimillä ylös/alas rivi Ajastimen yleiskatsaus.
Vahvista valitsemalla OK.

7.13.2.1 Ajastinohjelmoinnin muuttaminen

Mikäli olemassa olevaa ajastinasetusta halutaan muuttaa, merkitse nuolinäp-päimiä ylös/alas käyttämällä ajastintapahtuma, jota haluat muuttaa.
Painamalla keltaista ohjauspainiketta Muokkaa pääsee merkityn ajastimen asetuksiin. Syötä ikkunaan kohdan 7.13.1 ohjeiden mukaiset tiedot.
Kun ohjelmointi on lopetettu, paina keltaista ohjauspainiketta Hyväksy tietojen tallentamiseksi muistiin.

7.13.2.2 Ajastinohjelmoinnin poistaminen

Mikäli olemassa oleva ajastinasetus halutaan poistaa, merkitse se nuolinäppäimillä ylös/alas.
Paina vihreää ohjauspainiketta Poista. Näkyviin ilmestyy ilmoitus "Poistetaanko tämä ajastin?"
Merkitse nuolinäppäimillä vasemmalle/oikealle Kyllä.
Mikäli ajastin halutaan tyhjentää, vahvista painamalla OK.

7.13.2.3 Uuden ajastintapahtuman ohjelmointi

Mikäli halutaan ohjelmoida uusi ajastintapahtuma, merkitse nuolinäppäimillä ylös/alas vapaa rivi valikosta Ajastimen yleiskuva.
Painamalla keltaista ohjauspainiketta Uusi pääsee uuden ajastintapahtuman ohjelmointiin tarvittavaan syöttöikkunaan. Syötä ikkunaan kohdan 7.13.1 ohjeiden mukaiset tiedot.
Kun ohjelmointi on lopetettu, paina keltaista ohjauspainiketta Hyväksy tietojen tallentamiseksi muistiin.

7.14.2.4 Ajastinkäytön keskeyttäminen

Käynnissä olevan ajastinkäytön voi keskeyttää painikkeella Paluu.

8 Perusohjelmoinnin muuttaminen

8.1 Suosikkikanavien luettelon konfiguroiminen

Tässä luvussa kerrotaan, kuinka digitaalisen vastaanottimen esiohjelmoinnin ja suosikkikana-vien luettelon voi muuttaa käyttäjän tarpeiden mukaiseksi. Toimintoa tarvitaan myös, kun haussa löydettyjä uusia kanavia halutaan lisätä luetteloon.

Seuraavat seikat on otettava huomioon: Laitteessa on kaksi kanavaluetteloa, Suosikkiluet- telo ja Yleisluettelo. Suosikkikanavien luettelo sisältää kaikki kanavat, jotka on lisätty seuraavien ohjeiden mukaisesti. Yleisluettelo sisältää kaikki kanavat.

Luvussa kerrotaan myös, kuinka kanavia voidaan poistaa ja lukita lapsilukitusta käyttämällä. Kun kanavaluettelo avataan painikkeella OK, näytössä näkyy aktiivinen suosikkikanavien luettelo.

8.1.1 Kanavaluetteloiden hallinnan avaaminen

Suosikkikanavien luetteloa voi muuttaa seuraavasti:

Avaa Valikko-painikkeella Päävalikko.

Konzernfonds Aserlukzert Azerlortwert, aktivitätsmäinen Dückschreises, aktivitätsmäinen Rackin, aktivitätsmäinen Veränder kredit

Merkitse nuolinäppäimillä ylös/alas rivi Järjestä TV-listat TV-luettelon muokkaamiseksi tai Järjestä radiolistat radioluettelon muokkaamiseksi.

Vahvista valitsemalla OK.

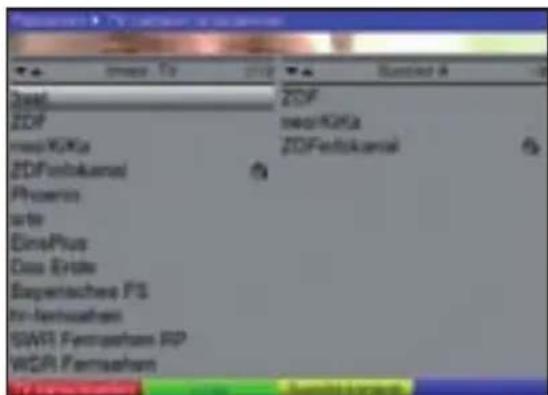

Kanavaluetteloiden hallinta ilmestyy näkyviin kyseisen suosikkikanavien luettelon muokkaamista varten (TV- tai radioluettelo).

Kuvan oikealla puolella näkyy aktiivinen suosikkikanavien luettelo. Luettelo on parhaillaan aktiivisena, koska sillä hetkellä valittu kanava on merkitty. Kuvan vasemmalla puolella näkyy yleisluettelo. Yleisluettelossa on kaikki saatavilla olevat kanavat.

Kun painat punaista ohjauspainiketta, valintamerkki siirtyy yleisluetteloon. Se on nyt aktiivinen.

Kun painat punaista ohjauspainiketta uudelleen, näkyviin ilmestyy valintaikkuna. Voit nyt valita kaikki (ilmaiset ja salatut) kanavat (TV:n kaikki) tai vain ilmaiset kanavat (Ilmainen TV) näkymään yleisluettelossa.

Valitse nuolinäppäimillä ylös/alas haluttu kanavien listaus (Ilmainen TV tai TV:n kaikki).

Vahvista valitsemalla OK.

Best ZDF new/0KHz ZDFonbokamal Proserm arte DimePlus Class Erbole Bapensachee FS In-benzenihan SWI Fermsihan RP W2R Fermsihan

Nyt kanavaluettelossa näkyy valinnasta riippuen joko kaikki tai vain ilmaiset kanavat.

Painamalla punaista ohjauspainiketta TV-kanavaluettelo tai vaihtoehtoisesti keltaista ohjauspainiketta Suosikkikanavaluettelo voidaan siirtyä edestakaisin suosikkikanavien luettelon ja yleisluettelon välillä. Kulloinkin aktiivinen luettelo osoite-taan merkitsemällä kanava.

Mikäli suosikkikanavien luettelo on aktiivinen, voit avata keltaista ohjauspainiketta painamalla uuden ikkunan suosikkikanavien luettelon valitsemista varten.

Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Investor Infermssahan SWR Farmssahan RP WDR Farmssahan

Merkitse nuolinäppäimillä ylös/alas suosikkikanavien luettelo, jota haluat muokata, ja vahvista valinta painikkeella OK.
Valittu suosikkikanavien luettelo on nyt aktiivinen.

8.1.2 Kanavien lisääminen suosikkikanavien luetteloon

Mikäli suosikkikanavien luetteloon halutaan lisätä kanavia, avaa kanavaluetteloiden hallinta kohdassa 8.1.1 kuvatulla tavalla ja siirry yleisluetteloon.

Merkitse suosikkikanavien luetteloon lisättävä kanava nuolinäppäimillä ylös/ alas.

Merkitty kanava lisätään suosikkikanavien luetteloon painamalla vihreää ohjauspainiketta Lisää.

8.1.3 Kanavien poistaminen (poistaminen suosikkikanavien luettelosta)

Mikäli suosikkikanavien luettelosta halutaan poistaa kanavia, avaa kanavaluetteloiden hallinta kohdassa 8.1.1 kuvatulla tavalla. Olet nyt suosikkikanavien luettelossa.

Merkitse suosikkikanavien luettelosta poistettava kanava nuolinäppäimillä ylös/ alas.

Paina keltaista ohjauspainiketta Poista kanava.

Tällä tavalla poistetut kanavat säilyvät kuitenkin yleisluettelossa ja ne voidaan lisätä suosikki-kanavien luetteloon milloin vain.

8.1.4 Kanavien järjestäminen

Mikäli suosikkikanavien luettelon kanavien järjestystä halutaan muuttaa, avaa kanavaluette- loiden hallinta kohdassa 8.1.1 kuvatulla tavalla. Olet nyt suosikkikanavien luettelossa.

Merkitse luettelon toiseen paikkaan siirrettävä kanava nuolinäppäimillä ylös/ alas.

Paina keltaista ohjauspainiketta Poimi kanava. Valitun kanavan viereen ilmestyy kaksoisnuoli.

Valittu kanava voidaan seuraavaksi siirtää nuolinäppäimillä ylös/alas kanavaluettelon siihen kohtaan, johon se halutaan sijoittaa.

Paina seuraavaksi vihreää ohjauspainiketta Lisää kanava kanavan siirtämiseksi merkittyyn kohtaan.

Sitten kun kanavaluettelo on ohjelmoitu käyttäjän toivomusten mukaiseksi oheisia ohjeita käyttämällä, normaalitilaan palataan painikkeella Valikko.

8.2 Lapsilukitus

Laite on varustettu lapsilukituksella. Siten voidaan varmistaa, että asiattomat käyttäjät eivät pääse käyttämään tärkeitä toimintoja (esim. avaamaan päävalikkoa). (Lapsilukituksen lisäksi ikärajoitettujen ohjelmien katselemiseen vaaditaan nelinumeroisen lapsilukitus-PIN-koodin syöttö.)

Samoin voidaan lukita muita kanavia ja ohjelmia, jolloin niiden katselu edellyttää nelinumeroisen PIN-koodin (vastaanottimen PIN) syöttöä.

Mikäli haluat muokata valikkoa Lapsilukon asetukset, toimi seuraavien ohjeiden mukaisesti:

Avaa Valikko-painikkeella Päävalikko.
Merkitse rivi Asetukset käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painamalla painiketta OK.
Näkyviin ilmestyy alavalikko Asetukset.
Vahvista painamalla painiketta OK.
Näkyviin ilmestyy valikko Lapsilukon asetukset.

Merkitse rivi Lapsilukon asetukset käyttämällä nuolinäppäimiä ylös/alas.

Visittve kontavat Visittda vastaaamittajari PIN Vallkon lakkip Kutraja Jaska Jaska • prose påsta • pote påsta

Nuolinäppäimillä ylös/alas voidaan liikuttaa valintamerkkiä valikon sisällä ja tehdä yksittäisiin kohtiin muutoksia annettujen ohjeiden mukaisesti. Ota valikkokohdan valinnan yhteydessä huomioon kuvaruudussa mahdollisesti näkyvät ilmoitukset.

8.2.1 Valitse kanavat

Paina painiketta OK.

Näkyviin ilmestyy valitun alueen (radio tai TV) viimeksi käytetty kanavaluettelo.

Kulloinkin valittu kanava on merkitty.

Gazgus A 1 2 Edit 3 Viewing 4 ZD/Dividends

Kun painat punaista ohjauspainiketta uudelleen, näkyviin ilmestyy valintaikkuna. Voit valita täältä halutun kanavaluettelon.
Valitse nuolinäppäimillä ylös/alas haluttu kanavaluettelotyyppi (esim. Suosikit A).
Vahvista valitsemalla OK. Näkyviin ilmestyy valittu kanavaluettelo.
Merkitse nuolinäppäimillä se kanava, jonka haluat lukita.
Kanava lukitaan painamalla keltaista ohjauspainiketta. Valitun kanavan viereen ilmestyy lapsilukituksen symboli.
Sitten kun kanavaluettelo on ohjelmoitu käyttäjän toivomusten mukaiseksi oheisia ohjeita käyttämällä, normaalitilaan palataan painikkeella Valikko.
Mikäli yksittäisten kanavien lukitus halutaan poistaa, toimi yllä kuvatulla tavalla. Merkitse valittu kanava ja poista lapsilukituksen symboli painamalla keltaista ohjaus-painiketta.

8.2.2 Vaihda vastaanottimen PIN

Vastaanottimen PIN-koodiksi on asetettu tehtaalla 0000.

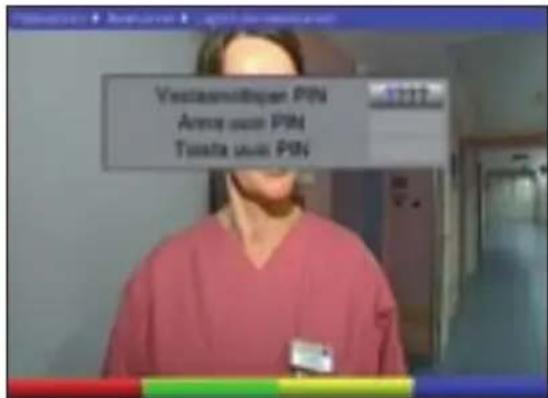

Paina painiketta OK. Näkyviin ilmestyy valikko, josta PIN-koodin voi vaihtaa.

Vestasminister PIN Army 000 PIN Tensata 000 PIN

Syötä nyt numeronäppäimistöllä sen hetkinen PIN-koodi. (tehdasasetus 0000)
Syötä haluamasi uusi PIN-koodi numeronäppäimistöllä.
Toista syöttö.

Sen jälkeen kun laitteen PIN-koodi on muutettu, laite siirtyy automaattisesti takaisin valikkoon Lapsilukitus.

Huomaa!

Laitteen PIN-koodia ei saa unohtaa. Mikäli niin sattuu käymään, ota yhteyttä laitteen jälleenmyyjään!

8.2.3 Valikkolukko

Mikäli valikkolukko on kytketty päälle, lukittujen kanavien katselemiseksi sekä valikon avaa-miseksi on syötettävä lisäksi PIN-koodi.

Kytke valikkolukko tältä riviltä nuolinäppäimistöä oikealle/vasemmalle päälle tai pois päältä.

8.2.4 Ikäraja

Aseta nuolinäppäimillä oikealle/vasemmalle haluttu ikäraja.

Mikäli ikärajaksi valitaan esim. 16 vuotta, lähetettäviä kanavia, joiden ikäraja on yli 16, voi katsella vain PIN-koodin syöttämisen jälkeen.

8.3 Kanavahaku

Mikäli halutaan vastaanottaa uusia kanavia, kanavahaun voi tehdä monella tavalla.

1. Automaattinen haku

Valitse tämä haku, mikäli haluat etsiä uusia kanavia kaikilta vastaanottokanavilta.

2. Manuaalinen haku

Valitse tämä haku, mikäli haluat etsiä uusia kanavia yhdeltä vastaanottokanavalta.

Kuvaruutuun ilmestyy haun jälkeen ilmoitus, jossa näkyy digitaalisen vastaanottimen löytämien kanavien, uusien kanavien sekä salattujen kanavien lukumäärä. Uudet kanavat lisätään yleisluetteloon, jonka jälkeen ne voidaan lisätä kohdan 8.1 ohjeiden mukaan Suosikkikanavien luetteloon.

Avaa kanavahaun käynnistämiseksi ensin Päävalikko.

Aotvukast Aotvukast Ajustimen järsestäminen TV kärtkeisen järsestäminen Radio kärtkeisen järsestäminen Vatikan kuri

Merkitse nuolinäppäimiä ylös/alas käyttämällä rivi Kanavahaku.

Vahvista painamalla OK. Näkyviin ilmestyy alavalikko Kanavahaku.

AutoCAD AutoCAD

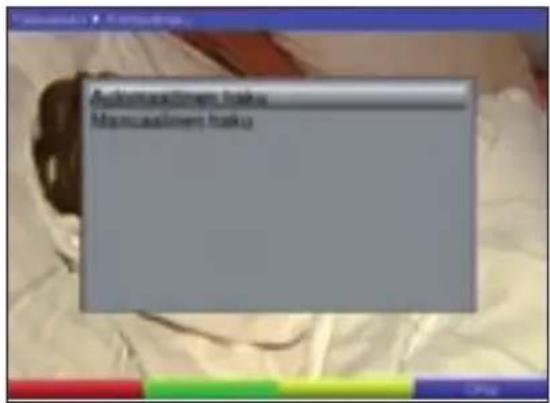

Merkitse nuolinäppäimillä ylös/alas hakumenetelmä, jonka haluat suorittaa, ja vahvista painamalla OK.

8.3.1 Automaattinen haku

Tässä haussa kanavia etsitään kaikilta vastaanottokanavilta.

Haku käynnistyy automaattisesti painamalla painiketta OK.
Mikäli haku halutaan keskeyttää, paina punaista ohjauspainiketta Peruuta.

Paina punaista ohjauspainiketta Uusi haku, mikäli haku halutaan käynnistää uudelleen. Haku voi kestää useita minuutteja. Ota huomioon myös kuvaruutuun ilmestyvät tekstit.

8.3.2 Manuaalinen haku

Mikäli vastaanottokanavalta halutaan etsiä tiettyjä kanavia, valitse manuaalinen haku.

Aseta nuolinäppäimillä oikealle/vasemmalle se vastaanottokanava, jolta kanavia halutaan etsiä.

Käynnistä haku painamalla punaista ohjauspainiketta Aloita haku.

8.3.3 Haun jälkeen

Kanavien etsintää voidaan seurata kuvaruudulta jo haun aikana. Haun jälkeen näytetään löydettyjen kanavien ja uusien kanavien lukumäärä.

Produkt von: x8013x - 57 2024 Mio - Kurs Material: 750 MHz, 2700 BCP Tort- van Aikka DC Professional w/o Procedor Dresser Die Cycle - Transderat Bauverücheer PS dach Transderat PS MDS Transderat

Kun painetaan keltaista ohjauspainiketta Valmis, ohjelma palaa valikkoon Kanavahaku.

8.4 Palvelun asetukset

Tehdasasetukset voidaan palauttaa milloin vain. Samoin kanavaluettelon voi tyhjentää koko-naan ja käynnistää uuden haun, mikäli luettelo on vanhentunut kanavien tarjoajan tekemien muutosten johdosta. Muista käynnistää luettelon tyhjennyksen jälkeen haku ja kopioida löydetyt kanavat lopuksi yleisluettelosta suosikkikanavien luetteloon.

Avaa Valikko-painikkeella Päävalikko.

Kanawaholeu Asetukzet Asetetzeni jpeyestlemmen Tyl-kerlezeni jpeyestlemmen Ruslin-kerlezeni jpeyestlemmen Valkom kast

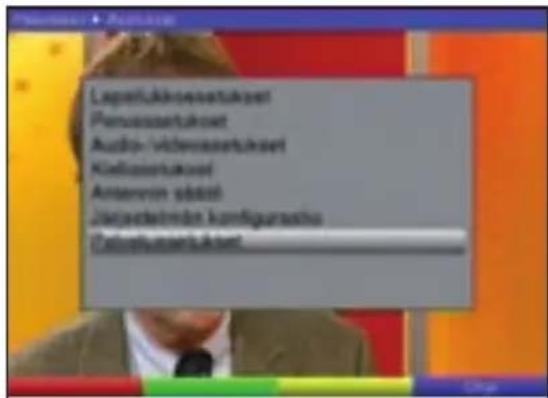

Valitse seuraavaksi Asetukset merkitsemällä se nuolinäppäimillä ylös/alas.

Vahvista painamalla OK. Näkyviin ilmestyy alavalikko Asetukset.

Layered, Active, Audio, Kelliptical Antenna: salärer Jürgsaktiven konfigurschi Kelliptical

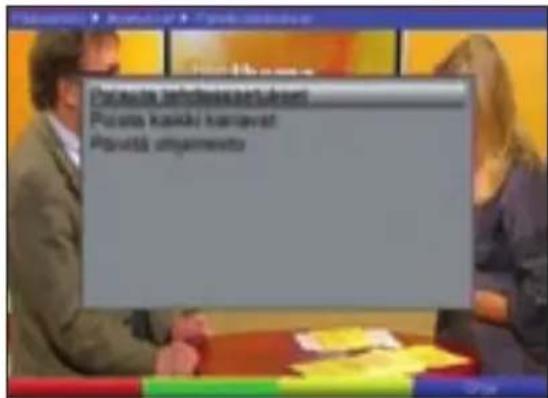

Merkitse seuraavaksi valikkorivi Palvelun asetukset käyttämällä nuolinäppäimiä ylös/alas.
Vahvista painamalla OK. Näkyviin ilmestyy alavalikko Palvelun asetuket.

Puzona kaski karsavat Ruputá útygemenito

8.4.1 Palauta tehdasasetukset

Kun tämä toiminto valitaan, laitteeseen palautetaan tehdasasetukset, omat asetukset tyhjen-netään ja asennusohjelma AutoInstall käynnistetään.

Merkitse nuolinäppäimillä ylös/alas rivi Palauta tehdasasetukset.
Paina painiketta OK. Näkyviin ilmestyy ilmoitus "Palautetaanko tehdasasetukset varmasti?".
Merkitse nuolinäppäimillä vasemmalle/oikealle Kyllä tai Keskeytä.
Vahvista valitsemalla OK.

8.4.2 Poista kaikki kanavat

Tällä toiminnolla kanavamuisti tyhjennetään kokonaan.

Merkitse nuolinäppäimillä ylös/alas rivi Poista kaikki kanavat.
Paina painiketta OK. Näkyviin ilmestyy ilmoitus "Poistetaanko varmasti kaikki kanavat?".

Merkitse nuolinäppäimillä vasemmalle/oikealle Kyllä tai Keskeytä.

8.4.3 Päivitä ohjelmisto

Myös digitaalisen vastaanottimen käyttöohjelmisto voidaan päivittää.

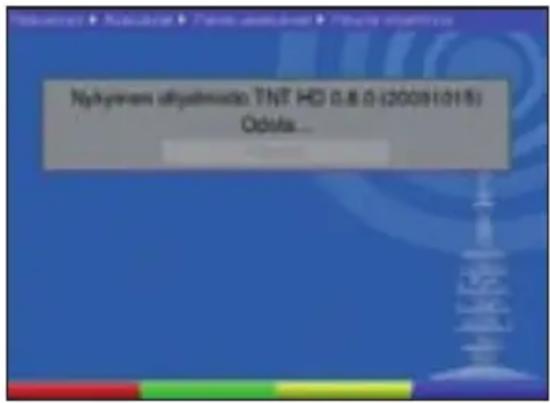

Painiketta OK painamalla käynnistetään laitteen uuden ohjelmiston haku.

Nymphen ubiquitination TNT HD 0.8.0 (2009/01/6) Odata...

Mikäli laitteelle on olemassa uusi ohjelmisto, merkitse rivi Päivitä ja paina painiketta OK.

Huomaa:

Päivitystä ei saa häiritä esim. kytkemällä laitteen päälle tai pois.

Painiketta Valikko painamalla pääsee takaisin normaalikäyttöön.

Riippumatta siitä, onko ongelmiston automaattinen päivitys päällä vai pois, laitteen päällekyt-kennän yhteydessä tarkastetaan automaattisesti, onko digitaaliselle vastaanottimelle olemassa uusi käyttöohjelmisto.

8.5 Järjestelmän kokoonpano

Tästä valikkokohdasta voi tarkastella laitekohtaisia tietoja (kuten sen hetkistä ohjelmistoversiota).

Merkitse valikosta rivi Asetukset käyttämällä nuolinäppäimiä ylös/alas.
Vahvista valitsemalla OK.
Painiketta Valikko painamalla pääsee takaisin normaalikäyttöön.

9 Teknisiä käsitteitä

Antennin kaapeli:

Vastaanottimen antennin lähdön ja television antennin tulon välinen kaapeli, jonka avulla televisiolla voidaan vastaanottaa mahdollisesti lähetettäviä analogisia televisiokanavia.

AV: ks. SCART

DVB:

Digital Video Broadcasting: Digitaalinen yleinen kuvan, grafiikan, äänen ja tekstin, eli kaikenmuotoisen ja kaiken mahdollisen, kulloinkin tarvittavan laatuisen tiedon siirtotekniikka.

DVB-T-vastaanotin:

Televisio ei voi käsitellä antennin vastaanottamia signaaleja. Ne käsitellään DVB-T-vastaanottimessa siten, että vastaanottimen lähdöistä tulee televisiolle välitettäviä audio- ja videosignaaleja (AV).

HDCP

Lyhenne sanasta High Definition Content Protection

HDMI

Lyhenne sanasta High Definition Media Interface

Kanava:

Taajuuskaistan osa, joka jaotellaan tiettyä jakomenetelmää käyttäen. Yksi TV-kanava koostuu kahdesta taajuudesta: yhdestä taajuudesta visuaalista ja toisesta taajuudesta auditii-vista sisältöä varten. Jokainen kanava merkitään numeerisella lyhenteellä (lukuunottamatta eurooppalaisia tv-kanavia, jotka lähetetään taajuuskaistalla 40-230 MHz ja jotka on merkitty kirjaimilla).

Koax-kaapeli:

Antennin ja vastaanottimen välinen liitoskaapeli vastaanotettujen signaalien siirtämistä varten.

Ohjelmistopäivitys:

Digitaalinen televisio on uusi väline, jonka avulla voidaan tarjota kuvan ja äänen parantuneen laadun ohella myös interaktiivisia palveluita. Kanavien tarjoajat kehittävät ja parantavat kyseisiä uusia palveluita jatkuvasti. Jotta kyseisiä palveluita voidaan käyttää, voi olla tarpeen päivittää digitaalisen vastaanottimen ohjelmisto.

OSD:

On Screen Display (Kuvaruutuvalikko)

PID:

Packet Identifier, PID-tunnus

SCART:

Televisioihin, videonauhureihin, vastaanottimiin ja muihin viihde-elektroniikkalaitteisiin kytkettävä liitin audio- (ääni) sekä videosignaalien (kuva) (AV) siirtämistä varten.

Taajuus:

Fysikaalinen suure, joka ilmoittaa värähtelyjen lukumäärän sekuntia kohden. Yksikkö on hertsi (Hz)

Tiedon kompressio/MPEG1/MPEG2:

Nykyisen televisiostandardin siirtämisessä (625 riviä ja 50 Hz:in kuvantoistotaajuus) syntyy tietomäärä, joka on 216 MBit/s. Se edellyttäisi kaistanleveyttä, jota ei ole saatavilla maanpäällisenä eikä satelliitinkaan välityksellä. Siksi tiedon määrää pienennetään. MPEG-2 on määritetty Euroopassa maailmanlaajuiseksi tiedon kompression standardiksi. MPEG2 on MPEG1:n laajennus

Tila:

määrittää, otetaanko vastaan mono- vai stereokanava

Vastaanotin:

Televisio ei voi käsitellä antennin vastaanottamia signaaleja. Ne käsitellään vastaanottimessa siten, että vastaanottimen lähdöistä tulee televisiolle välitettäviä audio- ja videosignaaleja (AV).

10 Tekniset tiedot

DVB-T-viritin:

RF-vastaanotto: Low, Mid ja High Band: sis. VHFI (48,25-82,25 MHz), VHFIII (177,5-227,5) ja UHF (474-858 MHz)

Viritintulo: IEC-naarasliitin

Tulo-/lähtöimpedanssi: 75 ohmia

Viritinlähtö: IEC-urosliitin

Koostumus: QPSK, 16-QAM, 64-QAM

Koodinopeus: 1/2, 2/3, 3/4, 5/6, 7/8

Suojaväli: 1/4, 1/8, 1/16, 1/32

Lähetystila: 2K, 8K

Aktiivinen RF-silmukka

kun

antennisyöttö: 5 V / 0,03 A

(oikosulkusuojattu, kytkettävä)

Maanpäällinen järjestelmä:

Standardin EN 300 744 mukainen (DVB-kehysrakenne, kanava-koodaus & modulointi DTT:lle)

Vastaa pohjoismaisia vaatimuksia

Transport Stream -demuksaus:

100 Mbit/s 1394 data output (maksimi)

48 yleiskäyttöistä SI-/PSI-suodatinta

Dekooderit:

MPEG4-/AVC-videodekooderi high profile -taso 4.1

MPEG2-videodekooderi MP@HL 4:3 ja 16:9 vaihtoehdoissa PAL, letterbox and pan-scan.

MPEG1 & 2 audiodekooderin kerrokset I ja II, joissa on tuki kaikille vakiobittinopeuksille ja normaaleille näytetaajuuksille (32, 44,1 ja 48 kHz). Tukee Dolby Digitalia MPEG2 kerros III:a optiona (lisenssillä).

Digitaalinen audiolähtö (ääni):

SP-/DIF-lähtö: sähköinen, RCA-liitin

Analoginen audiolähtö (ääni):

Audio-kanava

vasen/oikea: RCA-liittimet (valkoinen, punainen)

HDMI:

HDMI v1.2

Tuki colorspacelle YCC4:4:4/4:2:2, RGB

Resoluutio 1080i, 720p, 576p, 576i

HDCP

Stereo PCM audio

SCART:

Tuki PAL B/G

Tuetut analogiset videoformaatit: RGB ja CVBS

SCART-liitin

WSS-signalointi

Toiminnon kytkentä pinnan 8 kautta

Äänen ulostulo:

Äänen dekoodaus: tukena monauraalinen (mono), stereo

(sis. joint stereo) sekä monikanavainen (5.1 saakka) äänen dekoodaus:

MPEG-4 HE AAC taso 4, versio 1 (ISO/IEC 14496-3)

laajennettu AC3 ("Dolby Digital Plus") (ETSI TS 102 366)

MPEG-1 kerros II (ISO/IEC 11172-3), tässä vain 2.0 stereoon saakka

USB-liitäntä:

Toiminto Käyttöohjelmiston päivitys

Liittimet:

1 RF-sisääntuloliitin: IEC naaras,
1 RF-ulostuloliitin: IEC uros
1 TV:n SCART-liitin; RGB, CVBS
1 HDMI-liitin
1 USB-liitäntä
3 RCA-liittimet:
1 S/PDIF-liitin, sähköinen
Audio vasen+oikea
DC tehonsyötön sisääntulo

Etupaneeli:

Etupaneelin näppäimet ja LED:it

1 smart card -lukija

Virransyöttö:

Virran kokonaiskulutus on noin 12 W (MPEG4 HD -dekoodaus).

Aktiivista valmiustilaa, jonka virrankulutus on alle 7 W, tuetaan.

Passiivinen valmiustila on alle 1 W (riippuen pistorasian laadusta).

Ympäristöolosuhteet:

Käyttölämpötila: 5 °C - 40 °C ympär.

Regulatiivinen huomautus: DTT-vastaanottimen toiminta on suunniteltu ottaen huomioon

CE- ja ETSI-sertifioinnit ja muut turvahyväksynnät.

Teksti-TV:

Teletekstisuodatus: standardin ETS 300 472 mukainen

Teletekstitietojen syöttö: (FBAS) vastaten ITU-R BT.653-2 rivejä: 6-22 ja 320-335

Soft-teksti-TV: 1000 sivua muistia

Näyttö:

LED: 4-numeroinen 7-segmenttinäyttö

Kanavien lukumäärä:

Kokonaisluettelo TV/radio: Kokonaisluettelossa voi olla yhteensä 1000 kanavaa

Ajastin:

Tapahtumat: Enintään 8 tapahtumaa

Kaukosäädinjärjestelmä: RC-5

Alajärjestelmän osoite: 8 (SAT 1)

Modulointitaajuus: 36 kHz

Infrapuna-aaltopituus: 950 nm

Pistokeverkkolaite:

Tyyppi: Hakkuriteholähde

Tulojännite: 180 V.... 250 V / 50 Hz vaihtojännite

Nimellistulojännite: 230 V / 50 Hz vaihtojännite

Lähtöjännite: 12 V / 1 A (pistokeverkkolaite)

Yleistä:

Mitat (LxSxK): 295 mm x 135 mm x 45 mm

Paino: n. 460 g

11 Vianhakuohjeita

Virhe Mahdollinen syy Toimenpide
Eri kanavia ei näytetä kanavaluettelossa	Väärä kanavaluettelo on valittu Valitse	toinen kanavaluettelo (ks. kohta 7.2.3.1)
Ääni OK, ei TV-kuvaa Radiokäyttö päällä Vaihda TV-käytölle
Laitetta ei voi ohjata Viallinen tietovirta-->laite on jumiutunut		Irrota verkkopistoke n. 5 sekunnin ajaksi ja kytke laite lopuksi takaisin päälle
Kaukosäädin ei toimi Paristot ovat tyhjiä Vaihda paristot
Kuvassa esiintyy ajoittain nelikul-maisia laatikoita. Laitteessa näkyy ajoittain pysäytyskuva ja ääntä ei kuulu. Kuvaruutu on ajoittain pimeänä ja näkyvissä on ilmoitus "ei signaalia".	Antenni on suunnattu väärin Suuntaa	antenni uudelleen
Ei vastaanottoa käytettäessä aktiivista antenna	Antennisyöttöä (5 V) ei ole kytketty päälle	Kytke antennisyöttö päälle (kohta 6.2.4)
Ei ääntä, ei kuvaa, LED ei pala Ei verkkojännitettä Tarkasta verkkoliitäntä ja pistoke
			Viallinen tai puuttuva kaapeliliitos Tar	kasta kaikki kaapeliliitokset
			Antenni on suunnattu väärin Suuntaa	antenni uudelleen
Laitteella ei voi vastaanottaa kanavia, jotka ovat aikaisemmin olleet kunnossa	Antennia on siirretty tai se on viallinen	Tarkasta antenni
	Kanava tulee toiselta taajuudelta	Suorita haku (ks. kohta 8.3)
	Kanavaa ei enää lähetetä	ei

Päivittäinen käyttö

Päälle- ja poiskytkeminen

Kytke digitaalinen vastaanotin päälle painamalla kaukosäätimen tai laitteen painiketta Päälle/valmiustila.
Laite kytketään pois päältä painamalla kyseistä painiketta uudelleen.

Kanavan valinta

Ylös/alas-kanavavalintapainikkeilla

Voit liikkua kanavaluettelossa ylös tai alas aina yhden kanavapaikan verran kaukosäätimen/television painikkeilla Kanava ylös/alas.

Numeronäppäimistöllä

Syötä halutun kanavan numero numeronäppäimistöllä. Esimerkiksi:

1 valitessasi kanavan 1
1, sen jälkeen 4 valitessasi kanavan 14
2, sen jälkeen 3, sen jälkeen 4 valitessasi kanavan 234

Mikäli syötät moninumeroisia kanavanumeroita, sinulla on aina kunkin painikkeen painamisen jälkeen n. 3 sekuntia aikaa jatkaa kanavan seuraavan numeron syöttämistä.

Kanavaluettelon avulla

Paina painiketta OK.
Voit nyt valita halutun kanavan nuolinäppäimillä ylös/alas.
Valittu kanava asetetaan painiketta OK painamalla. Siirtyminen rivi riviltä tapahtuu nuolinäppäimillä ylös/alas ja siirtyminen luettelon sivulta toiselle nuolipainikkeilla vasemmalle/oikealle.

Äänenvoimakkuuden säätö

Digitaalisen vastaanottimen äänenvoimakkuutta säädetään kovemmalle painikkeella Äänenvoimakkuus + ja hiljemmalle painikkeella Äänenvoimakkuus -
Äänen saa pois päältä tai takaisin päälle painikkeella Ääni päälle/pois.

TV-/Radio-valinta

Voit siirtyä TV-tilasta radiotilaan ja takaisin painamalla painiketta TV/radio.

TechniSat®

DiGYBOXX T4

Powerbox Powerbox TV P0:18 Powerbox DVO

Kasutusjuhend

8.1.2 Programmide lisamine lemmikute nimekirja 535

7.7 Kellaaja ja programmiinfo kuvamine

Source (Signaali allikas)

8.1.2 Programmide lisamine lemmikute nimekirja

Kinnitage sisestus klahviga OK.

8.4.3 Update software (Tarkvara värskendamine)

Esipaneeli klahvid ja tuled

1 smart cardi lugeja

Toide:

Koaksiälais kabelis:

Oyremelzter beällitässai Aktiöbelällitässak Audio-vortestbeällitässak Önyöte beällitässak Asterma aktiitätsa Rendizarkuunfiguracos Eurofällmatisabewittässak
