KÄYTTÖOHJE CORTINA WOODS

Laite sisältää R290-propaania, joka on helposti syttyvä kylmäaine.

Ks. käyttöohje.

Lue tekninen käsikirja.

Lue käyttöohje.

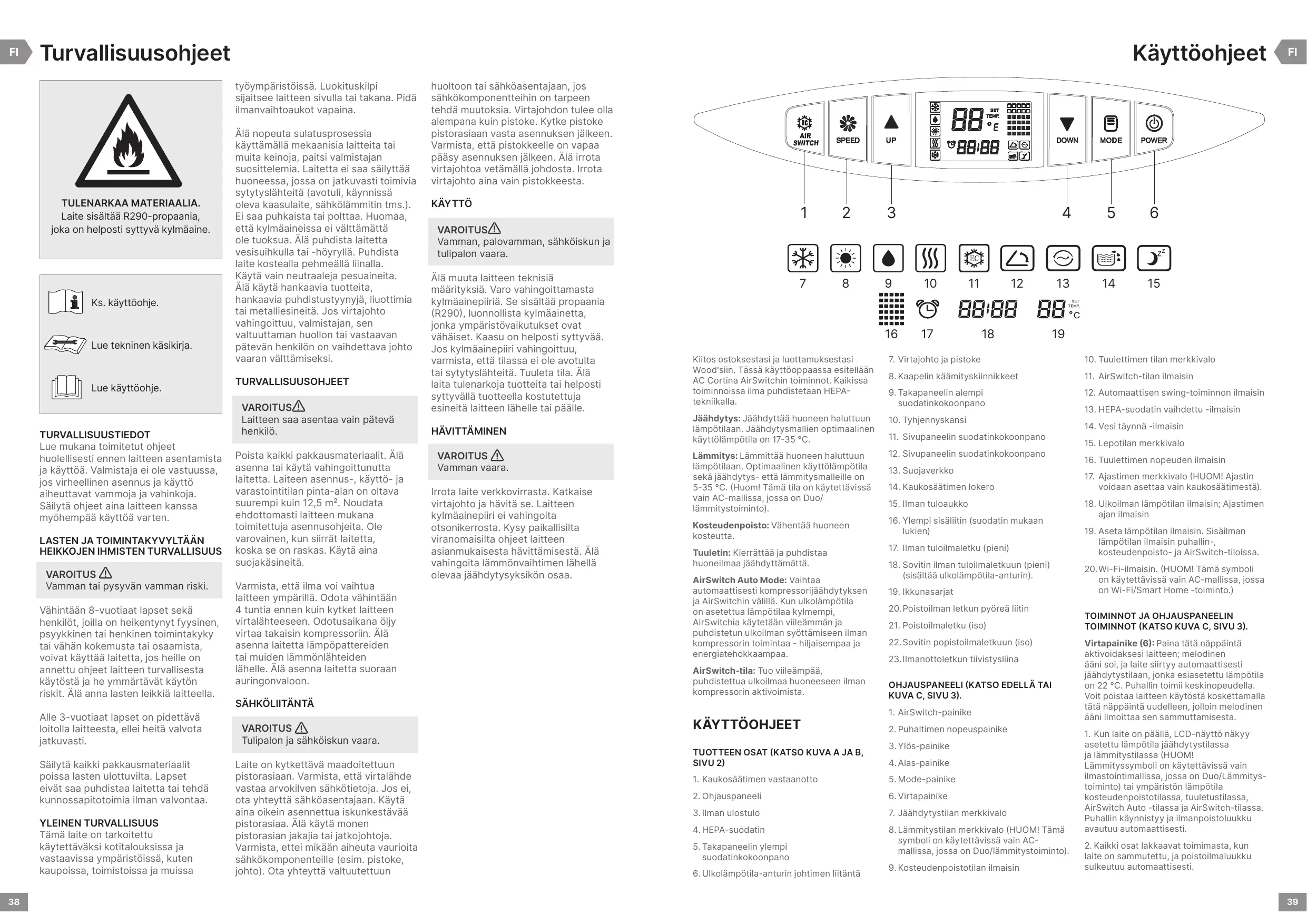

TURVALLISUUSTIEDOT

Lue mukana toimitetut ohjeet huolellisesti ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa, jos virheellinen asennus ja käyttö aiheuttavat vammoja ja vahinkoja. Säilytä ohjeet aina laitteen kanssa myöhempää käyttöä varten.

Vähintään 8-vuotiaat lapset sekä henkilöt, joilla on heikentynyt fyysinen, psyykkinen tai henkinen toimintakyky tai vähän kokemusta tai osaamista, voivat käyttää laitetta, jos heille on annettu ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät käytön riskit. Älä anna lasten leikkiä laitteella.

Alle 3-vuotiaat lapset on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti.

Säilytä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimia ilman valvontaa.

YLEINEN TURVALLISUUS

Tämä laite on tarkoitettu käytettäväksi kotitalouksissa ja vastaavissa ympäristöissä, kuten kaupoissa, toimistoissa ja muissa

työympäristöissä. Luokituskilpi sijaitsee laitteen sivulla tai takana. Pidä ilmanvaihtoaukot vapaina.

Älä nopeuta sulatusprosessia käyttämällä mekaanisia laitteita tai muita keinoja, paitsi valmistajan suosittelemia. Laitetta ei saa säilyttää huoneessa, jossa on jatkuvasti toimivia sytytyslähteitä (avotuli, käynnissä oleva kaasulaite, sähkölämmitin tms.). Ei saa puhkaista tai polttaa. Huomaa, että kylmäaineissa ei välttämättä ole tuoksua. Älä puhdista laitetta vesisuihkulla tai -höyryllä. Puhdista laite kostealla pehmeällä liinalla. Käytä vain neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia puhdistustyynyjä, liuottimia tai metalliesineitä. Jos virtajohto vahingoittuu, valmistajan, sen valtuuttaman huollon tai vastaavan pätevän henkilön on vaihdettava johto vaaran välttämiseksi.

TURVALLISUUSOHJEET

VAROITUS⚠️

Laitteen saa asentaa vain pätevä henkilö.

Poista kaikki pakkausmateriaalit. Älä asenna tai käytä vahingoittunutta laitetta. Laiteen asennus-, käyttö- ja varastointitilan pinta-alan on oltava suurempi kuin 12,5 m². Noudata ehdottomasti laitteen mukana toimitettuja asennusohjeita. Ole varovainen, kun siirrät laitetta, koska se on raskas. Käytä aina suojakäsineitä.

Varmista, että ilma voi vaihtua laitteen ympärillä. Odota vähintään 4 tuntia ennen kuin kytket laitteen virtalähteeseen. Odotusaikana öljy virtaa takaisin kompressoriin. Älä asenna laitetta lämpöpattereiden tai muiden lämmönlähteiden lähelle. Älä asenna laitetta suoraan auringonvaloon.

SÄHKÖLIITÄNTÄ

VAROITUS

Tulipalon ja sähköiskun vaara.

Laite on kytkettävä maadoitettuun pistorasiaan. Varmista, että virtalähde vastaa arvokilven sähkötietoja. Jos ei, ota yhteyttä sähköasentajaan. Käytä aina oikein asennettua iskunkestävää pistorasiaa. Älä käytä monen pistorasian jakajia tai jatkojohtoja. Varmista, ettei mikään aiheuta vaurioita sähkökomponenteille (esim. pistoke, johto). Ota yhteyttä valtuutettuun

huoltoon tai sähköasentajaan, jos sähkökomponentteihin on tarpeen tehdä muutoksia. Virtajohdon tulee olla alempana kuin pistoke. Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että pistokkeelle on vapaa pääsy asennuksen jälkeen. Älä irrota virtajohtoa vetämällä johdosta. Irrota virtajohto aina vain pistokkeesta.

KÄYTTÖ

VAROITUS⚠️

Vamman, palovamman, sähköiskun ja tulipalon vaara.

Älä muuta laitteen teknisiä määrityksiä. Varo vahingoittamasta kylmäainepiiriä. Se sisältää propaania (R290), luonnollista kylmäainetta, jonka ympäristövaikutukset ovat vähäiset. Kaasu on helposti syttyvää. Jos kylmäainepiiri vahingoittuu, varmista, että tilassa ei ole avotulta tai sytytyslähteitä. Tuuleta tila. Älä laita tulenarkoja tuotteita tai helposti syttyvällä tuotteella kostutettuja esineitä laitteen lähelle tai päälle.

HÄVITTÄMINEN

VAROITUS

Vamman vaara.

Irrota laite verkkovirrasta. Katkaise virtajohto ja hävitä se. Laitteen kylmäainepiiri ei vahingoita otsonikerrosta. Kysy paikallisilta viranomaisilta ohjeet laitteen asianmukaisesta hävittämisestä. Älä vahingoita lämmönvaihtimen lähellä olevaa jäähdytysyksikön osaa.

AIR SWITCH SPEED UP SET TEMP. 88:88 DOWN MODE POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 88:88 88 SET TEMP. °C

Kiitos ostoksestasi ja luottamuksestasi Wood'siin. Tässä käyttöoppaassa esitellään AC Cortina AirSwitchin toiminnot. Kaikissa toiminnoissa ilma puhdistetaan HEPA-tekniikalla.

Jäähdytys: Jäähdyttää huoneen haluttuun lämpötilaan. Jäähdytysmallien optimaalinen käyttölämpötila on 17-35 °C.

Lämmitys: Lämmittää huoneen haluttuun lämpötilaan. Optimaalinen käyttölämpötila sekä jäähdytys- että lämmitysmalleille on 5-35 °C. (Huom! Tämä tila on käytettävissä vain AC-mallissa, jossa on Duo/ lämmitystoiminto).

Kosteudenpoisto: Vähentää huoneen kosteutta.

Tuuletin: Kierrättää ja puhdistaa huoneilmaa jäähdyttämättä.

AirSwitch Auto Mode: Vaihtaa automaattisesti kompressorijäähdytyksen ja AirSwitchin välillä. Kun ulkolämpötila on asetettua lämpötilaa kylmempi, AirSwitchia käytetään viileämmän ja puhdistetun ulkoilman syöttämiseen ilman kompressorin toimintaa - hiljaisempaa ja energiatehokkaampaa.

AirSwitch-tila: Tuo viileämpää, puhdistettua ulkoilmaa huoneeseen ilman kompressorin aktivoimista.

KÄYTTÖOHJEET

TUOTTEEN OSAT (KATSO KUVA A JA B, SIVU 2)

1. Kaukosäätimen vastaanotto
2. Ohjauspaneeli
3. Ilman ulostulo
4. HEPA-suodatin
5. Takapaneelin ylempi suodatinkokoonpano

6. Ulkolämpötila-anturin johtimen liitäntä

7. Virtajohto ja pistoke

8. Kaapelin käämityskiinnikkeet
9. Takapaneelin alempi suodatinkokoonpano
10. Tyhjennyskansi
11. Sivupaneelin suodatinkokoonpano
12. Sivupaneelin suodatinkokoonpano
13. Suojaverkko
14. Kaukosäätimen lokero
15. Ilman tuloaukko
16. Ylempi sisäliitin (suodatin mukaan lukien)
17. Ilman tuloilmaletku (pieni)
18. Sovitin ilman tuloilmaletkuun (pieni) (sisältää ulkolämpötila-anturin).
19. Ikkunasarjat
20. Poistoilman letkun pyöreä liitin
21. Poistoilmaletku (iso)
22. Sovitin popistoilmaletkuun (iso)
23. Ilmanottoletkun tiivistysliina

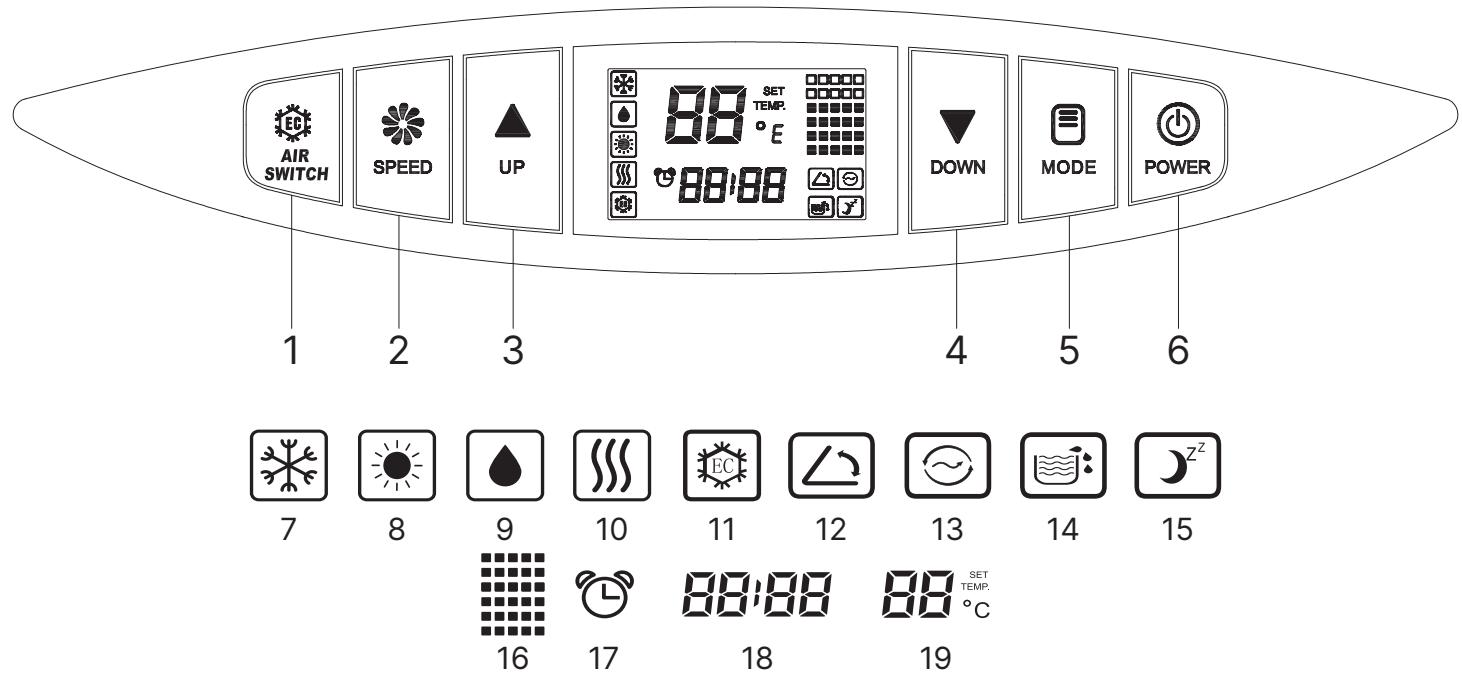

OHJAUSPANEELI (KATSO EDELLÄ TAI KUVA C, SIVU 3).

1. AirSwitch-painike
2. Puhaltimen nopeuspainike
3. Ylös-painike
4. Alas-painike
5. Mode-painike
6. Virtapainike
7. Jäähdytystilan merkkivalo
8. Lämmitystilan merkkivalo (HUOM! Tämä symboli on käytettävissä vain AC-mallissa, jossa on Duo/lämmitystoiminto).

9. Kosteudenpoistotilan ilmaisin

10. Tuulettimen tilan merkkivalo

11. AirSwitch-tilan ilmaisin
12. Automaattisen swing-toiminnon ilmaisin
13. HEPA-suodatin vaihdettu -ilmaisin
14. Vesi täynnä -ilmaisin
15. Lepotilan merkkivalo
16. Tuulettimen nopeuden ilmaisin
17. Ajastimen merkkivalo (HUOM! Ajastin voidaan asettaa vain kaukosäätimestä).
18. Ulkoilman lämpötilan ilmaisin; Ajastimen ajan ilmaisin
19. Aseta lämpötilan ilmaisin. Sisäilman lämpötilan ilmaisin puhallin-, kosteudenpoisto- ja AirSwitch-tiloissa.
20. Wi-Fi-ilmaisin. (HUOM! Tämä symboli on käytettävissä vain AC-mallissa, jossa on Wi-Fi/Smart Home -toiminto.)

TOIMINNOT JA OHJAUSPANEELIN TOIMINNOT (KATSO KUVA C, SIVU 3).

Virtapainike (6): Paina tätä näppäintä aktivoidaksesi laitteen; melodinen ääni soi, ja laite siirtyy automaattisesti jäähdytystilaan, jonka esiasetettu lämpötila on 22 °C. Puhallin toimii keskinopeudella. Voit poistaa laitteen käytöstä koskettamalla tätä näppäintä uudelleen, jolloin melodinen ääni ilmoittaa sen sammuttamisesta.

1. Kun laite on päällä, LCD-näyttö näkyy asetettu lämpötila jäähdytystilassa ja lämmitystilassa (HUOM! Lämmityssymboli on käytettävissä vain ilmastointimallissa, jossa on Duo/Lämmitystoiminto) tai ympäristön lämpötila kosteudenpoistotilassa, tuuletustilassa, AirSwitch Auto -tilassa ja AirSwitch-tilassa. Puhallin käynnistyy ja ilmanpoistoluukku avautuu automaattisesti.
2. Kaikki osat lakkaavat toimimasta, kun laite on sammutettu, ja poistoilmaluukku sulkeutuu automaattisesti.

Mode-painike (5): Mode-painike (5): Paina "Mode"-painiketta valitaksesi haluttu toiminto.

• Jäähdytystila (7): Jäähdyttää huoneen asetettuun lämpötilaan (17-35 °C).
• Lämmitystila (8): Lämmittää huoneen asetettuun lämpötilaan (5-35 °C). (HUOM! Tämä tila on käytettävissä vain AC-mallissa, jossa on Duo/lämmitystoiminto).
• Kosteudenpoistotila (9): Vähentää huoneen kosteutta.
• Puhallintila (10): Kierrättää ja puhdistaa huoneilmaa ilman jäähdytystä.

HUOMAUTUS! AirSwitch Auto Mode ja AirSwitch Mode -tilan osalta katso erillinen kohta "AirSwitch-painike (1)".

Alas-painike (4): Napsauttamalla tätä voit laskea asetettua lämpötilaa.

Ylös-painike (3): Napsauta painiketta säätääksesi asetettua lämpötilaa ylöspäin.

HUOMAUTUS! Paina Alas-painiketta (4) tai Ylös-painiketta (3) yli 2 sekunnin ajan lämpötilaluvun nostamiseksi tai laskemiseksi jatkuvasti 0,5 asteen välein. Lämpötilan asetusalue on 17\~30°C.

Puhaltimen nopeuspainike (2): Paina tuulettimen nopeuspainiketta valitaksesi tuulettimen nopeudeksi korkean, keskinopeuden tai matalan nopeuden.

HUOMAUTUS! Tuulettimen nopeutta ei voi säätää Kuivaus- ja Lepotilassa.

AirSwitch-painike (1): Paina AirSwitch-painiketta kerran siirtyäksesi AirSwitch-automaattitilaan, mikä näkyy nestekidenäytössä vilkkuvana AirSwitch-ilmaisimena (11). Paina AirSwitch-painiketta uudelleen siirtyäksesi AirSwitch-tilaan, jonka ilmaisee palava mutta ei vilkkuva AirSwitch-ilmaisin (11). Paina AirSwitch-painiketta kolmannen kerran poistuaksesi AirSwitch-toiminnosta ja palataksesi oletusarvoisesti jäähdytystilaan.

ILMAKYTKIMEN "AUTO"-TILAN JA ILMAKYTKIN-TILAN MÄÄRITELMÄ

AirSwitch Auto Mode: AirSwitch Auto Mode -tilassa huoneen jäähdytyksen aikana laite vuorottelee automaattisesti kompressorijäähdytyksen ja AirSwitch-toiminnon välillä.

Kun ulkolämpötila on 2 °C tai alhaisempi kuin asetettu lämpötila, ilmastointilaite siirtyy automaattisesti kompressorijäähdytystilasta AirSwitchtoimintatilaan ja imee viileämpää ulkoilmaa hiljaisempaa ja energiatehokkaampaa jäähdytystä varten. Kun huonelämpötila saavuttaa asetetun lämpötilan, ilmastointilaite siirtyy ilmanvaihtokäyttöön.

AirSwitch-tila: AirSwitch-tilassa laite vaihtaa automaattisesti AirSwitch-toimintatilan ja ilmanvaihtotoiminnon välillä.

Kun ulkolämpötila on 2 °C tai alhaisempi kuin huonelämpötila, ilmastointilaite siirtyy automaattisesti ilmanvaihtotoiminnosta AirSwitch-

toimintatilaan, mikä takaa jatkuvasti hiljaisen ja energiatehokkaamman toiminnan. Kun huonelämpötila saavuttaa asetetun lämpötilan, ilmastointilaite palaa ilmanvaihtokäyttöön. Huomionarvoista on, että kompressori pysyy tässä tilassa poissa käytöstä.

VASTUUVAPAUSLAUSEKE ILMAKYTKIMEN AUTOMAATTINEN TILA JA ILMAKYTKIN-TILA

AirSwitchin lämpötila-anturi on sijoitettu letkuun, joka tuo ulkoilmaa yksikköön. Tietyt olosuhteet voivat ajoittain vaikuttaa anturin tarkkuuteen ja toimintaan Auto-tilan aikana.

Anturin tarkkuuteen vaikuttavat tekijät:

1. Lämmitys huoneilmalla: Lämpimän ilman lähteiden (esim. takka) läheisyys huoneessa voi vaikuttaa anturin lukemiin.
2. Muovi Kotelo: Joskus anturin muovikoteloon voi absorboida lämpöä, mikä vaikuttaa sen suorituskykyyn.
3. Ulkoiset ympäristöelementit: Auringonvalo ja tuuli: Suora auringonvalo tai lämmin tuuli voi vaikuttaa anturin tarkkuuteen. Heijastavat pinnat: Läheiset seinät, jotka heijastavat tai imevät lämpöä, voivat häiritä automaattista toimintaa. Tällaisissa tapauksissa suositellaan manuaalista tilaa.
4. Tuuli tai ilmavirta voi aiheuttaa lämpötilavaihteluita, erityisesti jos lähtöletku on tuloletkun kanssa ristiin kytketty.

Suositukset:

1. Manuaalinen tila Käyttö: Manuaalitilan käyttö: Haastavissa olosuhteissa on suositeltavaa käyttää manuaalitilaa tarkan ohjauksen varmistamiseksi.
2. Anturin ylikuumenemisen estäminen: Vältä anturin altistamista suoralle lämmölle tarkan lämpötilan havaitsemisen varmistamiseksi.
3. Heijastavat pinnat Tietoisuus: Harkitse manuaaltilan aktivoimista, jos lähellä on lämpöä heijastavia pintoja, kuten tiiliseinä, tai muita mahdollisia häiriötekijöitä.
4. Optimaalinen käyttöaika: Harkitse AirSwitchin kytkemistä manuaaliseen tilaan, jotta se toimisi tasaisesti erityisesti nukkumaanmenoakana.

PAINIKKEIDEN YHTEISTOIMINTA (KATSO KUVA C, SIVU 3).

Lepotoiminto (15): Käynnistä tai peruuta SLEEP-toiminto painamalla samanaikaisesti AirSwitch-painiketta (1) ja Up-painiketta (3). Huomaa, että puhaltimen nopeutta ei voi säätää Sleep-toiminnossa.

• Jos lepotoiminto aktivoidaan jäähdytystilassa, se nostaa asetettua lämpötilaa 1 °C:lla 2 tunnin kuluttua ja lisää sitä vielä 1 °C:lla 2 tunnin kuluttua, jolloin lämpötila pysyy tässä lämpötilassa.
  • Jos Sleep-toiminto on aktivoitu

lämmitystilassa (käytettävissä vain AC-mallissa, jossa on Duo/lämmitystoiminto), se laskee asetettua lämpötilaa 1 °C:lla 2 tunnin kuluttua. Sitten se laskee sitä vielä 1 °C:lla 2 tunnin kuluttua ja toimii tämän jälkeen tässä lämpötilassa. HUOM! Lepotoiminto ei ole tehokas tuuletustilassa, kosteudenpoistotilassa, AirSwitch Auto -tilassa ja AirSwitch-tilassa.

Auto Swing -toiminto (12): Ota Auto-Swing-toiminto käyttöön tai poista se käytöstä koskettamalla samanaikaisesti AirSwitch-painiketta (1) ja tuulettimen nopeuspainiketta (2).

MUUT OHJAUSPANEELIN TOIMINNOT (KATSO KUVA C, SIVU 3).

HEPA-suodatin vaihdettu -ilmaisin (13): Kun ilmastointilaite on toiminut yli 500 tuntia, kuvake ilmestyy nestekidenäyttöön osoittaen, että HEPA-suodatin on vaihdettava. Voit nollata ajastimen ja poistaa kuvakkeen painamalla ja pitämällä puhaltimen nopeuspainiketta painettuna 6 sekunnin ajan. Tämä toimenpide poistaa kuvakkeen näytön ja käynnistää ajanlaskennan uudelleen. Katso vaihtokelpoinen HEPA-suodatin -osiosta tietoja suodattimen vaihtamisesta.

Ulkoilman lämpötilan ilmaisin ja ajastimen ajan ilmaisin (18): Ulkoilman lämpötila näytetään normaalin käytön aikana. Kun yksikön ajastintoiminto on aktivoitu, ulkolämpötila ja ajastimen aika vuorottelevat näytössä.

Huomaa: Vikakoodi tulee näyttöön, jos ulkolämpötila-anturi ei toimi tai jos yksikön takana olevan sulkuluukun avautumis- tai sulkeutumisongelmia ilmenee.

WIFI-TOIMINTO (20)

(Koskee vain AC-mallia, jossa on WiFi/Smart Home -toiminto.)

Wood's

1. Lataa Wood's Connect -sovellus App Storesta tai Google Playsta.
2. Rekisteröidy ja seuraa ohjeita. Hyväksy kaikki vaiheet. (Lue huolellisesti tietosuojakäytäntö ja hyväksy jatkaminen).
3. Avaa Wood's Connect -sovellus ja lisää laite.
4. Siirry pariliitostilaan painamalla laitteen AirSwitch-painiketta ja pitämällä sitä painettuna 5 sekunnin ajan, jolloin Wi-Fi- kuvake näytössä vilkkuu nopeasti.

5. Kun havaitset laitteen näytössä, lisää se. Voit valita mallin myös manuaalisesti.

6. Täytä Wi-Fi-asetukset ja salasana.

7. Lisää laite painamalla +.

8. Odota, että laite on lisätty. Se on nyt valmis ohjattavaksi Wi-Fi:n kautta.

Voit katkaista Wi-Fi-toiminnon painamalla laitteen AirSwitch-painiketta 5 sekunnin ajan.

KAUKOSÄÄTIMEN TOIMINTATILAT (KATSO KUVA D, SIVU 3)

Teho (1): Paina tätä painiketta käynnistääksesi yksikön, kun se on kytketty virtaan, tai pysäyttääksesi yksikön, kun se on toiminnassa.

Mode-painike (2): Paina tätä painiketta valitaksesi toimintatilan.

AirSwitch-painike (3): Paina tätä painiketta asettaaksesi tai peruuttaaksesi AirSwitch-tilan.

1. Paina AirSwitch-painiketta kerran siirtyäksesi AirSwitch Auto Mode -tilaan, joka näkyy nestekidenäytössä vilkkuvana "ENERGY SAVER"-symbolina.

2. Siirry AirSwitch-tilaan painamalla AirSwitch-painiketta uudelleen. ENERGY SAVER -symboli palaa, mutta ei vilku.

3. Paina AirSwitch-painiketta kolmannen kerran poistuaksesi AirSwitch-toiminnosta ja palataksesi oletusarvoisesti jäähdytystilaan.

Ylös-painike (4): Paina ylös-painiketta lisätäksesi huonelämpötilaa ja ajastinasetusta.

Alas-painike (5): Paina alas-painiketta laskeaksesi huonelämpötilaa ja ajastinasetusta.

Puhaltimen painike (6): Paina tätä painiketta valitaksesi tuulettimen nopeuden peräkkäin: Alhainen, Keskisuuri, Korkea.

Auto Swing -painike (7): Paina tätä painiketta kytkeäksesi automaattisen swing-toiminnon päälle tai pois päältä.

Lepopainike (8): Paina tätä painiketta valitaksesi lepotilan tai peruuttaaksesi sen (toimii vain jähdytys- tai lämmityskäytössä).

Ajastinpainike (9): Asettaa AUTO-ON-toiminnon valmiustilassa ja AUTO-OFF-toiminnon, kun laite on toiminnassa. Aikaa voidaan säätää 1-24 tunnin välillä. Voit kytkeä ajastimen pois päältä painamalla ajastinpainiketta ja asettamalla ajastimen asentoon "0".

Ennen kaukosäätimen käyttöä asenna AAA-paristot seuraavien ohjeiden mukaisesti: (KATSO KUVA D, SIVU 3)

1. Liu'uta ja irrota varovasti kaukosäätimen takaosassa oleva paristokansi.
2. Aseta kaksi uutta AAA-alkaliparistoa niille tarkoitettuun lokeroon.
3. Kiinnitä paristokansi takaisin paikalleen ja varmista, että lukituskieleke napsahtaa varmasti paikalleen.

HUOM!

• Käytä vain alkaliparistoja. Älä käytä ladattavia paristoja.
• Vaihda aina molemmat paristot uusiin; älä sekoita vanhoja ja uusia paristoja keskenään.
• Poista paristot kaukosäätimestä, jos ilmastointilaitetta ei käytetä pitkään aikaan.

KAUKOSÄÄTIMEN SÄILYTYS (KATSO KUVA E, SIVU 3)

1. Aseta kaukosäädin laitteen vasemmalla puolella olevaan sisäänrakennettuun säilytyspaikkaan ja paina sitä varovasti kiinni.
2. Avaa sisäänrakennetun säilytyspaikan alaosa varovasti painamalla sitä ja ota kaukosäädin ulos.

HUOM! Jotta kaukosäädin ei häviäisi, laita se säilytyspaikkaan, kun et käytä sitä.

VAROITUS: Jos akku vuotaa iholle tai vaatteisiin, pese kyseinen alue välittömästi ja perusteellisesti puhtaalla vedellä. Älä käytä kaukosäädintä, jos paristovuoto on havaittavissa. Jos paristonestettä on nielty, hakeudu välittömästi lääkärin hoitoon. Paristojen sisältämät kemikaalit voivat aiheuttaa riskejä, kuten palovammoja ja muita terveysvaaroja.

ASENNUS

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Anna laitteen seistä pystyssä 4 tuntia ennen käyttöönottoa.

Tämä ilmastointilaite on suunniteltu kätevään siirtämiseen sisätiloihin. Varmista, että laite pysyy pystyssä siirron aikana. Aseta ilmastointilaite tasaiselle alustalle. Älä asenna tai käytä tätä ilmastointilaitetta kylpyhuoneisiin tai muihin kosteisiin tiloihin.

ASENNA HEPA-SUODATIN (KATSO KUVA F, SIVU 3).

1. Käännä HEPA-suodatinpakettia ylöspäin.
2. Poista pakkauspussi HEPA-suodattimesta. (HUOM! Poistettu pakkauspussi on sijoitettava lasten ulottumattomiin).
3. Asenna HEPA-suodatin kohdistamalla se näytön kehyksen aukkoon ja painamalla se tukevasti paikalleen. HEPA-suodatin on painettava pohjaan asti.
   Tämän Wood`s H11 HEPA-suodatin toimii ilmanpuhdistuksessa. Se kerää ja poistaa tehokkaasti ilmasta pölyn, siitepölyn, homeen itiöiden, bakteerien ja jopa pienten savuhiukkasten kaltaisia hiukkasia, mikä takaa puhtaamman ja terveellisemmän sisäilman.
   HUOM! Vaihda HEPA-suodatin vähintään kerran vuodessa. Rekisteröidy osoitteessa warranty-woods.com ja vaihda HEPA-suodatin kerran vuodessa 6 vuoden takuuaikaa varten. Voimassa vain Wood's-

merkkisen suodattimen kanssa. Katso jälleenmyyjät osoitteesta woods.se/fi. TALLENNA KUITIT!

TÄRKEÄÄ TIETOA ENNEN ILMALETKUJEN ASENTAMISTA

Pidä letkut käytön aikana mahdollisimman lyhyinä ja mahdollisimman vähän mutkittelevina, jotta painehäviö ja kapasiteetihäviö ovat mahdollisimman pienet. Poistoletkun on pysyttävä sileänä ylikuumenemisen ja ilmastointilaitteen mahdollisen vaurioitumisen estämiseksi. Letkujen pituus on 280 mm-1500 mm. Vältä letkujen pidentämistä tai vaihtamista toisen laatuiseen letkuun, sillä se voi vaikuttaa toimintaan.

POISTOLETKUASENNELMAN JA SEN SOVITTIMEN ASENNUS. (KATSO KUVA G JA H, SIVU 4).

1. Poista muovipussi ottamalla poistoletku (iso), sen liitin ja sovitin pakkauksesta.
2. Pidennä poistoletkun toista päätä ja kiinnitä pyöreä liitin kääntämällä sitä vastapäivään vähintään kolme kierrosta.
3. Pidennä poistoletkun toista päätä ja kiinnitä sovitin kääntämällä sitä vastapäivään vähintään kolme kierrosta.
4. Aseta nyt poistoletkun etupää takapaneelissa sijaitsevan poistoilman ulostuloaukon sille tarkoitettuun loveen. Kiinnikkeet lukitsevat poistoilmaletkun turvallisesti paikalleen.
5. Asenna poistoilmaletku laitteeseen.
   HUOM! Varmista, että sovittimen vino puoli on oikeassa suunnassa, jotta ikkunan tiivistyslevy on helppo asentaa. Huolehdi siitä, että poistoletkun liitäntä on turvallinen ja hyvässä asennossa.

ASENNA ILMANOTTOLETKU (KATSO KUVA I, J, K, SIVU 4).

1. Poista muovipussi ottamalla ilmansyöttöletku (se pienempi), sen liitin ja sovitin pakkauksesta.
2. Pidennä ilmanottoletkun toista päätä ja liitä se anturin sisältävään liittimeen kiertämällä sitä vastapäivään vähintään kolme kierrosta.
3. Aseta tiivistysliina ilmanottoletkun ympärille ja varmista, että myös lämpötilan tunnistinjohto on tiivistysliinan sisällä. Pidennä ilmanottoletkun toista päätä ja liitä se liittimeen kiertämällä sitä vastapäivään (kolme kierrosta). Pujota lopuksi tiivistysliina pyöreän liittimen peittämiseksi.
4. Asenna tuloilmaletku laitteeseen siten, että nuoli "IN" osoittaa alaspäin.

KIINTEÄ LÄMPÖTILA-ANTURILINJA (KATSO KUVA L, SIVU 4)

Työnnä lämpötilan tunnistavan johtimen liitin yksikön liittimeen. Liittimessä on valkoinen merkkipiste. Kun pistotulppaa kytketään, kahden valkoisen pisteen on oltava samassa linjassa keskenään, ja

FI Käyttöohjeet

kiristä sitten pistoke myötäpäivään.

Sen pitäisi roikkua vapaasti ilmassa.

HUOM! Lämpötilan tunnistavan johtimen liittimen jännite on turvallinen jännite, enintään DC 5V.

IKKUNAN TIIVISTYSLEVYN ASENNUS (KATSO KUVA M, N, O, SIVU 5).

1. Asenna letkujen kokoonpanon suorakulmainen pää ikkunan tiivistyslevyn kokoonpanon vastaaviin suorakulmaisiin reikiin ja kiinnitä se ruuvilla.

HUOM!

- Liu'uta sovittimia alaspäin ja varmista, että ne on asennettu tukevasti.

- Varmista, että vinon paneelin suunta on linjassa tiivistyslevyn suunnan kanssa.

- Varmista, että letkut pysyvät taivuttamattomina ja että niiden taivutuskulma on yli 45° riittävän ilmanvaihdon varmistamiseksi.

1. Avaa ikkuna puoliväliin ja aseta tiivistyslevy ikkunaan joko pysty- tai vaakasuoraan. Pystysuoraa asennusta varten aseta poistoletku yläreunaan niin, että lämmin poistuva ilma ei häiritse tuloilmaletkun anturia.

2. Pidennä tiivistyslevyn osia ja säädä ne ikkunan pituuden mukaisiksi. Varmista, että molemmat päät osuvat ikkunan reunoihin, ja kiinnitä se paikalleen ruuveilla.

HUOM! Varmista, että ikkunan tiivistyslevyn molemmat päät kohtaavat ikkunan reunat tehokkaasti, jotta tiivistys on kunnollinen.

Varmista, että ruuvit on kiristetty tiukasti oikeaan asentoon.

1. Säädä ulkolämpötilan mittauspään asento ja laske säätötanko ikkunan alla olevan seinäaskelman alaosaan.

HUOM! Anturin tulee roikkua vapaasti ilmassa ja mahdollisimman kaukana poistoletkun lämpimästä ilmasta.

1. Siirrä laite niin, että letkut on asennettu ikkunan eteen, ja pidä laite vähintään 50 cm:n etäisyydellä seinistä tai muista esineistä.

KYTKE YKSIKKÖ PÄÄLLE

Kytke laitteeseen virta pistorasiasta. Kaikki LCD-näytön kuvakkeet syttyvät 2 sekunnin ajaksi, minkä lisäksi kuuluu lyhyt muistutusääni. Tämän jälkeen LCD-näytössä näkyy sisäilman lämpötila alueella 5°C - 35°C ja ulkolämpötila alueella -9°C - 65°C. Tämän jälkeen LCD-näytössä näkyy sisäilman lämpötila alueella -9°C - 65°C. Tämän jälkeen laite on valmiustilassa ja käyttövalmis.

Laite on nyt käyttövalmis!

HUOLTO

HUOM! Sammuta laite ja vedä pistoke ulos ennen huoltoa.

KONDENSSIVEDEN TYHJENNYSOHJEET (KATSO KUVA P, SIVU 5)

Suurin osa vedestä poistuu luonnollisesti poistoletkun kautta kuuman ilman mukana. Jos säiliö on tyhjennettävä, laite ilmoittaa siitä. (VIITTAA KUVA C, SIVU 3, nro 14).

Vesisäiliön tyhjentäminen: Irrota tyhjennyskansi ja vesitulppa, jotta vesi pääsee valumaan lokeroon. HUOM!: Ole varovainen vuotojen estämiseksi, jos laitetta on siirrettävä. Kallista laitetta hieman taaksepäin tyhjennyksen aikana. Jos lokero ei pysty pitämään kaikkea laitteesta tulevaa vettä, tuki tyhjennysaukko viipymättä, jotta estät vesivuodon ja vältät lattian tai maton kastumisen. Varmista, että vesitulppa ja tyhjennyskansi on asennettu tiiviisti, jotta uusi kondenssivesi ei kastele lattiaa tai mattoa, kun laite käynnistyy uudelleen.

Vesiletkun liittäminen jatkuvaa tyhjennystä varten: Ruuvaa tyhjennyskansi irti ja irrota vesitulppa. Kiinnitä 12 mm sisähalkaisijaltaan oleva vesiletku laitteen putkeen. (Vesiletku ei sisälly toimitukseen). Johda vesiletkun toinen pää viemäriin. Varmista, että vesi pääsee valumaan alaspäin. HUOM!: Tyhjennysletku on asennettava, kun lokerossa ei ole vettä. On suositeltavaa olla käyttämättä jatkuvaa tyhjennystä, kun yksikkö on jäähdytystilassa, jotta varmistetaan, että yksikön sisällä kierrätetään riittävästi vettä järjestelmän jäähdytystehon tehostamiseksi. Sijoita tyhjennysletku siten, että varmistat, ettei sitä aseteta tyhjennysaukkoa korkeammalle, ja pidä tyhjennysletku suorana ilman mutkia. Varmista, että tyhjennyskansi ja sen tulppa on kiinnitetty asianmukaisesti, kun käytetään jatkuvaa tyhjennystä.

SUOJAUSTOIMINNOT

Automaattinen sulatus: Laite sulattaa automaattisesti tarvittaessa. Sulatustilassa näytössä näkyy E4, eikä mikään painike POWER-painiketta lukuun ottamatta ole aktiivinen.

Kompressorin suojaus: Yksikössä on kompressorin suojaustoiminto, joka aiheuttaa 3 minuutin käynnistysviiveen yksikön uudelleenkäynnistyksen jälkeen.

Veden täyttymisen hälytys ja sammutussuojatoiminto: Kun veden määrä ylittää laitteen rungossa määritetyn hälytystason, automaattinen varoitushälytys laukeaa ja nestekidenäytössä palaa vedentäyte-kuvake. Tässä tapauksessa kondenssivesi on tyhjennettävä kohdassa "Tyhjennysohjeet" annettujen ohjeiden mukaisesti. Jos laitetta ei sammuteta manuaalisesti, se palaa automaattisesti alkuperäiseen toimintatilaansa, kun kondenssivesi on tyhjennetty kokonaan. Vaihtoehtoisesti voit käynnistää yksikön uudelleen kytkemällä virran uudelleen.

PINTOJEN PUHDISTUS

- Puhdista laitteen pinta märällä,

pehmeällä liinalla, äläkä käytä kemiallisia liuottimia, kuten alkoholia tai bensiiniä, jotta laite ei vahingoitu.

- Puhdista likainen ilman ulostuloaukko tai säleiköt kostealla pehmeällä liinalla ja miedolla pesuaineella.

- Mitään kemiallisia liuottimia ei saa käyttää laitteen puhdistamiseen eikä niitä saa laittaa yksikön lähelle pitkäksi aikaa.

- Laitteen puhdistuksessa ei saa käyttää ohennusaineita, alkoholia tai muita vastaavia liuottimia.

PESTÄVÄN SUODATTIMEN PUHDISTUS (KATSO KUVA Q, SIVU 5)

Suodatin on puhdistettava kerran kahdessa viikossa, jotta pölykertymät eivät vaikuta laitteen suorituskykyyn. Upota ja pese suodatin varovasti lämpimässä vedessä (noin 40 °C), johon on sekoitettu neutraalia puhdistusainetta. Asenna se puhdistuksen jälkeen takaisin laitteeseen.

Puhdista ilmanottoletkun suodatin (A): Nosta liitin ylös, irrota sitten liittimessä oleva suodatinkehys ja puhdista se.

Puhdista vasen ja oikea ylempi imuilmansuodattimen kehys (B): Vedä vasenta ja oikeaa ylempää imuilmansuodattimen kehystä omille sivuilleen. Puhdista kehys perusteellisesti.

Puhdista alemmat suodattimet (C): Vedä alemmat suodattimet ulos, irrota sitten takasuodatin ja puhdista se.

Puhdista sivusuodattimet (D): Vedä sivusuodattimet ulos ja puhdista ne.

HUOM! Vedä suodatin varovasti ulos siten, että poistat ensisijaisesti takapaneelin suodattimen ennen sivupaneelin suodatinta, jotta vältät vääntymisen tai vahingoittumisen. Ole varovainen, ettet purista verkkoa ja vältä verkkoon osumista terävillä esineillä tai harjoilla.

HUOM! Varmista, että suodatin on asennettu sivupaneeliin ennen suodattimen asentamista takapaneeliin.

Asenna suodatin päinvastaiseen suuntaan kuin irrottaminen.

Tämä laite puhdistaa ilman HEPA- tekniikalla. Suodatin on vaihdettava säännöllisesti ja vähintään kerran vuodessa.

1. Nosta HEPA-suodatinta ylöspäin.

2. Asenna HEPA-suodatin, kohdista se kehyksen aukkoon ja paina se alaspäin kehykseen. HEPA-suodatin on painettava pohjaan asti.

HUOM! Varmista, että käytät Wood's alkuperäistä HEPA-suodatinta, jotta takuu säilyy. Käy osoitteessa woods.se/fi saadaksesi lisätietoja ja löytääksesi jälleenmyyjät.

LAITTEEN VARASTOINTI

1. Ruuvaa tyhjennyskansi irti ja irrota vesitulppa, jotta kondenssivesi voidaan tyhjentää kokonaan. HUOm!: Yksikön kallistuskulma on oltava ≤30 astetta.

2. Käytä laitetta tuuletintilassa puolen päivän ajan, jotta sisätilat kuivuvat perusteellisesti ja estävät homeen kasvun.

3. Kytke laite pois päältä, irrota virtajohto, kierrä virtajohto johtopylvään ympärille, työnnä pistoke takapaneelissa olevaan yleiskiinnitysreikään ja asenna vesitulppa ja tyhjennyskansi takaisin paikalleen.

4. Irrota lämmöntalteenottoletkuyhdistelmä, puhdista se ja säilytä se asianmukaisesti. HUOM!: Pidä poistoletkuyhdistelmä kiinni molemmin käsin, kun irrotat sitä.

5. Työnnä poistoilman ulostulon kiinnikkeet sivuun peukaloilla ja vedä sitten poistoletkuyhdistelmä ulos.

6. Pakkaa ilmastointilaite tukevasti pehmeään muovipussiin, sijoita se kuivaan paikkaan ja pidä se poissa lasten ulottuvilta.

7. Poista paristot kaukosäätimestä ja säilytä ne asianmukaisesti.

HUOM!: Varmista, että laite säilytetään kuivassa ympäristössä. Säilytä kaikki yksikön lisävarusteet yhdessä, jotta ne eivät vahingoitu tai heikkene.

TAKUUT

Kahden vuoden takuu valmistusvirheiden varalta. Huomaa, että takuu on voimassa vain ostokuitin esittämisen jälkeen. SÄÄSTÄ KUITIT! Kuitit vaaditaan takuuajan aikana esitettäviä takuuvaatimuksia varten.

HANKI LAAJENNETTU TAKUU

Saat 6 vuoden takuun rekisteröitymällä osoitteessa warranty-woods.com. Varmista takuusi vaihtamalla Wood's alkuperäinen HEPA-suodatin vuosittain. Huomaa, että takuu on voimassa tietyin edellytyksin: oikea-aikainen tuoterekisteröinti 90 päivän kuluessa, HEPA-suodattimen vuosittainen vaihtaminen ja kuittien säilyttäminen sekä suodattimista että laitteesta. SÄÄSTÄ KUITIT! Kaikkia kuitteja tarvitaan takuuajan aikana mahdollisesti esitettäviä takuuvaatimuksia varten.

REKISTERÖIDY OSOITTEESSA 6 VUODEN TAKUU WARRANTY-WOODS.COM

VIANMÄÄRITYS

Tarkista laite ja noudata alla olevia ehdotuksia, ennen kuin pyydät ammattitaitoista huoltoa. Älä kuitenkaan koskaan yritä purkaa tai korjata laitetta itse, sillä se voi aiheuttaa vahinkoa sinulle ja omaisuudellesi. Jos ilmenee ongelmia, joita ei ole lueteltu taulukossa, tai suositellut ratkaisut eivät toimi, ota yhteys ammattitaitoiseen huoltoliikkeeseen.

ONGELMIA	SYY	KORJAUS
Laite ei käynnisty.	Virransyöttöhäiriö.	Kytke laite jännitteiseen pistorasiaan ja käynnistä se.
	Vesisäiliö täynnä ja vastaava valaistu symboli.	Tyhjennä laitteeseen varastoitu vesi.
	Huoneen lämpötila on alhaisempi kuin asetettu lämpötila jäähdytystilassa tai korkeampi lämpötila lämmitystilassa.	Varmista, että laite toimii suositellulla lämpötila-alueella 8-35 °C. Säädä asetettu lämpötila.
Riittämätön jäähdytys.	Suora auringonvalo.	Sulje ikkunaverho.
	Ovet ja ikkunat ovat auki, huone on täynnä ihmisiä tai siellä on muita lämmönlähteitä.	Sulje ovet ja ikkunat, poista muut lämmönlähteet ja harkitse lisäilmastointilaitteiden lisäämistä.
	Likainen suodatin.	Puhdista tai vaihda suodattimen verkko.
	Ilman tuloaukko tai ilman ulostulo tukossa.	Poista mahdolliset esteet.
Korkea melutaso.	Laite on sijoitettu epätasaiselle pinnalle.	Aseta laite tasaiselle ja tukevalle paikalle (voivähentää melua).
Kompressori ei toimi.	Ylikuumenemissuojan käynnistäminen.	Odota, kunnes lämpötila laskee, laite käynnistyy automaattisesti uudelleen.
Kaukosäädin ei toimi.	Laitteen ja kaukosäätimen välinen etäisyys liian pitkä.	Vie kaukosäädin lähelle ilmastointilaitetta ja varmista, että ilma on yksikön signaalireseptorissa.
	Kaukosäädintä ei ole suunnattu yksikön signaalireseptoriin.
	Paristot tyhjentyneet.	Vaihda paristot
Näyttöön tulee koodi "CH01".	Huoneen lämpötila-anturin vika.	Tarkista huonelämpötila-anturi ja siihen liittyvät piirit.
Näyttöön tulee koodi "CH02".	Lämpötila-anturin vika höyrystimessä.	Tarkista höyrystimen lämpötila-anturi ja virtapiirit.
Näyttöön tulee koodi "E4".	Jäätymisenesto.	Toiminnot palautuvat automaattisesti, kun jäätymissuojaus on ohi.
Näyttöön tulee koodi "E5".	Ulkolämpötila-anturin vika.	Tarkista ulkolämpötila-anturi ja siihen liittyvät virtapiirit.
		Tarkista, onko ulkolämpötila-anturin kaapelilitäntä kytketty oikein.
Näyttöön tulee koodi "E6".	Oven avautumisen epäonnistuminen.	Tarkista, että ilmakytkinluukku on täysin auki jäähdytystilassa, ja tarkista siihen liittyvät virtapiirit.
Näyttöön tulee koodi "E7".	Oven sulkeutumisen epäonnistuminen.	Varmista AirSwitch-tilassa, että ilmanvaihtopelti täyttää sulkemisehdot ja että ilmanvaihtopelti on täysin kiinni; tarkasta siihen liittyvät virtapiirit.
"FL"-koodi tulee näkyviin.	Alustan vesisäiliö on täynnä.	Tyhjennä kondenssivesi ja käynnistä laite uudelleen.

TEKNIIKKA

MALLIN NRO.	AC CORTINA 12K AIRSWITCH	AC COTINA 12K AIRSWITCH SMART HOME DUO A+
Jäähdytysteho	3,520 W	3,500 W
Lämmitysteho	N/A	2,900 W
Virrankulutus jäähdytystilassa	1,350 W	1,120W
Virrankulutus lämmitystilassa	N/A	960 W
Virrankulutus AirSwitch-tilassa	56W	32W
Ilmavirta	220-320 (m3/h)	220-320 (m3/h)
Energialuokka	A	A+
Kosteudenpoisto	33,6 L / 24h	33,6 L / 24h
Lämpötilan asetus	17-30°C	17-30°C
Käyttölämpötila	17-43°C	5-43°C
EER jäähdytystilassa	2,6	3,1
EER AirSwitch-tilassa	5	8
Letkun pituudet	1,5 m	1,5 m
Kylmäaineena oleva kaasu	R290/260g	R290/250g
Äänitaso jäähdytystilassa (LWA) (dB(A))	60-64 dB	60-64 dB
Äänitaso jäähdytystilassa (LPA) (dB(A))	49-52 dB	49-52 dB
Äänitaso AirSwitch-tilassa (LWA) (dB(A))	49,5-51 dB	49,5-51 dB
Äänitaso AirSwitch-tilassa (LPA) (dB(A))	35-38 dB	35-38 dB
Nettopaino	30kg	31kg
Laitteen mitat (korkeus × leveys × syvyys)	850×471×400mm	850×471×400mm
Teknisiä muutoksia ja parannuksia voi tapahtua. Kaikki arvot ovat suuntaa-antavia, ja ne voivat vaihdella ulkoisten olosuhteiden, kuten lämpötilan, ilmanvaihdon ja kosteuden mukaan.

Merkinnän mukaisesti tuotetta ei saa hävittää talousjätteen mukana EU:n alueella. Kierrätä tuote vastuullisesti ja edistä materiaalien kestävää käyttöä. Samalla ehkäiset valvomattoman jätteiden hävittämisen aiheuttamia riskejä ympäristölle ja ihmisten terveydelle. Jos haluat palauttaa laitteen, käytä palautus- ja keräysjärjestelmiä tai ota yhteyttä siihen jälleenmyyjään, jolta tuote on ostettu. He voivat kierrättää tuotteen ympäristöystävällisesti.

Käytettyjä paristoja ei saa hävittää kotitalousjätteiden mukana, sillä ne saattavat sisältää myrkyllisiä elementtejä ja raskasmetalleja, jotka voivat olla haitallisia ympäristölle ja ihmisten terveydelle. Palauta tyhjät paristot asianmukaiseen kierrätyslaitokseen.
