Tyyppi	Kannettava monoblokki-ilmastointilaite
Merkki	WOODS
Malli	AC Venezia 18K Duo (Hopea)
Mitat (L x S x K)	376 x 490 x 768 mm
Paino	32 kg
Virtalähde	220-240 V ~ 50 Hz
Jäähdytysteho	5,2 kW
Lämmitysteho	4,7 kW
Sähkönkulutus (jäähdytys/lämmitys)	2,0 kW
Ilmavirta	680 m³/h
Energialuokka	A
Kuivatuskapasiteetti	52,8 L/24h
Säädettävä lämpötila-alue	16 °C - 31 °C
Käyttölämpötila-alue	18 °C - 43 °C
Kylmäaine	R290 (Propaani) - 300 g
Melutaso (max)	65 dB
Toiminnot	Jäähdytys, lämmitys, kuivatus, tuuletus, energiansäästö, lepotila, automaattinen heilutus, automaattinen puhdistus
Kaukosäädin	Kyllä, AAA-paristot
Suodatin	Pestävä, puhdistus suositellaan 2 viikon välein
Takuu	2 vuotta (kuluttaja)
Huoneen vähimmäispinta-ala	15 m² (asennusta varten)
Mukana tulevat tarvikkeet	Poistoletku, ikkunasovitinsarja, sovitin, kaukosäädin, paristot, tulpat

Usein kysytyt kysymykset - AC Venezia 18K Duo WOODS

Kuinka asentaa poistoletku?

Kiinnitä poistoletku pyöreään liittimeen kiertämällä vastapäivään (vähintään 3 kierrosta). Toinen pää ruuvataan sovittimeen. Vie letku ulos ikkunan tai oven kautta. Käytä ikkunasovitinsarjaa vakaan asennuksen varmistamiseksi.

Kuinka puhdistaa ilmansuodatin?

Irrota takapaneelin suodatin. Pese se haalealla vedellä miedolla pesuaineella tai imuroi se. Anna kuivua täysin ennen takaisin asettamista. Puhdista vähintään kahden viikon välein vaurioiden välttämiseksi.

Mitä tehdä, jos vesisäiliö on täynnä?

Laite pysähtyy ja merkkivalo syttyy. Ruuvaa tyhjennystulppa auki ja tyhjennä vesi. Aseta tulppa takaisin ja käynnistä laite uudelleen. Jatkuvaa vedenpoistoa varten voit kiinnittää 13 mm letkun.

Mitä virhekoodi E0 tarkoittaa?

Koodi E0 tarkoittaa huonelämpötila-anturin vikaa. Tuote on palautettava myyjälle korjausta varten.

Kuinka käyttää kaukosäädintä?

Aseta kaksi AAA-paristoa kaukosäätimeen napaisuudet huomioiden. Suuntaa se laitteen vastaanottimeen. Painikkeilla säädetään lämpötilaa, tilaa, nopeutta, ajastinta ja lepotilaa.

Mitä kylmäainetta käytetään ja onko se vaarallista?

Kylmäaine on R290 (Propaani), syttyvä kaasu. Laite on asennettava huoneeseen, jonka pinta-ala on yli 15 m². Vuodon sattuessa tuuleta huone ja poista kaikki liekit tai sytytyslähteet.

Kuinka käynnistää lämmitystila?

Paina MODE-painiketta, kunnes näytöllä lukee "Heat". Aseta haluamasi lämpötila välillä 16°C - 31°C nuolinäppäimillä. Voit myös säätää puhaltimen nopeutta SPEED-painikkeella.

Mitä tehdä, jos laite pitää ääntä?

Tarkista, että laite on sijoitettu tasaiselle ja tukevalle alustalle. Epätasainen lattia voi voimistaa ääntä. Varmista, että pyörät ovat hyvin kosketuksissa lattiaan.

Kuinka asettaa ajastin?

Paina TIMER-painiketta, kun laite on käynnissä, ohjelmoidaksesi sammutuksen, tai kun se on sammutettu, ohjelmoidaksesi käynnistyksen. Käytä ylä/ala-nuolia halutun ajan asettamiseen.

Kuinka säilyttää laite kauden lopussa?

Tyhjennä vesisäiliö, käytä sitten laitetta tuuletustilassa puoli päivää kuivataksesi sisäosat. Irrota pistoke, poista poistoletku, puhdista suodatin ja säilytä kaikki kuivassa paikassa. Poista paristot kaukosäätimestä.

KÄYTTÖOHJE AC Venezia 18K Duo WOODS

Wood's tuotemerkin perusti Woodsin perhe yli 65 vuotta sitten Kanadassa, Guelphin kaupungissa Ontariossa. Wood's alkoi kehitellä ja valmistaa kosteudenpoistajia vuonna 1950. Wood's on vuosikymmenten ajan auttanut useita satoja tuhansia kotitalouksia estämään kosteus- ja homevaurioita ja puhdistamaan sisäilmaa.

Siirrettävät ilmastointilaitteemme soveltuvat käytettäväksi useimmissa ilmastoissa, ja toimintakyky on hyvä eri lämpötiloissa ja kosteustasoilla. Laitteita käytetään hyvin tuloksin tiloissa, joita halutaan viilentää, kuten olohuoneissa, toimistoissa ja makuuhuoneissa. Ilmastointilaitteen poistaman kuuman ilman määrä riippuu lämpötilasta, kosteustasosta ja laitteen sijainnista. Myös ulkoiset sääolosuhteet saattavat vaikuttaa ilmastointilaitteen toimintaan. Wood'sin ilmastointilaitteita voidaan käyttää turvallisesti ja jatkuvasti useiden vuosien ajan.

MITEN ILMASTOINTILAITE TOIMII?

Matala paine tuottaa viileää ilmaa llmastointilaitteen tärkeä osa on jähdytysneste, joka muuntuu matalassa paineessa kaasuksi. Prosessi "tuottaa kylmää", joka välitetään sisäänpäin, ja samalla lämmin ilma pidetään ulkona. Nestemäinen kylmäaine kulkee paisuntaventtiilin läpi ja putkeen, jossa on matala paine.

Kylmäaine haihtuu ja muuttuu kaasuksi. Prosessi imee lämpöä ympäristöstä ja jäähdyttää putkiston.

Puhallin puhaltaa viileää ilmaa huoneeseen.

Kaasu kulkee kompressorin läpi, mikä nostaa painetta ja muuntaa kaasun nesteiksi.

Prosessissa vapautuu lämpöä, joka johdetaan putkiin vastakkaisella puolella ja puhalletaan ulos.

Termostaatti sammuttaa laitteen, kun sisäilma on riittävän viileää.

1. TURVALLISUUS-VAROITUKSET

Tulenarkaa materiaalia. Laite sisältää R290-propaania, joka on helposti syttyvä kylmäaine.

Katso turvallisuustiedot tästä käsikirjasta.

tekninen käsikirja

Lue käyttäjän käsikirja.

TURVALLISUUSTIEDOT

Lue mukana toimitetut ohjeet huolellisesti ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa, jos virheellinen asennus ja käyttö aiheuttavat vammoja ja vahinkoja. Säilytä ohjeet aina laitteen kanssa myöhempää käyttöä varten.

Lasten ja toimintakyvyltään heikkojen ihmisten turvallisuus

VAARA

Vamman tai pysyvän vamman riski. Vähintään 8-vuotiaat lapset sekä henkilöt, joilla on heikentynyt fyysinen, psyykkinen tai henkinen toimintakyky tai vähän kokemusta tai osaamista, voivat käyttää laitetta, jos heille on annettu ohjeet laitteen turvallisesta käytöstä ja he ymmärtävät käytön riskit. Älä anna lasten leikkiä laitteella.

Alle 3-vuotiaat lapset on pidettävä loitolla laitteesta, ellei heitä valvota jatkuvasti.

Säilytä kaikki pakkausmateriaalit poissa lasten ulottuvilta.

Lapset eivät saa puhdistaa laitetta tai tehdä ylläpitotoimia ilman valvontaa.

Yleinen turvallisuus

Tämä laite on tarkoitettu kotitalouksiin ja vastaaviin käyttökohteisiin, kuten: Olohuoneet, oleskelutilat, henkilökunnan keittiötilat myymälöissä, toimistoissa ja muissa työympäristöissä. Arvokilpi sijaitsee ilmastointilaitteen takana tai sivulla.

Älä peitä tuuletusaukkoja.

Älä nopeuta sulatusprosessia käyttämällä mekaanisia laitteita tai muita keinoja, paitsi valmistajan suosittelemia.

Laitetta ei saa säilyttää huoneessa, jossa on toimivia sytytyslähteitä, esim. avotuli tai käynnissä oleva kaasulaite tai sähkölämmitin. Ei saa puhkaista tai polttaa.

Huomaa, että kylmäaineissa ei välttämättä ole tuoksua. Älä puhdista laitetta vesisuihkulla tai -höyryllä. Puhdista laite kostealla pehmeällä liinalla. Käytä vain neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia puhdistustyynyjä, liuottimia tai metalliesineitä.

Jos virtajohto vahingoittuu, valmistajan, sen valtuuttaman huollon tai vastaavan pätevän henkilön on vaihdettava johto vaaran välttämiseksi.

TURVALLISUUSOHJEET

Asennus VAARA

Laitteen saa asentaa vain pätevä henkilö.

Poista kaikki pakkausmateriaalit. Älä asenna tai käytä vahingoittunutta laitetta. Laiteen asennus-, käyttö- ja varastointitilan pinta-alan on oltava yli 15 m². Noudata laitteen mukana toimitettuja asennusohjeita. Ole varovainen, kun siirrät laitetta, koska se on raskas. Käytä aina suojakäsineitä. Huomaa, että kylmäaineissa ei välttämättä ole tuoksua.

Varmista, että ilma voi vaihtua laitteen ympärillä. Odota vähintään 4 tuntia, ennen kuin kytket laitteen virtalähteeseen. Odotusaikana öljy virtaa takaisin kompressoriin. Älä asenna laitetta lämpöpattereiden tai muiden lämmönlähteiden lähelle. Älä asenna laitetta suoraan auringonvaloon.

Sähköliitäntä

VAARA

Tulipalon ja sähköiskun vaara. Laite on kytkettävä maadoitettuun pistorasiaan. Varmista, että virtalähde vastaa arvokilven sähkötietoja. Jos ei, ota yhteyttä sähköasentajaan. Käytä aina oikein asennettua iskunkestävää pistorasiaa.

Älä käytä monen pistorasian jakajia tai jatkojohtoja.

Varmista, ettei mikään aiheuta vaurioita sähkökomponenteille (esim. verkkovirtapistoke, verkkovirtajohto). Ota yhteyttä valtuutettuun huoltoon tai sähköasentajaan, jos sähkökomponentteihin on tarpeen tehdä muutoksia. Virtajohdon tulee olla alempana kuin pistoke. Kytke verkkovirtapistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että pistokkeelle on vapaa pääsy asennuksen jälkeen. Älä irrota virtajohtoa johdosta vetämällä. Vedä aina pistokkeesta.

Käyttö

VAARA

Vamman, palovamman, sähköiskun ja tulipalon vaara. Älä muuta laitteen teknisiä määrityksiä.

Varo vahingoittamasta kylmäainepiiriä. Se sisältää propaania (R290), luonnollista kylmäainetta, jonka ympäristövaikutukset ovat vähäiset. Kaasu on helposti syttyvää.

Jos kylmäainepiiri vahingoittuu, varmista, että tilassa ei ole avotulta tai sytytyslähteitä. Tuuleta tila. Älä laita tulenarkoja tuotteita tai helposti syttyvällä tuotteella kostutettuja esineitä laitteen lähelle tai päälle.

Hävittäminen

VAARA

Vamman vaara.

Irrota laite verkkovirrasta. Katkaise virtajohto ja hävitä se. Laitteen kylmäainepiiri ei vahingoita otsonikerrosta. Kysy kunnan viranomaisilta ohjeet laitteen asianmukaisesta hävittämisestä. Älä vahingoita lämmönvaihtimen lähellä olevaa jäähdytysyksikön osaa.

ILMASTOINTILAITTEEN VALMISTELU ASENNUSTA VARTEN

TÄRKEÄÄ:

2. Asennus

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Anna laitteen olla pystyasennossa 4 tuntia ennen käyttöä

Paikan valinta

Tärkeää

1. Ilmastointilaitetta on kätevä siirtää sisätiloissa pystyasennossa. Ilmastointilaite on sijoitettava tasaiselle alustalle.
   Älä asenna ilmastointilaitetta kylpyhuoneeseen tai muihin märkätiloihin.
   Ilmastointilaitetta on helppo siirtää pyörien ansiosta. Kun on liian kuumaa, voit helposti viedä siirrettävän ilmastointilaitteen tilaa ja saada sen nopeasti viileämmäksi. Ilmastointilaite toimii parhaiten suljetussa tilassa.
   Sulje kaikki ovet, ikkunat ja muut ulkotilaan vievät aukot. Ilmastointilaiteen tehokkuus riippuu lämpötilasta ja kosteustasosta.
2. Sijoita ilmastointilaite paikkaan, jossa ilma voi virrata vapaasti laitteen etupuolella.
3. Kun ilmastointilaitetta käytetään huoneessa, se ei juurikaan vaikuta tilassa oleviin suljettuihin säilytystiloihin, esim. komeroihin, ellei kyseisessä tilassa ole riittävää ilmanvaihtoa sisään ja ulos. Siirrettävä ilmastointilaite poistaa kuuman ilman ikkunasta vietävällä letkulla tai poistoilmaventtiilin kautta.

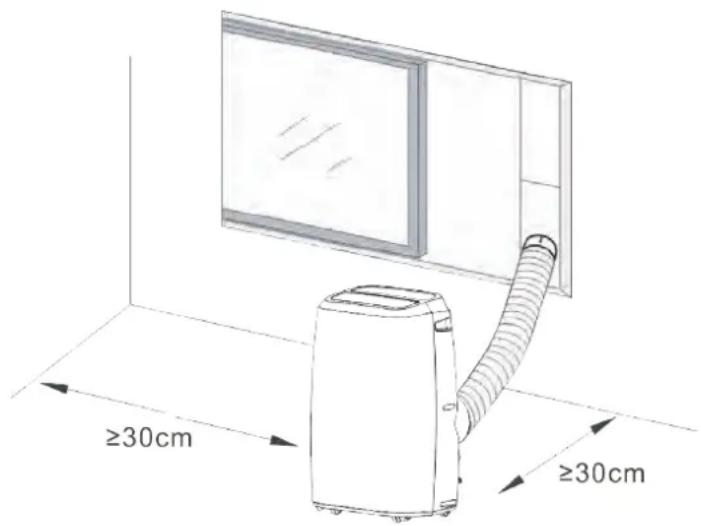

4. Ilmastointilaite on sijoitettava vähintään 30 cm:n päähän lähimmästä kohteesta. Katso kuva.

1. Poistoletku
2. Ikkunaliitäntä
3. Kotelon sovitin
4. lkkunasarja
5. Tulppa
6. Paristot
7. Kaukosäädin
8. Vesiputki Pituus: 1m Halkaisija: 16mm

B

1. Tuotekuvat

C.

1. Säle
2. Ohjauspaneeli
3. Etukotelo
4. Pyörä
5. Ilman ottoaukko
6. Veden poistoaukko
7. Ilman poistoaukko
8. Virtajohto
9. Veden poistoaukko

D

1. Tuotekuvat takaa

E

1. Tuotekuva ylhäältä

F

1. Viilennys
2. Kosteudenpoisto
3. Puhallin
4. Lämpötila Celsius-asteina
5. Puhaltimen suuri nopeus
6. Puhaltimen keskinopeus
7. Puhaltimen pieni nopeus
8. Vesisäiliö täynnä
9. Virta päälle/pois
10. Puhaltimen nopeus
11. Lämpötilan nostaminen
12. Lämpötilan laskeminen
13. Toimintatila
14. Ajastin päälle/pois
15. Automaattinen kääntö
16. Lepotila
17. Lämmitys

G

1. Tuotekuvapuoli ja kääntötila

H

1. Kaavakuva suodatinrītilän puhdistamisesta

|

1. Virta päälle/pois
2. Ajastin päälle/pois
3. Toimintatila
4. Lämpötilan laskeminen
5. Lämpötilan nostaminen
6. Nopeus
7. Lepotila
8. Automaattinen kääntö

J

1. Pariston asennus / vaihtaminen

K

1. Kierrä poistoletkun molemmat päät letku- liittimeen.

L

1. Poistoletkun asentaminen

M

1. Ikkunan liukusarjan asentaminen

N

1. Näyttää, miten pistoke on sijoitettava ikku-nan liukusarjan asennusta varten

0

1. Vedenpoistoletkun liittäminen

P

1. Kuva vedenpoistoaukosta

TOIMINTATILOJEN JA ASENNUKSEN KUVAUS

Asennus

Jos laitetta on kuljetettu vaakasuunnassa, anna sen olla pystyasennossa 4 tuntia ennen käyttämistä.

Aseta laite tasaiselle ja kiinteälle alustalle. Älä asenna yksikköä kylpyhuoneeseen tai muihin märkätiloihin.

Varmista, että ilma voi virrata vapaasti ja pidä laite aina vähintään 50 cm:n etäisyy-dellä ympäröivistä pinnoista.

POISTOLETKUN ASENTAMINEN

1. Ota kiinni poistoputkesta ja kierrä pyöreän liittimen raoton pää poistoputkeen vähintään kolme kierrosta vastapäivään.
2. Pidä kiinni poistoputkesta ja kierrä sovitin poistoputkeen vähintään kolme kierrosta vastapäivään.
3. Suorista poistoletku ja vie se ulos ovesta tai ikkunasta.

IKKUNASARJAN KÄYTTÄMINEN

1. Jos haluat käyttää ikkunasarjaa, avaa ikkuna ja aseta ikkunasarja joko vaakatai pystyasentoon ikkunan mukaan.
2. Säädä ikkunasarjan pituutta ja kiinnitä se ruuveilla.
3. Sulje ikkuna ja kiinnitä poistoletkun sovitin ikkunasarjaan.

IKKUNASARJAN KÄYTTÄMINEN

Ennen kuin käytät kaukosäädintä, asenna siihen AAA-paristot.

1. Paina ja liu'uta irti kaukosäätimen takana olevan paristolokeron kansi.
2. Laita kaksi uutta AAA-alkaliparistoa pa-ristolokeroon. Ota napaisuus huomioon.
3. Laita paristolokeron kansi paikalleen ja varmista, että lukituskieleke napsahtaa paikalleen.

Käytä vain alkaliparistoja. Älä käytä ladattavia akkuja.

Kun vaihdat paristot, vaihda aina molemmat paristot uusiin. Älä sekoita uusia ja vanhoja paristoja.

Jos ilmastointilaitetta ei käytetä pitkään aikaan, ota paristot pois kaukosäätimestä.

Käyttöohjeet

1. Laitteen käynnistäminen. Käynnistä ja pysäytä laite painamalla virtapainiketta (POWER).
2. Tilan valinta Laitteessa on 4 tilaa: viilennys, kuivaus, energiansäästö ja puhallus. Valitse tila painamalla ohjauspaneelin tai kaukosäätimen MODE-painiketta.
3. Viilennystila: Aseta haluttu lämpötila ohjauspaneelin tai kaukosäätimen nuolien avulla. Asetettu lämpötila näkyy näytöllä.
   Lämmitys toiminta
4. Paina "Mode" -painiketta, kunnes "Heat" -kuvake tulee näkyviin. - Paina "DOWN "tai" UP " - painiketta halutun lämpötilan valitsemiseksi huoneeseen. (16 C-31 C)

5. Paina " SPEED " -Painiketta valitaksesi tuulettimen nopeuden

6. Kosteudenpoisto: Kosteudenpoistotilassa puhallin toimii vain alhaisella nopeudella. Lämpötilaa ei voi asettaa.

7. Puhallustila: Kompressori pysähtyy ja pelkkä puhallin toimii. Lämpötilaa ei voi asettaa.

8. Energiansäästö: Energiansästötilassa laite kuluttaa vähemmän energiaa. Kun ympäristön lämpötila on korkeampi kuin asetettu lämpötila, laite toimii viilennystilassa. Kun ympäristön lämpötila saavuttaa asetetun lämpötilan, kompressori ja ylempi puhallin pysähtyvät. 2 minuutin ja 30 sekunnin kuluttua ylempi puhallin käy alhaisella nopeudella 30 sekuntia. Jos kompressori ei käynnisty (eli ympäristön lämpötila on matalampi kuin asetettu lämpötila), ylempi puhallin jatkaa toimintaa tässä tilassa (2 minuutin ja 30 sekunnin pysähdys/alhainen puhaltimen nopeus 30 sekuntia).

9. Ajastimen asettaminen.

10. Jos haluat asettaa laitteen sammutusajan, paina TIMER-painiketta, kun laite on käynnissä.

11. Jos haluat asettaa laitteen käynnistysajan, paina TIMER-painiketta, kun laite on pois päältä.

Aseta aika ohjauspaneelin tai kaukosäätimen ylös- ja alas-painikkeilla. Kun ajastin on aktivoitu, ohjauspaneelissa palaa merkkivalo.

1. Puhaltimen nopeusasetus. Valitse puhaltimen nopeus painamalla ohjauspaneelin SPEED-painiketta. Valitse puhaltimen nopeus kaukosäätimen FAN-painikkeesta.
2. Celsius/Fahrenheit: Valitse Celsius-tai Fahrenheit-asteikko painamalla ohjauspaneelin ylös- ja alas-painikkeita yhtä aikaa.
3. Lepotila. Käytä yöllä lepotilaa, niin laite ei häiritse unta. Aseta lepotila painamalla TIMER- ja UP-painikkeita yhtä aikaa viilennystilassa. Paina kaukosäätimen SLEEP-painiketta. Poista tilan aktivointi painamalla uudelleen. Kun olet lämmitystilassa, paina SLEEP-näppäintä lämpötilan asettamiseksi. Se laskee 1°C tunnin kuluttua ja laskee korkeintaan 2°C 2 tunnin kuluttua.
4. Automaattinen kääntötoiminto. Aktivoi kääntötoiminto painamalla TIMER- ja SPEED-painikkeita samanaikaisesti. Paina kaukosäätimen Auto-swing-painiketta. Poista tilan aktivointi painamalla uudelleen.
5. Automaattinen puhdistustoiminto. Puhdista laite sisäisesti painamalla kaukosäätimen AUTO-CLEAN-painiketta. Laite puhdistuu 3 minuuttia ja sammuu.

SUOJAUSTOIMINNOT

Automaattinen sulatus

Laite sulattaa automaattisesti tarvittaessa. Sulatustilassa näytössä näkyy E4, ja vain virtapainike on aktiivinen.

Kompressorin suojaustoiminto

Laitteessa on kompressorin suojaustoiminto, joka käynnistää laitteen 3 minuutin viiveellä, kun laite käynnistetään uudelleen.

Vesisäiliö täynnä -hälytys

Kun vesisäiliö on täynnä, laite lakkaa toimimasta. Näytöllä näkyy täyden säiliön merkkivalo ja varoitusääni kuuluu. Tyhjennä vesisäiliö ja käynnistä laite uudelleen.

TOIMINTATILOJEN JA ASENNUKSEN KUVAUS

Vedenpoisto-ohjeet

Vesisäiliön tyhjentäminen

Kierrä irti vedenpoistoaukon suojus ja irrota tulppa. Tyhjennä vesisäiliö ja aseta tulppa ja suojus paikoilleen.

Huomaa:

• Siirrä yksikköä varovasti, niin vettä ei vuoda lattialle.
• Kallista laitetta hieman taaksepäin tyh-jentämisen aikana.
• Laita tulppa aukkoon ennen kuin astia täyttyy, jos kaikki laitteessa oleva vesi ei mahdu siihen. Näin vältät maton tai lattian kastumisen.
• Tulppa ja suojus on asennettava tiiviisti, jotta tiivistyvä vesi ei kastele lattiaa tai mattoa, kun laite alkaa taas toimia.

Vesiletkun liittäminen jatkuvaa veden- poistoa varten

Kierrä irti vedenpoistoaukon suojus ja irrota tulppa. Kiinnitä laitteen putkeen 13 mm:n vesi letku. Johda vesiletkun toinen pää viemäriin. Varmista, että vesi pääsee valumaan alaspäin.

Huomaa:

• Poistoletku on asennettava, kun säiliössä ei ole vettä.
• Jatkuvaa vedenpoistoa ei kannata käyttää VIILENNYS-tilassa, jotta laitteessa kiertäisi riittävästi vettä jäähdytysvaikutuksen tukemiseen.
• Laita poistoletku suojaisaan paikkaan vedenpoistoaukon alapuolelle niin, että poistoletku pysyy suorassa eikä taivu.
• Säilytä vedenpoistoaukon suojus ja tulppa, jos jatkuva tyhjennys otetaan käyttöön.

Ilmansuodatin

Ilmansuodatin estää pölyn ja lian pääsyn laitteeseen ja pidentää sen käyttöikää. On tärkeää, että suodatin puhdistetaan säännöllisesti. Muutoin laite voi vaurioitua vakavasti. Puhdista suodattimet vähintään kerran kahdessa viikossa.

Suodattimen puhdistus

1. Poista suodatin.
2. Pese se lämpimällä vedellä ja miedolla pesuaineella. Suodattimen voi puhdistaa myös imurilla.
3. Anna suodattimen kuivua ja laita se takaisin.

Suodattimen asentaminen

Kohdista suodattimen pää rakoon ja työnnä suodatin varovasti paikalleen.

Huomaa:

• Asenna ensin suodatin sivupaneeliin ja sen jälkeen takapaneeliin.
• Asenna suodatin vastakkaiseen suuntaan kuin poistettaessa.
• Asenna suodatin varovasti, jotta suodatin ei vahingoitu.

Suodattimen säännöllinen vaihtaminen on erittäin tärkeää. Muutoin ilmastointilaitteen teho laskee ja laite voi vahingoittua vakavasti.

Säilytysohjeet

Kaukosäätimen säilytys

1. Laita kaukosäädin laitteen vasemmalla puolella olevaan lokeroon.
2. Avaa lokero painamalla varovasti sen alaosaa, ja ota kaukosäädin pois.

Varastointi käyttökauden lopussa

1. Kierrä vedenpoistoaukon suojus irti, irrota tulppa ja anna kondenssiveden tyhjentyä kokonaan.

2. Pidä yksikkö käynnissä tuuletintilassa puoli päivää, jolloin laite kuivuu sisältä eikä homehdu säilytyksen aikana.

3. Sammuta laite, irrota pistoke ja kääri virtajohto kiinnikkeen ympärille. Työnnä pistoke yleismalliseen pistokkeen suojukseen laitteen takapaneelissa. Asenna tulppa ja vedenpoistoaukon suojus.

4. Irrota lämmön poistoputkikokoonpano, puhdista se ja säilytä asianmukaisesti.

Huomaa:

• Ota kiinni poistoputkikokoonpanosta molemmin käsin, kun irrotat sen.
• Työnnä ilman poistoaukon sivulla olevia kiinnikkeitä peukaloilla sivulle, ja vedä poistoputkikokoonpano irti.
• Pakkaa ilmastointilaite pehmeään muovipussiin ja säilytä sitä kuivassa paikassa, joka on riittävästi suojattu pölyltä. Säilytä laitetta poissa lasten ulottuvilta.
• Ota paristot pois kaukosäätimestä ja säilytä sitä asianmukaisesti.

Huomaa:

• Varmista, että laitteen varastotila on kuiva.
• Kaikki laitteen lisävarusteet tulee säilyttää samassa paikassa asianmukaisesti suojattuina.

Kunnossapito

Lue lisää laitteen puhdistamisesta osoitteesta woods.se Puhdista laite pehmeällä kostealla liinalla. Älä käytä liuottimia tai voimakkaita puhdistusaineita, sillä ne saattavat vaurioittaa laitteen pintaa.

Huolto

Jos ilmastointilaite on huollettava, ota ensin yhteyttä paikalliseen jälleenmyyjään. Kaikki takuuvaatimukset edellyttävät ostotodistusta.

ONGELMA SYY RATKAISU
Laite ei käynnisty Virtalähteen vikaVesisäiliö on täysi ja sen kuvake palaaympäristön lämpötila liian matala tai korkeaHuoneen lämpötila on alhaisempi kuin viilennystilan asetettulämpötila.		Liitä laite toimivaan pistorasiaan ja kytke päälle.Tyhjennä laitteeseen kertynyt vesi.Laitteen suositeltu käyttölämpötila on 8–35 astetta.Muuta lämpötila-asetusta
Viilennys ei toimikunnolla	Aurinko lämmittää tilaa suoraanOvet ja ikkunat ovat auki, huoneessa on paljon ihmisiä taihuoneessa on muita lämmönlähteitäLikainen suodatinIlman ottoaukko tai ilman poistoaukko tukossa	Sulje verhotSulje ovi ja ikkuna, poista muut lämmönlähteetPuhdista tai vaihda suodatinverkkoPoista tukos
Korkea melutaso	Laite on sijoitettu epätasaiselle pinnalle.	Aseta laite tasaiselle ja kiinteälle alustalle (voi vähentää melua)
Kompressori ei toimi	Ylikuumenemisen suoja on aktivoitunut.	Odota, kunnes lämpötila laskee, niin laite käynnistyy uudelleen automaattisesti
Kaukosäädin ei toimi Liian pitkä välimatkaKaukosäädin ei tähtää signaalin vastaanottimeen laitteessa.Paristoissa ei ole virtaa		Tuo kaukosäädin lähemmäs ilmastointilaitetta ja suuntaa se signaalin vastaanottimeen.Vaihda paristot
Jos ilmastointilaitteen kanssa on ongelmia, katso alla oleva vianetsintätaulukko. Jos mikään alla olevista ratkaisuista ei toimi, ota yhteyttä jälleenmyyjään ilmastointilaitteen huoitoa varten.

Virhekoodit SYY RATKAISU
E0	Huonelämpötila-anturin vika	Tuote on palautettava jälleenmyyjälle huoltoa varten.
E2	Vesisäiliö täynnä viilennyksen aikana	Irrota kumitulppa ja tyhjennä vesi.
E3 Höyrystimen lämpöti	a-anturin vika Tuote on palautettava jälleenmyyjälle huoltoa varten.

Takuu

Kuluttajan takuu on kaksi vuotta tuotantovikojen osalta. Huomaathan, että takuu on voimassa kuittia vastaan. Takuu on voimassa vain, jos tuotetta käytetään tässä käyttöohjeessa olevien ohjeiden ja turvallisuusvaroitusten mukaisesti. Takuu ei kata vahinkoja, jotka johtuvat tuotteen virheellisestä käsittelystä.

HUOMAA: Kahden vuoden takuu koskee vain kuluttajia, ei laitteen kaupallista käyttöä.

TEKNISET TIEDOT	AC Venezia Silver 18K Duo
Jäähdytysteho 5,2 KW
Lämmitysteho 4,7 kW	____
Virrankulutus 2,0 kW
Virrankulutus: Lämmitys 2,0 kW	____
Ilmavirtaus: 680 m3/h
Energialuokka A
Kosteudenpoisto 52,8 l/vrk
Lämpötilan asetusalue	16–31 °C
Käyttölämpötila	18–43 °C
EER 2,6
Kylmäainekaasu R290/300g
Melutaso desibeleinä	56 dB / 65 dB
Paino 32 kg
Mitat mm, L x S x K	376x490x768

*Oikeus teknisiin muutoksiin ja parannuksiin pidätetään. Kaikki arvot ovat likimääräisiä ja voivat vaihdella ulkoisten olosuhteiden, kuten lämpötilan, ilmanvaihdon ja kosteuden mukaisesti.

HUOM!

Rekisteröi tuotteesi osoitteessa www.warranty-woods.com ja lue, miten voit saada laajennetun takuun. Katso lisätietoja osoitteesta www.woods.se.

Suositeltavat käyttöolosuhteet

Viilennyksen paras käyttölämpötila on 18–35 °C. Laite toimii korkeintaan 43 °C:ssa. Sulake: φ3.6x10mm,3.15A,250 VAC.

AC Venezia Silver 18K Duo on seuraavien standardien teknisten vaatimusten mukainen:

LVD: 2014/35/EU	EMC:2014/30/EU
EN 60335-2-40: 2003 + A11: 2004	EN IEC 55014-1:2021
+A12: 2005 + A1: 2006 + A2: 2009	EN IEC 55014-2:2021
+A13: 2012	EN IEC 61000-3-2:2019+A1:2021
EN 60335-1: 2012 + A11; 2014 + A13; 2017 + A1: 2019	EN 61000-3-11:2019
+A14: 2019
+A2: 2019+A15:2021
EN 62233: 2008

*Merkinnän mukaisesti tuotetta ei saa hävittää talousjätteen mukana EU:n alueella. Kierrätä tuote vastuullisesti ja edistä materiaalien kestävää käyttöä. Samalla ehkäiset valvomattoman jätteiden hävittämisen aiheuttamia riskejä ympäristölle ja ihmisten terveydelle. Jos haluat palauttaa laitteen, käytä palautus- ja keräysjärjestelmiä tai ota yhteyttä siihen jälleenmyyjään, jolta tuote on ostettu. He voivat kierrättää tuotteen ympäristöystävällisesti.

*Käytettyjä paristoja ei saa hävittää kotitalo usjätteen mukana, sillä ne saattavat sisältää myrkyllisiä aineita ja raskasmetalleja, jotka voivat olla haitallisia ympäristölle ja ihmisten terveydelle. Palauta tyhjät paristot asianmukaiseen kierrätyslaitokseen.

„WOOD'S“ - ŠVARIAM IR SVEIKAM ORUI PATALPOSE

Laste ja haavatavate isikute ohutus

HOIATUS
