Type	Climatisation mobile monobloc
Marque	WOODS
Modèle	AC Venezia 18K Duo (Silver)
Dimensions (L x P x H)	376 x 490 x 768 mm
Poids	32 kg
Alimentation	220-240 V ~ 50 Hz
Capacité de refroidissement	5,2 kW
Capacité de chauffage	4,7 kW
Consommation électrique (froid/chaud)	2,0 kW
Débit d'air	680 m³/h
Classe énergétique	A
Déshumidification	52,8 L/24h
Plage de température réglable	16 °C à 31 °C
Plage de fonctionnement	18 °C à 43 °C
Réfrigérant	R290 (Propane) - 300 g
Niveau sonore (max)	65 dB
Fonctions	Refroidissement, chauffage, déshumidification, ventilateur, conservation d'énergie, mode veille, oscillation automatique, nettoyage automatique
Télécommande	Oui, avec piles AAA
Filtre	Lavable, nettoyage conseillé toutes les 2 semaines
Garantie	2 ans (consommateur)
Surface minimale de la pièce	15 m² (pour l'installation)
Accessoires fournis	Tuyau d'évacuation, kit fenêtre, adaptateur, télécommande, piles, bondes

FOIRE AUX QUESTIONS - AC Venezia 18K Duo WOODS

Comment installer le tuyau d'évacuation ?

Fixez le tuyau d'évacuation au connecteur rond en vissant dans le sens antihoraire (au moins 3 tours). L'autre extrémité se visse sur l'adaptateur. Placez le tuyau vers l'extérieur par une fenêtre ou une porte. Utilisez le kit fenêtre pour une installation stable.

Comment nettoyer le filtre à air ?

Retirez le filtre situé sur le panneau arrière. Lavez-le à l'eau tiède avec un détergent doux ou aspirez-le. Laissez sécher complètement avant de le remettre en place. Nettoyez-le au moins toutes les deux semaines pour éviter des dommages.

Que faire si le réservoir d'eau est plein ?

L'unité s'arrête et un voyant s'allume. Dévissez le bouchon de vidange et videz l'eau. Replacez le bouchon et redémarrez l'appareil. Pour un drainage continu, vous pouvez fixer un tuyau de 13 mm.

Que signifie le code d'erreur E0 ?

Le code E0 indique une défaillance du capteur de température ambiante. Vous devez retourner le produit au revendeur pour réparation.

Comment utiliser la télécommande ?

Installez deux piles AAA dans la télécommande en respectant les polarités. Dirigez-la vers le récepteur de l'unité. Les boutons permettent de régler la température, le mode, la vitesse, la minuterie et le mode veille.

Quel réfrigérant est utilisé et est-il dangereux ?

Le réfrigérant est le R290 (Propane), un gaz inflammable. L'appareil doit être installé dans une pièce de plus de 15 m². En cas de fuite, aérez la pièce et éloignez toute flamme ou source d'inflammation.

Comment démarrer le mode chauffage ?

Appuyez sur le bouton MODE jusqu'à afficher "Heat". Réglez la température souhaitée entre 16°C et 31°C avec les flèches. Vous pouvez aussi ajuster la vitesse du ventilateur avec le bouton SPEED.

Que faire si l'unité fait du bruit ?

Vérifiez que l'unité est placée sur une surface plane et ferme. Un sol irrégulier peut amplifier le bruit. Assurez-vous que les roulettes sont bien en contact avec le sol.

Comment régler la minuterie ?

Appuyez sur le bouton TIMER lorsque l'unité est en marche pour programmer l'arrêt, ou lorsqu'elle est éteinte pour programmer le démarrage. Utilisez les flèches haut/bas pour régler le temps souhaité.

Comment stocker l'appareil en fin de saison ?

Videz le réservoir d'eau, puis faites fonctionner l'unité en mode ventilateur pendant une demi-journée pour sécher l'intérieur. Débranchez, retirez le tuyau d'évacuation, nettoyez le filtre et rangez le tout dans un endroit sec. Retirez les piles de la télécommande.

MODE D'EMPLOI AC Venezia 18K Duo WOODS

FR Guide d'instructions

EE Kasutusjuhend

La marque Wood's est née avec la famille Wood's il y a plus de 65 ans dans la ville canadienne de Guelph, dans l'Ontario. C'est là que Wood's a commencé à développer et à fabriquer des déshumidificateurs en 1950. Depuis, Wood's a aidé plusieurs centaines de milliers de foyers à empêcher les dommages provoqués par l'humidité et la moisissure et à respirer un air plus propre.

Nos climatiseurs portatifs conviennent à une utilisation dans la plupart des climats, où la capacité est bonne même à différents niveaux de températures et d'humidité. Nos déshumidificateurs obtiennent de très bons résultats dans des lieux chauds, comme les pièces de vie, les bureaux ou les chambres. La quantité d'air chaud retirée par le climatiseur dépend de la température, du niveau d'humidité et du lieu d'installation. Les conditions météorologiques extérieures peuvent également affecter les performances de votre climatiseur. Les climatiseurs de Wood's sont sûrs et ont été conçus pour une utilisation continue pendant de nombreuses années.

COMMENT FONCTIONNE L'UNITÉ DE CLIMATISATION ?

La pression basse produit de l'air froid L'élément principal du climatiseur est un réfrigérant, qui est converti en gaz à basse pression. Le processus « crée du froid », qui est transmis vers l'intérieur, tout en maintenant l'air chaud à l'extérieur. Un réfrigérant liquide traverse une vanne d'expansion et s'écoule dans un tuyau où la pression est basse.

Le réfrigérant s'évapore et se transforme en gaz. Le processus absorbe la chaleur environnante et le tuyau est refroidi. Un ventilateur souffle l'air froid dans la pièce.

Le gaz traverse un compresseur, qui augmente la pression et convertit le gaz en liquide.

Lors de ce processus, la chaleur est libérée, qui est conduit aux tuyaux sur le côté opposé et soufflée par un ventilateur. Un thermostat éteint l'unité lorsque l'air intérieur est assez froid.

1. AVERTISSEMENTS DE SÉCURITÉ

Matériau inflammable. Cet appareil contient du R290/Propane, un réfrigérant inflammable.

Consulter ce manuel pour les informations de sécurité.

e le manuel technique

Lire le manuel de l'opérateur.

INFORMATIONS DE SÉCURITÉ

Avant l'installation et l'utilisation de l'appareil, lire attentivement les instructions fournies. Le fabricant n'est pas responsable en cas de blessures ou de dommages découlant d'une mauvaise installation et une utilisation incorrecte. Toujours conserver les instructions avec l'appareil pour s'y reporter ultérieurement.

Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque de blessure ou d'invalidité permanente.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sous surveillance ou à condition d'avoir reçu ou des instructions concernant l'utilisation de l'appareil de manière sûre et d'avoir compris les dangers impliqués.

Ne pas laisser les enfants jouer avec l'appareil.

Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence. Tenir tous les emballages éloignés des enfants.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Sécurité générale

Cet appareil est destiné à être utilisé dans les applications domestiques et similaires, telles que : Pièce familiale, pièce de vie, cuisine du personnel dans les magasins, bureaux et autres environnements de travail. La plaque signalétique est située sur le côté ou l'arrière du climatiseur. Maintenir les ouvertures de ventilation dégagées.

Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. L'appareil ne doit pas être entreposé dans une pièce avec des sources inflammables opérationnelles (par exemple, des flammes nues, un appareil à gaz ou un radiateur électrique). Ne pas percer ni brûler.

Tenir compte du fait que les réfrigérants n'ont pas d'odeur. Ne pas utiliser de pulvérisation

d'eau ni de vapeur pour nettoyer l'appareil. Nettoyer l'appareil à l'aide d'un chiffon doux humide. Utiliser uniquement des détergents neutres. Ne pas utiliser de produits abrasifs, de tissus de nettoyage abrasifs, de solvants ou d'objets métalliques.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son centre de service agréé ou des personnes qualifiées du même type pour éviter tout danger.

CONSIGNES DE SÉCURITÉ Installation AVERTISSEMENT

Cet appareil ne doit être installé que par une personne qualifiée. Enlever tout l'emballage.

Ne pas installer ni utiliser un appareil endommagé. L'appareil doit être installé, utilisé et entreposé dans une pièce d'une surface de plancher supérieure à 15 m². Respecter les instructions d'installation fournies avec l'appareil.

Toujours déplacer l'appareil avec précaution car il est lourd. Toujours porter des gants de sécurité. Tenir compte du fait que les réfrigérants n'ont pas d'odeur.

Veiller à ce que l'air puisse circuler autour de l'appareil.

Attendre au moins 4 heures avant de brancher l'appareil à l'alimentation, afin de permettre à l'huile de revenir dans le compresseur.

Ne pas installer l'appareil à proximité de radiateurs ou d'autres sources de chaleur.

Ne pas installer l'appareil exposé à lumière directe du soleil.

Raccordement électrique

AVERTISSEMENT

Risque d'incendie et de choc électrique.

L'appareil doit être raccordé à une prise de terre.

Vérifier que les informations électriques de la plaque signalétique correspondent à l'alimentation électrique. Si ce n'est pas le cas, contactez un électricien. Toujours utiliser une prise antichoc correctement installée.

Ne pas utiliser d'adaptateurs multi-fiches ni de rallonges.

Veiller à ne pas endommager les composants électriques (p. ex. fiche secteur, câble secteur).

Contacter le centre de service agréé ou un électricien pour changer les composants électriques.

Le câble secteur doit rester sous le niveau de la fiche secteur.

Brancher la fiche secteur à la prise secteur uniquement à la fin de l'installation.

Veiller à ce qu'il soit possible d'accéder à la prise de courant après l'installation.

Ne pas tirer sur le câble secteur pour débrancher l'appareil.

Toujours tirer sur la prise secteur.

Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures, de chocs électriques ou d'incendie. Ne pas changer la spécification de cet appareil.

Veiller à ne pas endommager le circuit de réfrigérant. Il contient du propane (R290), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

Si le circuit de réfrigérant est endommagé, vérifier qu'il n'y a pas de flammes ni de sources d'inflammation dans la pièce. Ventiler la pièce.

Ne pas placer de produits inflammables ou d'objets imbibés de produits inflammables près de l'appareil ou dessus.

Mise au rebut

AVERTISSEMENT

Risque de blessure.

Débrancher l'appareil de l'alimentation secteur.

Couper le câble secteur et le mettre au rebut.

Le circuit de réfrigérant de cet appareil est sans danger pour la couche d'ozone. Contacter l'autorité municipale pour savoir comment mettre correctement l'appareil au rebut.

Ne pas endommager la partie de l'unité de réfrigération qui se trouve près de l'échangeur de chaleur.

RÉGLAGE DU CLIMATISEUR POUR INSTALLATION

FR

IMPORTANT :

2. Installation

AVANT LA PREMIÈRE UTILISATION

Laissez la machine en position droite pendant 4 heures avant l'utilisation

Sélectionner un emplacement

Important

1. Ce climatiseur peut être déplacé à l'intérieur de manière commode ; maintenez l'unité droite lors de son déplacement. Le climatiseur sera placé sur une surface plate.

Ne pas installer ou faire fonctionner ce climatiseur dans une salle de bain ou un autre environnement humide.

Étant donné que le climatiseur est sur roues, il est aisé de le changer de place. Lorsque la chaleur augmente, il suffit de déplacer votre climatiseur portatif dans la pièce pour refroidir rapidement l'espace. Le climatiseur doit être utilisé dans une pièce fermée pour être le plus efficace possible. Fermez toutes les portes, fenêtres et autres ouvertures de la pièce. L'efficacité du climatiseur dépend de la température et du niveau d'humidité.

1. Placez le climatiseur dans un endroit qui ne bloque pas la circulation d'air à travers la partie avant de l'unité.

2. Un climatiseur fonctionnant dans une pièce aura peu ou pas d'effet sur le séchage d'une zone de rangement fermée adjacente comme une armoire, à moins qu'il n'y ait une circulation d'air adéquate dans et hors de la zone. Un climatiseur portatif évacue la chaleur de l'unité avec un tuyau de ventilation à travers une fenêtre ou une soupape d'air d'échappement.

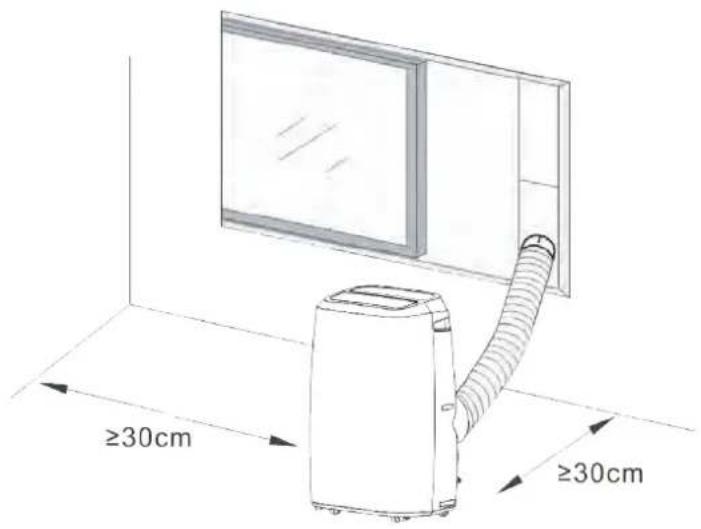

3. Il faut prévoir 30 cm de distance entre le climatiseur et l'objet le plus proche. Voir l'image pour référence.

3. Description du produit

A

1. Tuyau d'échappement
2. Connecteur de fenêtre
3. Adaptateur de logement
4. Kit fenêtre
5. Goujon
6. Piles
7. Télécommande
8. Tuyau d'évacuation de l'eau Longueur: 1m Diamètre: 16mm

B

1. Images du produit

C.

1. Grille
2. Panneau de commande
3. Couvercle avant
4. Roulette
5. Entrée d'air
6. Sortie de vidange
7. Sortie d'air
8. Câble d'alimentation
9. Sortie de vidange

D

1. Images de l'arrière du produit

E

1. Image du dessus du produit

F

1. Refroidissement
2. Déshumidification
3. Ventilateur
4. Température en degrés centigrades
5. Haute vitesse du ventilateur
6. Vitesse moyenne du ventilateur
7. Basse vitesse du ventilateur
8. Réservoir d'eau plein
9. Marche/arrêt
10. Augmentation de la température
11. Réduction de la température
12. Mode de fonctionnement
13. Marche/arrêt de la minuterie
14. Oscillation automatique
15. Mode de veille
16. Chauffage

1. 10. Vitesse du ventilateur

G

1. Image du côté du produit et mode d'oscillation

H

1. Diagramme schématique du nettoyage de la crépine

|

1. Marche/arrêt
2. Marche/arrêt de la minuterie
3. MODE de fonctionnement
4. Réduction de la température
5. Augmentation de la température
6. Vitesse
7. Mode de veille
8. Oscillation automatique

J

1. Installation/remplacement des piles

K

1. Fixez les deux extrémités du tuyau d'échappement dans le connecteur de tuyau.
2. Introduction à l'installation du tuyau d'échappement

L

M

1. Installation du kit fenêtre coulissant

N

1. Mon tre comment la prise doit être située pour l'installation du kit fenêtre coulissant

0

1. Connexion du tuyau de vidange

P

1. Image de la sortie d'eau

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPTIONS D'INSTALLATION

Installation

Si l'unité a été transportée à l'horizontale, maintenez-la en position droite pendant 4 heures avant de l'utiliser.

Placez l'unité sur une surface plane et solide. N'installez pas l'unité dans une salle de bain ou autres environnements humides. Assurez-vous que le débit d'air n'est pas bloqué, maintenez toujours une distance de 50 cm par rapport aux surfaces environnantes.

INSTALLER LE TUYAU D'ÉCHAPPEMENT

1. Étendez une extrémité du tuyau d'échappement, vissez l'extrémité sans fente du connecteur rond dessus dans le sens antihoraire au moins 3 tours.
2. Étendez une autre extrémité du tuyau d'échappement, vissez l'adaptateur dessus dans le sens antihoraire au moins 3ours.
3. Étendez le tuyau d'échappement et conduisez-le à l'extérieur à travers une porte ou une fenêtre.

UTILISER LE KIT FENÊTRE

1. Pour utiliser le kit fenêtre, ouvrez la fenêtre et placez le kit fenêtre à l'horizontale ou à la verticale, en fonction de la fenêtre.
2. Ajustez la longueur du kit fenêtre et fixez-le avec les vis.
3. Fermez la fenêtre et fixez l'adaptateur sur le tuyau d'échappement au kit fenêtre.

UTILISER LE KIT FENÊTRE

Avant d'utiliser votre télécommande, installez les piles AAA dans la télécommande.

1. Appuyez et faites glisser le couvercle de batterie au dos de la télécommande, puis vous pouvez enlever le couvercle.
2. Insérez deux nouvelles piles AAA alcalines dans le compartiment à batteries, en respectant la bonne polarité.
3. Remettez le couvercle de la batterie, en veillant à ce que les pattes de verrouillage s'enclenchent correctement.

Utilisez uniquement des batteries alcalines. N'utilisez pas de batteries rechargeables. Lorsque que vous remplacez des batteries, remplacez toujours les deux batteries par de nouvelles batteries, ne mélangez pas

les batteries anciennes et nouvelles. Si vous ne comptez pas utiliser le climatiseur pendant une longue période, retirez les batteries de la télécommande.

1. Démarrer l'unité. Appuyez sur le bouton d'ALIMENTATION pour démarrer et arrêter l'unité.
2. Sélectionnez le mode. L'unité possède 4 modes différents : refroidissement, déshumidification, conservation d'énergie et mode ventilateur. Appuyez sur MODE sur le panneau de commande ou la télécommande pour sélectionner le mode.
3. Mode de refroidissement : Réglez la température souhaitée avec les flèches sur le panneau de commande ou la télécommande. La température réglée s'affiche à l'écran.
   Fonction chauffage
4. Appuyez sur le bouton "Mode" jusqu'à ce que la mention "Heat" s'affiche.
5. Appuyez sur le bouton "DOWN" ou "UP" pour sélectionner la température souhaitée. (16°C - 31°C)
6. Appuyez sur le bouton " SPEED "
   pour sélectionner vitesse de ventilation.
7. Déshumidifier En mode déshumidification, le ventilateur fonctionnera uniquement à basse vitesse. La température ne peut pas être réglée.
8. Mode ventilateur. Le compresseur s'arrête et seul le ventilateur fonctionne. La température ne peut pas être réglée.

9. Mode de conservation d'énergie. Faible consommation d'énergie en mode Conservation d'énergie. Lorsque la température ambiante est plus élevée que la température réglée, l'unité fonctionne en mode refroidissement. Lorsque la température ambiante atteint la température réglée, le compresseur cesse de fonctionner et le ventilateur supérieur cesse également de fonctionner. Au bout de 2 minutes et 30 secondes, le ventilateur supérieur fonctionnera à basse vitesse pendant 30 secondes. Si le compresseur ne démarre pas (c'est-à-dire que la température ambiante est inférieure à la température réglée), le ventilateur supérieur fonctionnera dans ce mode à plusieurs reprises (arrêt pendant 2 minutes 30 secondes / fonctionnement à faible régime pendant 30 secondes).

10. Régler la minuterie

- Pour régler la minuterie sur arrêt, appuyez sur le bouton MINUTERIE lorsque l'unité fonctionne.

• Pour régler la minuterie sur démarrer, appuyez sur le bouton MINUTERIE lorsque l'unité est éteinte.
  Réglez le temps avec les flèches haut et bas sur le panneau de commande ou la télécommande. Lorsque la minuterie est activée, un voyant s'affiche sur le panneau de commande.
• Régler la vitesse du ventilateur. Appuyez sur le bouton VITESSE sur le panneau de commande pour choisir la vitesse du ventilateur. Sur la télécommande, appuyez sur le bouton VENTILATEUR pour choisir la vitesse du ventilateur.
• Celsius/Fahrenheit Sur le panneau de commande, appuyez sur les flèches haut et bas en même temps que vous basculez entre Celsius et Fahrenheit.
• Mode de veille. Utilisez le mode de veille pendant la nuit et l'unité ne perturbera pas votre sommeil. En mode de veille, appuyez sur MINUTERIE et UP simultanément pour passer en mode de veille. Sur la télécommande, appuyez sur le bouton de VEILLE. Appuyez de nouveau pour désactiver. En mode chauffage, quand vous appuyez sur la touche SLEEP pour régler la température, celle-ci diminuera de 1°C après une heure et au maximum de 2°C après 2 heures.
• Fonction d'oscillation automatique. Appuyez sur le bouton MINUTERIE et VITESSE en même temps pour activer la fonction d'oscillation. Sur la télécommande, appuyez sur le bouton d'oscillation automatique. Appuyez de nouveau pour désactiver.
• Fonction de nettoyage automatique. Appuyez sur le bouton de NETTOYAGE AUTOMATIQUE sur la télécommande pour nettoyer l'unité en interne. L'unité nettoiera pendant 3 minutes avant de s'éteindre.

FONCTIONS DE PROTECTION

Dégivrage automatique

L'unité se dégivrera automatiquement lorsque nécessaire. En mode dégivrage, l'écran affiche E4 et aucun bouton n'est actif, hormis le bouton d'ALIMENTATION.

Protection du compresseur

L'unité possède une fonction de protection du compresseur causant un délai du démarrage de 3 minutes, après le démarrage de l'unité.

FONCTION DES MODES DE FONCTIONNEMENT ET DESCRIPTIONS D'INSTALLATION

Alarme de réservoir d'eau plein

Lorsque le réservoir d'eau est plein, l'unité cessera de marcher. Un voyant de réservoir d'eau plein s'affiche à l'écran et une alarme sonore est activée. Videz le réservoir d'eau plein et redémarrez l'unité.

Instruction de drainage de l'eau

Videz le réservoir d'eau

Dévissez le couvercle de drainage et en-levez le bouchon d'eau. Videz le réservoir d'eau et rattachez le bouchon d'eau et le couvercle de drainage.

Remarques :

• Déplacez l'unité soigneusement pour éviter les fuites.
• Inclinez l'unité légèrement vers l'arrière lors du drainage.
• Bloquez le trou de drainage dès que possible avant que le bac ne soit plein, s'il ne peut pas contenir toute l'eau dans l'unité, afin d'éviter des fuites d'eau et de mouiller le sol ou le tapis.
• Le bouchon d'eau et le couvercle de drainage doivent être bien serrés, afin d'éviter que les nouveaux condensats mouillent le sol ou le tapis lorsque l'unité se remet en marche.

Connector un tuyau d'eau pour un drainage continu

Dévissez le couvercle de drainage et enlevez le bouchon d'eau. Fixez un tuyau d'eau de 13 mm au tuyau sur l'unité. Menez l'autre extrémité du tuyau d'eau à une vidange. Assurez-vous que l'eau peut être vidangée vers le bas.

Remarques :

• Il convient d'installer un tuyau d'eau lorsqu'il n'y a pas d'eau dans le bac.
• Il est suggéré de ne pas utiliser de drainage continu lorsque l'unité est en mode REFROIDISSEMENT, afin d'assurer qu'il y a suffisamment de recyclage d'eau dans l'unité pour augmenter les effets de refroidissement du système.
• Placez le tuyau de vidange dans un lieu accessible, pas plus haut que le trou de drainage et maintenez le tuyau de vidange droit sans flexion.

- Conservez le couvercle de drainage et son bouchon en lieu sûr lorsque le drainage continu est adopté.

Le filtre à air

Le filtre à air empêche la poussière et la saleté de pénétrer dans la machine, ce qui prolonge sa durée de vie. Il est important de nettoyer régulièrement le filtre. Sinon l'unité pourrait être sérieusement endommagée. Par conséquent, nettoyez les filtres au moins une fois toutes les deux semaines.

Nettoyage du filtre

1. Enlevez le filtre.
2. Lavez-le à l'eau tiède avec un produit nettoyant doux. Le filtre peut également être nettoyé à l'aide d'un aspirateur.
3. Laissez sécher le filtre et remettez-le en place.

Installation du filtre

Orientez l'extrémité du filtre vers la fente, puis poussez doucement le filtre dans la fente.

Remarques :

• Veillez à installer le filtre sur le panneau latéral, puis le filtre sur le panneau arrière.
• Installez le filtre dans le sens opposé au retrait.
• Mettez le filtre en place doucement, afin d'éviter de l'endommager.

Il est très important de nettoyer régulièrement le filtre ; sinon le climatiseur pourrait perdre de sa capacité et même être sérieusement endommagé.

Instructions de stockage

Stockage de la télécommande

1. Insérez la télécommande dans le compartiment intégré dans le côté gauche de l'unité.
2. Appuyez doucement sur la partie inférieure du compartiment intégré pour l'ouvrir et sortez la télécommande.

Stockage en fin de saison

1. Dévissez le couvercle de vidange et

sortez le bouchon pour vider complètement l'eau.

1. Maintenez l'unité en état de marche en mode ventilateur pendant une demi-journée pour sécher complètement l'intérieur de l'unité et l'empêcher de moisir.
2. Éteignez l'unité, tirez le bouchon, puis enroulez le cordon d'alimentation autour de la colonne de bobinage de fil, insérez le bouchon dans le trou de fixation universel au panneau arrière de l'unité, installez le bouchon d'eau et le couvercle de vidange.
3. Retirez l'ensemble du tuyau d'échappement, nettoyez-le et conservez-le en lieu sûr.

Remarques :

• Tenez l'ensemble du tuyau d'échappement à deux mains lors du retrait.

• Poussez les fixations de côté sur la sortie d'air d'échappement avec les pouces, puis sortez l'ensemble du tuyau d'échappement.

• Emballez correctement le climatiseur dans un sac en plastique souple et mettez-le dans un endroit sec en assurant que la poussière ne puisse pas pénétrer dans l'unité et tenez hors de portée des enfants.

• Sortez les batteries de la télécommande et conservez-la en lieu sûr.

Remarque :

• Assurez-vous que l'unité est stockée dans un lieu sec.
• Tous les accessoires de l'unité seront protégés ensemble correctement.

Entretien

Pour en savoir plus sur la manière de nettoyer votre unité, rendez-vous sur woods. se. Nettoyez l'unité avec un chiffon doux humide. N'utilisez pas de solvants ou des produits de nettoyage abrasifs car cela pourrait endommager l'unité.

Révision

Si le climatiseur nécessite un entretien, vous devez d'abord contacter votre reven- deur local. Une preuve d'achat vous sera demandée pour toute réclamation sous garantie.

PROBLÈME CAUSE SOLUTION
L’unité de parvient pas à démarrer	Défaillance d’alimentationLe réservoir d’eau est plein et son icône s’allumeTempérature ambiante trop basse ou trop élevéeLa température ambiante est inférieure à la température réglée en mode refroidissement.	Branchez l’unité à une prise de courant sous tension et allumez-laVidangez l’eau se trouvant dans l’unité.Il est recommandé d’utiliser cette unité entre 8-35Changez la température réglée
Mauvais effets de refroidissement	Il n’y a pas de lumière directe du soleilLes portes et les fenêtres sont ouvertes, la pièce est encombrée ou il y a d’autres sources de chaleurFiltre saleEntrée d’air ou sortie d’air bouchée	Fermez le rideau de la fenêtreFermez la porte et la fenêtre, retirez d’autres sources de chaleurNettoyez ou remplacez le maillage du filtreÉliminez le blocage
Niveau sonore élevé L’unité est placée sur une surface irrégulière.		Placez l’unité sur une surface ferme et solide (peut réduire le bruit)
Le compresseur ne fonctionne pas	Initiation de la protection de surchauffe	Attendez que la température diminue, l’unité redémarrera automatiquement
La télécommande ne fonctionne pas	Distance trop longueLa télécommande n’a pas visé le récepteur de signaux sur l’unité.Les piles n’ont pas d’électricité	Approchez la télécommande du climatiseur et orientez-la vers le récepteur de signaux sur l’unité.Remplacez les piles
En cas de problèmes avec votre climatiseur, veuillez consulter les informations de dépannage ci-dessous. Si aucune des recommandations ne fonctionne, veuillez contacter votre détaillant pour la révision de votre climatiseur.

Codes d’erreur CAUSE SOLUTION
E0 Défaillance du capteur de température ambiante		Le produit doit être retourné au revendeur pour réparation.
E2	Réservoir d’eau plein lors du refroidissement	Retirez le bouchon en caoutchouc et vidangez l’eau.
E3 Défaillance du capteur de température de l’évaporateur		Le produit doit être retourné au revendeur pour réparation.

Garanties

Garantie consommateur de 2 ans contre les défauts de production. Veuillez noter que la garantie est uniquement valable en produisant un reçu. La garantie est uniquement valable si le produit est utilisé conformément aux instructions et aux avertissements de sécurité indiqués dans ce manuel. La garantie ne couvre pas les dommages causés par la manipulation inadaptée du produit.

REMARQUE : La garantie de 2 ans est uniquement applicable aux consommateurs et pas à l'utilisation commerciale de l'unité.

CARACTÉRISTIQUES TECHNIQUES	AC Venezia Silver 18K Duo
Capacité de refroidissement	5,2 KW
Puissance de chauffage rendue	4,7 KW
Consommation d'alimentation	2,0 KW
Consommation électrique en mode chauffe 2,0 KW	____
Débit d'air :	680 m3/h
Classe d'énergie A
Déshumidification	52,8 L/24 h
Réglage de température 16-31 °C
Température de fonctionnement	18-43 °C
EER 2,6
Gaz réfrigérant R290/300 g
Niveau sonore en décibels	56 dB/65 dB
Poids	32 kg
Dimensions en mm, L x B x H	376x490x768

*Des modifications et des améliorations techniques peuvent être apportées. Toutes les valeurs sont approximatives et peuvent varier en raison des circonstances externes telles que la température, la ventilation et l'humidité.

AC Venezia Silver 18K Duo est conforme aux exigences techniques des normes suivantes :

LVD:2014/35/EU

EN 60335-2-40:2003+A11:2004

+A12:2005+A1:2006+A2:2009

+A13:2012

EN 60335-1:2012+A11:2014+A13:2017+A1:

2019+A14:2019

+A2:2019

EN 62233:2008

EMC:2014/30/EU EN

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 61000-3-11:2019

REMARQUE!

Inscrivez-vous sur le site www.warranty-woods.com et découvrez comment prolonger la garantie. Rendez-vous sur www.woods.se pour plus d'informations.

Limites conseillées lors de l'utilisation

La meilleure température ambiante de fonctionnement pour le refroidissement est comprise entre 18 et 35 °C. L'unité fonctionne jusqu'à +43 °C. Paramètre de fusible : φ3.6x10mm,3.15A,250 VAC.

FR

*Ce marquage indique que ce produit ne doit pas être éliminé avec d'autres déchets ménagers dans l'UE. Afin d'éviter qu'une mise au rebut incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez l'appareil de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant chez lequel le produit a été acheté. Il peut reprendre ce produit pour un recyclage environnemental sûr.

*Les piles usagées ne doivent pas être jetées avec les ordures ménagères, car elles peuvent contenir des éléments toxiques et des métaux lourds nocifs pour l'environnement et dangereux pour la santé. Rapportez les piles usagées à un centre de recyclage approprié.

ELIJA WOOD'S SI QUIERE DISFRUTAR DE UN AIRE INTERIOR LIMPIO Y SALUDABLE
