KASUTUSJUHEND CORTINA WOODS

TULEOHTLIK MATERJAL.
See seade sisaldab R290/
propaani, tuleohtlikku külmaainet.

Lugege operaatori kasutusjuhendit.

Lugege tehnilist juhendit.

Lugege operaatori kasutusjuhendit.

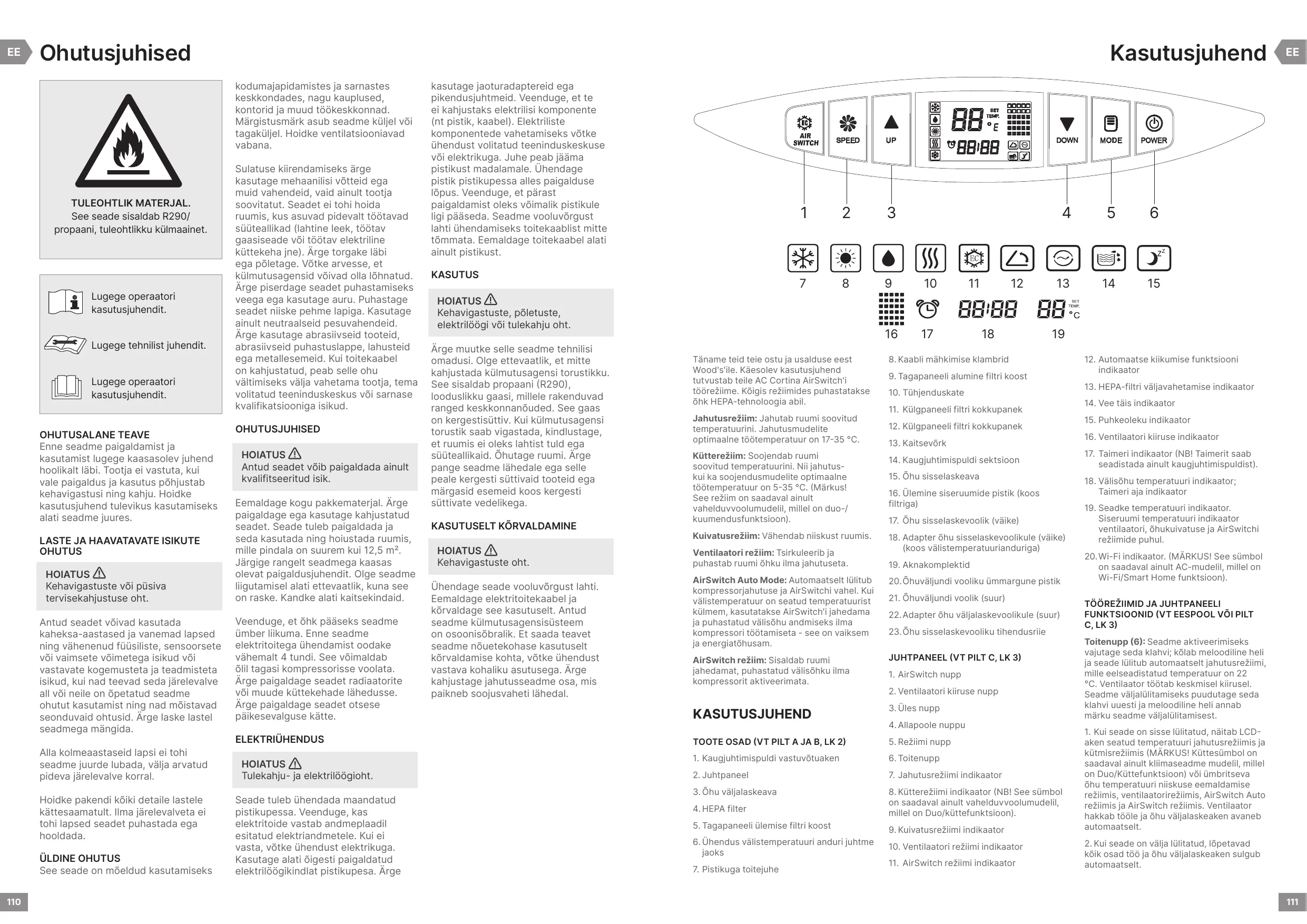

OHUTUSALANE TEAVE

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend hoolikalt läbi. Tootja ei vastuta, kui vale paigaldus ja kasutus põhjustab kehavigastusi ning kahju. Hoidke kasutusjuhend tulevikus kasutamiseks alati seadme juures.

LASTE JA HAAVATAVATE ISIKUTE OHUTUS

HOIATUS

Kehavigastuste või püsiva tervisekahjustuse oht.

Antud seadet võivad kasutada kaheksa-aastased ja vanemad lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega isikud või vastavate kogemusteta ja teadmisteta isikud, kui nad teevad seda järelevalve all või neile on õpetatud seadme ohutut kasutamist ning nad mõistavad seonduvaid ohtusid. Ärge laske lastel seadmega mängida.

Alla kolmeaastaseid lapsi ei tohi seadme juurde lubada, välja arvatud pideva järelevalve korral.

Hoidke pakendi köiki detaile lastele kättesaamatult. Ilma järelevalveta ei tohi lapsed seadet puhastada ega hooldada.

ÜLDINE OHUTUS

See seade on möeldud kasutamiseks kodumajapidamistes ja sarnastes keskkondades, nagu kauplused, kontorid ja muud töökeskkonnad. Märgistusmärk asub seadme küljel või tagaküljel. Hoidke ventilatsiooniavad vabana.

Sulatuse kiirendamiseks ärge kasutage mehaanilisi võtteid ega muid vahendeid, vaid ainult tootja soovitatut. Seadet ei tohi hoida ruumis, kus asuvad pidevalt töötavad süüteallikad (lahtine leek, töötav gaasiseade või töötav elektriline küttekeha jne). Ärge torgake läbi ega põletage. Võtke arvesse, et külmutusagensid võivad olla lõhnatud. Ärge piserdage seadet puhastamiseks veega ega kasutage auru. Puhastage seadet niiske pehme lapiga. Kasutage ainult neutraalseid pesuvahendeid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid. Kui toitekaabel on kahjustatud, peab selle ohu vältimiseks välja vahetama tootja, tema volitatud teeninduskeskus või sarnase kvalifikatsiooniga isikud.

OHUTUSJUHISED

HOIATUS ⚠️!

Antud seadet võib paigaldada ainult kvalifitseeritud isik.

Eemaldage kogu pakkematerjal. Ärge paigaldage ega kasutage kahjustatud seadet. Seade tuleb paigaldada ja seda kasutada ning hoiustada ruumis, mille pindala on suurem kui 12,5 m². Järgige rangelt seadmega kaasas olevat paigaldusjuhendit. Olge seadme liigutamisel alati ettevaatlik, kuna see on raske. Kandke alati kaitsekindaid.

Veenduge, et öhk pääseks seadme ümber liikuma. Enne seadme elektritoitega ühendamist oodake vähemalt 4 tundi. See võimaldab ölil tagasi kompressorisse voolata. Ärge paigaldage seadet radiaatorite või muude küttekehade lähedusse. Ärge paigaldage seadet otsese päikesevalguse kätte.

ELEKTRIÜHENDUS

HOIATUS

Tulekahju- ja elektrilöögioht.

Seade tuleb ühendada maandatud pistikupessa. Veenduge, kas elektritoide vastab andmeplaadil esitatud elektriandmetele. Kui ei vasta, võtke ühendust elektrikuga. Kasutage alati õigesti paigaldatud elektrilöögikindlat pistikupesa. Ärge

kasutage jaoturadaptereid ega pikendusjuhtmeid. Veenduge, et te ei kahjustaks elektrilisi komponente (nt pistik, kaabel). Elektriliste komponentede vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga. Juhe peab jääma pistikust madalamale. Ühendage pistik pistikupessa alles paigalduse lõpus. Veenduge, et pärast paigaldamist oleks võimalik pistikule ligi pääseda. Seadme vooluvõrgust lahti ühendamiseks toitekaablist mitte tömmata. Eemaldage toitekaabel alati ainult pistikust.

KASUTUS

HOIATUS

Kehavigastuste, põletuste, elektrilöögi või tulekahju oht.

Ärge muutke selle seadme tehnilisi omadusi. Olge ettevaatlik, et mitte kahjustada külmutusagensi torustikku. See sisaldab propaani (R290), looduslikku gaasi, millele rakenduvad ranged keskkonnanõuded. See gaas on kergestisüttiv. Kui külmutusagensi torustik saab vigastada, kindlustage, et ruumis ei oleks lahtist tuld ega süüteallikaid. Öhutage ruumi. Ärge pange seadme lähedale ega selle peale kergesti süttivaid tooteid ega märgasid esemeid koos kergesti süttivate vedelikega.

KASUTUSELT KÖRVALDAMINE

HOIATUS ⚠️

Kehavigastuste oht.

Ühendage seade vooluvõrgust lahti. Eemaldage elektritoitekaabel ja kõrvaldage see kasutuselt. Antud seadme külmutusagensisüsteem on osoonisõbralik. Et saada teavet seadme nõuetekohase kasutuselt kõrvaldamise kohta, võtke ühendust vastava kohaliku asutusega. Ärge kahjustage jahutusseadme osa, mis paikneb soojusvaheti lähedal.

AIR SWITCH SPEED UP SET TEMP. 88:88 DOWN MODE POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 88:88 88 SET TEMP. °C

Täname teid teie ostu ja usalduse eest Wood's'ile. Käesolev kasutusjuhend tutvustab teile AC Cortina AirSwitch'i töörežiime. Köigis režiimides puhastatakse öhk HEPA-tehnoloogia abil.

Jahutusrežiim: Jahutab ruumi soovitud temperatuurini. Jahutusmudelite optimaalne töötemperatuur on 17-35 °C.

Kütterežiim: Soojendab ruumi soovitud temperatuurini. Nii jahutuskui ka soojendusmudelite optimaalne töötemperatuur on 5-35 °C. (Märkus! See režiim on saadaval ainult vahelduvvoolumudelil, millel on duo-/kuumendusfunktsioon).

Kuivatusrežiim: Vähendab niiskust ruumis.

Ventilaatori režiim: Tsirkuleerib ja puhastab ruumi õhku ilma jahutuseta.

AirSwitch Auto Mode: Automaatselt lülitub kompressorjahutuse ja AirSwitchi vahel. Kui välistemperatuur on seatud temperatuurist külmem, kasutatakse AirSwitch'i jahedama ja puhastatud välisõhu andmiseks ilma kompressori töötamiseta - see on vaiksem ja energiatõhusam.

AirSwitch režiim: Sisaldab ruumi jahedamat, puhastatud välisõhku ilma kompressorit aktiveerimata.

KASUTUSJUHEND

1. Kaugjuhtimispuldi vastuvõtuaken
2. Juhtpaneel
3. Ōhu väljalaskeava
4. HEPA filter
5. Tagapaneeli ülemise filtri koost
6. Ühendus välistemperatuuri anduri juhtme jaoks

7. Pistikuga toitejuhe

8. Kaabli mähkimise klambrid

9. Tagapaneeli alumine filtri koost
10. Tühjenduskate
11. Külgpaneeli filtri kokkupanek
12. Külgpaneeli filtri kokkupanek
13. Kaitsevörk
14. Kaugjuhtimispuldi sektsioon
15. Ōhu sisselaskeava
16. Ülemine siseruumide pistik (koos filtriga)
17. Ōhu sisselaskevoolik (väike)
18. Adapter õhu sisselaskevoolikule (väike) (koos välistemperatuurianduriga)
19. Aknakomplektid
    20.Õhuväljundi vooliku ümmargune pistik
20. Öhuväljundi voolik (suur)
21. Adapter öhu väljalaskevoolikule (suur)
    23.Õhu sisselaskevooliku tihendusriie

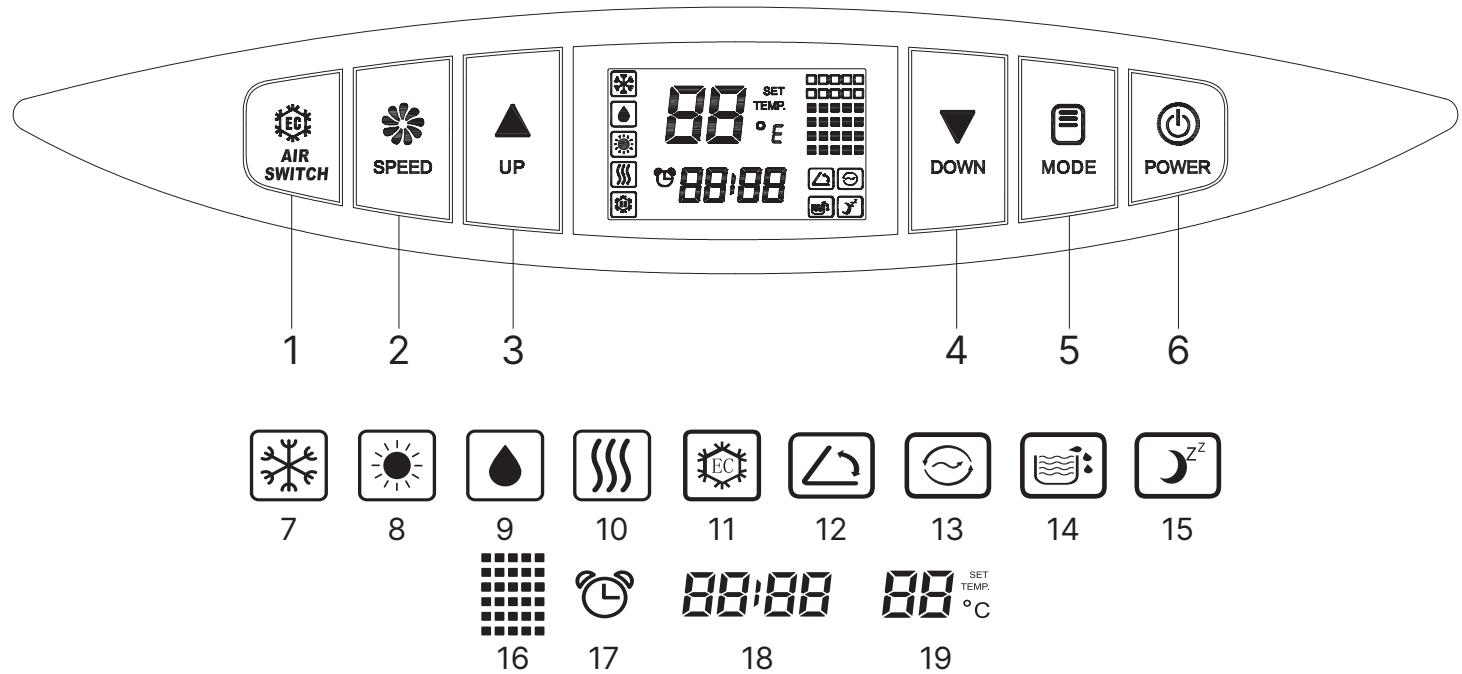

1. AirSwitch nupp
2. Ventilaatori kiiruse nupp
3. Üles nupp
4. Allapoole nuppu
5. Režiimi nupp
6. Toitenupp
7. Jahutusrežiimi indikaator
8. Kütterežiimi indikaator (NB! See sümbol on saadaval ainult vahelduvvoolumudelil, millel on Duo/küttefunktsioon).
9. Kuivatusrežiimi indikaator
10. Ventilaatori režiimi indikaator

11. AirSwitch režiimi indikaator

12. Automaatse kiikumise funktsiooni indikaator

13. HEPA-filtri väljavahetamise indikaator
14. Vee täis indikaator
15. Puhkeoleku indikaator
16. Ventilaatori kiiruse indikaator
17. Taimeri indikaator (NB! Taimerit saab seadistada ainult kaugjuhtimispuldist).
18. Välisõhu temperatuuri indikaator; Taimeri aja indikaator
19. Seadke temperatuuri indikaator. Siseruumi temperatuuri indikaator ventilaatori, õhukuivatuse ja AirSwitchi režiimide puhul.
20. Wi-Fi indikaator. (MÄRKUS! See sümbol on saadaval ainult AC-mudelil, millel on Wi-Fi/Smart Home funktsioon).

TÖÖREŽIIMID JA JUHTPANEELI FUNKTSIOONID (VT EESPOOL VÕI PILT C, LK 3)

Toitenupp (6): Seadme aktiveerimiseks vajutage seda klahvi; kölab meloodiline heli ja seade lülitub automaatselt jahutusrežiimi, mille eelseadistatud temperatuur on 22

°C. Ventilaator töötab keskmisel kiirusel. Seadme väljalülitamiseks puudutage seda klahvi uuesti ja meloodiline heli annab märku seadme väljalülitamisest.

1. Kui seade on sisse lülitatud, näitab LCD-aken seatud temperatuuri jahutusrežiimis ja kütmisrežiimis (MÄRKUS! Küttesümbol on saadaval ainult kliimaseadme mudelil, millel on Duo/Küttefunktsioon) või ümbritseva õhu temperatuuri niiskuse eemaldamise režiimis, ventilaatorirežiimis, AirSwitch Auto režiimis ja AirSwitch režiimis. Ventilaator hakkab tööle ja õhu väljalaskeaken avaneb automaatselt.
2. Kui seade on välja lülitatud, lõpetavad kõik osad töö ja õhu väljalaskeaken sulgub automaatselt.

Kasutusjuhend

Režiimi nupp (5): Režiimi nupp (5): Vajutage nuppu "Režiim", et käia kinnitamiseks läbi olemasolevad režiimid.

• Jahutusrežiim (7): Jahutab ruumi seatud temperatuurini (17-35 °C).
• Kütterežiim (8): Soojendab ruumi seatud temperatuurini (5-35 °C). (MÄRKUS! See režiim on saadaval ainult vahelduvvoolumudelil, millel on Duo/kuumutusfunktsioon).
• Kuivatusrežiim (9): Vähendab niiskust ruumis.
• Ventilaatori režiim (10): Tsirkuleerib ja puhastab ruumi õhku ilma jahutuseta.

MÄRKUS! AirSwitch Auto režiimi ja AirSwitch režiimi kohta vt eraldi jaotist "AirSwitch nupp (1)".

Nupp alla (4): Klöpsake, et vähendada seatud temperatuuri või reguleerida seda allapoole.

Nupp üles (3): Vajutage nuppu, et reguleerida seatud temperatuuri ülespoole.

MÄRKUS! Vajutage 2 sekundi jooksul nuppu Alas (4) või Üles (3), et temperatuuri numbrit pidevalt 0,5-kraadiste intervallidega suurendada või vähendada. Temperatuuri seadistusvahemik on 17\~30°C.

Ventilaatori kiiruse nupp (2): Vajutage ventilaatori kiiruse nuppu, et valida ventilaatori kiiruseks kõrge, keskmine või madal kiirus.

MÄRKUS! Ventilaatori kiirust ei saa reguleerida režiimidel Dehumidify ja Sleep.

AirSwitch-nupp (1): Vajutage AirSwitch-nuppu üks kord, et siseneda AirSwitch-autorežiimi, mida näitab LCD-ekraanil vilkuv AirSwitch-indikaator (11). Vajutage AirSwitch-nuppu uuesti, et siseneda AirSwitch-režiimi, mida näitab põlev, kuid mitte vilkuv AirSwitch-indikaator (11). Vajutage kolmandat korda nuppu AirSwitch, et väljuda AirSwitch-funktsioonist ja naasta vaikimisi jahutusrežiimi.

AIRSWITCH "AUTO" REŽIIMI JA AIRSWITCH REŽIIMI MÄÄRATLUS

AirSwitch Auto Mode: AirSwitch Auto režiimis ruumi jahutamisel vaheldub seade automaatselt kompressoriga jahutamise ja AirSwitchi töö vahel.

Kui välistemperatuur on 2 °C või madalam kui seadistatud temperatuur, läheb kliimaseade automaatselt kompressori jahutusrežiimilt üle AirSwitch töörežiimile, tömmates sisse jahedamat välisõhku, mis tagab vaiksema ja energiasäästlikuma jahutuse. Kui ruumitemperatuur jõuab seatud temperatuurini, lülitub kliimaseade ventilatsioonitegevusse.

AirSwitch režiim: AirSwitch-režiimis ruumi jahutamisel lülitub seade automaatselt AirSwitch-töörežiimi ja ventilatsiooni töörežiimi vahel.

Kui välistemperatuur on 2 °C või madalam kui toatemperatuur, läheb kliimaseade

automaatselt ventilatsioonilt üle AirSwitchi töörežiimile, tagades pidevalt vaikse ja energiatõhusa töö. Kui toatemperatuur jõuab seatud temperatuurini, lülitub kliimaseade tagasi ventilatsioonikäitusse. Tähelepanuväärselt jääb kompressor selles režiimis mitteaktiivseks.

LAHTIÜTLEMINE ÖHULÜLITI AUTOMAATNE REŽIIM JA ÖHULÜLITI REŽIIM

AirSwitch'i temperatuuriandur asub vooliku sees, mis toob välisõhu seadmesse. Teatud asjaolud võivad aeg-ajalt mõjutada anduri täpsust ja toimimist automaatrežiimi ajal.

Anduri täpsust möjutavad tegurid:

1. Küte ruumiõhu abil: Ruumis asuvate sooja õhu allikate lähedus võib mõjutada anduri näitu.
2. Plastikust korpus: Harvadel juhtudel võib anduri plastmassist korpus absorbeerida soojust, mis mõjutab selle töövõimet.
3. Välised keskkonnaelemendid: Päikesevalgus ja tuuled: Kokkupuude otsese päikesevalguse või soojust ülekandva tuulega võib mõjutada anduri täpsust. Peegeldavad pinnad: Lähedal asuvad seinad, mis peegeldavad või neelavad soojust, võivad häirida automaatset funktsiooni. Sellistel juhtudel on soovitatav kasutada manuaalset režiimi.
4. Öhuvoolude ületamine: Tuul või öhuvool võib põhjustada temperatuuri kõikumisi, eriti kui väljundvoolik segab sisendvoolikut.

Soovitused:

1. Manuaalne režiim Kasutamine: Manuaalrežiimi kasutamine on soovitatav täpseks kontrollimiseks keerulistes tingimustes.
2. Anduri ülekuumenemise vältimine: Vältige anduri kokkupuudet otsese kuumusega, et tagada täpne temperatuuri tuvastamine.
3. Peegeldavate pindade teadlikkus: Kaaluge manuaalse režiimi aktiveerimist, kui teil on peegeldavad pinnad, näiteks lähedal asuv telliskivisein või muud võimalikud häiringud.
4. Optimaalne tööaeg: Kaaluge AirSwitchi sisselülitamist käsitsi, et tagada järjepidev töö, eriti magamamineku ajal.

FUNKTSIOONID NUPPUDE KOMBINEERIMISEL (VT PILT C, LK 3)

Unefunktsioon (15): Algatage või tühistage funktsioon SLEEP, vajutades samaaegselt AirSwitch-nuppu (1) ja nuppu Up (3). Pange tähele, et ventilaatori kiirus ei ole Sleep-funktsioonis reguleeritav.

• Kui jahutusrežiimis on aktiveeritud puhkefunktsioon, tõstab see 2 tunni pärast seadistatud temperatuuri 1 °C võrra ja suurendab seda veel 2 tunni pärast veel 1 °C võrra, säilitades selle temperatuuri.
• Kui soojendusrežiimis on aktiveeritud puhkefunktsioon (saadaval

ainult AC-mudelil, millel on duo-/kuumendusfunktsioon), alandab see seadistatud temperatuuri 2 tunni pärast 1 °C võrra. Seejärel alandab see seda veel 2 tunni pärast veel 1°C võrra, töötades seejärel sellel temperatuuril. MÄRKUS! Funktsioon Sleep ei ole efektiivne ventilaatorirežiimi, õhukuivatusrežiimi, AirSwitch Auto režiimi ja AirSwitch režiimi puhul.

Automaatne kiikumise funktsioon (12): Aktiveerige või deaktiveerige Auto-Swing, puudutades samaaegselt AirSwitch-nuppu (1) ja ventilaatori kiiruse nuppu (2).

MUUD JUHTPANEELI FUNKTSIOONID (VT PILT C, LK 3)

HEPA-filtri vahetamise indikaator (13): Kui konditsioneer töötab üle 500 tunni, ilmub vastav ikoon LCD-ekraanile, mis näitab, et HEPA-filter vajab väljavahetamist. Taimeri lähtestamiseks ja ikooni eemaldamiseks vajutage ja hoidke 6 sekundit all ventilaatori kiiruse nuppu. See toiming tühistab ikooni kuvamise ja käivitab ajaarvutuse uuesti. Vaata vahetatava HEPA-filtri kohta teavet filtri vahetamise kohta.

Välisõhu temperatuuri indikaator ja taimerite aja indikaator (18): Välisõhu temperatuuri näidatakse tavapärase töö ajal. Kui seadme ajastusfunktsioon on aktiveeritud, kuvatakse ekraanil vaheldumisi välistemperatuuri ja taimeri kestust.

Märkus: Rikkekood kuvatakse välistemperatuurianduri rikke või seadme tagaküljel asuva sulguri avanemise või sulgemise probleemide korral.

WIFI FUNKTSIOON (20)

(Ainult WiFi/Smart Home-funktsiooniga AC-mudeli puhul.)

1. Lae Wood's Connect rakendus alla App Store'ist või Google Play'st.
2. Registreeruge ja järgige juhiseid. Nõustuge köigi sammudega. (Lugege hoolikalt privaatsuspoliitikat ja nõustuge jätkama.)
3. Avage rakendus Wood's Connect ja lisage seade.
4. Paaritamisrežiimi sisenemiseks vajutage ja hoidke 5 sekundit all seadme AirSwitchnuppu, et näha, et Wi-Fi ikoon ekraanil hakkab kiiresti vilkuma.

5. Kui tuvastate seadme ekraanil, lisage see. Võite valida mudeli ka käsitsi.

6. Täitke oma Wi-Fi seaded ja parool.

7. Ühiku lisamiseks vajutage +.
8. Oodake seadme lisamist. Nüüd on seade valmis Wi-Fi kaudu juhtimiseks.
   Wi-Fi-funktsiooni katkestamiseks vajutage 5 sekundit seadme AirSwitch-nuppu.

KAUGJUHTIMISPULDI TÖÖREŽIIMID (VT PILT D, LK 3)

Võimsus (1): Vajutage seda nuppu seadme käivitamiseks, kui see on pingestatud, või seadme seiskamiseks, kui see töötab.

Režiimi nupp (2): Vajutage seda nuppu töörežiimi valimiseks.

AirSwitch-nupp (3): Vajutage seda nuppu AirSwitch-režiimi seadistamiseks või tühistamiseks.

1. Vajutage üks kord nuppu AirSwitch, et siseneda AirSwitch automaatrežiimi, mida näitab LCD-ekraanil vilkuv sümbol "ENERGY SAVER".
2. AirSwitch-režiimi sisenemiseks vajutage uuesti nuppu AirSwitch. Sümbol "ENERGY SAVER" süttib, kuid ei vilgu.
3. Vajutage kolmandat korda nuppu AirSwitch, et väljuda funktsioonist AirSwitch ja naasta vaikimisi jahutusrežiimi.

Nupp üles (4): Vajutage nuppu üles, et suurendada toatemperatuuri ja taimeri seadistust.

Nupp alla (5): Vajutage allapoole nuppu, et vähendada toatemperatuuri ja taimeri seadistust.

Ventilaatori nupp (6): Vajutage seda nuppu, et valida järjestikku ventilaatori kiirust: Madal, Keskmine, Körge.

Automaatne kiikumise nupp (7): Vajutage seda nuppu automaatse kiikumise funktsiooni sisse- või väljalülitamiseks.

Puhkenupp (8): Vajutage seda nuppu, et valida või tühistada puhkeolek (toimib ainult jahutamise või kütmise korral).

Taimer-nupp (9): Seadke AUTO-ON funktsioon ooteseisundis ja AUTO-OFF, kui seade töötab. Aega saab reguleerida vahemikus 1-24 tundi. Taimeri väljalülitamiseks vajutage taimeri nuppu ja seadke taimer asendisse "0".

Enne kaugjuhtimispuldi kasutamist paigaldage AAA-patareid, järgides järgmisi juhiseid: (VT PILTI D, LK 3)

1. Libistage ja eemaldage ettevaatlikult puldi tagaküljel asuv patareikate.
2. Asetage kaks uut AAA-aluselist patareid selleks ettenähtud patareipessa, tagades öige polaarsuse.
3. Kinnitage akukate uuesti, tagades, et lukustussambad lukustuvad kindlalt.

MÄRKUS!

• Kasutage ainult leelispatareisid. Ärge kasutage laetavaid patareisid.
• Asendage alati mölemad patareid

uutega; ärge segage vanu ja uusi patareisid.

- Eemaldage patareid kaugjuhtimispuldist, kui kliimaseadet ei kasutata pikema aja jooksul.

KAUGJUHTIMISPULDI HOIDMINE (VT PILT E, LK 3)

1. Sisestage kaugjuhtimispult seadme vasakul küljel asuvasse sisseehitatud lahtrisse ja vajutage seda ettevaatlikult sulgemiseks.
2. Vajutage ettevaatlikult sisseehitatud sektsiooni alumist osa, et avada see ja võtta välja kaugjuhtimispult.

MÄRKUS! Puldi kaotamise vältimiseks pange see hoiukohta, kui te seda ei kasuta.

HOIATUS: Kui aku lekib nahale või riietele, peske kahjustatud piirkonda viivitamatult ja põhjalikult puhta veega. Hoiduge kaugjuhtimispuldi kasutamisest, kui on tõendeid patarei lekke kohta. Patareivedeliku allaneelamise korral pöörduge viivitamatult arsti poole. Patareides sisalduvad kemikaalid võivad põhjustada selliseid ohte nagu põletused ja muud terviseohud.

INSTALLATSIOON

ENNE ESMAKORDSET KASUTAMIST

Laske seadmel enne kasutamist 4 tundi püsti seista.

See kliimaseade on mõeldud mugavaks ümberpaigutamiseks siseruumidesse. Veenduge, et seade jääb teisaldamise ajal püsti. Asetage kliimaseade tasasele pinnale. Ärge paigaldage ega kasutage seda kliimaseadet vannitubades või muudes niisketes keskkondades.

1. Töstke HEPA-filtri pakett ülespoole.
2. Eemaldage HEPA-filtri pakendikott. (MÄRKUS! Eemaldatud pakendikott tuleb panna laste eest eemale)
3. Paigaldage HEPA-filter, joondades selle ekraani raami pessa ja surudes selle kindlalt sisse. HEPA-filter tuleb alla suruda.

See Woodi H11 HEPA-filter täidab oma rolli öhupuhastuses. See püüab ja eemaldab töhusalt sellised osakesed nagu tolm, öietolm, hallitusseente eosed, bakterid ja isegi väikesed suitsuosakesed öhust, tagades puhtama ja tervislikuma sisekeskkonna.

MÄRKUS! Vahetage HEPA-filtrit vähemalt kord aastas. Registreerige end aadressil guarantee-woods.com ja vahetage HEPA-filter kord aastas, et saada 6-aastane garantii. Kehtib ainult koos Wood's kaubamärgiga filtriga. Vaata woods.se jaemüüjate kohta. SALVESTAGE OMA KVIITUNGID!

Kasutusjuhend

OLULINE TEAVE ENNE ÖHUVOOLIKUTE PAIGALDAMIST

Töötamise ajal hoidke voolikud võimalikult lühikesed ja võimalikult väheste kurvidega, et vähendada rõhulangust ja võimsuskadu. Ōhu väljalaskevoolik peab jääma sujuvaks, et vältida ülekuumenemist ja kliimaseadme võimalikku kahjustamist. Voolikute pikkus on 280 mm-1500 mm. Vältige voolikute pikendamist või asendamist teise voolikuga, mis võib mõjutada tööd.

ÕHUVÄLJUNDI VOOLIKU JA SELLE ADAPTERI PAIGALDAMINE. (VT PILTI G JA H, LK 4)

1. Eemaldage kilekott, vöttes pakendist välja öhu väljalaskevooliku (suur), selle pistiku ja adapteri.
2. Pikendage õhu väljalaskevooliku ühte otsa ja kinnitage ümmargune pistik, keerates seda vähemalt kolm korda vastupäeva.
3. Pikendage öhu väljalaskevooliku teist otsa ja kinnitage adapter, keerates seda vähemalt kolm korda vastupäeva.
4. Asetage öhu väljalaskevooliku komplekti esiosa tagapaneelil asuva öhu väljalaskevooliku ettenähtud süvendisse. Kinnitusdetailid lukustavad öhu väljalaskevooliku komplekti kindlalt oma kohale.
5. Paigaldage õhu väljalaskevoolik seadmele.

MÄRKUS! Veenduge, et adapteri kaldus külg on öiges suunas, et aknatihendusplaat oleks hölpsasti paigaldatav. Hoidke öhu väljalaskevooliku turvaline ja hästi asetatud ühendus.

PAIGALDAGE ÖHU SISSELASKEVOOLIK (VT PILTI I, J, K, LK 4).

1. Eemaldage kilekott, vöttes pakendist välja öhu sisselaskevoolik (see väiksem), selle pistik ja adapter.
2. Pikendage õhu sisselaskevooliku ühte otsa ja ühendage see andurit sisaldava pistiku külge, keerates seda vähemalt kolm korda vastupäeva.
3. Asetage tihendusriie ümber öhu sisselaskevooliku, tagades, et ka temperatuurianduri juhe on suletud tihendusriide sisse. Pikendage öhu sisselaskevooliku teist otsa ja ühendage see pistiku külge, keerates seda vastupäeva (kolm pööret). Lõpuks pikendage tihendusriiet, et katta ümmargune pistik.
4. Paigaldage õhu sisselaskevoolik seadme külge, jälgides, et nool "IN" näitaks allapoole.

FIKSEERITUD TEMPERATUURIANDURI LIIN (VT JOONIS L, LK 4)

Sisestage temperatuurianduri juhtmeühendus seadme ühendusse. Pistikupesal on valge märgipunkt. Pistiku ühendamisel peavad kaks valget punkti

olema üksteisega ühel joonel ja seejärel pingutage pistikut päripäeva.

See peaks vabalt õhus rippuma.

MÄRKUS! Temperatuurianduri juhtme pistiku pinge on ohutu pinge, mis ei ületa 5 V alalisvoolu.

AKNATIHENDI PLAADI PAIGALDAMINE (VT PILT M, N, O, LK 5)

1. Paigaldage voolikute koostu ristkülikukujuline ots vastavasse ristkülikukujulisse auku aknatihendusplaadi koostus, kinnitage see kruviga.

MÄRKUS!

- Libistage adapterid allapoole, tagades, et need on kindlalt paigaldatud.

- Veenduge, et paneeli kaldpaneeli suund langeb kokku tihendusplaadi suunaga.

- Veenduge, et voolikud ei jääks painutamata ja nende paindumisnurk oleks suurem kui 45°, et tagada piisav ventilatsioon.

1. Avage aken pooleks ja sisestage tihendusplaat aknasse, asetades selle kas vertikaalselt või horisontaalselt. Vertikaalse paigalduse korral asetage õhu väljavooluvoolik ülesse, et soe väljuv õhk ei segaks õhu sissevooluvoolikul asuvat andurit.

2. Pikendage tihendusplaadi osad ja kohandage need akna pikkusele vastavaks. Veenduge, et mõlemad otsad kohtuvad aknaservadega ja kinnitage see kruvidega.

MÄRKUS! Veenduge, et aknatihendusplaadi mõlemad otsad kohtuvad aknaservadega tõhusalt, et tagada nõuetekohane tihendus.

Veenduge, et kruvid on õiges asendis kindlalt kinni keeratud.

1. Reguleerige välistemperatuuri anduri pea asendit ja laske reguleerimisvarras alla akna all oleva seina astangu alumisele osale.

MÄRKUS! Andur peaks rippuma vabalt öhus ja võimalikult kaugel öhu väljalaskevooliku soojast öhust.

1. Liigutage seadet nii, et voolikud on paigaldatud akna ette ja hoidke seade vähemalt 50 cm kaugusel seintest või muudest objektidest.

SEADME SISSELÜLITAMINE

Seadme toitmiseks ühendage see vooluvõrku. Kõik LCD-akna ikoonid põlevad 2 sekundiks, millele lisandub lühike meeldetuletus heli. Seejärel kuvatakse LCD-aknas siseruumi temperatuur vahemikus 5°C kuni 35°C ja välistemperatuur vahemikus -9°C kuni 65°C. Seade on seejärel ooterežiimis ja töövalmis.

Seade on nüüd kasutusvalmis!

HOOLDUS

MÄRKUS! Enne hooldust lülitage seade välja ja tömmake pistik välja.

Suurem osa veest juhitakse koos kuuma öhuga loomulikul teel öhuväljundi vooliku kaudu välja. Kui teil on vaja paaki tühjendada, teavitab seade teid sellest. (vt PILDI C, LEHT 3, nr 14)

Veepaagi tühjendamine: Keerake äravoolukate lahti ja tömmake veepistik välja, et vesi saaks voolata salve. MÄRKUS: Olge ettevaatlik, et vältida lekkeid, kui seadet tuleb liigutada. Kallutage seadet tühjendamise ajal veidi tahapoole. Kui salv ei suuda kogu seadme vett mahutada, blokeerige viivitamatult äravooluava, et vältida vee lekkimist ja põranda või vaiba märjaks saamist. Veenduge, et veekork ja äravoolukate on tihedalt paigaldatud, et vältida uue kondenseerunud vee põranda või vaiba märjaks saamist seadme taaskäivitamisel.

Veevooliku ühendamine pidevaks äravooluks: Keerake äravoolukate lahti ja eemaldage veepistik. Ühendage 12 mm siseläbimõõduga veevoolik seadme torusse. (Veevoolik ei kuulu komplekti). Viige veevooliku teine ots äravoolu. Veenduge, et vesi saaks äravoolu allapoole. MÄRKUS: äravooluwoolik tuleb paigaldada, kui salve ei ole vett. Kui seade on jahutusrežiimis, ei ole soovitatav kasutada pidevat äravoolu, et tagada piisav vee ringlusse laskmine seadmes, et suurendada süsteemi jahutusmöju. Paigutage äravooluwoolik ligipääsmatus kohas, tagades, et see ei asu äravouluaugust körgemal, ja hoidke äravooluwoolik sirge, ilma köverusteta. Veenduge, et äravoolukate ja selle sulgur on korralikult kinnitatud, kui kasutatakse pidevat äravoolu.

MITMEKORDNE KAITSEFUNKTSIOON

Automaatne sulatamine: Seade sulatab vajaduse korral automaatselt. Sulatamisrežiimis kuvatakse ekraanil E4 ja ükski nupp peale nupu POWER ei ole aktiivne.

Kompressori kaitse: Seadmel on kompressori kaitsefunktsioon, mis põhjustab 3-minutilise käivitamisviivituse pärast seadme taaskäivitamist.

Vee täisoleku häire ja väljalülitamise kaitsefunktsioon: Kui veekogus ületab seadme korpuses määratud häiretaseme, käivitub automaatne hoiatussignaal, millega kaasneb vee täisoleku ikooni valgustus LCD-ekraanil. Sellisel juhul tuleb kondenseerunud vesi tühjendada, järgides jaotises "Tühjendusjuhised" esitatud juhiseid. Kui seadet ei lülitata käsitsi välja, taastub see automaatselt algsesse tööseisundisse, kui kondenseerunud vesi on täielikult tühjendatud. Alternatiivselt ühendage seadme taaskäivitamiseks uuesti vooluvörk.

PINNA PUHASTAMINE

• Puhastage seadme pinda märja pehme lapiga ja ärge kasutage keemilisi lahusteid, nagu alkohol ja bensiin, et vältida kahjustusi.
• Puhastage määrdunud öhu väljalaskeava vöi lamellid niiske pehme lapiga ja kerge pesuvahendiga.
• Keelatud on kasutada seadme puhastamiseks mis tahes keemilisi lahusteid või panna selliseid asju seadme lähedusse pikemaks ajaks.
• Seadme puhastamiseks on keelatud kasutada lahjendajaid, alkoholi-glaseerijaid või muid sarnaseid lahusteid.

PESTAVA FILTRI PUHASTAMINE (VT PILT Q, LK 5)

On oluline puhastada filtrit iga kahe nädala tagant, et tolmu kogunemine ei mõjutaks seadme jõudlust. Uputage ja peske filtrit ettevaatlikult soojas vees (umbes 40 °C), mis on segatud neutraalse puhastusvahendiga. Pärast puhastamist paigaldage see uuesti seadmesse.

Puhastage õhu sisselaskevooliku filter (A): Tõstke pistikupesa üles, seejärel eemaldage pistikupesas olev filtriraam ja puhastage see.

Puhastage vasak ja parem ülemine sisselaskeõhufiltri raam (B): Tõmmake vasak ja parem ülemine sisselaskeõhufiltri raam vastavate külgede poole. Puhastage raam põhjalikult.

Puhastage alumised filtrid (C): Tõmmake alumised filtrid välja, seejärel eemaldage tagumine filter ja puhastage see.

Puhastage külgfiltrid (D): Tõmmake külgfiltrid välja ja puhastage need.

MÄRKUS! Tömmake filtrit ettevaatlikult välja, eelistades tagapaneeli filtri eemaldamist enne külgpaneeli filtri eemaldamist, et vältida väändumist või kahjustusi. Olge ettevaatlik, et mitte muljuda võrku ja vältige võrku teravate esemete või harjadega lõömist.

MÄRKUS! Enne filtri paigaldamist tagapaneelile veenduge, et filter on paigaldatud küljepaneelile.

Paigaldage filter eemaldamisele vastupidises suunas.

VAHETATAV HEPA-FILTER (VT PILT F, LK 3)

See seade puhastab õhu HEPA-tehnoloogia abil. Filtrit tuleb vahetada regulaarselt ja vähemalt kord aastas.

1. Töstke HEPA-filter ülespoole.

2. Paigaldage HEPA-filter, joondage see ekraani raami pessa ja vajutage see ekraani raami. HEPA-filter tuleb suruda põhja.

MÄRKUS! Garantii säilitamiseks kasutage kindlasti Woodi originaal HEPA-filtrit. Lisateabe saamiseks ja jaemüüjate leidmiseks külastage veebisaiti woods.se.

HOOAJA LÕPU LADUSTAMINE

1. Keerake äravoolukate lahti ja eemaldage veekork, et kondenseeritud vesi täielikult ära lasta. MÄRKUS: Seadme kaldenurk peab olema ≤30 kraadi.
2. Kasutage seadet poole päeva jooksul ventilaatori režiimis, et sisemus kuivataks põhjalikult ja väldiks hallituse teket.
3. Lülitage seade välja, tömmake pistik välja, keerake toitejuhe ümber juhtmepooliku, sisestage pistik tagapaneelil asuvasse universaalsesse kinnitusavasse ning paigaldage uuesti veekork ja äravoolukate.
4. Eemaldage õhu väljalaskevoolik, puhastage see ja ladustage nõuetekohaselt. MÄRKUS: Hoidke õhu väljalaskevooliku koostu eemaldamisel mõlema käega kinni.
5. Lükake pöidlaga öhu väljalaskevooliku kinnitused körvale ja tömmake seejärel öhu väljalaskevooliku koost välja.
6. Pakendage konditsioneer kindlalt pehmesse kilekotti, asetage see kuiva ja tolmukindlasse kohta ning hoidke seda lastele kättesaamatus kohas.
7. Eemaldage patareid kaugjuhtimispuldist ja hoidke neid nõuetekohaselt.

MÄRKUS: Veenduge, et seadet hoitakse kuivas keskkonnas. Hoidke kõiki seadme lisaseadmeid ühiselt, et vältida kahjustusi või riknemist.

GARANTID

Kaks aastat garantiid tootmisvigade vastu. Pange tähele, et garantii kehtib ainult ostukviitungi esitamisel. SÄILITAGE OMA KVIITUNGID! Kviitungid on nõutavad mis tahes garantiinõude esitamiseks selle aja jooksul.

SAADA LAIENDATUD GARANTII

Saate 6-aastase garantii, registreerides end aadressil guarantee-woods.com. Tagage oma garantii pikaajalisus, vahetades igal aastal välja Woodsi originaal HEPA-filtri. Pange tähele, et garantii kehtib eritingimustel: öigeaegne toote registreerimine 90 päeva jooksul, HEPA-filtri iga-aastane vahetus ning nii filtrite kui ka seadme kviitungite säilitamine. SÄILITAGE OMA KVIITUNGID! Köik kviitungid on nõutavad mis tahes garantiinõude esitamiseks selle perioodi jooksul.

REGISTREERI 6 AASTAT GARANTIID WARRANTY-WOODS.COM

TÖRKEOTSING

Palun kontrollige seadet ja järgige alljärgnevaid soovitusi, enne kui taotlete professionaalset hooldust. Ärge kunagi püüdke seadet siiski ise lahti võtta või parandada, sest see võib teile ja teie varale kahju tekitada. Kui tekivad probleemid, mida tabelis ei ole loetletud, või kui soovitatud lahendused ei toimi, võtke ühendust professionaalse teenindusorganisatsiooniga.

PROBLEEMID	PÖHJUS	ABINÖU
Seade ei käivitu.	Toiteallika rike.	Ühendage seade vooluvörku ja lülitage see sisse.
	Veepaak on täis ja vastav ikoon on valgustatud.	Tühjendage seadmesse ladustatud vesi.
	Ruumi temperatuur on jahutusrežiimil madalam kui seatud temperatuur või kütterežiimil kõrgem temperatuur.	Veenduge, et seade töötab soovitatud temperatuurivahemikus 8-35 °C. Reguleerige seadistatud temperatuur.
Ebapiisav jahutus.	Seal on otsene päikesevalgus.	Sulgege aknakardinad.
	Uksed ja aknad on avatud, ruumis on palju rahvast või on muid soojusallikad.	Sulgege uksed ja aknad, eemaldage muud soojusallikad ja kaaluge täiendavate kliimaseadmete lisamist.
	Määrdunud filter.	Puhastage või vahetage filtri võrk välja.
	Öhu sisselaskeava või öhu väljalaskeava ummistunud.	Eemaldage kõik takistused.
Kõrge müratase.	Seade on paigutatud ebatasasele pinnale.	Asetage seade tasasele ja kindlale kohale (võib vähendada müra).
Kompressor ei tööta.	Ülekuumenemiskaitse käivitamine.	Oodake, kuni temperatuur langeb, seade käivitub automaatselt uuesti.
Kaugjuhtimispult ei tööta.	Seadme ja kaugjuhtimispuldi vaheline kaugus on liiga pikk.	Viige kaugjuhtimispult kliimaseadme lähedale ja veenduge, et seadme signaaliretseptoril on õhku.
	Kaugjuhtimispult ei ole suunatud seadme signaaliretseptorile.
	Patareid on tühjad.	Vahetage patareid välja
Kuvatakse kood "CH01".	Ruumi temperatuurianduri rike.	Kontrollige ruumitemperatuuriandurit ja sellega seotud vooluahelaid.
Kuvatakse kood "CH02".	Temperatuurianduri rike aurustaja juures.	Kontrollige aurusti temperatuuriandurit ja ahelaid.
Kuvatakse kood "E4".	Külmumisvastane kaitse.	Funktsioonid taastuvad automaatselt, kui jäätumiskaitse on lõppenud.
Kuvatakse kood "E5".	Välistemperatuurianduri rike.	Kontrollige välistemperatuuriandurit ja sellega seotud vooluahelaid.
		Kontrollige, kas välistemperatuurianduri kaabli liides on korralikult ühendatud.
Kuvatakse kood "E6".	Ukse avamise tõrge.	Kontrollige, kas õhulüliti klapp on jahutusrežiimil täielikult avatud ja kontrollige sellega seotud ahelad.
Kuvatakse kood "E7".	Ukse sulgemise tõrge.	AirSwitch-režiimil veenduge, et klapp vastab sulgemistingimustele ja et õhulüliti klapp on täielikult suletud; kontrollige sellega seotud ahelad.
Kuvatakse kood "FL".	Šassii veepaak on täis.	Tühjendage kondensaat ja käivitage seade uuesti.

TEHNILINE KIRJELDUS

MUDEL NO.	AC CORTINA 12K AIRSWITCH	AC COTINA 12K AIRSWITCH SMART HOME DUO A+
Jahutusvõimsus	3,520 W	3,500 W
Küttevõimsus	EI KOHALDATA	2,900 W
Energiatarve jahutusrežiimis	1,350 W	1,120W
Energiatarbimine kütmisrežiimil	EI KOHALDATA	960 W
Energiatarve AirSwitch režiimis	56W	32W
Õhuvool	220-320 (m3/h)	220-320 (m3/h)
Energiaklass	A	A+
Kuivatamine	33,6 L / 24h	33,6 L / 24h
Temperatuuri seadistus	17-30°C	17-30°C
Töötemperatuur	17-43°C	5-43°C
EER jahutusrežiimis	2,6	3,1
EER AirSwitch-režiimis	5	8
Voolikute pikkused	1,5 m	1,5 m
Külmutusgaas	R290/260g	R290/250g
Helitase jahutusrežiimil (LWA) (dB(A))	60-64 dB	60-64 dB
Helitase jahutusrežiimil (LPA) (dB(A))	49-52 dB	49-52 dB
Helitase AirSwitch-režiimis (LWA) (dB(A))	49,5-51 dB	49,5-51 dB
Helitase AirSwitch režiimis (LPA) (dB(A))	35-38 dB	35-38 dB
Netokaal	30kg	31kg
Seadme mõõtmed (kõrgus × laius × paksus)	850×471×400mm	850×471×400mm
Võib toimuda tehnilisi muudatusi ja täiustusi. Kõik väärtused on ligikaudsed ja võivad erineda sõltuvalt välistest asjaoludest, nagu temperatuur, ventilatsioon ja niiskus.

See märgistus näitab, et seda toodet ei tohi kogu Euroopa Liidus ega Ühendkuningriigis ära visata koos muude olmejäätmetega. Et vältida jäätmete kontrollimata körvaldamisest keskkonnale või inimeste tervisele tekkida võivat kahju, viige toode vastutustundlikult ringlussevõttu, et edendada oluliste ressursside säästvat taaskasutamist. Meile seadme tagastamiseks kasutage tagastamis- ja kogumissüsteeme või võtke ühendust jaemüüjaga, kellelt toode osteti. Nemad oskavad selle toote keskkonnale ohutult ringlussevõttu suunata.

Kasutatud patareisid ei tohi visata olmejäätmete hulka, sest need võivad sisaldada mürgiseid aineid ja raskemetalle, mis võivad olla kahjulikud keskkonnale ning inimeste tervisele. Tagastage tühjad patareid sobivasse ringlussevõtukohta.

ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ.
