BEDIENUNGSANLEITUNG CORTINA WOODS

PRODUKTDELAR (SE BILD A OCH B, SIDAN 2)

FJÄRRKONTROLLENS DRIFTLÄGEN (SE BILD D, SIDAN 3)

INSTALLERA HEPA-FILTER (SE BILD F, SIDAN 3)

MONTERA LUFTINTAGSSLANGEN (SE BILD I, J, K, SID 4)

TÄTNINGSPLATTA (SE BILD M, N, O, SIDAN 5)

UTBYTBART HEPA-FILTER (SE BILD F, SIDAN 3)

PRODUKTDELER (SE BILDE A OG B, SIDE 2)

INSTALLER HEPAFILTER (SE BILDE F, SIDE 3)

MONTER LUFTINNTAKSSLANGEN (SE BILDE I, J, K, SIDE 4)

FAST TEMPERATURF∅LERLINJE (SE BILDE L, SIDE 4)

VINDUSFORSEGLINGSPLATE (SE BILDE M, N, O, SIDE 5)

UTSKIFTBART HEPA-FILTER (SE BILDE F, SIDE 3)

Denne enheten renser luften med HEPA-teknologi. Filteret må skiftes regelmessig og minst én gang i året.

LASTEN JA TOIMINTAKYVYLTÄÄN HEIKKOJEN IHMISTEN TURVALLISUUS

VAROITUS

Vamman tai pysyvän vamman riski.

BRENNBARES MATERIAL.
Dieses Gerät enthält R290/
Propan, ein brennbares Kältemittel.

Siehe Bedienungsanleitung.

Lesen Sie das technische Handbuch.

Lesen Sie die Bedienungsanleitung.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Installation und Nutzung des Geräts die Bedienungsanleitung sorgfältig durch. Bei Verletzungen oder Schäden aufgrund einer unsachgemäßen Installation bzw. Verwendung übernimmt der Hersteller keine Haftung. Die Anleitung ist zusammen mit dem Gerät aufzubewahren, damit jederzeit darauf zurückgegriffen werden kann.

SCHUTZ VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG

Verletzungsgefahr oder drohende Dauerinvalidität.

Dieses Gerät kann von Kindern ab acht Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, sofern sie in der sicheren Handhabung der Geräte unterwiesen wurden und die damit verbundenen Gefahren verstehen bzw. unter entsprechender Aufsicht stehen. Kinder nicht mit dem Gerät spielen lassen!

Kinder unter drei Jahren sind vom Gerät fernzuhalten, sofern sie nicht ständig beaufsichtigt werden.

Sämtliches Verpackungsmaterial von Kindern fernhalten. Kinder dürfen die Reinigung und Wartung nur unter

Aufsicht durchführen.

ALLGEMEINE SICHERHEIT

Dieses Gerät ist für die Verwendung in Haushalten und ähnlichen Umgebungen wie Geschäften, Büros und anderen Arbeitsumgebungen vorgesehen. Das Typenschild befindet sich an der Seite oder Rückseite des Geräts. Halten Sie die Lüftungsöffnungen frei von Hindernissen.

Als Abtauhilfen dürfen ausschließlich die vom Hersteller empfohlenen Vorrichtungen verwendet werden – keine mechanischen oder sonstigen Geräte. Das Gerät nicht in Räumen mit kontinuierlich betriebenen Zündquellen (offene Flammen, laufende Gasgeräte, im Einsatz befindliche Elektroheizgeräte usw.) lagern. Das Gerät nicht durchstechen oder in Brand setzen. Kältemittel können geruchlos sein. Gerät nicht mit Wasserstrahl oder Dampf reinigen. Gerät mit einem feuchten, weichen Tuch reinigen. Nur neutrale Reinigungsmittel benutzen. Keine Scheuermittel, Scheuerschwämme, Lösungsmittel oder Metallgegenstände verwenden. Bei einer Beschädigung des Netzkabels muss der Austausch aus Sicherheitsgründen durch den Hersteller, durch ein offizielles Servicecenter oder durch Fachpersonal erfolgen.

SICHERHEITSHINWEISE

WARNUNG

Das Gerät darf nur von einer entsprechend qualifizierten Person installiert werden.

Das gesamte Verpackungsmaterial entfernen. Ein beschädigtes Gerät darf weder installiert noch verwendet werden. Installation, Betrieb und Lagerung des Geräts sind nur in Räumen mit einer Mindestfläche von 12,5 m² zulässig. Die beiliegende Installationsanleitung ist strikt zu befolgen. Das Gerät ist schwer – Vorsicht beim Transport und beim Umstellen. Immer Schutzhandschuhe tragen.

Darauf achten, dass um das Gerät herum unbehinderte Luftzirkulation möglich ist. Vor dem Anschließen ans Netz mindestens 4 Stunden warten. In dieser Zeit kann das Öl zurück in den Kompressor fließen. Das Gerät nicht in der Nähe von Heizkörpern oder anderen Wärmequellen aufstellen. Das Gerät nicht an einem Ort mit direkter Sonneneinstrahlung aufstellen.

ELEKTRISCHER ANSCHLUSS

WARNUNG

Brand- und Stromschlaggefahr.

Das Gerät muss an eine geerdete

Steckdose angeschlossen werden. Darauf achten, dass die elektrischen Angaben auf dem Typenschild mit dem Netzanschluss übereinstimmen. Sollte dies nicht der Fall sein, ist eine Elektrofachkraft hinzuzuziehen. Der Anschluss muss an eine sachgerecht installierte, VDE-zugelassene Steckdose erfolgen. Mehrfachsteckdosenleisten und Verlängerungskabel sind unzulässig. Darauf achten, dass die elektrischen Komponenten (z. B. Stecker, Netzkabel) nicht beschädigt werden. Falls ein elektrisches Bauteil ausgetauscht werden muss, ein autorisiertes Servicezentrum oder einen Elektriker beauftragen. Das Kabel muss unter der Steckerhöhe verbleiben. Der Stecker darf erst am Ende der Installation an die Steckdose angeschlossen werden. Der Stecker muss nach der Installation zugänglich sein. Zum Trennen der Stromversorgung nicht am Netzkabel ziehen. Beim Ausstecken des Netzkabels immer nur am Stecker ziehen.

BETRIEB

WARNUNG

Verletzungs-, Verbrennungs-, Stromschlag- und Brandgefahr.

Gerät nur innerhalb der angegebenen Spezifikationen betreiben und keine Veränderungen am Gerät vornehmen. Darauf achten, dass der Kältemittelkreislauf nicht beschädigt wird. Der Kreislauf enthält das umweltverträgliche Erdgas Propan (R290). Es ist brennbar. Sollte der Kältemittelkreislauf beschädigt werden, sofort sicherstellen, dass es im Raum weder offenes Feuer noch Zündquellen gibt. Den Raum lüften. Keine entflammbaren Produkte oder mit entflammbaren Produkten benetzten Gegenstände auf das Gerät oder in dessen Nähe stellen.

ENTSORGUNG

WARNUNG

Verletzungsgefahr!

Den Netzstecker des Geräts abziehen. Netzkabel abschneiden und entsorgen. Der Kältemittelkreislauf des Geräts ist ozonverträglich. Hinweise zur korrekten Entsorgung des Geräts gibt die Behörde vor Ort. Der Teil der Kühleinheit unmittelbar neben dem Wärmetauscher darf nicht beschädigt werden.

AIR SWITCH SPEED UP SET TEMP. 88:88 DOWN MODE POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 88:88 88 SET TEMP. °C

Wir danken Ihnen für Ihren Kauf und Ihr Vertrauen in Wood's. In diesem Handbuch werden Sie mit den Betriebsarten des AC Cortina AirSwitch vertraut gemacht. In allen Modi wird die Luft mit der HEPA-Technologie gereinigt.

Modus Kühlen: Kühlt den Raum auf die gewünschte Temperatur. Die optimale Umgebungstemperatur für Kühlmodelle liegt bei 17-35 °C.

Heizmodus: Erwärmt den Raum auf die gewünschte Temperatur. Die optimale Umgebungstemperatur liegt sowohl für Kühl- als auch für Heizmodelle bei 5-35°C. (Hinweis! Dieser Modus ist nur bei dem AC-Modell mit Duo/Heizfunktion verfügbar).

Entfeuchtungsmodus: Reduziert die Luftfeuchtigkeit im Raum.

Ventilator-Modus: Zirkuliert und reinigt die Luft im Raum, ohne zu kühlen.

AirSwitch Auto-Modus: Automatisches Umschalten zwischen Kompressorkühlung und AirSwitch. Wenn die Außentemperatur kälter als die eingestellte Temperatur ist, wird AirSwitch verwendet, um kühlere und gereinigte Außenluft zu liefern, ohne dass der Kompressor arbeitet - leiser und energieeffizienter.

AirSwitch-Modus: Führt kühlere, gereinigte Außenluft in den Raum ein, ohne den Kompressor zu aktivieren.

BETRIEBSANLEITUNG

PRODUKTTEILE (SIEHE BILD A UND B, SEITE 2)

1. Empfangsfenster der Fernbedienung
2. Bedienfeld
3. Luftauslass
4. HEPA-Filter

5. Obere Filterbaugruppe der Rückwand

6. Anschluss für das Kabel des Außentemperaturfühlers

7. Netzkabel mit Stecker
8. Halterungen für die Kabelaufwicklung
9. Untere Filterbaugruppe der Rückwand
10. Abdeckung des Abflusses
11. Filtermontage der Seitenwand
12. Filtermontage der Seitenwand
13. Schutzgitter
14. Fach für die Fernbedienung
15. Lufteinlass
16. Oberer Innenanschluss (einschließlich Filter)
17. Lufteinlassschlauch (klein)
18. Adapter auf Lufteinlassschlauch (klein) (einschließlich Außentemperaturfühler)
19. Fenster-Bausätze
20. Runder Anschluss des Abgasschlauchs
21. Auspuffschlauch (groß)
22. Adapter auf Abgasschlauch (groß)
23. Dichtungstuch für Lufteinlassschlauch

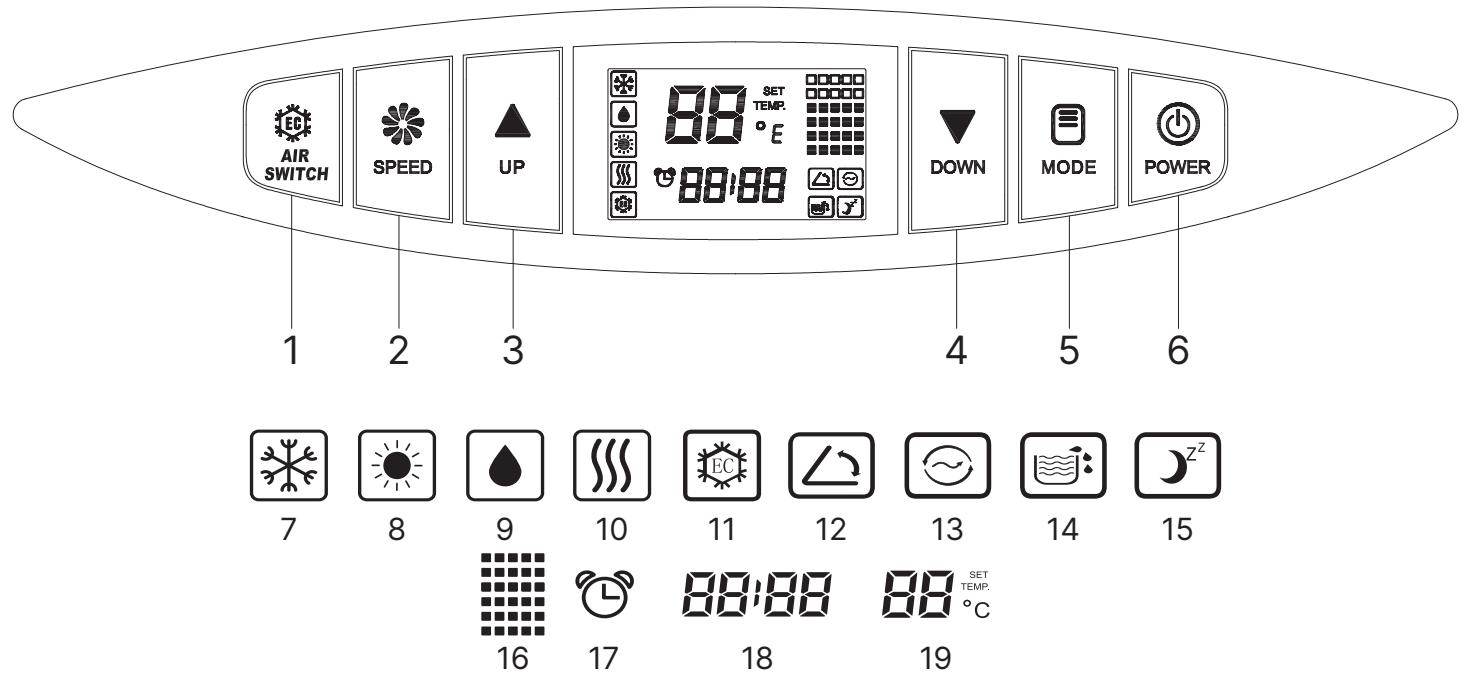

BEDIENFELD (SIEHE BILD C, SEITE 3)

1. AirSwitch-Taste
2. Taste für die Ventilatorgeschwindigkeit
3. Aufwärts-Taste
4. Abwärts-Taste
5. Modus-Taste
6. Einschalttaste
7. Anzeige für den Kühlmodus
8. Anzeige des Heizmodus (HINWEIS! Dieses Symbol ist nur beim AC-Modell mit Duo/Heizfunktion verfügbar).
9. Anzeige des Entfeuchtungsmodus

1. Anzeige des Gebläsemodus
2. AirSwitch Modus-Anzeige
3. Anzeige der automatischen Schwenkfunktion
4. Anzeige HEPA-Filter ersetzen
5. Wasser-Voll-Anzeige
6. Schlafmodus-Anzeige
7. Anzeige der Lüftergeschwindigkeit
8. Timer-Anzeige (HINWEIS! Der Timer kann nur über die Fernbedienung eingestellt werden).
9. Anzeige der Außentemperatur; Anzeige der Timerzeit
10. Anzeige der eingestellten Temperatur. Anzeige der Raumtemperatur für die Modi Lüften, Entfeuchten und AirSwitch.
11. Wi-Fi-Anzeige. (HINWEIS: Dieses Symbol ist nur beim AC-Modell mit Wi-Fi/Smart Home-Funktion verfügbar).

BETRIEBSARTEN UND

BEDIENFELDFUNKTIONEN (SIEHE BILD C, SEITE 3)

Einschalttaste (6): Drücken Sie diese Taste, um das Gerät einzuschalten; es ertönt ein melodischer Ton, und das Gerät schaltet automatisch in den Kühlmodus mit einer voreingestellten Temperatur von 22°C. Der Ventilator läuft mit mittlerer Geschwindigkeit. Um das Gerät auszuschalten, berühren Sie diese Taste erneut, woraufhin ein melodischer Ton das Abschalten signalisiert.

1. Wenn das Gerät eingeschaltet ist, zeigt das LCD-Fenster die eingestellte Temperatur im Kühlmodus und im Heizmodus (HINWEIS! Das Heizsymbol ist nur beim AC-Modell mit Duo/Heizfunktion verfügbar) oder die Umgebungstemperatur im Entfeuchtungsmodus, im Ventilatormodus, im AirSwitch Auto-Modus und im AirSwitch-Modus an.

Bedienungsanleitung

Das Gebläse beginnt zu laufen, und das Luftauslassfenster öffnet sich automatisch.

1. Wenn das Gerät ausgeschaltet ist, sind alle Teile außer Betrieb, und das Luftauslassfenster schließt sich automatisch.

Modus-Taste (5): Taste "Modus" (5): Drücken Sie die "Mode"-Taste, um die verfügbaren Modi zur Bestätigung zu durchlaufen.

• Modus Kühlen (7): Kühlt den Raum auf die eingestellte Temperatur (17-35°C).
• Heizmodus (8): Beheizt den Raum auf die eingestellte Temperatur (5-35°C). (HINWEIS: Dieser Modus ist nur beim AC-Modell mit Duo/Heizfunktion verfügbar).
• Entfeuchtungsmodus (9): Reduziert die Luftfeuchtigkeit im Raum.
• Ventilator-Modus (10): Zirkuliert und reinigt die Luft im Raum, ohne zu kühlen.

HINWEIS: Für den AirSwitch-Auto-Modus und den AirSwitch-Modus siehe den separaten Abschnitt "AirSwitch-Taste (1)".

Abwärts-Taste (4): Klicken Sie darauf, um die eingestellte Temperatur zu verringern oder nach unten zu korrigieren.

Taste Aufwärts (3): Klicken Sie auf die Taste, um die eingestellte Temperatur nach oben zu korrigieren.

HINWEIS: Drücken Sie die Abwärts-Taste (4) oder die Aufwärts-Taste (3) über 2 Sekunden, um die Temperatur in 0,5-Grad-Schritten zu erhöhen oder zu verringern. Der Temperatureinstellbereich beträgt 17\~30°C.

Taste Gebläsegeschwindigkeit

(2): Drücken Sie die Taste für die Gebläsegeschwindigkeit, um die Gebläsegeschwindigkeit auf hohe, mittlere oder niedrige Geschwindigkeit einzustellen.

HINWEIS: Die Lüftergeschwindigkeit kann in den Modi Entfeuchten und Ruhezustand nicht eingestellt werden.

AirSwitch-Taste (1): Drücken Sie die AirSwitch-Taste einmal, um den AirSwitch-Automodus zu aktivieren, was durch die blinkende AirSwitch-Anzeige (11) auf dem LCD angezeigt wird. Drücken Sie die AirSwitch-Taste erneut, um den AirSwitch-Modus zu aktivieren, was durch die leuchtende, aber nicht blinkende AirSwitch-Anzeige (11) angezeigt wird. Drücken Sie die AirSwitch-Taste ein drittes Mal, um die AirSwitch-Funktion zu beenden und in den standardmäßigen Kühlmodus zurückzukehren.

DEFINITION DER MODI "AUTO" UND "AIRSWITCH

AirSwitch-Auto-Modus: Während der Kühlung des Raums im AirSwitch-Auto-Modus wechselt das Gerät automatisch zwischen Kompressorkühlung und AirSwitch-Betrieb.

Wenn die Außentemperatur 2°C oder weniger als die eingestellte Temperatur beträgt, geht das Klimagerät automatisch

vom Kompressor-Kühlmodus in den AirSwitch-Betrieb über und saugt kühlere Außenluft an, um leiser und energieeffizienter zu kühlen. Sobald die Raumtemperatur die eingestellte Temperatur erreicht, schaltet das Klimagerät in den Lüftungsbetrieb.

AirSwitch-Modus: Während der Kühlung des Raums im AirSwitch-Modus schaltet das Gerät automatisch zwischen dem AirSwitch-Arbeitszustand und dem Lüftungsbetrieb um.

Wenn die Außentemperatur 2°C oder weniger als die Raumtemperatur beträgt, geht das Klimagerät automatisch vom Lüftungsbetrieb in den AirSwitch-Betriebszustand über, wodurch ein kontinuierlich leiser und energieeffizienter Betrieb gewährleistet wird. Sobald die Raumtemperatur die eingestellte Temperatur erreicht, kehrt das Klimagerät in den Lüftungsbetrieb zurück. Der Kompressor bleibt in diesem Modus jedoch inaktiv.

HAFTUNGSAUSSCHLUSS AIR SWITCH AUTO MODE UND AIRSWITCH MODE

Der Temperatursensor für den AirSwitch befindet sich in dem Schlauch, der die Außenluft in das Gerät leitet. Bestimmte Umstände können gelegentlich die Genauigkeit und Funktion des Sensors im Auto-Modus beeinträchtigen.

Faktoren, die die Sensorgenauigkeit beeinflussen:

1. Heizung durch Raumluft: Die Nähe zu Warmluftquellen im Raum kann die Sensormessungen beeinflussen.
2. Kunststoffgehäuse: In seltenen Fällen kann das Kunststoffgehäuse des Sensors Wärme absorbieren, was seine Leistung beeinträchtigt.
3. Externe Umweltelemente: Sonnenlicht und Winde: Direkte Sonneneinstrahlung oder wärmeübertragender Wind können die Genauigkeit des Sensors beeinträchtigen. Reflektierende Oberflächen: Wände in der Nähe, die Wärme reflektieren oder absorbieren, können die automatische Funktion stören. In solchen Fällen wird der manuelle Modus empfohlen.
4. Sich kreuzende Luftströme: Wind oder Luftströmungen können Temperaturschwankungen verursachen, insbesondere wenn der Ausgangsschlauch den Eingangsschlauch kreuzt.

Empfehlungen:

1. Verwendung des manuellen Modus: Unter schwierigen Bedingungen wird empfohlen, den manuellen Modus für eine präzise Steuerung zu verwenden.
2. Vermeiden Sie eine Überhitzung des Sensors: Vermeiden Sie es, den Sensor direkter Hitze auszusetzen, um eine genaue Temperaturerfassung zu gewährleisten.
3. Achten Sie auf reflektierende Oberflächen: Ziehen Sie die Aktivierung

des manuellen Modus in Erwägung, wenn Sie reflektierende Oberflächen, wie z. B. eine nahegelegene Ziegelwand, oder andere potenzielle Störquellen haben.

1. Optimale Betriebszeit: Erwägen Sie, den AirSwitch im manuellen Modus einzuschalten, um eine gleichbleibende Leistung zu erzielen, insbesondere während der Schlafenszeit.

FUNKTIONEN BEI DER KOMBINATION VON TASTEN (SIEHE BILD C, SEITE 3)

Schlaf-Funktion (15): Aktivieren oder deaktivieren Sie die SLEEP-Funktion durch gleichzeitiges Drücken der AirSwitch-Taste (1) und der Aufwärts-Taste (3). Bitte beachten Sie, dass die Ventilatorgeschwindigkeit in der Sleep-Funktion nicht einstellbar ist.

- Wenn die Sleep-Funktion im Kühlmodus aktiviert ist, wird die eingestellte Temperatur nach 2 Stunden um 1°C erhöht und nach weiteren 2 Stunden um weitere 1°C, wobei diese Temperatur beibehalten wird.

- Wenn die Sleep-Funktion im Heizmodus aktiviert ist (nur beim AC-Modell mit Duo/Heizfunktion), senkt sie die eingestellte Temperatur nach 2 Stunden um 1°C. Nach weiteren 2 Stunden wird die Temperatur um weitere 1°C gesenkt und danach auf dieser Temperatur gehalten. HINWEIS: Die Einschlaffunktion ist im Gebläsemodus, im Entfeuchtungsmodus, im AirSwitch-Auto-Modus und im AirSwitch-Modus unwirksam.

Auto-Swing-Funktion (12): Aktivieren oder deaktivieren Sie die Auto-Swing-Funktion durch gleichzeitiges Berühren der AirSwitch-Taste (1) und der Ventilatorgeschwindigkeitstaste (2).

ANDERE BEDIENFELDFUNKTIONEN (SIEHE BILD C, SEITE 3)

Anzeige HEPA-Filter ersetzen (13): Wenn das Klimagerät mehr als 500 Stunden in Betrieb ist, erscheint das entsprechende Symbol auf dem LCD-Bildschirm und zeigt an, dass der HEPA-Filter ausgetauscht werden muss. Um den Timer zurückzusetzen und das Symbol zu entfernen, halten Sie die Gebläsetaste 6 Sekunden lang gedrückt. Dadurch wird die Anzeige des Symbols gelöscht und die Zeitberechnung neu gestartet. Informationen zum Austausch des Filters finden Sie im Abschnitt Austauschbarer HEPA-Filter.

Anzeige der Außentemperatur und Anzeige der Timerzeit (18): Im Normalbetrieb wird die Außentemperatur angezeigt. Wenn die Timerfunktion des Geräts aktiviert ist, werden die Außentemperatur und die Timerdauer abwechselnd auf dem Display angezeigt.

Bitte beachten Sie: Ein Fehlercode wird angezeigt, wenn der Außentemperatursensor ausfällt oder die Klappe auf der Rückseite des Geräts sich nicht öffnen oder schließen lässt.

WIFI-FUNKTION (20)

(Gilt nur für das AC-Modell mit WiFi/Smart Home-Funktionalität).

Wood's

1. Laden Sie die Wood's Connect App aus dem App Store oder von Google Play herunter.

2. Registrieren Sie sich und folgen Sie den Anweisungen. Akzeptieren Sie alle Schritte. (Lesen Sie sorgfältig die Datenschutzbestimmungen und stimmen Sie zu, um fortzufahren).

3. Öffnen Sie die Wood's Connect App und fügen Sie ein Gerät hinzu.

4. Um in den Pairing-Modus zu gelangen, halten Sie die AirSwitch-Taste am Gerät 5 Sekunden lang gedrückt, bis das Wi-Fi-Symbol auf dem Display schnell blinkt.

5. Wenn Sie das Gerät auf dem Bildschirm erkennen, fügen Sie es hinzu. Sie können das Modell auch manuell auswählen.

6. Geben Sie Ihre Wi-Fi-Einstellungen und Ihr Passwort ein.

7. Drücken Sie +, um das Gerät hinzuzufügen.

8. Warten Sie, bis das Gerät hinzugefügt wird. Es ist nun bereit, über Wi-Fi gesteuert zu werden.

Um die Wi-Fi-Funktion zu deaktivieren, halten Sie die AirSwitch-Taste am Gerät 5 Sekunden lang gedrückt.

BETRIEBSARTEN DER FERNBEDIENUNG (SIEHE BILD D, SEITE 3)

Strom (1): Drücken Sie diese Taste, um das Gerät zu starten, wenn es eingeschaltet ist, oder um es zu stoppen, wenn es in Betrieb ist.

Modus-Taste (2): Drücken Sie diese Taste, um den Betriebsmodus auszuwählen.

AirSwitch-Taste (3): Drücken Sie diese Taste, um den AirSwitch-Modus zu aktivieren oder zu deaktivieren.

1. Drücken Sie die AirSwitch-Taste einmal, um in den AirSwitch-Automodus zu wechseln, der durch das blinkende Symbol "ENERGY SAVER" auf dem LCD-Display angezeigt wird.
2. Drücken Sie die AirSwitch-Taste erneut, um den AirSwitch-Modus zu aktivieren. Das Symbol "ENERGY SAVER" leuchtet, blinkt aber nicht.
3. Drücken Sie die AirSwitch-Taste zum dritten Mal, um die AirSwitch-Funktion

zu beenden und in den standardmäßigen Kühlmodus zurückzukehren.

Aufwärts-Taste (4): Drücken Sie die Aufwärtstaste, um die Raumtemperatur und die Timer-Einstellung zu erhöhen.

Abwärts-Taste (5): Drücken Sie die Abwärtstaste, um die Raumtemperatur und die Timer-Einstellung zu verringern.

Gebläsetaste (6): Drücken Sie diese Taste, um die Gebläsegeschwindigkeit nacheinander auszuwählen: Niedrig, Mittel, Hoch.

Taste Auto Swing (7): Drücken Sie diese Taste, um die Auto-Swing-Funktion zu aktivieren oder zu deaktivieren.

Taste Sleep (8): Drücken Sie diese Taste, um den Schlafmodus zu aktivieren oder zu deaktivieren (nur im Kühl- oder Heizbetrieb wirksam).

Timer-Taste (9): Zum Einstellen der Funktion AUTO-ON im Standby-Modus und AUTO-OFF, wenn das Gerät in Betrieb ist. Die Zeit kann zwischen 1-24 Stunden eingestellt werden. Um den Timer auszuschalten, drücken Sie die Timer-Taste und stellen Sie den Timer auf "0".

Legen Sie die AAA-Batterien wie folgt ein, bevor Sie die Fernbedienung verwenden: (SIEHE ABBILDUNG D, SEITE 3)

1. Schieben Sie die Batterieabdeckung auf der Rückseite der Fernbedienung vorsichtig heraus.
2. Legen Sie zwei neue AAA-Alkalibatterien in das dafür vorgesehene Batteriefach ein und achten Sie dabei auf die richtige Polarität.
3. Bringen Sie die Batterieabdeckung wieder an und achten Sie darauf, dass die Verriegelungslasche sicher einrastet.

HINWEIS!

• Verwenden Sie nur Alkalibatterien.
  Verwenden Sie keine wiederaufladbaren Batterien.
• Ersetzen Sie immer beide Batterien durch neue; mischen Sie nicht alte und neue Batterien.
• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Klimagerät längere Zeit nicht benutzt wird.

FERNBEDIENUNGSSPEICHER (SIEHE BILD E, SEITE 3)

1. Setzen Sie die Fernbedienung in das integrierte Fach auf der linken Seite des Geräts ein, und drücken Sie sie leicht an, um sie zu schließen.
2. Drücken Sie leicht auf den unteren Teil des eingebauten Fachs, um es zu öffnen und die Fernbedienung herauszunehmen.

HINWEIS: Um den Verlust der Fernbedienung zu vermeiden, legen Sie sie bitte in den Aufbewahrungsort, wenn Sie sie nicht benutzen.

WARNUNG: Falls eine Batterie auf Ihre

Haut oder Kleidung ausläuft, waschen Sie die betroffene Stelle sofort gründlich mit klarem Wasser. Verwenden Sie die Fernbedienung nicht mehr, wenn Anzeichen für ein Auslaufen der Batterie vorliegen. Falls Sie Batterieflüssigkeit verschluckt haben, suchen Sie sofort einen Arzt auf. Die in den Batterien enthaltenen Chemikalien können zu Verbrennungen und anderen Gesundheitsrisiken führen.

EINRICHTUNG

VOR DER ERSTEN BENUTZUNG

Lassen Sie das Gerät vor der Inbetriebnahme 4 Stunden lang aufrecht stehen.

Dieses Klimagerät ist für einen bequemen Standortwechsel in Innenräumen konzipiert. Stellen Sie sicher, dass das Gerät während des Transports aufrecht bleibt. Stellen Sie das Klimagerät auf eine ebene Fläche. Installieren oder betreiben Sie dieses Klimagerät nicht in Badezimmern oder anderen feuchten Umgebungen.

HEPA-FILTER INSTALLIEREN (SIEHE BILD F, SEITE 3)

1. Heben Sie das HEPA-Filterpaket nach oben.

2. Entfernen Sie den Verpackungsbeutel vom HEPA-Filter. (HINWEIS! Der entfernte Verpackungsbeutel muss für Kinder unzugänglich aufbewahrt werden)

3. Setzen Sie den HEPA-Filter ein, indem Sie ihn auf den Schlitz des Siebrahmens ausrichten und fest hineindrücken. Der HEPA-Filter sollte bis nach unten gedrückt werden.

Der H11 HEPA-Filter dieses Woods dient der Luftreinigung. Er fängt effektiv Partikel wie Staub, Pollen, Schimmelsporen, Bakterien und sogar kleine Rauchpartikel aus der Luft auf und sorgt so für ein saubereres und gesünderes Raumklima.

HINWEIS: Wechseln Sie den HEPA-Filter mindestens einmal im Jahr. Registrieren Sie sich auf warranty-woods.com und wechseln Sie den HEPA-Filter einmal im Jahr für 6 Jahre Garantie. Nur gültig mit einem Wood's Markenfilter. Siehe woods. se für Einzelhändler. HEBEN SIE IHRE QUITTUNGEN AUF!

WICHTIGE INFORMATIONEN VOR DER MONTAGE VON LUFTSCHLÄUCHEN

Halten Sie die Schläuche während des Betriebs so kurz und so wenig gebogen wie möglich, um den Druckabfall und den Leistungsverlust zu minimieren. Der Abgasschlauch muss glatt bleiben, um Überhitzung und mögliche Schäden an der Klimaanlage zu vermeiden. Die Schläuche haben eine Länge von 280 mm bis 1500 mm. Vermeiden Sie es, die Schläuche zu verlängern oder durch einen anderen Schlauch zu ersetzen, da dies den Betrieb beeinträchtigen kann.

Bedienungsanleitung

EINBAU DER ABGASSCHLAUCHLEITUNG UND DES ADAPTERS. (SIEHE BILD G UND H, SEITE 4)

1. Entfernen Sie die Plastiktüte, indem Sie den Abgasschlauch (groß), sein Anschlussstück und den Adapter aus der Verpackung nehmen.

2. Ziehen Sie ein Ende des Abgasschlauchs heraus und befestigen Sie das runde Verbindungsstück, indem Sie es mindestens drei Umdrehungen gegen den Uhrzeigersinn drehen.

3. Ziehen Sie das andere Ende des Abgasschlauchs heraus und befestigen Sie den Adapter, indem Sie ihn mindestens drei Umdrehungen gegen den Uhrzeigersinn drehen.

4. Setzen Sie das vordere Ende des Abgasschlauches in die dafür vorgesehene Aussparung des Abluftauslasses an der Rückwand. Die Befestigungselemente arretieren die Abgasschlaucheinheit sicher an ihrem Platz.

5. Bringen Sie den Abluftschlauch am Gerät an.

HINWEIS: Achten Sie auf die korrekte Ausrichtung der abgeschrägten Seite des Adapters, um die Montage der Fensterdichtungsplatte zu erleichtern. Achten Sie auf einen sicheren und gut positionierten Anschluss des Abgasschlauches.

INSTALLIEREN SIE DEN LUFTEINLASSSCHLAUCH (SIEHE BILD I, J, K, SEITE 4)

1. Entfernen Sie die Plastiktüte, indem Sie den Lufteinlassschlauch (den kleineren), seinen Anschluss und den Adapter aus der Verpackung nehmen.

2. Ziehen Sie ein Ende des Lufteinlassschlauchs heraus und verbinden Sie es mit dem Anschlussstück, das einen Sensor enthält, indem Sie es mindestens drei Umdrehungen gegen den Uhrzeigersinn drehen.

3. Legen Sie das Dichtungstuch um den Lufteinlassschlauch und stellen Sie sicher, dass der Temperaturmessdraht ebenfalls von dem Dichtungstuch umschlossen ist. Ziehen Sie das andere Ende des Lufteinlassschlauchs heraus und verbinden Sie es mit dem Anschlussstück, indem Sie es gegen den Uhrzeigersinn drehen (drei Umdrehungen). Ziehen Sie abschließend das Dichtungstuch so weit auf, dass es das runde Anschlussstück bedeckt.

4. Montieren Sie den Lufteinlassschlauch am Gerät, wobei der Pfeil "IN" nach unten zeigen muss.

FESTE TEMPERATURMESSLEITUNG (SIEHE BILD L, SEITE 4)

Stecken Sie den Stecker des Temperatursensorkabels in den Anschluss des Geräts. Auf dem Stecker befindet sich ein weißer Markierungspunkt. Beim Einstecken sollten die beiden weißen

Punkte aufeinander ausgerichtet sein, und ziehen Sie den Stecker dann im Uhrzeigersinn fest.

Er sollte frei in der Luft hängen.

HINWEIS: Die Spannung des Temperaturmessdrahtanschlusses ist eine sichere Spannung, die nicht höher als DC 5V ist.

EINBAU DER FENSTERDICHTUNGSPLATTE (SIEHE BILD M, N, O, SEITE 5)

1. Setzen Sie das rechteckige Ende der Schläuche in die entsprechenden rechteckigen Löcher der

Fensterdichtungsplatte ein und befestigen Sie es mit einer Schraube.

HINWEIS!

- Schieben Sie die Adapter nach unten und vergewissern Sie sich, dass sie fest installiert sind.

- Stellen Sie sicher, dass die Richtung der schrägen Platte mit der Richtung der Dichtungsplatte übereinstimmt.

- Achten Sie darauf, dass die Schläuche nicht geknickt werden und einen Biegewinkel von mehr als 45° haben, um eine ausreichende Belüftung zu gewährleisten.

1. Öffnen Sie das Fenster zur Hälfte und setzen Sie die Dichtungsplatte in das Fenster ein, wobei Sie sie entweder vertikal oder horizontal positionieren. Bei vertikalem Einbau den Abluftschlauch oben anbringen, damit die warme Abluft den Sensor am Lufteinlassschlauch nicht beeinträchtigt.

2. Ziehen Sie die Teile der Dichtungsplatte aus und passen Sie sie an die Länge des Fensters an. Vergewissern Sie sich, dass beide Enden an den Fensterkanten anliegen und befestigen Sie sie mit Schrauben.

HINWEIS: Vergewissern Sie sich, dass beide Enden der Fensterdichtungsplatte gut an den Kanten des Fensters anliegen, um eine gute Abdichtung zu gewährleisten.

Vergewissern Sie sich, dass die Schrauben in der richtigen Position fest angezogen sind.

1. Stellen Sie die Position des Außentemperaturfühlers ein und senken Sie die Einstellstange auf den unteren Teil der Wandstufe unter dem Fenster.

HINWEIS: Der Sensor sollte frei in der Luft hängen und so weit wie möglich von der warmen Luft des Abgasschlauchs entfernt sein.

1. Stellen Sie das Gerät so auf, dass die Schläuche vor dem Fenster montiert sind, und halten Sie einen Abstand von mindestens 50 cm zu Wänden oder anderen Gegenständen ein.

DAS GERÄT EINSCHALTEN

Um das Gerät einzuschalten, schließen

Sie es an. Alle Symbole im LCD-Fenster leuchten für 2 Sekunden auf, begleitet von einem kurzen Erinnerungston. Danach zeigt das LCD-Fenster die Innentemperatur im Bereich von 5°C bis 35°C und die Außentemperatur im Bereich von -9°C bis 65°C an. Das Gerät befindet sich dann im Standby-Modus und ist betriebsbereit.

Das Gerät ist jetzt einsatzbereit!

WARTUNG

HINWEIS: Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Stecker.

ENTWÄSSERUNGSANLEITUNG (SIEHE BILD P, SEITE 5)

Das meiste Wasser wird auf natürliche Weise mit der heißen Luft durch den Abluftschlauch abgeleitet. Wenn Sie den Tank entleeren müssen, wird das Gerät Sie darauf hinweisen. (BILD C, SEITE 3, Nr. 14)

So leeren Sie den Wassertank: Schrauben Sie den Ablassdeckel ab und ziehen Sie den Wasserstecker heraus, damit das Wasser in die Schale fließen kann. HINWEIS: Seien Sie vorsichtig, um ein Auslaufen zu vermeiden, wenn das Gerät bewegt werden muss. Kippen Sie das Gerät während des Entleerens leicht nach hinten. Wenn die Wanne nicht das gesamte Wasser aus dem Gerät aufnehmen kann, verschließen Sie umgehend die Abflussöffnung, um ein Auslaufen des Wassers zu verhindern und zu vermeiden, dass der Boden oder Teppich nass wird. Vergewissern Sie sich, dass der Wasserstopfen und der Ablassdeckel fest installiert sind, um zu verhindern, dass neues Kondenswasser den Boden oder den Teppich benetzt, wenn das Gerät wieder in Betrieb genommen wird.

Anschließen eines Wasserschlauchs zur kontinuierlichen Entwässerung: Schrauben Sie den Ablaufdeckel ab und entfernen Sie den Wasserstopfen. Schließen Sie einen Wasserschlauch mit 12 mm Innendurchmesser an das Rohr am Gerät an. (Wasserschlauch nicht im Lieferumfang enthalten). Führen Sie das andere Ende des Wasserschlauchs zu einem Abfluss. Achten Sie darauf, dass das Wasser nach unten abfließen kann. HINWEIS: Ein Abflussschlauch muss installiert werden, wenn sich kein Wasser in der Wanne befindet. Es wird empfohlen, keinen kontinuierlichen Abfluss zu verwenden, wenn sich das Gerät im Kühlmodus befindet, um sicherzustellen, dass genügend Wasser im Gerät umgewälzt wird, um die Kühlwirkung des Systems zu verbessern. Verlegen Sie den Abflussschlauch an einer unzugänglichen Stelle und achten Sie darauf, dass er nicht höher als die Abflussöffnung liegt, und halten Sie den Abflussschlauch gerade und ohne Biegungen. Vergewissern Sie sich, dass der Abflussdeckel und sein Stopfen ordnungsgemäß befestigt sind, wenn eine kontinuierliche Entwässerung verwendet wird.

Bedienungsanleitung

MEHRERE SCHUTZFUNKTIONEN

Automatische Abtauung: Das Gerät wird bei Bedarf automatisch abgetaut. Im Abtaubetrieb zeigt das Display E4 an und außer der POWER-Taste sind keine weiteren Tasten aktiv.

Kompressorschutz: Das Gerät verfügt über eine Kompressorschutzfunktion, die nach dem Neustart des Geräts eine 3-minütige Startverzögerung bewirkt.

Sicherheitsalarm bei vollem Wasserstand und Abschaltschutzfunktion: Wenn das Wasservolumen im Gehäuse des Geräts den festgelegten Alarmwert überschreitet, wird automatisch ein Warnhinweis ausgelöst, und das Symbol für "Wasser voll" leuchtet auf der LCD-Anzeige auf. In diesem Fall muss das Kondenswasser gemäß den Anweisungen im Abschnitt "Anweisungen zum Ablassen" abgelassen werden. Wenn das Gerät nicht manuell abgeschaltet wird, kehrt es automatisch in seinen ursprünglichen Betriebszustand zurück, sobald das Kondenswasser vollständig abgelassen wurde. Alternativ kann das Gerät durch Wiedereinschalten der Stromversorgung neu gestartet werden.

OBERFLÄCHENREINIGUNG

• Reinigen Sie die Oberfläche des Geräts mit einem feuchten, weichen Tuch, und verwenden Sie keine chemischen Lösungsmittel wie Alkohol oder Benzin, um Schäden zu vermeiden.
• Reinigen Sie den verschmutzten Luftauslass oder die Lüftungsschlitze mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel.
• Es ist verboten, chemische Lösungsmittel für die Reinigung des Geräts zu verwenden oder solche Dinge für längere Zeit in die Nähe des Geräts zu bringen.
• Verdünner, Spiritus oder ähnliche Lösungsmittel sind für die Reinigung des Geräts verboten.

WASCHBARE FILTERREINIGUNG (SIEHE BILD Q, SEITE 5)

Es ist wichtig, den Filter alle zwei Wochen zu reinigen, damit die Leistung des Geräts nicht durch Staubansammlungen beeinträchtigt wird. Tauchen Sie den Filter in warmes Wasser (ca. 40°C), das mit einem neutralen Reinigungsmittel vermischt ist, und waschen Sie ihn vorsichtig aus. Nach der Reinigung setzen Sie ihn wieder in das Gerät ein.

Reinigen Sie den Filter des Lufteinlassschlauchs (A): Heben Sie den Anschluss an, entfernen Sie den Filterrahmen im Anschluss und reinigen Sie ihn.

Reinigen Sie den linken und rechten oberen Ansaugluftfilterrahmen (B): Ziehen Sie den linken und rechten oberen Ansaugluftfilterrahmen zur jeweiligen Seite.

Reinigen Sie den Rahmen gründlich.

Reinigen Sie die unteren Filter (C): Ziehen Sie die unteren Filter heraus, entfernen Sie dann den hinteren Filter und reinigen Sie ihn.

Reinigen Sie die Seitenfilter (D): Ziehen Sie die Seitenfilter heraus, und reinigen Sie sie.

HINWEIS: Ziehen Sie den Filter vorsichtig heraus und entfernen Sie zuerst den Rückwandfilter und dann den Seitenwandfilter, um Verdrehungen oder Beschädigungen zu vermeiden. Achten Sie darauf, das Gewebe nicht zu quetschen und vermeiden Sie es, das Gewebe mit scharfen Gegenständen oder Bürsten zu berühren.

HINWEIS: Vergewissern Sie sich, dass der Filter an der Seitenwand installiert ist, bevor Sie den Filter an der Rückwand installieren.

Setzen Sie den Filter in der entgegengesetzten Richtung des Ausbaus ein.

AUSTAUSCHBARER HEPA-FILTER (SIEHE BILD F, SEITE 3)

Dieses Gerät reinigt die Luft mit HEPA-Technologie. Der Filter muss regelmäßig, mindestens aber einmal im Jahr, gewechselt werden.

1. Heben Sie den HEPA-Filter nach oben.
2. Setzen Sie den HEPA-Filter ein, richten Sie ihn am Schlitz des Siebrahmens aus, und drücken Sie ihn nach unten in den Siebrahmen. Der HEPA-Filter muss bis zum Boden gedrückt werden.
   HINWEIS: Stellen Sie sicher, dass Sie einen Original-HEPA-Filter von Woods verwenden, um die Garantie zu erhalten. Besuchen Sie woods.se für weitere Informationen und um Händler zu finden.

SAISON-ENDLAGERUNG

1. Schrauben Sie den Ablassdeckel ab und entfernen Sie den Wasserstopfen, um das Kondenswasser vollständig abzulassen. HINWEIS: Der Neigungswinkel des Geräts muss ≤30 Grad sein.
2. Betreiben Sie das Gerät einen halben Tag lang im Lüftermodus, um den Innenraum gründlich zu trocknen und Schimmelbildung zu verhindern.
3. Schalten Sie das Gerät aus, ziehen Sie den Stecker aus der Steckdose, wickeln Sie das Netzkabel um die Kabelsäule, stecken Sie den Stecker in die Universalbefestigungsöffnung an der Rückwand und bringen Sie den Wasserstopfen und den Ablaufdeckel wieder an.
4. Entfernen Sie das Abgasschlauchsystem, reinigen Sie es und lagern Sie es ordnungsgemäß. HINWEIS: Halten Sie die Abgasschlauchleitung beim Abnehmen mit beiden Händen fest.
5. Drücken Sie die Verschlüsse

am Abluftauslass mit den Daumen zur Seite und ziehen Sie dann die Abluftschlauchleitung heraus.

1. Verpacken Sie das Klimagerät sicher in einer weichen Plastiktüte, stellen Sie es an einem trockenen Ort mit geeigneten Staubschutzmaßnahmen auf und bewahren Sie es außerhalb der Reichweite von Kindern auf.

2. Nehmen Sie die Batterien aus der Fernbedienung und bewahren Sie sie ordnungsgemäß auf.

HINWEIS: Stellen Sie sicher, dass das Gerät in einer trockenen Umgebung gelagert wird. Bewahren Sie alle Zubehörteile des Geräts gemeinsam auf, um eine Beschädigung oder Verschlechterung zu verhindern.

GARANTIEN

Zwei Jahre Garantie auf Herstellungsfehler. Bitte beachten Sie, dass die Garantie nur gegen Vorlage eines Kaufbelegs gültig ist. HEBEN SIE IHRE QUITTUNGEN AUF! Die Quittungen werden für jeden Garantieanspruch während des Zeitraums benötigt.

GARANTIEVERLÄNGERUNG ERHALTEN

Holen Sie sich eine 6-Jahres-Garantie, indem Sie sich unter warranty-woods. com registrieren. Stellen Sie die Langlebigkeit Ihrer Garantie sicher, indem Sie den Original-HEPA-Filter von Woods jährlich austauschen. Bitte beachten Sie, dass die Garantie unter bestimmten Bedingungen gültig ist: rechtzeitige Produktregistrierung innerhalb von 90 Tagen, jährlicher Austausch des HEPA-Filters und Aufbewahrung der Quittungen für die Filter und das Gerät. HEBEN SIE IHRE QUITTUNGEN AUF! Alle Quittungen werden für jeden Garantieanspruch während des Zeitraums benötigt.

AKTIVIEREN SIE 6 JAHRE GARANTIE WARRANTY-WOODS.COM

FEHLERSUCHE

Bitte überprüfen Sie das Gerät und befolgen Sie die nachstehenden Vorschläge, bevor Sie einen professionellen Service anfordern. Versuchen Sie jedoch niemals, das Gerät selbst zu zerlegen oder zu reparieren, da dies zu Schäden an Ihnen und Ihrem Eigentum führen kann. Sollten Probleme auftreten, die nicht in der Tabelle aufgeführt sind, oder sollten die empfohlenen Lösungen nicht funktionieren, wenden Sie sich bitte an eine professionelle Serviceorganisation.

PROBLEME	URSACHE	ABHILFE
Das Gerät lässt sich nicht einschalten.	Ausfall der Stromversorgung.	Schließen Sie das Gerät an eine stromführende Steckdose an und schalten Sie es ein.
	Wassertank voll mit entsprechendem Leuchtsymbol.	Lassen Sie das im Gerät gespeicherte Wasser ab.
	Die Raumtemperatur ist niedriger als die eingestellte Temperatur im Kühlmodus oder höher als die Temperatur im Heizmodus.	Stellen Sie sicher, dass das Gerät innerhalb des empfohlenen Temperaturbereichs von 8-35°C arbeitet. Passen Sie die eingestellte Temperatur an.
Unzureichende Kühlung.	Es gibt direktes Sonnenlicht.	Schließen Sie den Fenstervorhang.
	Die Türen und Fenster sind geöffnet, der Raum ist überfüllt oder es gibt andere Wärmequellen.	Schließen Sie Türen und Fenster, entfernen Sie andere Wärmequellen und erwägen Sie den Einbau zusätzlicher Klimageräte.
	Verschmutzter Filter.	Reinigen oder ersetzen Sie das Filtergewebe.
	Lufteinlass oder Luftauslass verstopft.	Entfernen Sie alle Hindernisse.
Hoher Geräuschpegel.	Das Gerät wird auf einer unebenen Fläche aufgestellt.	Stellen Sie das Gerät an einem flachen und festen Ort auf (kann Geräusche reduzieren)
Der Kompressor funktioniert nicht.	Auslösung des Überhitzungsschutzes.	Warten Sie, bis die Temperatur gesunken ist, das Gerät startet dann automatisch neu.
Die Fernbedienung funktioniert nicht.	Abstand zwischen Gerät und Fernbedienung zu groß.	Bringen Sie die Fernbedienung in die Nähe des Klimageräts und stellen Sie sicher, dass die Luft am Signalempfänger des Geräts ankommt.
	Die Fernbedienung ist nicht auf den Signalempfänger am Gerät gerichtet.
	Die Batterien sind erschöpft.	Ersetzen Sie die Batterien
Der Code "CH01" wird angezeigt.	Ausfall des Raumtemperatursensors.	Überprüfen Sie den Raumtemperaturfühler und die zugehörigen Schaltkreise.
Der Code "CH02" wird angezeigt.	Defekt des Temperaturfühlers am Verdampfer.	Überprüfen Sie den Verdampfertemperaturfühler und die Schaltkreise.
Der Code "E4" wird angezeigt.	Anti-Frost-Schutz.	Die Funktionen werden nach Ablauf des Frostschutzes automatisch wiederhergestellt.
Der Code "E5" wird angezeigt.	Ausfall des Außentemperaturfühlers.	Überprüfen Sie den Außentemperaturfühler und die zugehörigen Schaltkreise.
		Überprüfen Sie, ob die Schnittstelle des Außentemperatursensorkabels richtig eingesteckt ist.
Der Code "E6" wird angezeigt.	Die Tür lässt sich nicht öffnen.	Prüfen Sie, ob die Luftklappe im Kühlbetrieb vollständig geöffnet ist, und überprüfen Sie die entsprechenden Schaltkreise.
Der Code "E7" wird angezeigt.	Die Tür schließt nicht.	Stellen Sie im AirSwitch-Modus sicher, dass die Klappe die Schließbedingungen erfüllt und dass die Luftschaltklappe vollständig geschlossen ist; überprüfen Sie die zugehörigen Schaltkreise.
Der Code "FL" wird angezeigt.	Der Wassertank im Fahrgestell ist voll.	Lassen Sie das Kondensat ab und nehmen Sie das Gerät wieder in Betrieb.

TECHNISCHE SPEZIFIKATION

MODELL NR.	AC CORTINA 12K AIRSWITCH	AC COTINA 12K AIRSWITCH SMART HOME DUO A+
Kühlleistung	3,520 W	3,500 W
Heizleistung	K.A.	2,900 W
Stromverbrauch im Kühlbetrieb	1,350 W	1,120W
Stromverbrauch im Heizmodus	K.A.	960 W
Stromverbrauch im AirSwitch-Modus	56W	32W
Luftstrom	220-320 (m3/h)	220-320 (m3/h)
Energieklasse	A	A+
Entfeuchtung	33,6 L / 24h	33,6 L / 24h
Einstellung der Temperatur	17-30°C	17-30°C
Arbeitstemperatur	17-43°C	5-43°C
EER im Kühlbetrieb	2,6	3,1
EER im AirSwitch-Modus	5	8
Schlauchlängen	1,5 m	1,5 m
Kältemittelgas	R290/260g	R290/250g
Schallpegel im Kühlbetrieb (LWA) (dB(A))	60-64 dB	60-64 dB
Schallpegel im Kühlbetrieb (LPA) (dB(A))	49-52 dB	49-52 dB
Schallpegel im AirSwitch-Modus (LWA)(dB(A))	49,5-51 dB	49,5-51 dB
Schallpegel im AirSwitch-Modus (LPA) (dB(A))	35-38 dB	35-38 dB
Nettogewicht	30kg	31kg
Abmessungen des Geräts (H×B×T)	850×471×400mm	850×471×400mm
Technische Änderungen und Verbesserungen sind möglich. Alle Werte sind Näherungswerte und können je nach äußeren Umständen wie Temperatur, Belüftung und Feuchtigkeit variieren.

Diese Kennzeichnung besagt, dass das Gerät in der EU und in Großbritannien nicht als unsortierter Siedlungsabfall entsorgt werden darf. Zur Verhinderung von Umweltschäden und Auswirkungen auf die menschliche Gesundheit durch unverantwortliche Abfallentsorgung ist das Produkt getrennt vom normalen Abfall zu entsorgen und einem sinnvollen Recycling zur nachhaltigen Wiederverwendung der Ressourcen zuzuführen. Für die Rückgabe des Geräts an uns stehen Rücksendungs- und Sammelsysteme zur Verfügung. Alternativ ist Kontakt zu dem Händler aufzunehmen, bei dem das Produkt gekauft wurde. Wenden Sie sich als Verbraucher an Ihren Händler oder die örtlichen Behörden, um Informationen zu Entsorgung/Recycling Ihres Altgerätes zu erhalten.

Gebrauchte Batterien dürfen nicht im Hausabfall entsorgt werden, weil sie giftige Bestandteile und Schwermetalle enthalten können, die umweltschädlich und gesundheitsschädlich sein können. Geben Sie leere Batterien an eine geeignete Recycling-Einrichtung.

MATERIAL INFLAMABLE.

ELEKTRISCHE AANSLUITING

WAARSCHUWING ⚠️

VOOR HET EERSTE GEBRUIK

EINDE-SEIZOEN OPSLAG

TECHNISCHE SPECIFICATIE
