MPX 200 THO256193400W - Rengas MICHELIN - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi MPX 200 THO256193400W MICHELIN PDF-muodossa.
| Tuotetyyppi | Korkeapainepesuri |
| Merkki | MICHELIN |
| Malli | MPX 200 THO256193400W (vastaa MPX 200 HDK) |
| Käyttötarkoitus | Ajoneuvojen, julkisivujen, veneiden jne. pesu |
| Maksimipaine | 20 MPa (200 bar) |
| Vesivirtaus | 15 l/min |
| Ottoteho | 7,4 kW |
| Sähköliitäntä | 400 V / 50 Hz, kolmivaiheinen |
| Paino | 61,6 kg |
| Veden maksimilämpötila | 60 °C |
| Tulopaine max | 1 MPa |
| Äänenpainetaso (LWA) | 90 dB(A) |
| Moottorin suojaus | IPX5 |
| Moottorin eristys | Luokka F |
| Turvalaitteet | Varoventtiili, pistoolin turvallisuus, lämpösuoja |
| TSS-järjestelmä | Moottorin automaattinen pysäytys pistoolin sulkeutuessa |
| Pesuainesäiliö | Kyllä, sisäänrakennettu |
| Mukana tulevat tarvikkeet | Suutin, pistooli, korkeapaineletku, säädettävä pää |
| Säännöllinen huolto | Suodattimen puhdistus, moottorin vapautus, säiliön tyhjennys |
| Talvisäilytys | Käytä ei-aggressiivista pakkasnestettä, varastoi kuivassa |
| Takuu | Voimassa olevien standardien mukaan, kattaa valmistusvirheet |
| Korjattavuus | Varaosat saatavilla valtuutetuissa huoltoliikkeissä |
| Yhdenmukaisuus | EN 60335-2-79, CE |
Usein kysytyt kysymykset - MPX 200 THO256193400W MICHELIN
Käyttäjien kysymyksiä aiheesta MPX 200 THO256193400W MICHELIN
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Rengas PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi MPX 200 THO256193400W - MICHELIN ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. MPX 200 THO256193400W merkiltä MICHELIN.
KÄYTTÖOHJE MPX 200 THO256193400W MICHELIN
Painepesuri - Kaytöohjeet Lue ohejt huolellisiesti ennen kaytöa

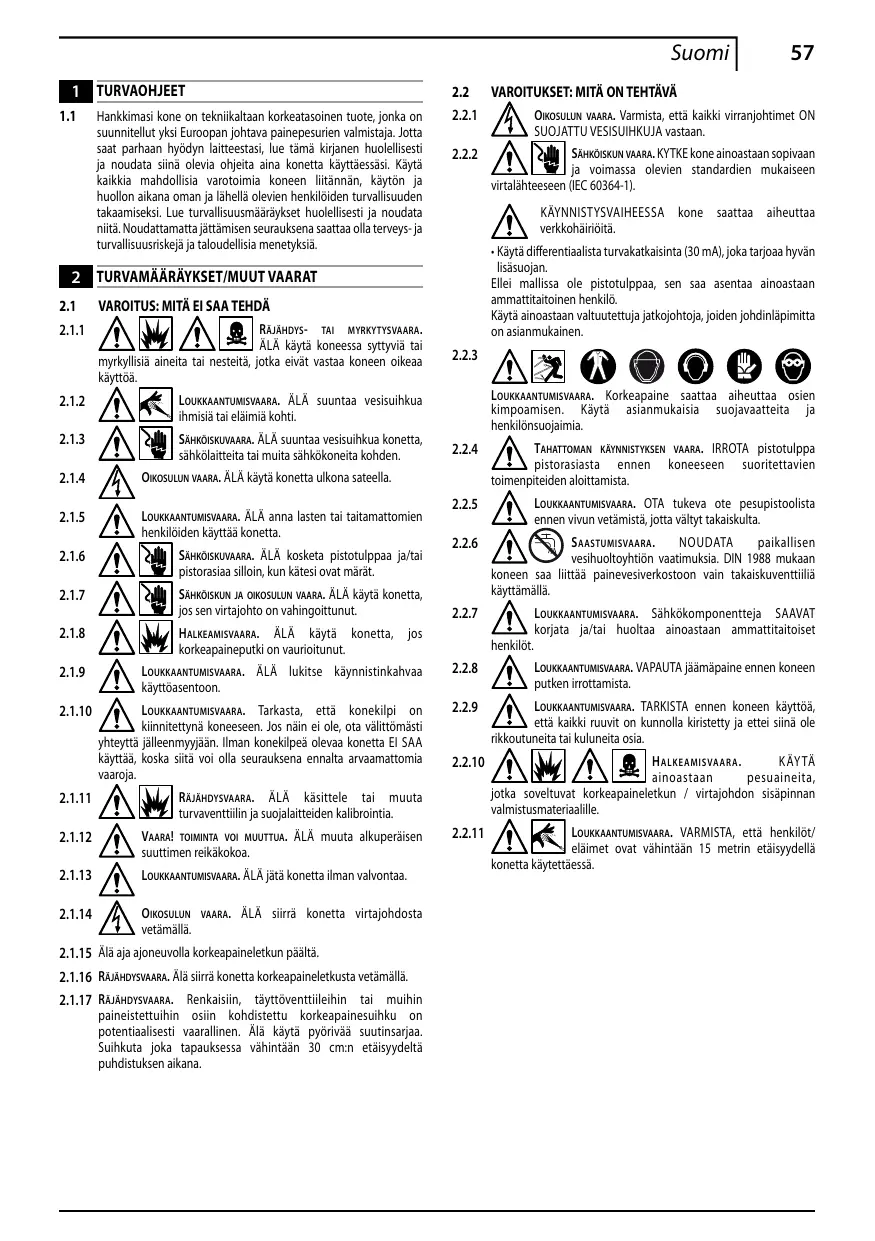

1.1 Hankkimasi kone on tekniikaltaan korkeatasoenen tuote, jonka on suunnittellut yksi Euroopan johtava painepesurien valmiistaja. Jotta saat parhaan hyödyn laiteestasi, lue tämä kirjanen huelllisesti ja noudata siinä olevia ohjeita aina konetta käytäessää. Käytä kaikkia mahdollisia vartoimia koneen liittannan, käytön ja huollon aikana oman ja lahellev olen henkilöden turvallisuuden takaamiseksi. Lue turvallusummaäräykset huelllisesti ja noudata niitta. Noudattamatta jattämisen seurauktena saattaa olla terveyes- ja turvallusuusriskejä ja taloudellisia menetytsja.
2 TURVAMAÄRÄYKSET/MUUT VAARAT
2.1 VAROITUS: MITA EI SAA TEHDA
2.1.1 RAJAHDYS-TAI MYRKYTYSVAARA, ALA kāytā koneessa sytyvvi tai myrkyllisiä aineita tai nesteitā, jotka eivat vastaa koneen oikeaa kāyttoa.
2.1.2 LOKKAANTUMISVAARA. ALA suuntaa vesisuihkaia ihmisija tai elaimja kohti.
2.1.3 SÄHÖISKUVAARA. AÄ Suuntaa vesisuihka konetta, sähkölaitteita tai muita sähkökoneita kohden.
2.1.4 OIKOSULUN VAARA, ALA kayta konetta ulkona sateella.
2.1.5 LOUKKAANTUMISAARA. ALA anna lasten tai taitamattomien henkiloiden kayttä konetta.
2.1.6 SAHKOISKUVAARA. ALA kosketa pistotulppaa ja/tai pistorasiaa silloin, kun katesi ovat märät.
2.1.7 SÄHÖKSUN JA OIKOSULUN VAARA. ÄLÄ käytä konetta, jos sen virtajtoho on vahingoittunut.
2.1.8 HALKEAMISVAARA. ALA kayta konetta, jos korkeapaineputki on vauroitunut.
2.1.9 LOUKKAANTUMISVAARA. ALA lukitse kaynnistinkahvaa kayttoasentedon.
2.1.10 L OUKKAANTUMISVAARA. Tarkasta, etta koneilpi on kiinnitetyna koneesen. Jos nain ei ole, ota vallitomasti yhteytta jalleenmyjjaan. Ilman konekilpea olevaa konetta EI SAA kayttta, koska siita voi olla seurausena ennalta arvaamattoma vaaroja.
2.1.11 RAJAHDYSAARA. ALA kasittele tai muuta turvaventtilin ja suojalaitteiden kalibroaintia.
2.1.12 VAARA! TOIMINTA VOI MUUTTUA. ALA muuta alkuperäisen suuttimen reikakokoa.
2.1.13 LOUKKAANTUMISVAARA. AÄJä jat konetta ilman valvontaa.
2.1.14 OIKOSULUN VAARA. ALÀ siirra konetta virtajohdosta vetàmàllà.
2.1.15 Åla aja ajoneuvulla korkeapaineletkun paälta.
2.1.16 RAJAHDYSAARA. Åla siirr konetta korkeapaineletkusta vetamalla.
2.1.17 RAJAHDYSAARA. Renkaisin, taytioventtiileihin tai muihin paineistettuihin osin kohdistetu korkeapainesuihku on potentalisesti vaarallenin. Alä kāytä pyörivaa suutinsarjaa. Suihkita joka tapauksessa vahintaan 30 cmm etäisyydeltä puhistuksen aikana.
2.2 VAROITUKSET: MITÄ ON TEHTÄVÄ
2.2.1 OIKOSULUN WAARA. Varmista, etta kaikki virranjohtimet ON SUOJATTU VESISUIHKUJA vastaan.
2.2.2 SAHKOSKUN VAARA, KYTEK kone ainaostaan sopivaan ja voimassa olevien standardien mukaiseen virtalahteeesen (IEC 60364-1).
KAYNNISTYSVAHEESSA kone saattaa aiheuttaa verkkohairiota.
- Käytä differentiaalista turvakatkaisinta (30 mA), joka tarjoaa hyvän lisäuojan.
Ellei malissa ole pistotulppaa, sen saa asenta ainaostaan ammattaitoiten henkilo.
Käytä ainoastaan valtuettuja jatojoohtoja, joiden johdinlapiimitta onAsianmukainen.
2.2.3 LOUKKAANTUMISVAARA. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuojaimia.
2.2.4 TAHATTOMAN KAYNNISTYKSEN VAARA. IRROTA pistotulppa pistorasiasta ennen koneeseen suoritettavien toimenpititeiden aloitamista.
2.2.5 LOUKKAANTUMISVAARA. OTA tukeva ote pesupistoolista ennen vivun vetamista, jotta valtyt takaiskulta.
2.2.6 SAASTUMISVAARA. NOUDATA paikallisen veshuoltoyhtion vaatimukia.DIN 1988 mukaan koneen saa liitttä painevesiverkostoon vain takaiskuventtiliä käytämällä.
2.2.7 LOKKAAANTUMISAARA. Sähkökomponenteja SAAVAT korjata ja/tai huoltaa ainoastaan ammattaitaioiset henkijot.
2.2.8 LOUKKAANTUMISAARA. VAPAUTA jäämäpaine ennen koneen putken irrottamista.
2.2.9 LOUKKAANTUMISVAARA. TARKISTA ennen koneen käytöä, etta kaikkruvit on kunnolla kiristetty ja ettei siinə ole rikkoutuneita tai kuluneta osia.
2.2.10 HALKEAMISVAARA. KAYTA ainoostaan pesuaineita, jotka soveltuvat korkeapaineletkun / virtajohdon sisäpinnan valmistusmaterialile.
2.2.11 LOUKKAANTUMISVAARA. VARMISTA, etta henkilot/ elaimet ovat vahintaaan 15 metrin etaisyydella konetta kaytettaaess.
3 YLEISET OHJEET (KUVA 1)/SIVU.3
3.1 Käytöoppaan käytö
Käytöopas kuuluu tärkeän ösana koneen varusteisiin ja se on säytettāva huellilesti tuleya käytöa varten. Lue se houlellisiesti ennen asennusta ja käytöa. Luovuta ohejt uudelle omistajalle, mikä myt koneen.
3.2 Toimitus
Kone toimitetaan osittain purettuna pahvilaatikossa.
Pakkauksen sisälto on esitelty kuvassa 1.
3.2.1 Ohessa toimitet asiakirjat
A1 Käytö- ja houlto-opas
A2 Turvaohjeet
A3 Standardienmukaisuustodistus
A4 Takuusaannot
3.3 Pakkausten havitys
Pakkausen materiaalit ovat ymparistoystavillisia. Kierrata tai havita ne kaytomaassa voimassa olevien märäysten mukaan.
3.4 Tiedotukset

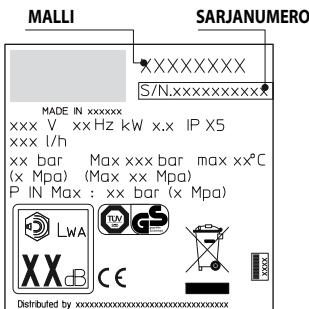

Noudata koneessa olevien kilpien ohjeita.
Tarkista, etta ne ovat aina paikoillaan ja lukukelpoisia. Ellein ain ole, vailda ne. Kiinnitta uusi kilpi akuperaiselle paikalle.
Symboli E1 - Osoittaa, etta konetta ei tule havittt a kotitalousjatteiden seassa. Se voidaan palauttaa jalleenmyyjalle
hankittaessa uusi kone. Koneen sākō-ja elektroniūkaosia e tule kāyttaa udellensopsimattoniunarkoituksiin, sillāne sisälṭāvat terveydele hiattelisia ainetae.
Symboli E2 - Osoittaa, etta kone on tarkoitett ammattikayttoen. Sitaa savat kayttaa ainoastaan henkilot, joilla on
kokemusta, teknstia tuntesta, tietoja standardeista ja laeista ja jotka osaavat kayttaa ja houltaa konetta.
Symboli E3 - Osoittaa, etta kone on tarkoitettu ei-ammatti-maisen keytoen (kotitalous).
Kone on tarkoitetti yksityisean ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuurni reovattana pintnyt lka puatta vedellja biologisesti hajoavilla kemialissila pesuaineill.
Ajoneujoen moottori enpu on saillittua ainoastan,Jos likainen vesi havitetaa voimassa olevien standardien mukaan.
Veden syöttolämpötila: ks. konekilpi.
- Veden syöttöpane: min. 0,1 MPa - maks. 1 MPa
Ymparoivla lampoitla toiminnan aikana: yli 0^
Kone on EN 60335-2-79/A1 -standardin mukainen.
4.2 Käytäjä
Koneen kyyttäj on osoitetu kannen symbolilla (ammattimainen tai ei-ammattimainen).
4.3 Kielletty käytö
Koneken käytö on kiellettya henkilibita, jotka eivat tunne sen käytö tai eivat ole lukeneste käytöoppaan ohejta hulloelliseti.
Alä kayta koneessa sytyvi, rājāhdysvaarallisia tāmi rykyllisiña nesteitta.
Alä kayta konetta potentaialisi syntyyvässa tārājāhdysvaarallissena tilassa.
Alä käytä ei-alkuperäisä ti erimallille tarkoitettuja varusteita.
Ala muuta konetta; muutokset mitatöivat standardienmukaisuustodistuksen ja vapavuttavat valmistajan sivili- j rikosoikeurdellisesta vastuusta.
4.4 Pääosat
B1 Säädettäva suutin
B2 Pesupistoolin varsi
B3 Turvakatkaisimella varustetty pesupistooli
B4 Virtajho t je pistotulppa (jos kaytossa)
B5 Korkeapaineletku
B6 Pesuainesäili (jos käytössä)
4.4.1 Varusteet (jos sisaltyvat pakkauseen - ks.kuva 1).
C1 Suuttimen
puhdistustyokalu
C2 Pyorivauutinsarja
C3 Kahva
C4 Harja
C5 Letkukela
C6 Veden imusatja
C7 Putkien
puhdistusputkisaraj
C8 Suurien pintojen
harjasarja
C9 Sovitsarja
4.5 Suojalaitteet
Huomio - vaara! Alä käsitte tai muuta turvaventtilin kalibrointia.
-Turva-ja/tai paineenrajoitusventtiilli.
Turvaventilli toimil myos paineenrajotusventillinà. Kun pesupistoli suljetana, ventilli avautu j vedenkierto sirtty pumpun vedentulopouelle tai ventilli poistaas vened maahan.
- Termostaattiventtili (D1 jos käytössä)
Jos veden lamptola yllttaa valmistajan ilmoittaman lamptolan, termostaativentti poistaa kuuman veden ja otta poistetua vesimaraa vastaana märän kylmaa vetta, kunnes lamptola palautuu asiannukaiseksi.
-Turvakatkaisin (D):Estaa veden tahattoman suihkuamisen.
ASENNUS (KUVA 2)/SIVU.4
5.1 Kokoonpano
Huomio-vaara!
Kaikki asennu- ja kokoonpanotoimopiteet teule taa koneen virta katkaistuna.
Ks. kokoonpanojarjestys kuvasta 2.
5.2 Pyorivan suuttimen asennus
(Mallit, joihin asennettu)
Pyorivaautinsarlaissapesutehoa.
Käytetässä pyöviä suutinta paine saatta laskea 25 % saedätävälla suuttimella saatuun paineeneen��态。
Sen käytö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.
5.3 Sähköytkentä
Huomio-vaara!
Tarkista, etta verkkojannite ja-tajuus vastaavat koneken konekilvessa annettuja arvoja (V-Hz) (kuva 2). Kytke kone sahkoverkkoon, jossa on tehokas maadoitus. Johdossa tulee olla vikvirtakytkin (30 mA), joka katkaisee sahkon oikosulussa.
5.3.1 Jatkojtojen kyytto
Käytä IPX5-suoja-asteen jatkojohtoja ja pistotulppia.
Jatkojhodon säkeiden lapimitan on oltava suhteessa sen pituiteen; mitä pidemip jatkojohto, situ suurempi lapimita. Ks. taulukkoa I.
5.4 Vesilitäntä
Huomio-vaara!
Konetta saa käytää ainoastaan suodatetila tai puhvedellä. Veden syöttöehon on oltava pumpun kapan mukainen.
Kone on asetettava mahdollisimman lahelle vesilitiantaa.
5.4.1 Liitantaukot
Paineliitin (OUTLET)
Suodattimella varustetu tulovesiliin (INLET)
5.4.2 Liitanta julkseen vesijhohtoverkkoon
Kone voidaan liittaa suoraan julkseen juomavesiverkkoon ainoastaan,Jos tulosovesiletuken on asennettu voimmasa olevien standardien mukaisesti tyhjeneva takaisvirta- uken estojaristelma.Varmista, etaletkun halkisija on vahintaan 13mm jaatta se on vahvistettu.
6 SÄDÖT (KUVA 3)/SIVU.5
6.1 Säädettävän suuttinen säätö (jos käytössä)
Sädā vesisuihku sāedettävästa suuttimesta (E).
6.2 Pesuaineen saatö (jos käytössä)
Sädä pesuaineen märä saätimestä (F).
6.3 Pesuineen syoton säätö
Aseta sadettäva (E) suitin " -asentoon syöttäkesesi pesuainetta oikealla paineella (jos käytössa).
6.4 Paineen saatö (jos käytössä)
Saëda käytöpäine säätmellä (G). Paine näky painemittarissa (jos asennettu).
7 KAYTTO (KUVA 4)/SIVU.5
7.1 Saatolaitteet
- Kännistyskatkaisin (H).
Aseta käynnistyskatkaisin (1 ON)-asentoon:
a) kännistäksesi moottorin (malleissa, joissa ei ole TSS-laitetta);
b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varuste-tuissa malleissa).
Jos kännistyskatkaisimessa on merkkivalo, sen tulee syttyä.
Jos käytössä ovat low/high-asennot, ne tarkoittavat seuraavaa:
Low: matalapainepesu
High: korkeapainepesu
Aseta kännistyskatkaisin (0 OFF)-asentoon pysäyttaäksesi koneen.
Jos käynnistyskatkaisimessa on merkkivalo, sen tulee sammua.
-Vesisuihkin ohjausvipu (I).
Huomio -vaara!
Koneen on käytön aikana oltava tasaisella ja tukeval
olla, ks. kuva 4.
7.2 Kännistys
1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pidae supipistooli auki mutamanan sekunnin ajan ja kaynnstä kone kaktaisimella (1 ON).
Huomio - vaara!
Varmista ennen koneen käynnistysta, etta se saa vetta asiannmuakisesti; kuivakäytto vauroittaa konetta. Älä peita tuuletsiritilöta toiminnan aikana.
TSS-mallit - TSS-malleissa, joissa on automattinen syoton keskeytys:
suljettaessa presupstitoli dynaaminener paine smuttauta automaattisesti sahkmoottorin (ks.kuva 4)
- avattaessa pesupistooli paineen laskeminen kaynnistaa sakhmoottorin automaattisesti ja paine palautuu huomaamattoman pienella viveeva;
-TSS moitteettoman toiminnan kannalta on tärkää, ettei pesupistool sulkemista ja aukaisua suoriteta alle 4-5 sekunnin kuluessa.
Kännistä ammattikäytöön tarkoitetut kolmivaihemallit ensim-maisell kerrallylhyesti tarkistaaksesi moottorin kiertosuunnan. Jos moottorin tuuletin pyorii vastapäviän, vaidha pistotulpan kaksi vaihetta kolmesta (L1, L2, L3) keskenaan.
Välta kivakäyttöä aläk katkaise vesisuihku yli 10 minuutiki toimmän aikana, ettei painepesuri vauriodu (malleissa, joissa e olé TSS-laitetta).
7.3 Pysaytys
1) Aseta käynistystskatkaisin (0 OFF)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Aseta turvakatkaisin (D).
7.4 Uudelleenkäynistys
1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynistyskatkaisin (1 ON)-asentoon.
7.5 Säilytys
1) Sammuta kone (0 OFF).
2) Poista pistotulppa pistorasiasta.
3) Sulje vesihana.
4) Vapauta pesupistoolin jännöspaineta, kunne suuttimesta ei tule enna vettä.
5) Tyhjenna ja pese pesuainesaillio tyoskentelyn jalkeen. Käytä saillion pesuin puhdasta vetä, ala pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).
7.6 Pesuaineen taytto ja käytto
Pesuaine tulee syttaa saedettava sutin "■" -asennossa (jos kaytsssa).
Jos kāyītā painepesurī o hessa toimitetuva alkuperästä letkua.
pidempää korkeapainenktaa tai jatkoletkua, pesuaineen tulo saataa vahentyä tai loppua kokkaana.
Täytä saïlö biologisesti erittäin hajoavalla pesuaineella.
7.7 Suositeltava pesutapa
Liouta lika levittamalla veteen sekoittunut pesuaine kuivalne pinnalle.
Työskentele pystyurorilla pinnoilla alhaalta ylospain. Anna pesuaineen vaikuttua 1-2 minuuttia, mutta alla paasta pintaa kuivaksi. Suihkute korkapainesuihkulla vahintaan 30~cm etaisyddelta ja työskentele alhaalta ylospain. Valta veden leviamista pesemattomalle pinnalle.
Joissakin tapaukssika lka joudutaan poistamaan mekanisesti pesuharjoila.
Korkeapaine e i aina ole parasapa saada hyvi'pesutuloksia, sillai se aaattaa vaurioittaa joitakin pintoja. Valta saedettavan suuttimenulasuihkn ja Pyorivaa sutinsarja-suutttemen kayttöa aroilla ja maalatulla pinnoilla ja paineistetuissa osissa (esim. renkaat, tayt-toventtiilit jne.).
Hyvä pesutulos riippuu yhtä laill a pineesta kuin vesimärästä.
Kaikkmuut huoltoimeneiteet tulee suorittaa valtuutetussa huoltopalvelussa.
Huomio - vaara!
Irrota pistotulppa pistorasiasta ennen minkaan
seen suoritettavan huoltotyon aloittamista.
8.1 Suuttimen puhdistus
1) Irrota vari s pesupistoolista.
2) Poista kaikki like suuttimen reiastä tyokalulla (C1).
8.2 Suodattimen puhdistus
Tarkista tulovesi- (L) ja pesuainesuodatin (jos kaytossa) ennen jokaista kaytttoa ja puhdistar vartittaessa ohjeiden mukaan.
8.3 Moottorin vapautus (jos kaytossa)
Jos kone on pitkäan käytämötanä, kalkkeraaantymat saattavat likuta moottorin. Vapauta moottori kääntämällä moottorin akselia tyokalulla (M).
8.4 Varastointi
Käytä koneessa syövyttramäntä ja myrkytontä jaatymisenestoianetta ennen talvisäylytstä.
Sälytä konetta kuvissa paikassa ja suojaa se jaatymiseltä.
9 VIANETSINTÄ
| Vika | Mahdollinen syy | Korjaus |
| Pumppu ei tuota määritettyä painetta. | Pyörivä suutin kulunut. | Vailha pyörivä suutin. |
| Vedensuodatin likainen. | Puhdista suodatin (L) (kuva 5). | |
| Veden syöttöpaine liian alhainen. | Avaas vesihana kokonaan. | |
| Ilmaa pääsee järestelmään. | Tarkista liitokset. | |
| Pumpussa ilmaa. | Pysäytä kone ja laske pesupistoolista vettä, kunnes vesi virtaa ulos tasaisesti. Käynnistä kone uudelleen. | |
| Säädettvä suutin väärässä asennossa. | Käännä säädettävää suutinta (E) (+) (kuva 3). | |
| Termostaattventillin laukeaminen | Oda, etta veden lampötila palautuu oikeaksi. | |
| Pumpun paine vaihtee. | Vettä tulee alkopuolisesta sällöstä. | Kytke kone vesijohtoon. |
| Veden lämpötila liian korkea. | Laske veden lampötila. | |
| Pyörivä suutin on sukossa. | Puhdista pyörivä suutin (kuva 5). | |
| Likainen tulovesisuodatin (L). | Puhdista suodatin (L) (kuva 5). | |
| Moottori hurise, mutta ei käynnisty. | Verkkojännite ei ole riittävä. | Tarkista, etta verkkojännite vastaa konkilven jännitettä (kuva 2). |
| Jännitteen lasku johtuu jatkojhodsta. | Tarkista jatkojhodmit. | |
| Kone on ollut pysähdyksissä pitkään aikaa. | Ota yhteytä lähimpään huoltopalveluun. | |
| TSS viallinen. | Ota yhteytä lähimpään huoltopalveluun. | |
| Sähkömoottori ei käynnisty. | Sähkövirta puuttuu. | Tarkista, etta pistotulppa on kunnolla pistorsiassa ja että sihen tulee virtaa (*) |
| TSS viallinen. | Ota yhteytä lähimpään huoltopalveluun. | |
| Kone on ollut pysähdyksissä pitkään aikaa. | Työnnä työkalu (M) moottorin takapäässä olevaan reikään ja vapauta moottori (mallit, joihin asennettu) (kuva 5). | |
| Vesivuoto. | Tiivisteet ovat kuluneet. | Vailha tiivisteet huoltopalvelussa. |
| Vapaasti purkavan turvaventtilin laukeaminen. | Ota yhteytä lähimpään huoltopalveluun. | |
| Liällinen kääytöään. | Veden lämpötila liian korkea. | Laske veden lampötilaa (ks. tekniä iietoja). |
| Öljyuvoto. | Tiivisteet ovat kuluneet. | Ota yhteytä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: kone käynnisty, vaikka pesupistooli on kiinni. | Viallinen tiiviste kornekapainepuolella tai veden kierrossa. | Ota yhteytä lähimpään huoltopalveluun. |
| Ainoastaan TSS-mallit: vipua vedettäessä vettä ei tule ulos (kun tulovesiletu on asetetu paikoilleen). | Pyörivä suutin on sukossa. | Puhdista pyörivä suutin (kuva 5). |
| Ei ota pesuainetta. | Sääddettävä suutin on korkeapainaseennossa. | Aseta suutin "■"-asentoon (kuva 3). |
| Pesuaine on liian sakeea. | Laimenna vedellä. | |
| Käytössä on korkeapainetekun jatkoletku. | Käytä alkuperäistä letkua. | |
| Pesuainekierrossa on sakkaa tai kaventumia. | Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteytä lähimpään huoltopalveluun. |
(*) Jos moottori sommu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuittia ennen uutta käynnystä (lampokatkaisen laukeaminen). Jos vika toistuu useita kertoja, ota yhteytä lahimpään huoltopalveluun.
10 KUINKA OLLA VAURIOITTAMatta PINTOJA
HUOMIO
10.1 Painepesur käytö renkaiden pesuun saattaa vauroittta renkaita ja olla vaarallista.
10.2 Alä suuntaa korkeapaineista suihkua suoraan renkaaseen.
10.3 Käytä painepesuria aina matalammalla paineilla suorittaessasi puhdistusta pyörien ja renkaiden lahella.
10.4 Älä koskaan käytä pesupistoolin turbovartta ajoneuvon osien pesuun.
10.5 Etsi lisatietoja osasta 7.7 Suositeltava pesutapa.
FI CE-standarddienmukaisuustodistus
Me Annovi Reverberi S.p.A., Bomporto (Mo), Italia vakuutamme etta seuraava(t) Michelin-kone(ET):
Koneen nimike
Korkeapainepesuri
Mallinro
MPX 150 HDC
MPX 170 HDC
MPX 200 HDK
Tehonkulutus
3 kW
5kW
7.4kW
on(ovat) seuraavien EY-direktivien mukainen(mukaisia):
ja valmistetu seuraavien standardien tai standardoitujen asiakirjojen
mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000
3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1
Sen henkilön nimi ja osoite, joka on valtuutetu kokoaamaan teknisen
eritelman: Stefano Reverberi / AR Toimitusjohtaja - Via M.L. King 3 - 41122
Modena, Italia
Direktiivissä 2000/14/EY vaadittu standardienmukaisuuden
arviointimenetelma on toteutetu liitteen V mukaan.
MPX 150 HDC MPX 170 HDC MPX 200 HDK
Mitatu aenpainetaso: 85 dB (A) 88 dB (A) 89 dB (A)
Guaranteed Sound
Taattuaaenpainetaso: 86 dB (A) 89 dB (A) 90 dB (A)
Pvm:25.10.2011
MODENA (I)
Stefano Reverberi
89 dB (A) 90 dB (A)
Toimitusjohtaja
Tekniset tiedot
| Tekniset tiedot (F1) | Mit-tayksikkö | MPX 150 HDC | MPX 170 HDC | MPX 200 HDK |
| Kapasiteetti | l/min | 10,5 | 13 | 15 |
| Paine | MPa | 12 | 17 | 20 |
| Maksimipaine | MPa | 15 | 17 | 20 |
| Teho | kW | 3 | 5 | 7,4 |
| Sytöttlampötila | °C | 60 | 60 | 60 |
| Maksimisytöttlapaine | MPa | 1 | 1 | 1 |
| Pesupistoolin työntövoima maksimipaineella | N | 27,55 | 37,1 | 49,36 |
| Mootorin eristys | - | F-luokka | F-luokka | F-luokka |
| Mootorin suojaus | - | IPX5 | IPX5 | IPX5 |
| Jännite | V/Hz | 230/50 | 400/50 | 400/50 |
| Suurin salittu verkkovastus | Ω | - | - | - |
| Äänenpaine (K = 3 dB(A)): | ||||
| LRA(EN 60704-1) | dB (A) | 78,4 | 81 | 82,3 |
| dB (A) | 86 | 89 | 90 | |
| LHR(EN 60704-1) | ||||
| Laitteen tärinä (K = 1,5 m/s2): | m/s2 | 1,5 | 1,5 | 1,4 |
| Paino | kg | 47 | 49,6 | 61,6 |
Oikeus teknisin muutoksiin pidatetään!
(FI) TAKUU
Takuun voimassaoloaika märärään tuotteen myntimaassa voimassa olevissa märäryksissä (ellei valmistaja toisin ilmoita).
Vallistien osien vailto ja kohtuullesti kuluneiden tuotteiden korjus tai vaihto.
Takuu ei mata normalisti kuluvia osia (venttiili, manta, vesitiiviste, oljtyiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyorat jne.)
Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:
- virheellinen tai sopimaton käytö, laiminlyönti,
-myynti, ammattikaytt to tai vuokraus,
- ohjekirjassa annettujen huoltomäräysten noudattamatta jättäminen,
- valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset,
- ei-alkuperäisten varaosien tai varusteiden käytto,
- kuljetusvauriot, ylimäräiset esineet tai aineet, onnettomuus,
- varastointiin liittyvat ongelmat.
Takuun voimaan saattamiseksi tulee esittä ostotodistus.
