| Producttype | Hogedrukreiniger |
| Merk | MICHELIN |
| Model | MPX 200 THO256193400W (equivalent MPX 200 HDK) |
| Beoogd gebruik | Wassen van voertuigen, gevels, boten, enz. |
| Maximale druk | 20 MPa (200 bar) |
| Waterdebiet | 15 L/min |
| Opgenomen vermogen | 7,4 kW |
| Elektrische voeding | 400 V / 50 Hz, driefasig |
| Gewicht | 61,6 kg |
| Maximale watertoevoertemperatuur | 60 °C |
| Maximale toevoerdruk | 1 MPa |
| Geluidsdrukniveau (LWA) | 90 dB(A) |
| Motorbeveiliging | IPX5 |
| Motorisolatie | Klasse F |
| Veiligheidsvoorzieningen | Veiligheidsklep, pistoolveiligheid, thermische beveiliging |
| TSS-systeem | Automatische motorstop bij sluiten van het pistool |
| Detergenttank | Ja, ingebouwd |
| Inbegrepen accessoires | Lans, pistool, hogedrukslang, verstelbare kop |
| Routineonderhoud | Reiniging van het filter, ontstoppen van de motor, aftappen van de tank |
| Winterstalling | Gebruik een niet-agressieve antivries, droge opslag |
| Garantie | Volgens geldende normen, dekt fabricagefouten |
| Repareerbaarheid | Reserveonderdelen verkrijgbaar bij erkende centra |
| Conformiteit | EN 60335-2-79, CE |
Veelgestelde vragen - MPX 200 THO256193400W MICHELIN
Gebruikersvragen over MPX 200 THO256193400W MICHELIN
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Banden in PDF-formaat gratis! Vind uw handleiding MPX 200 THO256193400W - MICHELIN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MPX 200 THO256193400W van het merk MICHELIN.
GEBRUIKSAANWIJZING MPX 200 THO256193400W MICHELIN
Hogedrukreiniger - Gebruiksaanwijzing
Lees deze gebruiksaanwijzing vór het grabuk aandachtig door
1.1 De machine die u heeft aangeschaft is een product van hoog technologisch niveau, ontwikkeld door een van de meest ervaren bedrijven in Europa op het gebied van hogedrukpmopen. Om verzekerde te zichen van de beste resultaten, hebben we een tantal regels opgesteld die u worden verzocht aandachtig door te lezen en tijdens het gebruik van het apparaat toe te passen. Tijdens het aansluten, gebruik en onderhoud van de machine moet u alle möglichke voorzorgsmaatregelen treffen om uw eigien gezondheid en verilgheid en die van de personen in de onmiddelijk Nabijheid te waarborgen. Lees de verilgheidsvorschriften aanachtig door en volg ze op ompdat de veronachtzaming ervan gevaarlijk kan zijn voor de gezondheid en verilgheid van personen of tot financie schade za hunnen leiden.
2 VEILIGHEIDSVOORSCHRIFTEN/OVERIGRISICO'S
2.1 AANWIJZINGEN: WAT U NIET MOET DOEN
2.1.1 GEVAAR VOOR EXPLOSIES OF VEGIFTIGEN. Gebruik de machine
NIET met ontvlambare of giffige vloeistoffen of met eigenschappen die een correcte werkung van de machine in de weg staan.
2.1.2 GEVAAR VOOR VERWONDINGEN. Rlicht de waterstraal NIET op Personen of dieren.
2.1.3 GEVAAR VOOR ELEKTRISCHE SCHOKKEN. Richt de waterstraal NIET op de machine zich, op elektrische onderden ervan of op andere elektrische apparatuur.
2.1.4 GEVAAR VOOR KORTSLUITING. Gebruik de machine NIET buiten als het regent.
2.1.5 GEVAAR VOOR ONGEVALLEN.De machine mag NIET worden gebruikt door kinderen of onbekwame personen.
2.1.6 GEVAAR VOOR ELEKTRISCHE SCHOKKEN.Raak de stekker en/of het stopcontact NIET aan met natte handen.
2.1.7 GEVAAR VOOR ELEKTRISCHE SCHOKKEN EN KORTSLUITINGEN. Gebruik de machine NIET als de elektricieteitskabel beschadiad is.
2.1.8 GEVAAR VOOR EXPLOSIES. Gebruik de machine NIET als de hagedrukslang beschadigd is.
2.1.9 GEVAAR VOOR ONGEVALLEN. Blokker de hendel van het pistool NIET in de werkstand.
2.1.10 GEVAAR VOOR ONGEVALLEN. Controller op de aanwezigheid van het typeplaatje op de machine, waarschuw de dealer indien dit Niet het geval is. Machines zonder typeplaatje mooten nicht worden gebrukt, aangezijn ze NIET te identificeren en potentiel jevaarlijk zich.
2.1.11 GEVAAR VOOR EXPLOSIES. Kom Niet aan de veiligheidsklep en de beveiligingen en wijzig de afsteling er NIET van.
2.1.12 DIT KAN DE WERKING OP GEVAARLUKE WIUZE VERANDEREN, Verander de originele diameter van de straal van de kop NIET.
2.1.13 GEVAAR VOOR ONGEVALLEN. Laat de machine NIET onbeheard.
2.1.14 GEVAAR VOOR KORTSLUITINGEN.Verplaats de machine NIET door te trekken aan de VOEDINGSKABEL.
2.1.15 Vermijd de passage van voertuigen over de hagedrukslang.
2.1.16 GEVAAR VOOR EXPLOISIES. Trek Niet aan de hagedrukslang om de machine te verplaaten.
2.1.17 GEVAAR VOOR EXPLOSIES. Een op de banden, ventilieren en andere, onder druk staande onderdene gerichte hagedrukstraal is potentieel gevaarlijk. Vermijd het gebruik van de draaiende mondstkuit en houd tijdens het reinigen de straal altiid op een afstand van tenminste 30~cm
2.2 AANWJZINGEN: WAT U WEL MOET DOEN
2.2.1 GEVAAR VOOR KORTSLUITENG. Alle strooomgeleidende onderdelen MOETEN AFGESCHERMD ZIJN gegen de waterstraal.
2.2.2 GEVAAR VOOR ELEKTRISCHE SCHOKKEN.De machine mag uitsluitend worden AANGESLOTEN op een hiervoorn schigke elektricieteitsvoorziening die overeenstemt met het geldende normenstelsel (IEC 60364-1).
TIJDENS het opstarten van de machine{kunnen elektrische storingen optreden.
- Het gelebruik van een veiligheids-differentiaaluitschakelaar (30 mA) zal extra persoonlijke bescherming bieden.
De installment van de modellen zonder stekker dient door gekwalificeerd personeel te worden uitgevoerd.
Gebruik uitsluitend geauthoriseerde verlangkabels met een geschichte doornede van de geleideredraten.
2.23
GEVAAR VOOR VERWONDINGEN. Als gevolg van de hoge druk zullen voorwerpen konnenwegspringen, gebruik daarom de beschermende kleding en beveiligingen die de verilghend en gezondheid van de bediener zullen waarborgen.
2.2.4 GEVAAR VOOR ONGEWENST STARTEN.Voordat u reparations of onderhoudswerkzaaamhedopen de machine uitvoertClientu de stekker UHT HET STOPCONTACT TE TREKKEN.
2.2.5 GEVAAR VOOR VERWONDINGEN. HOUD, vanwege de terugslag, het pistool stevig VAST als u de hendel indrukt.
2.2.6 GEVAAR VOOR VERVULING.HOUDT U ZICH AAN de voorschriften van het plaatselijke waterleidingbedrijf.Volgens de DIN 1988 norm kan de machine alleen danrechtstreeks op het openbare waterleidingnet worden aangesloten als in de toevoerleiding een terugstroomklep met afoer is geinstalleerd.
2.2.7 GEVAAR VOOR ONGEVALLEN. Het onderhoud en/of de reparatie van de elektrische onderdelen MOET worden uitgevoerd door bevoegt personel.
2.2.8 GEVAAR VOOR VERWONDINGEN. BLAAS eerst de restdruk af alvorens de slang van de machine af te koppelen.
2.2.9 GEVAAR VOOR ONGEVALLEN.CONTROLEER iedere keer dat u het apparaat gebrukt en met regelmatteussenpozen of alle schroven goed+zijn aangedraaid en of alle onderdelen van de machine in goede staat verkeren; controller op kapotte of versleten onderdelen.
2.2.10 GEVAAR VOOR EXPLOSIES EN ELEKTRISCHE SCHOKKEN, GEBRUIKuitsluitend reinigingsmiddelen die compatibel zichen met de bekledingsmaterialien van de hagedrukslang / elektrische kabel.
2.2.11 GEVAAR VOOR VERWONDINGEN. HOUD personen en dieren op een afstand van tenminste 15 m.
3 ALGEMENE INFORMATIE (FIG.1)/PAGINA.3
3.1 Gebruik van de handleiding
Deze handleiding is een geinteggreerd onderdeel van de machine en dient te worden bewaar om ook later te konnen worden geraadpleedg. Lees hem voor de installmenten het gesbruik aandachtig door. Bij het afstaan van het eigendom van het apparaat is de oude eigenaar ertoe verplicht om de handleiding aan de venee eigenaar te overhandigen.
3.2 Levering
De machine worden gedeelelijk gedemonteerd in een kartonnen doos geleverd. De samenstellung van het geleverde product staat afgebeeld in fig. 1.
3.2.1 Bijgevoegde documentatione
A1 Handleiding voor het gebruik en onderhoud
A2 Veiligheidsvoorschriften
A3 Verklaring van overeenstemming
A4 Garantiebepalingen
3.3 Verwerking van het verpakkingsmaterialiaal
De materiaielen waaruit de verpakking bestaat vormen geen bedreig ing voor het milieu maar zullen wel gerecycled of verwerkt要去en worden in overeenstemming met de gelden normen van het land van bestemming.

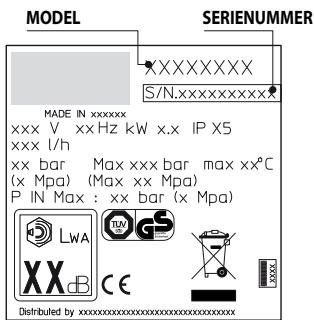

3.4 Informatieaanduidingen
Houdt u zich aan de informatie van de plaatjes op de machine.
Controller of ze aktijd aanwezig en leesbaar zich; maar dit Niet het geval zich dan要去 uzervangen en de neue plaatjes op bezelfde plek aanbrengen.
Pictogram E1 - Wijst op de verplichting om de machine Niet als stedelijk afval te verweken; hij kan aan de distributeur worden
teruggegeven op het moment dat u een neue machine aanschaft. De elektrische en elektronische delen waarmee de machine is samengesteld mogen Niet opnieuw voor oneigenlijke doeleinden worden gebruikt vanwege de aanwezigheid van substanties die de gezondheid zouden konnen bedreigen.
Pictogram E2 - Geeft aan dat de machine bestemd is voor een professioneel gebruik, dat wil zaggen voor Personen meterva
ring en technische kennis en op de hoogte van de toegepaste normen, wetten en in staat om de noedzakelijkke handelingen te verrichten voor het gebruik en onderhoud van de machine.
Pictogram E3 - Geeft aan dat de machine bestemd is voor een Niet-professioneel (huishoudelijk) gebruik.
4 TECHNISCHE INFORMATIE (FIG.1)/PAGINA.3
4.1 Voorzien gebruik
De machine is bestemd voor persoonlijk gebruik door voor het reinigen van voertuigen, auto's, vaartuigen, metselwerk enz., om hardnekkig vuil met schoon water en biologisch afbreekbare chemische detergenten te verwonden.
Het wassen van motoren is slechts toegestaan indien het dieze water volgens de geldende normen worden verwerkt.
- Temperatur toevoerwater: zie typeplaatje op de machine.
- Druktoevoerwater.min.0,1MPa-max.1MPa
- Temperatuur gebruiksomgeving: hoger dan 0^ .
De machine voldoet aan de EN 60335-2-79/A1 norm.
4.2 Bediener
Voor het herkenen van de bediener belast met het gebruik van de (professione of Niet-professione) machine verwijizen wij hier het pictogram op de omslag.
4.3 Niet toegestaan gebruik
De machine mag nicht worden gebrukt door Personen zonder ervaring of Personen die de instructies van de gebruiksaanwijzing Niet gelezen of begrepen hebden.
De machine mag nicht worden gevoed met ontvlambare, explosieve en giffige vloeistoffen.
De machine mag nicht worden gebruikt in een ontvlambare of explosieve omgeving.
Het gebruik van Niet-originele en Niet specifiek voor dit model bestemde onderdelen is verboden.
Het is verboden om wijzigingen op de machine aan te brengen; eventuèle wijzigingen zullen de Verklaring van Overeenstemming doen komen verrallen en de Fabrikant vrijwaren van civiel- en strafrechtelijk aansprakelijkheid.
4.4 Hoofdbestanddelen
B1 Regelbare sproeikop
B2 Lans
B3 Pistol met beveiliging
B4 Elektriciteitskabel met stekker (waar voorzien)
B5 Hogedrukslang
B6 Tank reinigingsmiddel (waar voorzien)
4.4.1 Accessoires (indien voorzien in de levering-zie fig. 1).
C1 Werktuig voor het
C6 Wasser Saug-Kit
reinigen van de kop
C7 Reinigen pijpleidingen
C2 Draaiend mondstuk
C8 Groot
C3 Handvat
oppervlaktereiniging
C4 Borstel
C9 Passen
C5 Slanghaspel
4.5 Veiligheidsinrichtingen
Let op - gevaar!
Kom Niet aan de veiligeidsklep en wijzig er de afstelling Niet van.
- Veiligheidsklep en/of drukregelklep.
De veiligheidsklep is tevens een drukregelklep. Wanneer het pistol wordt gesloten gaat de klep open en zah het water door de pompaan-zuiging recirculeren of worden geloods. - Thermostatklep (D1 waar voorzien)
Wanner de watertemperatur du door de fabrikant voorziende waarde overschrijdt, za de thermostattekleh het warme water afvoeren en genoog koud water aanzuiem om de juiste temperatur weer te herstellen.
- Beveiliging (D): om ongewenste waterstralen te voorkomen.
Tijdens alle werkzaamheden voor de installmente en montage de machine losgekoppeld zijn van het elektriciteitsnet.
Voor de montagevolgorde verwijzen wij hier fig. 2.
5.2 Montage van het draaiende mondstuk
(Voor de modellen die hiermee zich uitgerust).
Met de draiende mondstuk beschikt u overeer waskracht.
Het gebruik van het draaiende mondstuk kan leiden tot een daling van de druk van 25% ten opzichte van de druk verkregen met de regelbare sproiekop. De met het draaiende mondstuk biedt u更是 waskracht dankzij het roterende effect op de waterstraal.
5.3 Elektrische aansluiting
Let op - gevaar!
Controller of de spanning en frequente (V-Hz) van het elektriteitsnet overeenstemmen met de waarden vermeld op hetypeplaatje (fig. 2). Sluit de machine aan op een elektriteitsnet dat isuitgerust met een efficiente aarding en een differentiaalbeveiliging (30mA) welche bij kortsluiting de elektrische voeding zanderbrenk.
5.3.1 Gebruik van de verlangkabels
Gebruik kabels en stekkers met een "IPX5" beschemmingsgraad. De diameter van de verlangkabels moet evenredig zijn aan de lenghte ervan; hoe langer de kabel, des te groter zal de diameter ervan要去en zijn. Zie tabel I.
5.4 Hydraulic aansluiting
Let op - gevaar!
Zuiguitsluitend gefilterd of schoon water op. De waterkraan
moet een watertoevoer garanderen die tenminste geg is aan de capacititeit van de pomp.
De machine moet zo zich mogelijk bij het waterleidingnet worden geplaatst.
5.4.1 Verbindingsopeningen
Wateruitlaat (OUTLET)
Waterinlaat met filter (INLET)
5.4.2 Aansluiting op het openbare waterleidingnet
De machine mag alleen dan rechtsstreeks op het openbare drinkwaterleideringnet worden aangeslooten als er in de toeoverleiding een terugstroomklep met afvoer overeenkomstig de geldende normen is geinstallerd. Verzeker u ervan dat de binnendiameter van de slang tenminste 13mm is en dat hij verstevigd is.
6 REGELINGEN (FIG.3)/PAGINA.5
6.1 Regeling van de spreiekop (waar voorzien)
Draai de sproeikop (E) om de waterstraal te regelen.
6.2 Regeling reinigingsmiddel (waar voorzien)
Gebruik de regulator (F) voor de dosering van de hoeveelheid af te给他们 reinigingsmiddel.
6.3 Regeling afgite reinigingsmiddel
Zet de sproiekop (E) in de stand" "oor een afgifte met de juiste druk van het reinigingsmiddel (haar voorzien).
6.4 Regeling druk (haar voorzien)
Gebruik de regulateur (G) om de werkdruk te veranderen. De druk worden aangegeven door de manometer (indien aanwezig).
7 GEBRUKSINFORMATIE (FIG.4)/PAGINA.5
a) de motor te starten (bij de modellen zonder TSS inrichting).
b) de motor voor het gebruik gereed te makeen (bij de modellen met TSS inrichting).
Indien de startinrichting is uitgerust met een controlelampje, za die moeten aan branden.
Indien aanwezig dieren de standen "low/high" voor:
Low: wassen met lage druk
High: wassen met hoge druk
Zet de startinrichting in de stand (OFF/0) om de werkking van de machine te onderbreken.
Indien de startinrichting is uitgerust met een controlelampje, za die uit要去en gaan.
-Bedieningshendel waterstraal (I).
Let op - gevaar!
De machine moetijdens de werkung op een degelijk en vlaak staan, en zich geplaatst zoals aangegeven in fig. 4.
7.2 Starten
1) Open de kraan van de waterleiding volledig;
2) Schakel de beveiliging (D)uit;
3) Houd het pistol enkele seconden lang geopend en start de machine met de startinrichting (ON/1).
Let op - gevaar!
Voordat u de machine in werkung stelt moet u zich ervan verzekeren dat de watertoevoer in orde is; het droge gebruik za de machine beschadigen enijdens het gebruik mag u de ventilatiooreovers Niet bedeknen.
TSS Modellen - Bij de TSS modellen met automatische onderbreking van de aanvoer:
- zal, bij het sluiten van het pistol de dynamische druk de elektromotor onmiddelijk uitschakelen (zie fig.4);
- zal, bij het openen van het pistool, de drukval de elektromotor automatisch starten en worden de druk weer met eenzer gingere vertraging hersteld;
- voor een perfecte werkung van de TSS mag het sluiten en openen van het pistool Niet metCUSenpauzes van minder dan 4÷ 5 seconden worden uitgevoerd.
Bij de eerste inwerkingstelling van de driefasenmodellen voor professionel gebruik moet u hem eerst kort latent draaien om de draairrichting van de motor te controlenen. Bij een draaiing linksom van de motorventilator moet u twee van de drie fasn (L1, L2, L3) in het stopcontact verwisselen.
Om schade aan de machine te voorkomen要去 een droog gebruik
ervan vermijden en, bij een draiende machine, de waterstraal nooit lang dan 10 minuten onderbren (bij de modellen zonder TSS inrichting).
7.3 Stoppen
1) Zet de startinrichting in de stand (OFF/0).
2) Open het pistool en blaas de druk in de leidingen af.
3) Schakel de beveiliging (D) in.
7.4 Herstarten
1) Schakel de beveiliging (D)uit:
2) Open het pistool en blaas de in de leidingen aanwezige druk af.
3) Zet de startinrichting in de stand (ON/1).
7.5 Buiten gebruik stellen
1) Schakel de machine uit (OFF/0).
2) Trek de stekker uit het stopcontact
3) Draai de waterkraan dicht.
4) Blaos de resterende druk uit het pistool af totdat er geen water meer uit de kop komt.
5) Maak na het gebruik de reinigingsmiddeltank leeg. Voor het schoonmaken van het reservoir moet u in plaat's van het reinigingsmiddel schoon water gebruiken.
6) Schakel de beveiliging (D) van het pistool in.
7.6 Vullen en gebruik van het reinigingsmiddel
Het reinigingsmiddel moet worden afgeveen met de regelbare sproeilkop in de stand" (aar voorzien).
Het gebruik van een langere hogedrukslang dan het standard met de hogedrukreiner geleverde exemplaar of het gebruik van een extra verlangslang za het aanzuigen van het reinigingsmiddel konnen verminderen of volledig onderbrenk.
7.7 Tips voor een correcte wasbeurt
Los het vuil op door het reinigingsmiddel gemengd met water op het droge oppervlak aan te brengen.
Werk bij verticale oppervlakken van beneden aan boven. Laat het product 1-2 minutes inwerken, zonder het oppervlak beschert op te lately den groen. Werk met de hogedrukstraal op een afstand vaneer dan 30~cm en begin van onderen. Zorg ervoorDat het spoelwater Niet op nog Niet behandelde oppervlakken druipt.
In bepaalde gevalen zult u het wasborstelmechanisme in werkung要去en stellen om het vuil te verwijderen.
De hagedruk is Niet aktijd de Beste oplossing voor een goede wasbeurt onder dat bepaalde oppervakken erdoor beschadigd konnen raken. Het gebruik van de punststraal van de regelbare spreiekop en het gebruik van draaiend mondstuk op delicate en gelakte delen en op onder druk staande onderdelen (bijv. banden, ventielen.) kan better worden vermeden.
Een goede waswerkung is op gelijke mate affankelijk van de druk als van de hoveelheid water.
8 ONDERHOUD (FIG. 5)/PAGINA.6
Alle, Niet in dit hoofdusk behandelde onderhoudswerkzaamheden要去en bij een erkend Verkoop- en Servicecentrum worden uitgevoerd.
Let op - gevaar!
Vór alleswerkzaamheden op de machine moet u de stekker stopcontact trekken.
8.1 Reiniging van de spreiekop
1) Demonteer de lans van het pistol.
2) Verwijder met het werktuig (C1) het vuiluit het gat van de kop.
8.2 Reiniging van het filter
Controleer, voor ieder gebruik, het aanzuigfilter (L) en dat van het reinigingsmiddel (waar voorzien) en houdt u zich, indien moodzakelijk, aan de aanwijzingen voor het reinigen.
8.3 Opheffen motorblokkering (waar voorzien)
Bij langdurige stilstand kan kalkaanslag de motor doen blokkeren. Om de blokkering op te heffen moet u de as draaien met een werktuig (M).
8.4 Opbergen
Voordat u de machine opbergt voor de winter, moet u haar met Nietagressieve/niet-toxische antivirensvloeistof lately draieren.
Bewaar het apparataop een droge plek waar geen gevaar van vorst bestaat.
9 STORINGEN OPLOSSEN
| Problemen | Mogelijk oorzaken | Oplossingen |
| De pomp bereikt de voorgeschreiben druk Niet | Mondstuk versleten | Vervang het mondstuk |
| Waterfilter vies | Reinig filter (L) (fig.5) | |
| Onvoldoende watertoevoer | Draai de kraan volledig open | |
| Er wordt lucht aangezogen | Controler de verbindingen | |
| Er is lucht in de pomp | Schakel de machine uit en gebruik het pistool tot de straal ononderbroken is. Opnieuw inschaken. | |
| Sproeikop Niet goed geregeld | Draai de spreiekop (E) (+) (fig. 3) | |
| Interventie thermostaatklep | Wacht tot de juiste watertemperatuur weer is hersteld | |
| De pomp heeft druksprongen | Het water wordenuit een externe tank aangezogen | Sluit de machine aan op het waterleidingnet |
| De temperatuur van het water aan de ingang is te hoog | Verminder de temperatuur | |
| Mondstuk verstopt | Reinig het mondstuk (fig. 5) | |
| Aanzuigfilter (L) vies | Reinig filter (L) (fig.5) | |
| De motor "bromt" maar start Niet | Onvoldoende netspanning | Controler de netspanning overeenstemt met die van het typeplaatje (fig. 2) |
| Verlies van spanning door de verlangkabel | Controler de karakteristieken van de verlangkabel | |
| Langdurige stop van de machine | Raadpleeg een erkend Technische Servicecentrum | |
| Problemen met de TSS inrichting | Raadpleeg een erkend Technische Servicecentrum | |
| De motor "bromt" maar start Niet | Er is geen spanning | Controler op de aanwezigheid van spanning op het elektrici-teitsnet en controler of de steker god in het stopcontact zit (*) |
| Problemen met de TSS inrichting | Raadpleeg een erkend Technische Servicecentrum | |
| De machine heeft langdurig stilgestaan | Vanaf het gat aan de achterkant moet u de motorblokkering opheffen met het werktuig (M) (voir de modellen waar bij dit is voorzien) (fig. 5) | |
| Waterlekkage | Pakkingen versleten | Laat de pakking verrangen bij een erkend Technische Servicecentrum |
| Interventie verlichteidsklep bij vrij afvoer | Raadpleeg een bevoegt Servicecentrum | |
| Lawaaigheid | De temperatuur van het water is te hoog | Verminder de temperatuur (zie technische gevevens) |
| Olielekkage | Pakkingen versleten | Raadpleeg een erkend Technische Servicecentrum |
| Alleen voor TSS: de machine start hoewel het pistool gesloten is | Dichting van het hagedruksysteme of het pomp circuit defect | Raadpleeg een erkend Technische Servicecentrum |
| Alleen voor TSS: wannee u aan de hendel van het pistool trekt komt er geen water uit (met gemonteerde voedingslang) | Mondstuk verstopt | Reinig het mondstuk (fig. 5) |
| Er worden reinigingsmiddel aan- gezogen | Stand regelbare spreiekop op hoge druk | Zet de spreiekop in de "■" stand (fig.3) |
| Reinigingsmiddel te dik | Verdun met water | |
| Gebruik van verlengslangen voor hagedrukslang | Monteer de oorspronkelijke slang terug | |
| Reinigingsmiddelcircuit vuil of dichtgekoekt | Spoel met schoon water en verwijder eventuele aankookin-gen Wannee het probleem aanhoudt moet u het erkende Technische Servicecentrum raadplegen |
(^*) Indien tijdens het grabuik de motor stil gaat staan en Niet更是 start moet u 2-3 minuten wachten voordat u hem opnieuw start (Interventie van de thermische beveiliging). Mocht het probleem zich vaker voorden dan moet u de Technische Servicdienst waarschuwen.
10 HOE VOORKOM IK BESCHADIGINGEN VAN HET OPPERVLAK
AWARNING/GEFAHR
10.1 Het reinigen van de banden met een hogedrukreiniger kan beschadigingen veroorzaken en gevaarlijk zijn.
10.2 Richt de hagedrukstralen nooit rechtstreeks op de banden.
10.3 Zet voor het wassen rondom de wielen en banden de reiniger algid op de stand met de laagste druk.
10.4 Geen enkel deel van het voertuig mag ooit met de "draaiend mondstuk" worden gewassen.
10.5 Voor meer informatie worden u verzocht het gedeelte: "Tips voor een correcte wasbeurt".
NL EGverklaring van overeenstemming
Wij, van Annovi Reverberi S.p.A., Bomporto (Mo), Italiè verklaren dat de volgende machine(s) van Michelin:
Benaming van de machine Hogedrukreiniger
Nr.model
MPX 150 HDC
MPX 170 HDC
MPX 200 HDK
Input power
3 kW
5kW
7.4kW
conform is (zijn) aan de volgende Europese richtlijnen:
2006/42/EG, 2006/95/EG, 2002/95/EG, 2002/96/EG, 2004/108/EG, 2000/14/EG
en gefabricierte is (zijn) in overeenstemming met de volgende normen of de volgende gestandaardiseerde documenten: EN 60335-1; EN 60335-2-
79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1
Naam en adres van de persoon belast met de afgitte van de technische documentatione: Stefano Reverberi / AR Managing Director - Via ML King, 3-41122 Modena, Italiè
De procedure ter beoordeling van de overeenstemming vereist door richtlij 2000/14/EG is uitgevoerd in navolging van Bijlage V
| MPX 150 HDC | MPX 170 HDC | MPX 200 HDC | |
| Gemeten geluidsvermögensniveau: | 85 dB (A) | 88 dB (A) | 89 dB (A) |
| Gegarandeerd geluidsvermögensniveau: | 86 dB (A) | 89 dB (A) | 90 dB (A) |
| DatUM : 25.10.2011 MODENA (I) Stefano Reverberi | Managing Director | ||
Tecnische Gegevens
| Tecnische Gegevens (NL) | Unit | MPX 150 HDC | MPX 170 HDC | MPX 200 HDK |
| Capaciteit | I/min | 10,5 | 13 | 15 |
| Druk | MPa | 12 | 17 | 20 |
| Maximumdruk | MPa | 15 | 17 | 20 |
| Vermogen | kW | 3 | 5 | 7,4 |
| T° Voeding | °C | 60 | 60 | 60 |
| Maximale voedingsdruk | MPa | 1 | 1 | 1 |
| Afstotingskracht van het pistool bij de maximaile druk | N | 27,55 | 37,1 | 49,36 |
| Motorisolate | - | Klasse F | Klasse F | Klasse F |
| Motorbescherming | - | IPX5 | IPX5 | IPX5 |
| Spanning | V/Hz | 230/50 | 400/50 | 400/50 |
| Maximum toegelaten netim-pedantie | Ω | - | - | - |
| Geluidsdrukniveau (K = 3 dB(A)): | ||||
| LpA (EN 60704-1) | dB (A) | 78,4 | 81 | 82,3 |
| dB (A) | 86 | 89 | 90 | |
| LWA (EN 60704-1) | ||||
| Trillingen van het apparaat (K = 1,5 m/s2): | m/s2 | 1,5 | 1,5 | 1,4 |
| Gewicht | kg | 47 | 49,6 | 61,6 |
Technische veranderingen voorbehonden!
(NL) GARANTIE
De geldigheid van de garantie worden bepaald door het geldende normenstelsel van het land waarin het product worden verhandeld (behoudens andere aanwijzingen van de fabrikant).
Bij defecten aan het product als geolg van de kwaliteit van het materiaal, vanwege constructiefouten of vanwege een ontbrekende conformiteit tijdens de geldigheidsperiode van de garantie, garandeert de fabrikant de verwanging van de defecte onderdelen en za hij, bij slijtage binnen de norm, zorgdragen voor de reparatie van de producten of voor de verwanging ervan.
Uitgesloten van de garantie zijn de aan gewone slijtage onderhevige onderdelen (klep, zuiger, waterpakking, oliekapking, veren, O-ringen, accessoires als slang, pistool, borstels, wielen, enz.);
De garantie is Niet van toepassing op defecten veroorzaakt door, of het gevolg van:
- een onjuist of Niet toegestaan gebruik, nalatigheid,
- de verkoop, een professioneel gebruik of de verhuur,
- het negeren van de onderhoudsnormen voorzien in het speciale handboekje,
- reparations uitgevoerd door nicht bevoegde Personen of centra,
- het gebruik van Niet-originele verrangingsonderdelen of accessoires,
- schadeverooraakt door het transport, door externe voorwerpen of substanties, een ongeluk,
- problemen veroorzaakt door het opbergen of de opslag.
Om de garantie te activeren zult u een aankoopbewijs moeten tonen.
Wendt u zich voor assistentie a.u.b. tot het verkooppunt waar u de machine heeft aangeschaft
SIKKERHEDSREGLER
7.7 Soovitatav pesemisprotseduur
8 HOOLDAMINE (JOONIS 5)/LK.6
