Toote tüüp	Pööratav vibroplaat
Mark	Altrad (Belle Group)
Mudel	BELLE RPC 45/60
Kaal (vastavalt mootorile)	275 kg (Honda GX270), 291 kg (Hatz 1B30), 303 kg (Hatz 1B30 elektriline käivitus)
Saadaval mootor	Honda GX270 (bensiin) või Hatz 1B30 (diisel)
Mootori võimsus	9 hj / 6,7 kW (Honda) ; 6,3 hj / 4,7 kW (Hatz)
Mootori pöörded	3600 p/min (Honda), 3000 p/min (Hatz)
Vibratsioonijõud	45 kN
Vibratsiooni sagedus	70 Hz
Maksimaalne liikumiskiirus	>24 m/min
Helivõimsuse tase	108 dB(A)
Vibratsioon 3 teljel	Umbes 13 m/s²
Kütusepaagi maht (Honda)	3,6 L (pliiivaba)
Mootoriõli tüüp	SAE 10W30
Mootoriõli maht	0,6 L (Honda), 0,9 L (Hatz)
Käigukastiõli	SAE 75W90, 1,2 L
Hüdraulikaõli	Shell Tellus 32 või Fuchs Renolin MR520, 0,2 L
Süüteküünla tüüp (Honda)	BM6ES või BPR6ES, vahe 0,6-0,7 mm
Perioodiline hooldus	Mootoriõli vahetus iga 50 h järel, seejärel iga 250 h järel; kontrolli rihma iga 8 h järel; puhasta õhufilter iga 8 h järel; vaheta süüteküünal vastavalt vajadusele
Ohutus	Hädaseisk, rihma kaitse, automaatse tagasipöördega juhtkäepide ettepoole suunatud, tõsteraud
Garantii	12 kuud esialgsele ostjale

Korduma kippuvad küsimused - BELLE RPC 45/60 ALTRAD

Kuidas käivitada BELLE RPC 45/60 vibroplaat Honda mootoriga?

Avage kütusekraan, lülitage õhuklapp sisse kui mootor on külm, keerake võti asendisse I, seadke juhtkäepide seisuasendisse, seejärel tõmmake tugevalt käivitushoovast kuni tundate takistust ja tõmmake kiiresti. Pärast käivitamist lükake õhuklapp tagasi väljalülitatud asendisse.

Milline on Hatz diiselmootori seiskamisprotseduur?

Seadke juhtkäepide seisuasendisse, seejärel vajutage punast seiskamisnuppu kuni mootori täieliku seiskumiseni. Elektrilise käivitusega mudelitel keerake võti pärast seiskamist asendisse 0.

Millist mootoriõli kasutada ja kui sageli seda vahetada?

Kasutage õli SAE 10W30. Honda mootori maht on 0,6 L; Hatzil 0,9 L. Vahetage õli pärast esimesi 50 sissetöötamistundi, seejärel iga 250 tunni järel.

Kuidas reguleerida veorihma pinget?

Eemaldage kaitsekate. Rihm peaks liikuma keskel umbes 10–15 mm. Vajadusel lõdvendage pingutusseadme kruvisid ja libistage tuge reguleerimiseks. Pingutage kruvid ja kontrollige uuesti.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt kütusetaset ja et kraan on avatud. Kui mootor on külm, sulgege õhuklapp. Kui mootor on üleujutatud, Honda puhul: avage õhuklapp ja tõmmake käivitushoovast; Hatzi puhul: seadke juhtimine seisma ja tõmmake 5 korda. Kui ikka ei käivitu, puhastage süüteküünal või võtke ühendust edasimüüjaga.

Kuidas tühjendada hüdrosüsteemi?

Asetage masin loodi, eemaldage täitekork, täitke hüdraulikaõli maksimumini. Pumbake aeglaselt tagurpidi käepidet kuni taseme langemiseni, korrake kuni tunnete takistust. Täitke uuesti ja keerake kork peale.

Milliseid isikukaitsevahendeid soovitatakse?

Kandke kaitseprille, kindaid, müravastast kiivrit, tolmumaski, terasest ninaga kingi ja sobivat riietust.

Kas ma võin vibroplatti kasutada kinnises ruumis?

Ei, heitgaasid on väga mürgised. Kasutage masinat alati hästi ventileeritavas kohas. Ärge kunagi kasutage seda suletud või piiratud ruumis.

Kuidas vibroplatti ohutult tõsta?

Kasutage ainult selleks ettenähtud tõsterauda keti või rihmaga, mis on kohandatud kaalule (umbes 275-303 kg). Ärge kunagi tõstke üksi, paluge abi või kasutage sobivat tõsteseadet.

Kust leida varuosi BELLE RPC 45/60 jaoks?

Originaalvaruosad on saadaval volitatud Altrad Belle edasimüüjate juures. Kasutage alati originaalvaruosi, et säilitada garantii ja korralik töö.

KASUTUSJUHEND BELLE RPC 45/60 ALTRAD

Käesolev juhend on koostadu selleks, et opetada vibroplaatide RPC ohutut kasutamist ja hooldamist. Juhend on ette nhtud RPC edasimuujatele ja operatoritele.

Eessona

Osa "Masina kirjeldus"aitab teil tutvuda masinaosade asetuse ja juhtimisseadistega.

Osas Keskonnakaitse antakse juhised, kuidas kasutusest korvaldatud masinat keskonnnasobralikul moel kaideda.

Osades "Uldised ohutusnouded" ning "Tervishoid ja ohutus" on selgitatud, kuidas masinat nii kasutada, et oleks tagatud teie ja teiste inimeste ohutus.

Osas "Käivitamis- ja seiskamistoimingud" toodud juhised abistavad teid masina käivitamisel ja seiskamisel.

Osa "Rikkeotsing" aitab teid, kui masinal on probleem.

Osa "Teenindamine ja hooldamine"aitab teid masina uldhooldamisel ja teenindamisel.

Osas "Garantii" selgitatakse garantiitingimusi ja reklamatsionide esitamise korda.

Osas "Vastavusdeclaratsioon" on ara naidatud standardid, mille alusel masin on ehitatud.

Juhtnoorid markuste tahistamise kohta

Käesolevas juhendis on tekstid, millele tuleb erilist tahelepanu poorata, naïdatud järgmisel viisil.

ETTEVAATUST

Seadmega seonduv oht. Kasutusjuhendi nouete eiramisel voite kahjustada seadet voi vigastada ennast.

HOIATUS

Enne masina kasutamist ja igasuguseid hooldustoid tuleb kaesolev juhend labi lugeda ja selgeks oppida

ÖPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama.

(NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral valja lulitada.)

Omaenda turvalisuse huvides kandke ALATI noutud isikukaitsevahendeid.

Kui Teil tekib seoses seadme ohutu kasutamise voi hooldamisega KUSIMUSI, POORDUGE TOODEJUHATAJA VOI Altrad Belle

(SUURBRITANNIA) ESINDAJA POOLE: [phone]

EST

Sisukord

Juhendi kasutamine 118

Hoiatus 118

Tihendamise pohjused 119

Ohutusjuhised. 120

Tervishoid ja ohutus. 120

Käivituselsed kontrolltoimingud 120

Vastavusdeklaratsion 4

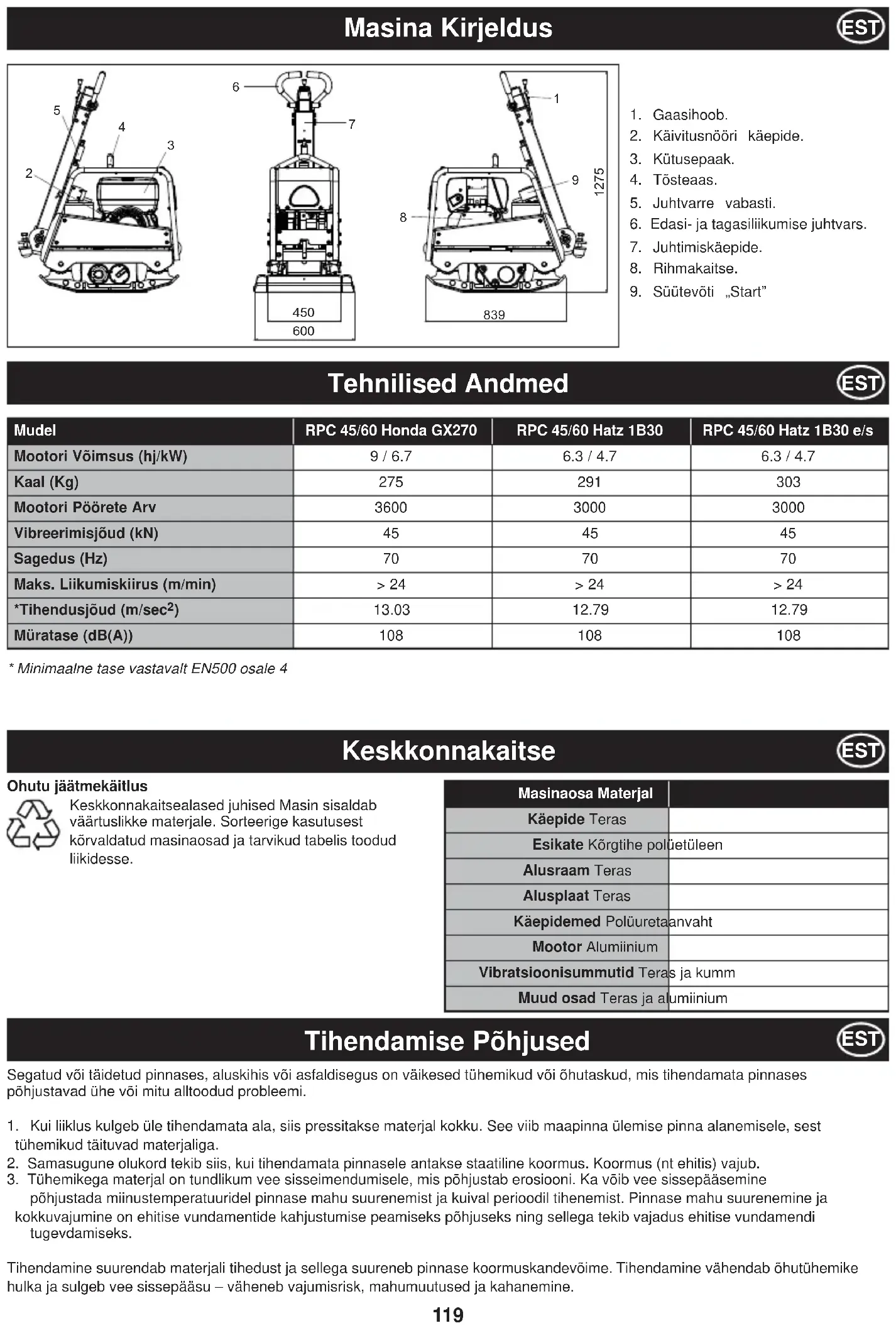

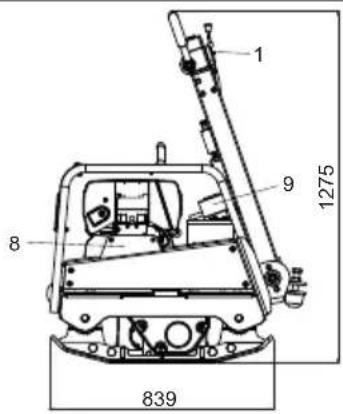

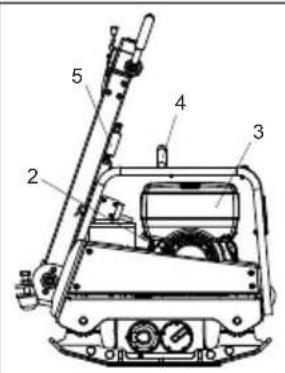

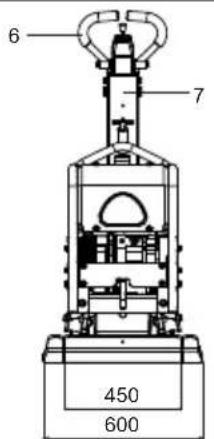

Masina Kirjeldus

1. Gaasihoob.
2. Kaivitusnoori kaepide.
3. Kutusepaak.
4. Tõsteas.
5. Juhtvarre vabasti.
6. Edasi- ja tagasilikumise juhtvars.
7. Juhtimiskäpide.
8. Rihmakaitse.
9. Sütevöti „Start"

Tehnilised Andmed

Keskkonnakaitse

Mudel	RPC 45/60 Honda GX270	RPC 45/60 Hatz 1B30	RPC 45/60 Hatz 1B30 e/s
Mootori Völmsus (hj/kW)	9 / 6.7	6.3 / 4.7	6.3 / 4.7
Kaal (Kg)	275	291	303
Mootori Pöörete Arv	3600	3000	3000
Vibreerimisjöud (kN)	45	45	45
Sagedus (Hz)	70	70	70
Maks. Llikumiskilirus (m/min)	>24	>24	>24
*Tihendusjöud (m/sec2)	13.03	12.79	12.79
Müratase (dB(A))	108	108	108

• Minimaalne tase vastavalt EN500 osale 4

Ohutjätmekaitlus

Keskkonnakaitsealased juhised Masin sisaldab vaartuslikke materjale. Sorteige kasutusest korvaldatud masinaosad ja tarvikud tabelis toodud liikidesse.

Masinaosa Materjal
Käepide Teras
Esikate Körgihe polüetüleen
Alusraam Teras
Alusplaat Teras
Käepidemed Polūuretaanvaht
Mooter Aluminium
Vibratsioonisummutid Teras ja kumm
Muud osad Teras ja aluminium

Tihendamise Pohjused

Segatud voi taidetud pinnases, aluskihis voi asfaldisegus on vaikesed tuhemikud voi ohtaskud, mis tihendamata pinnases pohjustavad uhe voi mitu alltoodud probleemi.

1. Kui liklus kulgeb üle tihendamata ala, siis pressitakse materjal kokku. See viib maapinna ülemise pinna alanemisele, sest tuhemikud taituvad materjaliga.
2. Samasugune olukord tekib siis, kui tihendamata pinnasele antakse staatiline koormus. Koormus (nt ehitis) vajub.
3. Tuhemikega materjal on tundlikum vee sisseimendumisele, mis pohjustab erosiooni. Ka voib vee sissepaasemine pohjustada minustemperatuuridel pinnase mahu suurenemist ja kuival periodil tihenemist. Pinnase mahu suurenemine ja kokkuvajumine on ehitise vundamentide kahjustumise peamiseks pohjuseks ning Sellega tekib vajadus ehitise vundamendi tugevdamisesk.

Tihendamine suurendab materjali tihedust ja sellega suureneb pinnase koormuskandevöime. Tihendamine vahendab ohutuhemike hulka ja sulgeb vee sissepaa - vahenev vajumisrisk, mahumuutused ja kahanemeine.

Et tagada teie enda ja umbritsevate inimeste ohutus, lugege palun labi alltood ud juhised ja veenduge, et olete neist tailikult aru sanud. Masina operator vastutab taiilikult selle eest, et on aru saanud, kuidas seadet ohutult kasutada. Kui te kahtlete masina ohutuses ja nouetekohases kasutamises, siis konsulteerie om teenindajaga voi Altrad Belleiga.

ETTEVAATUST

Masina värkasutamine on ohtlik. Lugege enne mis tahes hooldus-, teenindus- ja remontöde alustamist käesoleva juhendi ohutsjuhised labi ning veenduge, et olete neist aru saanud

Seade on raskekaaluline ja seda tohi käsitsi uksi tosta -kutsuge abi voi kasutage sobivat tostemehanismi.
- Piirake tööpiirkond ning hoidke körvalseisjad ja körvalised toötajad ohutus kauguses.
- Kasutage masinaga toōtamisel alati individuaalseid kaitsevahendeid.
- Enne masina käivitamist tehke selgeks, kuidas seda välja lulitada - vastasel juhul satute raskesse olukorda.
Lulitage masina mootor alati enne transportimist, ehitusplatsil teisaldamise ja teenindamise ajaks valja.
- Tootamisel kuumeneb mootor korge temperatuurini - laske mootoril jahtuda, enne kui seda puudutate. Arge jatke tootava mootoriga masinat jarevalveta.
- Arge kunagi eemaldage paigaldatud kaitsekatteid voi mutke nende ehitust - katted on ette nahtud teie kaitsmiseks. Kontrollige pidevalt, et kaitsekatted oleksid tokorras ja turvalised ega oleks vigastatud voi puuduks. ARGE KASUTAGE VIBROPLAATI, mille kaitse on paigaldamata voi katki.
- Arge kasutage vibroplaati, kui olete haige, alkoholi voi narkootikume tarvitanud.

Kütuse ohutu kasutamine

ETTEVAATUST

Kütus on kergsuttiv. See vöib pöhjustada inimvigastusi ja materiaalset kahju. Tankimiseks seisake mootor, kustutage lahtine tuli ning arge tankimise ajal suitsetage. Puhkke mahavalgunud kutus ára.

• Enne tankimist seisake mootor ja laske sel maha jahtuda.
• ARGE SUITSETAGE ega laske lahtisel tulel tankimiskohas tankimise ajal põleda.
  Mahavalgunud kutus tuleb viivitamatult liivaga kahjutustada. Kui teie riletele on kutust sattunud, siis vahetage need.
• Hoidke kutust selleks ettenahtud nous, kaugel kuumatest esemetest ja suuteseadmetest.

Tervishoid Ja Ohutus

Vibratsioon

Osa vibroplaadi vibratsionist kandub labi kaepideme ule operatori katle. Altrad Bellei poolvjalatotud seeria RPC vibroplaatidel on vahendatud katle ja kasivartele mojuva vibratsiononi taset. Pidage kinni spetskatsoonides ja tehniliste andmete loetelus naidatud vibroplaadi soovitatavast maksimaalsest paevasesst kasutusajast. ARGE ULETAGE maksimaalet kasutusaega.

Individuallysded kaitsevahendid

Seadme kasutamise ajal tuleb kanda nouetekohaseid individuaalseid kaitsevahendeid: kaitseprille, kindaid, kuulmiskaitseid, tolmumaski ja metallist turvaninaga jalatseid.

Tolm

Tihendamise ajal voib tekkida tervisele ohtlikku tolu, seeparast kandke alati tolu mu pudmiseks sobivat tolmumaski.

Kütus

Arge votke kutust sisse ega hingake sisse selle aurusid. Arge laske kutust nahale sattuda. Puhkige kutusepritsmed viivamatult ara. Kui kutust laheb silma, siis loputage silma rohke veega ja poorduge nii ruttu kui voimalik arsti poole.

Heitgaasid

Arge kasutage vibroplaati ruumis voi piiratud kohas - tagage too piirkonnas piisav ventilatsoon.

HOIATUS

Seadme heitgaasid on vaga murgised ja voivad pohjustada surma!

Käivituseelsed Kontrolltoimingud

Käivtuseelne ülevaatus

Alltoodud kavituseelsed kontrolltoimingud tuleb teha alati enne igat toosessiononi voi parestigat nelja tootundi -olenevalt sellest, mis varem saabub. Tappemad juhtnoorid leiate juhendi hooldusjuhiste osast. Kui avastate mingi rikke, siis ei tohi vibroplaati enne kasutada, kui rike on korvaldatud.

1. Vaadake seade pohjalikult ul, et avastada kok kahjustumismargid. Kontrollige, et koik masinaosad on oma kohtadel ja kindlalt kinnitatud. Kontrollige eriti hoolikalt rihmakaitset.
2. Kontrollige moctorioli ja hroduoli taset ning vajaduse korral lisage oli.
3. Kontrollige kutusetaset ja vajaduse korral tankige.
4. Kontrollige, et ei oleks kutuse, mootori- ja hudrooli leket.

Käivitus- Ja Seiskamistoimingud

Bensiimimootor Honda

1. Avage kutusekraan, poorates hoova ON/OFF parempoolsesse loppasendisse.
2. Kulma mootori kāivitamisel seadke ñhuklapp asendisse ON, lukates ñhuklapi hoova vasakpoolsesse loppasendisse. Sooa ja mootori taaskāivitamisel ei ole vaja ñhuklappi kasutada, kuid osaliselt mahajahtunud mootori kāivitamisel voib klapi osaline kasutamine vajalik olla.
3. Pörake mootori lulit ON/OFF paripäeva, asendisse I.
4. Seadke gaasihoob tuhikäguasendisse, likates selle parempoolsesse loppasendisse. Arge käivitage mooterit taisgaasil, sest siis hakkab vibroplaat kohe parast mootori käivitumist vibreerima.
5. Hoidke ühe käega kindlalt juhtvarest kinni jahaarake teise käega isetagastuva starterinöori käepidemest. Tömmake starterinöori, kuni on tunda mootori vastupanu, ja laske noor seejärel tagasi.
6. Tömmake starterinööri ki'resti, aqa arge seda täielikult välja tommake.
7. Korrake käivitudoimingut, kuni mootor käivitub.
8. Kui mootor juba uhtlaselt tootab, siis viige ohuklapi hoob asendisse OFF, likates hooba paremale.
9. Kui mootor parast mitut katset ei käivitu, siis järgige rikkeotsingu juhiseid.
10. Mootori seiskamiseks seadke gaasihoob tuhikaiquasendisse ja poorake mootori lulit ON/OFF vastupäeva, asendisse 0.
11. Keerake kutusekraan kinni.

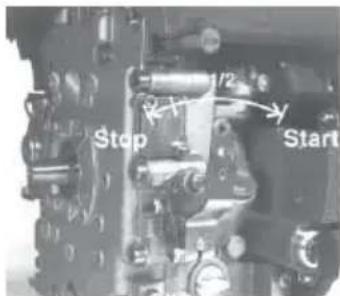

Dielsmoor Hatz

1. Avage kutusekraan, pōrates hoova ON/OFF parempoolsesse loppasendisse.
2. Seadke mootori kiirusregulaator kaivitusasendisse.
3. Hoidke ühe käega kindlalt juhtvarrest kinni jahaarake teise käega isetagastuva starterinöori käepidemest. Tommake starterinöori, kuni on tunda mootori vastupanu, ja laske noor seejarel tagasi.
4. Tömmake starterinöörkiiresti kahe käega, aga arge seda täielikult valja tommake.
5. Korrake käivitustoimingut, kuni mootor käivitub.
6. Kui mootor pārast mitut katset ei kāivitu, siis järgige rikkeotsingu juhiseid.
7. Mootori seiskamiseks seadke gaasihoob tuhikäigule ja hoidke punast seiskamisnuppu sisselukatud asendis, kuni motor seiskub.

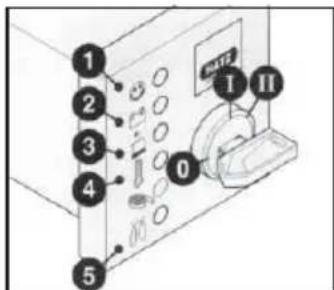

Hatz Diisel Mootor (Elektrilise stardiga)

1. Rōhu langedes positsioonil '0', sisesta vōti ning keera positsiooni 'I'
2. Keera starteri voti positsiooni 'll
3. Koheselt peale mootori käivitumist vabasta vöti. Vöti peab ise tagastuma positsiooni 'I' ja pusima nii kogu tootamise aja. Aku laadimise ja öli surve mängutuled peavad tingimata kustuma peale käivitumist. Indikaatori tuli 'I' põble mootori tootamise vältel.
4. Kui miski paistab mittekorras olevat, peata motor viivitamatult ning korvalda viga. (Vaata veaotsingu juhisest)
5. Mootori temperatuuri displei '4' (lisavarustusena) suttib polema kui silindri pea temperatuur on liiga korge. Seiska motor ja selgita valja törke pohjus.

ETTEVAATUST

Ara kunagi seiska mootorit rohuhova liigutamisega. Töpauside ajal ja töö loppedes hoia käivituskaepidet ja starteri vötturvalises kohas, et need ei satuks instrueerimata isikute valdusse. Ara kunagi kasuta elektrstellerit kui mootor totab. Vastasel korral on risk lohkuda starter.

1. Ennem taaskäivitamist peab voti olema alati tagastud positsoonile '0'. Korduvkäivituse lukustus ennetab starteri mootori hambumist ja voimalikku vigastumist tõtava mootori ajal.
2. Liiguta poorete regulaatori hoob tagasi STOP positsoonile.
3. Mootoritel millei ei saa poordeid vahendada, Liiguta poorete regulaatori hoob 1' tagasi, seejarel liiguta stop hoob 2' positsooni STOP . Hoia seda seal, kuni motor on seiskunud.
4. Vabasta stop hoob 2' kui motor on seiskunud, veendu, et hoob oleks tagasi om endisel positsoonil. (Aku laadija ja oli surve margutuli suttivad)
5. Keera voti 0 positsiooni ja tomba valja. Margutuled peavad kustuma.

Paigaldage vibroplaat kohta, kus seda kasutama hakatakse.

Kui vibroplaadi teisaldamiseks on vaja tosteseadet, siis veenduge, et tosteseade on masina tostmiseks piisava tostevoimega. Masina mass on naidatud tehilistes andmetes ja vibroplaadile kinnitatud tehasesildil. Tostmisel tohib tosteketti voi -troppi haakida AINULT plaadi ulaosas asuva tosteasa saku.

• Pärast juhendi osas "Käivituseelsed kontrolltoimingud" toodud toimingute tegemist voite mootori käivitada.

Altrad Bellei poolt toodetud vibroplaadid RPC on varustatud tsentrifugaalsiduriga, mis laseb mootoril tottada tuhikäigul ilma käigukasti ringi ajamata.

Mootori pōrete arvu suurendamisel sidur rakendub ja kāivitab käigukasti. Siduri nōuetekohaseks toimimiseks tuleb mootori kiirus seada maksimaalsele suurusele.

• Vlige gaasihoo maksimaalkirusele ning kasutage juhtimiskaepidemeid vibroplaadi suunamiseks ja türimiseks voi pōramiseks.

Juhtimiskäepide on sellise konstruktsooniga, et kui seda kasutati tagasilikumisasendis ja operator laseb sellest mingil pohjusel lahti, siis laheb käepide automaatsalt edasilikumisasendisse.

Töotamise ajal ei ole vibroplaati tavaliselt vaja likata, vaid seda voib lasta likuda omä kirusega.

Liikumiskirus soltub tihendatava pinnase pinnaomadustest.

Vibroplaadi tagasilikumise korral tuleb olla ettevaatlik. Veenduge, et tagasilikumise tekonnal ei ole takistusi voi muid ohtusid.

Kui tihendatav pind on kaldu, siis tuleb vibroplaadi liikumissuunda hoolikalt ohjata. Vajadusel kasutage vastavat vibroplaadi raami allossa kinnitatud koit, mille abil operatori abiline saab osa vibroplaadi kaalust enda kanda votta.

Tööttage kallakul üles-alla, mitte kallakuga risti.

• Liikuge vibroplaadiga üle tihendatava pinna korraparase skeemi järgi, kuni noutav tihedusaste on saavutatud.

Kui pinnast on vaja tihendada mitme kihina ukleise peal, siis tuleb iga kiht eraldi tihendada.

Vibroplaadi vibratsiooni seiskamiseks tuleb gaas seada tuhikäigule. Mootori seiskamisel jargige vastavaid käivitus- ja seiskamistoimguid.

Rikkeotsing

Rikke ilming Pöhjus Körvaldämisabinö
Mootor ei käivitu.	Puudub kütus.	Avage kütusekraan.
		Tankige kütusepaak.
	Lülti on asendis OFF.	Pöörake lülti asendisse I.
	Süütekūunal on must. Puhastage kūnal.
	Mootor on külm. Sulgege öhuklapp.
	Mootor on kütusega.	Mootor Honda: avage öhuklapp ülerikastatud. täielikult, andke tãisgaasi ja tõmmake starterinöörist, kuni mootor käivitub.
		Mootor Hatz: viige kiirusregulaator asendisse STOP, tõmmake starterinöörist 5 korda ja korrake seejärel käivitudoimingut.
Mootor ikkagi ei käivitu. Suurem rike. Vötke ühendust edasimüüjaga
Masin ei liigu.	Mootori kiirus on liiga väike. Seadistage mootor suurele kiirusele.
	Veorihm on lòtv. Pingutage veorihma.
	Öhufilter on ummistunud.	Puhastage või asendage filter.
	Sidur on kulunud või vigastatud. Parandage või vajadusel vahetage.
	Ülekande rike. Vötke ühendust edasimüüjaga
	Käigukasti rike. Vötke ühendust edasimüüjaga.
Edasilikumine on liiga aeglane.	Hüdroõli tase on liiga kõrge. Võige ölitase normi.
	Juhtimissüsteemi seadistus	Vötke ühendust edasimüüjaga on vale
Tagasilikumine on liiga aeglane.	Hüdroõli tase on liiga kadal.	Lisage öli ja öhutage sõsteem.
	Juhtimissüsteemis on öhk.	Öhutage juhtimissüsteem.
	Juhtimissüsteemi seadistus on vale.	Vötke ühendust edasimüüjaga.
Hüdroõli kadu.	Ühendused lekivad.	Tihendage ühendused.
	Hüdroõli voolikud on defektsed.	Vahetage voolikud.
	Käigukasti tõukuri tihend on defektne. Vötke ühendust edasimüüjaga.
Masin toötab vigastatud.	Vibratsionisummutid on katkendlikult.	Asendage kõik neli vibratsionisummutit.

Altrad Bellei poolt toodetud reversiiusd vibroplaadid RPC on valja tottatud, tagamaks mitme aasta pikkust riketevaba tdd. Siiski on tahtis teha regulaarselt kaesolevas osas kirjeldatud lithhooldustoid. Suuremad hooldus- ja remonttood soovitatakse lasta teha Altrad Bellei volitatud edasimuujatel. Kasutage ainult Altrad Bellei originaalvaruosi, sest jareletehtud varuosade kasutamisel vob garantii kehtivuse kaotada.

Enne masina mis tahes hooldustöde alustamist tuleb mootor valja lulitada. Diiselmootori hooldamisel veenduge, et seiskamisluliti on asendis STOP.

Ölitaseme kontrollimisel seadke vibroplaat horisontaalsele pinnale, et taset saaks öigesti kontrollida. Kasutage ainult järgmisel leheküljel toodud tabelis soovitatud olimarke.

Sissettootamisperiood

Uuel vibroplaadil tuleb mootorioli vahetada mootoritootja juhendis naidatud sissetootamisaja jarel, jargides juhendis toodud tominguid. Rihma pingust tuleb kontrollida iga 4 totunni jarel.

Veorihm

Eemaldage rihmakaitse ja kontrollige rihma pingust, surudes sörmega rihma ülaossa umbes mootori ja käigukasti rihmarataste keskpunktis. Rihm peab labi vajuma 10 kuni 15mm Kui on vaja rihma pingust reguleerida, siis lodvendage rihmapinguti seadekruvi ja nihutage seda paremale. Pärast soovitava pinguse saavutamist keerake seadekruvi kinni ja kontrollige rihma pingust veel kord. Pärast pingutustoimingu lopetamist pange rihmakaitse ettenahtud kohale ja keerake kinnitid kindlalt kinni

Hoolduspunkt		Iga 8 Tõötunni Jarel	Esimesel Kuul / Iga 50 Tõötunni Jarel	150 Tõötunni Jarel	250 Tõötunni Jarel	500 Tõötunni Jarel
Mootoriöli	Taseme kontrollimine	✓
	Vahetage		✓		✓
Öhufi Iter	Kontrollige seisundit, vajadusel puhistage		✓
	Vahetage vajadusel või iga 12 kuu järel.
Käigukasti ðlì	Vahetage					✓
Veorihm Pingus			✓		✓

Oli ja kutuse tuup ning kogus, suutekuunla tuup

	Öli mark Kogus Kütuse mark Maht				Süütekünla tüüp	Sädevahe (mm)
Bensiini Honda GX270 S.A.E.	10W 30 0.6 Pliivaba 3.6				BM6ES or BPR6ES	0.6 - 0.7
Diisel Hatz 1B30	S.A.E. 10W 30 0.9		DiiselKütus (BS2869)	Vt. Kasutus Juhendit	Puudub Puudub

Transmissioonioli tuup ja kogus

Ülekanne Öli:tüpp		Honda GX270(L)	Hatz 1B30(L)
Käigukast	S.A.E. 75W 90	1.2	1.2
HüdraulilineJuhtimissüsteem	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

ETTEVAATUST

SELLE TOIMINGU TEGEMISEL SOOVITATAKSE MASIN ASETADA KUMMIMATILE VÖI MÖNELE MUULE VIBRATSIOONI NEELAVALE MATERJALILE.

Hudraulilise susteemi taitmine

1. Veendu, et seade oleks tasasel ja stabilsel pinnasel.
2. Eemalda täiteavlt kork ja täida control pump head öliga. Vala öli kuni maksimumtaseme näiduni.
3. Pumpa aeglaselt hoovaga positsionide 'Forward Motion' ja 'Reverse Motion' vahel, kuni oli tase langeb.
4. Täida uuesti pump maksimumtasemeni. Jätka pumpamist kuni valgumine on loppenud ja hoob peatub positsionil 'Reverse Motion'
5. Täida veelmord maksimumtasemeni.
6. Aseta tagasi kork ja testi seadet.

Teenindamine Ja Hooldamine

Juhtimispumba koostamine

1. Puhastage pumba korpus seestpoolt hoolikalt suruohuga. Kontrollige, et rongastihendi tihenduspindadel ei ole kriimustusi ja teravaid servi.
2. Suruge puks korpusesse.
3. Määrige kaelustihend hroduöliga ja tommake see hammaslatile (avatud poolega hammaslati vastassuunas).
4. Määrige hammaslatt hroduöliga ja juhtige see korpusesse, kuni kaelustihend on ringsoonen, veendudes sealjuures, et hambad on oiges asendis. Kui kaelustihend on ringsoonen, siis on vibroplaat edasilikumisasendis.

ETTEVAATUST

Vibroplaadi tagasilikumisel on juhtimiskaepidemed operatori suunas pumba korpusega paralleelseld.

1. Määrige hammasvöll (ilma rongastihenditeta) ja sisestage see korpusesse, hambumisse hammaslatiga. Kontrollige hammaslatlikumist edasilikumisasendist tagasilikumisele. (vt ETTEVAATUST!).
2. Vötke hammasvöll välja ja paigaldage røngastihendid, veendudes, et need ei ole vigastatud.
3. Määrige hammasvöll ja rongastihendid hroduöliga ning paigaldage need korpusesse. Veenduge, et hammaslatt on Óiges asendis – seda on kõige lihtsam teha tagasilikumisasendi järgi.
4. Paigaldage reguleerseib ja lukustusrongas. Vajaduse korral lukake nende paigaldamise voimaldamiseks hammasvolli vastaspoolelt.
5. Paigaldage korpus täitepoolele ja paigaldage pöhja tienduspinnale rongastihendid. Tihendamiseks soovitatakse kasutada tihendusmastiksit LOCTITE 518.
6. Paigaldage hudrolitmik ja alusseib, tihendades need liimiga LOCTITE 243.
7. Kinnitage pumba toend nelja poldi ja seibiga ning fikseerige need liimiga LOCTITE 243.
8. Kinnitage kork ja seib kergelt pingutades - ARGE ULE PINGUTAGE!

Garantii

Teie uel Altrad Bellei vibroplaadil on alates ostukupaevast uheaastane (12 kuud) garantii.

Altrad Bellei garantii kehtib konstruktsooniliste, materjali- ja viimistlusvigade korral.

Altrad Bellei garantii ei kehti alljargnevatel juhtudel:

1. Kahjustused, mille on pohjustanud masina vaartarvitamine, mittesihiparane kasutamine, mahakukkumine voi sarnased kahjustused, mis tulenesid voi tek Kisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel voi hooldamisel.
2. Muudatused, taiendused voi remont, mida on teinud keegi teine peale Altrad Bellei voi volitatud muugiesindaja.
3. Transpondi- ja saatekulud, mis tekkidis garantii all olevate masinate transportimisel voi saatmisel Altrad Bellei voi volitatud mugiesindaja territoriumile voi territoriumilt remondi voi hindamise eesmargil.
4. Osade normalsest kulumisest ja purunemisesit tulenevad taastamise, remondi voi vahetamise materjalid ja/voi tokulu.

Garantii ei holma jargmisi osi:

Altrad Belle ja/voi volitatud muggiesindajad, direktorid, tootajad voi kindlustajad ei vastuta tagajrgede ega muude purunemiste, kahjude voi kulutuste eest, mis tulenevad voi on pohjustatud seadme kasutamise voimatusest.

Garantiinouded

Kok gaantinoued tuleb kogepealt esitada telefoni voi faksi teel jargmistel numbritel voi e-posti voi kirja teel jargmistel aadressidel:
