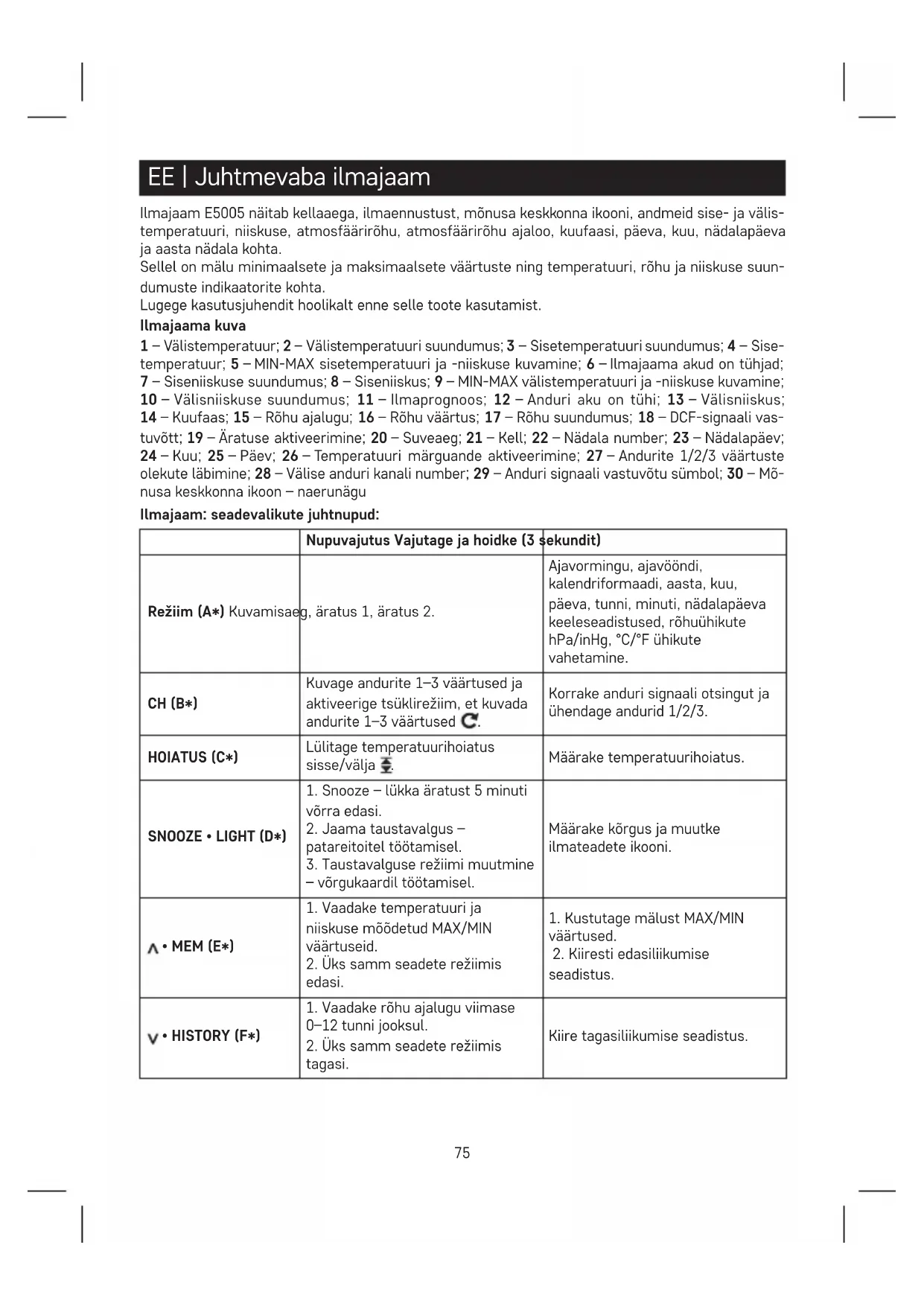

KASUTUSJUHEND E5005 Emos

Korrake anduri signaali otsingut ja ühendage andurid 1/2/3. HOIATUS (C*) Lülitage temperatuurihoiatus sisse/välja

1. Snooze – lükka äratust 5 minuti

2. Jaama taustavalgus –

patareitoitel töötamisel.

3. Taustavalguse režiimi muutmine

– võrgukaardil töötamisel. Määrake kõrgus ja muutke ilmateadete ikooni.

niiskuse mõõdetud MAX/MIN väärtuseid.

2. Kiiresti edasiliikumise

1. Vaadake rõhu ajalugu viimase

tagasi. Kiire tagasiliikumise seadistus.76 Ilmajaama tagaosa kirjeldus: G – Vooluadapteri ühendamiseks mõeldud pistik; H – Akupesa kate; CH – Avad jaama seinale ripu- tamiseks; I – Alus Andur J – Andurilt saadud signaaliülekande LED-indikaator; K – Sisetemperatuur ja -niiskus; L – Anduri kanalinumbri muutmine (1,2,3); M – Temperatuuriühik; N – Ava seinale riputamiseks Tehnilised andmed raadiojuhtimisega kell ajavorming: 12/24 h sisetemperatuur: 0 °C kuni +50 °C, 0,1 °C sammuga temperatuuri mõõtmise täpsus: ±1 °C vahemiku 0 °C kuni +40 °C jaoks, muul juhul ±2 °C välistemperatuur: -50 °C kuni +70 °C, 0,1 °C sammuga temperatuuri mõõtmise täpsus: ±1 °C vahemiku 0 °C kuni +40 °C jaoks, muul juhul ±2 °C suhteline niiskus: 20–95 % suhtelist niiskust, 1 % sammuga niiskuse mõõtmise täpsus: 5 % temperatuuri mõõtmise ühikud: °C/°F baar. rõhu mõõtevahemik: 850 hPa kuni 1 050 hPa rõhuühik: hPa/inHg raadiosignaali ulatus: kuni 30 m avatud alal ühendatavate andurite arv: kuni 3 juhtmeta andur: edastussagedus 433 MHz, 10 mW e.r.p. max anduri traatsondi pikkus: 1 m jaama toide: 3× 1,5 V AAA patareid (ei kuulu komplekti) vahelduvvooluadapter 230 V/alalisvoolu 5 V (kuulub komplekti) anduri toide: 2× 1,5 V AAA (ei kuulu komplekti) jaama mõõtmed ja kaal: 193 × 144 × 50 mm, 364 g anduri mõõtmed ja kaal: 60 × 100 × 21 mm, 54 g Alustamine

1. Ühendage adapter jaamaga / sisestage patareid esmalt ilmajaama (3× 1,5 V AAA), seejärel

juhtmevabasse andurisse (2× 1,5 V AAA). Patareide sisestamisel veenduge ilmajaama või anduri kahjustamise vältimiseks, et polaarsus on õige. Kasutage üksnes sama tüüpi leelispatareisid; ärge kasutage akusid.

2. Asetage kaks üksust üksteise kõrvale. Ilmajaam tuvastab kauganduri signaali 3 minuti jooksul. Kui

kauganduri signaali ei tuvastata, vajutage ja hoidke all nuppu CH otsingu kordamiseks.

3. Kui välistemperatuuri näit ekraanilt kaob, vajutage ja hoidke all ilmajaama nuppu CH. Ilmajaam

lähtestab kõik väärtused ja kordab anduri signaali otsimist.

4. Soovitame anduri asetada maja põhjapoolsele küljele. Andurite ulatus võib oluliselt väheneda

piirkondades, kus on palju takistusi.

5. Andur on tilkuva vee eest kaitstud; kuid see ei tohiks vihmaga püsivalt kokku puutuda.

6. Ärge paigutage andurit metallist esemetele, kuna see vähendab leviala.

7. Kui kuvatakse tühjeneva patarei ikoon, vahetage anduri ilmajaama patareid välja.

Kanali vahetamine ja täiendavate andurite ühendamine

1. Valige andurile soovitud kanal (1, 2 või 3), vajutades korduvalt nuppu CH. Seejärel vajutage pikalt

nuppu CH. Anduri ekraanil kuvatakse kanali number. Anduri andmed laaditakse 3 minuti jooksul.

4. Kui anduri signaali ei tuvastata, eemaldage patareid ja sisestage need uuesti.

Andmete esitamine mitmelt andurilt, automaatne ühendatud andurite väärtuste tsükliline esitamine Vajutage korduvalt nuppu CH, et kuvada ükshaaval andmed kõigi ühendatud andurite kohta.77 Samuti saate tsüklilise esituse aktiveerida kõikides ühendatud andurites olevate andmete kaudu:

1. Tsüklilise esitamise režiimi sisselülitamine

Vajutage korduvalt nuppu CH, kuni ekraanil kuvatakse ikoon

Kõigi ühendatud andurite andmed kuvatakse automaatselt ja korduvalt üksteise järel.

2. Tsüklilise esitamise režiimi väljalülitamine

Vajutage korduvalt nuppu CH, kuni ikoon kaob. Raadiojuhtimisega kell (DCF77) Pärast juhtmevaba anduriga registreerimist otsib ilmajaam 7 minutit automaatselt DCF77-signaali (edaspidi DCF); ikoon hakkab vilkuma. Otsingu ajal ei uuendata ekraanil teisi andmeid ja nupud lüli- tatakse välja (va SNOOZE•LIGHT). Kui signaal on tuvastatud, lõpetab ikoon vilkumise ja DCF ikooniga koos kuvatakse praegune aeg. Kui signaali ei leita, siis DCF-ikooni ei kuvata. DCF-signaali otsimise kordamiseks hoidke samaaegselt nuppe MEM ja HISTORY. Otsingu tühistamiseks hoidke nuppe MEM ja HISTORY. DCF-signaali sünkroonitakse iga päev kella 02:00 ja 03:00 vahel. Märkus. Kui ilmajaam tuvastab DCF-signaali, kuid ekraanil olev aeg pole õige (nt nihkunud ±1 tundi), peate alati määrama õige ajavööndi riigis, kus te jaama kasutate, vt Manuaalseaded. Standardtingimustes (ohutul kaugusel häireallikatest, nagu telerid, arvutimonitorid), võtab signaali vastuvõtt aega mitu minutit. Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Viige ilmajaam teise asukohta ja proovige veel kord DCF-signaali tuvastada.

2. Kontrollige üle kella kaugus segavatest seadmetest (arvutiekraanid või televiisorid). Signaali

vastuvõtmisel peaks see olema vähemalt 1,5–2 m.

3. DCF-signaali tuvastamise ajal ärge seadke ilmajaama metallist uste, aknaraamide ega muude

metallstruktuuride või esemete lähedusse (pesumasinad, kuivatid, külmikud jne).

4. Raudbetoonist ehitiste läheduses (keldrid, kõrghooned jne) on DCF-signaal olenevalt tingimustest

nõrgem. Äärmuslikel juhtudel asetage ilmajaam vastuvõtja suunas akna lähedusse. DCF77-raadiosignaali vastuvõtmist mõjutavad järgmised tegurid.

• paksud seinad ja isolatsioon, vundamendid ja keldrid;

• ebapiisavad kohalikud geograalised tingimused (neid on raske eelnevalt hinnata);

• atmosfäärihäired, äikesetormid, häirete kõrvaldamiseta elektriseadmed, DCF-vastuvõtja lähe- duses asuvad televiisorid ja arvutid. Manuaalseaded

1. Vajutage pikalt nuppu MODE.

2. Seejärel vajutage korduvalt nuppu MODE, et valida järgmised seaded: 12/24 ajavorming –

ajavöönd – kuupäeva formaat – aasta – kuu – tund – minut – kalendri keel – baar. rõhuühik (hPa, InHg) – °C/°F temperatuuriühikud. Võite väärtuste vahel liikuda, vajutades nuppu MODE, seadistades väärtused nuppude MEM ja HISTORY abil. Kalendri keeled on järgmised: EN – inglise GE – saksa DA – taani SP – hispaania DU – hollandi FR – prantsuse IT – itaalia Kõrguse määramine Rõhu väärtuste täpsema arvutamise saavutamiseks on soovitatav käsitsi määrata kõrgus kohas, kus ilmajaama kasutatakse.

1. Hoidke nuppu SNOOZE • LIGHT, kuni kõrguse väärtus hakkab vilkuma.

2. Määrake soovitud kõrgus, vajutades nuppu

MEM või HISTORY. Seaded jäävad vahemikku -190 kuni 2 000 m, 10-meetrise sammuga. Atmosfäärirõhk – ajalugu Jaam näitab atmosfäärirõhku hPa-s või inHg-s ning talletab rõhunäitu viimase 12 tunni kohta väljal nr 16. Ilmajaama teisaldamine mõjutab mõõtmistulemusi. Mõõtmine stabiliseerub 12 tunni jooksul pärast patarei sisestamist või ilmajaama teisaldamist. Vajutage korduvalt nuppu HISTORY, et kuvada järk-järgult rõhu väärtused viimase 12 tunni kohta. Mõõdetud väärtus + aja erinevus kuvatakse väljadel nr. 15, 16.78 Teave Kui seadistusprotsess on lõppenud, väljub jaam 20 sekundi pärast seadistusrežiimist ja lülitub tavarežiimile. Temperatuuri, niiskuse ja rõhu suundumused temperatuuri, niiskuse ja rõhu suundumuste indikaator kasv konstant langus Kuufaasid Kuufaase kuvatakse väljal nr 14. Kuu põhifaaside ikoonid on järgmised: kuuloomine noorkuu esimene veerand kasvav kuu täiskuu kahanev kuu viimane veerand vanakuu Temperatuuri ja niiskuse maksimaalse ja minimaalse väärtuse näitamine Vajutage korduvalt nuppu MEM, et järk-järgult kuvada maksimaalsed ja minimaalsed näidud temperatuuri ja niiskuse kohta. Nupu MEM hoidmine MAX / MIN väärtuste vaatamisel kustutab mälu. Äratuse seaded Ilmajaamal saab seadistada 2 äratust. Nupu MODE vajutamisel kuvatakse äratuse A1 aeg. Valik kuvatakse väljale nr 21. Äratuse aja näitamiseks hoidke nuppu MODE ja kasutage nuppe MEM ja HISTORY soovitud äratusaja määramiseks. Aktiveerige äratus, vajutades nuppu MEM or HISTORY, kuvades samal ajal äratuse aega väljal nr 21. Pärast aktiveerimist tähistab ikoon äratust väljal nr 19. Kui vajutate äratuse kuvamise ajal uuesti nuppu MEM või HISTORY, deaktiveeritakse äratus ja ikoon kaob. Sama toimingut kasutatakse äratuse A2 seadistamiseks (ikoon

Edasilükkamise ja taustavalgustuse funktsioonid (SNOOZE/LIGHT) Äratuse helinat saab viie minuti võrra edasi lükata, kasutades nuppu SNOOZE•LIGHT, mis asub ilmajaama ülemises osas. Vajutage nuppu, kui äratus hakkab helisema. Äratuse ikoon vilgub. Režiimi SNOOZE tühistamiseks vajutage mõnda muud nuppu – kella ikoon lõpetab vilkumise ja jääb ekraanile. Äratus aktiveeritakse uuesti järgmisel päeval. Ilmaprognoos Jaam teeb ilmaennustusi atmosfäärirõhu muutuste põhjal järgmise 12–24 tunni jooksul 15–20 km ulatuses. Ilmaprognoosi täpsus on 70–75 %. Ilmaprognoosi ikoon kuvatakse väljale nr. 11. Kuna ilmateade ei pruugi olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest. Kui seadistate või lähtestate ilmajaama esimest korda, kulub umbes 12 tundi enne, kui ilmajaam hakkab õigesti prognoosima.79 Ilmaprognooside ikoonid: päikseline pilvine pilves vihm tugev vihm – lumehelbe ikoon ilmub välistemperatuuril vahemikus -3 °C kuni +1 °C. Mõnusa keskkonna ikoon – naerunägu IMõnusa keskkonna ikoon kuvatakse väljale nr 30. Kui niiskus on vahemikus 40–70 % suhtelist niiskust ja temperatuur vahemikus 20–28 °C, kuvatakse ekraanile ikoon COMFORT – mõnus keskkond

Kui niiskus on madalam kui 40 % suhtelist niiskust, kuvatakse ekraanile ikoon DRY – kuiv keskkond

Kui niiskus on kõrgem kui 70 % suhtelist niiskust, kuvatakse ekraanile ikoon WET – niiske keskkond

Kui temperatuur ei ole vahemikus 20–28 °C ja niiskus ei ole vahemikus 40–70 % suhtelist niiskust, ei kuvata ühtegi ikooni. Maksimaalse ja minimaalse temperatuuri piiride määramine Temperatuurimäärasid saab seada sõltumatult kuni kolme välistemperatuuri anduri jaoks. Vajutage pikalt nuppu ALERT (C). Maksimaalse temperatuurihoiatuse väärtus hakkab vilkuma . Kasutage nuppe MEM ja HISTORY, et määrata soovitud temperatuur vahemikus -49 °C ja 70 °C. Seejärel vajutage nuppu ALERT (C) ja määrake hoiatuse minimaalne temperatuur vahemikus -50 °C kuni 69 °C . Temperatuurihoiatuse funktsiooni aktiveerimiseks/deaktiveerimiseks vajutage nuppu ALERT. Ikoon ilmub väljale nr. 26. Reguleerimisnuppude hoidmisega saab väärtusi kiiremini muuta. Temperatuurivahemik –50 kuni 70 °C (sammuga 1 °C). Kui määratud temperatuuri piir on ületatud, kostab korduv helisignaal ja väärtus hakkab vilkuma. Nupu ALERT vajutamisel vaigistatakse helisignaal. Patarei vahetamise hoiatus Vahetage jaama või anduri patareid välja, kui jaama või anduri ekraanile kuvatakse tühjeneva patarei ikoon

Jaama ekraani taustavalgustus Adapteritoite korral Alaline taustvalgustus määratakse automaatselt. Nupu SNOOZE•LIGHT korduvalt vajutades saate püsiva taustavalgustuse jaoks valida 3 erineva režiimi vahel (väljas, keskmine taustavalguse tase, maksimaalne taustavalguse tase). 3× 1,5 V AAA patarei toite korral Ekraani taustavalgustus on välja lülitatud. Nupu SNOOZE•LIGHT vajutamisel lülitatakse ekraani taus- tavalgus 10 sekundiks sisse, siis lülitub see uuesti välja. Kui jaam töötab ainult patareidega, ei saa ekraani pidevat taustavalgust aktiveerida! Märkus. Sisestatud patareid on mõõdetud/seadistatud andmete varutoide. Kui patareid pole sisestatud ja adapteri lahti ühendate, kustutatakse kõik andmed. Hooldus ja korrashoid Toode on loodud nõuetekohasel kasutamisel tagama muretu kasutamine paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

• Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendab tuvastamise täpsust. Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada kahjustusi.80

• Ärge avaldage tootele ülemäärast jõudu, hoidke seda löökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada tõrkeid, aku kasutusea lühenemise, patareide kahjustusi ja plastosade deformatsiooni.

• Ärge asetage toodet vihma või niiskuse kätte, kui see ei ole ette nähtud väljas kasutamiseks.

• Ärge asetage tootele avatud leegiallikaid, nt süüdatud küünalt jne.

• Ärge asetage toodet ebapiisava õhuvooluga kohtadesse.

• Ärge sisestage esemeid toote õhutusavadesse.

• Ärge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalitseeritud spetsialist.

• Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

• Ärge kastke toodet vette või muudesse vedelikke.

• Toode ei tohi kokku puutuda veetilkade või -pritsmetega.

• Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

• Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puu- ded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lahtiütlemine

• Tootja jätab endale õiguse muuta toote spetsikatsioone.

• Tootja ja tarnija ei vastuta rikete eest, kus esineb häireid.

• See toode ei ole mõeldud meditsiiniliseks või kaubanduslikuks kasutamiseks.

• Toode sisaldab väikseid osi, mistõttu tuleb see asetada lastele kättesaamatusse kohta.
