KASUTUSJUHEND E8620 Emos

EE | Juhtmevaba ilmajaam

Ohutusjuhised ja hoiatused

Enne seadme kasutamist lugege kasutusjuhendit.

Järgige juhendis olevaid ohutusjuhiseid.

• Ärge muutke toote sisemisi elektriahelaid – see vöib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.
• Toote puhastamiseks kasutage pehmet, kergelt niisket lappi. Årge kasutage lahusteid ega puhas-tusvahendeid – need vöivad plastikust detaile kriimustada ja pöhjustada elektriahelate korrosiooni.
• Ärge kasutage seadet elektromagnetvälja tekitavate seadmete läheduses.
• Ärge avaldage tootele ülemäärast jõudu, hoidke seda lõökide, tolmu, kõrgete temperatuuride ja niiskuse eest – need võivad põhjustada toote talitlushäireid või deformeerida selle plastdetaile.
• Vältige mistahes esemete sisestamist seadme avaustesse.
• Ärge kastke seadet vette.
• Kaitske seadet kukkumise ja löökide eest.
• Kasutage seadet ainult vastavalt käesolevale juhendile.
• Tootja ei vastuta seadme väärast kasutusest põhjustatud kahjustuste eest.
• Seade ei ole möeldud kasutamiseks inimestele (sealhulgas lastele), kelle füüsiline, sensoorne või vaimne puue või kogemuste ja teadmiste puudumine takistab selle ohutut kasutamist, välja arvatud juhul, kui nende ohutuse eest vastutav isik kontrollib või juhendab neid seadme kasutamisel. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Tehnilised andmed

Raadiojuhtimisega kell

Ajavorming: 12/24 h

Sisetemperatuur: 0 °C kuni +50 °C, möötesamm 0,1 °C

Välistemperatuur: -40 °C kuni +70 °C, möötesamm 0,1 °C

Sise- ja välistemperatuuri möötmise täpsus: ±1 °C vahemikus 0 °C kuni +50 °C, ±2 °C vahemikus -20 °C kuni 0 °C, ±4 °C vahemikus -40 °C kuni -20 °C

Sise- ja välisniiskus: Suhteline õhuniiskus 20 % kuni 99 %, mõõtesamm 1 %

Niiskuse mõõtmise täpsus: ±5 % suhtelise õhuniiskuse vahemikus 35 % kuni 75 %, ±10 % vahemikus 20 % kuni 35 % ja 75 % kuni 95 %

Õhurõhu mõõtepiirkond: 800 hPa kuni 1100 hPa

Rõhuühik: hPa/inHg

Raadiosignaali ulatus: kuni 80 m avatud alal

Ülekande sagedus: 433 MHz, 10 mW e.r.p. max.

Andurite arv: kuni 3

Toiteallikas:

põhijaam: 2× 1,5 V AAA patareid (ei kuulu komplekti)

adapter, 230 V AC/5 V DC, 1000 mA (komplektis)

põhijaam: 155 × 50 × 113 mm

andur: 50 × 25 × 95 mm

Jaamal ja anduril olevate ikoonide ja nuppude kirjeldus

1 - ilmaprognoos
2 - rõhk
3 – äratus
4 - DCF-signaali vastuvõtt
5 - aeg
6 – sisetemperatuur ja õhuniiskus
7 – jaama patareid on tühjenemas
8 - min/max sisetemperatuur ja õhuniiskus
9 – juhtmeta side anduriga
10 – anduri patareid on tühjenemas
11 – min/max välistemperatuur ja õhuniiskus
12 – välistemperatuur ja öhuniiskus

13 – nädalapäev

14 - kuufaas

15 - kuupäev

16 - nupp SNOOZE/LIGHT (edasilükkamine/ valgustus)

1. Ühendage toiteadapter ilmajaamaga, seejärel sisestage jaama patareid (2× 1,5 V AAA). Eemaldage anduri tagaküljel asuva patareipesa kaas, seadistage lülitiga anduri kanali number (1, 2, 3), seejärel sisestage leelispatareid (2× 1,5 V AAA).

Patareide sisestamisel veenduge, et polaarsus oleks õige, et Te ei kahjustaks ilmajaama ega andurit.

Kasutage üksnes sama tüüpi 1,5 V leelispatareisid; ärge kasutage laetavaid 1,2 V patareisid. Madalama pinge puhul ei pruugi kumbki seade töötada.

1. Anduri juhtevaba side ikoon hakkab vilkuma, mis näitab, et ilmajaam otsib välisanduri signaali. Asetage seadmed üksteise kõrvale. Kui välistemperatuur ei ilmu 3 minuti jooksul, peatab ilmajaam signaali otsimise, anduri juhtmevaba side ikoon lõpetab vilkumise ja välistemperatuur kuvatakse vormis --.-. Kui andurilt ei tuvastata signaali, korrake protsessi alates sammust 1.

Soovitame anduri asetada maja põhjapoolsele küljele. Paljude takistustega kohtades võib anduri tööulatus märkimisväärselt väheneda. Andur on tilkuva vee eest kaitstud; kuid see ei tohiks vihmaga püsivalt kokku puutuda.

Ärge paigutage andurit metallist esemetele, kuna see vähendab leviala.

Anduri saab paigutada vertikaalselt või riputada seinale.

Kui ilmajaama ekraanil kuvatakse väljal nr 10 tühjeneva patarei ikooni SIIS vahetage anduri patareid välja.

Kui ilmajaama ekraanil kuvatakse väljal nr 7 tühjeneva patarei ikooni siis vahetage anduri patareid välja.

Ilmajaama LÄHTESTAMINE

Kui ilmajaam kuvab valesid väärtusi või ei reageeri nupuvajutusele, eemaldage patareid ja ühendage toiteadapter lahti, seejärel sisestage patareid uuesti ja ühendage adapter uuesti. See kustutab köik andmed; siis peate ilmajaama uuesti seadistama.

Anduri saab taaskäivitada RESET nupu vajutamisega (kasutage pliiatsit või kirjaklambrit).

Anduri kanali vahetamine ja täiendavate andurite ühendamine

Jaama saab ühendada kuni kolme juhtmevaba anduriga.

1. Vajutage korduvalt nuppu CHANNEL ☐ et valida andur number 1/2/3; number kuvatakse vilkuvana.
2. Seejärel vajutage pikalt nuppu CHANNEL 📄 jaam alustab andurite signaali otsimist; ikoon hakkab nendele köigile vilkuma.
3. Eemaldage anduri tagaküljel asuva patareipesa kaas, seadistage lülitiga anduri kanali number (1, 2, 3 – iga andur peab olema erineva numbriga), seejärel sisestage leelispatareid (2× 1,5 V AAA).
4. Anduri andmed laaditakse jaama 3 minuti jooksul. Kui anduri signaali ei tuvastata, korrake kogu toimingut.

Andmete esitamine mitmelt andurilt, ühendatud andurite väärtuste automaatne tsükliline esitamine

Vajutage korduvalt nuppu CHANNEL ☐ et kuvada ükshaaval andmed köigist jaamaga ühendatud anduritest. Samuti saate automaatse tsüklilise esituse aktiveerida köikide ühendatud andurite andmete kaudu:

1. Tsüklilise esituse sisselülitamine

Vajutage korduvalt nuppu CHANNEL 📄, kuni ekraanil kuvatakse ikoon 🌐 Kõigi ühendatud andurite andmed kuvatakse automaatselt ja korduvalt üksteise järel.

2. Tsüklilise esituse väljalülitamine

Vajutage korduvalt nuppu CHANNEL ☐, kuni ikoon kaob.

Raadiojuhtimisega kell (DCF77)

Pärast juhtmevaba anduri registreerimist otsib ilmajaam automaatselt DCF77 signaali (edaspidi DCF-signaal) 7 minutit; olenevalt DCF-signaali tugevusest hakkab ikoon vilkuma.

Muid andmeid ekraanil ei uuendata ja köik nupud on otsingu ajal välja lülitatud.

Vajutage pikalt allapoole noolega nuppu, et lõpetada DCF-signaali otsimine.

Signaal tuvastati – ikoon löpetab vilkumise ja koos ikooniga 📄 kuvatakse kellaaeg ja kuupäev. Signaali ei tuvastatud – DCF ikooni ei kuvata.

DCF-signaali otsingu kordamiseks 7 minutiks vajutage pikalt allapoole noolega nuppu ▼. DCF-signaali otsimise tühistamiseks vajutage uuesti pikalt allapoole noolega nuppu ▼. DCF-signaali sünkrooni-takse regulaarselt iga päev kella 01:00 ja 05:00 vahel.

Suveajal kuvatakse DST ikooni DCF ikooni all.

Standardtingimustes (ohutul kaugusel häireallikatest, nagu telerid või arvutimonitorid), võtab signaali vastuvõtt aega mitu minutit.

Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Viige ilmajaam teise asukohta ja proovige veel kord DCF-signaali tuvastada.
2. Kontrollige seadme kaugust häireallikatest (arvutimonitorid või telerid). See peaks olema signaali vastuvõtmise ajal vähemalt 1,5 kuni 2 m raadiuses.
3. DCF-signaali tuvastamise ajal ärge seadke ilmajaama metallist uste, aknaraamide ega muude metallstruktuuride või esemete lähedusse (pesumasinad, kuivatid, külmikud jne).
4. DCF-signaali vastuvõtt on tingimustest olenevalt nõrgem raudbetoonkonstruktsioonides (keldrid, kõrghooned jne). Äärmuslikel juhtudel paigutage ilmajaam akna lähedusse saatja suunas.

DCF-raadiosignaali vastuvõtmist mõjutavad järgmised tegurid:

• Paksud seinad, isolatsioon, keldrid.
• Sobimatud kohalikud geograafilised tingimused (neid on keeruline eelnevalt hinnata).
• Atmosfäärihäiringud, äikesetormid, elektriseadmed ilma häirete kõrvaldamiseta, DCF vastuvõtja läheduses asuvad televisiorid ja arvutid.

Kui ilmajaam ei suuda DCF-signaali tuvastada, tuleb aeg ja kuupäev seadistada käsitsi.

Märkus: Kui ilmajaam tuvastab DCF-signaali, kuid ekraanil olev kellaaeg on vale (nt nihkes ± 1 tund), peate selle riigi jaoks, kus te jaama kasutate, määrama öige ajavööndi, vt Aja ja kuupäeva käsitsi seadistamine. Aega kuvatakse vastavalt ajavööndile.

Manuaalseaded

1. Hoidke all nuppu seaded hakkavad vilkuma.
2. Järgmiste parameetrite määramiseks kasutage nuppe ja:älavöönd-tunnid-minutid-aasta-kuupäeva vorming-kuu-päev-kalendri keel (GER, FRE, SPA, ITA, DUT, DAN, ENG).
3. Väärtuste vahel liikumiseks vajutage korraks nuppu
4. Nooleklahvide all hoidmine reguleerib vastavaid väärtuseid kiiremini.

Õhurōhu ühiku/väärtuse seadistamine

Vajutage korduvalt nuppu seada ôhurōhu ühik hPa/inHg.

Õhurõhu täpsemaks arvutamiseks võite väärtuse käsitsi seadistada.

Hoidke all nuppu

Kasutage nuppe ja õhurõhu väärtuse seadistamiseks. Kinnitamiseks vajutage nuppu .

Äratuse seadistamine

Hoidke all nuppu, seaded hakkavad vilkuma.

Vajutage korduvalt nuppe ▼ ja et seadistada: tund – minutid.

Liikuge menüüs 📋 nupu abil.

Äratuse sisse- ja väljalülitamiseks vajutage korduvalt nuppu ; ekraanil kuvatakse:

äratuse aktiveerimine- vajutage kinnitamiseks üppu või oodake 20 sekundit, et seadistused automaatselt salvestuks.

Äratuse väljalülitamiseks vajutage uuesti nuppu 📋. Äratuse ikoon kaob ekraanilt.

Edasilükkamisfunktsioon

Kasutage SNOOZE/LIGHT nuppu, et äratust 5 minutit edasi lükata.

Vajutage nuppu, kui äratuskell hakkab helisema. Ikoonid 📂 hakkavad vilkuma.

Edasilükkamise tühistamiseks vajutage mistahes nuppu, välja arvatud SNOOZE/LIGHT – ikoonid lõpetavad vilkumise ja 📁 jääb ekraanile.

Äratus aktiveeritakse uuesti järgmisel päeval.

Kui te ei vajuta äratuse helisemise ajal ühtegi nuppu, peatub helin 2 minuti pärast automaatselt. Äratus heliseb järgmisel päeval uuesti.

Jaama ekraani valgustus

Ekraani püsivalgustus on seadistatud vaikimisi.

Korduv nupu SNOOZE/LIGHT vajutamine võimaldab määrata 3 püsivat valgustusrežiimi (100 %, 50 %, väljas).

Kui toiteallikas on ainult 2× 1,5 V AAA patareid:

Ekraani valgustus on välja lülitatud. Nupu SNOOZE/LIGHT vajutamine lülitab ekraani valgustuse 10 sekundiks sisse (50 % intensiivsusega), siis lülitub see uuesti välja. Kui jaama toiteallikas on ainult patareid, ei saa ekraani püsivat taustavalgustust aktiveerida!

Märkus: Sisestatud patareid aitavad mõõdetud ja seadistatud andmeid varundada. Kui patareid pole sisestatud ja Te adapteri lahti ühendate, kustutatakse köik andmed.

Temperatuuriühik

Nupu Võrduval vajutamisel lülitatakse temperatuuriühikut °C ja °F vahel.

Mõõdetud väärtuste mälu

Vajutage korduvalt nuppu at kuvada maksimaalsed ja minimaalsed mõõdetud temperatuuri ja õhuniiskuse näidud.

Mälu kustutamiseks hoidke pikalt all nuppu ▲.

Ikooni kuvatakse temperatuuri kõrval.

Suundumuse näit
	langev püsiv tõusev

Ilmaprognoos

Jaam kasutab õhurõhu muutusi, et prognoosida ilmastikku järgmise 12–24 tunni jooksul piirkonnas, mis jääb 15–20 km raadiusesse.

Ilmaprognoosi täpsus on ligikaudu 70 %. Kuna ilmateade ei pruugi olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest. Kui seadistate ilmajaama esmakordselt või taaskäivitate selle, kulub umbes 12 tundi, et see hakkaks õigesti prognoosima.

Märkus: Kuvatav ikoon näitab järgmise 12–24 tunni prognoosi. See ei pruugi kajastada ilma hetkeolukorda.

123 456

1 - päikseline

4 - vihm

2 - lauspilves

5 - torm

3 - pilvine

6 - lumi

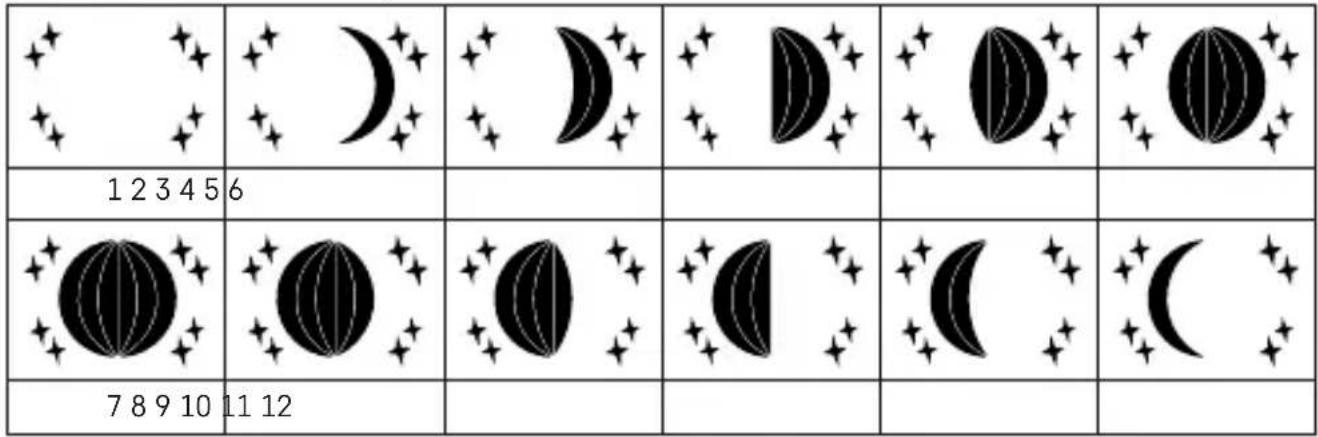

Kuufaas

Kuufaasi ikoon kuvatakse väljal nr 14.

1 2 3 4 5 6 7 8 9 10 11 12

1 - noorkuu

7 - täiskuu

2 - kasvav kuu

8 - kahanev poolkuu

3 - kasvav kuu

9 - kahanev poolkuu

Temperatuuri/niiskuse asemel kuvatakse:

• LL.L – mõõdetud väärtus on alla mõõtevahemiku alumise piiri.
• HH.H – mõõdetud väärtus on üle mõõtevahemiku ülemise piiri.
  • Liigutage seade sobivamasse kohta.

Ekraani on raske lugeda

- Asendage jaama patareid, kontrollige toiteadapteri toimimist.

Muutke kaugust anduri ja jaama vahel.Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadio-seadme tüüp E8620 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
