MANUALE UTENTE E8620 Emos

IT | Stazione meteo senza fili

Istruzioni e avvertenze di sicurezza

Prima di utilizzare il dispositivo, leggere le istruzioni per l'uso.

Osservare le istruzioni di sicurezza contenute in questo manuale.

• Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo invalidando automaticamente la garanzia. Il prodotto deve essere riparato solo da un professionista qualificato.
• Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o prodotti per la pulizia – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
  • Non utilizzare il dispositivo vicino ad apparecchi che presentano campi elettromagnetici.

• Non esporre il prodotto a pressioni eccessive, urti, polvere, alte temperature o umidità – possono causare il malfunzionamento del prodotto e la deformazione delle parti in plastica.
  • Non inserire oggetti nei fori dell'apparecchio.
  • Non immergere l'apparecchio nell'acqua.

• Proteggere l'apparecchio da cadute e urti.

• Utilizzare l'apparecchio solo in conformità con le istruzioni fornite in questo manuale.
• Il produttore non è responsabile per danni causati da un uso improprio di questo apparecchio.
• Questo apparecchio non è destinato a essere usato da persone (compresi i bambini) la cui disabilità fisica, sensoriale o mentale o la mancanza di esperienza e conoscenza impediscono loro l'uso sicuro dell'apparecchio, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d'occhio i bambini per assicurarsi che non giochi con l'apparecchio.

Specifiche tecniche

Orologio controllato da segnale radio

Formato dell'ora: 12/24 h

Temperatura interna: da 0 °C a +50 °C, precisione dello 0,1 °C

temperatura esterna: da -40 °C a +70 °C, precisione dello 0,1 °C

Precisione della misurazione della temperatura interna ed esterna: ±1 °C per l'intervallo da 0 °C a +50 °C, ±2 °C per l'intervallo da -20 °C a 0 °C, ±4 °C per l'intervallo da -40 °C a -20 °C

Umidità interna ed esterna: dal 20 % al 99 % di umidità relativa, precisione dell'1 %

Precisione di misurazione dell'umidità: ±5 % per l'intervallo dal 35 % al 75 % di umidità relativa, ±10 % per l'intervallo dal 20 % al 35 % di umidità relativa e dal 75 % al 95 % di umidità relativa,

Intervallo di misurazione della pressione in bar: da 800 hPa a 1 100 hPa

unità di pressione: hPa/inHg

portata del segnale radio: fino a 80 m nello spazio libero

Frequenza di trasmissione: 433 MHz, 10 mW e.r.p. max.

Numero di sensori: max. 3

Alimentazione:

stazione principale: 2 batterie AAA da 1,5 V (non incluse)

adattatore AC 230 V/DC 5 V, 1 000 mA (incluso nella confezione)

sensore: 2 batterie AAA da 1,5 V (non incluse)

Dimensioni:

stazione principale: 155 × 50 × 113 mm

sensore: 50 × 25 × 95 mm

Descrizione delle icone e dei pulsanti e del sensore

1 - previsioni del tempo

2 - pressione

3 - sveglia

4 - ricezione del segnale DCF

5 - ora

6 - temperatura interna e umidità

7 – batterie della stazione scariche

8 - temperatura e umidità interne min./max.

9 - comunicazione wireless con il sensore

12 - temperatura e umidità esterne

13 - nome del giorno

14 - fasi lunari

15 - data

16 - pulsante SNOOZE/LIGHT

17 - pulsante MODE

18 - pulsante ALARM

19 – pulsante PRESSURE

20 - pulsante CHANNEL

21 - pulsante UP

22 - pulsante DOWN

23 – vano batterie della stazione

24 – ingresso dell'alimentazione

25 – led del sensore

26 - foro di sospensione

27 - commutatore tra i canali (1, 2, 3) / pulsante RESET

28 - vano batteria del sensore

Procedura di messa in servizio

1. Collegare l'alimentatore di rete alla stazione meteorologica, quindi inserire prima le batterie nella stazione meteo (2 batterie AAA da 1,5 V). Sul retro del sensore, rimuovere il coperchio del vano batteria, impostare l'interruttore sul numero del sensore (1, 2, 3) e inserire le batterie (2 batterie AAA da 1,5 V).

Per evitare danni alla stazione meteo o al sensore fare attenzione alla corretta polarità quando si inseriscono le batterie.

Utilizzare solo batterie alcaline da 1,5 V dello stesso tipo; non utilizzare batterie ricaricabili da 1,2 V. Tensioni inferiori possono causare il malfunzionamento di entrambe le unità.

1. L'icona di comunicazione wireless con il sensore inizia a lampeggiare, questo indica che la stazione meteorologica sta cercando un segnale dal sensore esterno. Posizionare le unità una accanto all'altra. Se la temperatura esterna non viene visualizzata entro 3 minuti, la stazione meteorologica smette di cercare un segnale, l'icona di comunicazione wireless con il sensore smette di lampeggiare e la temperatura/umidità esterna visualizza l'immagine ---. Se non viene rilevato alcun segnale dal sensore, procedere nuovamente dal punto 1.

Si consiglia di posizionare il sensore sul lato nord della casa. Nelle aree edificate, la portata del sensore può diminuire rapidamente. Il sensore è a prova di gocciolamento, ma non va esposto alla pioggia in modo permanente.

Non collocare il sensore su oggetti metallici per non ridurne la portata di trasmissione.

È possibile posizionare il sensore in verticale o appenderlo alla parete.

Se sul display della stazione meteo compare l'icona di batteria scarica nel campo n. 10 sostituire le batterie del sensore.

Se sul display della stazione meteo compare l'icona di batteria scarica nel campo n. 7 sostituire le batterie della stazione.

RESET della stazione meteo

Se la stazione meteo mostra dati errati o non risponde alla pressione dei pulsanti, rimuovere le batterie, scollegare l'alimentazione, cambiare le batterie e reinserire le batterie e collegare l'alimentazione. Ciò cancellerà tutti i dati e ripristinerà le impostazioni della stazione meteorologica.

Riavviare il sensore premendo il pulsante RESET (ad esempio con una matita, una graffetta).

Modifica del canale e collegamento di altri sensori

È possibile associare alla stazione fino a 3 sensori senza fili.

1. Premere ripetutamente il pulsante CHANNEL ☐ per selezionare il numero del sensore 1/2/3, il numero lampeggerà.

2. Tenere premuto a lungo il pulsante CHANNEL 📋 la stazione inizierà a cercare un segnale dai sensori, per tutti lampeggerà l'icona 🎯.

3. Sul retro del sensore, rimuovere il coperchio del vano batteria, impostare l'interruttore sul numero del sensore (1, 2, 3 - per ogni sensore deve impostato un numero diverso) e inserire le batterie (2 batterie AAA da 1,5 V).

4. Entro 3 minuti, la stazione meteorologica leggerà i dati dei sensori. Se il segnale del sensore non viene trovato, ripetere di nuovo tutta la procedura.

Impostazione della visualizzazione dei dati da più sensori, rotazione automatica dei valori dei sensori collegati

Premere ripetutamente il pulsante CHANNEL is sulla stazione meteo per visualizzare i dati di tutti i sensori collegati. È inoltre possibile attivare la rotazione automatica dei dati dai sensori collegati:

1.Accensione della rotazione

Premere più volte il pulsante CHANNEL i fino a quando l'icona non viene visualizzata sul display. A poco a poco, i dati di tutti i sensori collegati verranno visualizzati automaticamente e ripetutamente.

2. Spegnimento della rotazione

Premere ripetutamente il pulsante CHANNEL finché l'icona non scompare.

Orologio radiocomandato (DCF77)

Una volta registrati i sensori senza fili la stazione meteo cercherà automaticamente il segnale DCF77 (di seguito nel testo solo DCF) per 7 minuti; l'icona lampeggerà a seconda dell'intensità del segnale DCF.

Durante la ricerca, nessun altro display verrà aggiornato e i pulsanti non saranno attivi.

Tenere premuto a lungo il pulsante freccia giù per terminare la ricerca del segnale DCF.

Segnale trovato – l'icona smette di lampeggiare e l'ora e la data attuali vengono visualizzate con l'icona.

Segnale non trovato – l'icona DCF non viene visualizzata.

Tenere premuto a lungo il pulsante freccia giù per cercare nuovamente il segnale DCF per 7 minuti.

Per annullare la ricerca del segnale DCF, premere nuovamente il pulsante freccia giù. Il segnale DCF sarà sincronizzato continuamente ogni giorno tra le 01:00 e le 05:00 del mattino.

Quando è in vigore l'ora legale, sotto l'icona DCF viene visualizzata l'icona DCF.

In condizioni normali (a distanza di sicurezza da fonti di interferenza, quali ricevitori TV, monitor di computer) sono necessari diversi minuti per acquisire il segnale orario.

Se la stazione meteo non rileva il segnale, procedere come segue:

1. Spostare la stazione meteo in un'altra posizione e provare a riacquisire il segnale DCF.
2. Verificare la distanza dell'orologio dalle fonti di interferenza (monitor di computer o ricevitori TV). La distanza di ricezione del segnale deve essere di almeno 1,5–2 metri.
3. Non collocare la stazione meteo vicino a porte, telai di finestre o altre strutture o oggetti metallici (lavatrici, asciugabucato, frigoriferi ecc.) quando si riceve un segnale DCF.
4. Negli ambienti delle strutture in cemento armato (cantine, grattacieli, ecc.), la ricezione del segnale DCF è più debole a seconda delle condizioni. In casi estremi, posizionare la stazione meteo vicino a una finestra rivolta verso il trasmettitore.

I seguenti fattori influenzano la ricezione del segnale radio DCF:

• Muri spessi e isolanti, scantinati e seminterrati.
• Condizioni geografiche locali inadatte (difficili da prevedere in anticipo).
• Perturbazioni atmosferiche, temporali, disturbi elettrici, televisori e computer situati in prossimità del ricevitore radio DCF.

Se la stazione non riesce a localizzare il segnale DCF, l'ora e la data devono essere impostate manualmente.

Nota: Nel caso in cui la stazione riceva un segnale DCF ma l'ora corrente visualizzata non sia corretta (ad esempio è sfasata di ±1 ora), è sempre necessario impostare il cambio dell'ora corretto nel paese in cui viene utilizzata la stazione, cfr. le Impostazioni manuali dell'ora e della data. L'ora corrente verrà visualizzata insieme al cambio dell'ora impostato.

Impostazioni manuali

1. Tenere premuto a lungo il pulsante -icona inizierà a lampeggiare.
2. Premere i pulsanti freccia e impostare i valori: fuso orario – ora – minuto – anno – formato data – mese – giorno – lingua del calendario (GER, FRE, SPA, ITA, DUT, DAN, ENG).
3. Premere brevemente il pulsante per spostarsi tra i singoli valori.
4. Tenere premuto il pulsante frecce per procedere più velocemente.

Impostazione dell'unità/valore della pressione

Premere ripetutamente il pulsante per impostare la visualizzazione dell'unità della pressione hPa/inHg.

Per un calcolo della pressione più accurato è possibile regolare manualmente il valore.

Tenere premuto a lungo il pulsante 🍒.

Con i pulsanti ▼ e impostare il valore della pressione, confermare con il pulsante .

Impostazione della sveglia

Tenere premuto a lungo il pulsante, il impostazione inizierà a lampeggiare.

Premere ripetutamente i pulsanti e impostare: ora – minuto.

Per spostarsi nel menu, premere il pulsante 📞.

Per attivare/disattivare premere ripetutamente il pulsante 📁, sul display apparirà l'icona:

attivazione della sveglia – premere il pulsante - per confermare o attendere 20 secondi, verrà salvato automaticamente.

Per disattivare, premere nuovamente il pulsante ⏻, l'icona non verrà visualizzata.

Funzione di sveglia ripetuta (SNOOZE)

Per ritardare la suoneria della sveglia di 5 minuti, premere il pulsante SNOOZE/LIGHT.

Premerlo non appena inizia a suonare. Le icone z^2 lampeggeranno.

Per annullare la funzione SNOOZE, premere qualsiasi altro pulsante tranne SNOOZE/LIGHT – le icone

smetteranno di lampeggiare e rimarranno accese.

La sveglia si riattiverà il giorno successivo.

Se non si preme nessun pulsante durante la suoneria, questa si interrompe automaticamente dopo 2 minuti.

La sveglia suona il giorno successivo.

Retroilluminazione del display della stazione

Con alimentazione dall'adattatore:

Il display viene automaticamente impostato sulla retroilluminazione permanente.

Premendo ripetutamente il pulsante SNOOZE/LIGHT è possibile impostare 3 modalità di retroilluminazione permanente (100 %, 50 %, spento).

Alimentazione solo con 2 batterie AAA da 1,5 V:

La retroilluminazione del display è spenta, dopo aver premuto il pulsante SNOOZE/LIGHT il display si illumina per 10 secondi (livello 50 %), poi si spegne. La retroilluminazione permanente del display non può essere attivata con la sola alimentazione a batteria!

Nota: Le batterie inserite servono come backup dei dati misurati/impostati. Se non sono inserite le batterie e si scollega l'alimentazione, tutti i dati vengono cancellati.

Unità di temperatura

Premere ripetutamente il pulsante per impostare la visualizzazione dell'unità di temperatura °C o °F.

Memoria dei valori misurati

Per visualizzare i valori massimi e minimi misurati della temperatura esterna ed esterna premere ripetutamente il pulsante ▲.

Tenere premuto a lungo il pulsante ▲ per cancellare la memoria.

Tendenza della temperatura

L'icona viene visualizzata a destra accanto alla temperatura.

Indicatore di tendenza
	calante costante	crescente

Previsioni del tempo

La stazione prevede il tempo in base alle variazioni della pressione atmosferica per le successive 12–24 ore in un raggio di 15–20 km.

L'accuratezza delle previsioni del tempo è di circa il 70 %. Poiché le previsioni del tempo non sono sempre precise al 100 %, né il produttore né il venditore possono essere ritenuti responsabili per eventuali perdite causate da previsioni del tempo imprecise. Quando la stazione meteo viene impostata per la prima volta o dopo un reset, servono circa 12 ore prima che la stazione meteo inizi a fare previsioni corrette.

Nota: L'icona attualmente visualizzata indica le previsioni per le prossime 12–24 ore. Potrebbe non corrispondere alle condizioni meteorologiche attuali.

123 456

1 - soleggiato
2 - nuvoloso
3 - coperto

4 - pioggia

5 - temporale
6 - neve

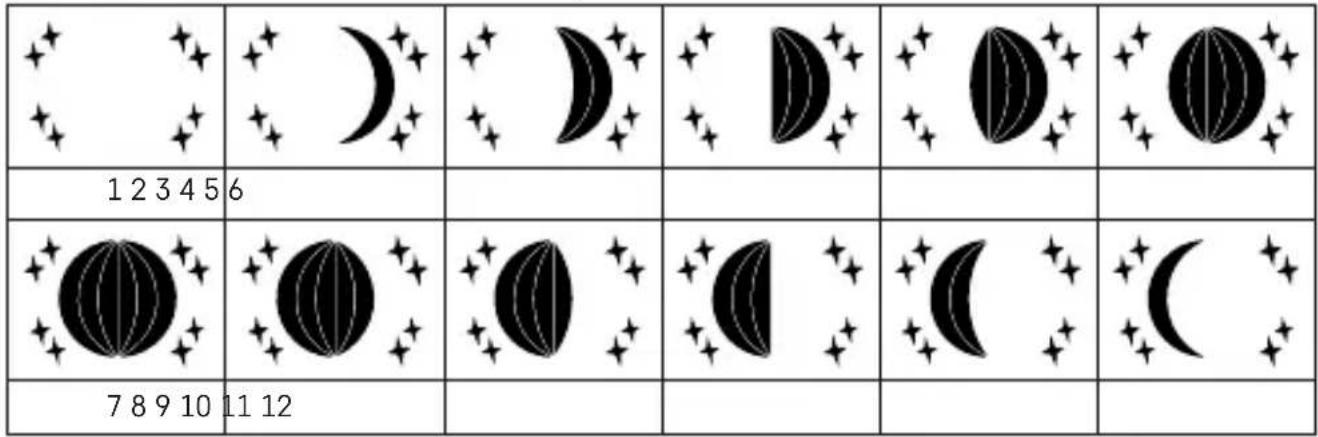

Fasi lunari

L'icona della fase lunare è indicata nel campo 14.

1 2 3 4 5 6 7 8 9 10 11 12

1 - luna nuova
2 - mezzaluna crescente
3 - mezzaluna crescente
4 - primo quarto
5 – luna piena crescente
6 - luna piena crescente

7 – luna piena

8 – luna piena decrescente
9 – luna piena decrescente

10 - ultimo quarto
11 - mezzaluna decrescente
12 - mezzaluna decrescente

Risoluzione dei problemi FAQ

Sul display compare invece la temperatura/umidità:

• LL.L – valore misurato al di fuori dell'intervallo di misurazione inferiore.
• HH.H – valore misurato al di fuori dell'intervallo di misurazione superiore.
• Spostare il dispositivo in una posizione più adatta.

Display scarsamente leggibile

- Sostituire le batterie nella stazione, verificare la funzionalità dell'alimentatore.

Non vengono visualizzati i dati del sensore

• Ripetere la procedura di abbinamento.
• Sostituire le batterie nel sensore.

Regolare la distanza tra il sensore e la stazione. Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo E8620 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
