MANUALE UTENTE E0387 Emos

IT | Stazione meteo senza fili

Leggere attentamente queste istruzioni prima di utilizzare il prodotto.

Specifiche

orologio radiocomandato

formato dell'ora: 12/24 h

temperatura interna: da -10 °C a +50 °C, precisione 0,1 °C

temperatura esterna: da -40 °C a +60 °C, precisione 0,1 °C

precisione di misurazione della temperatura: ±1 °C per l'intervallo da 0 °C a +50 °C, ±1,5 °C per gli altri intervalli

umidità interna ed esterna: da 1 % a 99 % di umidità relativa, precisione dell'1 %

precisione di misurazione dell'umidità: ±5 % per l'intervallo da 30 % a 80 %, ±8 % per l'intervallo da 20 % a 29 % e da 81 % a 95 %, ±12 % per l'intervallo da 1 % a 19 % e da 96 % a 99 %

ciclo di rilevamento della temperatura e dell'umidità: ogni 30 secondi

valore misurato al di fuori dell'intervallo specificato: visualizzato LL.L/HH.H

intervallo di misurazione della pressione in bar: da 800 hPa a 1 100 hPa

unità di pressione: mmHg, inHg, hPa/mb

portata del segnale radio: fino a 80 m nello spazio libero

frequenza di trasmissione: 433 MHz, 10 mW e.r.p. max.

numero di sensori: max. 3

alimentazione:

stazione principale: 3 batterie AA da 1,5 V (non incluse)

adattatore: AC 230 V/DC 5 V, 1 200 mA (incluso nella confezione)

sensore: 2 batterie AA da 1,5 V (non incluse)

dimensioni:

stazione principale: 30 × 200 × 130 mm

sensore: 20 × 38 × 100 mm

Stazione meteorologica – display (cfr. fig. 1)

1 - dati del sensore esterno

2 - numero del canale del sensore esterno, rotazione dei dati dai sensori collegati

3 - previsioni del tempo

4 - rischio di gelo

5 - dati dal sensore interno della stazione

6 - temperatura interna, freccia di tendenza della temperatura

7 – batterie della stazione scariche

8 – umidità interna, freccia di tendenza dell'umidità

9 - icona comfort - smiley

10 - oscuramento automatico della retroilluminazione del display

11 - fasi lunari

12 - nome del giorno

13 – giorno di calendario

14 - sveglia

15 - snooze

16 - mese del calendario

17 - ora

18 - ricezione del segnale DCF

19 – valore della pressione

Descrizione dei pulsanti (cfr. fig. 2)

1 - SNOOZE/LIGHT

2 – connettore per l'adattatore di alimentazione

3 – 🍴 impostazione della sveglia

4 - ALERT

5 - MEM

6-

Descrizione del sensore (cfr. fig. 3)

1 - diodo LED

2 – foro di sospensione al muro

20 – umidità esterna, freccia di tendenza dell'umidità

22 - limite di temperatura

23 - temperatura esterna

7 - ▲CH

8 - SET

9 – foro di sospensione al muro

10 - vano della batteria

11 - staffa

3 - commutatore tra i canali (CH 1, 2, 3)

4 - vano della batteria

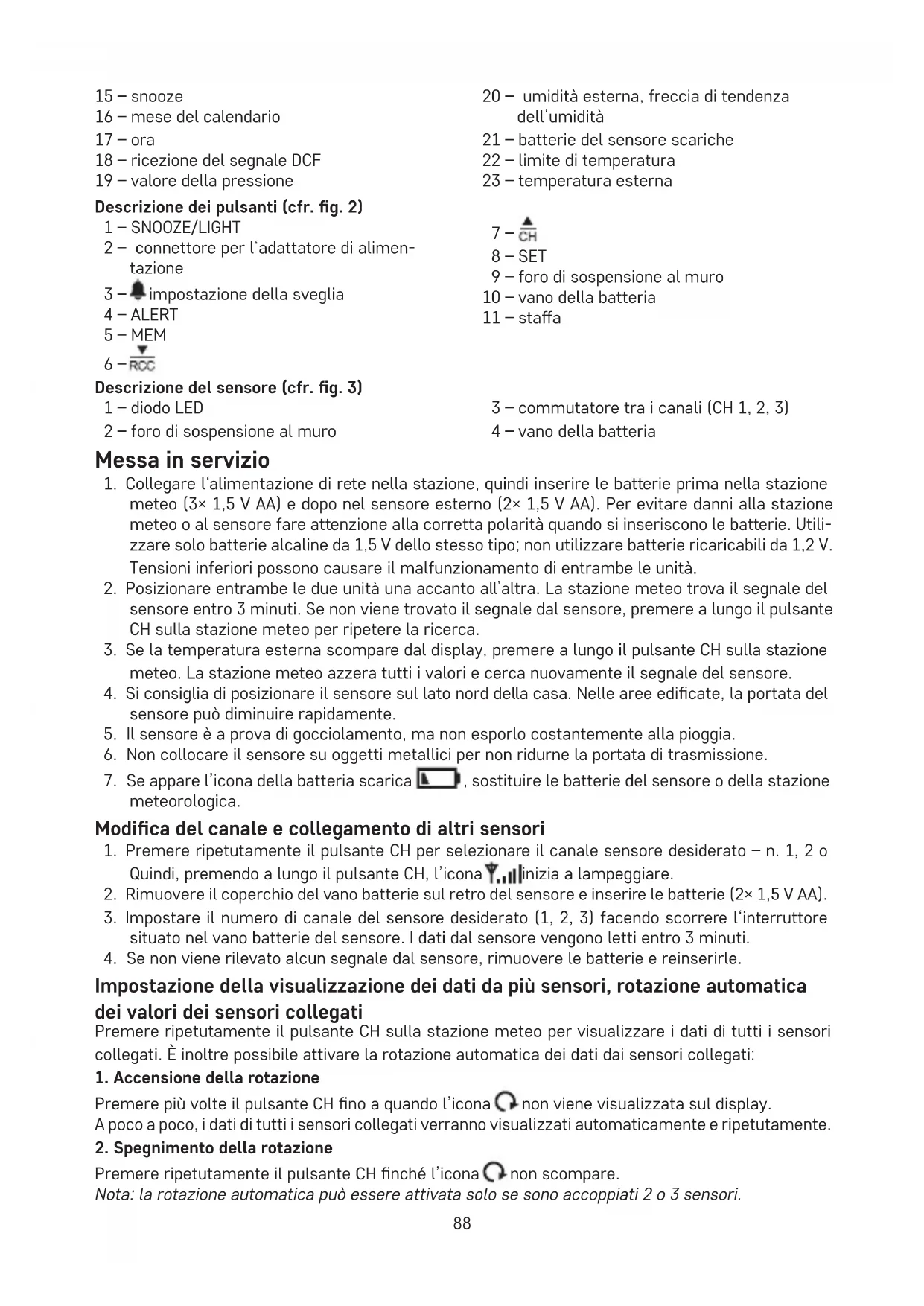

Messa in servizio

1. Collegare l'alimentazione di rete nella stazione, quindi inserire le batterie prima nella stazione meteo (3× 1,5 V AA) e dopo nel sensore esterno (2× 1,5 V AA). Per evitare danni alla stazione meteo o al sensore fare attenzione alla corretta polarità quando si inseriscono le batterie. Utilizzare solo batterie alcaline da 1,5 V dello stesso tipo; non utilizzare batterie ricaricabili da 1,2 V. Tensioni inferiori possono causare il malfunzionamento di entrambe le unità.
2. Posizionare entrambe le due unità una accanto all'altra. La stazione meteo trova il segnale del sensore entro 3 minuti. Se non viene trovato il segnale dal sensore, premere a lungo il pulsante CH sulla stazione meteo per ripetere la ricerca.
3. Se la temperatura esterna scompare dal display, premere a lungo il pulsante CH sulla stazione meteo. La stazione meteo azzera tutti i valori e cerca nuovamente il segnale del sensore.
4. Si consiglia di posizionare il sensore sul lato nord della casa. Nelle aree edificate, la portata del sensore può diminuire rapidamente.
5. Il sensore è a prova di gocciolamento, ma non esporlo costantemente alla pioggia.
6. Non collocare il sensore su oggetti metallici per non ridurne la portata di trasmissione.
7. Se appare l'icona della batteria scarica 📄, sostituire le batterie del sensore o della stazione meteorologica.

Modifica del canale e collegamento di altri sensori

1. Premere ripetutamente il pulsante CH per selezionare il canale sensore desiderato – n. 1, 2 o Quindi, premendo a lungo il pulsante CH, l'icona 🚙...inizia a lampeggiare.
2. Rimuovere il coperchio del vano batterie sul retro del sensore e inserire le batterie (2× 1,5 V AA).
3. Impostare il numero di canale del sensore desiderato (1, 2, 3) facendo scorrere l'interruttore situato nel vano batterie del sensore. I dati dal sensore vengono letti entro 3 minuti.
4. Se non viene rilevato alcun segnale dal sensore, rimuovere le batterie e reinserirle.

Impostazione della visualizzazione dei dati da più sensori, rotazione automatica dei valori dei sensori collegati

Premere ripetutamente il pulsante CH sulla stazione meteo per visualizzare i dati di tutti i sensori collegati. È inoltre possibile attivare la rotazione automatica dei dati dai sensori collegati:

1. Accensione della rotazione

Premere più volte il pulsante CH fino a quando l'icona ▶ non viene visualizzata sul display.

A poco a poco, i dati di tutti i sensori collegati verranno visualizzati automaticamente e ripetutamente.

2. Spegnimento della rotazione

Premere ripetutamente il pulsante CH finché l'icona ☐ non scompare.

Nota: la rotazione automatica può essere attivata solo se sono accoppiati 2 o 3 sensori.

Orologio radiocomandato (DCF77)

Una volta registrata con il sensore senza fili la stazione meteo cercherà automaticamente il segnale DCF77 (di seguito solo DCF) per 7 minuti; l'icona («•») lampeggerà. Durante la ricerca, nessun altro display verrà aggiornato e i pulsanti non saranno attivi (tranne SNOOZE/LIGHT). Una volta trovato il segnale, l'icona smette di lampeggiare (rimane visualizzata solo («•»)) e compare l'ora corrente. Quando è in vigore l'ora legale, compare DST. Se non viene trovato nessun segnale, l'icona DCF non viene visualizzata. Poi la stazione meteorologica cercherà automaticamente un segnale DCF ogni 3 ore. Per cercare nuovamente il segnale DCF, tenere premuto a lungo il pulsante RCC. Per annullare la ricerca, premere di nuovo brevemente il pulsante RCC. Il segnale DCF sarà sincronizzato ogni giorno tra le 1:00 e le 5:00 del mattino.

Nota: Nel caso in cui la stazione riceva un segnale DCF ma l'ora corrente visualizzata non sia corretta (ad esempio è sfasata di ±1 ora), è sempre necessario impostare il fuso orario corretto nel paese in cui viene utilizzata la stazione, cfr. le Impostazioni manuali.

In condizioni normali (a distanza di sicurezza da fonti di interferenza come ricevitori TV, monitor di computer) serve qualche minuto per acquisire il segnale orario. Se la stazione meteo non rileva il segnale, procedere come segue:

1. Spostare la stazione meteo in un'altra posizione e provare a riacquisire il segnale DCF.
2. Verificare la distanza dell'orologio dalle fonti di interferenza (monitor di computer o ricevitori TV). La distanza deve essere di almeno 1,5–2 metri per la ricezione di questo segnale.
3. Non collocare la stazione meteo vicino a porte, telai di finestre o altre strutture o oggetti metallici (lavatrici, asciugatrici, frigoriferi ecc.) quando si riceve un segnale DCF.
4. Nei locali in cemento armato (scantinati, grattacieli ecc.), la ricezione del segnale DCF è più debole a seconda delle condizioni. In casi estremi, posizionare la stazione meteo vicino a una finestra rivolta verso il trasmettitore.

I seguenti fattori influenzano la ricezione del segnale radio DCF77:

• muri spessi e isolanti, scantinati e seminterrati;
• condizioni geografiche locali inadatte (difficili da prevedere in anticipo);
• Perturbazioni atmosferiche, temporali, disturbi elettrici, televisori e computer situati in prossimità del ricevitore radio DCF.

Impostazioni manuali

1. Tenere premuto a lungo il pulsante SET.
2. Premere ripetutamente il pulsante SET per selezionare le impostazioni: lingua del calendario – accensione/spegnimento del segnale acustico dei pulsanti (BP ON/OFF) – accensione/spegnimento della ricezione del segnale DCF (RCC ON/OFF) – impostazione del fuso orario (ZOE) – anno – formato della data – mese – giorno – formato dell'ora 12/24h – ora – minuto – unità di temperatura °C/°F – unità di pressione.
3. Premere SET per scorrere i valori, impostare con i pulsanti frecce su e giù CH/ROC.

Le abbreviazioni delle lingue del calendario sono le seguenti:

GER - ENG - ITA - FRE - DUT - SPA - DAN.

Pressione atmosferica – cronologia

La stazione visualizza la pressione atmosferica e nel campo 19 anche un grafico dello storico della pressione nelle ultime 12 ore.

Il grafico dello storico delle misure di pressione è animato (non può essere modificato).

Se la stazione meteo viene spostata in un altro luogo, i valori misurati ne risentiranno.

Le misure si stabilizzano entro 12 ore dall'inserimento o dal riposizionamento della batteria.

Tendenza della temperatura e dell'umidità

indicatore della tendenza della temperatura e dell'umidità		freccia non visualizzata
	crescente stabile	calante

Fasi lunari

La fase lunare è indicata nel campo 11. Le icone delle principali fasi lunari sono le seguenti:

1 2 3	4 5 6 7	8 9 10 11	1 12

1 - luna nuova

2 - mezzaluna crescente

3 - mezzaluna crescente

4 - primo quarto

5 – luna piena crescente

6 - luna piena crescente

7 - luna piena

8 – luna piena decrescente

9 – luna piena decrescente

10 - ultimo quarto

11 - mezzaluna decrescente

12 - mezzaluna decrescente

Visualizzazione dei valori massimi e minimi di temperatura e umidità

Per visualizzare i valori massimi e minimi misurati della temperatura esterna ed esterna premere ripetutamente il pulsante MEM.

Tenere premuto il pulsante MEM in modalità di visualizzazione MAX/MIN per cancellare i valori misurati dalla memoria.

La memoria dei valori misurati viene cancellata automaticamente ogni giorno alle ore 00:00.

Impostazione della sveglia

Premere di nuovo il pulsante comparirà ALM e l'impostazione dell'ora della sveglia inizierà a lampeggiare.

Per impostare i valori dell'ora, premere ripetutamente i pulsanti ▲/▼ premere il pulsante ▲/▼ preconfermare e scorrere il menu. Per attivare la sveglia, premere ripetutamente il pulsante ▲/▼ Sveglia attivata – icona 📋 visualizzata.

Sveglia disattivata – l'icona 📋 non è visualizzata.

Funzione di sveglia ripetuta (SNOOZE)

Per ritardare la suoneria della sveglia di 5 minuti, utilizzare il pulsante SNOOZE/LIGHT posizionato sulla parte superiore della stazione meteo.

Premerlo non appena inizia a suonare. L'icona Z ^z lampeggerà.

Per annullare la funzione SNOOZE, premere qualsiasi altro pulsante mentre è attiva la suoneria – l'icona Z ^z non sarà visualizzata.

La sveglia si riattiverà il giorno successivo.

Se non si preme nessun pulsante durante la suoneria, questa si interrompe automaticamente dopo 2 minuti.

Retroilluminazione del display della stazione

Quando è alimentata da un adattatore:

Il display viene automaticamente impostato su una retroilluminazione permanente.

Premendo ripetutamente il pulsante SNOOZE/LIGHT è possibile impostare 3 modalità di retroilluminazione permanente (100 %, 50 %, spento).

Solo con alimentazione con 3 batterie AA da 1,5 V:

La retroilluminazione del display è spenta, dopo aver premuto il pulsante SNOOZE/LIGHT il display si illumina per 10 secondi e poi si spegne. La retroilluminazione permanente del display non può essere attivata con la sola alimentazione a batteria!

Nota: Le batterie inserite servono come backup dei dati misurati/impostati.

Se non sono inserite le batterie e si scollega l'alimentazione, tutti i dati vengono cancellati.

Oscuramento automatico della retroilluminazione del display

Quando la stazione è alimentata da un adattatore, la luminosità del display può essere programmata per diminuire automaticamente dal 100 % al 50 %.

Premendo a lungo il pulsante SNOOZE/LIGHT, l'attivazione della funzione AUTO DIM inizierà a lampeggiare.

Premere ripetutamente il pulsante CH/Rper attivare (ON) o disattivare (OFF).

Confermare la selezione premendo il pulsante SNOOZE/LIGHT, l'impostazione dell'ora lampeggia (precisione di 1 ora).

Premere ripetutamente il pulsante CH/Riper impostare l'ora di attivazione dell'oscuramento, confermare con SNOOZE/LIGHT.

Premere ripetutamente il pulsante CH/R per impostare l'ora di disattivazione dell'oscuramento, confermare con SNOOZE/LIGHT.

La luminosità del display si riduce all'ora impostata.

Nota:

Se si seleziona l'attivazione (ON)/disattivazione (OFF), dopo 20 secondi si verifica il salvataggio automatico, a meno che non si prema un altro pulsante.

L'impostazione di fabbrica per l'orario di oscuramento del display è dalle 22:00 alle 8:00.

Premendo il pulsante SNOOZE/LIGHT durante il tempo impostato, la luminosità del display torna al 50 % dopo 10 secondi.

Previsioni del tempo

La stazione prevede il tempo in base alle variazioni della pressione atmosferica per le successive 12–24 ore in un raggio di 15–20 km.

L'accuratezza delle previsioni del tempo è del 70–75 %. L'icona di previsione è visualizzata nel campo 3. Poiché le previsioni del tempo non sono sempre precise al 100 %, né il produttore né il venditore possono essere ritenuti responsabili per eventuali perdite causate da previsioni del tempo imprecise. Quando la stazione meteo viene impostata per la prima volta o dopo un reset, servono circa 12 ore prima che la stazione meteo inizi a fare previsioni corrette.

Icone di previsione del tempo

Soleggiato Nuvoloso Coperto Pioggia Neve

L'icona del fiocco di neve 🚙! lampeggerà quando la temperatura esterna è compresa tra 0 °C e +2,9 °C.

L'icona del fiocco di neve ⚙! rimane visualizzata quando la temperatura esterna è inferiore a 0 °C.

L'icona del comfort è visualizzata nel campo n. 9.

Se l'umidità interna è compresa tra 40–70 % di umidità relativa, viene visualizzata l'icona GOOD

- ambiente confortevole.

Se l'umidità interna è inferiore a 40 % di umidità relativa, viene visualizzata l'icona DRY ^DRY - ambiente secco.

Se l'umidità interna è superiore a 70 % di umidità relativa, viene visualizzata l'icona HUMID ^HUMID —ambiente umido.

DRY

HUMID

Impostazione dei limiti di temperatura massima e minima

I limiti di temperatura possono essere impostati separatamente per un massimo di 3 sensori di temperatura esterna.

Premere ripetutamente il pulsante CH per selezionare il numero del sensore desiderato per il quale si desidera impostare il limite di temperatura.

Premendo a lungo il pulsante ALERT, il valore dell'impostazione della temperatura massima di allarme inizia a lampeggiare △.

Premere i pulsanti CH/R per impostare il valore desiderato (precisione 1 °C).

Tenere premuti i pulsanti delle impostazioni per muoversi più velocemente.

Quindi premere il pulsante ALERT e impostare la temperatura minima di allarme

Dopo aver impostato i valori, premere il pulsante ALERT e premere ripetutamente il pulsante CH/ROCC per attivare (ON) o disattivare (OFF) la funzione.

Quando il limite di temperatura impostato viene superato, viene emesso 4 volte ogni minuto un segnale acustico e il valore lampeggia.

Premere un pulsante qualsiasi per annullare il segnale acustico di avviso; il valore continuerà a lampeggiare.

Il valore smette di lampeggiare se scende al di sotto della temperatura impostata o se si disattiva la funzione di allarme della temperatura.

Cura e manutenzione

Il prodotto è progettato per funzionare in modo affidabile per molti anni se gestito correttamente. Ecco alcuni suggerimenti per un funzionamento corretto:

• Prima di iniziare a usare con il prodotto, leggere attentamente il manuale d'uso.
• Non esporre il prodotto alla luce solare diretta, al freddo estremo e all'umidità e agli sbalzi di temperatura. Ciò ridurrebbe l'accuratezza del rilevamento. Non collocare il prodotto in aree soggette a vibrazioni e urti, che potrebbero danneggiarlo.
• Non esporre il prodotto a pressioni eccessive, urti, polvere, temperature elevate o umidità – questi fattori possono causare malfunzionamenti del prodotto, ridurre la sua durata, provocare danni alla batteria e deformazioni alle parti in plastica.
• Non esporre il prodotto alla pioggia o all'umidità, a meno che non sia destinato all'uso esterno.
• Non collocare sul prodotto alcuna fonte di fiamma libera, ad esempio una candela accesa ecc.
• Non collocare il prodotto in luoghi dove il flusso d'aria è insufficiente.
• Non inserire alcun oggetto nei fori di ventilazione del prodotto.
• Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo e di invalidare automaticamente la garanzia. Il prodotto dovrebbe essere riparato solo da uno specialista qualificato.
• Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o prodotti per la pulizia – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.
  • Non immergere il prodotto in acqua o altri liquidi.
• Il prodotto non deve essere esposto a gocciolamenti o spruzzi d'acqua.
• Se il prodotto è danneggiato o difettoso, non cercare di ripararlo autonomamente. Consegnarlo in riparazione al punto vendita in cui è stato acquistato.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) le cui inabilità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l'apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull'uso di questo apparecchio da una persona responsabile della loro sicurezza.

Non smaltire con i rifiuti domestici. Utilizza punti di raccolta speciali per i rifiuti differenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe influire sulla salute umana.

Con la presente, EMOS spol. s r. o. dichiara che l'apparecchiatura radio tipo E0387 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: http://www.emos.eu/download.
