NÁVOD K OBSLUZE E0387 Emos

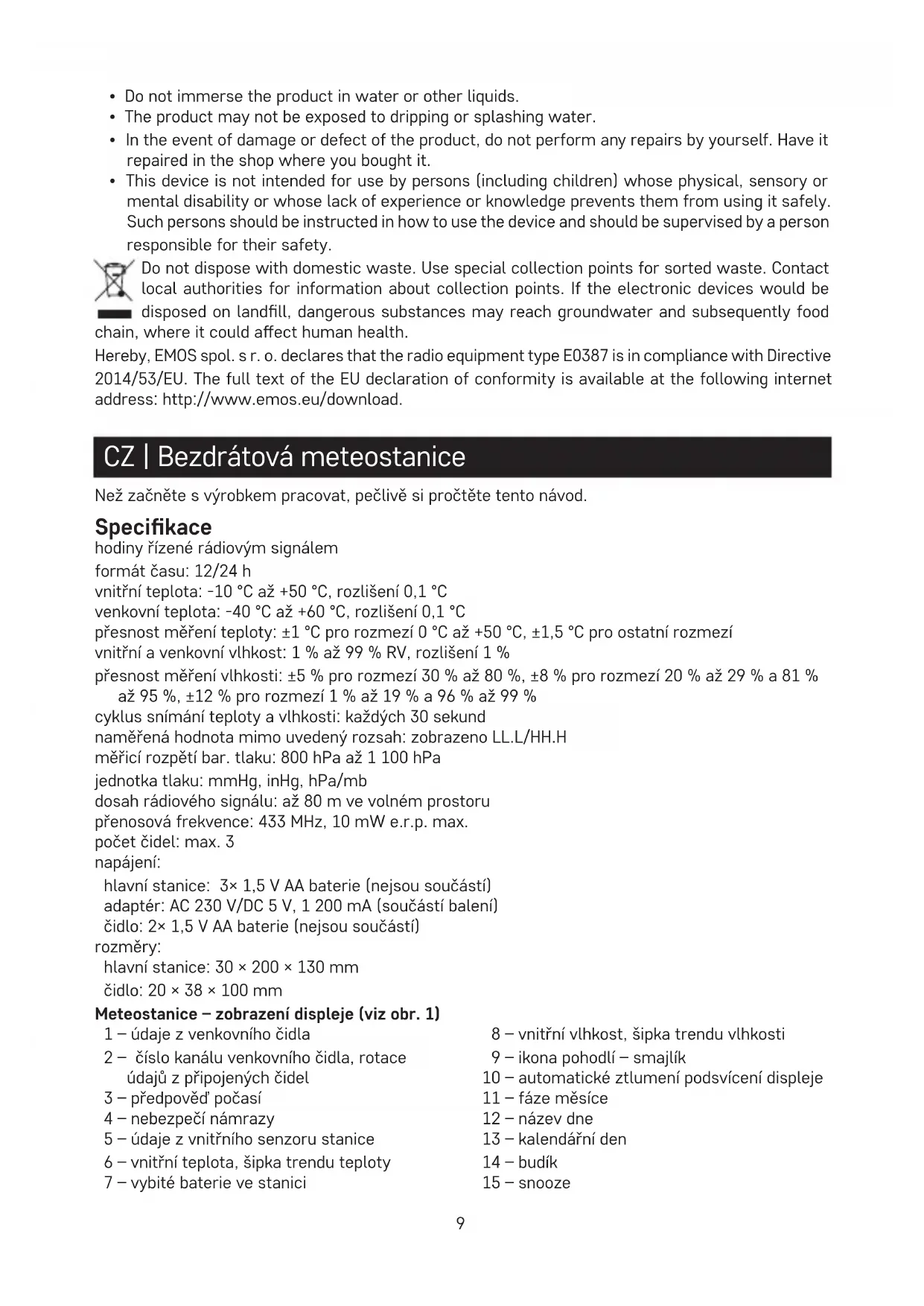

• This device is not intended for use by persons (including children) whose physical, sensory or mental disability or whose lack of experience or knowledge prevents them from using it safely. Such persons should be instructed in how to use the device and should be supervised by a person responsible for their safety. Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local authorities for information about collection points. If the electronic devices would be disposed on landll, dangerous substances may reach groundwater and subsequently food chain, where it could aect human health. Hereby, EMOS spol. s r. o. declares that the radio equipment type E0387 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: http://www.emos.eu/download. CZ | Bezdrátová meteostanice Než začněte s výrobkem pracovat, pečlivě si pročtěte tento návod. Specikace hodiny řízené rádiovým signálem formát času: 12/24 h vnitřní teplota: -10 °C až +50 °C, rozlišení 0,1 °C venkovní teplota: -40 °C až +60 °C, rozlišení 0,1 °C přesnost měření teploty: ±1 °C pro rozmezí 0 °C až +50 °C, ±1,5 °C pro ostatní rozmezí vnitřní a venkovní vlhkost: 1 % až 99 % RV, rozlišení 1 % přesnost měření vlhkosti: ±5 % pro rozmezí 30 % až 80 %, ±8 % pro rozmezí 20 % až 29 % a 81 % až 95 %, ±12 % pro rozmezí 1 % až 19 % a 96 % až 99 % cyklus snímání teploty a vlhkosti: každých 30 sekund naměřená hodnota mimo uvedený rozsah: zobrazeno LL.L/HH.H měřicí rozpětí bar. tlaku: 800 hPa až 1 100 hPa jednotka tlaku: mmHg, inHg, hPa/mb dosah rádiového signálu: až 80 m ve volném prostoru přenosová frekvence: 433 MHz, 10 mW e.r.p. max. počet čidel: max. 3 napájení: hlavní stanice: 3× 1,5 V AA baterie (nejsou součástí) adaptér: AC 230 V/DC 5 V, 1 200 mA (součástí balení) čidlo: 2× 1,5 V AA baterie (nejsou součástí) rozměry: hlavní stanice: 30 × 200 × 130 mm čidlo: 20 × 38 × 100 mm Meteostanice – zobrazení displeje (viz obr. 1) 1 – údaje z venkovního čidla 2 – číslo kanálu venkovního čidla, rotace údajů z připojených čidel 3 – předpověď počasí 4 – nebezpečí námrazy 5 – údaje z vnitřního senzoru stanice 6 – vnitřní teplota, šipka trendu teploty 7 – vybité baterie ve stanici 8 – vnitřní vlhkost, šipka trendu vlhkosti 9 – ikona pohodlí – smajlík 10 – automatické ztlumení podsvícení displeje 11 – fáze měsíce 12 – název dne 13 – kalendářní den 14 – budík 15 – snooze10 16 – kalendářní měsíc 17 – čas 18 – příjem DCF signálu 19 – hodnota tlaku 20 – venkovní vlhkost, šipka trendu vlhkosti 21 – vybité baterie v čidle 22 – teplotní limit 23 – venkovní teplota Popis tlačítek (viz obr. 2) 1 – SNOOZE/LIGHT 2 – konektor pro připojení napájecího adaptéru 3 – nastavení budíku 4 – ALERT 5 – MEM 6 – 7 – 8 – SET 9 – otvor pro zavěšení na zeď 10 – bateriový prostor 11 – stojánek Popis čidla (viz obr. 3) 1 – LED dioda 2 – otvor na zavěšení na zeď 3 – přepínač volby kanálů (CH 1, 2, 3) 4 – bateriový kryt Uvedení do provozu

1. Připojte do stanice síťový zdroj, potom vložte baterie nejdřív do meteostanice (3× 1,5 V AA)

a poté do venkovního čidla (2× 1,5 V AA). Při vkládání baterií dbejte na správnou polaritu, aby nedošlo k poškození meteostanice nebo čidla. Používejte pouze 1,5V alkalické baterie stejného typu, nepoužívejte 1,2V nabíjecí baterie. Nižší napětí může způsobit nefunkčnost obou jednotek.

2. Obě jednotky umístěte vedle sebe. Meteostanice vyhledá signál z čidla do 3 minut. Není-li nalezen

signál z čidla, stiskněte na meteostanici dlouze tlačítko CH pro opakování vyhledávání.

3. Zmizí-li údaj venkovní teploty na displeji, dlouze stiskněte tlačítko CH na meteostanici. Meteo-

stanice vynuluje všechny hodnoty a znovu vyhledá signál z čidla.

4. Doporučujeme umístit čidlo na severní stranu domu. V zastavěných prostorách může dosah

čidla rapidně klesnout.

5. Čidlo je odolné proti kapající vodě, nevystavujte jej však trvale působení deště.

6. Čidlo nedávejte na kovové předměty, sníží se dosah jeho vysílání.

7. Objeví-li se ikona slabé baterie

, vyměňte baterie v čidle nebo v meteostanici. Změna kanálu a připojení dalších čidel

1. Opakovaným stiskem tlačítka CH zvolte požadovaný kanál čidla – 1, 2 nebo 3. Poté dlouze stiskněte

tlačítko CH, ikona začne blikat.

2. Na zadní straně čidla oddělejte kryt bateriového prostoru a vložte baterie (2× 1,5 V AA).

3. Nastavte požadované číslo kanálu čidla (1, 2, 3) posunutím přepínače, který je umístěn v bate-

riovém prostoru čidla. Do 3 minut dojde k načtení údajů z čidla.

4. Nedojde-li k vyhledání signálu čidla, vyjměte baterie a opět je vložte.

Nastavení zobrazení údajů z více čidel, automatická rotace hodnot připojených čidel Opakovaným stiskem tlačítka CH na meteostanici postupně zobrazíte údaje ze všech připojených čidel. Lze také aktivovat automatickou rotaci údajů z připojených čidel:

Stiskněte několikrát tlačítko CH, dokud se na displeji nezobrazí ikona

Postupně budou automaticky a opakovaně zobrazeny údaje ze všech připojených čidel.

Stiskněte několikrát tlačítko CH, dokud nezmizí ikona

Poznámka: automatickou rotaci lze aktivovat, pouze pokud jsou napárovány 2 nebo 3 čidla. Rádiem řízené hodiny (DCF77) Meteostanice začne po registraci bezdrátovým čidlem automaticky vyhledávat signál DCF77 (dále jen DCF) po dobu 7 minut, bliká ikona . Během vyhledávání nebude aktualizován žádný jiný údaj na displeji a tlačítka budou nefunkční (kromě SNOOZE/LIGHT). Jakmile je signál nalezen, ikona pře- stane blikat (zůstane zobrazeno ) a zobrazí se aktuální čas. V době platnosti letního času bude11 zobrazeno DST. Není-li signál nalezen, ikona DCF nebude zobrazena. Meteostanice pak bude každé 3 hodiny automaticky vyhledávat DCF signál. Pro opětovné vyhledání signálu DCF podržte dlouze tlačítko RCC. Pro zrušení vyhledávání stiskněte krátce tlačítko RCC. DCF signál bude denně synchronizován mezi 1:00 až 5:00 ráno. Poznámka: V případě, že stanice zachytí signál DCF, ale zobrazený aktuální čas nebude správný (např. posunutý o ±1 hodinu), je zapotřebí vždy nastavit správný časový posun v zemi, kde je stanice používána, viz Manuální nastavení. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. V případě, že meteostanice tento signál nezachytí, postupujte podle následujících kroků:

1. Přemístěte meteostanici na jiné místo a pokuste se o nové zachycení signálu DCF.

2. Zkontrolujte vzdálenost hodin od zdrojů rušení (monitory počítačů nebo televizní přijímače). Ta

by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry.

3. Nedávejte meteostanici při příjmu DCF signálu do blízkosti kovových dveří, okenních rámů nebo

jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.).

4. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF

podle podmínek slabší. V extrémních případech umístěte meteostanici poblíž okna směrem k vysílači. Příjem rádiového signálu DCF77 ovlivňují následující faktory:

• silné zdi a izolace, suterénní a sklepní prostory;

• nevhodné lokální geogracké podmínky (lze těžko dopředu odhadnout);

• atmosférické poruchy, bouřky, neodrušené elektrospotřebiče, televizory a počítače umístěné v blízkosti radiopřijímače DCF. Manuální nastavení

1. Podržte dlouze tlačítko SET.

2. Opakovaným stiskem tlačítka SET můžete volit nastavení:

jazyk kalendáře – zapnutí/vypnutí pípání tlačítek (BP ON/FF) – zapnutí/vypnutí příjmu DCF signálu (RCC ON/OFF) – nastavení časové zóny (ZOE) – rok – formát datumu – měsíc – den – formát času 12/24h – hodina – minuta – jednotka teploty °C/°F – jednotka tlaku.

3. Mezi jednotlivými hodnotami se posunete stiskem SET, nastavení provedete pomocí tlačítek

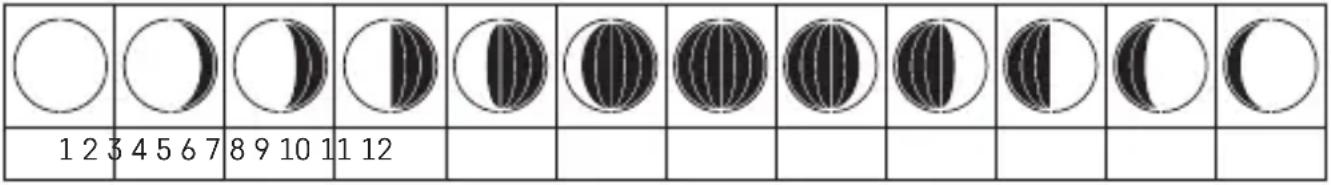

Zkratky jazyků kalendáře jsou následující: GER – ENG – ITA – FRE – DUT – SPA – DAN. Atmosférický tlak – historie Stanice zobrazuje atmosférický tlak a také graf historie tlaku v uplynulých 12 hodinách v poli č. 19. Graf historie měření tlaku je animovaný (nelze změnit). Při přemístění meteostanice na jiné místo dojde k ovlivnění měřených hodnot. Měření se ustálí během 12 hodin od vložení baterií nebo přemístění. Trend teploty a vlhkosti ukazatel trendu teploty a vlhkosti šipka nezobrazena stoupající stálý klesající Fáze měsíce Fáze měsíce je zobrazena v poli č. 11. Ikony hlavních fází měsíce jsou následující:

1 – novoluní 2 – dorůstající půlměsíc 3 – dorůstající půlměsíc 4 – první čtvrť 5 – dorůstající úplněk 6 – dorůstající úplněk 7 – úplněk 8 – ubývající úplněk 9 – ubývající úplněk 10 – poslední čtvrť 11 – ubývající půlměsíc 12 – ubývající půlměsíc Zobrazení maximálních a minimálních naměřených hodnot teploty a vlhkosti Opakovaným stiskem tlačítka MEM budou postupně zobrazeny maximální a minimální naměřené hodnoty teploty a vlhkosti. Přidržením tlačítka MEM v režimu zobrazení MAX/MIN naměřené hodnoty z paměti vymažete. Paměť naměřených hodnot se automaticky maže každý den v 00:00. Nastavení budíku Stiskněte dlouze tlačítko , bude zobrazeno ALM a začne blikat nastavení času budíku. Hodnoty času nastavíte opakovaným stiskem tlačítek / , pro potvrzení a posun v menu stiskněte tlačítko . Aktivaci budíku provedete opakovaným stiskem tlačítka . Budík aktivován – zobrazena ikona . Budík deaktivován – ikona nebude zobrazena. Funkce opakovaného buzení (SNOOZE) Zvonění budíku posunete o 5 minut tlačítkem SNOOZE/LIGHT umístěným v horní části meteostanice. To stiskněte, jakmile zvonění začne. Ikona bude blikat. Pro zrušení funkce SNOOZE stiskněte jakékoliv jiné tlačítko – ikona nebude zobrazena. Budík bude znovu aktivován další den. Pokud během zvonění nestisknete žádné tlačítko, bude zvonění automaticky ukončeno po 2 minutách. Podsvícení displeje stanice Při napájení z adaptéru: Automaticky je nastaveno trvalé podsvícení displeje. Opakovaným stiskem tlačítka SNOOZE/LIGHT lze nastavit 3 režimy podsvícení (100 %, 50 %, vypnuto). Při napájení pouze bateriemi 3× 1,5 V AA: Podsvícení displeje je vypnuté, po stlačení tlačítka SNOOZE/LIGHT se displej rozsvítí na 10 sekund a poté se vypne. Při napájení pouze na baterie nelze aktivovat trvalé podsvícení displeje! Poznámka: Vložené baterie slouží jako záloha naměřených/nastavených dat. Pokud nebudou vloženy baterie a odpojíte síťový zdroj, všechna data budou smazána. Automatické ztlumení podsvícení displeje Při napájení stanice z adaptéru lze naprogramovat automatické ztlumení jasu displeje ze 100 % na 50 %. Stiskněte dlouze tlačítko SNOOZE/LIGHT, začne blikat aktivace funkce . Opakovaným stiskem tlačítka / aktivujte tuto funkci (ON) nebo deaktivujte (OFF). Potvrďte volbu tlačítkem SNOOZE/LIGHT, začne blikat nastavení času (rozlišení 1 hodina). Opakovaným stiskem tlačítka / nastavte hodinu aktivace ztlumení, potvrďte SNOOZE/LIGHT. Opakovaným stiskem tlačítka / nastavte hodinu deaktivace ztlumení, potvrďte SNOOZE/LIGHT. V nastavený čas dojde ke ztlumení jasu displeje. Poznámka: Pokud zvolíte aktivaci (ON)/deaktivaci (OFF) dojde po 20 sekundách k automatickému uložení, pokud nestisknete další tlačítko. Tovární nastavení doby ztlumení displeje je od 22:00 do 8:00. Pokud během nastavené doby stisknete tlačítko SNOOZE/LIGHT dojde po 10 sekundách k návratu jasu displeje na 50 %. Předpověď počasí Stanice předpovídá počasí na základě změn atmosférického tlaku na příštích 12–24 hodin pro okolí vzdálené 15–20 km.13 Přesnost předpovědi počasí je 70–75 %. Ikona předpovědi je zobrazena v poli č. 3. Protože předpověď počasí nemusí vždy na 100 % vycházet, nemůže být výrobce ani prodejce odpovědný za jakékoliv ztráty způsobené nepřesnou předpovědí počasí. Při prvním nastavení nebo po resetování meteostanice trvá zhruba 12 hodin, než meteostanice začne správně předpovídat. Ikony předpovědi počasí slunečno oblačno zataženo déšť sněžení Ikona vločky bude blikat při venkovní teplotě v rozmezí 0 °C až +2,9 °C. Ikona vločky bude stále zobrazena při venkovní teplotě nižší než 0 °C. Ikona pohodlí – smajlík Ikona pohodlí je zobrazena v poli č. 9. Je-li vnitřní vlhkost mezi 40–70 % RV, bude zobrazena ikona GOOD – pohodlné prostředí. Je-li vnitřní vlhkost nižší než 40 % RV, bude zobrazena ikona DRY – suché prostředí. Je-li vnitřní vlhkost vyšší než 70 % RV, bude zobrazena ikona HUMID – vlhké prostředí. Nastavení teplotních limitů maximální a minimální teploty Teplotní limity lze nastavit samostatně až pro 3 čidla venkovní teploty. Opakovaným stiskem tlačítka CH, zvolte požadované číslo čidla, u kterého chcete nastavit teplotní limit. Dlouhým stiskem tlačítka ALERT začne blikat hodnota pro nastavení maximální teploty alarmu

Tlačítky / nastavte požadovanou hodnotu (rozlišení 1 °C). Přidržením tlačítek nastavení postupujete rychleji. Poté stiskněte tlačítko ALERT a nastavte minimální teplotu alarmu . Po nastavení hodnot stiskněte tlačítko ALERT a opakovaným stiskem tlačítka / funkci aktivujete (ON) nebo deaktivujete (OFF). Při překročení nastaveného teplotního limitu zazní 4× zvukový signál každou minutu a hodnota bude blikat. Stiskem jakéhokoliv tlačítka zrušíte výstražný zvukový signál a hodnota bude stále blikat. Hodnota přestane blikat, pokud klesne pod nastavenou teplotu nebo deaktivujete funkci teplotního alarmu. Péče a údržba Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.

• Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání. Neumisťujte výrobek do míst náchylných k vibracím a otřesům – mohou způsobit jeho poškození.

• Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.

• Nevystavujte výrobek dešti ani vlhku, není-li určen pro venkovní použití.

• Neumisťujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.

• Neumisťujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.

• Nevsunujte do větracích otvorů výrobku žádné předměty.14

• Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalikovaný odborník.

• K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čisticí přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

• Výrobek neponořujte do vody ani jiných kapalin.

• Výrobek nesmí být vystaven kapající ani stříkající vodě.

• Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.

• Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tří- děného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví. Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení E0387 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download. Výrobek lze provozovat na základě všeobecného oprávnění č. VO-R/10/07.2021-8 v platném znění. SK | Bezdrôtová meteostanica Skôr ako začnete s výrobkom pracovať, starostlivo si prečítajte tento návod. Špecikácia hodiny riadené rádiovým signálom formát času: 12/24 h vnútorná teplota: -10 °C až +50 °C, rozlíšenie 0,1 °C vonkajšia teplota: -40 °C až +60 °C, rozlíšenie 0,1 °C presnosť merania teploty: ±1 °C pre rozmedzie 0 °C až +50 °C, ±1,5 °C pre ostatné rozmedzie vnútorná a vonkajšia vlhkosť: 1 % až 99 % RV, rozlíšenie 1 % presnosť merania vlhkosti: ±5 % pre rozmedzie 30 % až 80 %, ±8 % pre rozmedzie 20 % až 29 % a 81 % až 95 %, ±12 % pre rozmedzie 1 % až 19 % a 96 % až 99 % cyklus snímania teploty a vlhkosti: každých 30 sekúnd nameraná hodnota mimo uvedený rozsah: zobrazené LL.L/HH.H meracie rozpätie bar. tlaku: 800 hPa až 1 100 hPa jednotka tlaku: mmHg, inHg, hPa/mb dosah rádiového signálu: až 80 m vo voľnom priestore prenosová frekvencia: 433 MHz, 10 mW e.r.p. max. počet čidiel: max. 3 napájanie: hlavná stanica: 3× 1,5 V AA batérie (nie sú súčasťou) adaptér: AC 230 V/DC 5 V, 1 200 mA (súčasťou balenia) čidlo: 2× 1,5 V AA batérie (nie sú súčasťou) rozmery: hlavná stanica: 30 × 200 × 130 mm čidlo: 20 × 38 × 100 mm Meteostanica – zobrazenie displeja (viď obr. 1) 1 – údaje z vonkajšieho čidla 2 – číslo kanála vonkajšieho čidla, rotácia údajov z pripojených čidiel 3 – predpoveď počasia 4 – nebezpečenstvo námrazy 5 – údaje z vnútorného senzora stanice15 6 – vnútorná teplota, šípka trendu teploty 7 – vybité batérie v stanici 8 – vnútorná vlhkosť, šípka trendu vlhkosti 9 – ikona pohodlia – smajlík 10 – automatické stlmenie podsvietenia displeja 11 – fáza mesiaca 12 – názov dňa 13 – kalendárny deň 14 – budík 15 – snooze 16 – kalendárny mesiac 17 – čas 18 – príjem DCF signálu 19 – hodnota tlaku 20 – vonkajšia vlhkosť, šípka trendu vlhkosti 21 – vybité batérie v čidle 22 – teplotný limit 23 – vonkajšia teplota Popis tlačidiel (viď obr. 2) 1 – SNOOZE/LIGHT 2 – konektor pre pripojenie napájacieho adaptéra 3 – nastavenie budíka 4 – ALERT 5 – MEM 6 – 7 – 8 – SET 9 – otvor pre zavesenie na stenu 10 – batériový priestor 11 – stojanček Popis čidla (viz obr. 3) 1 – LED dióda 2 – otvor na zavesenie na stenu 3 – prepínač voľby kanálov (CH 1, 2, 3) 4 – batériový kryt Uvedenie do prevádzky
