INSTRUKCJA OBSŁUGI E0387 Emos

PL | Bezprzewodowa stacja meteorologiczna

Przed uruchomieniem tego wyrobu do pracy, prosimy uważnie przeczytać tę instrukcję.

Specyfikacja

zegar sterowany sygnałem radiowym

format czasu: 12/24 godz.

temperatura wewnętrzna: -10 °C do +50 °C, rozdzielczość 0,1 °C

temperatura zewnętrzna: -40 °C do +60 °C, rozdzielczość 0,1 °C

dokładność pomiaru temperatury: ±1 °C w zakresie 0 °C do +50 °C, ±1,5 °C poza tym zakresem

wilgotność wewnętrzna i zewnętrzna: 1 % do 99 % RV, rozdzielczość 1 %

dokładność pomiaru wilgotności: ±5 % w zakresie 30 % do 80 %, ±8 % w zakresie 20 % do 29 %

i 81 % do 95 %, ±12 % w zakresie 1 % do 19 % i 96 % do 99 %

cykl odczytu temperatury i wilgotności: co 30 sekund

wartość zmierzona poza wspomnianymi zakresami: wyświetla się LL.L/HH.H

zakres mierzonego ciśnienia barometrycznego: 800 hPa do 1 100 hPa

jednostka ciśnienia: hPa/mb/inHg

zasięg sygnału radiowego: do 80 m na wolnej przestrzeni

częstotliwość transmisji: 433 MHz, 10 mW e.r.p. maks.

liczba czujników: maks. 3

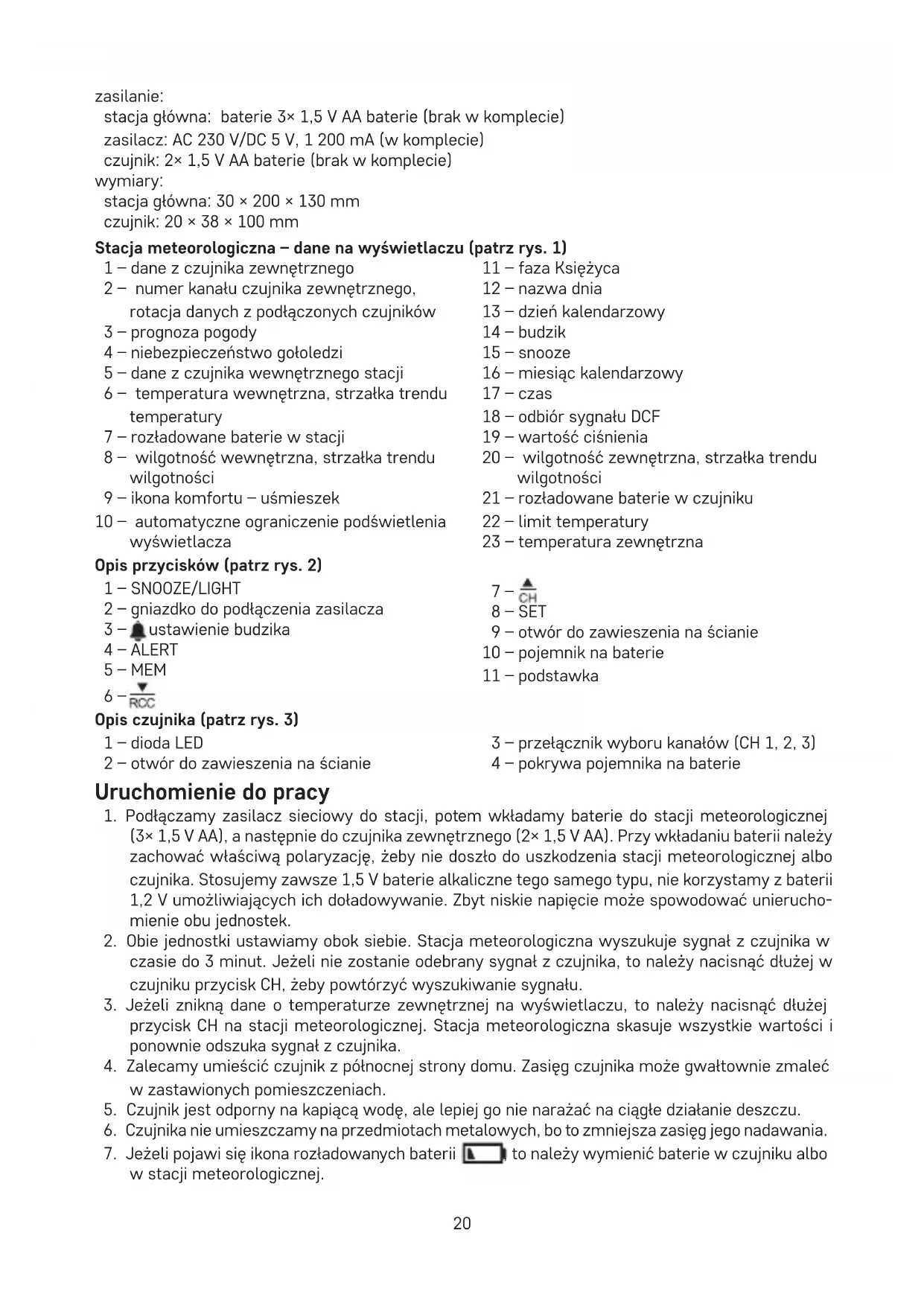

zasilanie:

stacja główna: baterie 3× 1,5 V AA baterie (brak w komplecie)

zasilacz: AC 230 V/DC 5 V, 1 200 mA (w komplecie)

czujnik: 2× 1,5 V AA baterie (brak w komplecie)

wymiary:

stacja główna: 30 × 200 × 130 mm

czujnik: 20 × 38 × 100 mm

Stacja meteorologiczna – dane na wyświetlaczu (patrz rys. 1)

1 – dane z czujnika zewnętrznego

2 – numer kanału czujnika zewnętrznego, rotacja danych z podłączonych czujników

3 – prognoza pogody

4 – niebezpieczeństwo gołoledzi

5 – dane z czujnika wewnętrznego stacji

6 – temperatura wewnętrzna, strzałka trendu temperatury

7 – rozładowane baterie w stacji

8 – wilgotność wewnętrzna, strzałka trendu wilgotności

9 – ikona komfortu – uśmieszek

10 – automatyczne ograniczenie podświetlenia wyświetlacza

Opis przycisków (patrz rys. 2)

1 - SNOOZE/LIGHT

2 – gniazdko do podłączenia zasilacza

3 – 🍷 ustawienie budzika

4 - ALERT

5 - MEM

Opis czujnika (patrz rys. 3)

1 - dioda LED

2 – otwór do zawieszenia na ścianie

11 - faza Księżyca

12 - nazwa dnia

13 – dzień kalendarzowy

14 - budzik

15 - snooze

16 – miesiąc kalendarzowy

17 - czas

18 – odbiór sygnału DCF

19 – wartość ciśnienia

20 – wilgotność zewnętrzna, strzałka trendu wilgotności

21 – rozładowane baterie w czujniku

22 - limit temperature

23 – temperatura zewnętrzna

8-SET

9 – otwór do zawieszenia na ścianie

10 – pojemnik na baterie

11 - podstawka

3 – przełącznik wyboru kanałów (CH 1, 2, 3)

4 – pokrywa pojemnika na baterie

Uruchomienie do pracy

1. Podłączamy zasilacz sieciowy do stacji, potem wkładamy baterie do stacji meteorologicznej (3× 1,5 V AA), a następnie do czujnika zewnętrznego (2× 1,5 V AA). Przy wkładaniu baterii należy zachować właściwą polaryzację, żeby nie doszło do uszkodzenia stacji meteorologicznej albo czujnika. Stosujemy zawsze 1,5 V baterie alkaliczne tego samego typu, nie korzystamy z baterii 1,2 V umożliwiających ich doładowywanie. Zbyt niskie napięcie może spowodować unieruchomienie obu jednostek.
2. Obie jednostki ustawiamy obok siebie. Stacja meteorologiczna wyszukuje sygnał z czujnika w czasie do 3 minut. Jeżeli nie zostanie odebrany sygnał z czujnika, to należy nacisnąć dłużej w czujniku przycisk CH, żeby powtórzyć wyszukiwanie sygnału.
3. Jeżeli znikną dane o temperaturze zewnętrznej na wyświetlaczu, to należy nacisnąć dłużej przycisk CH na stacji meteorologicznej. Stacja meteorologiczna skasuje wszystkie wartości i ponownie odszuka sygnał z czujnika.
4. Zalecamy umieścić czujnik z północnej strony domu. Zasięg czujnika może gwałtownie zmaleć w zastawionych pomieszczeniach.
5. Czujnik jest odporny na kapiącą wodę, ale lepiej go nie narażać na ciągłe działanie deszczu.
6. Czujnika nie umieszczamy na przedmiotach metalowych, bo to zmniejsza zasięg jego nadawania.
7. Jeżeli pojawi się ikona rozładowanych baterii 📁, to należy wymienić baterie w czujniku albo w stacji meteorologicznej.

Zmiana kanału i podłączanie następnych czujników

1. Kolejno naciskając przycisk CH w stacji wybieramy wymagany kanał czujnika – 1, 2 albo 3. Następnie dłużej naciskamy przycisk CH, ikona 🚡️ zacznie migać.
2. Z tyłu czujnika usuwamy osłonę pojemnika na baterie i wkładamy baterie (2× 1,5 V AA).
3. Ustawiamy wymagany numer kanału czujnika (1, 2, 3) przesuwając przełącznik, który znajduje się, w pojemniku na baterie czujnika. W czasie do 3 minut zostaną odczytane dane z czujnika.
4. Jeżeli sygnał z czujnika nie zostanie odebrany, to należy wyjąć baterie i włożyć je ponownie.

Ustawianie wyświetlania danych z wielu czujników, automatyczne cykliczne wyświetlanie wartości z podłączonych czujników

Naciskając kolejno przycisk CH na stacji meteorologicznej wyświetlamy kolejno dane ze wszystkich podłączonych czujników. Można również uruchomić automatyczną rotację danych z podłączonych czujników:

1. Włączenie cyklicznego wyświetlania

Naciskamy kilkakrotnie przycisk CH, aż na wyświetlaczu nie pojawi się ikona

Kolejno będą automatycznie wyświetlane dane ze wszystkich podłączonych czujników.

2. Wyłączenie cyklicznego wyświetlania

Naciskamy kilkakrotnie przycisk CH, aż ikona ☐ nie zniknie.

Uwaga: automatyczną rotację można włączyć tylko wtedy, jeżeli są sparowane 2 albo 3 czujniki.

Zegar sterowany radiowo (DCF77)

Stacja meteorologiczna po uruchomieniu z czujnikiem bezprzewodowym zaczyna automatycznie odbierać sygnał DCF77 (dalej tylko DCF) w czasie 7 minut, miga ikona («•»). Podczas odbioru danych nie są aktualizowane żadne inne dane na wyświetlaczu, a przyciski nie działają (oprócz SNOOZE/LIGHT). Jak tylko sygnał zostanie odebrany, ikona przestanie migać (pojawi się («•»)) i będzie wyświetlany aktualny czas. W czasie obowiązywania czasu letniego będzie wyświetlane DST. Jeżeli sygnał nie zostanie odebrany, ikona DCF nie będzie wyświetlana. Stacja meteorologiczna będzie później co 3 godziny automatycznie odbierać sygnał DCF.

Żeby ponownie wyszukać sygnał DCF przytrzymujemy dłużej wciśnięty przycisk RCC. Żeby przerwać wyszukiwanie sygnału ponownie naciskamy krótko przycisk RCC. Sygnał DCF będzie codziennie synchronizowany między godz. 1:00, a 5:00 rano.

Uwaga: W przypadku, gdy stacja odbierze sygnał DCF, ale odebrany czas nie będzie poprawny (na przykład przesunięty o ±1 godzinę), konieczne okaże się ustawienie właściwej strefy czasowej dla kraju, w którym stacja jest używana, patrz Ustawianie ręczne.

W normalnych warunkach (w bezpiecznej odległości od źródeł zakłóceń takich, jak na przykład odbiorniki telewizyjne, monitory komputerów) odbiór tego sygnału radiowego trwa kilka minut.

W przypadku, gdy stacja meteorologiczna nie odbierze tego sygnału, należy postępować następująco:

1. Przenosimy stację meteorologiczną na inne miejsce i próbujemy ponownie odebrać sygnał DCF.
2. Sprawdzamy odległość stacji meteorologicznej od źródeł zakłóceń (monitory komputerów albo odbiorniki telewizyjne). Przy odbiorze tego sygnału powinna być zachowana odległość przynajmniej 1,5 do 2 metrów.
3. Nie ustawiamy stacji meteorologicznej przy odbiorze sygnału DCF w pobliżu metalowych drzwi, ram okiennych albo innych metalowych konstrukcji lub przedmiotów (pralki, suszarki, lodówki, itp.).
4. W miejscach z konstrukcją żelbetową (piwnice, wieżowce, itp.) odbiór sygnału DCF jest gorszy i zależy od warunków lokalnych. W ekstremalnych przypadkach stację meteorologiczną umieszczamy w pobliżu okna skierowanego w stronę nadajnika.

Na odbiór sygnału radiowego DCF77 wpływają następujące czynniki:

• grube mury i izolacja, piwnice i podpiwniczenia;
• niekorzystne warunki geograficzne (trudno je wcześniej ocenić);
• zjawiska atmosferyczne, burze, odbiorniki elektryczne bez filtrów przeciwzakłóceniowych, telewizory i komputery, umieszczone w pobliżu odbiornika sygnału radiowego DCF.

Ustawianie ręczne

1. Przytrzymujemy dłużej wciśnięty przycisk SET.
2. Naciskając kolejno przycisk SET możemy wybierać ustawienia:

język kalendarza – włączenie/wyłączenie pikania przycisków (BP ON/FF) – włączenie/wyłączenie odbioru sygnału DCF (RCC ON/OFF) – ustawienie strefy czasowej (ZOE) – rok – format daty – miesiąc – dzień – format czasu 12/24 godz. – godzina – minuta – jednostka temperatury °C/°F – jednostka ciśnienia.

1. Między poszczególnymi ustawieniami przechodzimy naciskając SET, ustawienia wykonujemy za pomocą przycisków strzałka do góry i w dół ▲/▼/CH/RCC.

Języki skrótów kalendarza są następujące:

GER - ENG - ITA - FRE - DUT - SPA - DAN.

Ciśnienie atmosferyczne – historia

Stacja wyświetla ciśnienie atmosferyczne oraz wykres historii ciśnienia w minionych 12 godzinach w polu nr 19.

Wykres historii pomiaru ciśnienia jest animowany (nie można go zmienić).

Przy przeniesieniu stacji meteorologicznej w inne miejsce może dojść do zmiany wartości mierzonych.

Pomiar stabilizuje się w czasie 12 godzin od włożenia baterii albo przeniesienia stacji.

Trend temperatur i wilgotności

wskaźnik trendu temperatury i wilgotności		Brak strzałki
	wzrost stabilizacja spadek

Fazy Księżyca

Faza Księżyca jest wyświetlana w polu nr 11. Ikony głównych faz Księżyca są następujące:

1 2 3	4 5 6 7	8 9 10 11	1 12

1 - now
2 - półksiężyc rosnący
3 - półksiężyc rosnący
4 - pierwsza kwadra
5 – półksiężyc garbaty rosnący
6 - półksiężyc garbaty rosnący

7 - petnia
8 – półksiężyc garbaty malejący
9 – półksiężyc garbaty malejący
10 - trzecia kwadra
11 - półksiężyc malejący
12 - półksiężyc malejący

Wyświetlanie maksymalnych i minimalnych zmierzonych wartości temperatury i ciśnienia

Naciskając kolejno przycisk MEM wyświetlamy maksymalne i minimalne wartości zmierzone temperatury i wilgotności.

Przytrzymanie wciśniętego przycisku MEM w trybie wyświetlania MAX/MIN kasuje z pamięci wartości zmierzone.

Pamięć wartości zmierzonych kasuje się automatycznie każdego dnia o godz. 00:00.

Ustawianie budzika

Naciskamy długo przycisk wyświetli się ALM i zacznie migać ustawienie czasu budzika.

Wartości czasu ustawiamy kolejno naciskając przyciski / dla potwierdzenia i przejścia dalej w menu naciskamy przycisk Aktywację budzika wykonujemy kolejno naciskając przycisk .

Budzik aktywny – wyświetlona ikona

Budzik nieaktywny – ikona nie będzie wyświetlana.

Funkcja powtórnego budzenia (SNOOZE)

Dzwonienie budzika przesuwamy o 5 minut przyciskiem SNOOZE/LIGHT umieszczonym w górnej części stacji meteorologicznej.

Naciskamy go, kiedy tylko dzwonienie rozpocznie się. Ikona Z^z będzie migać.

Żeby skasować funkcję SN00ZE, naciskamy jakikolwiek inny przycisk – ikona Z^2 nie będzie wyświetlana.

Budzik włączy się ponownie następnego dnia.

Jeżeli w czasie dzwonienia nie naciśniemy żadnego przycisku, dzwonienie zakończy się automatycznie po 2 minutach.

Podświetlenie wyświetlacza w stacji

Przy zasilaniu z zasilacza:

Automatycznie zostaje ustawione stałe podświetlenie wyświetlacza.

Naciskając kolejno przycisk SNOOZE/LIGHT można ustawić 3 tryby podświetlenia (100 %, 50 %, wyłącz).

Przy zasilaniu tylko z baterii 3× 1,5 V AA:

Podświetlenie wyświetlacza jest wyłączone, po naciśnięciu przycisku SNOOZE/LIGHT wyświetlacz podświetli się na 10 sekund i następnie wyłączy się. Przy zasilaniu tylko z baterii nie można włączyć stałego podświetlenia wyświetlacza!

Uwaga: włożone baterie służą do rezerwowania danych zmierzonych/ustawionych.

Jeżeli baterie nie będą włożone i odłączymy zasilacz, to wszystkie dane zostaną skasowane.

Automatyczne ograniczenie podświetlenia wyświetlacza

Przy zasilaniu stacji z zasilacza można zaprogramować automatyczne ograniczenie jasności wyświetlacza z 100 % do 50 %.

Naciskamy dłużej przycisk SNOOZE/LIGHT, zacznie migać aktywacja funkcji AUTO DIM

Naciskając kolejno przycisk / aktywujemy tę funkcję(ON) albo ją deaktywujemy (OFF).

Wybór potwierdzamy przyciskiem SNOOZE/LIGHT, zacznie migać ustawienie czasu (rozdzielczość 1 godzina).

Naciskając kolejno przycisk ▲CH / ▼ROC ustawiamy godzinę aktywacji ograniczenia jasności, potwierdzamy SNOOZE/LIGHT.

Naciskając kolejno przycisk ▲/ ▼ustawiamy godzinę deaktywacji ograniczenia jasności, potwierdzamy SN00ZE/LIGHT.

W ustawionym czasie dojdzie do ograniczenia jasności wyświetlacza.

Uwaga:

Jeżeli wybierzemy aktywację (ON)/deaktywację (OFF), to po 20 sekundach dojdzie do automatycznego jej zapisania, o ile nie naciśniemy następnego przycisku.

Ustawienie fabryczne ograniczenia jasności wyświetlacza jest od godz. 22:00 do 8:00.

Jeżeli w czasie tego ustawionego czasu naciśniemy przycisk SNOOZE/LIGHT, to po 10 sekundach dojdzie do powrotu 50 % jasności wyświetlacza.

Prognoza pogody

Stacja prognozuje pogodę na podstawie zmian ciśnienia atmosferycznego na następne 12–24 godzin dla terenów odległych do 15–20 km.

Wiarygodność prognozy pogody wynosi 70–75 %. Ikona prognozy pogody jest wyświetlana w polu nr 3.

Ponieważ prognoza pogody nie może się sprawdzać w 100 %, to producent, ani sprzedawca nie może odpowiadać za jakiekolwiek straty wynikające z niedokładnej prognozy pogody.

kiedy stacja meteorologiczna zacznie dobrze prognozować pogodę.

Ikony prognozy pogody

słonecznie lekkie zachmurzenie zachmurzenie deszcz śnieg

Ikona śnieżynki ⚙! będzie migać przy temperaturze zewnętrznej w granicach 0 °C do +2,9 °C. Ikona śnieżynki ⚙! będzie stale wyświetlana przy temperaturze zewnętrznej poniżej 0 °C.

Ikona komfortu – uśmieszek

Ikona komfortu jest wyświetlana w polu nr 9.

Jeżeli wilgotność jest pomiędzy 40–70 % RV, będzie wyświetlana ikona GOOD 🚠️ – środowisko komfortowe.

Jeżeli wilgotność jest mniejsza od 40 % RV, pojawia się ikona DRY ^DRY – środowisko suche.

Jeżeli wilgotność wewnętrzna jest większa, niż 70 % RV, będzie wyświetlana ikona HUMID – środowisko wilgotne.

Ustawianie limitów maksymalnej i minimalnej temperatury

Limity temperatury można ustawiać niezależnie dla 3 czujników temperatury zewnętrznej.

Naciskając kolejno przycisk CH, wybieramy wymagany numer czujnika, dla którego chcemy ustawić limit temperatury.

Po dłuższym naciśnięciu przycisku ALERT zacznie migać pozycja do ustawienia temperatury maksymalnej dla alarmu.

Przyciskami / ustawiamy wymaganą wartość (rozdzielczość 1 °C).

Przytrzymanie wciśniętego przycisku przyspiesza dokonywanie zmian.

Następnie naciskamy przycisk ALERT i ustawiamy minimalną temperaturę dla alarmu

Po ustawieniu wartości naciskamy przycisk ALERT i naciskając kolejno / aktywujemy funkcję (ON) albo ją deaktywujemy (OFF).

Przy przekroczeniu ustawionego limitu temperatury sygnał dźwiękowy włączy się 4× na minutę, a wartość będzie migać.

Naciśnięcie dowolnego przycisku wyłączy sygnał dźwiękowy, a wartość będzie nadal migać.

Wartość przestanie migać, kiedy temperatura obniży się poniżej ustawionej albo, kiedy deaktywujemy funkcję alarmu od temperatury.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej zamieszczamy kilka uwag związanych z właściwą obsługą:

• Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.
• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury. Powoduje to pogorszenie dokładności pomiarów. Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, zwiększony pobór prądu, uszkodzenie baterii i deformację plastikowych części.
• Wyrobu nie narażamy na działanie deszczu, ani wilgoci, nie jest on przeznaczony do użytku na zewnątrz.
• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki itp.
• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.
• Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.
• Nie ingerujemy do wewnętrznych elektronicznych obwodów w wyrobie – możemy go uszkodzić i utracić uprawnienia gwarancyjne. Wyrób może naprawiać wyłącznie przeszkolony specjalista.
• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektroniczne.

• Wyrobu nie wolno zanurzać do wody, ani do innych cieczy.

• Wyrobu nie narażamy na działanie kapiącej, ani pryskającej wody.

• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
• Tego urządzenia nie mogą obsługiwać osoby (łącznie z dziećmi), których predyspozycje fizyczne, umysłowe albo mentalne oraz brak wiedzy i doświadczenia nie pozwalają na bezpieczne korzystanie z urządzenia, jeżeli nie są pod nadzorem albo nie zostały poinstruowane w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego E0387 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
