MANUAL DE UTILIZARE E0387 Emos
RO|MD | Stație meteorologică fără fir
Înaintea utilizării produsului citiți cu atenție acest manual.
Specificații
ceas reglat prin semnal radio
formatul orar: 12/24 h
temperatura interioară: -10 °C la +50 °C, rezoluție 0,1 °C
temperatura exterioară: -40 °C la +60 °C, rezoluție 0,1 °C
precizia măsurării temperaturii: ±1 °C pentru gama 0 °C la +50 °C, ±1,5 °C pentru restul gamelor
umiditatea interioară și exterioară: 1 % la 99 % UR, rezoluție 1 %
precizia măsurării umidității: ±5 % pentru gama 30 % la 80 % UR, ±8 % pentru gama 20 % la 29 %
și 81 % la 95 %, ±12 % pentru gama 1 % la 19 % și 96 % la 99 %
ciclul de detectare a temperaturii și umidității: la fiecare 30 de secunde
valoarea măsurată în afara gamei menționate: afişat LL.L/HH.H
gama de măsurare a presiunii bar.: 800 hPa la 1 100 hPa
unitatea presiunii: mmHg, inHg, hPa/mb
raza de acțiune a semnalului radio: până la 80 m în teren deschis
frecventa de transmisie: 433 MHz, 10 mW e.r.p. max.
număr senzori: max. 3
alimentarea:
stația de bază: baterii 3× 1,5 V AA (nu sunt incluse)
adaptor: AC 230 V/DC 5 V, 1 200 mA (inclus în pachet)
senzor: baterii 2× 1,5 V AA (nu sunt incluse)
dimensiuni:
statia de bază: 30 × 200 × 130 mm
senzor: 20 × 38 × 100 mm

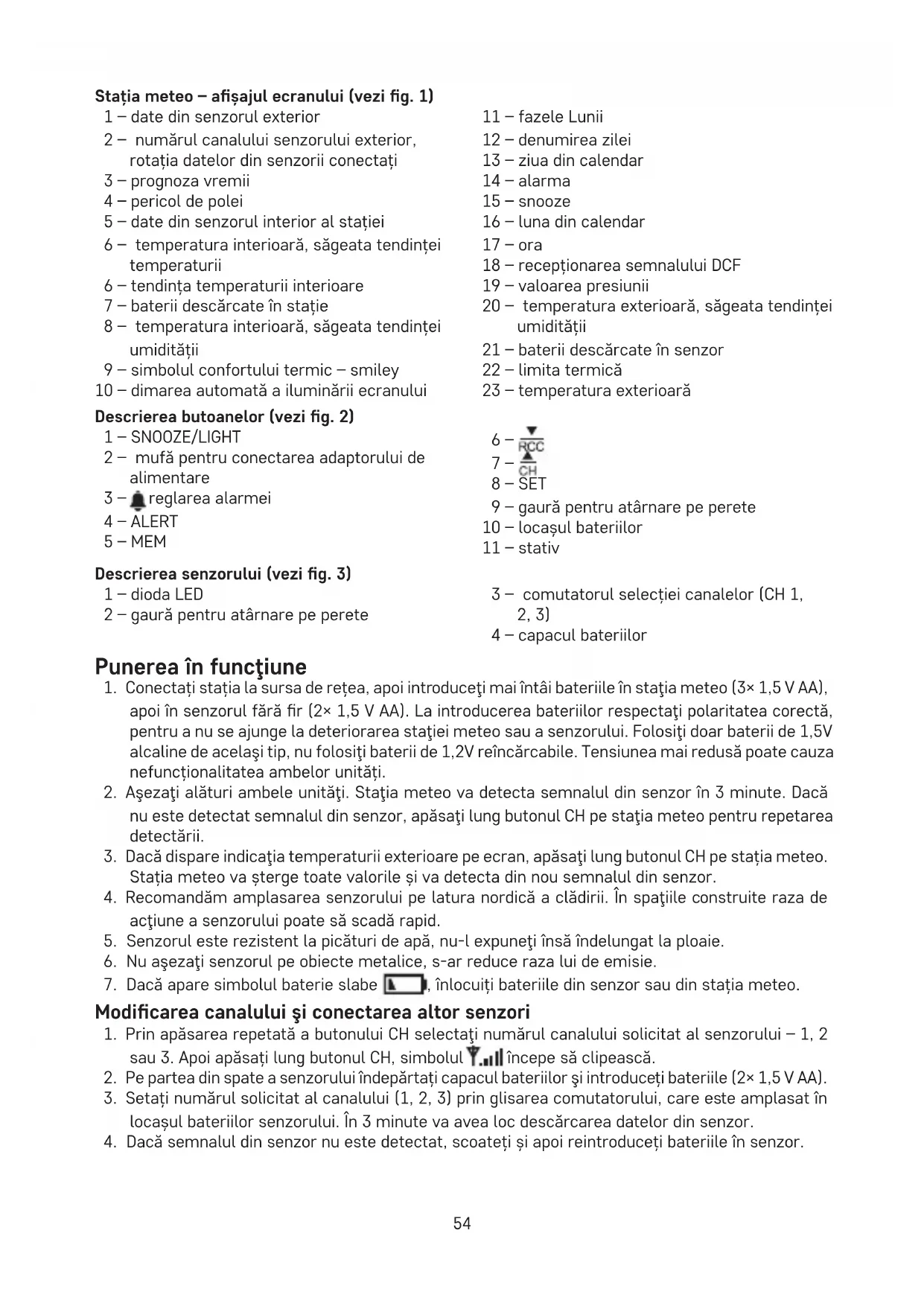

Stația meteo – afișajul ecranului (vezi fig. 1)
1 - date din senzorul exterior
2 – numărul canalului senzorului exterior, rotația datelor din senzorii conectați
3 - prognoza vremii
4 - pericol de polei
5 – date din senzorul interior al stației
6 – temperatura interioară, săgeata tendinței temperaturii
6 – tendința temperaturii interioare
7 – baterii descărcate în stație
8 – temperatura interioară, săgeata tendinței umidității
9 – simbolul confortului termic – smiley
10 – dimarea automată a iluminării ecranului
Descrierea butoanelor (vezi fig. 2)
1 - SNOOZE/LIGHT
2 – mufă pentru conectarea adaptorului de alimentare
3 – 🍼 reglarea alarmei
4 - ALERT
5 - MEM
Descrierea senzorului (vezi fig. 3)
1 - dioda LED
2 – gaură pentru atârnare pe perete
11 - fazele Lunii
12 – denumirea zilei
13 – ziua din calendar
14 - alarma
15 - snooze
16 – luna din calendar
17 - ora
18 – receptionarea semnalului DCF
19 – valoarea presiunii
20 – temperatura exteriorară, săgeata tendinței umidității
21 – baterii descărcate în senzor
22 - limita termică
23 - temperatura exterioară
9 – gaură pentru atârnare pe perete
10 - locaşul bateriilor
11 - stativ
3 – comutatorul selectiei canalelor (CH 1, 2, 3)
4 - capacul bateriilor
Punerea în funcțiune
- Conectați stația la sursa de rețea, apoi introduceți mai întâi bateriile în stația meteo (3× 1,5 V AA), apoi în senzorul fără fir (2× 1,5 V AA). La introducerea bateriilor respectați polaritatea corectă, pentru a nu se ajunge la deteriorarea stației meteo sau a senzorului. Folosiți doar baterii de 1,5V alcaline de același tip, nu folosiți baterii de 1,2V reîncărcabile. Tensiunea mai redusă poate cauza nefunctionalitatea ambelor unități.
- Aşezati alături ambele unităti. Stația meteo va detecta semnalul din senzor în 3 minute. Dacă nu este detectat semnalul din senzor, apăsați lung butonul CH pe stația meteo pentru repetarea detectării.
- Dacă dispare indicația temperaturii exterioare pe ecran, apăsați lung butonul CH pe stația meteo. Stația meteo va șterge toate valorile și va detecta din nou semnalul din senzor.
- Recomandăm amplasarea senzorului pe latura nordică a clădirii. În spațiile construite raza de acțiune a senzorului poate să scadă rapid.
- Senzorul este rezistent la picături de apă, nu-l expuneți însă îndelungat la ploaie.
- Nu aşezati senzorul pe obiecte metalice, s-ar reduce raza lui de emisie.
- Dacă apare simbolul baterie slabe ▲, înlocuiti bateriile din senzor sau din statia meteo.
Modificarea canalului și conectarea altor senzori
- Prin apăsarea repetată a butonului CH selectați numărul canalului solicitat al senzorului – 1, 2 sau 3. Apoi apăsați lung butonul CH, simbolul ♦.ÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎÎîncepe să clipească.
- Pe partea din spate a senzorului îndepărtați capacul bateriilor și introduceti bateriile (2× 1,5 V AA).
- Setați numărul solicitat al canalului (1, 2, 3) prin glisarea comutatorului, care este amplasat în locașul bateriilor senzorului. În 3 minute va avea loc descărcarea datelor din senzor.
- Dacă semnalul din senzor nu este detectat, scoateți și apoi reintroduceți bateriile în senzor.
Setarea afişării datelor din mai mulți senzori, rotația automată a valorilor din senzorii conectați
Prin apăsarea repetată a butonul CH pe stația meteo afișați succesiv datele din toți senzorii conectați. Se poate activa și rotația automată a datelor din senzorii conectați:
1. Activarea rotației
Apăsați de câteva ori butonul CH, până la apariția pe ecran a simbolului
Automat se vor afișa succesiv și repetat datele din toți senzorii conectați.
2. Dezactivarea rotației
Apăsați de câteva ori butonul CH, până la dispariția simbolului
Mențiune: rotația automată se poate activa doar dacă sunt asociați 2 sau 3 senzori.
După ce stația meteo înregistrează senzorul fără fir, aceasta începe să detecteze automat semnalul DCF77 (în continuare doar DCF) timp de 7 minute, clipește simbolul («•»). În timpul detectării nu se va actualiza nicio altă indicatie pe ecran și butoanele nu sunt funcționale (cu excepția SN00ZE/LIGHT).
Imediat după detectarea semnalului simbolul încetează să clipească (rămâne afişat simbolul («•»)) și se afișează ora actuală. În timpul valabilității orei de vară va fi afişat simbolul DST. Dacă semnalul nu va fi detectat, simbolul DCF nu va fi afişat. Stația meteo va detecta apoi automat la fiecare 3 ore semnalul din senzor.
Pentru repetarea detectării semnalului DCF apăsați și țineți scurt butonul RCC. Pentru întreruperea detectării apăsați scurt butonul RCC. Semnalul DCF va fi sincronizat zilnic între orele 1:00 și 5:00 dimineata.
Mențiune: În caz că stația detectează semnalul DCF, dar ora actuală afișată nu este corectă (de ex. decalată cu ±1 oră), trebuie setat întotdeauna fusul orar corect pentru țara în care este utilizată stația, vezi Reglarea manuală.
În condiții normale (la distanță îndestulătoare de surse de interferență, cum sunt de ex. televizoare, ecranele calculatoarelor) detectarea semnalului orar durează câteva minute. În cazul în care stația meteo nu detectează acest semnal, procedați conform pașilor următori:
- Mutati stația meteo în alt loc și încercați din nou să detectați semnalul DCF.
- Controlați distanța ceasului de la sursele de interferență (ecranele calculatoarelor sau televizoare). La recepționarea acestui semnal ar trebui să fie de cel puțin 1,5 la 2 metri.
- În timpul recepționării semnalului DCF nu așezați stația meteo în apropierea ușilor metalice, tocurilor de fereastră sau a altor construcții ori obiecte metalice (mașini de spălat, uscătorii, frigidere etc.).
- În spații construite din beton armat (pivnițe, blocuri etc.) recepția semnalului DCF este mai slabă, dependent de condiții. În cazuri extreme amplasați stația meteo în apropierea ferestreii orientate spre emițător.
Recepționarea semnalului DCF77 este influențată de următorii factori:
- pereți groși și izolație, spații din subsol și pivnite;
- condiții geografice locale necorespunzătoare (dificil de evaluat în prealabil);
- perturbații atmosferice, furtuni, consumatoare electrice neizolate, televizoare și calculatoare amplasate în apropierea radioreceptorului DCF.
Reglarea manuală
- Apăsați lung butonul SET.
- Prin apăsarea repetată a butonului SET puteți selecta setarea:
limba calendarului – pornirea/oprirea piuitului butoanelor (BP ON/FF) – pornirea/oprirea recepției semnalului DCF (RCC ON/OFF) – setarea fusului orar (ZOE) – anul – formatul datei – luna – ziua – formatul orar 12/24h – ora – minute – unitatea temperaturii °C/°F – unitatea presiunii.
- Între valorile individuale navigați apăsând butonul SET, setarea o realizați cu ajutorul butoanelor sus și jos / .
Abrevierile limbilor calendarului sunt următoarele:
GER - ENG - ITA - FRE - DUT - SPA - DAN.
Presiunea atmosferică – istoric
Stația afișează presiunea atmosferică precum și graficul istoricului presiunii în ultimele 12 ore în chenarul nr. 19.
Graficul istoricului măsurării presiunii este animat (nu se poate modifica).
La mutarea stației meteo în alt loc intervine influențarea valorilor măsurate.
Măsurarea se stabilizează în decurs de 12 ore de la introducerea bateriilor ori mutare.
Tendința temperaturii și umidității
| indicatorul tendinței temperaturii și umidității |  | săgeata neafișată |  |
| în creștere stabilă | în scădere |
Fazele Lunii
Fazele Lunii sunt afișate în chenarul nr. 11. Simbolurile principalelor faze ale Lunii sunt următoarele:
| 1 2 3 | 4 5 6 7 | 8 9 10 11 | 12 |
1 – Lună Nouă
2 – Lună Nouă în descreștere
3 – Lună Nouă în descreștere
4 – Primul Pătrar
5 – Lună Plină în creștere
6 – Lună Plină în creștere
7 – Lună Plină
8 – Lună Plină în descreștere
9 – Lună Plină în descreștere
10 – Ultimul Pătrar
11 – Lună Nouă în creștere
12 – Lună Nouă în creștere
Afișarea valorilor maxime și minime măsurate ale temperaturii și umidității
Prin apăsarea repetată a butonului MEM vor fi afișate succesiv valorile maxime și minime măsurate ale temperaturii și umidității
Tinând butonul MEM în regimul afişării MAX/MIN valorile măsurate vor fi șterse din memorie.
Memoria valorilor măsurate se șterge automat în fiecare zi la ora 00:00.
Reglarea alarmei
Apăsați lung butonul ♦va fi afișat ALM și începe să clipească ora alarmei.
Valorile orare le setați prin apăsarea repetată a butoanelor ▲/—pentru confirmare și deplasare în meniu apăsați butonul ▲. Activarea alarmei o efectuați prin apăsarea repetată a butonului ▲
Alarma este activată – este afișat simbolul Alarma dezactivată – simbolul nu va fi afișat.
Funcția alarmei repetate
Sunetul alarmei îl amânați cu 5 minute apăsând butonul SNOOZE/LIGHT pe partea superioară a stației meteo.
Acest buton îl apăsați nemijlocit la sunetul alarmei. Simbolul va clipi.
Pentru anularea funcției SNOOZE apăsați orice alt buton – simbolul nu va fi afișat.
Alarma va fi reactivată a doua zi.
Dacă în timpul sunetului nu apăsați niciun buton, sunetul se va opri automat după 2 minute.
Iluminarea ecranului statiei
Alimentare din adaptor:
Este setată automat iluminarea permanentă a ecranului.
Prin apăsarea repetată a butonului SNOOZE/LIGHT se pot seta 3 moduri de iluiminare (100 %, 50 %, oprit).
Alimentare doar din baterii 3× 1,5 V AA:
Iluminarea ecranului este oprită, după apăsarea butonului SNOOZE/LIGHT ecranul se luminează pe 10 secunde și apoi se stinge. La alimentarea doar pe baterii nu se poate activa iluminarea permanentă a ecranului!
Mentiune: Bateriile introduse servesc ca rezervă pentru valorile măsurate/setate.
Dacă nu vor fi introduse bateriile și deconectați sursa de rețea, toate datele vor fi șterse.
Dimarea automată a iluminării ecranului
La alimentarea stației din adaptor se poate dimarea automată a luminozității ecranului din 100 % la 50 %.
Apăsați lung butonul SNOOZE/LIGHT, începe să clipească activarea funcției
Prin apăsarea repetată a butonului / activați această funcție (ON) ori dezactivați (OFF).
Confirmați selectția cu butonul SNOOZE/LIGHT, începe să clipească setarea orei (rezoluție 1 oră).
Prin apăsarea repetată a butonului /setați ora activării dimării, confirmați SN00ZE/LIGHT.
Prin apăsarea repetată a butonului 1CH /setați ora dezactivării dimării, confirmați SNOOZE/LIGHT.
La ora stabilită va avea loc dimarea luminozității ecranului.
Mentiune:
Dacă selectați activarea (ON)/dezactivarea (OFF) peste 20 de secunde va avea loc salvarea automată, dacă nu apăsați alt buton.
Setarea din fabricatie a perioadei dimării este de la ora 22:00 la 8:00.
Dacă în timpul periadei stabilite apăsați butonul SNOOZE/LIGHT, în 10 secunde se va reveni la luminozitatea ecranului de 50 %.
Prognoza vremii
Stația indică prognoza vremii pe baza modificărilor presiunii atmosferice pe următoarele 12–24 ore pe o rază de 15–20 km.
Precizia prognozei vremii este de 70–75 %. Simbolul prognozei este afişată în chenarul nr. 3.
Întrucât prognoza vremii nu poate să coincidă întotdeauna 100 %, producătorul nici vânzătorul nu poate fi responsabil pentru orice daune provocate de prognoza inexactă a vremii.
La prima reglare sau după resetarea stației meteo durează aproximativ 12 ore până ce stația începe să prognozeze corect.
Simbolurile prognozei vremii
 |  |  |  |  |  |  |  |
| însorit înnorat închis ploaie ninsoare | |||||||
Simbolul fulgului 🚙️1 va clipi la temperatura exteriorară în intervalul 0 °C la +2,9 °C.
Simbolul fulgului si va fi afișat continuu la temperatura exterioară mai mică de 0 °C.
Simbolul confortului termic – smiley
Simbolul confortului termic (smiley) este afişat în chenarul nr. 9.
Dacă umiditatea interioară este între 40–70 % UR, va fi afişat simbolul GOOD ^GOOD – mediu confortabil.
Dacă umiditatea interioară este mai mică de 40 % UR, va fi afișat simbolul DRY ^DRY – mediu uscat.
Dacă umiditatea interioară este mai mică de 70 % UR, va fi afişat simbolul HUMID ^HUMID – mediu umed.
Setarea limitelor termice maxime și minime ale temperaturii
Limitele termice se pot seta individual până la 3 senzori ai temperaturii exterioare.
Prin apăsarea repetată a butonului CH, selectați numărul solicitat al senzorului, la care doriți să setați limita termică.
Apăsând lung butonul ALERT începe să clipească valoarea pentru setarea temperaturii maxime a alarmei.
Cu butoanele 1CH /setați valoarea solicitată (rezoluția 1 °C).
Tinând butonul setării avansați mai rapid.
Apoi apăsați butonul ALERT și setați temperatura minimă a alarmei
După setarea valorilor apăsați butonul ALERT iar prin apăsarea repetată a butonului 1CH/RE activați funcția (ON) sau dezactivați (OFF).
La depășirea limitei termice stabilite va suna de 4× semnalul sonor la fiecare minut și valoarea va clipi.
Prin apăsarea oricărui buton anulați semnalul sonor de alarmă și valoarea va clipi în continuare.
Valoarea încetează să clipească, dacă scade sub temperatura stabilită sau dezactivați funcția alarmei termice.
Grija și întreținerea
Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze ani îndelungați. lată câteva recomandări pentru o manipulare corectă:
- Înainte de folosirea produsului citiți cu atenție acest manual de utilizare. - Nu expuneți produsul la radiații solare directe, frig și umiditate extreme și la schimbări bruște de temperatură. S-ar reduce precizia detectării. Nu amplasați produsul în locuri expuse la vibrații și zguduituri – ar putea provoca deteriorarea lui.
- Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.
- Nu expuneti produsul la ploaie nici umiditate, nu este destinat utilizării în exterior.
- Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.
- Nu amplasati produsul în locuri fără flux de aer îndestulător.
- În deschizăturile de aerisire nu introduceti alte obiecte.
- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.
- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – s-ar putea zgâria pârțile de plastic și întrerupe circuitele electrice.
- Nu scufundati produsul în apă sau în alte lichide.
- Nu expuneți produsul la stropi sau jeturi de apă.
- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ăți procurat.
- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora.
Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțe-
le periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.
Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio E0387 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
