LIETOŠANAS INSTRUKCIJA E8620 Emos

6 – vidaus temperatūra ir drègmè

12 – lauko temperatūra ir drègmè

13 - savaitès diena

14 - mènulio fazè

15 - data

LV | Bezvadu meteorologiskā stacija

Drošības norādījumi un brīdinājumi

pirms ierīces lietošanas rūpīgi izlasiet lietošanas instrukciju.

ņemiet vērā šajā instrukcijā minētos drošības norādījumus.

• Neaizskariet ierīces iekšējās elektriskās kēdes, jo tā var sabojāt ierīci un šādos gadījumos garantija tiek automātiski anulēta. Ierīci drīkst remontēt tikai kvalificēts specialists.
• Tiriet ierīci ar mīkstu, nedaudz mitru drānu. Nelietojiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko kēžu koroziju.
• Nelietojiet ierīci elektromagnētisko lauku izstarojošu ierīču tuvumā.
• Nepakļaujiet ierīci pārmērīga spēka, trieciena, putekļu, augstas temperatūras vai mitruma ietek-mei, jo tas var izraisīt ierīces darbības klūmes vai plastmasas daļu deformāciju.
• Neievietojiet priekšmetus ierīces atverēs.
  • Nemērciet ierīciūdenī.

• Sargājiet ierīci no kritieniem un triecieniem.

• Izmantojiet ierīci tikai saskaṇā ar šajā instrukcijā sniegtajiem norādījumiem.

• Ražotājs neatbild par bojājumiem, kas ir radušies ierīces nepareizas lietošanas dēl.
• Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien par viņu drošību atbildīgā persona tos neuzrauga vai neinstruē par ierīces lietošanu. Bērni vienmēr ir jāuzrauga, lai nodrošinātu, ka viņi nerotalājas ar ierīci.

Tehniskā specifikācija

Radiovadāms pulkstenis

Laika formāts: 12/24 h

lekštelpu temperatūra: 0 °C līdz +50 °C, izšķirtspēja 0,1 °C

Āra temperatūra: -40 °C līdz +70 °C, izšķirtspēja 0,1 °C

lekštelpu un āra temperatūras mērišanas precizitāte: ±1 °C diapazonā no 0 °C līdz +50 °C, ±2 °C diapazonā no -20 °C līdz 0 °C, ±4 °C diapazonā no -40 °C līdz -20 °C

Gaisa mitrums iekštelpās un ārā: 20–99 % relatīvā mitruma, izšķirtspēja 1 %

Mitruma mērījumu precizitāte: ±5 % relativā mitruma diapazonā no 35 līdz 75 %, ±10 % relativā mitruma diapazonā no 20 līdz 35 % un no 75 līdz 95 %

Barometriskā spiediena mērījumu diapazons: 800 līdz 1100 hPa

Spiediena mērvienība: hPa/inHg

Radiosignāla attālums: līdz 80 metriem atklātās vietās

Raidīšanas frekvence: 433 MHz, ne vairāk kā 10 mW e.r.p. (efektīvā izstarotā jauda)

Sensoru skaits: ne vairāk kā trīs

Strāvas padeve

Galvenā ierīce: divas 1,5 V AAA tipa baterijas (nav iekļautas komplektā)

Adapters: mainstrāva 230 V/līdzstrāva 5 V, 1000 mA (iekļauts komplektā)

Sensors: divas 1,5 V AAA tipa baterijas (nav iekļautas komplektā)

Izmēri

Galvenā ierīce: 155 × 50 × 113 mm

4 – DCF signāla uztveršana

5 - laiks

6 – iekštelpu temperatūra un mitrums

7 – zems stacijas bateriju energijas limenis

10 – zems sensora bateriju energijas līmenis

12 – āra temperatūra un mitrums

13 - nedēlas diena

14 - mēness fāze

15 - datums

16 – poga SNOOZE/LIGHT (Snaudas režīms/apgaismojums)

17 - poga MODE (Režims)

18 – poga ALARM (Modinātājs)

26 – caurums piekāršanai

27 – kanālu selektors (1, 2, 3)/poga RESET (Atiestatīt)

28 – sensora bateriju nodalijums

Darba sākšana

1. Pievienojiet meteorologiskajai stacijai strāvas adapteru, pēc tam ievietojiet meteorologiskās stacijas bateriju nodalījumā divas 1,5 V AAA tipa baterijas. Noņemiet bateriju nodalījuma vāciņu katra sensora aizmugurē, iestatiet nepieciešamo sensora kanālu ar slēdzi (1, 2, 3), ievietojiet (divas 1,5 V AAA tipa) baterijas.

levietojot baterijas, pārliecinieties par pareizu polaritāti, lai nesabojātu meteorologisko staciju vai sensoru.

Izmantojiet tikai viena veida 1,5 V sārma baterijas, neizmantojiet atkārtoti uzlādējamās 1,2 V baterijas. Zemāks spriegums var traucēt abu ieriču darbību.

1. Sāks mirgot ikona bezvadu savienojumam ar sensoru, norādot, ka meteoroloģiskā stacija meklē āra sensora signālu. Novietojiet ierīces blakus. Ja āra temperatūra netiks parādīta trijās minūtēs, meteoroloģiskā stacija pārtrauks signāla meklēšanu, bezvadu savienojuma ar sensoru ikona beigs mirgot un āra temperatūra tiks parādīta kā --.-. Ja sensora signāls netiek uztverts, atkārtojiet procesu no 1. darbības.

lesakām novietot sensoru mājas ziemeļu pusē. Sensora darbības diapazons var būtiski mazināties teritorijās ar daudziem šķēršliem. Sensors ir izturīgs pret ūdens lāsēm, taču to nevajadzētu ilgstoši paklaut lietus iedarbībai.

Nenovietojiet sensoru uz metāla priekšmetiem, jo tie mazina raidīšanas attālumu.

Sensoru var novietot vertikāli vai piekārt pie sienas.

Ja meteorologiskās stacijas ekrāns 10. laukā rāda zema baterijas energijas līmeņa ikonu nomainiet sensora baterijas.

Ja meteorologiskās stacijas ekrāns 7. laukā rāda zema baterijas energijas līmeņa ikonu nomainiet stacijas baterijas.

Meteorologiskas stacijas ATIESTATIŠANA

Ja meteorologiskā stacija uzrāda nepareizas vērtības vai nereagē uz pogu nospiešanu, atvienojiet strāvas adapteru, izņemiet baterijas, pēc tam vēlreiz ievietojiet baterijas un pievienojiet adapteru. Visi dati tiks dzēsti, meteorologiskā stacija būs jāiestata no jauna.

Sensoru var palaist atkārtoti, nospiežot pogu RESET (Atiestatīt) (izmantojiet zīmuli vai papīra saspraudi).

Sensora kanāla maiņa un papildu sensoru pievienošana

Staciju var savienot pārī ar līdz pat trim bezvadu sensoriem.

1. Lai izvēlētos sensora numuru 1/2/3, atkārtoti nospiediet pogu CHANNEL (Kanāls) 📄: numurs mirgos.

2. Turiet nospiestu pogu CHANNEL (Kanāls) 📄, stacija sāks meklēt sensoru signālu, visiem sensoriem mirgos ikona 📋.

3. Noņemiet bateriju nodalījuma vāciņu sensora aizmugurē, ar selektoru iestatiet sensora kanāla numuru (1, 2, 3 – katram sensoram ir jāiestata cits numurs), pēc tam ievietojiet (divas 1,5 V AAA tipa) sārma baterijas.

4. Dati no sensoriem tiks ielādēti stacijā trijās minūtēs. Ja sensora signāls netiek uztverts, atkārtojiet visu procedūru.

Datu parādīšana no vairākiem sensoriem, pievienoto sensoru vērtību automātiska pārslēgšana

Vairākas reizes nospiediet pogu CHANNEL (Kanāls) 📋 lai secīgi attēlotu datus no visiem meteo-rologiskajai stacijai pieslēgtajiem sensoriem. Varat arī aktivēt automātisku ciklisku visu pievienoto sensoru datu pārslēgšanu.

1. Cikliskā pārslēgšanas režīma ieslēgšana

Atkārtoti nospiediet pogu CHANNEL (Kanāls) 📄, līdz displejā tiek parādīta ikona Dati no visiem pievienotajiem sensoriem tiks automātiski parādīti pēc kārtas.

2. Cikliskā pārslēgšanas režīma izslēgšana

Atkārtoti nospiediet pogu CHANNEL (Kanāls) 📄, līdz no displeja pazūd ikona

Radiovadāms pulkstenis (DCF77)

Kad bezvadu sensori būs reģistrēti, meteoroloģiskā stacija septiņas minūtes automātiski meklēs DCF77 signālu (turpmāk tekstā – DCF signāls), ikona 📞 mirgos atkarībā no DCF signāla stipruma.

Meklēšanas laikā informācija uz ekrāna netiks atjaunota un pogas nedarbosies.

Turiet nospiestu bultiņu uz leju, lai pārtrauktu DCF signāla meklēšanu.

Signāls uztverts – ikona pārstāj mirgot un līdzās ikonai 📞 tiek parādīts pašreizējais laiks un datums. Signāls nav atrasts – DCF ikona pazūd.

Turiet nospiestu bultiņu uz leju ▼, lai vēlreiz septiņas minūtes meklētu DCF signālu. Vēlreiz turiet nospiestu bultiņu uz leju ▼, lai atceltu DCF signāla meklēšanu. DCF signāls tiks sinhronizēts katru dienu no 1.00 līdz 5.00.

Vasaras laikā blakus DCF ikonai tiks parādīta DST ikona.

Standarta apstāklos (drošā attālumā no traucējumu avotiem, piemēram, televizoriem vai datoru monitoriem) laika signāla uztveršanai ir nepieciešamas vairākas minūtes.

Ja meteorologiskā stacija neuztver signālu, rīkojieties, kā ir minēts turpmāk.

1. Pārvietojiet meteoroloğisko staciju uz citu vietu un mēginiet vēlreiz uztvert DCF signālu.
2. Pārbaudiet, vai ierīce neatrodas traucējumu avotu (datoru monitoru vai televizoru) tuvumā. Signāla uztveršanas laikā attālumam ir jābūt vismaz 1,5–2 m.
3. Saņemot DCF signālu, nenovietojiet meteoroloģisko staciju metāla durvju, logu rāmju un citu metāla konstrukciju vai priekšmetu (veļas mazgājamo mašīnu, žāvētāju, ledusskapju u. c.) tuvumā.
4. Atkarībā no apstākliem DCF signāla uztveršana ir vājāka dzelzsbetona konstrukcijās (pagrabos, daudzstāvu ēkās u. c.). Ārkārtas gadījumos novietojiet meteoroloģisko staciju loga tuvumā raidītāja virzienā.

DCF radiosignāla uztveršanu ietekmē šādi faktori:

• biezas sienas un izolācija, pamati un pagrabi;
• neatbilstoši vietējie ğeogrāfiskie apstākli (tos ir grūti novērtēt iepriekš);
• atmosfēras traucējumi, pērkona negaisi, elektroierīces, kurām nav traucējumu novēršanas filtra, televizori un datori, kas atrodas DCF uztvērēja tuvumā.

Ja meteorologiskā stacija nevar uztvert DCF signālu, laiks un datums ir jāiestata manuāli.

Piezīme: ja meteoroloģiskā stacija uztver DCF signālu, bet ekrānā ir redzams nepareizs laiks (pie-mēram, nobīde par ±1 stundu), iestatiet pareizo laika joslu valstī, kurā izmantojat meteoroloģisko staciju (skatiet “Laika un datuma manuāla iestatīšana”). Pašreizējais laiks tiks parādīts ar atbilstošu laika joslu atšķirību.

Manuālie iestatījumi

1. Turiet nospiestu pogu restatijumi saks mirgot.
2. Izmantojiet un bultiņu pogas, lai iestatītu šādus parametrus: laika zona – stundas – minūtes – gads – datuma attēlošanas formāts – mēnesis – diena – kalendārā valoda (GER, FRE, SPA, ITA, DUT, DAN, ENG).
3. Pārvietojieties starp vērtībām, īsi nospiežot pogu
4. Turot nospiestus atseviškos bulttaustinus, vērtības pielāgojas ātrāk.

Spiediena iestatīšanas vienība/vērtība

Atkārtoti nospiediet pogu -la-iestatītu spiediena vienību hPa/inHg. Lai precīzāk aprēkinātu spiedienu, varat manuāli pielāgot vērtību.

Turiet nospiestu pogu 🚙️.

Ar ▼ un pogām iestatiet spiediena vērtību un apstipriniet, nospiežot pogu .

Modinātāja iestatīšana

Turiet nospiestu pogu ciestatijumi sāks mirgot. Vairākkārt nospiediet pogas ▼ un ātai iestatītu stundas – minūtes. Pārslēdziet izvēlnes, nospiežot pogu 📋.

Lai aktivētu/deaktivētu modinātāju, atkārtoti nospiediet pogu 📂; ekrānā tiks parādīts:

modinātāja aktivizēšana – nospiediet pogu 📁ai apstiprinātu, vai pagaidiet 20 sekundes, lai iestatījums tiktu saglabāts automātiski.

Lai deaktivētu modinātāju, vēlreiz nospiediet pogu 📋. Modinātāja ikona pazudīs.

Izmantojiet pogu SNOOZE/LIGHT (Snaudas režīms/apgaismojums), lai atliktu modinātāja zvanīšanu uz piecām minūtēm.

Ja modinātājs sāk zvanīt, nospiediet pogu. Sāk mirgot ikonas

Lai atceltu SN00ZE (Snaudas) režimu, nospiediet jebkuru citu pogu, iznemot SN00ZE/LIGHT (Snaudas režims/apgaismojums), – ikona beigs mirgot un 📞 būs redzama displejā.

Modinātājs tiks atkal aktivēts nākamajā dienā.

Ja modinātāja zvanīšanas laikā netiek nospiesta neviena poga, zvanīšana automātiski beidzas pēc divām minūtēm.

Modinātājs atkal zvanīs nākamajā dienā.

Meteorologiskās stacijas ekrāna apgaismojums

Izmantojot adapteru:

ekrāna pastāvīgais apgaismojums ir iestatīts pēc noklusējuma.

Atkārtoti nospiežot pogu SNOOZE/LIGHT (Snaudas režīms/apgaismojums), varat iestatīt trīs pastāvīgos apgaismojuma režīmus (100 %, 50 %, izslēgts).

Izmantojot divas trīs 1,5 V AAA tipa baterijas:

ekrāna apgaismojums ir izslēgts. Nospiežot pogu SNOOZE/LIGHT (Snaudas režīms/apgaismojums), uz desmit sekundēm tiks ieslēgts ekrāna apgaismojums (50 % intensitātē), pēc tam tas atkal tiks izslēgts. Ja meteoroloģiskā stacija darbojas tikai ar baterijām, pastāvīgu ekrāna izgaismojumu nav iespējams aktivizēt!

Piezīme: ievietotas baterijas ir rezerves barošanas avots mērijumu/iestatījumu saglabāšanai. Ja baterijas nav ievietotas un adapters tiek atvienots, visi dati tiek dzēsti.

Temperatūras vienība

Atkārtoti nospiežot pogu ,var pārslēgt temperatūras vienības °C un °F.

Izmērīto vērtību atmiņa

Atkārtoti nospiediet pogu 🚪ai parādītu maksimālās un minimālās temperatūras un mitruma rādījumus.

Turiet nospiestu pogu ▲, lai izdzēstu atmiņu.

Temperatūras tendence

Ikona tiek parādīta labajā pusē blakus temperatūrai.

Tendences rādītājs
	krītas nemainās	pieaug

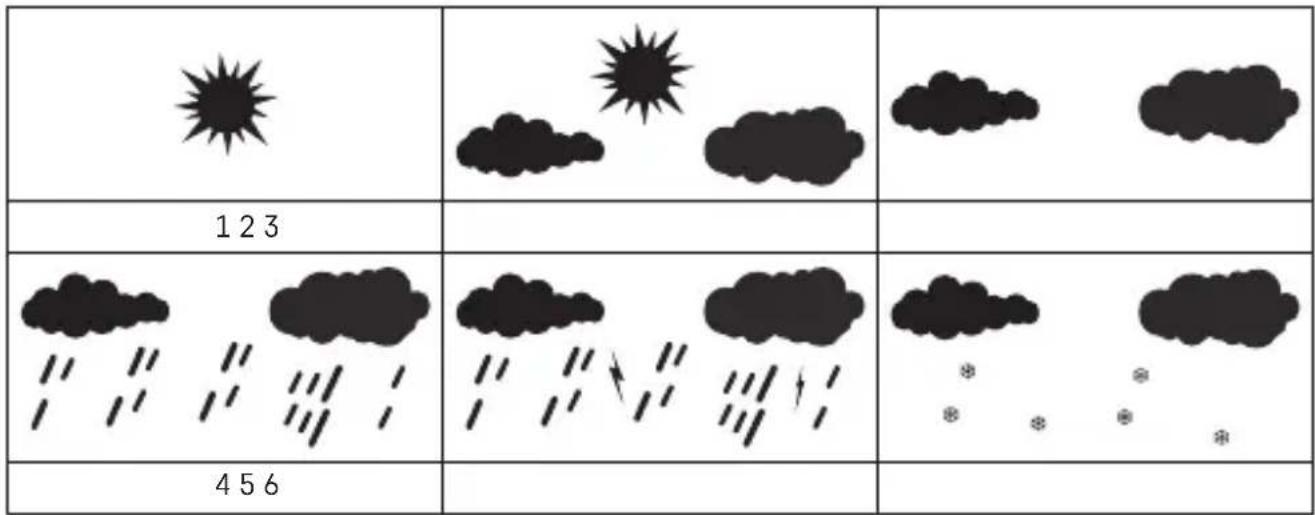

Laika prognoze

Stacija izmanto datus par atmosfēras spiediena izmaiņām, lai prognozētu laikapstākļus nākamajām 12–24 stundām teritorijai 15–20 km rādiusā.

Laika prognozes precizitāte ir aptuveni 70 %. Tā kā laika prognoze var nebūt pilnīgi precīza, nedz ražotājs, nedz pārdevējs neatbild par zaudējumiem, kas ir radušies nepareizas laika prognozes dēļ. Pirmoreiz iestatot vai atiestatot meteoroloģisko staciju, paiet apmēram 12 stundas, līdz meteoroloģiskā stacija sāk sniegt pareizas prognozes.

Piezīme: pašlaik redzamā ikona apzīmē prognozi nākamajām 12–24 stundām. Tā var neatspoguļot esošos laikapstāklus.

123 456

1 - saulains

2 - mākoṇains

3 - apmãcies

4 - lietus

5 - vētra

6 - sniegs

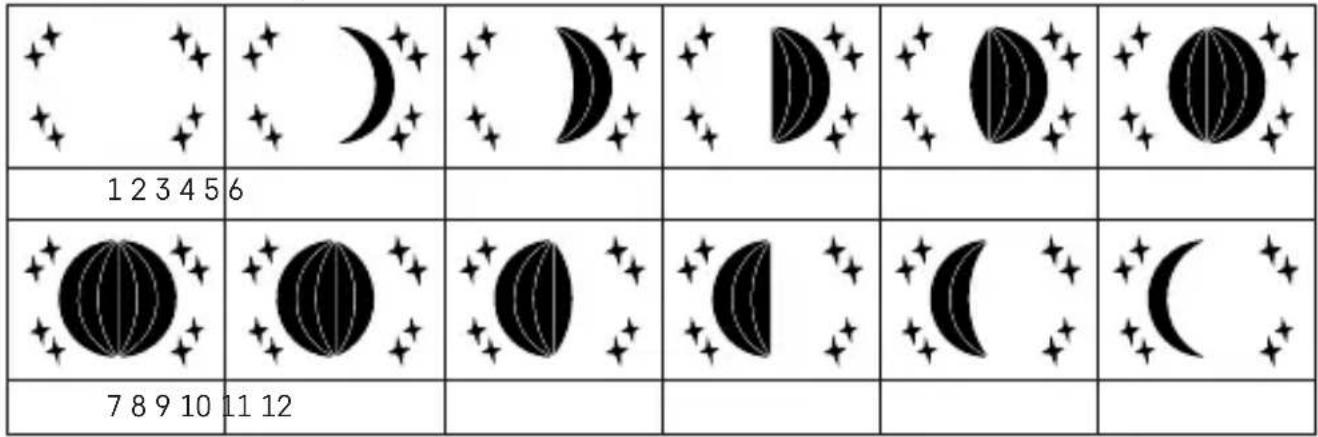

Mēness fāze

Mēness fāzes ikona ir parādīta 14. laukā.

1 2 3 4 5 6 7 8 9 10 11 12

1 - jauns mēness

2 - augošs pusmēness

3 - augošs pusmēness

4 - pirmais ceturksnis

5 - augošs mēness

6 - augošs mēness

7 - pilns mēness

8 - dilstošs mēness

9 – dilstošs mēness

10 - pēdējais ceturksnis

11 - dilstošs pusmēness

12 - dilstošs pusmēness

BUJ par problēmu novēršanu

Temperatūras/mitruma vietā ekrānā tiek parādīts turpmāk minētais.

• LL.L – izmērītā vērtība ir zem mērījumu diapazona apakšējās robežvērtības.
• HH.H – izmērītā vērtība ir ārpus mērījumu diapazona augšējās robežvērtības.
• Pārvietojiet ierīci uz piemērotāku vietu.

Grūti nolasīt ekrānu

- Nomainiet baterijas stacijā, pārbaudiet strāvas adaptera darbību.

Sensora dati netiek rādīti

• Atkārtojiet savienošanas procesu.
  • Nomainiet sensora baterijas.

Pielāgojiet attālumu starp sensoru un staciju. Ar šo EMOS spol. s r. o. deklarē, ka radioiekārta E8620 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
