BEDIENUNGSANLEITUNG E5005 Emos

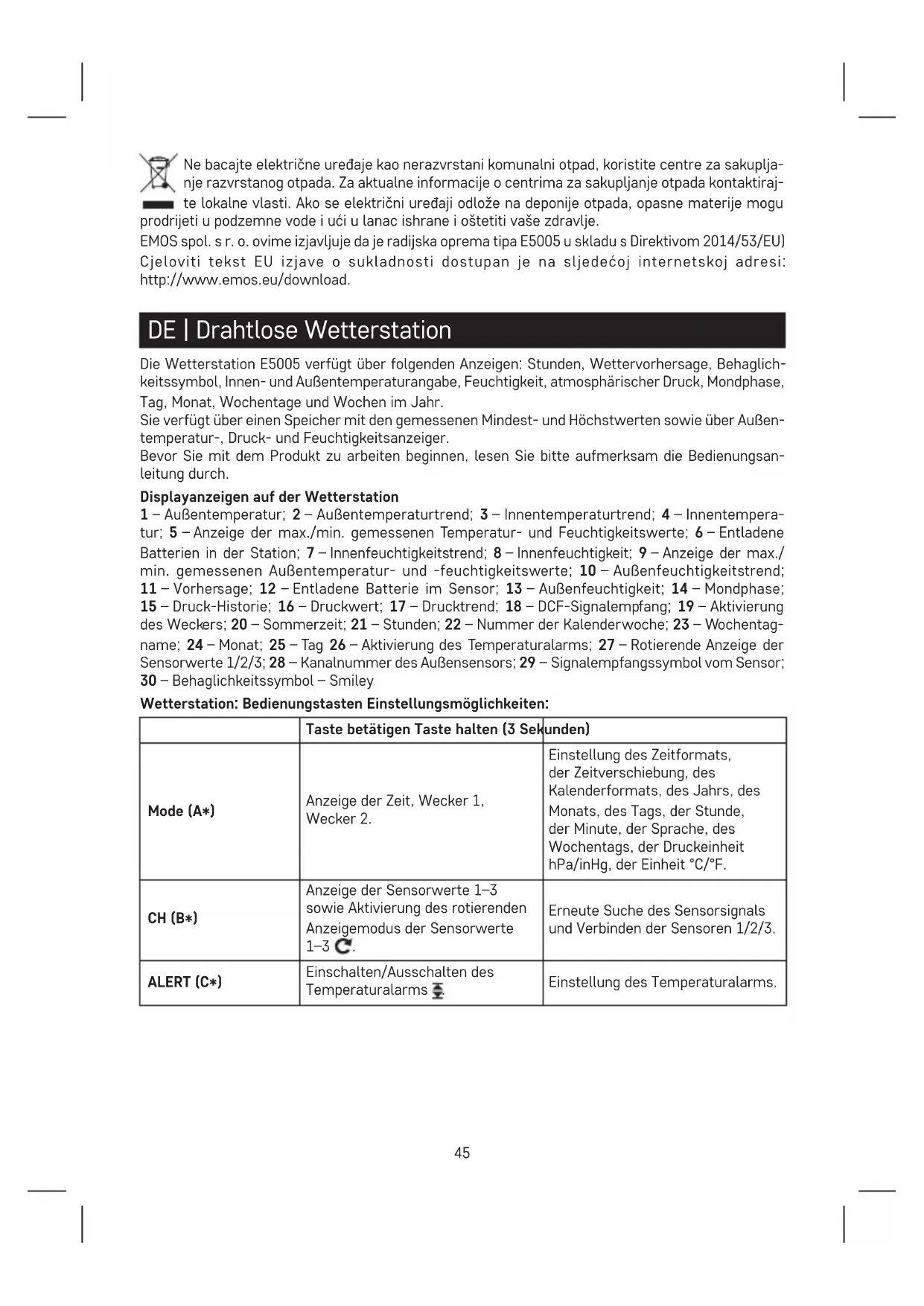

• Zabranjeno je reproduciranje priručnika, u cijelosti i djelomično, bez prethodnog pisanog odo- brenja proizvođača.45 Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakuplja- nje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktiraj- te lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje. EMOS spol. s r. o. ovime izjavljuje da je radijska oprema tipa E5005 u skladu s Direktivom 2014/53/EU) Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drahtlose Wetterstation Die Wetterstation E5005 verfügt über folgenden Anzeigen: Stunden, Wettervorhersage, Behaglich- keitssymbol, Innen- und Außentemperaturangabe, Feuchtigkeit, atmosphärischer Druck, Mondphase, Tag, Monat, Wochentage und Wochen im Jahr. Sie verfügt über einen Speicher mit den gemessenen Mindest- und Höchstwerten sowie über Außen- temperatur-, Druck- und Feuchtigkeitsanzeiger. Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam die Bedienungsan- leitung durch. Displayanzeigen auf der Wetterstation 1 – Außentemperatur; 2 – Außentemperaturtrend; 3 – Innentemperaturtrend; 4 – Innentempera- tur; 5 – Anzeige der max./min. gemessenen Temperatur- und Feuchtigkeitswerte; 6 – Entladene Batterien in der Station; 7 – Innenfeuchtigkeitstrend; 8 – Innenfeuchtigkeit; 9 – Anzeige der max./ min. gemessenen Außentemperatur- und -feuchtigkeitswerte; 10 – Außenfeuchtigkeitstrend; 11 – Vorhersage; 12 – Entladene Batterie im Sensor; 13 – Außenfeuchtigkeit; 14 – Mondphase; 15 – Druck-Historie; 16 – Druckwert; 17 – Drucktrend; 18 – DCF-Signalempfang; 19 – Aktivierung des Weckers; 20 – Sommerzeit; 21 – Stunden; 22 – Nummer der Kalenderwoche; 23 – Wochentag- name; 24 – Monat; 25 – Tag 26 – Aktivierung des Temperaturalarms; 27 – Rotierende Anzeige der Sensorwerte 1/2/3; 28 – Kanalnummer des Außensensors; 29 – Signalempfangssymbol vom Sensor; 30 – Behaglichkeitssymbol – Smiley Wetterstation: Bedienungstasten Einstellungsmöglichkeiten: Taste betätigen Taste halten (3 Sekunden) Mode (A*) Anzeige der Zeit, Wecker 1, Wecker 2. Einstellung des Zeitformats, der Zeitverschiebung, des Kalenderformats, des Jahrs, des Monats, des Tags, der Stunde, der Minute, der Sprache, des Wochentags, der Druckeinheit hPa/inHg, der Einheit °C/°F. CH (B*) Anzeige der Sensorwerte 1–3 sowie Aktivierung des rotierenden Anzeigemodus der Sensorwerte 1–3

Erneute Suche des Sensorsignals und Verbinden der Sensoren 1/2/3. ALERT (C*) Einschalten/Ausschalten des Temperaturalarms

Einstellung des Temperaturalarms.46 Taste betätigen Taste halten (3 Sekunden) SNOOZE • LIGHT (D*)

1. Schlummerfunktion –

Verschiebung um 5 Minuten.

2. Stationsbeleuchtung – bei

Beleuchtungsmodus–gilt bei Netzadapterbetrieb. Einstellung der Meereshöhe und Änderung des Wettervorhersagesymbols.

1. Kontrolle der max./

min. Temperatur- und Feuchtigkeitsmesswerte.

2. Einen Schritt vorwärts im

1. Löschen der max./min. Werte

2. Einstellung beschleunigen.

1. Kontrolle der Druckwert-Historie

2. Einen Schritt zurück im

Einstellungsmodus. Einstellung beschleunigen. Wetterstation – Beschreibung der Rückseite: G – Verbindungsstecker zum Anschluss des Stromversorgungsadapters; H – Batteriefachabdeckung; CH – Bohrungen für die Wandaufhängung; I – Ständer für die Station Sensor J – LED-Diode für das Übertragungssignal vom Sensor; K – Außentemperatur und -feuchtigkeit; L – Sensorkanalnummer-Umschaltfunktion (1,2,3); M – Temperatureinheit; N – Önung für die Wandaufhängung Technische Spezikation Funksignal-gesteuerte Uhr Zeitformat: 12/24 h Innentemperatur: 0 °C bis +50 °C, Abweichung 0,1 °C Genauigkeit der Messtemperatur: ±1 °C für Bereich von 0 °C bis +40 °C, ansonsten ±2 °C Außentemperatur: -50 °C bis +70 °C, Abweichung 0,1 °C Genauigkeit der Messtemperatur: ±1 °C für Bereich von 0 °C bis +40 °C, ansonsten ±2 °C relative Feuchtigkeit: 20–95 % relative Feuchtigkeit, Abweichung 1 % Genauigkeit der Luftfeuchtigkeitsmessung: 5 % Anzeige der Messtemperatur: °C/°F Messspannung Bar. Druck: 850 hPa bis 1 050 hPa Druckeinheit: hPa/inHg Reichweite des Funksignals: bis zu 30 m im freien Raum Anzahl der Sensoren, die sich anschließen lassen: max. 3 Funksensor: Übertragungsfrequenz 433 MHz, 10 mW eektive Sendeleistung max. Länge der Draht-Sonde vom Sensor: 1 m Stromversorgung der Station: 3× 1,5 V AAA (sind nicht im Lieferumfang enthalten) Adapter AC 230 V/DC 5 V (im Lieferumfang enthalten Stromversorgung des Sensors: 2× 1,5 V AAA (sind nicht im Lieferumfang enthalten) Maße und Gewicht der Station: 193 × 144 × 50 mm, 364 g Maße und Gewicht des Sensors: 60 × 100 × 21 mm, 54 g Inbetriebnahme

1. Schließen Sie die Station an eine Stromquelle an /legen Sie die Batterien (3× 1,5 V AAA) zuerst

in die Wetterstation, danach in den drahtlosen Sensor (2× 1,5 V AAA). Achten Sie beim Einlegen auf die richtige Polarität der Batterien, damit es nicht zu einer Beschädigung der Wetterstation47 oder des Sensors kommt. Verwenden Sie nur alkalische Batterien des gleichen Typs, verwenden Sie keine wiederauadbaren Batterien.

2. Stellen Sie beide Einheiten nebeneinander. Innerhalb von drei Minuten sucht die Wetterstation

das Sensorsignal. Wenn kein Sensorsignal gefunden wird, halten Sie an der Wetterstation lange die CH-Taste gedrückt, um die Suche zu wiederholen.

3. Falls die Außentemperaturdaten auf dem Display verschwinden, drücken Sie lange die

DOWN-Taste an der Wetterstation. Die Wetterstation stellt alle Werte auf Null und suchterneut das Sensorsignal.

4. Wir empfehlen, dass Sie den Sensor an der Nordseite des Hauses aufstellen. In verbauten Räumen

kann die Sensorreichweite erheblich sinken.

5. Der Sensor ist widerstandsfähig gegen Tropfwasser. Setzen Sie jedoch das Gerät nicht Dau-

6. Stellen Sie den Sensor nicht auf metallische Gegenstände, dies senkt die Reichweite des

7. Falls das Symbol der schwachen Batterie erscheint, tauschen Sie die Batterien im Sensor oder

in der Wetterstation aus. Kanaländerung und Anschluss weiterer Sensoren

1. Durch wiederholtes Drücken der CH-Taste wählen Sie den gewünschten Sensorkanal – 1, 2 oder

3. Danach drücken Sie die SENSOR-Taste, es blinkt das Symbol zu blinken.

2. Auf der Rückseite des Sensors öffnen Sie das Batteriefach und legen die Batterien ein

3. Stellen Sie die gewünschte Kanalnummer des Sensors (1, 2, 3) durch wiederholtes Drücken

der CH-Taste ein, welche sich im Batteriebereich des Sensors bendet. Die Kanalnummer wird auf dem Sensordisplay angezeigt. Innerhalb von 3 Minuten werden die Sensordaten eingelesen.

4. Falls die Signalsuche des Sensors nicht funktioniert, nehmen Sie die Batterien heraus und legen

Sie sie erneut ein. Einstellung der Datenanzeige von mehreren Sensoren, automatische Rotierfunktion der angeschlossenen Sensorwerte Durch wiederholtes Drücken der CH-Taste an der Wetterstation werden sukzessive die Daten von allen angeschlossenen Sensoren angezeigt. Auch die automatische Rotierfunktion der Daten von den angeschlossenen Sensoren kann aktiviert werden:

1. Einschalten der Rotierfunktion

Drücken Sie solange die CH-Taste, bis auf dem Display das Symbol erscheint. Sukzessive werden automatisch sowie wiederholt die Daten von allen angeschlossenen Sensoren angezeigt.

2. Ausschalten der Rotierfunktion

Drücken Sie solange die CH-Taste, bis das Symbol verschwunden ist. Funkgesteuerte Uhr (DCF77) Nach der Registrierung des Funksensors beginnt die Wetterstation automatisch mit der Suche des DCF77-Signals (im Weiteren nur DCF), was 7 Minuten dauert, das Symbol blinkt Während der Suche werden keine anderen Angaben auf dem Display aktualisiert und die Tasten funktionieren nicht außer SNOOZE•LIGHT). Wenn das Signal gefunden wurde, hört das Symbol zu blinken auf und die aktuelle Zeit mit dem DCF-Symbol wird angezeigt. Wenn das DCF-Signal nicht gefunden wird, wird das Symbol nicht angezeigt. Zur erneuten Suche des DCF-Signals drücken Sie gleichzeitig die Tasten MEM und HISTORY. Zum Beenden der Suche drücken Sie wieder gleichzeitig die Tasten MEM und HISTORY. Das DCF-Signal wird täglich zwischen 2:00 und 3:00 Uhr morgens synchronisiert. Anmerkung: Sofern die Station das DCF-Signal empfängt, aber die aktuelle Zeit nicht korrekt angezeigt wird (z. B. Verschiebung um ±1 Stunde, ist immer die korrekte Zeitverschiebung in dem Land einzu- stellen, in welchem die Station verwendet wird – siehe manuelle Uhrzeit- und Datumseinstellung).48 Unter normalen Bedingungen (in sicherer Entfernung von der Störquelle, wie z. B. Fernsehgeräte, Computermonitore) dauert der Empfang des Zeitsignals einige Minuten. Falls die Uhr dieses Signal nicht empfängt, verfahren Sie nach den folgenden Schritten:

1. Stellen Sie die Wetterstation an einem anderen Ort auf und versuchen Sie erneut, das DCF-Signal

2. Kontrollieren Sie die Entfernung der Uhr von den Störquellen (Computermonitore oder Fernseh-

geräte). Sie sollte beim Empfang dieses Signals mindestens 1,5 bis 2 Meter betragen.

3. Stellen Sie die Wetterstation beim DCF-Signalempfang nicht in die Nähe von Metalltüren,

Fensterrahmen oder anderen Metallbauten oder Gegenständen (Waschmaschinen, Trockner, Kühlschränke usw.).

4. In Räumen aus Stahlbetonkonstruktionen (Keller, Hochhäuser usw.) ist der DCF-Signalempfang

entsprechend den Bedingungen schwächer. In Extremfällen stellen Sie die Wetterstation in die Nähe eines Fenstern in Richtung Sender. Den Empfang des Funksignals DCF 77 beeinussen folgende Faktoren:

• starke Wände und Isolierungen, Souterrainwohnungen und Kellerräume;

• ungeeignete lokale geograsche Bedingungen (diese lassen sich vorher schlecht abschätzen);

• atmosphärische Störungen, Gewitter, nicht entstörte Elektrogeräte, Fernseher und Computer, die in der Nähe des DCF-Funksignalempfängers stehen. Manuelle Einstellung

1. Drücken Sie lange die MODE-Taste.

2. Durch wiederholtes Drücken der MODE-Taste können Sie folgende Einstellungen wählen:

Zeitformat 12/24 – Zeitverschiebung – Datumsformat – Jahr –Monat – Tag – Stunde – Minuten – Kalendersprache – Druckeinheit (hPa, InHg) – Temperaturskala °C/°F. Zwischen den einzelnen Werten können Sie sich durch Drücken der MODE-Taste bewegen, die Ein- stellungen erfolgen mit den Tasten MEM und HISTORY. Folgende Kalendersprachen sind enthalten: EN – Englisch; GE – Deutsch; DA – Dänisch; SP – Spanisch; DU – Holländisch; FR – Französisch IT – Italienisch Einstellung der Meereshöhe Zur genaueren Berechnung des Druckwerts ist es ratsam, die Meereshöhe des Ortes, wo die Wett- erstation verwendet wird, manuell einzustellen.

1. Drücken Sie die Taste SNOOZE•LIGHT solange, bis der Wert mit der Meereshöhe zu blinken beginnt.

2. Mit den Tasten MEM und HISTORY wird die gewünschte Meereshöhe eingestellt. Einstel-

lungsbereich von -190m bis 2 000 m, Abweichung 10 m. Atmosphärischer Druck – Historie Die Station zeigt den atmosphärischen Druck in hPa oder inHg sowie auch die Druck-Historie der letzten 12 Stunden im Feld Nr. 16 an. Wenn die Wetterstation an einem Ort aufgestellt wird, hat dies Auswirkungen auf die Messwerte. Die Messung stabilisiert sich innerhalb von 12 Stunden ab dem Einlegen der Batterie oder dem Umstellen. Durch wiederholtes Drücken der HISTORY-Taste werden sukzessive die Druckwerte der letzten 12Stunden angezeigt. Der gemessene Wert + die Zeitverschiebung werden in den Feldern Nr. 15, 16 angezeigt. Information Nach 20 Sekunden wechselt die Station vom Einstellungs- in den Standardmodus, sobald Sie den Einstellungsprozess beenden. Temperatur-, Feuchtigkeits- und Drucktrend Temperatur, Feuchtigkeits und Drucktrendanzeige auf dem Display steigend beständig sinkend49 Mondphasen Die Mondphasen werden im Feld Nr. 14 angezeigt. Es gibt folgende Mondphasen-Symbole: Neumond abnehmender Neumond erstes Viertel zunehmender Vollmond Vollmond abnehmender Vollmond letztes Viertel beginnender Neumond Anzeige der maximalen und minimalen Temperatur- und Feuchtigkeitsmesswerte Durch wiederholtes Drücken der Taste MEM werden sukzessive die maximalen und minimalen Temperatur- und Feuchtigkeitsmesswerte angezeigt. Durch Halten der Taste MEM im Anzeigemodus MAX./MIN. werden die Messwerte aus dem Spei- cher gelöscht. Einstellung des Weckers Die Wetterstation ermöglicht das Einstellen von 2 Weckern. Durch Drücken der MODE-Taste wird die Weckzeit A1 angezeigt. Die Wahl wird im Feld Nr. 21 angezeigt. Bei der Anzeige der Weckzeit halten Sie die MODE-Taste gedrückt und stellen mit den Tasten MEM und HISTORY die gewünschte Weckzeit ein. Die Aktivierung des Weckers erfolgt durch Drücken der Taste MEM oder HISTORY, bei der Anzeige der Weckzeit im Feld Nr. 21. Nach der Aktivierung wird das Weckersymbol A1 im Feld Nr. 19 angezeigt. Durch wiederholtes Drücken der Tasten MEM oder HISTORY bei der Weckzeitanzeige wird der Wecker deaktiviert, das Weckersymbol verschwindet. Die gleiche Vorgehensweise gilt beim Einstellen des Weckers A2 (Symbol ). Schlummerfunktion und Displaybeleuchtung (SNOOZE/LIGHT) Mit der SNOOZE•LIGHT-Taste, die sich im oberen Teil der Wetterstation bendet, verschieben Sie das Wecken um 5 Minuten. Betätigen Sie diese Taste, sobald der Wecker zu klingeln beginnt. Das Weckersymbol wird blinken. Zum Löschen der SNOOZE-Funktion drücken Sie eine beliebige andere Taste – das Glöckchen-Symbol hört auf zu blinken und wird weiterhin angezeigt. Am nächsten Tag wird der Wecker wieder aktiviert. Wettervorhersage Auf Basis der atmosphärischen Druckveränderungen sagt die Wetterstation das Wetter für die nächsten 12–24 Stunden in einer Reichweite von 15–20 km voraus. Die Genauigkeit der Wettervorhersage beträgt 70–75 %. Das Vorhersagesymbol wird im Feld Nr. 11 angezeigt. Die Wettervorhersage muss nicht zu 100 % stimmen. Weder der Hersteller noch der Verkäufer sind für mögliche Verluste, die durch eine ungenaue Wettervorhersage eingetreten sind, verantwortlich. Bei dem ersten Einstellen oder dem Reset der Wetterstation dauert es etwa 12 Stunden, bis die Wetterstation das Wetter korrekt vorhersagt. Wettervorhersagesymbol: sonnig bewölkt stark bewölkt Regen Gewitter – Das Flockensymbol wird bei einer Außentemperatur im Bereich von -3 °C bis +1 °C angezeigt. Behaglichkeitssymbol – Smiley Das Behaglichkeitssymbol wird im Feld Nr. 30 angezeigt.50 Wenn die Feuchtigkeit zwischen 40–70 % relative Feuchtigkeit und die Temperatur zwischen 20–28 °C beträgt, wird das Symbol COMFORT – behagliche Umgebung angezeigt. Wenn die Feuchtigkeit niedriger als 40 % relative Feuchtigkeit ist, wird das Symbol DRY – trockene Umgebung angezeigt. Wenn die Feuchtigkeit höher als 70 % relative Feuchtigkeit ist, wird das Symbol WET – feuchte Umgebung angezeigt. Falls die Temperatur sich nicht im Bereich zwischen 20–28 °C bendet und die Feuchtigkeit sich nicht im Bereich zwischen 40–70 % relative Feuchtigkeit bendet, wird kein Symbol angezeigt. Einstellung der Höchst- und Mindesttemperaturgrenzen Die Temperaturgrenzen können für bis zu 3 Außentemperatursensoren separat eingestellt werden. Durch langes Drücken der ALERT-Taste (C) beginnt der Wert zur Einstellung des maximalen Tem- peraturalarms zu blinken. Mit den Tasten MEM und HISTORY wird der gewünschte Wert von -49 °C bis 70 °C eingestellt. Danach drücken Sie die Taste ALERT (C) und stellen den minimalen Temperaturalarm von -50 °C bis 69 °C ein . Zur Aktivierung/Deaktivierung der Temperaturalarmfunktion drücken Sie die ALERT-Taste. Das Symbol wird im Feld Nr. 26 angezeigt. Durch Halten der Tasten lassen sich die Einstellungen schneller vornehmen. Der Bereich für die Temperaturgrenze beträgt -50 °C bis +70 °C, Abweichung 1 °C. Beim Überschreiten der eingestellten Temperaturgrenze ertönt ein akustisches Signal und der Wert beginnt zu blinken. Durch Drücken der ALERT-Taste wird das akustische Warnsignal gelöscht. Hinweis bezüglich des Batteriewechsels Wechseln Sie die Batterien in der Station oder im Sensor aus, sobald auf dem Display der Station oder dem Display des Sensors das Symbol leere Batterie angezeigt wird. Displaybeleuchtung der Station Bei Stromversorgung über Adapter Die dauerhafte Displaybeleuchtung wird automatisch eingestellt. Durch wiederholtes Drücken der Taste SNOOZE•LIGHT können 3 dauerhafte Beleuchtungsmodi eingestellt werden (ausgeschaltet, mittlere Beleuchtungsstärke, maximale Beleuchtungsstärke). Bei Stromversorgung mit Batterien 3× 1,5 V AAA Die Displaybeleuchtung ist ausgeschaltet, nach Drücken der Taste SNOOZE•LIGHT leuchtet das Display für 10 Sekunden und schaltet sich danach aus. Bei Stromversorgung nur über Batterie kann keine dauerhafte Displaybeleuchtung aktiviert werden! Anmerkung: Die eingelegten Batterien dienen als Reserve für die gemessenen/eingestellten Daten. Wenn keine Batterien eingelegt werden und die Station vom Stromversorgungsnetz getrennt wird, werden alle Daten gelöscht. Pege und Instandhaltung Das Produkt wurde so entworfen, dass es bei sachgemäßer Verwendung viele Jahre zuverlässig hält. Hier sind einige Ratschläge für die richtige Bedienung:

• Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie sich bitte aufmerksam die Bedie- nungsanleitung durch.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus. Dies würde die Genauigkeit der Ablesungen senken. • Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.51

• Setzen Sie das Produkt nicht Regen und Feuchtigkeit aus, es ist nicht für die Verwendung im Außenbereich bestimmt.

• Stellen Sie das Produkt nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produkts.

• Es dürfen keine Eingrie in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt werden und die Garantie automatisch enden. Das Produkt sollte nur von einem Fachmann repariert werden.

• Zur Reinigung verwenden Sie ein weiches Tuch. Verwenden Sie keine Lösungsmittel oder Rei- nigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht unter Wasser oder in andere Flüssigkeiten.

• Das Produkt darf nicht tropfendem oder spritzendem Wasser ausgesetzt werden.

• Bei der Beschädigung oder bei Mängeln an dem Gerät, führen Sie keine Reparaturen selbst durch. Geben Sie es zur Reparatur in die Verkaufsstelle, in der Sie das Produkt erworben haben.

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Warnung

• Der Hersteller behält sich das Recht auf Änderung der technischen Parameter vor.

• Der Hersteller und der Lieferant tragen keine Verantwortung für einen unsachgemäßen Betrieb an Stellen, an denen Störungen auftreten.

• Das Produkt ist nicht für medizinische und kommerzielle Zwecke bestimmt.

• Das Produkt enthält Kleinteile; deshalb muss es immer außerhalb der Reichweite von Kindern aufbewahrt werden.
