Tip produs	Stație meteo fără fir
Marcă	Emos
Model	E5005
Dimensiuni stație	193 × 144 × 50 mm
Greutate stație	364 g
Dimensiuni senzor	60 × 100 × 21 mm
Greutate senzor	54 g
Alimentare stație	3 baterii AAA 1,5 V (nu sunt incluse) sau adaptor de rețea 5 V CC (inclus)
Alimentare senzor	2 baterii AAA 1,5 V (nu sunt incluse)
Număr max. de senzori	3
Rază radio	Până la 30 m în aer liber
Frecvență de transmisie	433 MHz
Interval temperatură interior	0 °C până la +50 °C
Interval temperatură exterior	-50 °C până la +70 °C
Interval umiditate relativă	20 % până la 95 % HR
Interval presiune atmosferică	850 hPa până la 1 050 hPa
Funcții principale	Ceas radio-pilotat DCF77, prognoză meteo, pictogramă confort, faze lunare, alarme termice, 2 alarme, iluminare de fundal, memorie MIN/MAX, istoric presiune 12h
Întreținere și curățare	Cârpă moale ușor umedă, fără solvenți sau produse agresive
Siguranță	A nu se lăsa la îndemâna copiilor, a nu se expune la apă sau intemperii, a nu deschide aparatul
Piese de schimb și reparabilitate	Baterii standard AAA; reparație doar de către un specialist calificat

Întrebări frecvente - E5005 Emos

Cum se reglează ora și data manual?

Apăsați lung pe tasta MODE timp de 3 secunde. Folosiți MEM și HISTORY pentru a ajusta succesiv: format 12/24h, diferență de fus orar, format dată, an, lună, zi, oră, minut, limbă zi, unitate presiune, unitate temperatură.

Cum se conectează un senzor exterior suplimentar?

Apăsați de mai multe ori pe CH pentru a selecta canalul (1, 2 sau 3). Apăsați lung pe CH, apoi setați același număr de canal pe senzor cu ajutorul butonului din compartimentul bateriilor. Stația detectează senzorul în 3 minute.

Ce înseamnă pictograma baterie descărcată?

Pictograma baterie descărcată indică faptul că bateriile senzorului sau ale stației sunt slabe. Înlocuiți-le cu baterii alcaline noi de tip AAA (respectați polaritatea).

Cum se activează sau se dezactivează alarma?

Apăsați pe MODE pentru a afișa ora alarmei (A1 sau A2). Apoi, apăsați pe MEM sau HISTORY pentru a activa/dezactiva. Pictograma alarmei apare sau dispare în câmpul nr. 19.

De ce nu se afișează temperatura exterioară?

Verificați dacă bateriile senzorului sunt instalate și canalul este corect. Apăsați lung pe CH pentru a relansa căutarea semnalului. Asigurați-vă că senzorul se află la mai puțin de 30 m de stație și fără obstacole metalice.

Cum se interpretează pictogramele de prognoză meteo?

Pictogramele (însorit, noros, acoperit, ploaie, furtună) prognozează vremea pentru următoarele 12-24 de ore într-o rază de 15-20 km. Un fulg de zăpadă clipește dacă temperatura exterioară este între -3°C și +1°C.

Ce înseamnă emoticonul de confort?

Pictograma COMFORT (zâmbet) apare dacă umiditatea este între 40% și 70% și temperatura între 20°C și 28°C. DRY dacă umiditatea < 40%, WET dacă > 70%. Altfel, nicio pictogramă.

Cum se reglează alarma termică?

Apăsați lung pe ALERT. Limita superioară clipește: reglați de la -49°C la 70°C cu MEM/HISTORY. Apăsați din nou ALERT pentru a regla limita inferioară (-50°C la 69°C). Activați/dezactivați cu ALERT (pictograma nr. 26).

Cum se activează iluminarea de fundal permanentă?

Când stația este conectată la rețea, apăsați de mai multe ori pe SNOOZE•LIGHT pentru a alege între oprit, mediu sau maxim. Pe baterii, iluminarea se aprinde doar 10 secunde după apăsarea tastei.

Ce trebuie făcut dacă ora DCF este incorectă?

Dacă ora este decalată cu ±1h, reglați diferența de fus orar manual (apăsați lung pe MODE, selectați setarea diferenței de fus orar cu MODE, apoi ajustați cu MEM/HISTORY).

MANUAL DE UTILIZARE E5005 Emos

RO|MD | Stație meteorologică fără fir

Stația meteorologică E5005 afișează ora, prognoza vremii, simbolul confortului termic, date privind temperatura interioară și exterioară, umiditatea, presiunea atmosferică, istoricul presiunii atmosferice, fazele Lunii, ziua, luna, zi din săptămână, săptămâna anului.

Are memorie pentru valori minime și maxime măsurate și indicatorul evoluției temperaturii, presiunii și umidității.

Înainte de folosirea produsului, citiți cu atenție aceste instrucțiuni.

Stația meteo afișare pe ecran

1 – Temperatura exteriorară; 2 – Tendința temperaturii exterioare; 3 – Tendința temperaturii interioare; 4 – Temperatura interiorară; 5 – Afișarea temperaturii și umidității interioare MIN-MAX; 6 – Baterii descărcate în stație; 7 – Tendința umidității interioare; 8 – Umiditatea interiorară; 9 – Afișarea temperaturii și umidității exterioare; 10 – Tendința umidității exterioare; 11 – Prognoza; 12 – Baterie descărcată în senzor; 13 – Umiditatea exteriorară; 14 – Fazele Lunii; 15 – Istoricul presiunii; 16 – Valoarea presiunii; 17 – Tendința presiunii; 18 – Recepționarea semnalului DCF; 19 – Activarea alarmei; 20 – Ora

de vară; 21 – Ora; 22 – Numărul săptămânii; 23 – Denumirea zilei săptămânii; 24 – Luna; 25 – Ziua; 26 – Activarea alarmei termice; 27 – Rotația afişării valorii senzorilor 1/2/3; 28 – Numărul canalului senzorului exterior; 29 – Simbolul receptiei semnalului din senzor; 30 – Simbolul confortului – smiley

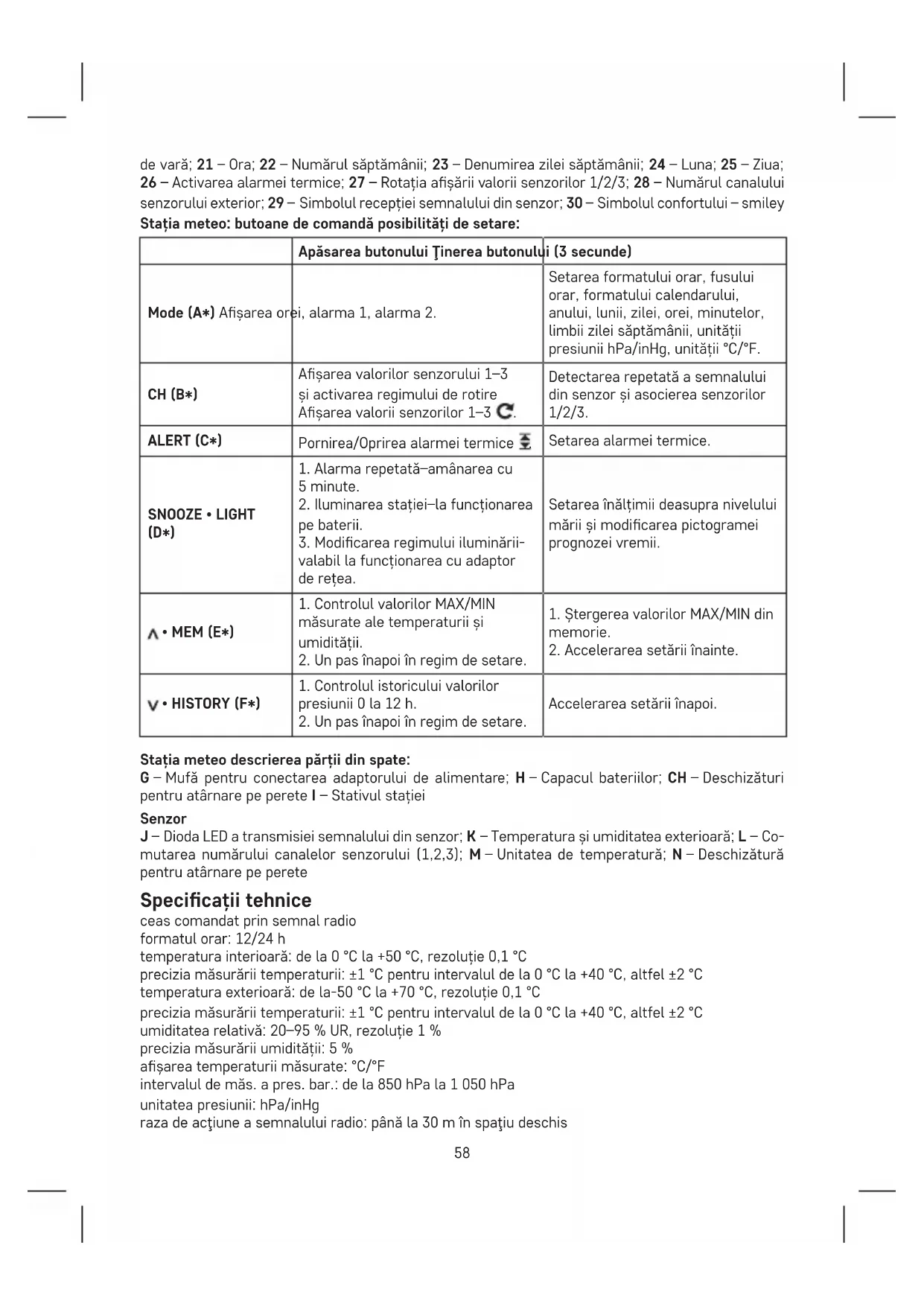

Stația meteo: butoane de comandă posibilități de setare:

	Apăsarea butonului Tinerea butonului (3 secunde)
Mode (A*) Afisarea orei, alarma 1, alarma 2.		Setarea formatului orar, fusului orar, formatului calendarului, anului, lunii, zilei, orei, minutelor, limbii zilei săptămânii, unității presiunii hPa/inHg, unității °C/°F.
CH (B*)	Afisarea valorilor senzorului 1–3 și activarea regimului de rotire Afisarea valorii senzorilor 1–3 C.	Detectarea repetată a semnalului din senzor și asocierea senzorilor 1/2/3.
ALERT (C*)	Pornirea/Oprirea alarmei termice	Setarea alarmei termice.
SNOOZE • LIGHT (D*)	1. Alarma repetată-amânarea cu 5 minute.2. Iluminarea stației-la funcționarea pe baterii.3. Modificarea regimului iluminării-valabil la funcționarea cu adaptor de rețea.	Setarea înălțimii deasupra nivelului mării și modificarea pictogramei prognozei vremii.
^ • MEM (E*)	1. Controlul valorilor MAX/MIN măsurate ale temperaturii și umidității.2. Un pas înapoi în regim de setare.	1. Ştergerea valorilor MAX/MIN din memorie.2. Accelerarea setării înainte.
V • HISTORY (F*)	1. Controlul istoricului valorilor presiunii 0 la 12 h.2. Un pas înapoi în regim de setare.	Accelerarea setării înapoi.

Stația meteo descrierea părții din spate:

G – Mufă pentru conectarea adaptorului de alimentare; H – Capacul bateriilor; CH – Deschizături pentru atârnare pe perete I – Stativul stației

Senzor

J – Dioda LED a transmisiei semnalului din senzor; K – Temperatura și umiditatea exterioară; L – Comutarea numărului canalelor senzorului (1,2,3); M – Unitatea de temperatură; N – Deschizătură pentru atârnare pe perete

Specificații tehnice

ceas comandat prin semnal radio

formatul orar: 12/24 h

temperatura interioară: de la 0 °C la +50 °C, rezoluție 0,1 °C

precizia măsurării temperaturii: ±1 °C pentru intervalul de la 0 °C la +40 °C, altfel ±2 °C

temperatura exterioară: de la-50 °C la +70 °C, rezoluție 0,1 °C

precizia măsurării temperaturii: ±1 °C pentru intervalul de la 0 °C la +40 °C, altfel ±2 °C

umiditatea relativă: 20–95 % UR, rezoluție 1 %

precizia măsurării umidității: 5 %

afișarea temperaturii măsurate: °C/°F

intervalul de măs. a pres. bar.: de la 850 hPa la 1 050 hPa

unitatea presiunii: hPa/inHg

raza de acțiune a semnalului radio: până la 30 m în spațiu deschis

număr senzori fără fir: max. 3

senzor fără fir: frecvența de transmisie 433 MHz, 10 mW e.r.p. max.

lungimea sondei de sârmă: 1 m

alimentarea stației: baterii 3× 1,5 V AAA (nu sunt incluse)

adaptor AC 230 V/DC 5 V (inclus în pachet)

alimentarea senzorului: 2× 1,5 V AAA (nu sunt incluse)

dimensiunile și greutatea stației: 193 × 144 × 50 mm, 364 g

dimensiunile și greutatea senzorului: 60 × 100 × 21 mm, 54 g

Punerea în funcțiune

1. Conectați la stație sursa de rețea/introduceți mai întâi bateriile în stația meteo (3× 1,5 V AAA), apoi introducți bateriile în senzorul fără fir (2× 1,5 V AAA). La introducerea bateriilor respectați polaritatea corectă, pentru a nu se ajunge la deteriorarea stației meteo sau a senzorului. Folosiți doar baterii alcaline de același tip, nu folosiți baterii reîncărcabile.
2. Aşezatii alături ambele unităti. Stația meteo detectează semnalul din senzor în 3 minute. Dacă semnalul din senzor nu este detectat, apăsați lung pe stație butonul CH pentru repetarea detectării.
3. Dacă dispare indicatorul temperaturii exterioare pe ecran, apăsați lung butonul CH pe stația meteo. Stația meteo ova anula toate valorile și detectează din nou semnalul din senzor.
4. Recomandăm amplasarea senzorului pe latura nordică a clădirii. În spațiile construite raza de actiune a senzorului poate să scadă rapid.
5. Senzorul este rezistent la picături de apă, nu-l expuneți însă îndelungat la ploaie.
6. Nu aşezati senzorul pe obiecte metalice, s-ar diminua raza lui de emisie.
7. Dacă apare simbolul bateriei slabe, înlocuiti bateriile din senzor sau în stația meteo.

Modificarea canalului și conectarea altor senzori

1. Prin apăsare repetată a butonului CH pe stația meteo selectați canalul solicitat al senzorului – 1, 2 sau 3. Apoi apăsați lung butonul CH, simbolul începe să clipească.
2. Pe partea din spate a senzorului îndepărtați capacul locașului bateriilor și introduceți bateriile (2× 1,5 V AAA).
3. Setați numărul solicitat al canalului senzorului (1, 2, 3) prin apăsarea repetată a butonului CH, care este amplasat în locașul bateriilor senzorului. Numărul canalului va fi afişat pe ecranul senzorului. În 3 minute are loc descărcarea datelor din senzor.
4. Dacă nu intervine detectarea semnalului din senzor, scoateți și reintroduceți bateriile.

Setarea afișării datelor din mai mulți senzori, rotația automată a valorilor senzorilor conectați

Prin apăsarea repetată a canalului CH pe stația meteo afișați succesiv datele din toți senzorii conectați. De asemenea, se poate activa rotația automată a datelor din senzorii conectați:

1. Activarea rotației

Apăsați de câteva ori butonul CH, până se afișează simbolul C.

Vor fi afişate succesiv și automat datele din toți senzorii conectați.

1. Dezactivarea rotației

Apăsați de câteva ori butonul CH, până când dispare simbolul C.

După înregistrarea cu senzorul fără fir stația meteo începe să detecteze automat semnalul DCF77 (în continuare doar DCF) timp de 7 minute, clipește simbolul ⚠ în timpul detectării nu va fi actualizată nicio informație pe ecran și butoanele vor fi nefuncționale (în afară SNOOZE•LIGHT). Imediat după detectarea semnalului simbolul încetează să clipească și se afișează ora actuală cu simbolul 📋 DCF. Dacă semnalul nu este detectat, Indicația DCF nu va fi afișată. Pentru repetarea detectării semnalului DCF77 apăsați concomitent butoanele ∧ MEM a √HISTORY. Pentru întreruperea detectării apăsați din nou și țineți concomitent butoanele ∧MEM a √HISTORY. Semnalul DCF77 va fi sincronizat zilnic între orele 2:00 și 3:00 dimineața.

Mențiune: În caz că stația recepționează semnalul DCF, dar ora actuală afișată nu va fi corectă (de ex. decalaj de ±1 oră), este necesară setarea corectă a fusului orar pentru țara în care este utilizată stația, vezi Setarea manuală.

În condiții normale (la distanță îndestulătoare de surse de interferență, cum sunt de ex. televizoare, ecranele calculatoarelor) detectarea semnalului orar durează câteva minute. În cazul în care stația meteo nu detectează acest semnal, procedați conform pașilor următori:

1. Mutati stația meteo în alt loc și încercați din nou să detectați semnalul DCF.
2. Controlați distanța ceasului de la sursele de interferență, cum sunt ecranele calculatoarelor sau televizoare. La recepționarea acestui semnal ar trebui să fie de cel puțin 1,5 la 2 metri.
3. În timpul recepționării semnalului DCF nu așezați stația meteo în apropierea ușilor metalice, tocurilor de fereastră sau a altor contrucții ori obiecte metalice (mașini de spălat, uscătorii, frigidere etc.).
4. În spații construite din beton armat (pivnite, blocuri etc.) recepția semnalului DCF este mai slabă, dependent de condiții. În cazuri extreme amplasați stația meteo în apropierea ferestre orientate spre emițător.

Receptionarea semnalului DCF 77 este influențată de următorii factori:

• pereți groși și izolație, spații din subsol și pivnite;
• condiții geografice locale necorespunzătoare (dificil de evaluat în prealabil);
• perturbații atmosferice, furtuni, consumatoare electrice neizolate, televizoare și calculatoare amplasate în apropierea radioreceptorului DCF.

Setarea manuală

1. Tineți lung butonul MODE.
2. Prin apăsarea repetată a butonului MODE puteți selecta setarea: formatul orar 12/24 – fusul orar – formatul datei – anul – luna – ziua – ora – minute – limba calendarului – unitatea presiunii pres. bar. (hPa, InHg) – scara de măsurare a temperaturii °C/°F.

Între valorile individuale vă deplasați apăsând MODE, setarea o efectuați cu ajutorul butoanelor

^MEM și V HISTORY.

Limbile calendarului sun următoarele:

EN – engleză; GE – germană; DA – daneză; SP – spaniolă; DU – olandeză; FR – franceză; IT – italiană

Setarea înălțimii deasupra nivelului mării

Pentru calculul mai exact al valorilor presiunii se recomandă setarea manuală a înălțimii deasupra nivelului mării a locului, în care se folosește stația meteo.

1. Tineți butonul SNOOZE•LIGHT până nu începe să clipească valoarea înălțimii deasupra nivelului mării.
2. Cu butoanele MEM și V HISTORY setați valoarea solicitată a înălțimii deasupra nivelului mării. Intervalul setării este de la -190 m la 2 000 m, rezoluția 10 m.

Presiunea atmosferică – istoric

Stația afișează presiunea atmosferică în hPa sau în inHg și de asemenea istoricul presiunii în ultimele 12 ore câmpul nr. 16.

În cazul mutării stației meteo în alt loc intervine influențarea valorilor măsurate.

Măsurarea se stabilizează în 12 ore de la introducerea bateriilor sau mutare.

Prin apăsarea repetată a butonului HISTORY afișați succesiv valorile presiunii în ultimele 12 ore.

Valoarea măsurată + fusul orar vor fi afișate în câmpurile nr. 15, 16.

Informatie

După 12 secunde stația revine din modul de setare în modul standard, imediat după încheierea procesului de setare.

Tendința temperaturii, umidității și presiunii

indicatorul tendinței temperaturii, umidității și presiunii pe ecran
	în creștere stabil în scădere

Fazele Lunii

Fazele Lunii sunt afișate în câmpul nr. 14.

Simbolurile fazelor principale ale Lunii sunt următoarele:

Lună Nouă	Lună Nouă în descreștere	Primul Pătrar	În creștere	Lună Plină	Lună Plină în descreștere	Ultimul Pătrar	Lună Nouă în creștere

Afișarea valorilor maxime și minime ale temperaturii și umidității

Prin apăsarea repetată a butonului ∧ MEM vor fi afișate succesiv valorile maxime și minime ale temperaturii și umidității măsurate.

Ținând butonul AMEM în regimul afișării valorilor MAX/MIN ștergeți valorile măsurate din memorie.

Reglarea alarmei

Prin apăsarea butonului MODE se afișează ora alarmei A1. Selectția va fi afișată în câmpul nr. 21.

În timpul afișării orei alarmei țineți butonul MODE iar cu butoanele AMEM și HISTORY setați ora solicitată a alarmei.

Activarea alarmei o efectuați prin apăsarea butonului MEM sau HISTORY în timpul afișării orei alarmei în câmpul nr. 21. După activare va fi afişat simbolul alarmei A1 în câmpul nr. 19.

Prin reapăsarea butonului MEM sau HISTORY în timpul afișării orei alarmei dezactivați alarma, simbolul alarmei dispare.

Același procedeu este valabil pentru reglarea alarmei A2 (simbolul 2)

Functia alarmei repetate si iluminarea de fundal a ecranului (SNOOZE/LIGHT)

Sunetul alarmei îl amânați cu 5 minute cu butonul SNOOZE•LIGHT amplasat pe partea de sus a statiei meteo. Acesta îl apăsați imediat la sunetul alarmei. Simbolul alarmei va clipi.

Pentru anularea funcției SN00ZE apăsați orice buton al stației meteo – simbolul încetează să clipească și va rămâne afișat.

Alarma va fi din nou activată a doua zi.

Prognoza vremii

Stația indică prognoza vremii pe baza modificărilor presiunii atmosferice pe următoarele 12–24 ore pe o rază de 15–20 km.

Precizia prognozei vremii este de 70–75 %. Pictograma prognozei este afişată în câmpul nr. 12. Întrucât prognoza vremii nu poate să coincidă întotdeauna 100 %, producătorul nici vânzătorul nu poate fi responsabil pentru orice daune provocate de prognoza inexactă a vremii.

La prima reglare sau după resetarea stației meteo durează aproximativ 12 ore până ce stația începe să prognozeze corect.

Pictogramele prognozei vremii:

însorit înnorat închis ploaie furtună

pictograma fulgului se afișează la temperatura exterioară în intervalul -3 °C la +1 °C.

Simbolul confortului – smiley

Simbolul confortului este afişat în câmpul nr. 30.

Dacă umiditatea este între 40–70 % UR și temperatura între 20–28 °C, apare indicația COMFORT – mediu confortabil.

Dacă umiditatea este mai mică de 40 % UR, apare indicația DRY 😊- mediu uscat.

Dacă umiditatea este mai mare de 70 % UR, apare indicatia WET 😊 – mediu umed.

Dacă temperatura nu este în intervalul 20–28 °C și 40–70 % UR, nu va fi afișat niciun simbol.

Setarea limitelor termice ale temperaturii maxime și minime

Limitele termice se pot seta individual până la 3 senzori ai temperaturii exterioare.

Apăsând lung butonul ALERT (C) începe să clipească valoarea pentru setarea temperaturii maxime a alarmei

Cu butoanele MEM și HISTORY setați valoarea solicitată de la -49 °C la 70 °C.

Apoi apăsați butonul ALERT (C) și setați temperatura minimă a alarmei de la -50 °C la 69 °C

Pentru dezactivarea/activarea funcției alarmei termice apăsati butonul ALERT. Se afișează indicația în câmpul nr. 26.

Prin tinerea butoanelor în setare avansați mai rapid.

Intervalul pentru limita termică este de la -50 °C la +70 °C, rezoluție 1 °C.

La depășirea limitei termice va suna repetat semnalul sonor și valoarea începe să clipească.

Prin apăsarea butonului ALERT anulați semnalul sonor de avertizare.

Avertizare privind înlocuirea bateriilor

Înlocuiți bateriile în stație sau în senzor imediat după ce pe ecranul stației sau senzorului se afișează simbolul bateriei descărcate

Iluminarea de fundal a ecranului statei

La alimentarea din adaptor

Este setată automat iluminarea permanentă a ecranului.

Prin apăsare repetată a butonului SNOOZE•LIGHT se pot seta 3 regimuri de iluminare permanentă (oprit, nivel mediu de iluminare, nivel maxim de iluminare).

La alimentarea cu baterii 3× 1,5 V AAA

Iluminarea ecranului este oprită, după apăsarea butonului SNOOZE•LIGHT ecranul se luminează pe 10 secunde iar apoi se stinge. La alimentarea doar pe baterii nu se poate activa iluminarea permanentă a ecranului!

Mentiune: Bateriile introduse servesc pentru stocarea datelor măsurate/setate.

Dacă nu vor fi introduse bateriile și deconectați sursa de rețea, toate datele vor fi șterse.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. lată câteva recomandări pentru o manipulare corectă:

- Înainte de folosirea produsului, citiți cu atenție instrucțiunile de utilizare.

- Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării. Nu amplasați produsul în locuri expuse vibrațiilor și zguduiturilor – ar putea provoca deteriorarea lui.

- Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

- Nu expuneti produsul la ploaie nici umiditate, dacă nu este destinat pentru utilizare în exterior.

- Pe produs nu aşezati surse de foc deschis, de ex. lumânare aprinsă etc.

- Nu expuneti produsul în locuri fără flux de aer îndestulător.

- Nu introduceti în orificiile de aerisire niciun fel de obiecte.

- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.

- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – ar putea zgâria componentele de plastic și întrerupe circuitele electrice.

- Nu scufundati produsul în apă sau în alte lichide.

- Nu expuneti produsul la stropi sau jeturi de apă.

- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare în magazinul în care l-ați procurat.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora.

Avertizare

• Producătorul își rezervă dreptul la modificarea parametrilor tehnici ai produsului.
• Producătorul și furnizorul nu sunt responsabili pentru funcționarea incorectă în locurile unde apar interferente.
• Produsul nu este destinat scopurilor medicale și comerciale.
• Prodisul conține componente mărunte, amplasați-l, de aceea, în afara accesului copiilor.
• Niciun pasaj al instructiunilor nu poate fi reprodus fără acordul scris al producătorului.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substan-ericuloase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând atea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio E5005 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.

LT | Belaidè meteorologinè stotelè
