Toote tüüp	Lihvmasin (lihvketaspink)
Mark	Scheppach
Mudel	BG150
Mõõtmed (p x l x k)	385 x 240 x 280 mm
Kaal	10,0 kg
Toiteallikas	230 V / 50 Hz
Tarbitav võimsus	370 W (S2 30 min)
Pöörlemiskiirus	2850 p/min
Lihvketaste läbimõõt	150 mm (max) / 110 mm (min pärast kulumist)
Lihvketaste laius	25 mm
Lihvketaste ava	12,7 mm
Lihvketaste terasus	Paremal: tera 60, Vasakul: tera 36
Lambi tüüp	E14, 12 V / 10 W
Helirõhutase	82 dB(A)
Helivõimsustase	92 dB(A)
Vibratsiooniheite väärtus	≤ 2,5 m/s²
Peamised funktsioonid	Metallide, plastide ja muude materjalide lihvimine ja poleerimine sobivate lihvketastega
Kaasasolev varustus	Kaitseekraan, sädemekaitse, tööriistahoidja, lamp, jahutusvee anum
Hooldus ja puhastus	Puhastada niiske lapiga ja seebiga; mitte kasutada agressiivseid aineid
Ohutus	Sisse/välja lüliti, kaitseseadised, automaatne seiskumine ummistuse korral
Varuosad ja remonditavus	Lihvketad, ekraanid, sädemekaitse saadaval; remont kvalifitseeritud elektriku poolt
Üldine teave	Mitteprofessionaalne kasutus; tööaeg S2 30 min; hoiustamine temperatuuril 5–30°C

Korduma kippuvad küsimused - BG150 SCHEPPACH

Milliseid materjale saan ma Scheppach BG150 lihvmasinaga töödelda?

BG150 on ette nähtud metallide, plastide ja muude materjalide lihvimiseks ja poleerimiseks, tingimusel et kasutatakse sobivaid lihvkettaid. See ei sobi asbesti sisaldavate materjalide jaoks.

Mis on mootori võimsus ja selle tööaeg?

Tarbitav võimsus on 370 W. Mootor töötab režiimis S2 30 min, mis tähendab, et see võib töötada pidevalt 30 minutit nimivõimsusel, pärast mida peab see jahtuma.

Kuidas vahetada BG150 lihvkettaid?

Ühendage seade vooluvõrgust lahti, eemaldage sädemekaitse ja kaitseekraan, lõdvendage tööriistahoidja, eemaldage otsaplaat, eemaldage äärik ja vana lihvketas, asetage uus lihvketas, säilitades papist vaheplaadid, paigaldage äärik ja mutter mõõdukalt kinni keerates, seejärel reguleerige kaitseid.

Millist kaitsevarustust peaksin kandma?

Kandke alati kaitseprille, tolmumaski, kuulmiskaitset ja kindaid. Pikaajaliste tööde korral kasutage ka mürasummutavaid kõrvaklappe.

Kuidas reguleerida sädemekaitset ja tööriistahoidjat?

Kahe lihvketta ning sädemekaitse või tööriistahoidja vahe peab olema maksimaalselt 2 mm. Kontrollige ja reguleerige regulaarselt, et kompenseerida lihvketta kulumist.

Kas ma saan BG150 kasutada väljas?

Jah, kuid ainult välitingimustes heakskiidetud pikendusjuhtmega ja maksimaalselt 30 mA rikkevoolukaitselülitiga. Kaitske seadet vihma ja niiskuse eest.

Mida teha, kui lihvketas ummistub?

Kui lihvketas ummistub, eemaldage kohe töödeldav detail ja oodake, kuni seade saavutab taas täiskiiruse, enne töö jätkamist. Liiga tugev surve võib põhjustada ummistuse.

Kuidas lihvmasinat puhastada ja hooldada?

Ühendage seade vooluvõrgust lahti, puhastage seda niiske lapiga ja veidi pehme seebiga. Ärge kunagi kasutage lahusteid ega abrasiivseid aineid. Hoidke ventilatsiooniavad puhtad.

Kust leian varuosi BG150 jaoks?

Originaalvaruosad on saadaval tootja Scheppachi või volitatud edasimüüja kaudu. Kasutage ainult soovitatud osi, et tagada ohutus.

Kuidas hoida seadet, kui seda ei kasutata?

Hoidke BG150 kuivas, pimedas, külmavabas kohas (5–30°C) ja lastele kättesaamatus kohas. Hoidke seda eelistatavalt originaalpakendis.

KASUTUSJUHEND BG150 SCHEPPACH

Kehtib vaid EL maade suhtes.

Ärge kasutage elektritööriistu koos majapidamisjäätmetega! Vastavalt EÜ direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäät- mete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkonnasõbralikku taasringlusesse.

LV

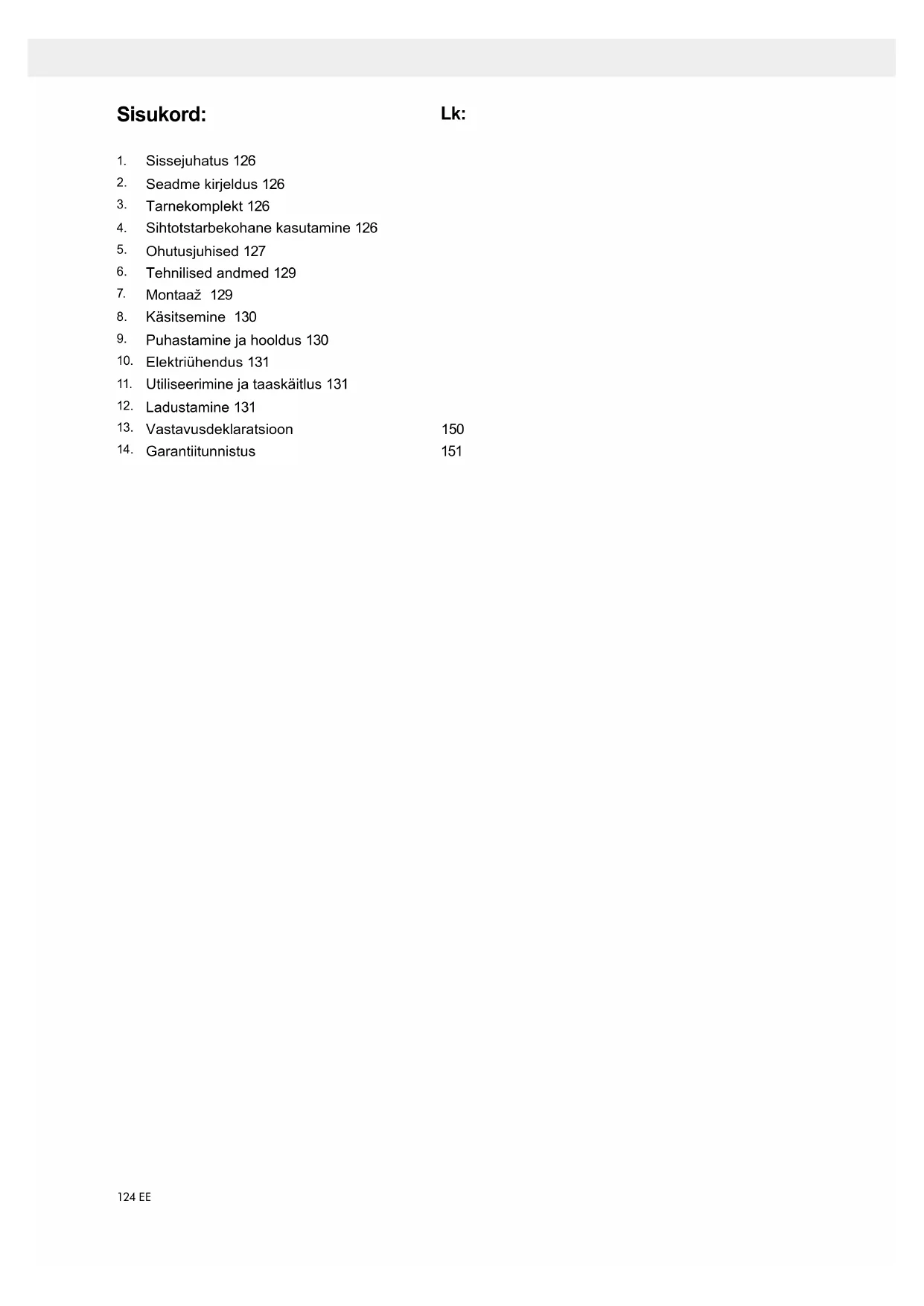

1. Sissejuhatus 126
2. Seadme kirjeldus 126
3. Tarnekomplekt 126
4. Sihtotstarbekohane kasutamine 126
5. Ohutusjuhised 127
6. Tehnilised andmed 129
7. Montaaž 129
8. Käsitsemine 130
9. Puhastamine ja hooldus 130
10. Elektriühendus 131
11. Utiliseerimine ja taaskäitlus 131

12. Ladustamine 131

13. Vastavusdeklaratsioon 150

14. Garantiitunnistus 151

Seadmel olevate sümbolite selgitus

EE

Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit

EE

Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.

EE

Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!

EE

Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.

1. Sissejuhatus

TOOTJA:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasuta-mist.

JUHIS:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbusta-da elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa-te elektritööriistaga ohutult, asjatundikult ning öko-noomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis elektritööriista kä- itamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust ŵnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1)

Topeltkäia käsitsemiselemendid

1. Kaitseklaas
2. Sädemekaitse
3. Lihvketas (teralisus õige: 60, vasakule: 36)
4. Tööriista alus
5. Lamp
6. Lihvketta kaitse
7. Ava tööpingile monteerimiseks
8. Pealūliti (Sisse/Välja)
9. Jahutusvee mahuti

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Sihtotstarbekohane kasutus

Topeltkäi on kombiseade metallide, plastmasside ja muude materjalide lihvimiseks ning poleerimiseks vastavaid lihvkettaid kasutades.

See masin vastab kehtiva Euroopa Liidu masinadirektiivi nõuetele.

• Kinni tuleb pidada tootja antud ohutus-, kasutus- ja hooldusjuhistest ning kalibreerimiste ja mõõtmete all antud tehnilistest andmetest.
• Kinni tuleb pidada ka asjakohastest tööönnetuste vältimise eeskirjadest ning muudest üldtunnustatud ohutusnõuetest ja tehnilistest eeskirjadest.
• Masinat tohivad kasutada, hooldada ja remontida ainult vajaliku väljaöppe läbinud isikud, kes tunnevad masina tööpõhimõtet ja on teadlikud masina kasutamisega kaasnevatest ohtudest. Masina ilma loata muutmine vabastab tootja vastutusest muutuste põhjustatud kahjustuste eest.
• Seda masinat tohib kasutada ainult koos masina tootja originaalvaruosade ja originaaltööriistadega.
• Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

- Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Jääkriskid

Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Lihvketta puudutamine katmata piirkonnas.
• Osade väljapaiskumine kahjustatud lihvketastest.
• Töödetailide ja töödetaili osade väljapaiskumine.
• Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
• Kopsukahjustused, kui ei kanta sobivat tolmukaits-emaski.
• Tervisekahjustused, mis tulenevad käe-käsivarre võngetest, kui seadet kasutatakse pikema ajavahemiku vältel või juhitakse ja hooldatakse asjatundmatult.
• Ohustamine voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitte silmnähtavad jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsitsuskorraldust tervikuna.

5. Üldised ohutusjuhised

Tähelepanu! Elektritööriista kasutamisel tuleb kaits-eks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist lä- bi ning hoidke ohutusjuhiseid korralikult alal.

Ohutu töötamine

1 Hoidke oma tööpiirkond korras.
- Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.
2 Arvestage ümbrusmöjudega.
- Ärge jätke elektritööriistu vihma kätte.
- Ärge kasutage elektritööriistu niiskes või märjas keskkonnas.
- Hoolitsege tööpiirkonna hea valgustuse eest.
- Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht.

3 Kaitske ennast elektrilöögi eest.

– Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

4 Hoidke teised isikud eemal.

- Ärge laske teistel isikutel, eriti lastel, elektritööriista ega kaablit puudutada. Hoidke nad tööpiirkonnast eemal.

5 Hoidke mittekasutatavat elektritööriista turvaliselt alal. – Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

6 Ärge koormake elektritööriista üle.

– Nad töötavad paremini ja ohutumalt esitatud võimsusvahemikus.

7 Kasutage öiget elektritööriista.

• Ärge kasutage väikese võimsusega elektritööriistu rasketeks töödeks.
• Ärge kasutage elektritööriista eesmärkidel, milleks see pole ette nähtud. Ärge kasutage näiteks käsiketassaagi puuokste ega puuhalgude löikamiseks.

- Ärge kasutage elektritööriista küttepuidu saagimiseks.

8 Kandke sobivat riietust.

• Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda.
• Öues töötamisel on soovitatav libisemiskindlad jalatsid.
• Pikkade juuste korral kandke juuksevõrku.

9 Kasutage kaitsevarustust.

• Kandke kaitseprille.
• Kasutage tolmu tekitavatel töödel respiraatorit.

10 Ühendage külge tolmuimuseadis.

- Kui on olemas ühendused tolmuimusüsteemi ja püüdeseadiste juurde, siis veenduge, et need on külge ühendatud ja neid kasutatakse öigesti.

11 Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud.

– Ärge kasutage kaablit, et pistik pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

12 Kindlustage töödetail.

- Kasutage pingutusrakiseid või kruustange, et töödetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see võimaldab masinat mölema käega käsitseda.

13 Vältige ebanormaalset kehahoiakut.

- Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.

14 Hoolitsege oma tööriistade eest hästi.

• Hoidke lõiketööriistad teravad ja puhtad, et paremini ning ohutumalt töötada.
  – Järgige juhiseid määrimise ja tööriistavahetuse kohta.
• Kontrollige regulaarselt elektritööriista ühen-dusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.
• Kontrollige regulaarselt pikendusjuhtmeid ja asen-dage, kui need on kahjustunud.
  – Hoidke käepidemed kuivad, puhtad ning vabad ölist ja rasvast.

15 Tõmmake pistik pistikupesast välja.

- Elektritööriista mittekasutuse korral, enne hool-dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

16 Ärge jätke tööriistavõtit etten

– Kontrollige enne sisselülitamist üle, kas võti ja seadistustööriistad on eemaldatud.

17 Vältige ettekavatsematut käivitumist.f

- Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud.

18 Kasutage väliskeskkonnas pikenduskaablit.

- Kasutage öues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid.

19 Olge alati tähelepanelik.

- Jälgige, mida Te teete. Toimige töötamisel möistlikult. Ärge kasutage elektritööriista, kui olete hajevil.

20 Kontrollige elektritööriista võimalike kahjustuste suhtes.

- Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detailte nende laitmatu ja sihtotstarbekohase talitluse suhtes.

– Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Köik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

– Laske kahjustatud kaitseseadised ja detailid tunnustatud oskustöökojas remontida või välja va- hetada, kui kasutusjuhendis pole mainitud teisiti.

- Kahjustatud lülitid tuleb lasta asendada kliendi- teeninduse töökojas.

- Ärge kasutage elektritööriistu, millel pole võimalik lüliti sisse ja välja lülitada.

21 TÄHELEPANU!

- Muude rakendustööriistade ja muude tarvikute kasutamine vöib tähendada Teile vigastusohtu.

22 Laske elektritööriist elektrispetsialistil remontida.

- Antud elektritööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

⚠️ Seadmespetsiifilised ohutusjuhised topeltkäiale

• Ärge puudutage vörgukaablit, kui see saab käituse ajal kahjustada või lõigatakse läbi. Tömmake kohe vörgupistik välja ja laske seade seejärel eranditult spetsialistil või pädevas teeninduspunktis remontida.
• Ärge käitage seadet, kui see on niiske, samuti mitte niiskes ümbruses.
• Kui töötate öues, siis ühendage seade külge maksimaalselt 30 mA vallandusvooluga rikkevoolu-kaits-elüliti (Fl) kaudu. Kasutage ainult välistingimuste jaoks heaks kiidetud pikenduskaablit.
• Tõmmake võrgupistik ohu korral kohe pistikupesast välja.
• Juhtige vörgukaabel alati tahapoole seadmest eemale.
• Tulekahju oht sädemelennu töttu! Metallide lihvimisel tekivad lendavad sädemed. Pöörake seetöttu tingimata tähelepanu sellele, et ei ohustata inimesi ja tööpiirkonna läheduses ei asu põlemisvõimelisi materjale.

Kokkupuude kahjulike / mürgiste tolmudega kujutab ohtu operaatorile või läheduses viibivatele isikutele.

kaitseprille, kuulmekaitset, tolmukaitsemaski a kaitsekindaid.

Põletusoht!

Töödetail läheb lihvimisel kuumaks. Ärge haarake sellest kunagi töödeldavast kohast kinni ja laske sellel piisavalt maha jahtuda. Katkestage just pikemate lihvimistööde korral aeg-ajalt töötlemine ja laske töödetailil enne lihvimise jätkamist maha jahtuda. Ei tohiks ületada 30-minutilist kestevrežiimi.

• Topeltlihvmasin on ette nähtud metallide pealispindade kuivaks
• pindlihvimiseks. Seadet tohib kasutada ainult kuivlihvimiseks.
• Asbestisisaldusega materjali ei tohi töödelda. Asbest kehtib vähki tekitavana. Ärge kasutage kahjustatud lihvkettaid.
• Kasutage ainult lihvkettaid, mille andmed ühilduvad masina tüübisildi omadega. Joonkiirus peaks olema suurem või võrdne esitatud arvuga.
• Seadke kaitsehoidikut (sädemesuunaja) ja kaitsekettaid periodiliselt peale nii, et kompenseeritakse lihvketaste kulumist. Hoidke vahekaugus nii väike kui võimalik.
• Vältige kokkupuudet töötava lihvkettaga.
• Ärge käitage jätke järelevalveta.
• Ärge kasutage seadet kunagi väärotstarbeliselt.
• Pöörake alati tähelepanu sellele, et seade on välja lülitatud, enne kui vörgupistiku pistikupessa pistate
• Lülitage alati esmalt seade sisse ja juhtige siis töödetail vastu lihvetast. Töstke töödetail pärast töötlemist eemale ja lülitage siis seade välja.
• Hoidke töödetaili alati tugevasti mölema käega kinni.
• Hoolitsege turvalise seisu eest.
• Laske lihvkettal / lihvketastel pärast metallide töötlemist täielikult seiskuda.
• Tömmake enne tööpause, enne köiki töid seadme kallal ja mittekasutuse korral alati vörgupistik pistikupesast välja.
• Käige seadmega ettevaatlikult ja hoolikalt ümber. Seade peab olema alati puhas, kuiv ja öli- ning määrdeainevaba.
• Olge alati tähelepanelik! Pidage oma tegevust alati silmas ja toimige alati möistlikult. Ärge kasutage mitte mingil juhul seadet, kui olete hajevil või tunnete ennast halvasti.
• Lihvkettaid tuleb ladustada nii, et need pole allutatud mehaanilistele kahjustustele ega keskkonnamõjudele.
• Ärge kasutage defektseid või deformeerunud lihvettaid.
• Kontrollige sageli sädemekaitsme seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugust võimalikult väikesena (mitte suurem kui 2mm).
• Kontrollige sageli tööriistaaluse seadistust ja seadke lihvketta ärakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugust võimalikult väikesena (mitte suurem kui 2mm).
• Kasutage ainult lihvkettaid, mille ava sobib täpselt topeltkäia völlile. Ärge kasutage liiga väikese avaga lihvkettaid.
• Ärge keerake ketaste mutreid üle.

• Ärge lihvige külma lihvkettaga. Laske lihvkettal enne töö algust üks minut tühikäigul töötada.

• Ärge lihvige lihvketta külgpindadega. Lihvige ainult laupkülje vastas.

• Ärge kandke jahutusvedelikku vahetult lihvkettale. Jahutusvedelik vöib lihvketta sidumisvöimet halvendada ja nii selle rivist väljalangemist pöhjustada.
• Sädemed võivad olla ohtlikud. Ärge lihvige süttimisvõimeliste gaaside või vedelike läheduses.
• Seiske seadme sisselülitamisel lihvketta küljel.
• Rihtige lihvetast ainult laupküljelt. Külgpindade vastas lihvimise tõttu või lihvetas turvaliseks kasutamiseks liiga öhukeseks muutuda.
• Lihvimine tekitab kuumust. Haarake töödetailist kinni alles siis, kui see on piisavalt maha jahtunud.
• Kasutage ainult selliseid lihvkettaid, mis on topeltkäial turvaliseks kasutamiseks ette nähtud. Ärge kasutage lihvketast, mille esitatud suurim joonkiirus on väiksem kui seadme pöördearvu andmed.

6. Tehnilised andmed

	bg 150 bg 200
Tarnekomplekt
	Topeltkäi bg 150/bg 200Kasutusjuhend
Tehnilised andmed
Ehituslikudmöödud PxLxKmm	385 x 240 x 280	440 x 280 x 340
Ketta ø max mm	150 200
Ketta ø minmm (pärastkulumist)	110 160
Ketta ava ø maxmm	12,7 15,88
Ketta laius mmvasakul/paremal	25
Lamp tüüp V/W	E14	12/10
Kaal kg	10,0 15,2
Ajam
Mootor V/Hz	230/50
Mootorl võimsusP1 W	370 S2/30min	550 S2/30min
Mootorl põördeary1/min	2850
Tootja jätab endale õiguse viia sisse tehnilisi muudatusi.

Sisselülituskestus:

Sisselülituskestus S2 30 min (lühiajaline režiim) tähendab, et mootorit tohib nimivõimsusega (370/550 W) koormata ainult andmesildil mainitud aja (30 min) vältel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jälle lähtetemperatuurile maha.

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused määrati vastavalt EN 61029.

Helirôhutase L _pA (bg 150)...... 82 dB(A)

Helirōhutase L _pA (bg 200)...... 86 dB(A)

Määramatus K_pA ......3 dB

Helivõimsustase L _WA (bg 150)...... 92 dB(A)

Helivõimsustase L _WA (bg 200)...... 96 dB(A)

Määramatus K_WA ......3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu. Võngete üldväärtused (kolme suuna vektorsumma) määratud vastavalt EN 61029.

Võnkeemissiooni väärtus a_h ≤ 2,5 ~m/s^2

Määramatus K = 1,5 m/s²

Hoiatus!

Esitatud vönkeemissiooni väärtus möödeti normeeritud kontrollmeetodi alusel ja seda saab kasutada ühe elektritööriista vördlemiseks teisega;

Võnkeemissiooni väärtus võib elektritööriista kasutamise ajal esitatud väärtusest erineda sõltuvalt laadist ja viisist, kuidas elektritööriista kasutatakse;

Esitatud vönkeemissiooni väärtust saab kasutada ka koormuse esmaseks hindamiseks.

Proovige hoida vibratsioonist tingitud koormus võimalikult väike.

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Vibratsioonikoormuse vähendamise näitlikeks meetmeteks on kinnaste kandmine tööriista kasutamisel ja tööaja piiramine.

Seejuures tuleb arvesse võtta käitustsükli kõiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning neid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

7. Montaaž

Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

Tömmake enne seadmel seadete teostamist vörgupistik välja.

Tõmmake enne kõiki hooldus- ja montaažitöid võrgupistik välja.

• Masin tuleb seisustabiilselt üles panna, st kruvige tööpingile vms kinni.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Lihvkettad peavad saama vabalt liikuda.
• Veenduge enne masina külgeühendamist, et tüü-bisildil esitatud andmed ühilduvad elektrivõrgu and-metega.

Ohutusjuhis! Ühendage seade külge alles siis, kui köik montaaži- ja häälestustööd on teostatud ning käsitsusjuhend ja ohutusjuhised on läbi loetud ning neist aru saadud.

Montaaž

Tööriista-alused (joon. 1/nr 4)

Kruvige tööriista alus (4) rihvelkruviga lihvketta kaitsme (6) külge.

Lihvketta ja tööriista aluse vahekaugus tuleb seadistada max 2 mm peale.

Sädemekaitse (joon. 2)

Kruvige sädemekaitse ristpeakruvi ja alusseibiga lihvketta kaitsme külge. Kaugus peaks olema lihvkettast max 2 mm.

Kaitseklaasid (joon. 3, joon. 4)

1. Monteerige kaitseklaas 2 ristpeakruviga M4, alusseibiga ja kuuskantmutriga pingutuspleki külge.
2. Hoidelook juhitakse pingutuspleki sisse ja pingutatakse M6 lapikpeakruvi, alusseibi ning mutriga kinni.
3. Kruvige terviklik moodul U-looga, kuuskantpoldi M8 ja alusseibiga lihvketta kaitsme külge.
   Kaitset saab individuaalselt seadistada nii, et kasutaja silmad on lihvimisprotseduuri ajal kaitstud.

8. Käsitsemine

Sisse-/väljalülitamine

• Sisselülitamiseks seadke sisse-/väljalüliti (8) positsi- ooni ON.
• Väljalülitamiseks seadke sisse-/väljalüliti (8) positsi- ooni Off.

Alustage lihvimist alles siis, kui seade on saavuta-nud oma maksimaalsed pöörded.

Tööjuhised

• Pidage silmas, et parimad tulemused saavutatakse töödetaili kerge survega vastu lihvetast, sest siis töötatakse konstantse pöördearvuga. Liiga tu-gev surve töödetailile pidurdab lihvetast või see seiskub, see koormab mootori üle ega too kaasa tööprotseduuri kiirenemist.
• Kinnitage väikesed töödetailid isikliku ohutuse tagamiseks alati kruustangidesse või pitskruvisse.

Lihvimine

• Pange töödetail töödetaili alusele (4) ja juhtige aeglaselt soovitud nurga alla lihvketta (3) juurde, kuni see seda puudutab.
• Optimaalse lihvimistulemuse saavutamiseks ja lihvketta (3) ühtlaseks ärakulutamiseks tuleks töödetaili lihvketta (3) vastas kergelt edasi-tagasi liigutada.
• Laske töödetailil alati aeg-ajalt maha jahtuda.

Tähelepanu!

Kui ketas peaks töötamisel kord blokeeruma, siis palun eemaldage töödetail ja oodake, kuni seade on saavutatud taas oma maksimaalsed pöörded.

Lihvketta vahetamine

TÄHELEPANU: Vältimaks topeltkäia kogemata käivitamist, tuleb enne lihvketta vahetamist seade alati välja lülitada (lüliti asend „0“) ja võrgupistik pistikupesast välja tömmata.

• Lõdvendage sädemekaitset ja kaitseklaasi ning tömmake võimalikult kaugele välja, kuid ärge demontee-rige.
• Lõdvendage tööriista alust ja tömmake võimalikult kaugele välja.
• Demonteerige poldid ja tömmake löpp-plaat maha.
• Võtke välimine äärik ja vana lihvketas maha, pange uus lihvketas peale.

Juhis

• Ärge eemaldage uue lihvketta külgedele paigaldatud kartongseibe, sest need toetavad äärikute kindlat haardumist lihvkettaga.
• Uurige uut lihvetast pragude ja teiste nähtavate kahjustuste suhtes ning utiliseerige vajaduse korral.
• Pange äärik ja mutrid taas peale.
• Ärge pingutage mutrit mutrivõtmega liiga tugevasti kinni, sest vastasel juhul võib lihvketas murduda.
• Monteerige löpp-plaat tagasi.
• Häälestage tööriista alus, sädemekaitse ja kaitseklaas vastavalt montaažijuhendile.

Lihvketta kaabits

Lihvketta kaabits on tööriist lihvketta tasandamiseks. Suruge kergelt vastu lihvketast - ilma sädemeid tekitamata. Liigutage kaabitsat külgsuunas üle kogu lihvketta laiuse.

⚠ Tähelepanu! Kandke alati kaitseprille

9. Puhastamine ja hooldus

⚠️ Hoiatus! Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vörgupistik välja!

Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori korpus tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Puhastage seadet vahetult pärast igakordset kasutamist.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

10. Elektriühenduss

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Elektriinstallatsiooni kallal tohib installatsioone, remonte ja hooldustöid teostada ainult spetsialist.

11. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplustest või vallavalitsusest järele!

12. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

Satura rādītājs:

Lappuse:

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õgused garantiile nimetatud vigade tõttu. õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tamija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
