BG150 - Trituratore SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice (tornio da molatura)
Marca	Scheppach
Modello	BG150
Dimensioni (L x l x h)	385 x 240 x 280 mm
Peso	10,0 kg
Alimentazione	230 V / 50 Hz
Potenza assorbita	370 W (S2 30 min)
Velocità di rotazione	2850 giri/min
Diametro delle mole	150 mm (max) / 110 mm (min dopo usura)
Larghezza delle mole	25 mm
Foratura delle mole	12,7 mm
Granulometria delle mole	Destra: grana 60, Sinistra: grana 36
Tipo di lampada	E14, 12 V / 10 W
Livello di pressione acustica	82 dB(A)
Livello di potenza acustica	92 dB(A)
Valore di emissione vibratoria	≤ 2,5 m/s²
Funzioni principali	Rettifica e lucidatura di metalli, plastica e altri materiali con mole adatte
Accessori inclusi	Schermo protettivo, parascintille, portautensile, lampada, recipiente per acqua di raffreddamento
Manutenzione e pulizia	Pulire con un panno umido e sapone; non utilizzare prodotti aggressivi
Sicurezza	Interruttore accensione/spegnimento, dispositivi di protezione, arresto automatico in caso di blocco
Pezzi di ricambio e riparabilità	Mole, schermi, parascintille disponibili; riparazioni da un elettricista qualificato
Informazioni generali	Uso non professionale; durata di funzionamento S2 30 min; conservazione tra 5 e 30°C

Domande frequenti - BG150 SCHEPPACH

Quali materiali posso lavorare con la smerigliatrice Scheppach BG150?

La BG150 è progettata per la rettifica e lucidatura di metalli, plastica e altri materiali, a condizione di utilizzare mole adatte. Non è adatta per materiali contenenti amianto.

Qual è la potenza del motore e la sua durata di funzionamento?

La potenza assorbita è di 370 W. Il motore funziona in regime S2 30 min, cioè può funzionare ininterrottamente per 30 minuti alla potenza nominale, dopodiché deve raffreddarsi.

Come cambiare le mole della BG150?

Scollegare l'apparecchio, rimuovere il parascintille e lo schermo protettivo, allentare il portautensile, rimuovere la piastra finale, togliere la flangia e la mola vecchia, posizionare la nuova mola conservando i dischi di cartone, rimontare la flangia e il dado serrando moderatamente, quindi regolare le protezioni.

Quale equipaggiamento di protezione devo indossare?

Indossare sempre occhiali protettivi, una maschera antipolvere, una protezione uditiva e guanti. In caso di lavori prolungati, utilizzare anche una cuffia antirumore.

Come regolare il parascintille e il portautensile?

La distanza tra la mola e il parascintille o il portautensile deve essere al massimo di 2 mm. Controllare e regolare regolarmente per compensare l'usura della mola.

Posso usare la BG150 all'aperto?

Sì, ma solo con un cavo di prolunga omologato per esterno e un interruttore differenziale di 30 mA massimo. Proteggere l'apparecchio dalla pioggia e dall'umidità.

Cosa fare se la mola si blocca?

Se la mola si blocca, rimuovere immediatamente il pezzo da lavorare e attendere che l'apparecchio raggiunga nuovamente la piena velocità prima di riprendere il lavoro. Una pressione eccessiva può causare il blocco.

Come pulire e mantenere la smerigliatrice?

Scollegare l'apparecchio, pulirlo con un panno umido e un po' di sapone delicato. Non utilizzare mai solventi o prodotti abrasivi. Tenere pulite le fessure di aerazione.

Dove posso trovare pezzi di ricambio per la BG150?

I pezzi originali sono disponibili presso il produttore Scheppach o un rivenditore autorizzato. Utilizzare solo pezzi consigliati per garantire la sicurezza.

Come conservare l'apparecchio quando non viene utilizzato?

Conservare la BG150 in un luogo asciutto, buio, al riparo dal gelo (tra 5 e 30°C) e fuori dalla portata dei bambini. Conservarla preferibilmente nell'imballaggio originale.

MANUALE UTENTE BG150 SCHEPPACH

Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/EU sui rifi uti di apparrecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile.

NL

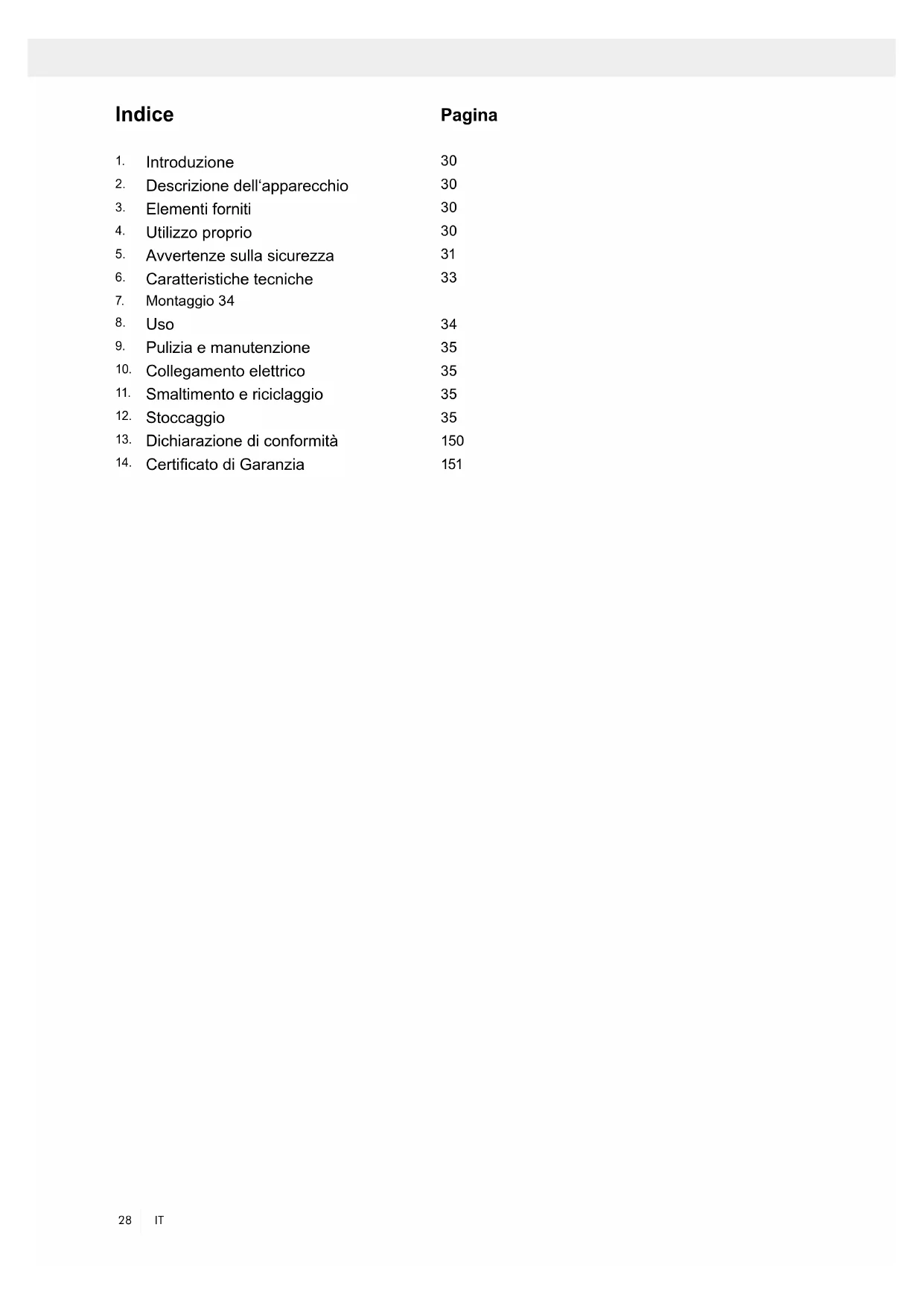

1. Introduzione 30
2. Descrizione dell'apparecchio 30
3. Elementi forniti 30
4. Utilizzo proprio 30
5. Avvertenze sulla sicurezza 31
6. Caratteristiche tecniche 33
7. Montaggio 34
8. Uso 34
9. Pulizia e manutenzione 35
10. Collegamento elettrico 35
11. Smaltimento e riciclaggio 35
12. Stoccaggio 35
13. Dichiarazione di conformità 150
14. Certificato di Garanzia 151

Spiegazione dei simboli sull'apparecchio

IT

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

IT

Portate cuffi e antirumore. L'effetto del rumore può causare la perdita dell'udito.

IT

Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

IT

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

1. Introduzione

Costruttore:

scheppach

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
• utilizzo non conforme,
• avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (Abb. 1)

Componenti della smerigliatrice da banco

1 Schermo protettivo
2 Parascintille
3 Mole (destra: grana 60, sinistra: grana 36)
4 Poggiapezzo
5 Lampada
6 Calotta di protezione
7 Foro per il montaggio sul banco
8 Interruttore generale (on/off)
9 Recipiente per il refrigerante

3. Elementi forniti

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-denza della garanzia.

⚠ Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi!

4. Uso conforme alla destinazione

La smerigliatrice da banco è uno strumento combinato per smerigliare e lucidare metalli, materie plastiche e altri materiali, utilizzando i corrispondenti dischi per smerigliatura.

La macchina è conforme alla vigente Direttiva Macchine CE.

• Osservare le norme di sicurezza, di lavoro e di manutenzione del Produttore nonché i dati tecnici.
• Osservare le norme vigenti per la prevenzione degli infortuni sul lavoro e tutte le altre regole di sicurezza.
• La macchina va usata, controllata e riparata esclusivamente da persone esperte, che siano pratiche dell'utensile e consapevoli dei pericoli connessivi. Qualsiasi modifica arbitraria apportata alla macchina esclude la responsabilità del Produttore per danni che ne conseguono.
• La macchina va usata esclusivamente con gli accessori e gli utensili originali del Produttore.
• L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

- Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Rischi residui

Anche se l'apparecchio viene usato in modo corretto non si possono escludere completamente determinati fattori di rischio residuo. Visto il funzionamento e la struttura dell'elettroutensile si possono presentare i seguenti punti:

• Contatto con il disco abrasivo nella zona non coperta.
• Parti di dischi abrasivi danneggiati scagliati all'ingiro.
• Pezzi da lavorare e loro frammenti scagliati all'ingiro.
• Danni all'udito se non si indossano le cuffie antirumore necessarie.
• Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
• Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
• Pericolo da corrente se non vengono usati collegamenti elettrici conformi alle normative.
• Pur avendo adottato misure precauzionali, possono esservi rischi residui non evidenti.
• I rischi residui si possono minimizzare osservando le Norme di sicurezza e le norme relative all'Uso conforme alla destinazione, nonché tutte le istruzioni d'uso.

5. Avvertenze sulla sicurezza

Attenzione! Con L'impiego di utensili elettrici e per prevenire contatti die corrente elettrica, ferimenti e pericolo di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggete e osservate queste avvertenze prima di usare l'apparecchio. Conservate le avvertenze di sicurezza in un luogo sicuro.

1. Tenga bene in ordine il Suo posto di lavoro.

- Disordine suo posto di lavoro comporta pericolo di incidenti.

2. Tenga conto delle condizioni ambientali.

- Non esponga utensili elettrici alla pioggia. Non utilizzi utensili elettrici in ambienti umidi o bagnati. Abbia cura di una buona illuminazione. Non utilizzi utensili elettrici nella vicinanza di liquidi infl ammabili o di gas.

3. Si salvaguardi da elettrifi cazione.

- Eviti contatti con oggetti con messa a terra, per es. tubi, termosifoni, forni, frigoriferi.

4. Tenga lontano i bambini!

- Non lasci toccare il cavo o l'utensile a terze persone, le tenga lontane dal campo di lavoro.

5. Conservi o Suoi utensili in modo sicuro.

- Utensili non in uso dovrebbero essere conservati in luoghi asciutti e sicuri ed in modo da non essere accessibili ai bambini.

6. Non sovraccarichi il Suo utensile.

- Lavorerà meglio e piu sicuro nell' ambito della potenza di targa.

7. Utilizzi l'utensile adatto.

- Non usi utensili deboli di potenza oppure accessori che richiedono potenza elevata. Non usi utensili per scopi e lavori per i quali essi non sono destinati, per es, non usi la sega circolare per abbattere alberi o tagliare rami.

8. Si vesta in modo adeguato.

- Non porti abiti larghi e gioielli. Essi potrebbero essere attirati da oggetti in movimento. Per lavori all'aria aperta si raccomanda di portare guanti in gomma e scarpe tali da non poter scivolare. Con capelli lunghi usare apposita rete.

9. Usi octhiali di sicurezza.

- Effetuando lavori che producono polvere, usi una maschera.

10. Allacciate il congegno di aspirazione polvere

- qualora si disponga di organi, a cui collegarvi i congegni di aspirazione polvere, verifi care che codesti siano stati allacciati e li si usi.

11. Eviti errati impieghi del cavo.

- Non sollevi l'utensile dalla parte del cavo e non lo utilizzi per staccare la spina dalla presa. Salvaguardi il cavo da elevate temperature, olio e spigoli taglienti.

12. Assicuri il manufatto.

- Utilizzi dispositivi di ploccaggio o una morsa per tenere fermo il manufatto. Esso così e assicurato meglio che con la Sua mano e offre la possibilità di lavorare con ambedue le mani.

13. Eviti posizioni malsicure.

- Abbia cura di trovarsi in posizione sicura e mantenga sempre l'equilibrio.

14. Curi attentamente i Suoi utensili.

- Per lavorare bene e sicuro mantenga i Suoi utensili ben affi lati e puliti. Segua le prescrizioni di assistenza e le indicazioni del cambio degli utensili di consumo. Controlli regolarmente il cavo ed in caso di danni, lo faccia sostituire da uno specialista riconosciuto. Controlli regolarmente i cavi di prolungamento e il sostituisca qualora danneggiati. Le impugnature devono essere asciutte e prive di olio e grasso.

15. Stacchi la spina dalla presa:

- Non utilizzando l'apparecchio, prima di effettuare riparazioni e cambio di utensili di consumo, per es. lame da sega, punte e comunque utensili di consumo.

16. Non lasci sull'apparecchio chiavi di servizio.

- Prima di mettere l'apparecchio in funzione, controlli che tutte ie chiavi ed utensili di aggiustamento siano state tolte.

17. Eviti avviamenti accidentali.

- Non avvicini all'interruttore utensili collegati alla rete elettrica. Allacciando l'appareccio alla rete elettrica, si assicuri che l'interruttore sia disinserito.

18. Cavi di prolungamento all'aria aperta.

- All'aria aperta utilizzi solo cavi di prolungamento appositamente ammessi e contrassegnati.

19. Stia sempre attento.

- Osservi il Suo lavoro. Sia regionevole, non usi l'apparecchio quando e distratto.

20. Controlli che l'utensile non sia danneggiato.

- Prima di usare l'apparecchio Lei deve controllare attentamente l'effi cienza e il perfetto funzionamento dei dispositivi di sicurezza e parti eventualmente danneggiate. Controlli il funzionalmento delle parti mobili, che non siano bloccate, che non vi siano parti rotte, se tutte le altre parti sono state montate in modo giuste e che tutte le altre condizioni che potrebbero infl uenzare il regolare funzionamento dell'apparecchio siano ottimali.

Dispositivi di sicurezza o parti danneggiate devono essere riparati o sostituiti a regola d'arte tramite un Centro Assistenza qualora nelle istruzioni d'uso non siano date indicazioni diverse. Interruttori danneggiati devono essere sostituiti da un Centro Assistenza. Non usi apparecchi con interruttore che non possa essere inserito e disinserito.

21. Attenzione.

- Per la Sua propria a sicurezza usi solo utensili o accessori riportati nelle istruzioni d'uso o offerti negli appositi cataloghi. L'uso di accessori o utensili di consumo diversi comunque non raccomandati nelle istruzioni d'uso o catalogo, possono signifi care per Lei pericolo di ferimento.

22. Far riparare gli utensili da personale qualificato.

- Questo apparecchio elettrico e conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persone qualificate usando parti di ricambio originali, altrimenti ne potrebbero derivare considerevoli danni per l'utilizzatore.

m Indicazioni di sicurezza specifiche per la smerigliatrice da banco

• Non entrare in contatto con il cavo di rete quando questo viene danneggiato o tranciato durante l'esercizio. Estrarre subito la spina di rete e poi fare riparare il dispositivo esclusivamente da un tecnico specializzato o dal servizio di assistenza competente.
• Non utilizzare il dispositivo quando è umido ed anche quando si trova in ambiente umido.
• Quando si lavora all'aperto collegare il dispositivo con un interruttore di sicurezza per correnti di guasto (FI), con massima corrente d'intervento di 30 mA. Utilizzare solo una prolunga ammessa per uso esterno.
• In caso di pericolo estrarre subito la spina dalla presa.
• Fare sempre passare il cavo lontano dal dispositivo passando da dietro.
• Pericolo d'incendio a causa di scintille volanti! Quando si smerigliano metalli si producono scintille volanti. Pertanto prestare la massima attenzione che nessuna persona sia messa in pericolo e che nessun materiale infiammabile si trovi nelle vicinanze dell'area di lavoro.

mAvviso! Vapori nocivi!

La lavorazione con polveri dannose /nocive costituisce un pericolo per la salute dell'operatore o per le persone che si trovano nelle vicinanze.

- Indossare occhiali di sicurezza, protezione per l'udito, maschera di protezione contro la polvere e calzature di sicurezza.

Pericolo di ustione!

• Il pezzo diventa caldo durante la smerigliatura. Non afferrarlo mai dalla parte in lavorazione e farlo raffreddare per un tempo sufficiente. Nel caso di lavori di smerigliatura prolungati, interrompere ripetutamente la lavorazione e far raffreddare il pezzo da lavorare, prima di continuare la smerigliatura. Non si deve oltrepassare un funzionamento continuo di 30 minuti.
• La macchina smerigliatrice è progettata per la rettifica di superfici di metallo asciutte. Il dispositivo deve essere utilizzato solo per smerigliatura a secco.
• Non devono essere lavorati materiali contenenti amianto. L'amianto è un materiale cancerogeno. Non utilizzare dischi per smerigliatura danneggiati.
• Utilizzare solo dischi per smerigliatura con specifiche che coincidono con quelle indicate sulla targhetta della macchina. La velocità di rotazione deve essere uguale o superiore al valore specificato.
• Regolare periodicamente il supporto di protezione (parascintille) e le lastre di protezione, in modo che l'usura dei dischi per smerigliatura sia uniforme. Mantenere la distanza il più ridotta possibile.
• Evitare il contatto con i dischi per smerigliatura in movimento.
  • Non lasciare il dispositivo incustodito.
• Non utilizzare mai il dispositivo per usi diversi dalla destinazione d'uso.
• Prestare sempre attenzione che il dispositivo sia spento prima di inserire la spina nella presa.
• Per prima cosa accendere il dispositivo e poi avvicinare il pezzo da lavorare al disco per smerigliatura. Dopo la lavorazione allontanare il pezzo da lavorare e poi spegnere il dispositivo.
• Tenere sempre il pezzo da lavorare con entrambe le mani.
• Fare in modo di avere una posizione stabile.
• Dopo la lavorazione dei metalli far arrestare completamente il/i disco/dischi per smerigliatura.
• Durante le pause di lavoro, prima di tutte le attività sul dispositivo e in caso di mancato utilizzo, estrarre sempre la spina dalla presa.
• Utilizzare il dispositivo con cautela ed attenzione. Il dispositivo deve essere pulito, asciutto e privo di oli o grassi.
• Siate sempre vigili! Prestare attenzione a cosa state facendo e procedere in modo ragionevole. Non utilizzate in nessun caso il dispositivo quando non siete concentrati o quando non vi sentite bene.
• I dischi per smerigliatura devono essere conservati in modo che non siano soggetti a danni o ad influssi dell'ambiente.

• Non usare mole difettose o deformate.
- Controllare spesso la regolazione del parascintille e regolarlo a seconda di quanto è consumata la mola. La distanza tra parascintille e mola deve essere possibilmente ridotta (non superiore a 2 mm).
- Controllare spesso la regolazione del poggiapezzo e regolarlo a seconda di quanto è consumata la mola. La distanza tra poggiapezzo e mola deve essere possibilmente ridotta (non superiore a 2 mm).
- Usare solo mole il cui foro va esattamente sull'albero della smerigliatrice. Non inserire sull'albero mole con un foro troppo piccolo.
- Non stringere eccessivamente il dado della mola.
- Non usare la mola a freddo. Far girare a vuoto la mo- la per un minuto prima di iniziare le operazioni di mo- latura.
- Non molare sulle superfici laterali della mola, bensì solo sul lato anteriore.
- Non applicare il refrigerante direttamente sulla mola. Il refrigerante può compromettere il potere legante della mola e portare quindi ad un suo scorretto funzionamento.
- Le scintille possono essere pericolose. Non usare la smerigliatrice in vicinanza di gas o liquidi infiammabili.
- Accendere l'apparecchio stando di lato della mola.
- Ravvivare la mola solo sul lato anteriore. Eseguendo la molatura sulle superfici laterali, la mola potrebbe diventare troppo sottile per garantire un uso sicuro.
- La molatura genera calore. Far raffreddare sufficientemente il pezzo prima di toccarlo.
- Usare solo mole adatte a garantire un uso sicuro con la smerigliatrice da banco. Non usare mole la cui velocità massima di rotazione è minore al numero di giri dell'utensile.

6. Dati tecnici

	bg 150 bg 200
Dotazione standard
	Smerigliatrice da banco bg 150/bg 200Istruzioni d'uso
Dati tecnici
Dimensioni d'ingombro LxPxA mmø mola mm, sinsitra/ destraø min. disco mm (a seguito di usura)ø foro mola mm	385 x 240 x 280 440 x 280 x 340
	150 200
	110 160
	12,7 15,88
Larghezza mola mm, sinsitra/destra	25
Lampada modello V/W	E14 12/10
Peso kg	10,0 15,2
Azionamento
Motore V/Hz	230/50
Potenza assorbita P1 W	370 S2/30min 550 S2/30min
Numero di giri 1/min	2850
Con riserva di modifiche tecniche!

Durata di inserimento

La durata di inserimento S2 di 30 min (esercizio breve) indica che il motore può essere sollecitato con la potenza nominale (370/550 W) in modo continuo solo per il periodo (30 min) riportato sulla targhetta delle caratteristiche tecniche. In caso contrario si riscalderebbe eccessivamente. Duran- te la pausa il motore si raffredda ritornando alla temperatura iniziale.

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 61029.

Livello di pressione acustica L _pA (bg 150)...82 dB(A)

Livello di pressione acustica L _pA (bg 200)....86 dB(A)

Incertezza K_pA .....3 dB

Livello di potenza acustica L_WA (bg 150).....92 dB(A)

Livello di potenza acustica L _WA .(bg 200)......96 dB(A)

Incertezza K_WA .....3 dB

Indossare una protezione per l'udito.

L'esposizione al rumore può provocare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma dei vettori in tre direzioni) misurati conformemente alla norma EN 61029.

Valore di emissione delle vibrazioni ah ≤ 2,5 m/s2

Incertezza K = 1,5 m/s2

Avviso!

Il valore di emissione indicato è stato misurato con una procedura di controllo standardizzato e, in funzione del modo in cui l'utensile elettrico è utilizzato, può variare e in casi eccezionali può essere superiore al valore indicato.

Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per eseguire il confronto di un utensile elettrico con un altro.

Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per una valutazione preliminare del deterioramento.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

- Utilizzate soltanto apparecchi in perfetto stato.

- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.

- Adattate il vostro modo di lavorare all'apparecchio.

• Non sovraccaricate l'apparecchio.

- Fate eventualmente controllare l'apparecchio.

- Spegnete l'apparecchio se non lo utilizzate.

- Esempi di misure da adottare per ridurre il carico di vibrazioni sono indossare i guanti durante l'uso dell'utensile e limitare le ore di lavoro. A tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro (per esempio, i tempi in cui l'elettroutensile rimane spento, e quelli in cui, è acceso, ma in assenza di carico).

7. Montaggio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi cazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di ogni impostazione all'utensile.

Staccare la spina di rete prima di tutti gli interventi di manutenzione e di montaggio.

• L'apparecchio deve venire installato in posizione stabile, cioè su di un banco di lavoro o su di un dispositivo simile.
• Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicurezza e le coperture.
• I dischi abrasivi devono potersi muovere liberamente.
• Prima di collegare la macchina verificare che i dati sulla targhetta corrispondano ai dati di rete.

AVVISO DI SICUREZZA!

Allacciare l'utensile solo dopo aver terminato tutte le operazioni di montaggio e di regolazione e dopo aver letto e compreso le istruzioni d'uso e le norme di sicurezza.

MONTAGGIO

Poggiapezzo (fig. 1 + 5 /n° 4)

Avvitare il poggiapezzo (4) alla calotta di protezione (6) con la manopola a crociera ed la rondella. Regolare la distanza tra mola e poggiapezzo su max. 2 mm.

Parascintille (Fig. 2)

Avvitare il parascintille alla calotta di protezione con la vite a croce e la rondella. La distanza tra parascintille e mola non deve essere superiore a 2 mm.

Schermi protettivi (Fig. 3 / Fig. 4)

1 Montare lo schermo protettivo alla piastra di bloccaggio usando 2 viti a croce M4, rondelle e dadi esagonali.
2 La staffa di supporto viene inserita nella piastra di bloccaggio e fissata con la vite a testa tonda larga M6, rondella e dado.
3 Avvitare l'unità completa alla calotta di protezione con staffa ad U, vite esagonale M6 e rondella.

Lo schermo è regolabile individualmente, in modo tale che gli occhi dell'utilizzatore siano protetti durante le operazioni di molatura.

8. Operazione

Interruttore ON/OFF

• Per accendere spostate l'interruttore ON/OFF (8) in posizione ON.
• Per spegnere portate l'interruttore ON/OFF (() in posizione OFF.

Dopo l'accensione, attendete che l'apparecchio raggiunga il numero massimo di giri. Iniziate a levigare solo in questo momento.

Istruzioni di lavoro

• Notare che i risultati migliori si ottengono con una pressione ridotta del pezzo da lavorare sul disco per smerigliatura, perché la lavorazione è eseguita con un numero di giri costante. Con una pressione più forte sul pezzo da lavorare il disco per smerigliatura frena o si arresta, ciò sovraccarica il motore e non consente un'accelerazione del ciclo di lavoro.
• Per la propria sicurezza personale è opportuno fissare sempre i pezzi da lavorare di piccole dimensioni con una morsa o un sergente a vite.

Levigatura

• Mettete il pezzo da lavorare sull'appoggio (4) e avvicinatelo lentamente nell'inclinazione desiderata al disco abrasivo (3) fino a toccarlo.
• Muovete il pezzo da lavorare avanti e indietro per ottenere un risultato di levigatura ottimale. Inoltre il disco abrasivo (3) verrà consumato in modo uniforme. Di tanto in tanto lasciate raffreddare il pezzo da lavorare.

Attenzione!

Se durante il lavoro il disco o il nastro abrasivo dovessero bloccarsi, togliete il pezzo da lavorare e aspettate fi no a quando l'apparecchio abbia di nuovo raggiunto il numero di giri massimo.

CAMBIO DELLA MOLA

ATTENZIONE: per evitare lesioni causate dall'avvio involontario della smerigliatrice, occorre sempre spegnerla (interruttore in posizione "0") e staccare la spina dalla presa prima di cambiare la mola.

• Allentare il parascintille e lo schermo protettivo, tirarli fuori il più possibile senza smontarli del tutto.
• Allentare il poggiapezzo e tirarlo fuori il più possibile.
• Svitare le viti e staccare la piastra terminale.
• Smontare la flangia esterna e la vecchia mola e montare la mola nuova.

AVVISO:

• Non staccare i dischi di cartone sui lati della nuova mola, poiché fanno si che la flangia aderisca in maniera sicura sulla mola.
• Controllare che la nuova mola non presenti spacchi o altri danni visibili; gettarla se necessario.
• Rimontare la flangia con il dado.
• Non stringere eccessivamente il dado con la chiave, poiché la mola potrebbe spaccarsi.
• Rimontare la piastra terminale.
• Regolare nuovamente il poggiapezzo, il parascintille e lo schermo protettivo come descritto nelle istruzioni per il montaggio.

Uso del ravvivamole

Il ravvivamole è uno strumento che serve a raddrizzare i dischi abrasivi.

- Premere leggermente il disco abrasivo senza creare scintille. Spostare il ravvivamole lateralmente su tutta la larghezza del disco.

⚠ Attenzione! Indossare sempre gli occhiali di sicurezza.

9. Pulizia e manutenzione

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

10. Collegamento elettrico

Il motore elettrico installato è pronto al funzionamento. Il collegamento è conforme alle norme VDE e DIN. Anche il collegamento alla rete nonché la prolunga dal cliente devono essere conformi a tali norme. Gli interventi di installazione, di riparazione e di manutenzione del dispositivo elettrico vanno effettuati da personale qualificato.

11. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

12. Stoccaggio e trasporto

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.

Inhoudsopgave:

pagina:

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'iacquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
