Producttype	Slijpmachine (bankslijpmachine)
Merk	Scheppach
Model	BG150
Afmetingen (L x B x H)	385 x 240 x 280 mm
Gewicht	10,0 kg
Voeding	230 V / 50 Hz
Opgenomen vermogen	370 W (S2 30 min)
Toerental	2850 omw/min
Diameter van de slijpschijven	150 mm (max) / 110 mm (min na slijtage)
Breedte van de slijpschijven	25 mm
Boring van de slijpschijven	12,7 mm
Korrelgrootte van de slijpschijven	Rechts: korrel 60, Links: korrel 36
Lamptype	E14, 12 V / 10 W
Geluidsdrukniveau	82 dB(A)
Geluidsvermogensniveau	92 dB(A)
Trillingsemissiewaarde	≤ 2,5 m/s²
Belangrijkste functies	Slijpen en polijsten van metalen, kunststoffen en andere materialen met geschikte slijpschijven
Inbegrepen uitrusting	Beschermscherm, vonkenvanger, gereedschapsteun, lamp, bak voor koelwater
Onderhoud en reiniging	Reinigen met een vochtige doek en zeep; geen agressieve producten gebruiken
Veiligheid	Aan/uit-schakelaar, beschermingsinrichtingen, automatische uitschakeling bij blokkering
Reserveonderdelen en repareerbaarheid	Slijpschijven, schermen, vonkenvangers verkrijgbaar; reparaties door een gekwalificeerde elektricien
Algemene informatie	Niet-professioneel gebruik; bedrijfsduur S2 30 min; opslag tussen 5 en 30°C

Veelgestelde vragen - BG150 SCHEPPACH

Welke materialen kan ik bewerken met de Scheppach BG150 slijpmachine?

De BG150 is ontworpen voor het slijpen en polijsten van metalen, kunststoffen en andere materialen, mits de juiste slijpschijven worden gebruikt. Het is niet geschikt voor materialen die asbest bevatten.

Wat is het motorvermogen en de bedrijfsduur?

Het opgenomen vermogen is 370 W. De motor werkt in S2 30 min-regime, dat wil zeggen dat hij continu 30 minuten op nominaal vermogen kan draaien, waarna hij moet afkoelen.

Hoe vervang ik de slijpschijven van de BG150?

Koppel het apparaat los, verwijder de vonkenvanger en het beschermscherm, draai de gereedschapsteun los, verwijder de eindplaat, de flens en de oude slijpschijf, plaats de nieuwe slijpschijf met behoud van de kartonnen schijven, monteer de flens en moer en draai deze matig vast, stel vervolgens de beschermingen bij.

Welke beschermingsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, stofmasker, gehoorbescherming en handschoenen. Bij langdurig werk ook een anti-geluidscasco.

Hoe stel ik de vonkenvanger en gereedschapsteun af?

De afstand tussen de slijpschijf en de vonkenvanger of gereedschapsteun mag maximaal 2 mm zijn. Controleer en stel regelmatig bij om slijtage van de schijf te compenseren.

Kan ik de BG150 buitenshuis gebruiken?

Ja, maar alleen met een goedgekeurd verlengsnoer voor buiten en een aardlekschakelaar van maximaal 30 mA. Bescherm het apparaat tegen regen en vocht.

Wat moet ik doen als de slijpschijf blokkeert?

Als de slijpschijf blokkeert, verwijder dan onmiddellijk het werkstuk en wacht tot het apparaat weer op volle snelheid is voordat u verder gaat. Te veel druk kan blokkering veroorzaken.

Hoe reinig en onderhoud ik de slijpmachine?

Koppel het apparaat los, reinig het met een vochtige doek en een beetje zachte zeep. Gebruik nooit oplosmiddelen of schurende producten. Houd de ventilatiesleuven schoon.

Waar kan ik reserveonderdelen voor de BG150 vinden?

Originele onderdelen zijn verkrijgbaar bij de fabrikant Scheppach of een erkende dealer. Gebruik alleen aanbevolen onderdelen om de veiligheid te waarborgen.

Hoe bewaar ik het apparaat wanneer het niet wordt gebruikt?

Bewaar de BG150 op een droge, donkere, vorstvrije plaats (tussen 5 en 30°C) en buiten bereik van kinderen. Bewaar hem bij voorkeur in de originele verpakking.

GEBRUIKSAANWIJZING BG150 SCHEPPACH

Allen voor EU-landen.

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar en recycle bedrijf dat voldoet aan de geldende milieu-eisen.

ES

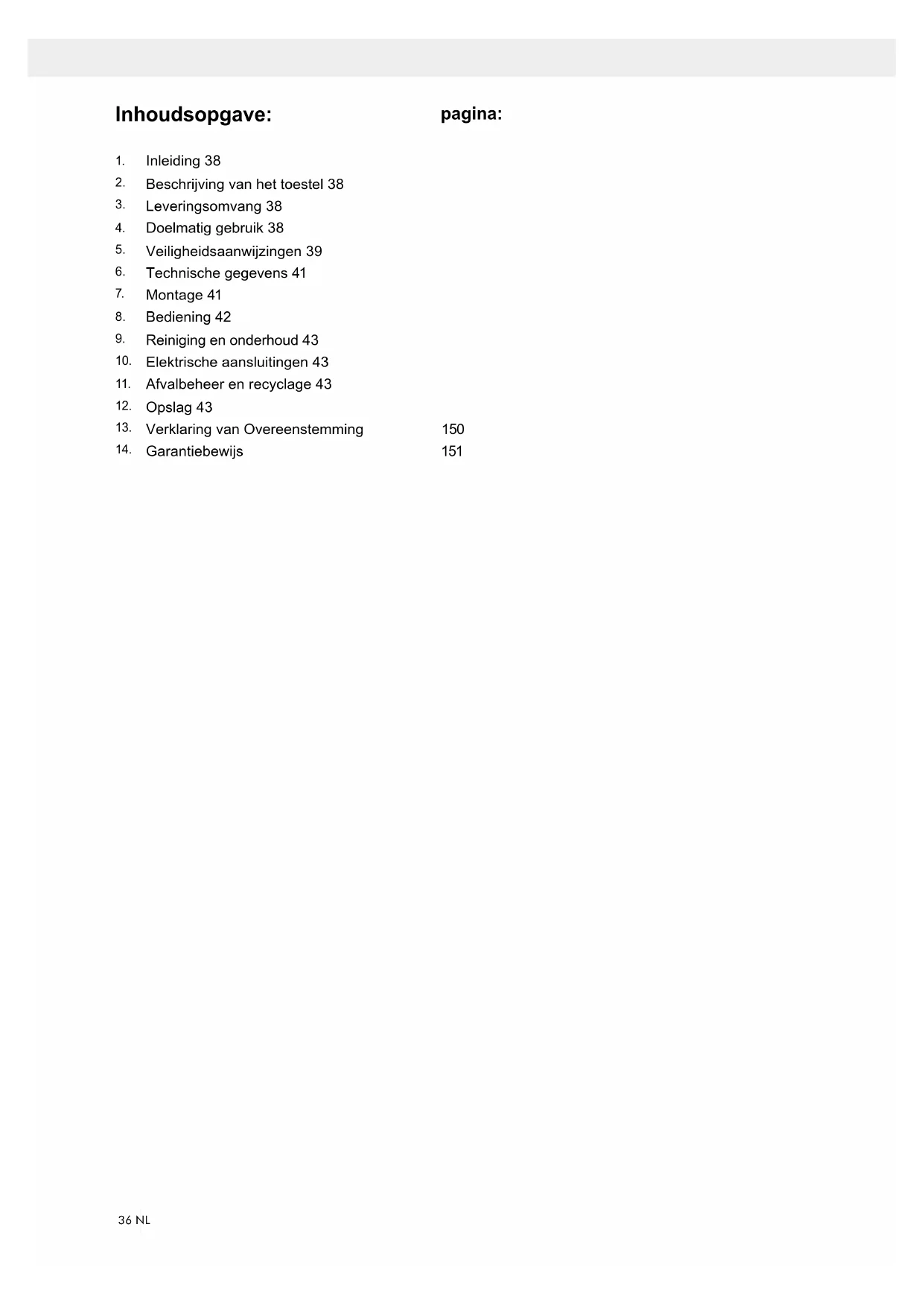

1. Inleiding 38
2. Beschrijving van het toestel 38
3. Leveringsomvang 38
4. Doelmatig gebruik 38
5. Veiligheidsaanwijzingen 39
6. Technische gegevens 41
7. Montage 41
8. Bediening 42
9. Reiniging en onderhoud 43
10. Elektrische aansluitingen 43
11. Afvalbeheer en recyclage 43

12. Opslag 43

13. Verklaring van Overeenstemming 150

14. Garantiebewijs 151

Verklaring van de symbolen op het toestel

NL

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

NL

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

NL

Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

NL

Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

1. Inleiding

FABRIKANT:

scheppach

Wij wensen U veei plezier en succes bij het werken met het nieuwe apparaat van scheppach.

WENK:

De fabrikant van dit apparaat stelt zich volgens de geldende wet op de produktaansprakelijkheid niet aansprakelijk voor door dit en aan dit apparaat ontstane schade bij:

• ondeskundige behandeling.
• het niet in acht nemen van de gebruiksaanwijzing.
• reparaties door derden, niet geautoriseerde vakmensen.
• inbouwen en vervangen van „niet originele scheppach reserveonderdelen“.
• gebruik dat niet „aan de voorschriften voldoet“.
• het uitvallen van de elektrische installatie, bij het niet in acht nemen van de elektrische voorschriften en VDEbepalingen 0100, DIN 57113 / VDE 0113.

Ons advies luidt:

Voor de montage en de ingebruikname eerst de geheie tekst van de gebruiksaanwijzing doorlezen.

Deze gebruiksaanwijzing dient ertoe om het u te vergemakkelijken, om uw machine te leren kennen en de reglementaire gebruiksmogelijkheden te benutten.

De gebruiksaanwijzing bevat belangrijke wenken over hoe u met de machine veilig, deskundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten spaart, uitvalstijden vermindert en de betrouwbaarheid en levensduur van de machine verhoogt.

Behalve de veiligheidsbepalingen in deze gebruiksaanwijzing moet u bovendien beslist de voor het gebruik van de machine geldende voorschriften van uw land in acht nemen.

De gebruiksaanwijzing moet steeds in de buurt van de machine liggen – in een plastic hoes ter bescherming tegen vuil en vochtigheid. Ze moet door al het bedienend personeel voor het begin van het werk gelezen en zorgvuldig opgevolgd worden.

Er mogen alleen maar personen aan de machine werken die in het gebruik van de machine zijn opgeleid en van de daarmee verbonden gevaren op de hoogte zijn gebracht. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruiksaanwijzing vermelde veiligheidswenken en de speciale voorschriften van uw land moeten de voor het gebruik van houtbewerkingsmachines algemeen erkende vaktechnische regels in acht worden genomen.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding en de veiligheidsvoorschriften.

2. Beschrijving van het toestel (fig. 1)

Bedieningselementen van uw dubbele slijpmachine

1 Beschermingsschijf
2 Vonkenvanger
3 Slijpschijven (rechts: korrelgrootte 60, links: korrelgrootte 36)
4 Materiaalsteun
5 Lamp
6 Beschermkap slijpschijf
7 Boorgat voor montage op de werktafel
8 Hoofdschakelaar (Aan/Uit)
9 Reservoir voor koelwater

3. Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpak-kings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

⚠ Let op!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen!

4. Beoogde toepassing

De dubbele slijper is een combi-apparaat voor het slijpen en polijsten van metalen, kunststoffen en andere materialen met gebruik van de overeenkomstige slijpschijven.

De machine voldoet aan de vigerende EG-machine- richtlijn.

• De veiligheids-, werk-en onderhoudsvoorschriften van de fabrikant en de in de technische gegevens aan- gegeven afmetingen moeten worden aangehouden.
• Ook de van toepassing zijnde ongevallenpreventievoorschriften en de overige, algemeen erkende veiligheidstechnische regels moeten worden nageleefd.
• Alleen ter zake kundige personen, die met de machine vertrouwd zijn en op de hoogte zijn van de potentiële gevaren, mogen haar gebruiken, onderhouden en repareren. Eigenmachtig aan de machine aangebrachte veranderingen sluiten aansprakelijkheid van de fabrikant voor daaruit voortkomende schade uit.
• Bij het gebruik van de machine zijn alleen originele accessoires en originele gereedschappen van de fabri-kant toegestaan. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

- Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Restrisico's

Ondanks een doelmatig gebruik kunnen bepaalde resterende risicofactoren niet volledig uit de weg worden geruimd. Wegens de constructie en de opbouw van de machine zouden zich de volgende punten kunnen voordoen:

• Contact met de slijpschijf in de niet afgedekte zone.
• Wegspringen van stukken van defecte slijpschijven.
• Wegspringen van werkstukken en werkstukdelen.
• Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer.
• Longletsels indien geen gepaste stofmasker wordt gedragen.
• Schade aan de gezondheid die voortvloeit uit handarm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onderhouden.
• Bij gebruik van elektrische bekabeling die niet aan de voorschriften voldoet, kunnen gevaren ontstaan ten gevolge van elektrische stroom.
• Verder kunnen ondanks alle getroffen voorzorgsmaatregelen toch restrisico's bestaan die niet voor de hand liggen.
• Restrisico's kunnen worden beperkt door het naleven van de veiligheidsaanwijzingen en de gebruikshandleiding als geheel, en door de machine alleen te gebruiken voor beoogde toepassingen.

5. Veiligheidsaanwijzingen

Veiligheidsinstructies

Attentie! Bij het gebruik van elektrische gereedschappen moeten tegen schok-, verwondingsen brandgevaar in principe steeds de volgende veiligheidsmaatregelen in acht worden genomen. Lees deze aanwijzingen en hou er rekening mee voordat u het toestel gebruikt en bewaar de veiligheidsinstructies goed.

1. Houdhet werkgebied op orde.

- Een wanordelijke werkomgeving leidt tot ongelukken.

2. Houdtrekening met omgevingsinvloeden.

- Laat elektrische gereedschappen niet in de re-gen liggen. Gebruik elektrische gereedschappen niet in een vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik elektrische gereedschappen niet in de buurt van brabdbare vloeistoffen of gassen.

3. Voorkom een elektrische schok.

- Vermijd lichaamskontakt met geaarde objekten, zoals metalen buizen, radiatoren. C. V. kachels, koelkasten enz.

4. Houdtkinderen uit de buurt.

- Laat andere personen niet aan gereedschap of snoer komen, houdtze weg van het werkgebied.

5. Berg het gereedschap veilig op.

- Niet in gebruik zijnde elektrische gereedschappen moeten in droge, afgesloten ruimten, buiten het bereik van kinderen bewaard worden.

6. Overbelast het gereedschap niet.

- Men werkt beter en veiliger binnen het aangegeven vermogensbereik.

7. Gebruik het juiste gereedschap.

- Gebruik geen machines met een te laag vermogen of voorzetapparatuur voor een te zware belasting. Gebruik de machines niet voor een doel of karwei, waarvoor zij niet bestremd zijn, bijv. gebruik geen handcirkelzaag voor het omzagen van bomen of snoeien van takken.

8. Draag geschikte werkkleding.

- Draag geen slobberende kleding of sieraden. Deze kunnen door de bewegende delen gegrepen worden. Bij het werken in de open lucht zijn rubber werkhandschoenen en schoenen met profi elzolen aan te bevelen. Draag bij lang haar enn haarnet.

9. Gebruik een veiligheidsbril.

- Gebruik ook een stofmasker bij stofverwekkende werkzaamheden.

10. Sluit de stofafzuiginrichting aan

- Als er installaties voor het aansluiten van stofaf zu- iginrichtingen voorhanden zijn, vergewis U zich dat deze aangesloten en gebruikt worden.

11. Gebruik het snoer niet verkeerd.

- Draag de machine niet aan het snoer en gebruik het snoer niet om de stekker uit het stopkontakt te trekken. Bescherm het snoer tegen hitte, olie en scherpe kanten.

12. Klem het werkstuk vast.

- Gebruik spanelementen of een bankschroef om het werkstuk vast te klemmen. Dit garandeert een veiligere klemming dan met de hand, bovendien kan men met twee handen werken.

13. Zorg voor een veilige houding.

- Vermijd een abnormale lichaamshouding en zorg voor een stabiel evenwicht.

14. Onderhoudthet gereedschap zorgvuldig.

- Houdthet gereedschap scherp en schoon om better en veiliger te kunnen werken. Volg de onderhoudsvoorschriften en de adviezen omtrent het verwisselen van gereedschappen op. Kontroleer regelmatig het snoer en laat dit bij beschadiging door een erkende vakman vernieuwen. Kontroleer regelmatig het verlengsnoer en vervang het indien het is beschadigd. Houdt de handgrepen droog en vrij van olie en vet.

15. Trek de stekker uit het stopkontakt.

- Als het apparaat niet in gebruik is, tijdens het onderhoudt en het verwisselen van gereedschappen, zoals, bijv. zaagbladen, boren en machinegereedschappen van welke soort dan ook.

16. Laat geen gereedschapsleutels op de machine zitten.

- Kontroleer voor het inschakelen of sleutels en andere hulpgereedschappen zijn verwijderd.

17. Voorkom het per ongeluk inschakelen.

- Draag geen aangesloten machines met de vinger aan de schakelaar. Kontroleer of de schakelaar bij aansluiting aan het lichtnet, uitgeschakeld staat.

18. Verlengsnoer bij het gebruik buiten.

- Gebruik buiten alleen voor dit doel goedgekeurde en overeenkomstig gekenmerkte verlengsnoeren.

19. Wees steeds opmerkzaam.

- Let steeds op het werk, ga met verstand te werk, gebruik de machine niet als men niet gekoncentreerd is.

20. Kontroleer het elektrisch gereedschap op beschadigingen.

- Voor het verdere gebruik van de machine moeten veiligheidsinrichtingen of beschadigde delen, zorgvuldig op een uitstekende en doelgerichte funktie, worden beproefd. Kontroleer of de funktie van de bewegende delen in orde is: of deze niet klemmen, of er geen delen gebroken zijn, of alle andere delen perfekt en juist zijn gemonteerd en of alle andere voorwaarden, die het funktioneren van het apparaat zouden kunnen beinvloeden, juist zijn.

Indien in de gebruiksaanwijzing niet anders is aangegeven, moeten beschadigde veiligheidsi richtingen en machinedelen, door een servicewerkplaats vakkundig worden gerepareerd of worden verwisseld.

Beschadigde schakelaars moeten door een servicewerkplaats worden vervangen. Gebruik geen apparatuur, waarvan de schakelaar niet aan-en uitschakeld kan worden.

21. Attentie!

- Gebruik in het belang van persoonlijke veiligheid, alleen toebehoren en hulpapparaten, die in de gebruiksaanwijzing of in de katalogus worden aanbevolen. Het gebruik van andere dan de vermelde toebehoren of hulpgereedschappen, kan verwondingsgevaar opleveren.

22. Reparaties mogen alleen door erkende repara- teurs worden uitgevoerd.

- Dit elektrisch gereedschap voldoet aan de betreffende veiligheidsvoorschriften. Ter voorkoming van ongevallen voor de gebruiker mogen reparaties alleen door vakkundig personeel worden uitgevoerd.

Apparaatspecifieke veiligheidsin- tructies voor dubbele slijper

• Raak het netsnoer niet aan als deze tijdens het gebruik wordt beschadigd of wordt doorgesneden. Trek direct het netsnoer los en laat het apparaat vervolgens aansluitend uitsluitend door een technicien of een erkend servicepunt repareren.
• Gebruik het apparaat niet als het vochtig is en ook niet in een vochtige omgeving.

• Als u werkzaamheden in de buitenlucht uitvoert, sluit u het apparaat aan op een aardlekschakelaar met maximaal 30 mA activeringsstroom. Gebruik uitsluitend een voor buitenshuis goedgekeurd verlengsnoer.

• Trek bij gevaar direct de stekker uit het stopcontact.

• Verwijder het netsnoer altijd via de achterzijde van het apparaat.
• Brandgevaar door vonken! Als u metalen slijpt ontstaan er vonken. Let er daarom absoluut op dat er geen personen in gevaar worden gebracht en er zich geen brandbare materialen in de nabijheid van het werkbereik bevinden.

⚠ Waarschuwing! Giftige dampen!

Het bewerken van schadelijke/giftige stoffen vormt een gevaar voor de gezondheid voor de persoon die het apparaat bedient of in de nabijheid van aanwezige personen.

• Draag altijd een veiligheidsbril, stofmasker en veiligheidshandschoenen. Gevaar voor brandwonden!

- Het werkstuk wordt tijdens het slijpen heet. Grijp het nooit vast aan het te bewerken punt en laat het voldoende afkoelen. Onderbreek met name bij langerdurende slijpwerkzaamheden altijd weer de bewerking en laat het werkstuk afkoelen voordat u verdergaat met het slijpen. Een continubedrijf van langer dan 30 minuten mag niet worden overschreden.

- De dubbele slijpmachine is geschikt voor droog vlakslijpen van metalen oppervlakken. Het apparaat mag uitsluitend worden gebruikt voor droogslijpen.

- Asbesthoudend materiaal mag niet worden bewerkt. Asbest wordt beschouwd als kankerverwekkend. Gebruik geen beschadigde slijpschijven.

- Gebruik uitsluitend slijpschijven waarvan de gegeven overeenkomen met het typebordje van de machine. De omloopsnelheid moet gelijk of groter zijn dan het aangegeven aantal.

- Stel de veiligheidshouder (vonkenscherm) en veiligheidsschijf regelmatig af zodat slijtage van de slijpschijven wordt gecompenseerd. Houd de afstand zo gering mogelijk.

- Vermijd aanraking met de draaiende slijpschijf.

- Gebruik het apparaat niet zonder toezicht.

- Gebruik het apparaat nooit voor andere doeleinden.

- Let altijd op dat het apparaat is uitgeschakeld, voordat u de stekker in het stopcontact steekt.

- Schakel altijd eerst het apparaat in en breng daarna pas het werkstuk tegen de slijpschijf. Hef na de bewerking het werkstuk op en schakel daarna pas het apparaat uit.

- Houd het werkstuk altijd goed met beide handen vast.

• Zorg voor een veilige stand.

- Laat de slijpschijf/slijpschijven na bewerking van metalen volledig tot stilstand komen.

- Trek bij werkonderbrekingen voor alle werkzaamheden aan het apparaat en bij niet gebruik altijd de stekker uit het stopcontact.

- Ga voorzichtig en zorgvuldig om met het apparaat. Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.

- Wees altijd alert! Let altijd op waar u mee bezig ben en ga verstandig te werk. Gebruik het apparaat in geen geval als u niet geconcentreerd bent of u niet goed voelt.

• Slijpschijven moeten dusdanig worden bewaard dat deze niet worden blootgesteld aan mechanische beschadigingen en schadelijke milieu-invloeden.
• Gebruik geen defecte of misvormde slijpstenen.
• Controleer veelvuldig de instelling van de vonkenvanger en stel hem afhankelijk van de afslijting van de slijpsteen bij. Houd de afstand tussen vonkenvanger en slijpschijf zo klein mogelijk (niet groter dan 2 mm).
• Controleer de materiaalsteun regelmatig en stel hem bij, afhankelijk van de afslijting van de slijpsteen. Houd de afstand tussen materiaalsteun en slijpschijf zo klein mogelijk (niet groter dan 2 mm).
• Gebruik alleen slijpschijven waarvan het asgat precies op de as van de dubbele slijpmachine past. Probeer niet, slijpschijven met een te klein asgat aan de as 'aan te passen'.
• Draai de schijfmoer niet over de kop.
• Slijp niet met een koude slijpschijf. Laat de slijpschijf voor begin van de werkzaamheden een minuut lang onbelast draaien.
• Gebruik de zijvlakken van de slijpschijf niet om te slijpen. Gebruik alleen de kopse kant (voorzijde).
• Breng koelmiddel niet direct op de slijpschijf op. Koelmiddel kan de bindingskrachten in de slijpschijf nadelig beïnvloeden en zo tot het afbrokkelen ervan leiden.
• Vonken kunnen gevaarlijk zijn. Slijp dus niet in de nabijheid van ontvlambare gassen of vloeistoffen.
• Stel u aan de zijkant van de slijpschijf op als u het apparaat inschakelt.
• Scherp alleen de kopse kant van de slijpschijf. Door slijpen aan de zijvlakken kan de slijpschijf te dun worden om nog veilig te kunnen worden gebruikt.
• Bij slijpen komt hitte vrij. Pak het werkstuk pas dan vast, als het voldoende is afgekoeld.

Gebruik alleen slijpschijven, die bedoeld zijn voor veilig gebruik op de dubbele slijpmachine. Gebruik geen slijpschijf, waarvan het aangegeven maximaal toerental lager is dan het aangegeven toerental van het apparaat.

De inschakelduur S2 30 min (kortstondig bedrijf) be- tekent dat de motor met het nominaal vermogen (370/550 W) enkel voor de tijd (30 min) vermeld op het kenplaatje voortdurend mag worden belast. Anders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspronkelijke temperatuur.

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 61029.

Geluidsdrukniveau L _pA (bg 150).... 82 dB(A)

Geluidsdrukniveau L _pA (bg 200).... 86 dB(A)

Onzekerheid K_pA 3 dB

Geluidsvermogen L_WA (bg 150).... 92 dB(A)

Geluidsvermogen L_WA (bg 200).... 96 dB(A)

Onzekerheid K_WA 3 dB

Draag een gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 61029.

Trillingsemissiewaarde ah ≤ 2,5 m/s2

Onzekerheid K = 1,5 m/s2

Waarschuwing!

De opgegeven trillingsemissiewaarde is gemeten volgens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrisch gereedschap wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De opgegeven trillingsemissiewaarde kan in vergelijking met elektrisch gereedschap met een andere worden gebruikt.

De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende evaluatie van de beperking.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
• Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt
• Voorbeelden van maatregelen om de belasting door trillingen te verminderen zijn: het dragen van handschoenen tijdens het gebruik van het gereedschap en de duur van de werktijd. Hierbij moeten alle onderdelen van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarin deze ingeschakeld is, maar onbelast draait).

7. Montage

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet al-vorens het gereedschap aan te sluiten.

Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Trek bij onderhouds- of montagewerkzaamheden altijd de stekker uit het stopcontact.

• De machine moet zo worden opgesteld dat hij veilig staat, d.w.z. hij moet op een werkbank of iets dergelijks worden vastgeschroefd.
• Vóór inbedrijfstelling moeten alle afdekkingen en veiligheidsinrichtingen naar behoren zijn gemonteerd.
• De slijpschijven moeten vrij kunnen draaien.
• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de netwerkgegevens.

VEILIGHEIDSAANWIJZING!

Sluit het apparaat pas dan op de stroomvoorziening aan, als alle montage-en afstelwerkzaamheden zijn voltooid en de gebruikshandleiding en veiligheidsinstructies gelezen en begrepen zijn.

MONTAGE

Materiaalsteun (fig. 1+ 5, nr. 4)

Schroef de materiaalsteun (4) met sterknop en borgring op de beschermkap (6) van de slijpschijf vast. De afstand tussen slijpschijf en materiaalsteun moet worden afgesteld op maximaal 2 mm.

Schroef de vonkenvanger met de kruiskopschroef en de volgring aan de slijpschijf vast. De afstand tot de slijpschijf mag maximaal 2 mm bedragen.

Beschermingsschijven (Fig. 3, Fig. 4)

1 Bevestig het veiligheidsglas met 2 kruiskopschroeven M4, volgringen en zeskantmoeren aan de klemplaat.
2 De beugel wordt in de klemplaat gestoken en met bol-kopschroef M6, volgring en moer vastgeklemd.
3 Schroef het geheel aan de beschermkap van de slijpschijf vast met behulp van U-beugel, zeskantschroef M6 en volgring.

Het schijfje is apart instelbaar, zodat de ogen van de gebruiker tijdens het slijpen beschermd zijn.

8. Bediening

Aan-/Uit-schakelaar

• Breng de AAN/UIT-schakelaar in stand ON om het toestel aan te zetten.
• Om het toestel uit te schakelen brengt u de AAN/ UIT-schakelaar in stand OFF.

Wacht na het aanzetten tot het gereedschap zijn maximum toerental heeft bereikt. Begin dan pas met het slijpen.

Werkinstructies

• Let op dat u met een geringe druk van het werkstuk op de slijpschijf de beste resultaten zal bereiken, aangezien dan met een constant toerental wordt gewerkt. Hoe hoger de druk op het werkstuk hoe meer de slijpschijf zal afremmen en tot stilstand komt.
  Hierdoor zal de motor overbelast raken en zullen de werkzaamheden eerder langer duren.

- Bescherm kleine werkstukken voor uw eigen veiligheid altijd met een bankschroef of een klem.

Slijpen

• Leg het werkstuk op de werkstuksteun (4) en breng het langzaam in de gewenste hoek naar de slijpschijf (3), tot het in contact komt met de schijf.
• Beweeg het werkstuk lichtjes heen en weer om een optimaal slijpresultaat te behalen. De slijpschijf (3) wordt op die manier bovendien gelijkmatig afgesleten. Laat het werkstuk tussendoor afkoelen.

Let op!

Als tijdens het werken de schijf of de schuurband blokke- ren, neem uw werkstuk dan weg en wacht tot het toestel zijn maximum toerental weer heeft bereikt.

Vervangen van de slijpschijf

LET OP: Om te voorkomen dat bij vervangen van de schijf of schijven letsel optreedt ten gevolge van onbedoeld starten van de dubbele slijpmachine, moet de machine vooraf altijd worden uitgeschakeld (schakelaar op '0') en de netstekker uit de contactdoos worden getrokken.

• Draai vonkenvanger en beschermingsschijf los en trek ze zo ver mogelijk naar buiten, laat ze echter aan de machine.
• Maak de materiaalsteun los en trek deze zo ver mogelijk naar buiten.
• Draai de schroeven eruit en verwijder de sluitplaat.
• Verwijder de buitenste flens en de oude slijpschijf, plaats de nieuwe slijpschijf.

LET OP:

• Laat de kartonnen schijven die zich aan de zijkanten van de nieuwe slijpschijf bevinden, zitten, deponeer ze niet bij het afval; deze ondersteunen namelijk de vaste grip van de flens op de slijpschijf.
• Controleer de nieuwe slijpschijf op scheuren en andere zichtbare beschadigingen en gebruik de schijf in voorkomende gevallen niet.
• Breng flens en moer weer aan.
• Trek de moer met behulp van een moersleutel niet té vast aan, daar de slijpschijf anders kan breken.
• Breng de sluitplaat weer aan.
• Breng materiaalsteun, vonkenvanger en beschermingsschijf opnieuw aan en stel ze af, volgens de aanwijzingen in de montagehandleiding.

Gebruik van het slijpschijf-gereedschap

Het slijpschijf-gereedschap is een hulpmiddel waarmee u slijpschijven kunt rechttrekken.

- Druk lichtjes tegen de slijpschijf – zonder dat er vonken ontstaan. Verplaats het gereedschap zijdelings over de hele breedte van de schijf.

⚠️ Let op! Draag altijd een veiligheidsbril.

9. Reiniging en onderhoud

Trek vóór alle schoonmaakwerkzaamhedenden de netstekker uit het stopcontact.

Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Onderhoud

In het toestel zijn er geen andere te onderhouden onderdelen.

10. Elektrische aansluitingen

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten.

De elektrische aansluiting voldoet aan de van toepassing zijnde VDE- en DIN-bepalingen.

Ook de door de klant gebruikte netaansluiting en de gebruikte verlengkabel moeten aan deze voorschriften voldoen.

Installatie-, reparatie- en onderhoudswerkzaamheden aan de elektrische installatie mogen alleen door een vakman worden uitgevoerd.

11. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

12. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegan- kelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

12 Nostipriniet detalu.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij

verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES

Zichtbare gebreken moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper elk recht op aanspraak voor dergelijke gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijke garantietermijn vanaf de aflevering bieden wij garantie door elk machineonderdeel, dat tijdens deze periode door materiaal- of productiefouten onbruikbaar zou worden, gratis te vervangen. Voor onderdelen die wij niet zelf

produceren, bieden wij enkel garantie in de mate die de toeleveranciers ons bieden. De kosten voor de plaatsing van de nieuwe onderdelen draagt de koper. Aanspraken voor wijzigingen, waardevermindering en overige schadeloosstelling zijn uitgesloten.
