LIETOŠANAS INSTRUKCIJA BG150 SCHEPPACH

Tikai attiecībā uz ES valstīm.

Neutilizëjiet elektriskas ierīces kopā ar sadzīves atkritumiem! levērojot Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un tās ieviešanu saskaņā ar nacionālo likumdošanu, elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc daļīti un jāatgriež videi draudzīgās pārstrādes vietās.

LT

Tik ES šalims.

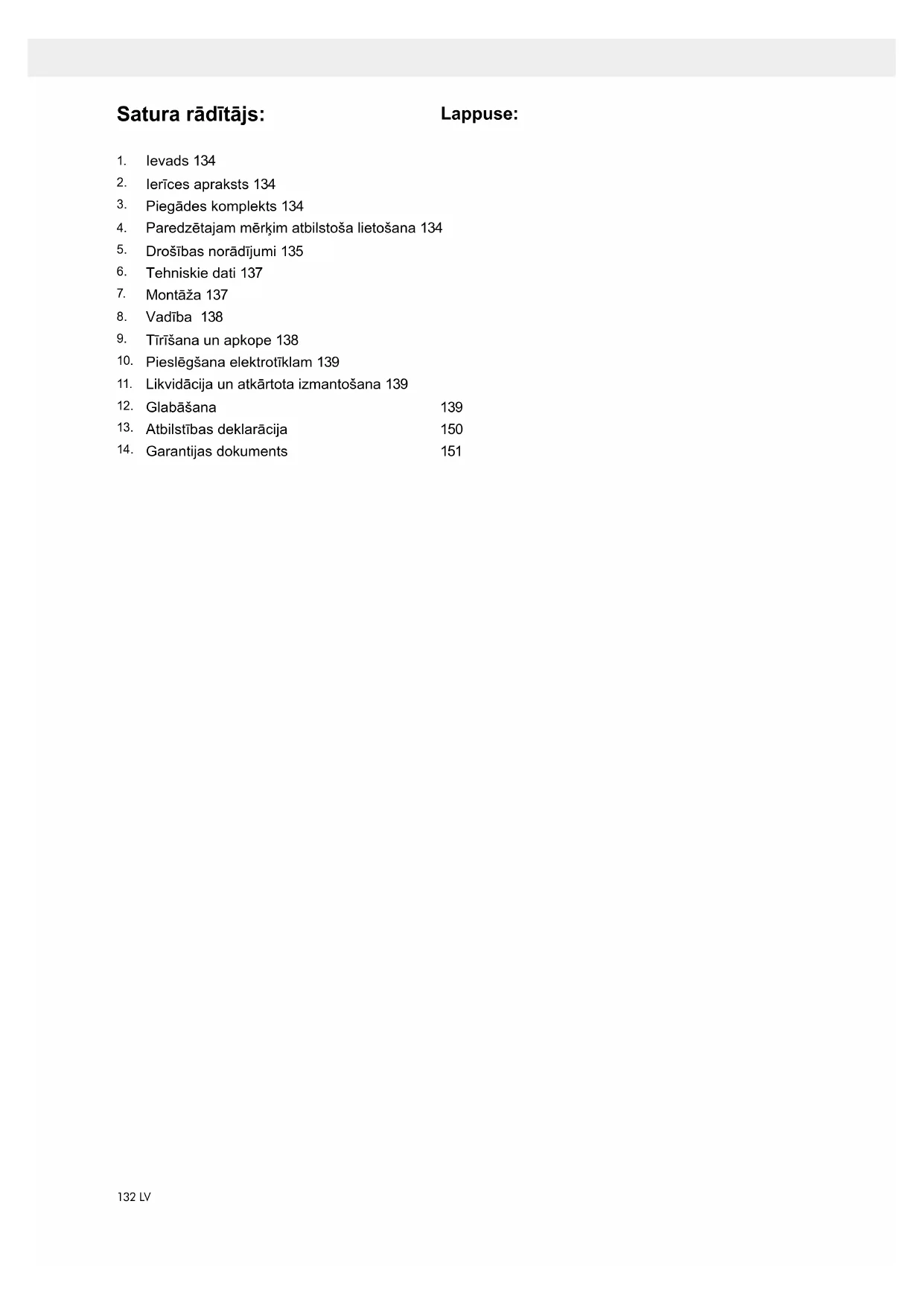

1. levads 134
2. lerīces apraksts 134
3. Piegādes komplekts 134
4. Paredzētajam mērķim atbilstoša lietošana 134
5. Drošības norādījumi 135
6. Tehniskie dati 137
7. Montāža 137
8. Vadība 138
9. Tīrīšana un apkope 138
10. Pieslēgšana elektrotīklam 139
11. Likvidācija un atkārtota izmantošana 139
12. Glabāšana 139
13. Atbilstības deklarācija 150
14. Garantijas dokuments 151

Simbolu, kas atrodas uz ierīces, skaidrojums

Brīdinājums - Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju

Lietojiet ausu aizsargus. Trokšnu iedarbība var izraisīt dzirdes zudumu.

Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!

Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.

1. levads

RAŽOTĀJS:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

NORĀDĪJUMS!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. att.)

Šīs divripu slīpmašīnas vadības elementi

1. Aizsargstikls
2. Dzirksteļu aizsargs
3. Slīpripa (grauda izmērs tiesības: 60, kreisais: 36)
4. Instrumenta balsts
5. Lampa
6. Slīpripas aizsargs
7. Darbgalda montāžas caurums
8. Galvenais slēdzis (ieslēgšana/izslēgšana)
9. Dzesēšanas škīdruma tvertne

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

UZMANĪBU!

lerīce un iepakojuma materiāls nav rotallietas! Bērni nedrikst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Paredzētajam mērķim atbilstoša lietošana

Divripu slīpmašīna ir kombinēta ierīce metālu, plastmasu un citu materiālu slīpēšanai un pulēšanai, izmantojot atbilstošas slīpripas.

lerīce atbilst šobrīd spēkā esošajai ES mašīnu Direktīvai.

• Stingri jäievëro ražotāja sniegtās drošības, lietošanas un apkopes instrukcijas, kā arī pēc kalibrēšanas norādītie tehniskie dati un izmēri.
• Stingri jāievēro arī atbilstošās darba drošības instrukcijas un citi vispārējie darba drošības organizācijas un tehniskie noteikumi.
• Ar ierīci drīkst strādāt, to apkopt vai remontēt, tikai atbilstoši sagatavotas personas, kuras ir iepazinušās ar ierīces darbību un informētas par iespējamajiem riskiem. Neatlauta ierīces pārveidošana noņem no ražotāja atbildību par šādas pārbūves rezultātā notikušajām bojājumu sekām.
• lerīci paredzēts lietot tikai ar ori̱ginālajām rezerves daļām un ražotāja ori̱ginālajiem instrumentiem.
• lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

- Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Atlikušie riski

Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• Pieskaršanās slīpripai nenosegtā zonā.
• Dalu izmete no bojātām slīpripām.
• Darba materiālu un to daju izmete.
• Dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi.
• Plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska.
• Veselības kaitējumi, kas izriet no delnu-roku vibrācijām, ja ierīci izmanto ilgāku laika posmu vai nepienācīgi vada un apkopj.
• Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.

5. Vispārējie drošības norādījumi

Uzmanību! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroierīces, ṁemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1 Uzturiet kārtībā savu darba vietu.
- Nekārtība darba vietā var izraisīt nelaimes gadījumus.
2 Nemiet vērā apkārtējās vides ietekmi
- Sargājiet elektroinstrumentus no lietus.
– Nelietojiet elektroinstrumentus mitrā vai slapjā vidē.
– Rūpējieties par labu darba vietas apgaismojumu.
– Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

3 Sargājiet sevi no iespējamā elektrošoka.

– Izvairieties pieskarties iezemētiem priekšmetiem (piemēram, caurulēm, radiatoriem, plītīm, leduss-kapjiem).

4 Nelaidiet klāt citas personas.

- Neļaujiet citām personām, jo īpaši bērniem, pieskarties elektroinstrumentam vai vadam. Nelaidiet klāt savai darba vietai šīs personas.

5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā.

- Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

6 Nepārslogojiet elektroinstrumentu. - Ar norādīto pieļaujamo jaudu varēsit strādāt labāk un drošāk.

7 Lietojiet pareizo elektroinstrumentu.

• Neizmantojiet mazjaudīgus elektroinstrumentus smagu darbu veikšanai.
  – Nelietojiet elektroinstrumentu tādiem mērķiem, kuriem tas nav paredzēts. Nelietojiet, piemēram, rokas ripzāgi, lai zāgētu zarus vai malkas paga-les.
• Neizmantojiet elektroinstrumentu malkas zāgēšanai.

8 Lietojiet piemērotu apgērbu.

– Nelietojiet platu apgērbu vai rotaslietas, ko var satvert ierīces kustīgās detaļas.
– Strādājot brīvā dabā, ieteicams izmantot neslīdošus apavus.
– Garus matus nosedziet ar matu tīkliņu.

9 Lietojiet aizsargaprīkojumu.

– Lietojiet aizsargbrilles.
- Veicot puteklainus darbus, lietojiet elpošanas masku.

10 Pieslēdziet putekļu nosūcēju.

– Ja ir pieejamas putekļu nosūcēja un uztvērēja pieslēgvietas, pārliecinieties, ka tās ir pieslēgtas un pareizi tiek lietotas.

11 Neizmantojiet vadu mērķiem, kuriem tas nav paredzēts.

– Neizmantojiet vadu, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet vadu no karstuma, eļjas un asām šķautnēm.

– Lietojiet iespīlēšanas mehānismus vai skrūvspīles, lai nostiprinātu detaļu. Tā to var noturēt drošāk nekā ar roku un ierīci ir iespējams lietot ar abām rokām.

13 Izvairieties no kermana nedabiska stāvokla.

– Nodrošiniet stabilu pozīciju un vienmēr saglabājiet līdzsvaru.

14 Rūpīgi kopiet instrumentus

– Uzturiet zāgēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk.
– levērojiet eljošanas un instrumentu nomaiņas norādījumus.
- Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā lieciet to salabot kompetentam speciālistam.
- Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.
– Rūpējieties, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar ellu un smērvielu.

16 Neatstājiet iespraustas instrumentu atslēgas.

- Pirms ieslēgšanas vienmēr pārbaudiet, vai ir noņemtas atslēgas un regulēšanas instrumenti.

17 Izvairieties no neuzraudzītas darbības sākšanas.

– Pārliecinieties, vai slēdzis, ievietojot kontaktdakšu kontaktligzdā, ir izslēgts.

18 Strādājot ārā, izmantojiet pagarinātājus.

- Brīvā dabā lietojiet tikai atļautos pagarinātājus ar atbilstīgiem apzīmējumiem.

19 Vienmēr esiet uzmanīgs.

- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.

20 Pārbaudiet, vai elektroinstruments nav bojāts.

- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaljas darbojas nevainojami un atbilstoši paredzētajam mērķim.

- Pārbaudiet, vai kustīgās detaļas darbojas nevainojami, neaizkeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

- Bojāti aizsargmehānismi un detaļas atbilstoši jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

- Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.

– Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

21 UZMANĪBU!

- Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku.

22 Elektroinstrumenta remontu uzticiet veikt kvalificētam elektrikim.

- Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektriķis, turklāt jāizmanto originālās rezerves daļas, citādi ar lietotāju var notikt ne-laimes gadījumi.

⚠ lerīcei raksturīgie drošības norādījumi, kas attiecas uz divripu slīpmašīnu

• Nepieskarieties tikla barošanas kabelim, ja tas ir bojāts vai nogriezts lietošanas laikā. Nekavējoties atvienojiet tikla kontaktspraudni un pēc tam uzticiet vienīgi speciālistam vai kompetentajam servisa centram veikt ierīces labošanu.
• Nelietojiet ierīci, ja tā ir mitra, un arī mitrā vidē.
• Ja darbojaties ārpus telpām, pievienojiet ierīci, izmantojot noplūdstrāvas aizsargslēdzi ar maksimāli 30 mA atkrišanas strāvu. Ārpus telpām izmantojiet tikai atļautu pagarinātāju.
• Bīstamības gadījumā nekavējoties atvienojiet tīkla kontaktspraudni no kontaktligzdas.
• Vienmēr vadiet tīkla barošanas kabeli uz aizmuguri prom no ierīces.
• Ugunsbīstamība, ko rada dzirksteļošana! Kad jūs slīpējat metālus, rodas dzirksteļošana. Tādēļ noteikti uzmaniet, lai personas netiktu apdraudētas, un aizdedzināmi materiāli neatrastos darba zonas tuvumā.

⚠️Brīdinājums! Indīgi tvaiki!

Kaitīgu / indīgu putekļu apstrāde nozīmē veselības kaitējumu operatoram un tuvumā esošām personām. Lietojiet aizsargbrilles, ausu aizsargus, putekļu aiz-sargmasku un aizsargcimdus.

Risks güt apdegumus!

Darba materiāls slīpēšanas laikā sakarst. Nekad nesatveriet to aiz apstrādājamās vietas un ľaujiet tai pietiekami atdzist. Tieši ilgāku slīpēšanas darbu

laikā arvien no jauna pārtrauciet apstrādi un laujiet darba materiālam atdzist, pirms turpināt

režimu, kas ilgst 30 minūtes.

• Divripu slīpmašīna ir izstrādāta sausai metāla virsmu plakanai slīpēšanai. lerīci drīkst izmantot tikai sausai slīpēšanai.
• Nedrīkst apstrādāt azbestu saturošu materiālu. Azbests ir uzskatāms par kancerogēnu. Neizmantojiet bojātas slīpripas.
• Izmantojiet tikai slīpripas, kuru dati sakrīt ar ierīces datu plāksnīti. Cirkulācijas ātrumam vajadzētu būt vienādam vai lielākam par norādīto skaitli.
• Periodiski pieregulējiet aizsarga turētāju (dzirksteļu novirzītāju) un aizsargstiklus tādā veidā, lai izlīdzinātu slīpripu nodilumu. Nodrošiniet iespējami mazu attālumu.
• Nepieļaujiet saskari ar darbojošos slīpripu.
• Nelietojiet ierīci bez uzraudzības.
• Nekad neizmantojiet ierīci citam nolūkam.
• Vienmēr uzmaniet, lai ierīce būtu izslēgta, pirms ievietojat tīkla kontaktspraudni kontaktligzdā.
• Vienmēr vispirms ieslēdziet ierīci un tad vadiet darba materiālu pret slīpripu. Pēc apstrādes noceliet darba materiālu un tad izslēdziet ierīci.
• Vienmēr stingri ar abām rokām noturiet darba materiālu.
• Nodrošiniet drošu pozīciju.
• Laujiet slīpripai pēc metālu apstrādes pilnīgi apstāties.
• Darba pārtraukumos, pirms jebkādu darbu veikšanas pie ierīces un ierīces nelietošanas laikā vienmēr atvi- enojiet kontaktspraudni no kontaktligzdas.
• Uzmanīgi un rūpīgi rīkojieties ar ierīci. Ierīcei vienmēr jābūt tīrai, sausai un nenotraipītai ar ellu vai smērvielu.
• Vienmēr esiet uzmanīgs! Vienmēr uzmaniet, ko darāt, un rīkojieties prātīgi. Nekādā ziņā nelietojiet ierīci, ja neesat koncentrējies vai jūtaties nevesels.
• Slīpripas jāuzglabā tādā veidā, lai tās nebūtu pakļautas mehāniskiem bojājumiem un kaitīgām apkārtējās vides iedarbībām.
• Neizmantojiet bojātas vai deformētas slīpripas.
• Bieži pārbaudiet dzirksteļu aizsarga iestatījumu un atbilstoši pieregulējiet slīpripas nolietojumam. Nodrošiniet iespējami mazu attālumu starp dzirksteļu aizsargu un slīpripu (ne lielāku par 2 mm).
• Bieži pārbaudiet instrumenta balsta iestatījumu un atbilstošo pieregulējiet slīpripas nolietojumam. Nodrošiniet iespējami mazu attālumu starp dzirksteļu aizsargu un slīpripu (ne lielāku par 2 mm).
• Izmantojiet tikai slīpripas, kuru caurums precīzi iederas uz divripu slīpmašīnas vārpstas. Neizmantojiet slīpripas ar pārāk mazu caurumu.
• Pārmērīgi nepiegrieziet ripas uzgriezni.

• Neslīpējiet ar aukstu slīpripu. Laujiet slīpripai pirms darba sākuma darboties vienu minūti tukšgaitā.

• Neslīpējiet gar slīpripas sānu virsmām. Slīpējiet tikai priekšpusē.

• Neuzklājiet dzesēšanas līdzekli tieši uz slīpripas. Dzesēšanas līdzeklis var negatīvi ietekmēt slīpripas saistes stiprību un tādējādi radīt atteici.
• Dzirksteles var būt bīstamas. Neslīpējiet viegli uzliesmojošu gāzu vai šķidrumu tuvumā.
• leslēdzot ierīci stāviet sānus no slīpripas.
• Pieslīpējiet slīpripu tikai priekšpusē. Slīpējot pie sānu virsmām, slīpripa var klūt pārāk plāna drošai lietošanai.
• Slīpēšana rada karstumu. Pieskarieties pie darba materiāla tikai tad, kad tas ir pietiekami atdzisi.
• Izmantojiet tikai tādas slīpripas, kas ir izstrādātas drošai lietošanai uz divripu slīpmašīnas. Neizmanto-jiet slīpripu, kuras norādītais maksimālais cirkulācijas ātrums ir mazāks par ierīces apgriezienu skaitu norādi.

6. Tehniskie dati

	bg 150 bg 200
Piegādes komplektācija
	Divripu slīpmašīna bg 150/bg 200Lietošanas instrukcija
Tehniskie dat
Konstruktīvie izmēri GxPxA mm	385 x 240 x 280	40 x 280 x 340
Maks. ripas ø mm	150 200
Min. ripas ø mm (pēc nolietojuma)	110 160
Maks. ripas cauruma ø mm	12,7 15,88
Ripas platums mm krelsajā/labajā pusē	25
Lampas tips V/W	E14	12/10
Svars kg	10,0 15,2
Piedziņa
Motors V/Hz	230/50
Motora jauda P1 W	370 S2/30min	550 S2/30min
Motora apgriezienu skaits 1/min	2850
Tehniskā specifikācija var tikt mainīta!

leslēgšanas ilgums:

leslēgšanas ilgums S2 30 min (īslaicīgs režīms) liecina, ka motoru drīkst nepārtraukti noslogot ar nominālo jaudu (370/550 W) tikai datu plāksnītē norādīto laiku (30 min). Pretējā gadījumā tas nepieļaujami sasil-tu. Pārtraukuma laikā motors atdziest atkal līdz savai sākuma temperatūrai.

Troksnis un vibrācija

Trokšna un vibrācijas parametri noteikti atbilstoši standarta EN 61029 prasībām.

Skañas spiediena līmenis L _pA (bg 150)...... 82 dB(A)

Skañas spiediena līmenis L _pA (bg 200)...... 86 dB(A)

Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 61029 prasībām.

Vibrācijas emisijas vērtība a_h ≤ 2,5 m/s ^2

Kjūda K = 1,5 m/s²

Bridinājums!

Norādītā vibrācijas emisijas vērtība ir mērīta saskaṇā ar standartizētu pārbaudes metodi un to var izmantot elektroierīces salīdzināšanai ar citām ierīcēm.

Norādīto vibrācijas emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.

Vibrācijas emisijas vērtība var atškirties no norādītās vērtības elektroierīces faktiskajā izmantojumā atkarībā elektroierīces izmantošanas veida.

Mēginiet, cik vien iespējams, noturēt pēc iespējas mazāku vibrāciju radīto slodzi.

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Piemēram, vibrācijas slodzi var mazināt, ierīces lietošanas laikā valkājot cimdus un ierobežojot darba laiku ar darbarīku. Turklāt jāievēro visas ekspluatācijas cikla daļas (piemēram, laiki, kuros elektroierīce tiek izslēgta, un tādas, kad tā ir ieslēgta, bet darbojas bez slodzes).

7. Montāža

Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotikla parametriem.

Vienmēr atvienojiet tikla kontaktspraudni, pirms veicat ierīces iestatījumus.

Pirms jebkādiem apkopes un montāzas darbiem at-vienojiet tīkla kontaktspraudni.

• lerīce stabili jāuzstāda, t.i., pieskrūvējot to uz darbgalda u. tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
• Slīpripām jāspēj brīvi griezties.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

Drošības norādījums! Pievienojiet ierīci tikai tad, kad ir pabeigti visi montāžas un regulēšanas darbi, bija izlasīta un izprasta lietošanas instrukcija un drošības norādījumi.

Montāža

Attālums starp slīpripu un instrumenta balstu jānoregulē maks. 2 mm.

Dzirksteļu aizsargs (2. att.)

Pieskrūvējiet dzirksteļu aizsargu pie slīpripas aizsarga, izmantojot skrūvi ar krustveida rievu un paplāksni.

Attālumam līdz slīpripai vajadzētu būt maks. 2 mm.

Aizsargstikli (3. att., 4. att.)

1. Uzstādiet aizsargstiklu pie piespiedējplāksnes, izman-tojot 2 skrūves ar krustveida rievu M4, paplāksnēm un sešstūra uzgriežņiem.
2. Stiprinājuma skavu ievada piespiedējplāksnē un iespiež, izmantojot skrūvi ar pusapaļu plakanu galvu M6 ar paplāksni un uzgriezni.
3. Pieskrūvējiet visu bloku pie slīpripas aizsarga, izmantojot U-veida skavu, sešstūrgalvas skrūvi M8 un paplāksni.

Aizsargs ir individuāli noregulējams, lai lietotāja acis būtu aizsargātas slīpēšanas procesa laikā.

8. Vadība

leslēgšana/izslēgšana

• Lai ieslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (8) pozīcijā „ON“.
• Lai izslēgtu, pārvietojiet ieslēgšanas/izslēgšanas slēdzi (8) pozīcijā „Off“.

Sāciet slīpēšanu tikai tad, kad ierīce ir sasniegusi maksimālo apgriezienu skaitu.

Darba norādījumi

• levērojiet, ka ar darba materiāla nelielu spiedienu uz slīpripu panāk vislabākos rezultātus, jo tādā gadījumā darbojas ar nemainīgu apgriezienu skaitu. Pārāk spēcīgs spiediens uz darba materiālu palēnina slīpripu vai apstādina to, tas pārslogo motoru un nepaātrina darba procesu.
• Jūsu drošībai vienmēr nostipriniet darba materiālus ar skrūvspīlēm vai līmspīlēm.

Slīpēšana

• Uzlieciet darba materiāla balstu (4) un lēnām pievirziet vajadzīgajā leŋkī pie slīpripas (3), līdz tas pieskaras pie slīpripas.
• Lai iegūtu optimālu slīpēšanas rezultātu un vienmērīgi nolietotu slīpripu (3), darba materiālu vajadzētu mazliet pavirzīt šurpu turpu pie slīpripas (3).
• Arvien no jauna Jaujiet darba materiālam atdzist.

levērībai!

Ja darba laikā ripa nosprostojas, noņemiet darba materiālu un nogaidiet, līdz ierīce sasniedz savu maksimālo apgriezienu skaitu.

SLIPRIPAS MAINA

NORĀDĪJUMS! Lai novērstu savainojumus, ko ra- da nejauši iedarbināta slīpripa, pirms slīpripas maiņas ierīce vienmēr jāizslēdz (slēdža stāvoklis pozīcijā „0“) un jāatvieno tīkla kontaktspraudnis no kontaktligzdas.

• Palaidiet valīgāk dzirksteļu aizsargu un aizsargstiklu un iespējami tālu izvelciet ārā, taču nenomontējiet.
• Palaidiet valjīgāk instrumenta balstu un iespējami tālu izvelciet ārā.
• Nomontējiet skrūves un nonemiet gala plāksni.
• Noņemiet ārējo atloku un veco slīpripu, uzlieciet jaunu slīpripu.

Norādījums!

• Nenonemiet no jaunās slīpripas sāniem piestiprinātos kartona diskus, jo tie atbalsta atloku drošu saheri pret slīpripu.
• Pārbaudiet, vai jaunajai slīpripai nav plaisu vai citu redzamu bojājumu un, ja nepieciešams, to utilizējiet.
• Uzlieciet atpakal atloku un uzgriezni.
• Pievelciet uzgriezni ne pārāk stingri ar uzgriežņu atslēgu, jo citādi slīpripa var saplīst.
• Uzstādiet atpakal gala plāksni.
• Atkārtoti noregulējiet instrumenta balstu, dzirksteļu aizsargu un aizsargstiklu saskaņā ar montāžas instrukciju.

Slīpripas nonemšanas ierīce

Slīpripas noņemšanas ierīce ir instruments slīpripas izlīdzināšanai.

Viegli spiediet pret slīpripu, neradot dzirksteles.

Pārvietojiet noņemšanas ierīci uz sāniem visā slīpripas platumā.

⚠️ levērībai! Vienmēr lietojiet aizsargbrilles

9. Tīrīšana un apkope

⚠ Brīdinājums! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu!

Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekliem un nefīrumiem. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Tīriet ierīci uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas dajas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

Apkope

lerīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

10. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrofīkla pieslēgumam un izman-totajam pagarinātājam jāatbilst šiem noteikumiem. Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālists.

11. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C. Glabājiet elektroinstrumentu originālajā iepakojumā.

Turinys:

Puslapis:

Acimredzami defekti ir jäpaziņo 8 dienu laikā no preces saņemšanas. Pretėjā gadījumā pircėja tiesības pieprasīt atīlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircėjs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam

tikai gadijumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
