Typ produktu	Bruska (stolní bruska)
Značka	Scheppach
Model	BG150
Rozměry (D x Š x V)	385 x 240 x 280 mm
Hmotnost	10,0 kg
Napájení	230 V / 50 Hz
Příkon	370 W (S2 30 min)
Otáčky	2850 ot/min
Průměr brusných kotoučů	150 mm (max) / 110 mm (min po opotřebení)
Šířka brusných kotoučů	25 mm
Průměr otvoru brusných kotoučů	12,7 mm
Zrnitost brusných kotoučů	Pravý: zrno 60, Levý: zrno 36
Typ lampy	E14, 12 V / 10 W
Hladina akustického tlaku	82 dB(A)
Hladina akustického výkonu	92 dB(A)
Hodnota vibrací	≤ 2,5 m/s²
Hlavní funkce	Broušení a leštění kovů, plastů a dalších materiálů s vhodnými brusnými kotouči
Součástí balení	Ochranný štít, jiskrový kryt, opěrka nástroje, lampa, nádoba na chladicí vodu
Údržba a čištění	Čistěte vlhkým hadříkem a mýdlem; nepoužívejte agresivní prostředky
Bezpečnost	Vypínač zapnutí/vypnutí, ochranná zařízení, automatické zastavení při zablokování
Náhradní díly a opravitelnost	Brusné kotouče, štíty, jiskrové kryty k dispozici; opravy provádí kvalifikovaný elektrikář
Obecné informace	Neprofesionální použití; doba provozu S2 30 min; skladování mezi 5 a 30 °C

Často kladené otázky - BG150 SCHEPPACH

Jaké materiály lze obrábět bruskou Scheppach BG150?

BG150 je určena pro broušení a leštění kovů, plastů a dalších materiálů za předpokladu použití vhodných brusných kotoučů. Není vhodná pro materiály obsahující azbest.

Jaký je výkon motoru a jeho doba provozu?

Příkon je 370 W. Motor pracuje v režimu S2 30 min, to znamená, že může nepřetržitě pracovat po dobu 30 minut při jmenovitém výkonu, poté musí vychladnout.

Jak vyměnit brusné kotouče u BG150?

Odpojte přístroj, odstraňte jiskrový kryt a ochranný štít, povolte opěrku nástroje, sejměte koncovou desku, vyjměte přírubu a starý brusný kotouč, nasaďte nový brusný kotouč se zachováním papírových kotoučů, namontujte zpět přírubu a matici lehkým dotažením, poté seřiďte ochrany.

Jaké ochranné pomůcky musím nosit?

Vždy noste ochranné brýle, protiprachovou masku, chrániče sluchu a rukavice. Při delší práci používejte také protihlukovou přilbu.

Jak nastavit jiskrový kryt a opěrku nástroje?

Vzdálenost mezi brusným kotoučem a jiskrovým krytem nebo opěrkou nástroje musí být maximálně 2 mm. Pravidelně kontrolujte a seřizujte, abyste kompenzovali opotřebení brusného kotouče.

Mohu používat BG150 venku?

Ano, ale pouze s prodlužovacím kabelem schváleným pro venkovní použití a proudovým chráničem do 30 mA. Chraňte přístroj před deštěm a vlhkostí.

Co dělat, když se brusný kotouč zablokuje?

Pokud se kotouč zablokuje, okamžitě vyjměte obrobek a počkejte, až přístroj znovu dosáhne plné rychlosti, než budete pokračovat. Příliš velký tlak může způsobit zablokování.

Jak čistit a udržovat brusku?

Odpojte přístroj, čistěte jej vlhkým hadříkem a trochou jemného mýdla. Nikdy nepoužívejte rozpouštědla nebo abrazivní prostředky. Udržujte ventilační otvory čisté.

Kde najdu náhradní díly pro BG150?

Originální díly jsou k dispozici u výrobce Scheppach nebo u autorizovaného prodejce. Používejte pouze doporučené díly pro zajištění bezpečnosti.

Jak skladovat přístroj, když se nepoužívá?

Skladujte BG150 na suchém, tmavém místě chráněném před mrazem (mezi 5 a 30 °C) a mimo dosah dětí. Pokud možno uchovávejte v původním obalu.

NÁVOD K OBSLUZE BG150 SCHEPPACH

Elektrické náradi nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zarizeními a odpovídajících ustanovení právnich predpisú jednotlivých zemí se použitá elektrická náradi musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

PL

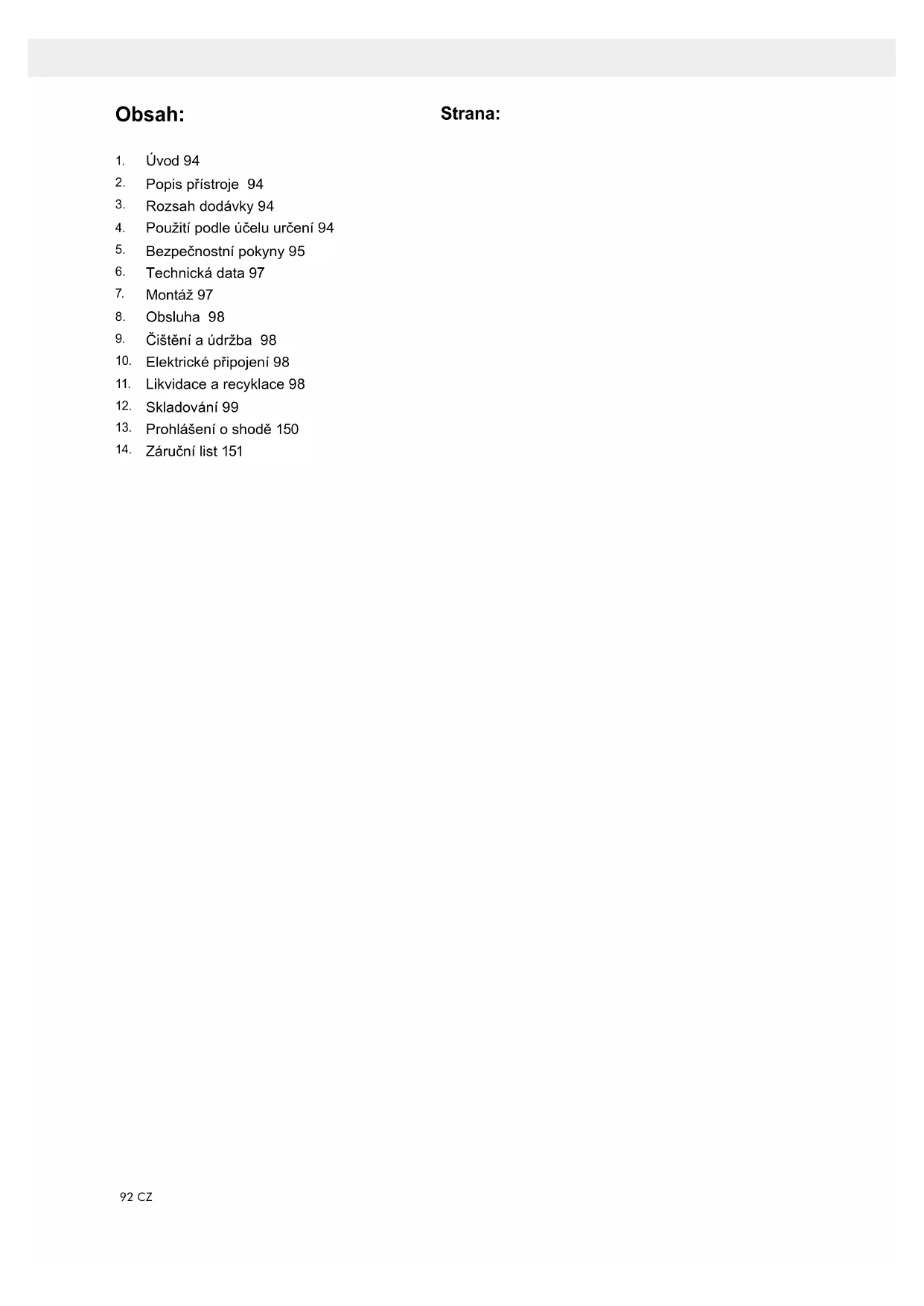

1. Úvod 94
2. Popis přístroje 94
3. Rozsah dodávky 94
4. Použití podle účelu určení 94
5. Bezpečnostní pokyny 95
6. Technická data 97
7. Montáž 97
8. Obsluha 98
9. Čištění a údržba 98
10. Elektrické připojení 98
11. Likvidace a recyklace 98
12. Skladování 99
13. Prohlášení o shodě 150
14. Záruční list 151

Strana:

Vysvětlení symbolů na přístroji

Varování - Ke snížení rizika zranění si přečíst návod k obsluze

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu..

Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!

Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.

1. Úvod

VÝROBCE:

scheppach

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

DOPORUČUJEME:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Vedle bezpečnostních pokynů, které jsou obsaženy v návodu k obsluze, a zvláštních předpisů vaší země je při provozu konstrukčně stejných přístrojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr.1)

Poznejte vaši stolní brusku

1 Oční chránítko
2 Kryt proti jiskrám
3 Brusné kotouče (pravý: hrubost 60, levý: hrubost 36)
4 Opěra
5 Osvětlení
6 Kryt kotouče
7 Otvor pro šroub pro montáž na pracovní stůl
8 Hlavní vypínač (zapnutí/vypnutí)
9 Nádrž chladicí vody

3. Rozsah dodávky

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

⚠️ Pozor!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly!

4. Správné použití

Dvoukotoučová bruska je kombinovaný přístroj k broušení a leštění kovů, plastů a dalších materiálů za použití odpovídajících brusných kotoučů.

Zařízení vyhovuje aktuálně platným předpisům EU pro stroje.

• Je nutno respektovat pokyny výrobce ohledně bezpečnosti, používání a údržby a také technické údaje, kalibrace a uvedené rozměry.
• Je také nutno dodržovat předpisy o předcházení nehodám a další obecně uznávaná bezpečnostní a technická pravidla.
• Zařízení smí být používáno, udržováno nebo opravováno jen vyškolenými osobami, které jsou s ním seznámeny a byly informovány o nebezpečích. Neoprávněné úpravy zařízení ruší odpovědnost výrobce za škody vyplývající z provedených úprav.
• Zařízení je určena jen k používání originálních náhradních dílů a originálních nástrojů od výrobce.
• Přístroj smí být použiván pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení0. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
• Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Zbývající rizika

I přes použití podle účelu určení nelze zcela vyloučit určité zbývající rizikové faktory. Podmíněna konstrukcí a uspořádáním stroje se mohou vyskytnout následující rizika:

• Dotknutí se brusného kotouče v nezakryté části.
• Vylétnutí částí z poškozených brusných kotoučů.
  • Vylétnutí obrobků a jejich částí.
• Poškození sluchu při nepoužívání potřebné ochrany sluchu.
• Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
• Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
• Při použití nesprávného nebo poškozeného napájecího kabelu hrozí úraz elektrickým proudem.
• I když byla zohledněna všechna myslitelná pravidla, stále mohou existovat méně zjevná zbytková rizika.
• Zbytková rizika omezíte dodržováním pokynů uvedených v částech „Bezpečnostní pravidla“, „Schválené použití“ a v celém textu návodu k obsluze.

5. Bezpečnostní pokyny

⚠ Bezpečnostní pokyny Pozor! Při použití elektrického nářadí je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dodržujte tyto pokyny před používáním přístroje a bezpečnostní pokyny si dobře uložte.

1. Udržujte pracoviště v pořádku

- Nepořádek na pracovišti představuje nebezpečí úrazu.

2. Berte na vědomí vlivy prostředí

- Nevystavujte elektrické nářadí dešti. Nepoužívejte elektrické nářadí ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů.

3. Chraňte se před úderem elektrickým proudem

- Vyhýbejte se tělesnému kontaktu s uzemněnými částmi, např. rourami, topnými tělesy, sporáky, ledničkami.

4. Nepouštějte do blízkosti děti!

- Nenechte jiné osoby dotýkat se nářadí a kabelu, nepouštějte je ke svému pracovišti.

5. Nářadí uschovávejte bezpečně

- Nepoužívané nářadí by mělo být uloženo v suché, uzavřené místnosti a nedosažitelně pro děti.

6. Nářadí nepřetěžujte

- Lépe a bezpečněji se pracuje v udaném rozsahu výkonu.

7. Používejte správné nářadí

- Na těžké práce nepoužívejte moc slabé nářadí nebo adapté. Nepoužívejte nářadí na účely a práce, pro které nejsou určeny; např. nepoužívejte ruční okružní pilu ke kácení stromů nebo ořezávání větví.

8. Noste vhodné pracovní oblečení

- Nenoste široké oblečení a šperky. Mohly by být zachyceny pohyblivými částmi. Pří práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzající obuv. V případě dlouhých vlasů noste vlasovou síťku.

9. Používejte ochranné brýle

- Při prašných pracích používejte ochrannou dýchací masku.

10. Napojte zařízení na odsávání prachu

- Pokud jsou k dispozici zařízení na připojení zařízení k odsávání prachu, přesvědčte se, zda jsou tato připojena a používána.

11. Nepoužívejte kabel pro jiné účely

- Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

12. Zabezpečte obrobek

- K upevnění obrobku používejte upínací zařízení nebo svěrák. Je tím držen bezpečněji než Vaší rukou a umožní se tím obsluha stroje oběma rukama.

13. Nezaujímejte na pracovišti nevhodnou polohu

- Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte v každém okamžiku rovnováhu.

14. Nářadí pečlivě ošetřujte

- Udržujte nářadí ostré a čisté, abyste mohli dobře a bezpečně pracovat. Dbejte předpisů na údržbu a pokynů na výměnu nářadí. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit uznaným odborníkem. Pravidelně kontrolujte prodlužovací kabel a poškozený nahradťe. Držáky udržujte suché a prosté oleje a tuku.

15. Vytáhněte sít'ovou zástrčku

- Při nepoužívání, před údržbou a při výměně nářadí, jako např. listu pily, vrtáku a obráběcího nářadí všeho druhu.

16. Nenechte zastrčené žádné klíče pro nářadí

- Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny.

17. Vyhýbejte se nechtěnému náběhu

- Nářadí připojené na elektrickou sít' nenoste s prstem na vypínači. Přesvědčte se, že je při připojení na elektrickou sít' vypínač vypnut.

18. Prodlužovací kabel na volném prostranství

- Na volném prostranství používejte pouze pro to schválené a tomu odpovídajíc označené prodlužovací kabely.

19. Bud'te stále pozorní

- Pozorujte svoji práci. Pracujte rozumně. Nepoužívejte nářadí, když jste nekoncentrovaní.

20. Zkontrolujte svůj přístroj na poškození

- Před dalším použitím nářadí pečlivě překontrolovat bezvadnou funkci a příslušnou funkci ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je v pořádku funkce pohyblivých částí, jestli neuvázly nebo jestli nejsou poškozeny. Všechny části musí být správně namontovány a poskytovat všechny podmínky přístroje.

Poškozená bezpečnostní zařízení a části by měly být opraveny nebo vyměněny dílnou zákaznického servisu, pokud není v návodech k použití nic jiného uvedeno. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte nářadí, u kterého nelze vypínač za- a vypnout.

21. Pozor!

• Pro Vaší vlastní bezpečnost používejte jen příslušenství a přídavné přístroje, které jsou udány v návodu k použití nebo výrobcem nářadí doporučeny nebo udány. Použití jiných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství, může pro Vás znamenat osobní nebezpečí úrazu.

22. Opravy jen od odborného elektrikáře

- Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář, v jiném případě může vzniknout pro provozovatele nebezpečí úrazu.

⚠ Bezpečnostní pokyny, specifické pro dvoukotoučovou brusku

• Nedotýkejte se síťového kabelu, pokud během provozu dojde k jeho poškození nebo proříznutí. Vytáhněte okamžitě síťovou zástrčku a nechte následně přístroj opravit výhradně kvalifikovaným odborníkem nebo kompetentním servisním místem.
• Neprovozujte přístroj, pokud je vlhký, a rovněž ne ve vlhkém prostředí.
• Pokud pracujete ve venkovním prostředí, připojte přístroj přes proudový chránič (FI) s maximálním spouštěcím proudem 30 mA. Používejte pouze prodlužovací kabel, schválený pro venkovní prostředí.
• V případě nebezpečí ihned odpojte síťovou zástrčku ze zásuvky.
• Ved'te síťový kabel vždy od přístroje směrem dozadu.
• Nebezpeči požáru odlétávajícími jiskrami! Pokud brousíte kovy, tvoří se odlétávající jiskry. Dbejte proto bezpodmínečně na to, aby nebyly ohroženy osoby, a aby se v blízkosti pracovní oblasti nenacházely hořlavé materiály.

⚠ Výstraha! Jedovaté výpary!

Zpracování škodlivých / jedovatých druhů prachu představuje ohrožení zdraví obsluhujících osob nebo osob, které se zdržují v blízkosti.

- Noste ochranné brýle, ochranu sluchu, masku na ochranu před prachem a ochran- nou obuv.

Nebezpečí popálení!

• Obrobek se při broušení zahřívá. Nesahejte nikdy na obráběné místo a nechte je dostatečně vychladnout. Při déletrvajícím broušení pravidelně přerušujte obrábění a nechte před pokračováním broušení obrobek vychladnout. Doba nepřetržitého provozu by neměla překročit 30 minut.

• Dvoukotoučová bruska je dimenzována pro rovinné broušení kovových povrchů za sucha. Přístroj se smí používat pouze pro broušení za sucha.

• Nesmí být zpracováván materiál s obsahem azbestu. Azbest je považován za rakovinotvorný. Nepoužívejte poškozené brusné kotouče.

• Používejte pouze brusné kotouče, jejichž údaje jsou shodné s údaji na typovém štítku stroje. Rychlost oběhu by měla být stejná nebo větší než uvedené číslo.
• Upravujte periodicky nastavení ochranného držáku (protijiskrová ochrana) a ochranných desek tak, aby bylo vyrovnáno opotrebení brusných kotoučů. Udržujte vzdálenost co nejmenší.
• Vyvarujte se kontaktu s rotujícím brusným kotoučem.
• Neprovozujte přístroj bez dozoru.
• Nepoužívejte nikdy přístroj k jiným účelům.
• Dbejte vždy na to, aby byl přístroj vypnutý, než odpojíte síťovou zástrčku ze zásuvky.
• Vždy nejdříve zapněte přístroj a následně veďte obrobek proti brusnému kotouči. Po opracování obrobek zdvihněte, a poté vypněte přístroj.
• Držte obrobek vždy pevně oběma rukama.
• Zajistěte si bezpečnou stabilitu.
• Nechte brusný kotouč /kotouče po opracování kovů úplně zastavit.
• Při přestávkách v práci, před prováděním veškerých prací na přístroji, a při nepoužívání vždy odpojte síťovou zástrčku ze zásuvky.
• Manipulujte s přístrojem opatrně a pečlivě. Přístroj musí být vždy čistý, suchý a bez oleje nebo maziv.
• Budte vždy pozorní! Neustále dávejte pozor na to co děláte a postupujte vždy s rozvahou. V žádném případě přístroj nepoužívejte, pokud jste nesoustředění nebo se necítíte dobře.
• Brusné kotouče musí být skladovány způsobem, aby nebyly vystaveny mechanickému poškození a škodlivým vlivům prostředí.
• Nepoužívejte poškozené nebo deformované kotouče.
• Seřizování krytu jisker je nutné provádět často za účelem kompenzace opotřebení kotouče, aby byla udržována vzdálenost mezi krytem a kotoučem co nejmenší, ne větší než 2 mm.
• Seřizování opěr je nutné provádět často za účelem kompenzace opotřebení kotouče, aby byla udržována vzdálenost mezi opěrou a kotoučem co nejmenší, ne větší než 2 mm.
• Použivejte kotouče, které mají díru přesně odpovídající trnu brusky. Nepokoušejte opracovat kotouče s menší dírou, aby lícovaly na trn.
• Neutahujte příliš matici kotouče.
• Nepouživejte k broušení studený kotouč. Před zahájením práce je nutné brusný kotouč spustit a nechat jej otáčet při volnoběžných otáčkách jednu minutu.
• Neprovádějte broušení bokem kotouče. Broušení provádějte pouze čelem kotouče.
• Neaplikujte chladivo přímo na brusný kotouč. Chladivo může oslabit pevnost pojiv kotouče a způsobit jeho porušení.

• Jiskry představují nebezpečí. Neprovádějte broušení v blízkosti plynů nebo hořlavých kapalin.

• Při zapínání napájení stůjte po straně kotouče. Orovnávejte kotouč pouze na čele. Orovnávání boku kotouče může mít za následek takové zeslabení, že jeho použití již nebude bezpečné.

• Při broušení se vytváří teplo. Nedotýkejte se obrobku, dokud si nejste jisti, že dostatečně zchladl.
• Používejte brusné kotouče, které jsou hodnoceny jako bezpečné pro použití na brusce. Nepoužívejte kotouč, který je určen pro nižší otáčky, než jsou otáčky brusky.

6. Technické údaje

	bg 150 bg 200
Dodání
	Stolní bruska bg 150/bg 200Návod k obsluze
Technické údaje
Rozměry d x š x v mm	385 x 240 x 280	40 x 280 x 340
ø brusného kotouče mm vlevo/ vpravo	150 200
ø kotouče mln. mm (po opotřebení)	110 160
ø otvoru brusného kotouče mm	12,7 15,88
šířka brusného kotouče mm vlevo/ vpravo	25
Lampa typ V/W	E14	12/10
Hmotnost kg	10,0 15,2
Motor
Motor V/Hz	230/50
Příkon P1 W	370 S2/30min 550	S2/30min
Otáčky motoru 1/ mln	2850
Právo na provádění technických změn vyhrazenol

Doba zapnutí:

Doba zapnutí S2 30 min (krátkodobý chod) znamená, že motor se jmenovitým výkonem (370/550 W) smí být trvale zatěžován pouze po dobu uvedenou na datovém štítku (30 min). Jinak by se nepřípustně zahřál. Během přestávky se motor opět ochladí na svoji výchozí teplotu.

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 61029.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 61029.

Hodnota vibračních emisí ah ≤ 2,5 m/s2 Kolísavost K = 1,5 m/s2

Upozornění!

Uvedená hodnota vibračních emisí byla měřena podle normovaného zkušebního postupu a v závislosti na druhu a způsobu použití elektrického nástroje se může změnit a ve výjimečných případech může i překračovat uvedenou hodnotu.

Uvedenou hodnotu vibračních emisí lze použít k porovnání elektrického nástroje s jiným.

Uvedenou hodnotu vibračních emisí lze také použít k prvnímu odhadu poškození.

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj.
  • V případě potřeby nechte přístroj zkontrolovat.
• Přístroj vypněte, pokud ho nepoužíváte.

- Opatřeními k omezení zatížení vibracemi jsou například nošení rukavic při používání nástroje a omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj odpojen, a doby, kdy je sice zapojen, avšak běží naprázdno).

7. Montáž

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Než začnete na přístroji provádět nastavení, vždy vytáhněte sit'ovou zástrčku ze zásuvky.

Před prováděním všech údržbářských a montážních prací odpojte síťovou zástrčku.

• Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole apod.
• Před uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně namontovány.
• Brusné kotouče musí být volně otočné.
• Před připojením stroje se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.

VAROVÁNÍ! Nikdy nepřipojujte zástrčku napájecího kabelu k síťové zásuvce, dokud nejsou dokončeny všechny montážní kroky a dokud jste si nepřečetli a nepochopili všechny bezpečnostní a provozní pokyny.

MONTÁŽ

Opěry (obr. 1 + 5, č. 4)

Namontujte opěry pomocí šroubu s hvězdicovou rukojetí a podložky matice na kryt kotouče. Vzdálenost mezi kotoučem a opěrou by neměla být větší než 2 mm.

Kryty proti jiskrám (obr. 2)

Přimontujte kryt proti jiskrám pomocí šroubu s křížovou hlavou a podložky ke krytu kotouče. Vzdálenost ke krytu kotouče by neměla být větší než 2 mm.

Kryty kotoučů (obr. 3, obr. 4)

1 Přimontujte oční chránítko pomocí 2 šroubů M4 s křížovou hlavou, 2 podložek a 2 šestihranných matic k upínací desce.
2 Zasuňte rukojeť do upínací desky a upevněte ji pomocí šroubu M6 s plochou hlavou, podložky a matice.
3 Upevněte kompletní jednotku ke krytu kotouče pomocí úchytu tvaru U, šroubu M6 se šestihrannou hlavou a podložky.

Kryt lze seřizovat samostatně, aby chránil oči uživatele během broušení.

8. Obsluha

Za-/vypínač

• Na zapnutí nastavte za-/vypínač (8) do polohy ON.
• Na vypnutí nastavte za-/vypínač (() do polohy OFF.

Po zapnutí vyčkejte, až přístroj dosáhne svých maximálních otáček. Teprve potom začněte s broušením.

Pracovní pokyny

• Pamatujte na to, že při nízkém tlaku obrobku na brusný kotouč se docílí nejlepších výsledků, protože poté probíhá práce s konstantními otáčkami. Příliš silný tlak na obrobek brzdí brusný kotouč nebo se zastaví, což přetěžuje motor a nevede ke zrychlení pracovního procesu.
• Pro vaši vlastní bezpečnost malé obrobky vždy zajistěte svěrákem nebo šroubovou svěrkou.

Broušení

• Položte obrobek na opěrnou plochu pro obrobky (4) a vedte ho pomalu v požadovaném úhlu směrem k brusnému kotouči (3), až se ho dotkne.
• Pohybujte obrobkem lehce tam a zpět, aby jste získali optimální výsledek. Brusný kotouč (3) je tak kromě toho rovnoměrně opotřebováván. Nechte obrobek v mezičase ochladit.

Pozor!

Pokud by se měl při práci kotouč nebo brusný pás zablokovat, odeberte prosím obrobek a počkejte, dokud přístroj znovu nedosáhne nejvyššího počtu otáček.

VÝMĚNA BRUSNÝCH KOTOUČŮ

DÜLEŽITÁ POZNÁMKA: Aby se zamezilo zraněním v důsledku náhodného spuštění stroje, musí být hlavní vypínač zařízení před výměnou brusného kotouče vypnut. Vytáhněte zástrčku napájecího kabelu

• Povolte kryt proti jiskrám a oční chránítko a vytáhněte je co nejdál. Nesnímejte tyto díly!
• Povolte opěru a vytáhněte ji co nejdál.
• Odšroubujte šrouby a stáhněte koncovou desku.
• Sejměte vnější přírubu a starý brusný kotouč, pak na- montujte nový kotouč.

Důležitá poznámka:

• Neodstraňujte lepenku po stranách kotouče, protože tyto jsou určeny ke zvýšení unášecích sil přírub na brusné kotouče.
• Zkontrolujte nové brusné kotouče na praskliny a jiná viditelná poškození a v případě nutnosti jej zlikvidujte.
• Namontujte opět přírubu a matici.
• Neutahujte šroub silou. Toto může způsobit prasknutí brusného kotouče.
  • Namontujte koncovou desku.
• Namontujte opěru, kryt proti jiskrám a oční chránítko.

Použití zarovnávače brusných kotoučů

Zarovnávač brusného kotouče je nástroj pro zarovnávání brusných kotoučů.

- Lehce zatlačte proti brusnému kotouči – bez způsobení jiskření. Zarovnávačem pohybujte bočně po celé šířce kotouče.

⚠ Pozor! Vždy používejte ochranné brýle.

9. Čištění a údržba

Před všemi čisticími pracemi vytáhněte sít'ovou zástrčku.

Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.

Údržba

Uvnitř prístroje se nevyskytují žádné další díly vyžadující údržbu.

10. Elektrické připojení

Instalovaný motor je z výrobního závodu zapojen a připraven k provozu.

Připojení vyhovuje platným předpisům VDE a DIN. Připojení provedené zákazníkem a případné prodlužovací kabely musí vyhovovat všem předpisům.

Připojení a opravy elektrických zařízení musí vždy provádět kvalifikovaný technik.

11. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů.

Zeptejte se v odborné prodejně nebo na místním zastupitelství!

12. Skladování a přeprava

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

Obsah:

Strana:

Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

SK

1. Udržujte vaše pracovisko vždy v čistom stave

11. Nepoužívajte kábel na iné účely

- Nenoste váš elektrický prístroj zavesený za elektrický kábel a nepoužívajte ho aby ste ním vytiahli zástrčku zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami.

12. Zaistite obrábaný materiál

18. Predlžovací kábel vonku

19. Bud'te vždy pozorný

⚠ Varovanie! Jedovaté výpary!

• Pri zapnutí nastavte vypínač zap/vyp (8) do polohy ON.
• Pri vypnutí prepnite vypínač zap/vyp (() do polohy OFF.

9. Čistenie a údržba

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

Čistenie

10. Elektrické pripojenie

4. Uporaba v skladu z določili

Dvojni brusilnik je kombinirana naprava za brušenje in poliranje kovin, umetnih mas in drugih materialov z uporabo ustreznih brusilnih kolutov.

Naprava ustreza veljavnim smernicam ES.

19. Stalna pozornost

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztráci zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonychne záruční lhúty začínající od doručení lak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
