Typ produktu	Szlifierka (szlifierka stołowa)
Marka	Scheppach
Model	BG150
Wymiary (dł. x szer. x wys.)	385 x 240 x 280 mm
Waga	10,0 kg
Zasilanie	230 V / 50 Hz
Moc pobierana	370 W (S2 30 min)
Prędkość obrotowa	2850 obr/min
Średnica tarcz	150 mm (maks.) / 110 mm (min. po zużyciu)
Szerokość tarcz	25 mm
Otwór tarcz	12,7 mm
Ziarnistość tarcz	Prawa: ziarno 60, Lewa: ziarno 36
Typ lampy	E14, 12 V / 10 W
Poziom ciśnienia akustycznego	82 dB(A)
Poziom mocy akustycznej	92 dB(A)
Wartość emisji drgań	≤ 2,5 m/s²
Główne funkcje	Szlifowanie i polerowanie metali, tworzyw sztucznych i innych materiałów przy użyciu odpowiednich tarcz
Wyposażenie w zestawie	Osłona ochronna, iskiernik, podpora narzędzia, lampa, pojemnik na wodę chłodzącą
Konserwacja i czyszczenie	Czyścić wilgotną ściereczką z mydłem; nie używać agresywnych środków
Bezpieczeństwo	Wyłącznik włącz/wyłącz, urządzenia ochronne, automatyczne zatrzymanie w przypadku zablokowania
Części zamienne i naprawialność	Tarcze, osłony, iskierniki dostępne; naprawy przez wykwalifikowanego elektryka
Informacje ogólne	Zastosowanie nieprofesjonalne; czas pracy S2 30 min; przechowywanie w temperaturze od 5 do 30°C

Często zadawane pytania - BG150 SCHEPPACH

Jakie materiały można obrabiać szlifierką Scheppach BG150?

BG150 jest przeznaczona do szlifowania i polerowania metali, tworzyw sztucznych i innych materiałów, pod warunkiem użycia odpowiednich tarcz. Nie nadaje się do materiałów zawierających azbest.

Jaka jest moc silnika i czas jego pracy?

Moc pobierana wynosi 370 W. Silnik pracuje w trybie S2 30 min, co oznacza, że może pracować nieprzerwanie przez 30 minut przy mocy znamionowej, po czym musi ostygnąć.

Jak wymienić tarcze w BG150?

Odłącz urządzenie, zdejmij iskiernik i osłonę ochronną, poluzuj podporę narzędzia, zdejmij płytę końcową, usuń kołnierz i starą tarczę, załóż nową tarczę, zachowując podkładki kartonowe, zamontuj kołnierz i nakrętkę, dokręcając umiarkowanie, a następnie wyreguluj osłony.

Jaki sprzęt ochronny należy nosić?

Zawsze noś okulary ochronne, maskę przeciwpyłową, ochronniki słuchu i rękawice. W przypadku dłuższej pracy używaj także nauszników przeciwhałasowych.

Jak wyregulować iskiernik i podporę narzędzia?

Odstęp między tarczą a iskiernikiem lub podporą narzędzia nie może przekraczać 2 mm. Regularnie sprawdzaj i reguluj, aby skompensować zużycie tarczy.

Czy można używać BG150 na zewnątrz?

Tak, ale tylko z przedłużaczem homologowanym do użytku na zewnątrz i wyłącznikiem różnicowoprądowym o maksymalnym prądzie 30 mA. Chroń urządzenie przed deszczem i wilgocią.

Co zrobić, jeśli tarcza się zablokuje?

Jeśli tarcza się zablokuje, natychmiast usuń obrabiany przedmiot i poczekaj, aż urządzenie ponownie osiągnie pełną prędkość przed kontynuowaniem pracy. Zbyt silny nacisk może spowodować zablokowanie.

Jak czyścić i konserwować szlifierkę?

Odłącz urządzenie, czyść je wilgotną ściereczką z odrobiną łagodnego mydła. Nigdy nie używaj rozpuszczalników ani środków ściernych. Utrzymuj szczeliny wentylacyjne w czystości.

Gdzie można znaleźć części zamienne do BG150?

Oryginalne części są dostępne u producenta Scheppach lub u autoryzowanego sprzedawcy. Używaj wyłącznie zalecanych części, aby zapewnić bezpieczeństwo.

Jak przechowywać urządzenie, gdy nie jest używane?

Przechowuj BG150 w suchym, ciemnym miejscu, chronionym przed mrozem (w temperaturze od 5 do 30°C) i poza zasięgiem dzieci. Najlepiej przechowywać w oryginalnym opakowaniu.

INSTRUKCJA OBSŁUGI BG150 SCHEPPACH

Tylko dla państw UE.

Proszę nie wyrzucać elektronarzędzi wraz z odpadami domowymi! Zgodnie z europejską Dyrektywą 2012/19/EU dot. zużytego sprzętu elektrycznego i elektronicznego oraz odpowiednikiem w prawie narodowym zużyte elektronarzędzia muszą być oddzielnie zbierane i wprowadzane do ponownego użytku w sposób nieszkodliwy dla środowiska.

RO

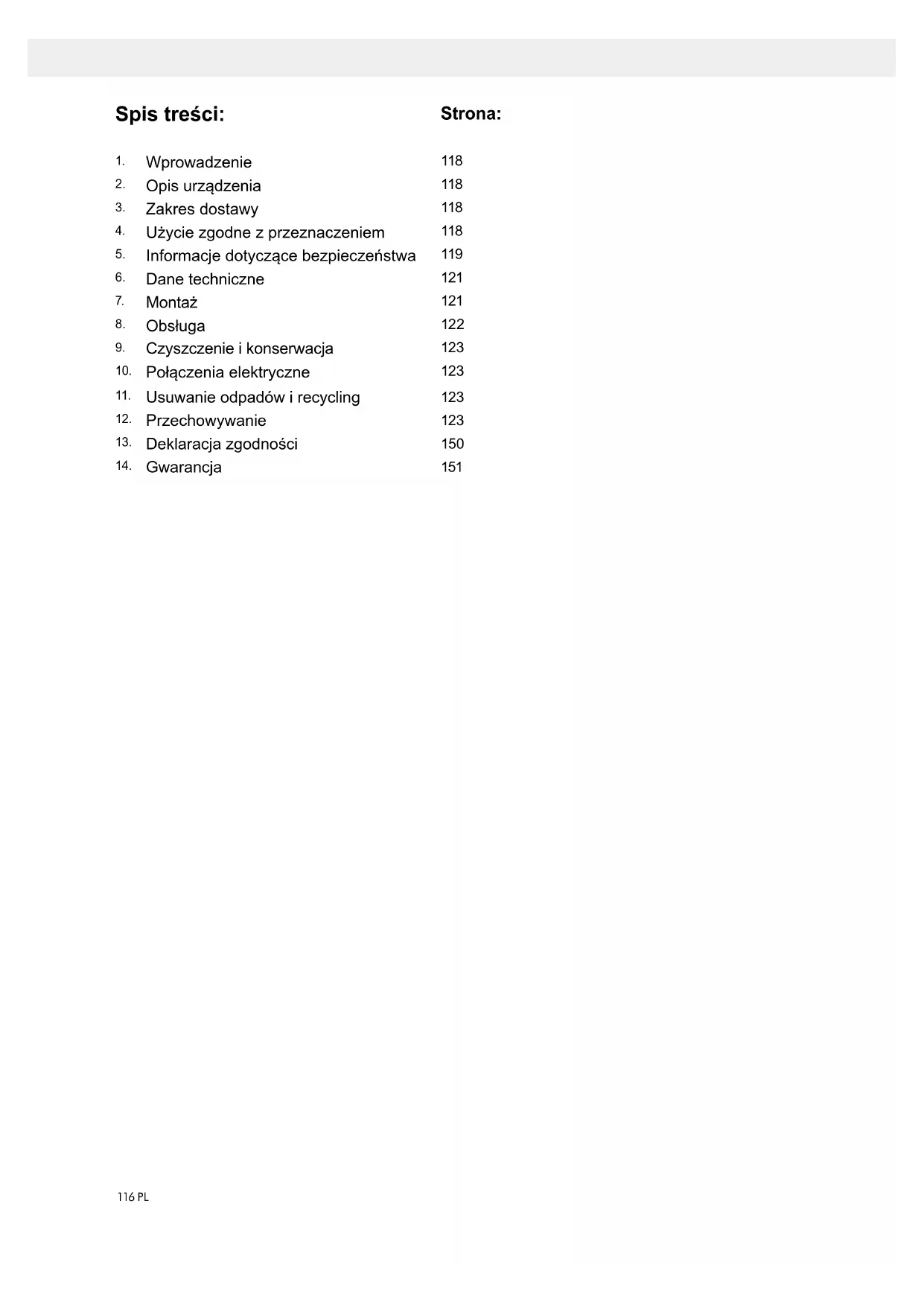

1. Wprowadzenie 118
2. Opis urządzenia 118
3. Zakres dostawy 118
4. Użycie zgodne z przeznaczeniem 118
5. Informacje dotyczące bezpieczeństwa 119
6. Dane techniczne 121
7. Montaż 121
8. Obsługa 122
9. Czyszczenie i konserwacja 123
10. Połączenia elektryczne 123
11. Usuwanie odpadów i recycling 123
12. Przechowywanie 123
13. Deklaracja zgodności 150
14. Gwarancja 151

Wyjaśnienie symboli na urządzeniu

PL

„Ostrzeżenie – Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi”

PL

Nosić nauszniki ochronne Hałas powoduje postępującą utratę słuchu.

PL

Nosić maskę przeciwpyłową

Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

PL

Nosić okulary ochronne

W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.

1. Wprowadzenie

PRODUCENT:

scheppach

Życzymy Ci wiele przyjemności i sukcesów dzięki Twojej nowej maszynie scheppach.

Zgodnie z obowiązującymi zasadami dotyczącymi odpowiedzialności za wyrób producent nie ponosi odpowiedzialności za uszkodzenie tego urządzenia oraz uszkodzenie spowodowane przez to urządzenie, które powstało w wyniku:

• niewłaściwej obsługi,
• postępowania niezgodnie z instrukcją obsługi,
• napraw wykonywanych przez nieupoważnione osoby trzecie,
• instalowania i stosowania wszelkich części nieoryginalnych,
• niewłaściwego użytkowania,
• uszkodzenia układu elektrycznego powstałego wskutek nieprzestrzegania obowiązujących wymagań elektrycznych i przepisów VDE 0100, DIN 57113 / VDE 0113.

REKOMENDUJEMY PAŃSTWU:

Przed montażem urządzenia i jego uruchomieniem przeczytaj wszystkie instrukcje obsługi.

Niniejsze instrukcje obsługi mają na celu zapoznać cię z twoim urządzeniem i umożliwiać wykorzystanie jego możliwości.

Instrukcje obsługi zawierają ważne uwagi, jak pracować na maszynie bezpiecznie, fachowo i ekonomicznie, oraz jak uniknąć niebezpieczeństwa, zaoszczędzić kosztów napraw, zmniejszyć czas przestoju oraz zwiększyć niezawodność i przedłużyć czas eksploatacji maszyny. Poza przestrzeganiem wymagań bezpieczeństwa zawartych w niniejszych instrukcjach obsługi, należy również zawsze przestrzegać stosownych przepisów krajowych. Włóż instrukcje obsługi do plastikowych teczek, aby zabezpieczyć je przed zabrudzeniem i wilgocią i przechowuj je w pobliżu maszyny. Każdy operator przed rozpoczęciem pracy musi uważnie przeczytać instrukcje i dokładnie je stosować. Na maszynie mogą pracować jedynie osoby, które zostały przeszkolone w użytkowaniu maszyny oraz zostały poinformowane o różnych niebezpieczeństwach i zagrożeniach. Musi być przestrzegane wymaganie dotyczące minimalnego wieku operatora. Poza przestrzeganiem wymagań dotyczących bezpieczeństwa zawartych w niniejszych instrukcjach obsługi oraz odpowiednich przepisów krajowych, należy przestrzegać ogólnie uznanych zasad technicznych dotyczących pracy na maszynach do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (Rys. 1)

Poznaj swoja szlifierkę

1 Ostona oczu
2 Osłona przeciwiskrowa
3 Tarcze ścierne (prawa: ziarnistość 60, lewa: ziarnistość 36)
4 Podpórka przedmiotu obrabianego
5 Oświetlenie
6 Osłona tarczy
7 Otwory śrub mocujących
8 Włącznik główny (On/Off)
9 Zbiornik chłodziwa

3. Zakres dostawy

• Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.
• Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).
• Sprawdzić, czy dostawa jest kompletna.
• Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w transporcie.
• W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji.

UWAGA!

Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z tworzywa sztucznego, folią i małymi elementami!

4. Właściwe użytkowanie

Szlifierka dwutarczowa to urządzenie wielofunkcyjne do szlifowania i polerowania metali, tworzyw sztucznych i innych materiałów przy użyciu odpowiednich tarcz.

Maszyna odpowiada wymogom zawartym w Dyrektywie WE dot. maszyn.

• Należy postępować zgodnie z instrukcjami producenta dot. bezpieczeństwa, obsługi i konserwacji, a także pomiarami wskazanymi w „Danych technicznych”.
• W celu zapobiegania wypadkom należy ściśle przestrzegać obowiązujących przepisów i zasad bezpieczeństwa.
• Obsługa urządzenia, jego konserwacja lub wykonywanie napraw dozwolone jest wyłącznie przez przeszkolony personel. Nieupoważnione modyfikacje maszyny spowodują wygaśnięcie odpowiedzialności producenta za powstałe uszkodzenia.
• Maszyna może być używana wyłącznie wraz z oryginalnym wyposażeniem i oprzyrządowaniem producenta.
• Urządzenia użytkować tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

- Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności

Pozostałe elementy ryzyka

Pomimo użytkowania zgodnego z przeznaczeniem istnieją pewne czynniki ryzyka. Mogą one występować w następujących punktach, a wynikają z konstrukcji urządzenia:

• Dotykanie nieosłoniętych miejsc tarczy szlifierskiej.
• Wyrzucanie części z uszkodzonych tarcz szlifierskich.
• Wyrzucanie materiału obrabianego i jego części.
• Uszkodzenia słuchu w przypadku nie stosowania się do zalecenia noszenia nauszników ochronnych.
• Uszkodzenie płuc w przypadku braku stosowania odpowiedniej maski przeciwpyłowej.
• Uszczerbek na zdrowiu spowodowany przez wibracje w obszarze dłoni i rąk w przypadku stosowania urządzenia przez długi okres czasu lub w przypadku nieprawidłowej obsługi urządzenia.
• Używanie niewłaściwych lub uszkodzonych przewodów elektrycznych może prowadzić do porażenia prądem.
• Pomimo postępowania zgodnego ze wszystkimi zasadami bezpieczeństwa, mogą jednak występować inne, nieoczekiwane zagrożenia.
• Można je ograniczyć do minimum postępując zgodnie z zasadami zawartymi w „Instrukcji dot. bezpieczeństwa”, „Wyłącznie autoryzowane użytkowanie” i całkowitej instrukcji obsługi.

5. Informacje dotyczące bezpieczeństwa

⚠ Ostrzeżenie! Aby uniknąć urazów, pożaru oraz porażenia prądem elektrycznym, należy przestrzegać następujących podstawowych zasad bezpieczeństwa podczas używania urządzeń elektrycznych.

Przeczytaj i przestrzegaj tych instrukcji przed rozpoczęciem pracy i przechowuj informacje dotyczące bezpieczeństwa w bezpiecznym miejscu.

1. Utrzymuj porządek w miejscu pracy
   Bałagan na stołach warsztatowych i wokół nich stwarza ryzyko urazu.

2. Zwracaj uwagę na warunki panujące w miejscu pracy Chron urządzenia elektryczne na deszczem. Nie używaj urządzeń elektrycznych w pobliżu wody lub w miejscach o dużej wilgotności. Zadbaj o dobre oświetlenie miejsca pracy. Nie używaj urządzeń elektrycznych w pobliżu płynów lub gazów łatwopalnych.

3. Zabezpiecz się przed porażeniem prądem elektrycznym

Unikaj kontaktu ciała z uziemionymi powierzchniami (np. rurami, grzejnikami, kuchenkami, lodówkami).

1. Trzymaj poza zasięgiem dzieci

Nie pozwól, aby inne osoby dotykały urządzenia lub kabla, zadbaj o to, aby nie znajdowały się w miejscu pracy.

1. Właściwie przechowuj nieużywane narzędzia Urządzenia, które nie są używane, należy przechowywać w miejscu suchym, zamkniętym lub na odpowiedniej wysokości, tak, aby znajdowały się poza zasięgiem dzieci.

2. Nie przeciążaj narzędzi

Urządzenie będzie wykonywać swoją pracę lepiej i bezpieczniej, jeżeli będzie używane w sposób dla niego przewidziany.

1. Używaj odpowiednich narzędzi

Nie przeciążaj małych narzędzi lub urządzeń w celu wykonania pracy wymagających narzędzi wysokowydajnych. Nie używaj narzędzi w celach dla nich nieprzewidzianych.

1. Ubieraj się odpowiednio

Nie noś lużnych ubrań ani bizuterii. Mogą one zostać pochwycone przez ruchome części urządzeń. Podczas pracy na zewnątrz zaleca się stosowanie rękawiczek gumowych oraz obuwia przeciwpoślizgowego. W celu ochrony długich włosów należy zakładać odpowiednie ochronne nakrycie głowy.

1. Stosuj okulary ochronne

Zakładaj maskę na twarz lub maskę przeciwpyłową, jeżeli podczas pracy wytwarzana jest duża ilość pyłu.

1. Podłącz urządzenie do odpylania

O ile jest to możliwe, podłącz i używaj urządzenia do odpylania.

1. Nie nadwerężaj kabla

Nigdy nie przenoś urządzenia trzymając za kabel, ani nie wyrywaj go z gniazdka. Trzymaj kabel z dala od ciepła, oleju oraz ostrych krawędzi.

1. Zabezpiecz obrabiany element

Użyj zacisków lub imadła do przytrzymania obrabianego elementu. Jest to bezpieczniejsze niż używanie ręki, a ponadto umożliwia to obsługę urządzenia oburącz.

1. Nie wychylaj się nadmiernie

Należy stać pewnie, aby nie stracić równowagi.

1. Dbaj o narzędzia

Dbaj, by narzędzia były ostre i czyste, aby ich używanie było lepsze i bezpieczniejsze. Stosuj się do instrukcji dotyczących smarowania i wymiany akcesoriów. Okresowo kontroluj kable urządzenia, a jeżeli są uszkodzone, zleć naprawę w autoryzowanym punkcie serwisowym. Okresowo kontroluj przedłużacze, a w przypadku uszkodzenia wymień je. Dbaj o to, by uchwyty były suche, czyste, nieubrudzone olejem ani smarem.

1. Odłącz urządzenie

Odlącz urządzenie, gdy nie jest używane, przed obsługą serwisową oraz podczas wymiany akcesoriów.

1. Usuń kliny regulacyjne oraz klucze

Dobrze jest wyrobić sobie nawyk sprawdzania, czy kliny i klucze regulacyjne zostały usunięte z urządzenia przed jego włączeniem.

1. Unikaj przypadkowego włączenia

Nie przenoś podłączonego urządzenia trzymając palec na przełączniku. Przed podłączeniem urządzenia upewnij się, że przełącznik jest wyłączony.

18. Używanie przedłużaczy na zewnątrz

Używając urządzenia na zewnątrz, korzystaj wyłącznie z przedłużaczy przeznaczonych do wykorzystania na zewnątrz, które posiadają odpowiednie oznaczenie.

19. Bądź czujny

Zwracaj uwagę na to, co robisz. Kieruj się zdrowym rozsądkiem. Nie używaj urządzeń, gdy jesteś zmęczony.

20. Kontroluj urządzenie pod kątem uszkodzonych części

Przed dalszym używaniem urządzenia należy dokładnie sprawdzić osłonę lub inną uszkodzoną część, aby upewnić się, że będzie ona spełniać swoją funkcję w sposób prawidłowy. Należy kontrolować urządzenie pod kątem wzajemnego ustawienia ruchomych części, ich swobodnego ruchu, ewentualnych pęknięć, mocowania, i jakiegokolwiek innego stanu, który może mieć wpływ na ich działanie Osłona lub inna uszkodzona część powinna być prawidłowo naprawiona lub wymieniona w autoryzowanym centrum serwisowym, o ile nie zalecono inaczej w niniejszej instrukcji użytkowania. Wymianę wadliwych przełączników należy przeprowadzić w autoryzowanym centrum serwisowym. Nie używaj urządzenia, jeżeli przełącznik go nie włącza i wyłącza.

21. m Ostrzeżenie!

Stosowanie innych akcesoriów lub przystawek, które nie są zalecane w niniejszej instrukcji użytkowania lub katalogu, może stwarzać ryzyko obrażeń ciała.

22. Naprawę urządzenia zlecaj wykwalifikowanym osobom

To urządzenie elektryczne jest zgodne ze stosownymi zasadami bezpieczeństwa. Naprawy powinny być przeprowadzane tylko przez wykwalifikowane osoby, w przeciwnym razie użytkownik może być narażony na istotne niebezpieczeństwo.

⚠ Wskazówki dotyczące bezpiecznej obsługi szli- fierki dwutarczowej

• Nie dotykać przewodu zasilania, jeśli podczas pracy zostanie on uszkodzony lub przerwany. W takim przypadku natychmiast odłączyć wtyczkę z gniazda i zlecić naprawę wyłącznie wykwalifikowanemu pracownikowi lub właściwemu serwisowi.
• Nie korzystać z urządzenia, gdy jest wilgotne lub gdy znajduje się w wilgotnym otoczeniu.
• Na czas pracy na powietrzu przyłączyć urządzenie do zasilania z wykorzystaniem wyłącznika różnicowoprądowego o natężeniu prądu wyzwalającego maks. 30 mA. Używać wyłącznie przedłużacza przeznaczonego do zastosowań zewnętrznych.
• W razie niebezpieczeństwa natychmiast odłączyć wtyczkę od gniazda zasilania.
• Przewód zasilania zawsze prowadzić z tyłu urządzenia.

- Zagrożenie pożarem wywołanym iskrami! Podczas szlifowania metali powstają iskry. Dlatego trzeba koniecznie uważać, aby nie stworzyć zagrożenia dla innych osób oraz aby w pobliżu obszaru roboczego nie znajdowały się materiały palne.

⚠ Ostrzeżenie! Trujące opary!

Praca ze szkodliwymi / trującymi pyłami stwarza zagrożenie dla zdrowia operatora lub osób znajdujących się w pobliżu.

- Nosie okulary, nauszniki i rękawice ochronne oraz maskę przeciwpytową. Ryzyko poparzenia!

- Podczas obróbki szlifowany przedmiot się nagrzewa. Nigdy nie dotykać miejsca poddawanego obróbce, zanim wystarczająco nie ostygnie. Podczas dłuższego szlifowania przerywać obróbkę, aby obrabiany przedmiot ostygł przed dalszą pracą. Nieprzerwane szlifowanie nie powinno trwać dłużej niż 30 minut.

- Szlifierka dwutarczowa jest przeznaczona do szlifowania suchego powierzchni metalowych. Urządzenie wolno stosować tylko do szlifowania na sucho.

- Nie wolno poddawać obróbce materiałów zawierających azbest, ponieważ jest on uważany za substancję rakotwórczą. Nie stosować uszkodzonych tarcz szlifierskich.

- Korzystać tylko z tarcz, których parametry są zgodne z danymi na tabliczce znamionowej maszyny. Prędkość obrotowa powinna wynosić nie mniej od podanej wartości.

- Regularnie przestawiać uchwyty zabezpieczające (ekrany przeciwiskrowe) i tarcze szlifierskie, aby wyrównać zużycie tarcz. Zachowywać jak najmniejszy odstęp.

- Unikać kontaktu z obracającą się tarczą szlifierską.

- Nie obsługiwać urządzenia bez nadzoru.

- Nigdy nie używać urządzenia do zastosowań niezgodnych z przeznaczeniem.

- Przed przyłączeniem wtyczki do gniazdka zasi-lania koniecznie sprawdzić, czy urządzenie jest wyłączone.

- Najpierw zawsze włączyć urządzenie, a dopiero w drugiej kolejności przykładać obrabiany przedmiot do tarczy szlifierskiej. Po zakończeniu obróbki odłożyć obrobiony przedmiot, a następnie wyłączyć urządzenie.

- Obrabiany przedmiot trzymać zawsze oburącz.

- Zadbać o stabilność.

- Po zakończeniu obróbki metali poczekać, aż tarcze szlifierskie całkowicie się zatrzymają.

- Na czas przerw w pracy, wszelkich czynności przy urządzeniu oraz postoju zawsze odłączać wtyczkę od gniazda zasilania.

- Starannie i ostrożnie konserwować urządzenie. Musi być ono zawsze czyste, suche i wolne od smarów i olejów.

- Stale zachowywać ostrożność! Zawsze zachowywać ostrożność i postępować z rozmysłem. Z urządzenia nie wolno w żadnym wypadku korzystać operatorowi, który jest zdekoncentrowany lub żle się czuje.

• Tarcze szlifierskie przechowywać tak, aby nie były narażone na uszkodzenia mechaniczne ani na szkodliwe czynniki otoczenia.
• Nie używać uszkodzonych lub nierównych tarczy.
• Należy często regulować ustawienie osłony przeciwiskrowej, by w ten sposób kompensować zużycie tarczy szlifierskiej, zachowując możliwie najmniejszą odległość pomiędzy osłoną i tarczą, nie większą niż 2 mm.
• Należy często regulować ustawienie podpórki przedmiotu obrabianego, by w ten sposób kompensować zużycie tarczy, zachowując możliwe najmniejszą jej odległość od koła, nie większą niż 2 mm.
• Upewnić się czy wymiary tarczy szlifierskiej pasują do szlifierki. Nie wolno podejmować prób dopasowania tarczy z inną średnicą otworu do średnicy trzpienia.
• Nie należy zbyt mocno dokręcać śruby tarczy.
• Nie szlifować przy zimnej tarczy. Przed rozpoczęciem pracy, koło szlifujące winno przez co najmniej 1 minutę popracować na biegu jałowym.
• Nie szlifować powierzchnią boczną tarczy, a wyłącznie jej powierzchnią czołową.
• Nie stosować chłodziwa do bezpośrednio na tarczę. Może ono spowodować poluzowanie mocowania i awarię.
• Iskry są niebezpieczne. Nie wolno szlifować w pobliżu materiałów łatwopalnych lub gazów.
• Włączając szlifierkę należy ustawić się z boku. Szlifować wyłącznie czołową powierzchnia koła a nie oczną. Może to doprowadzić do zmniejszenia grubości tarczy, przez co zagrożone zostanie bezpieczeństwo użytkowania.
• Szlifowanie powoduje wysokie temperatury. Nie należy dotykać obrabianych przedmiotów tak długo, aż wystygną.
• Używać wyłącznie tarczy szlifierskich zapewniających bezpieczną pracę szlifierki. Sprawdzić, czy prędkość obrotowa podana na tarczy szlifierskiej jest równa lub większa od znamionowej prędkości obrotowej szlifierki

6. Dane techniczne

Czas pracy:

Czas pracy S2 30 min (krótkookresowy tryb pracy) oznacza, że silnik z mocą nominalną (370/550 W) może być obciążony trwale tylko przez czas podany na tabliczce znamionowej (30 min.) W innym wypadku rozgrzeje się on w niedozwolonym stopniu. Podczas przerwy w pracy silnik ponownie stygnie do temperatury wyjściowej.

Hałas i wibracje

Hałas i wibracje zostały zmierzone zgodnie z normą EN 61029.

Poziom ciśnienia akustycznego L _pA (bg 150) 82dB(A)

Poziom ciśnienia akustycznego L _pA (bg 200)86 dB(A)

Odchylenie K_pA 3 dB

Poziom mocy akustycznej L _WA (bg 150)...... 92 dB(A)

Poziom mocy akustycznej L _WA (bg 200)......96 dB(A)

Odchylenie K_WA 3 dB

Zakładać nauszniki ochronne.

Hałas może powodować utratę słuchu.

Wartości całkowite drgań (suma wektorowa trzech kierunków) określone zgodnie z EN 61029.

Wartość emisji drgań ah ≤ 2,5 m/s2

Niepewność K = 1,5 m/s2

Ostrzeżenie!

Podana wartość emisji drgań została zmierzona zgodnie ze znormalizowaną procedurą kontrolną, jednak może się różnić w zależności od sposobu użytkowania narzędzia elektrycznego, a w wyjątkowych przypadkach może zostać przekroczona.

Podana wartość emisji drgań może służyć do porównania niniejszego narzędzia z innym.

Podaną wartość emisji drgań można użyć również do wstępnego oszacowania negatywnego oddziaływania.

Ograniczać powstawanie hałasu i wibracji do minimum!

• Używać wyłącznie urządzeń bez uszkodzeń.
• Regularnie czyścić urządzenie.
• Dopasować własny sposób pracy do urządzenia.
• Nie przeciązać urządzenia.
• W razie potrzeby kontrolować urządzenie.
• Nie włączać urządzenia, jeśli nie będzie używane.

- Przykładowe działania prowadzące do zmniejszenia obciążenia wibracjami to noszenie rękawic ochronnych podczas stosowania narzędzia oraz ograni-czenie czasu pracy. Przy tym należy uwzględnić wszystkie części cyklu eksploatacyjnego (np. czas, w którym narzędzie elektryczne jest wyłączone, oraz czas, w którym narzędzie jest włączone, ale pracuje bez obciążenia).

7. Montaż

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania.

Przed rozpoczęciem jakichkolwiek prac związanych z konserwacją i montażem wyjąć wtyczkę z gniazdka.

Przed wszelkimi pracami konserwacyjnymi i montażowymi odłączyć wtyczkę od zasilania.

• Urządzenie należy ustawić w stabilnej pozycji, tzn. należy je mocno przykręcić do stołu roboczego lub do podstawy.
• Przed uruchomieniem należy odpowiednio zamontować wszystkie pokrywy oraz urządzenia zabezpieczające.
• Należy zwrócić uwagę na to, aby tarcze szlifierskie swobodnie się obracały.
• Przed podłączeniem maszyny upewnić się, że dane na tabliczce identyfikacyjnej są zgodne z parametrami sieci.

Uwaga! Nie wolno podłączać urządzenia do sieci przed zakończeniem montażu i ustawień oraz przed uważnym przeczytaniem i całkowitym zrozumieniem instrukcji obsługi.

MONTAZ

Zamontować element 4 (rys 1 + 5)

do osłony kamienia szlifierskiego za pomocą śruby i podkładki. Odstęp od kamienia szlifierskiego nie powinien przekraczać 2 mm.

Osłony przeciwiskrowe (rys. 2)

Przytwierdzić osłony przeciwiskrowe do osłony tarczy używając śruby z łbem krzyżowym i podkładki. Odległość od osłony tarczy nie może przekraczać 2 mm.

Osłony tarczy (rys. 3, 4)

1 Przy pomocy 2 śrub z łbem krzyżowym M4, 2 podkładek i 2 nakrętek sześciokątnych przymocować osłonę oczu do płyty zaciskowej.
2 Przesunąć uchwyt w kierunku płyty zaciskowej i przy- mocować przy użyciu śruby z łbem płaskim M6, pod- kładki i nakrętki.
3 Następnie całość przymocować do osłony tarczy za pomocą uchwytu U, sześciokątnej śruby M6 i podkładki.
Osłona regulowana jest według indywidualnych potrzeb.

8. Obsługa

Włącznik/ Wyłącznik

• W celu włączenia ustawić włącznik/ wyłącznik (8) w pozycji ON.
• W celu wyłączenia ustawić włącznik/ wyłącznik (() w pozycji OFF.

Po włączeniu urządzenia poczekać, aż osiągnie maxymalną liczbę obrotów. Dopiero teraz można rozpocząć szlifowanie.

Wskazówki dotyczące pracy

• Należy pamiętać, że najlepsze efekty uzyskuje się przy niewielkim nacisku obrabianego przedmiotu na tarczę szlifierską, ponieważ gwarantuje to pracę przy stałej prędkości obrotowej. Zbyt silny nacisk na obrabiany przedmiot spowalnia lub zatrzymuje tarczę szlifierską, co powoduje przeciążenie silnika i nie przyspiesza pracy.
• Dla własnego bezpieczeństwa małe przedmioty zamocować imadłem lub ściskiem stolarskim.

Szlifowanie

• Położyć przedmiot obrabiany na podpórze (4) i prowadzić go powoli w żądanym kierunku do tarczy szlifierskiej (3), aż ją dotknie.
• Aby osiągnąć optymalny wynik szlifowania należy poruszyć delikatnie obrabiany przedmiot do przodu i do tyłu. Tarcza szlifierska (3) zostanie poza tym równomiernie zużyta. Pozostawić obrabiany przedmiot do ochłodzenia.

Uwaga!

Jeżeli ściernica lub taśma szlifierska zablokuje się w czasie pracy, należy usunąć obrabiany element, póki urządzenie nie osiągnie ponownie pełnej prędkości.

WYMIANA TARCZY SZLIFIERSKICH

Ważna uwaga: By zapobiec obrażeń wynikających z przypadkowego/ niezamierzonego uruchomienia urządzenia, przed przystąpieniem do wymiany tarczy należy wyłączyć wyłącznik główny.

Wyjąć wtyczkę z gniazdka!

• Poluzować osłone przeciwiskrową i osłone oczu i możliwe najwięcej odciągnąć. Nie demontować tych części!
• Poluzować podpórkę i odciągnąć najdalej jak możliwe.
• Odkręcić śruby i wyciągnąć płytę tylną.
• Wyciągnąć kryzę i wyjąć zużytą tarczę a następnie zamontować nową.

Ważna uwaga:

• Nie usuwać kartonu z boków tarczy. Ma on za zadanie wzmocnienie uścisku między kryzą a tarczą.
• Każdorazowo sprawdzać czy nowe tarcze wolne są od defektów.
• Zamontować z powrotem kryzę i nakrętkę.
• Nie dokręcać śruby zbyt mocno. Może to spowodować pęknięcie tarczy szlifierskiej.
• Zamontować płytę tylną.
• Zamontować ponownie podpórkę, osłonę przeciwiskrową i tarczę osłony oczu, zgodnie z zaleceniami instrukcji.

Użycie obciągacza do ściernic

Obciągacz do ściernic jest narzędziem służącym do prostowania tarcz ściernych.

- Przyciśnij delikatnie do tarczy ściernej - tak, by nie wytworzyły się iskry. Przesuwaj obciągacz w bok po całej szerokości tarczy.

⚠ Uwaga! Zawsze noś okulary ochronne.

9. Czyszczenie i konserwacja

Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Czyszczenie

• Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Konserwacja

Urządzenie nie posiada części wymagających konserwacji.

10. Połączenia elektryczne

Zainstalowany silnik elektryczny jest podłączony f brycznie, w stanie gotowym do pracy.

Połączenia spełniają przepisy VDE oraz DIN.

Połączenia wykonywane przez klienta, jak również kable przedłużające, muszą być zgodne z odpowie nimi przepisami.

Połączenia elektryczne oraz naprawy sprzętu ele trycznego mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków.

11. Usuwanie odpadów i recycling

Aby zapobiec uszkodzeniom podczas transportu urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone elementy urządzenia proszę dostarczyć do punktu zbiorczego surowców wtórnych. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego!

12. Przechowywanie

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30°C. Przechowywać urządzenie w oryginalnym opakowaniu.

Sisukord:

Lk:

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakie-go zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna

będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
