Produkttype	Bænksliber
Mærke	Scheppach
Model	BG150
Mål (L x B x H)	385 x 240 x 280 mm
Vægt	10,0 kg
Strømforsyning	230 V / 50 Hz
Optagen effekt	370 W (S2 30 min)
Omdrejningshastighed	2850 o/min
Slibeskivens diameter	150 mm (max) / 110 mm (min efter slitage)
Slibeskivens bredde	25 mm
Slibeskivens boring	12,7 mm
Slibeskivens kornstørrelse	Højre: korn 60, Venstre: korn 36
Lampe type	E14, 12 V / 10 W
Lydtryksniveau	82 dB(A)
Lydeffektniveau	92 dB(A)
Vibrationsemissionsværdi	≤ 2,5 m/s²
Hovedfunktioner	Slibning og polering af metaller, plastik og andre materialer med egnede slibeskiver
Medfølgende udstyr	Beskyttelsesskærm, gnistfang, værktøjsstøtte, lampe, beholder til kølevand
Vedligeholdelse og rengøring	Rengør med en fugtig klud og sæbe; brug ikke aggressive produkter
Sikkerhed	Tænd/sluk-knap, beskyttelsesanordninger, automatisk stop ved blokering
Reservedele og reparationsmuligheder	Slibeskiver, skærme, gnistfang tilgængelige; reparationer af en kvalificeret elektriker
Generelle oplysninger	Ikke-professionel brug; driftstid S2 30 min; opbevaring mellem 5 og 30°C

Ofte stillede spørgsmål - BG150 SCHEPPACH

Hvilke materialer kan jeg bearbejde med Scheppach BG150 bænksliber?

BG150 er designet til slibning og polering af metaller, plastik og andre materialer, forudsat at du bruger de rigtige slibeskiver. Den er ikke egnet til materialer, der indeholder asbest.

Hvad er motorens effekt og driftstid?

Den optagne effekt er 370 W. Motoren kører i S2 30 min drift, hvilket betyder, at den kan køre kontinuerligt i 30 minutter ved nominel effekt, hvorefter den skal afkøles.

Hvordan skifter jeg slibeskiverne på BG150?

Tag stikket ud, fjern gnistfanget og beskyttelsesskærmen, løsn værktøjsstøtten, fjern endebeslaget, tag flangen og den gamle slibeskive af, sæt den nye slibeskive på med papskiverne, monter flangen og møtrikken igen og stram moderat, juster derefter beskyttelserne.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær altid beskyttelsesbriller, støvmaske, høreværn og handsker. Ved længere arbejdsperioder bør du også bruge støjdæmpende hørebøffer.

Hvordan justerer jeg gnistfanget og værktøjsstøtten?

Afstanden mellem slibeskiven og gnistfanget eller værktøjsstøtten må højst være 2 mm. Kontrollér og justér regelmæssigt for at kompensere for slibeskivens slid.

Kan jeg bruge BG150 udendørs?

Ja, men kun med et godkendt forlængerkabel til udendørs brug og en fejlstrømsafbryder på maksimalt 30 mA. Beskyt maskinen mod regn og fugt.

Hvad gør jeg, hvis slibeskiven blokerer?

Hvis slibeskiven blokerer, skal du straks fjerne emnet og vente, indtil maskinen når fuld hastighed igen, før du fortsætter. For højt tryk kan forårsage blokering.

Hvordan rengør og vedligeholder jeg slibemaskinen?

Tag stikket ud, rengør med en fugtig klud og lidt mild sæbe. Brug aldrig opløsningsmidler eller slibende produkter. Hold ventilationsåbningerne rene.

Hvor kan jeg finde reservedele til BG150?

Originaldele fås hos producenten Scheppach eller hos en autoriseret forhandler. Brug kun anbefalede dele for at sikre sikkerheden.

Hvordan opbevarer jeg maskinen, når den ikke er i brug?

Opbevar BG150 på et tørt, mørkt sted, beskyttet mod frost (mellem 5 og 30°C) og utilgængeligt for børn. Opbevar den helst i originalemballagen.

BRUGSANVISNING BG150 SCHEPPACH

Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

SK

Kun for EU-lande.

Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

SI

Samo za države EU.

Vi ønsker deg lykke til i arbeidet med den nye scheppach maskinen.

Produktet og emballasjen er ikke leketøy!

Ikke la andre personer kunne ta på utstyret eller kabelen, og hold dem borte fra arbeidsområdet.

11. Pass på strømledningen

Når det ikke er i bruk, før service, när du skifter deler.

16. Fjern justeringsverktøy

Avstanden mellom slipeskiven og bæreflaten skal være maks. 2 mm.

5. Säkerhetsanvisningar

1. Indledning 86
2. Oversigt over maskinen 86
3. Pakkens indhold 86
4. Formålsbestemt anven delse 86
5. Sikkerhedsoplysninger 87
6. Tekniske specifikationer 89
7. Montering 89
8. Betjening 90
9. Rengøring og vedligeholdelse 90
10. Elektrisk tilslutning 90
11. Bortskaffelse og genanvendelse 90
12. Opbevaring 91

13. Overensstemmelseserklæring 150

14. Garanticertifikat 151

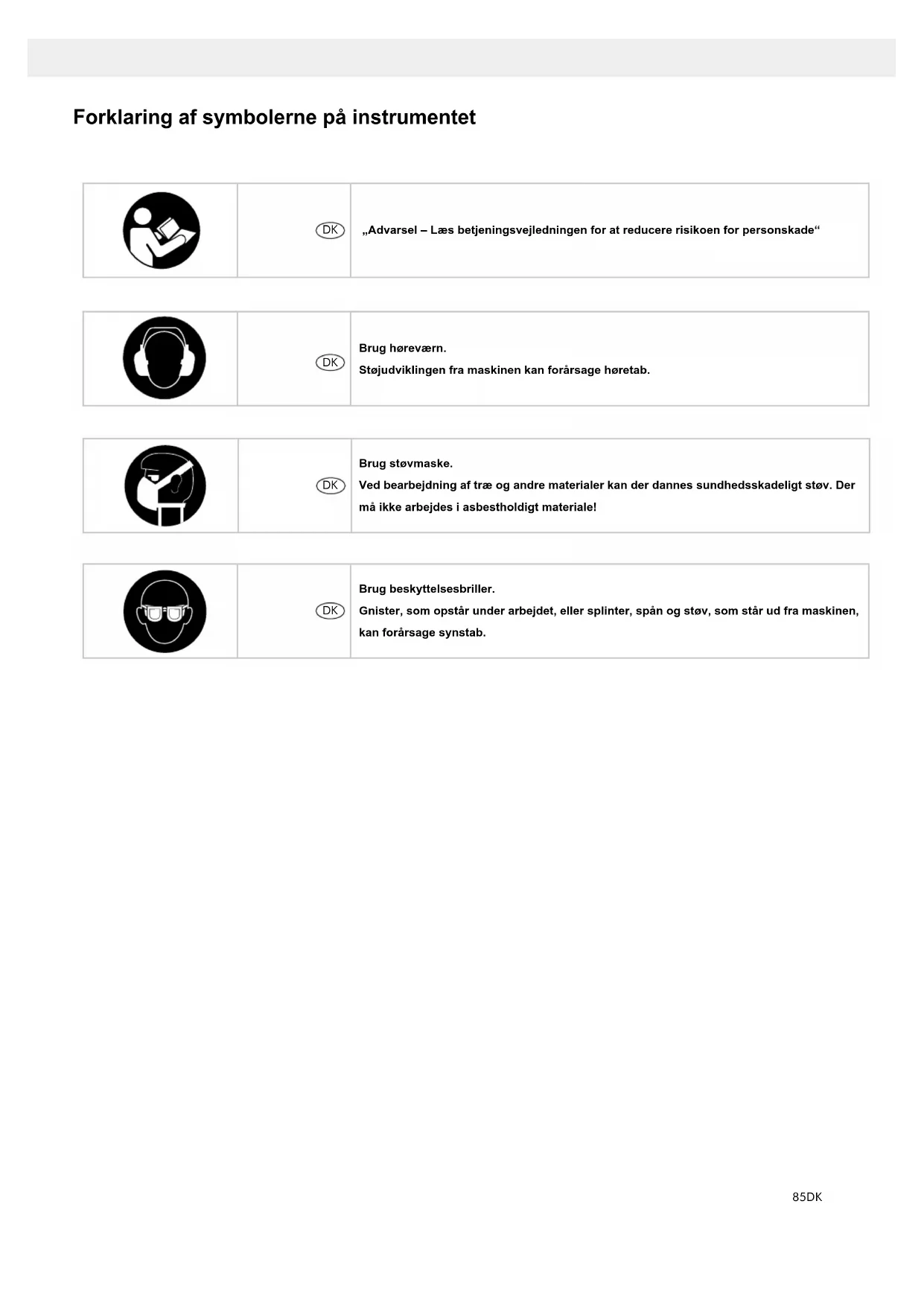

Forklaring af symbolerne på instrumentet

DK

„Advarsel – Læs betjeningsvejledningen for at reducere risikoen for personskade“

DK

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

DK

Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

DK

Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

1. Indledning

Producent:

scheppach

Vi håber, at du er tilfreds med og har fornøjelse af din nye maskine.

Bemærk:

I henhold til gældende produktansvarsregler kan producenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• forkert håndtering
• manglende overholdelse af brugsanvisningen
• reparationer udført af tredjemand, ikke-autoriserede teknikere
• installation af og udskiftning til ikke-originale reservedele
• ikke påtænkt anvendelse
• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmelserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/VDE0113

Vores anbefalinger:

Læs hele betjeningsvejledningen inden installation og ibrugtagning. Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder. Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og effektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nedetider og forbedrer maskinens pålidelighed og levetid. Ud over sikkerhedsinstruktionerne i denne manuel skal du overholde dit lands lokale bestemmelser for drift af maskinen. Opbevar betjeningsvejledningen i nærheden af maskinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejledningen, inden arbejdet startes, og nøje overholde den. Kun personer, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med maskinen. Den fastsatte minimumsalder skal overholdes.

Vi fraskriver os ansvaret for uheld eller skader, der opstår som følge af en manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Oversigt over maskinen (fig. 1)

Betjeningselementer på Deres dobbelt-slibemaskine

1 Beskyttelsesskive
2 Gnistbeskyttelse
3 Slibeskiver (til højre: kornstørrelsesnr. 60, til venstre: kornstørrelsesnr. 36)
4 Værktøjsunderlag
5 Lampe
6 Slibeskiveafskærmning
7 Hul til montering på arbejdsbord
8 Hovedkontakt (tænd/sluk)
9 Beholder til kølevand

3. Pakkens indhold

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/og transportsikringer (hvis sådanne forefindes).
• Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

VIGTIGT

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og små- dele! Fare for indtagelse og kvælning!

4. Bestemmelsesmæssig anvendelse

Dobbeltsliberen er en kombimaskine til at slibe og polere metal, kunststof og andre materialer vha. de passende slibeskiver.

Maskinen opfylder det gældende EF-maskindirektiv.

• Producentens sikkerheds-, arbejds-og vedligeholdelsesforskrifter samt dimensionerne i de tekniske specifikationer skal overholdes.
• De gældende ulykkesforebyggende forskrifter og øvriige alment anerkendte sikkerhedstekniske regler skal overholdes.
• Maskinen må kun anvendes, vedligeholdes og repareres af sagkyndige personer, som er fortrolige hermed, og som er informeret om de dermed forbundne farer. Ved egenhændige ændringer af maskinen bortfalder producentens ansvar for skader, som følger af disse ændringer.
• Maskinen må kun anvendes med originalt tilbehør og originalt værktøj fra producenten.
• Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

- Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

Tilbageværende risici

Trods korrekt anvendelse er der stadig nogle risikofaktorer, man skal være opmærksom på. Følgende punkter skal nævnes, afhængig af maskinens konstruktion og sammensætning:

• Berøring af slibeskive i uafdækket område.
• Udslyngning af dele fra beskadigede slibeskiver.
• Udslyngning af arbejdsemner og dele heraf
• Risikofaktor høreskader: bær høreværn.
• Lungeskader hvis der ikke bæres passende støvmaske.
• Sundhedsfare forårsaget af hånd/armvibrationer, hvis udstyret bruges over en længere periode, eller ikke er korrekt kontrolleret eller vedligeholdt.
• Risiko på grund af strøm ved brug af ukorrekte el-tilslutningsledninger.
• Derudover kan der på trods af alle trufne foranstaltninger forekomme ikke umiddelbart synlige restrisici.
• Restrisici kan minimeres ved at overholde afsnittene Sikkerhedsanvisninger og Bestemmelsesmæssig anvendelse samt betjeningsvejledningen som helhed.

5. Sikkerhedsoplysninger

⚠ Advarsel! For at undgå elektrisk stød, personskade og brand, skal følgende grundlæggende sikkerhedsforanstaltninger overholdes ved brug af maskinværktøj.

Læs og overhold disse instruktioner før brug af udstyret, og opbevar sikkerhedsinformationen på et sikkert sted i nærheden af udstyret.

1. Hold arbejdsområdet ryddeligt

- Rodede områder og bænke inviterer til skader.

1. Overvej arbejdsområdets omgivelser

- Udsæt ikke maskinværktøj for regn. Anvend ikke maskinværktøj i fugtige eller våde omgivelser. Hold arbejdsområdet godt oplyst. Anvend ikke maskinværktøj i nærheden af brandfarlige væsker eller gasser.

1. Beskyt mod elektrisk stød

- Undgå kropskontakt med jordforbundne overflader (f.eks. rør, radiatorer, komfurer og køleskabe).

1. Holdes væk fra børn!

- Tillad ikke andre personer at røre udstyr eller ledninger, hold dem væk fra arbejdsområdet.

1. Opbevar ubenyttet værktøj

- Værktøjet bør opbevares på et tørt, højt eller aflåst sted, uden for børns rækkevidde, när det ikke er i brug.

1. Pres ikke værktøjet

- Det klarer jobbet bedre og sikrere ved den hastighed det er beregnet til.

1. Anvend korrekt værktøj

- Pres ikke småt værktøj til at klare opgaver for kraftigt værktøj. Anvend ikke værktøj til opgaver det ikke er beregnet til.

1. Bær passende beklædning

- Bær ikke løs beklædning eller smykker. Det kan sætte sig fast i bevægelige dele. Gummihandsker og skridsikkert fodtøj anbefales ved udendørs arbejde. Ved langt hår anvendes hårnet.

1. Brug sikkerhedsbriller

- Anvend også ansigts- eller støvmaske, hvis slibearbejdet støver.

1. Tilslut støvudsugningsapparat

- Hvis der forefindes faciliteter til tilslutning af støvudsugningssystem, sørg for at det tilsluttes og anvendes.

1. Misbrug ikke ledningen

- Bær aldrig værktøjet i ledningen, eller ryk i den for at trække den ud af stikkontakten. Hold ledningen væk fra varme, olie og skarpe kanter.

1. Fastgør arbejdsemner

- Anvend skruetvinger eller en skruestik til at fastgøre arbejdsemner. Det er sikrere end at bruge hånden, og det frigør begge hænder til at betjene værktøjet.

1. Ræk ikke for langt

- Hold altid passende fodfæste og balance.

1. Vedligehold værktøjet

- Hold værktøjet skarpt og rent for forbedret og sikker ydelse. Følg instruktionerne for smøring og udskiftning af tilbehør. Undersøg jævnligt værktøjets ledning, og ved beskadigelse, sørg for at reparation foretages af autoriseret reparatør. Undersøg jævnligt forlængerledninger, og udskift om nødvendigt. Hold håndtag tørre, rene og fri for olie og fedt.

1. Frakobl værktøj

- Når det ikke er i brug, før servicering, og ved udskiftning af tilbehør.

- Gør det til en vane at fjerne justerings- og skruenøgler fra værktøjet før det tændes.

1. Undgå utilsigtet start

- Bær ikke tilkoblet værktøj med fingeren på kontakten. Kontroller at kontakten er slukket ved tilkobling.

1. Brug udendørs forlængerledninger

- Når værktøjet anvendes udenfor, brug kun forlængerledninger beregnet og mærket til udendørs brug.

1. Vær opmærksom

- Se hvad du laver. Brug din fornuft. Betjen ikke værktøjet hvis du er træt.

1. Kontroller beskadigede dele

Før yderligere brug af værktøjet, skal skærme eller andre beskadigede dele kontrolleres nøje, for at bestemme om værktøjet arbejder korrekt og udfører sin tilsigtede funktion. Kontroller justeringen af bevægelige dele, beskadigede dele, montering og ethvert forhold der kan påvirke driften. Skærme eller andre beskadigede dele skal behørigt repareres eller udskiftes af autoriseret servicecenter, med mindre andet er angivet i denne instruktionsvejledning. Få udskiftet defekte kontakter hos et autoriseret servicecenter. Anvend ikke værktøjet, hvis kontakten ikke tænder og slukker

1. △ Advarsel!

- Brug af andet tilbehør eller anordninger end dem nævnt i denne betjeningsvejledning eller katalog, kan forårsage risiko for personskade.

22. Få dit værktøj repareret af en professionel

- Dette elektriske apparat overholder alle relevante sikkerhedsregler for elektriske apparater. Reparation af elektriske apparater må kun udføres af professionelle, ellers kan det medføre alvorlig fare for brugeren.

⚠ Maskinspecifikke sikkerhedsinstrukser til dobbeltsliberen

• Berør ikke netkablet, hvis det beskadiges eller skæres over under arbejdet. Træk elstikket ud med det samme og sørg herefter for, at maskinen kun repareres af en fagmand eller på et autoriseret serviceværksted.
• Maskinen må ikke være fugtig, når den bruges, og må ikke benyttes i fugtige omgivelser.
• Arbejdes der ude i det fri, tilsluttes maskinen via et HFI-relæ med en brydestrøm på maks. 30 mA. Anvend kun en forlængerledning, der er tilladt til brug udendørs.
• Træk elstikket ud af stikdåsen, så snart der opstår fare.
• Før altid netkablet væk fra maskinen i bagudgående retning.
• Brandfare på grund af gnistregn! Der opstår gnistregn i forbindelse med slibning af metal. Vær derfor ubetinget opmærksom på, at personer ikke udsættes for fare, og at brændbare materialer ikke befinder sig i nærheden af arbejdsområdet.

⚠ Advarsel! Giftige dampe!

Bearbejdningen af skadeligt / giftigt støv udgør en sundhedsrisiko for betjeningspersonen eller personer, der opholder sig i nærheden.

• Brug beskyttelsesbriller, høreværn, støv- beskyttelsesmaske og beskyttelseshandsker. Fare for forbrænding!

- Emnet bliver varmt under slibearbejdet. Tag aldrig fat i det på det sted, hvor det skal bearbejdes, og lad det afkøle tilstrækkeligt. Afbryd bearbejdningen igen og igen netop under længere slibearbejde og lad emnet afkøle, før slibearbejdet fortsættes. En varig drift på 30 minutter bør ikke overskrides.

- Dobbeltslibemaskinen er beregnet til tør fladeslibning af metaloverflader. Maskinen må kun benyttes til tørslibning.

- Asbestholdigt materiale må ikke bearbejdes. Asbest gælder som kræftfremkaldende. Anvend ikke beskadigede slibeskiver.

- Anvend kun slibeskiver, hvis data stemmer overens med maskinens typeskilt. Omløbshastigheden bør være lig med eller større end det angivede tal.

- Justér beskyttelsesholderne (gnistværn) og beskyttelsesskiverne af og til, så sliddet på slibeskiverne udlignes. Hold afstanden så lille som mulig.

- Undgå kontakt med den kørende slibeskive.

- Brug ikke maskinen uden opsyn.

- Anvend aldrig maskinen til formål, den ikke er beregnet til.

• Kontrollér altid, at maskinen er slukket, før elstikket sættes i stikdåsen.
• Tænd altid først for apparatet og før først herefter emnet hen mod slibeskiven. Løft emnet væk efter bearbejdningen og sluk så for apparatet.
• Hold altid fast i emnet med begge hænder.
• Sørg for at stå sikkert.
• Vent til slibeskiven / slibeskiverne står helt stille efter bearbejdningen af metaller.
• Træk altid elstikket ud af stikdåsen, før der holdes arbejdspauser, før der arbejdes på maskinen, og när maskinen ikke er i brug.
• Behandl maskinen forsigtigt og omhyggeligt. Maskinen skal altid være ren, tør og fri for olie eller smørefedt.
• Vær altid opmærksom! Vær altid opmærksom på, hvad du gør, og gå altid fornuftig til værks. Anvend i intet tilfælde maskinen, hvis du er ukoncentreret eller føler dig utilpas.
• Slibeskiver skal opbevares på en sådan måde, at de ikke udsættes for mekaniske beskadigelser og ska-delige miljøpåvirkninger.
• Brug ikke defekte eller deformede slibeskiver.
• Kontrollér hyppigt indstillingen af gnistbeskyttelsen og efterjustér den i henhold til slibeskivens slid. Hold afstanden mellem gnistbeskyttelsen og slibeskiven så lille som muligt (ikke større end 2 mm).
• Kontrollér hyppigt indstillingen af værktøjsunderlaget og efterjustér det i henhold til slibeskivens slid. Hold afstanden mellem værktøjsunderlaget og slibeskiven så lille som muligt (ikke større end 2 mm).
• Brug kun slibeskiver, hvis hul passer nøjagtigt på dobbelt-slibemaskinens aksel. Tilpas ikke slibeskiver med for lille hul til akslen.
• Overspænd ikke skivemøtrikken.
• Slib ikke med kold slibeskive. Lad slibeskiven køre et minut i tomgang, før arbejdet påbegyndes.
• Slib ikke på sidefladerne af slibeskiven. Slib kun på frontsiden.
• Påfør ikke kølemiddel direkte på slibeskiven. Kølemiddel kan nedsætte slibeskivens bindingsstyrke og på den måde ødelægge dens funktion.
• Gnister kan være farlige. Slib ikke i nærheden af brændbare gasser eller væsker.
• Stå ud for siden af slibeskiven ved tilkobling af apparatet.
• Afret kun slibeskiven på frontsiden. Ved slibning af sidefladerne kan slibeskiven blive for tynd til en sikker brug.
• Slibning frembringer stærk varme. Tag først fat i emnet, når det er afkølet tilstrækkeligt.
• Brug kun slibeskiver, som er udformet til sikker brug på dobbelt-slibemaskinen. Brug ikke slibeskiver, hvis angivne højeste rotationshastighed er lavere end det oplyste omdrejningstal for apparatet.

6. Tekniske specifikationer

	bg 150 bg 200
Leveringsomfang
	Dobbelt-slibemaskine bg 150/bg 200Betjeningsvejledning
Tekniske specifikationer
Dimensioner LxBxHmm	385 x 240 x 280	440 x 280 x 340
ø skive mm, tilvenstre/ til højre	150 200
ø skive min. mm (efternødslidning)	110 160
ø skivehul mm	12,7 15,88
Skivebredde mm, tilvenstre/til højre	25
Lampe type V/W	E14	12/10
Vægt kg	10,0 15,2
Drev
Motor V/Hz	230/50
Effektforbrug P1 W	370 S2/30min 550	S2/30min
Omdrejningstal 1/min.	2850
Forbehold for tekniske ændringer!

Funktionstid:

En funktionstid på S2 30 min (korttidsdrift) betyder, at motoren – med den nominelle effekt (370/550 W) – højst må udsættes for vedvarende belastning i så lang tid, som det står anført på datapladen (30 min.) Ellers vil den blive overophedet. Under driftspausen afkøles motoren til udgangstemperatur igen.

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 61029.

Lydtryksniveau L _pA (bg 150)...... 82 dB(A)

Lydtryksniveau L _pA (bg 200).... 86 dB(A)

Usikkerhed K_pA .....3 dB

Lydeffektniveau L _WA (bg 150)...... 92 dB(A)

Lydeffektniveau L _WA (bg 200)...... 96 dB(A)

Usikkerhed K_WA .....3 dB

Brug høreværn.

Støjpåvirkning kan føre til tab af hørelse.

Samlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 61029.

Svingningsemissionstal ah ≤ 2,5 m/s2

Usikkerhed K = 1,5 m/s2

Advarsel!

Det angivne svingningsemissionstal er blevet målt iht. en standardiseret prøvningsmetode og kan ændre sig afhængigt af den måde, el-værktøjet anvendes på, og undtagelsesvist komme til at ligge over den angivne værdi.

Det angivne svingningsemissionstal kan bruges til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også bruges til at gennemføre en indledende vurdering af forringelsen.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengør maskinen med jævne mellemrum.
• Tilpas arbejdsmåden efter maskinen.

• Overbelast ikke maskinen.

- Lad i givet fald maskinen underkaste et eftersyn.

- Sluk maskinen, när den ikke benyttes.

- Brug af handsker, når værktøjet er i brug, og begrænsning af arbejdstiden er eksempler på foranstaltninger, der kan træffes for at reducere vibrationsbelastningen. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor el-værktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

7. Montering

Inden maskinen sluttes til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen svarer til netdataene.

Træk stikket ud af stikkontakten inden vedligeholdelses- og montagearbejde påbegyndes.

Træk elstikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.

• Maskinen skal opstilles, så den står stabilt, dvs. den skal påskrues en arbejdsbænk el. lign.
• Alle afskærmninger og sikkerhedsanordninger skal være korrekt påmonterede, inden maskinen tages i brug.
• Slibeskiverne skal kunne køre frit.
• Kontrollér, at dataene på typeskiltet stemmer overens med netdataene, før maskinen tilsluttes.

SIKKERHEDSANVISNING!

Tilslut først apparatet, når alle monterings- og justeringsarbejder er ordnet, og betjeningsvejledningen og sikkerhedsanvisningerne er læst og forstået.

MONTERING

Værktøjsunderlag (fig. 1 + 5 /nr. 4)

Skru værktøjsunderlaget (4) fast på slibeskiveafskærmningen (6) med stjernegrebsskrue og skive. Afstanden mellem slibeskiven og værktøjsunderlaget skal indstilles på maks. 2 mm.

Gnistbeskyttelse (Fig. 2)

Skru gnistbeskyttelsen fast på slibeskiveafskærmningen med krydskærvskrue og spændskive. Afstanden til slibeskiven bør maks. være 2 mm.

Beskyttelsesskiver (Fig. 3, Fig. 4)

1 Montér beskyttelsesglasset på klempladen med 2 krydskærvskruer M4, spændskiver og sekskantmøtrikker.
2 Holdebøjlen føres ind i klempladen og spændes fast med fladrundbolt M6 med spændskive og møtrik.

3 Skru hele enheden på slibeskiveafskærmningen med U-bøjle, sekskantskrue M6 og spændskive.

Beskyttelsen kan indstilles individuelt, så brugerens øjne er beskyttet under hele slibningen.

8. Betjening

Tænd/Sluk-knap

• Stil tænd/sluk-knappen (8) i position ON for at tænde.
• Stil tænd/sluk-knappen (() i position OFF for at slukke.

Når sliberen er tændt, så vent, indtil den har nået sit maksimale omdrejningstal, inden du begynder at slibe.

Arbejdsvejledninger

• Vær opmærksom på, at de bedste resultater opnås ved at trykke emnet så lidt som muligt mod slibeskiven, da der derved arbejdes med konstant omdrejningstal. Udsættes emnet for alt for meget tryk, bremser slibeskiven, eller den standser, dette overbelaster motoren og gør ikke arbejdet hurtigere.
• Sikr for din egen sikkerheds skyld altid små emner med en skruestik eller en skruetvinge.

Slibning

• Læg arbejdsemnet på emnestøtten (4), og før det i den ønskede vinkel langsomt hen til slibeskiven (3), indtil det berører denne.
• Bevæg emnet let frem og tilbage for at opnå et optimal sliberesultat. Dette vil også sikre, at slibeskiven (3) slides jævnt. Lad emnet køle af ind imellem.

Bemærk!

Hvis slibehjulet eller pudse/slibebæltet sætter sig fast under brug, fjernes arbejdsemnet indtil værktøjet igen opnår tophastighed.

Skift af slibeskive

OBS: For at forhindre tilskadekomst på grund af utilsigtet start af dobbelt-slibemaskinen skal apparatet altid slukkes (kontaktstilling på "0") og netstikket trækkes ud af stikkontakten, før slibeskiven skiftes.

• Løsn gnistbeskyttelsen og beskyttelsesskiven, og træk dem så langt ud som muligt, men afmontér dem ikke.
• Løsn værktøjsunderlaget, og træk det så langt ud som muligt.
• Afmontér skruerne, og træk endepladen væk.
• Tag den ydre flange og den gamle slibeskive af, sæt den nye slibeskive på.

BEMAERK:

• Fjern ikke papskiverne, der sidder på siderne af den nye slibeskive, da de bidrager til et sikkert greb mellem flangerne og slibeskiven.
• Undersøg den nye slibeskive for ridser eller andre synlige skader, og bortskaf den om nødvendigt.
• Sæt flangen og møtrikken på igen.

• Skru møtrikken på med en skruenøgle, men ikke for fast, da slibeskiven ellers kan gå i stykker.

• Montér endepladen igen.

• Justér værktøjsunderlaget, gnistbeskyttelsen og beskyttelsesskiven igen i henhold til monteringsvejledningen.

Brug af afretteren til slibestenen

Afretteren er et værktøj til afretning af slibesten.

- Presses let mod slibestenen – uden at frembringe gnister. Kør afretteren sidelæns over hele stenens bredde.

⚠ Bemærk! Bær altid sikkerhedsbriller

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs.
• Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

Vedligeholdelse

Der findes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

10. Elektrisk tilslutning

Den installerede el-motor er tilsluttet og klar til drift. Tilslutningen overholder de gældende VDE- og DINbestemmelser.

Nettilslutningen hos kunden og den benyttede forlængerledning skal overholde disse forskrifter. Installationer, reparationer og vedligeholdelsesarbejder på el-installationen må kun udføres af en fagmand.

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaffald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

12. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevide. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

Obsah:

Med denne maskine følger en 24-måneders garanti. Garantien dækker kun defekter i materialer og udførelse. Defekte dele udskiftes uden omkostningar, men kunden er ansvarlig for installationen. Vores garanti dækker kun de originale dele. Garantien öreligger ikke: garantien dækker ikke, transport skader, skader på grund af forkert behandling og derefter vedligeholdelsesanvisninger er ikke anført. Desuden garantikrav kun for maskiner, der ikke er repareret af en tredjepart.

Гарантия RU
