BG150 - Zerkleinerer SCHEPPACH - Kostenlose Bedienungsanleitung

Produkttyp	Schleifbock (Doppelschleifer)
Marke	Scheppach
Modell	BG150
Abmessungen (L x B x H)	385 x 240 x 280 mm
Gewicht	10,0 kg
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	370 W (S2 30 min)
Drehzahl	2850 U/min
Schleifscheibendurchmesser	150 mm (max) / 110 mm (min nach Verschleiß)
Schleifscheibenbreite	25 mm
Schleifscheibenbohrung	12,7 mm
Körnung der Schleifscheiben	Rechts: Körnung 60, Links: Körnung 36
Lampentyp	E14, 12 V / 10 W
Schalldruckpegel	82 dB(A)
Schallleistungspegel	92 dB(A)
Vibrationsemissionswert	≤ 2,5 m/s²
Hauptfunktionen	Schleifen und Polieren von Metallen, Kunststoffen und anderen Materialien mit geeigneten Scheiben
Im Lieferumfang enthalten	Schutzscheibe, Funkenfänger, Werkzeugauflage, Lampe, Behälter für Kühlwasser
Wartung und Reinigung	Mit einem feuchten Tuch und etwas Seife reinigen; keine aggressiven Produkte verwenden
Sicherheit	Ein-/Ausschalter, Schutzvorrichtungen, automatischer Stopp bei Blockierung
Ersatzteile und Reparierbarkeit	Schleifscheiben, Schutzscheiben, Funkenfänger erhältlich; Reparaturen durch einen qualifizierten Elektriker
Allgemeine Informationen	Nicht für den professionellen Einsatz; Betriebsdauer S2 30 min; Lagerung zwischen 5 und 30°C

Häufig gestellte Fragen - BG150 SCHEPPACH

Welche Materialien kann ich mit dem Schleifbock Scheppach BG150 bearbeiten?

Der BG150 ist zum Schleifen und Polieren von Metallen, Kunststoffen und anderen Materialien ausgelegt, sofern geeignete Schleifscheiben verwendet werden. Er ist nicht für asbesthaltige Materialien geeignet.

Wie hoch ist die Motorleistung und die Betriebsdauer?

Die Leistungsaufnahme beträgt 370 W. Der Motor arbeitet im S2-Betrieb mit 30 Minuten Laufzeit, d.h. er kann 30 Minuten lang bei Nennleistung durchlaufen, danach muss er abkühlen.

Wie wechselt man die Schleifscheiben des BG150?

Ziehen Sie den Netzstecker, entfernen Sie den Funkenfänger und die Schutzscheibe, lösen Sie die Werkzeugauflage, nehmen Sie die Abschlussplatte ab, entfernen Sie den Flansch und die alte Schleifscheibe, setzen Sie die neue Scheibe unter Beibehaltung der Pappscheiben ein, montieren Sie Flansch und Mutter wieder und ziehen Sie sie mäßig fest, dann stellen Sie die Schutzvorrichtungen ein.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille, eine Staubmaske, einen Gehörschutz und Handschuhe. Bei längeren Arbeiten verwenden Sie zusätzlich einen Gehörschutzhelm.

Wie stellt man den Funkenfänger und die Werkzeugauflage ein?

Der Abstand zwischen Schleifscheibe und Funkenfänger bzw. Werkzeugauflage darf maximal 2 mm betragen. Überprüfen und stellen Sie regelmäßig nach, um den Schleifscheibenverschleiß auszugleichen.

Kann ich den BG150 im Freien verwenden?

Ja, aber nur mit einem für den Außenbereich zugelassenen Verlängerungskabel und einem Fehlerstromschutzschalter von maximal 30 mA. Schützen Sie das Gerät vor Regen und Feuchtigkeit.

Was tun, wenn die Schleifscheibe blockiert?

Wenn die Scheibe blockiert, entfernen Sie sofort das Werkstück und warten Sie, bis das Gerät wieder seine volle Drehzahl erreicht hat, bevor Sie die Arbeit fortsetzen. Zu starker Druck kann eine Blockierung verursachen.

Wie reinige und warte ich den Schleifbock?

Ziehen Sie den Netzstecker, reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Halten Sie die Lüftungsschlitze sauber.

Wo finde ich Ersatzteile für den BG150?

Originalersatzteile sind beim Hersteller Scheppach oder bei einem autorisierten Händler erhältlich. Verwenden Sie nur empfohlene Teile, um die Sicherheit zu gewährleisten.

Wie lagere ich das Gerät bei Nichtgebrauch?

Lagern Sie den BG150 an einem trockenen, dunklen, frostfreien Ort (zwischen 5 und 30 °C) und außerhalb der Reichweite von Kindern. Bewahren Sie ihn vorzugsweise in der Originalverpackung auf.

BEDIENUNGSANLEITUNG BG150 SCHEPPACH

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

GB

Gäller endast EU-länder.

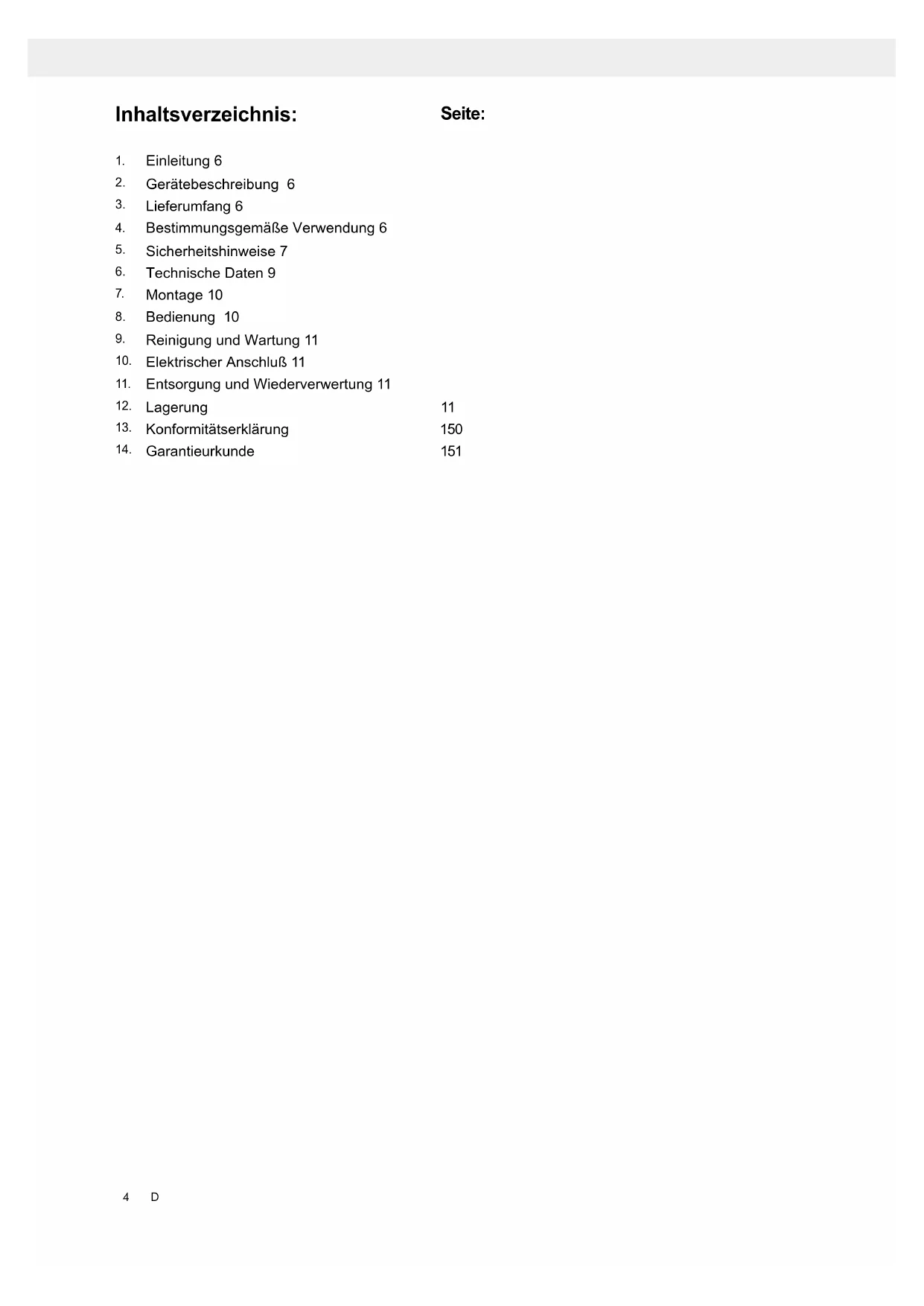

1. Einleitung 6
2. Gerätebeschreibung 6
3. Lieferumfang 6
4. Bestimmungsgemäße Verwendung 6
5. Sicherheitshinweise 7
6. Technische Daten 9
7. Montage 10
8. Bedienung 10
9. Reinigung und Wartung 11
10. Elektrischer Anschluß 11
11. Entsorgung und Wiederverwertung 11

12. Lagerung 11

13. Konformitätserklärung 150

14. Garantieurkunde 151

Erklärung der Symbole auf dem Gerät

DE

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

DE

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

DE

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

DE

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

1. Einleitung

HERSTELLER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaff lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for derte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

Bedienelemente Ihres Doppelschleifers

1. Schutzscheibe
2. Funkenschutz
3. Schleifscheiben (Körnung rechts: 60, links: 36)
4. Werkzeugauflage
5. Lampe
6. Schleifscheibenschutz
7. Bohrung für die Werkbankmontage
8. Hauptschalter (Ein/Aus)
9. Behälter für Kühlwasser

3. Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug!

Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen!

Es besteht Verschluckungs- und Erstickungsgefahr!

4. Bestimmungsgemäße Verwendung

Der Doppelschleifer ist ein Kombigerät zum Schleifen und Polieren von Metallen, Kunstoffen und anderen Materialien unter Verwendung der entsprechenden Schleifscheiben.

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angegebenen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
• Die Maschine darf nur von sachkundigen Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Original-Werkzeugen des Herstellers genutzt werden.

• Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

• Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Restrisiken

Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch die Konstruktion und den Aufbau der Maschine können folgende Punkte auftreten:

• Berührung der Schleifscheibe im nicht abgedeckten Bereich.
• Herausschleudern von Teilen aus beschädigten Schleifscheiben.
• Herausschleudern von Werkstücken und Werkstückteilen.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Lungenschäden, falls keine geeignete Staubschut maske getragen wird.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
• Gefährdung durch Strom bei Verwendung nicht ordnungsgemäßer Elektroanschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die Sicherheitshinweise und die Bestimmungsgemäße Verwendung, sowie die Bedienungsanweisung insgesamt beachtet werden.

5. Allgemeine Sicherheitshinweise

Vorsicht! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung.

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

1. Berücksichtigen Sie Umgebungseinflüsse.

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

- Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.

• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
• Schützen Sie sich vor elektrischem Schlag.
• Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohre, Radiatoren, Elektroherde, Kühlgeräte).
• Halten Sie andere Personen fern.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeugoder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
• Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf.
• Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.
• Überlasten Sie Ihr Elektrowerkzeug nicht.
• Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie das richtige Elektrowerkzeug.
• Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.
• Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.
• Tragen Sie geeignete Kleidung.
• Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.
• Beim Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.
• Tragen Sie bei langen Haaren ein Haarnetz.
• Benutzen Sie Schutzausrüstung.
• Tragen Sie eine Schutzbrille.
• Verwenden Sie bei stauberzeugenden Arbeiten eine Staubmaske.
• Schließen Sie die Staubabsaugeinrichtung an.
• Falls Anschlüsse zur Staubabsaugung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.
• Verwenden Sie das Kabel nicht für Zwecke, für die esnicht bestimmt ist.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Sichern Sie das Werkstück.
• Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten, als mit Ihrer Hand.
• Vermeiden Sie abnorme Körperhaltung.
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Pflegen Sie Ihre Werkzeuge mit Sorgfalt.
• Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

• Kontrollieren Sie regelmäßig die Anschlussle tung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

• Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

• Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15. Ziehen Sie den Stecker aus der Steckdose:

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Sägeblatt, Bohrer, Fräser.

16. Lassen Sie keine Werkzeugschlüssel stecken.

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17. Vermeiden Sie unbeaufsichtigten Anlauf.

- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18. Benutzen Sie Verlängerungskabel für den Außenbereich.

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

19. Seien Sie aufmerksam.

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20. Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen.

• Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen, oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.
• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21. Vorsicht!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren.

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; andernfalls können Unfälle für den Benutzer entstehen.

⚠ Gerätespezifische Sicherheitshinweise für Doppelschleifer

• Berühren Sie nicht das Netzkabel, wenn es während des Betriebs beschädigt oder durchtrennt wird. Ziehen Sie sofort den Netzstecker und lassen Sie das Gerät anschließend ausschließlich von einem Fachmann oder der zuständigen Servicestelle reparieren.
• Betreiben Sie das Gerät nicht wenn es feucht ist und auch nicht in feuchter Umgebung.
• Schließen Sie, wenn Sie im Freien arbeiten, das Gerät über einen Fehlerstrom (FI)-Schutzschalter mit maximal 30 mA Auslösestrom an. Verwenden Sie nur ein für den Außenbereich zugelassenes Verlängerungskabel.
• Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.
• Führen Sie das Netzkabel immer nach hinten vom Gerät weg.
• Brandgefahr durch Funkenflug! Wenn Sie Metalle schleifen entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.

⚠Warnung! Giftige Dämpfe!

Das Bearbeiten von schädlichen / giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar.

- Tragen Sie eine Schutzbrille, Gehörschutz, Staubschutzmaske und Schutzhandschuhe. Verbrennungsgefahr!

Das Werkstück wird beim Schleifen heiß. Fassen Sie es niemals an der zu bearbeitenden Stelle an und lassen Sie es ausreichend abkühlen. Unterbrechen Sie gerade bei längeren Schleifarbeiten immer wieder die Bearbeitung und lassen Sie das Werkstück abkühlen, bevor Sie mit dem Schleifen fortfahren. Ein Dauerbetrieb von 30 Minuten sollte nicht überschritten werden.

• Die Doppelschleifmaschine ist für trockenes Flächenschleifen von Metalloberflächen ausgelegt. Das Gerät darf nur für Trockenschliff verwendet werden.
• Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend. Verwenden Sie keine beschädigten Schleifscheiben.
• Verwenden Sie nur Schleifscheiben, deren Daten mit dem Typenschild der Maschine übereinstimmen. Die Umlaufgeschwindigkeit sollte gleich oder größer sein als die angegebene Zahl.
• Stellen Sie die Schutzhalter (Funkenabweiser) und Schutzscheiben periodisch nach, so dass der Verschleiß der Schleifscheiben ausgeglichen wird. Halten Sie den Abstand so gering wie möglich.
• Vermeiden Sie den Kontakt mit der laufenden Schleifscheibe.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Verwenden Sie das Gerät niemals zweckentfremdet.

• Achten Sie immer darauf, dass das Gerät ausgeschaltet ist, bevor Sie den Netzstecker in die Steck-dose stecken.

• Schalten Sie immer zuerst das Gerät ein und führen Sie dann das Werkstück gegen die Schleifscheibe. Heben Sie nach der Bearbeitung das Werkstück ab und schalten Sie dann das Gerät aus.

• Halten Sie das Werkstück immer fest mit beiden Händen.
• Sorgen Sie für einen sicheren Stand.
• Lassen Sie die Schleifscheibe / n nach der Bearbeitung von Metallen vollständig zum Stillstand kommen.
• Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Netzstecker aus der Steckdose.
• Behandeln Sie das Gerät vorsichtig und sorgfältig. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
• Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.
• Schleifscheiben sind so zu lagern, dass sie keinen mechanischen Beschädigungen und schädigenden Umwelteinflüssen ausgesetzt sind.
• Defekte oder verformte Schleifscheiben nicht verwenden.
• Einstellung des Funkenschutzes häufig kontrollieren und der Abnutzung der Schleifscheibe entsprechend nachstellen. Den Abstand zwischen Funkenschutz und Schleifscheibe möglichst klein halten (nicht größer als 2mm).
• Einstellung der Werkzeugauflage häufig kontrollieren und der Abnutzung der Schleifscheibe entsprechend nachstellen. Den Abstand zwischen Funkenschutz und Schleifscheibe möglichst klein halten (nicht größer als 2mm).
• Nur Schleifscheiben verwenden, deren Bohrung exakt auf die Welle des Doppelschleifer paßt. Keine Schleifscheiben mit zu kleiner Bohrung verwenden.
• Scheibenmutter nicht überdrehen.
• Nicht mit kalter Schleifscheibe schleifen. Schleifscheibe vor Arbeitsbeginn eine Minute lang im Leerlauf laufen lassen.
• Nicht an den Seitenflächen der Schleifscheibe schleifen. Nur an der Stirnseite schleifen.
• Kühlmittel nicht direkt auf die Schleifscheibe auftragen. Kühlmittel kann die Bindungsstärke der Schleifscheibe beeinträchtigen und so zu deren Ausfall führen.
• Funken können gefährlich sein. Nicht in der Nähe entflambarer Gase oder Flüssigkeiten schleifen.
• Beim Anschalten des Gerätes seitlich zur Schleifscheibe stehen.
• Schleifscheibe nur an der Stirnseite abrichten. Durch Schleifen an den Seitenflächen kann die Schleifscheibe zu dünn werden für den sicheren Gebrauch.
• Schleifen erzeugt Hitze. Werkstück erst dann anfas- sen, wenn es ausreichend abgekühlt ist.
• Nur solche Schleifscheiben verwenden, die für den sicheren Gebrauch auf den Doppelschleifer ausgelegt sind. Keine Schleifscheibe verwenden, deren angegebene Höchstumlaufgeschwindigkeit niedriger als die Drehzahlangabe des Gerätes ist.

6. Technische Daten

	bg 150 bg 200
Lieferumfang
	Doppelschleifer bg 150/bg 200
	Bedienungsanweisung
Technische Daten
Baumaße LxBxHmm	385 x 240 x 280	440 x 280 x 340
ø Scheibe max. mm	150 200
ø Schelbe mln. mm(nach Abnutzung)	110 160
ø Scheibenbohrungmax. mm	12,7 15,88
Scheibenbreitemm links/rechts	25
Lampe Typ V/W	E14	12/10
Gewicht kg	10,0 15,2
Antrieb
Motor V/Hz	230/50
AufnahmeleistungP1 W	370 S2/30min 550	S2/30min
Drehzahl 1/min	2850
Technische Änderungen vorbehalten!

Einschaltdauer:

Die Einschaltdauer S2 30 min (Kurzzeitbetrieb) sagt aus, dass der Motor mit der Nennleistung (370/550 W) nur für die auf dem Datenschild angegebene Zeit (30 min) dauernd belastet werden darf. Andernfalls würde er sich unzulässig erwärmen. Während der Pause kühlt sich der Motor wieder auf seine Ausgangstemperatur ab.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Schalldruckpegel L _pA (bg 150).... 82 dB(A)

Schalldruckpegel L _pA (bg 200).... 86 dB(A)

Unsicherheit K_pA .....3 dB

Schallleistungspegel L _WA (bg 150)...... 92 dB(A)

Schallleistungspegel L_WA (bg 200)...... 96 dB(A)

Unsicherheit K_WA .....3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 61029.

Schwingungsemissionswert a_h ≤ 2,5 m/s ^2

Unsicherheit K = 1,5 m/s²

Warnung!

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

7. Montage

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Ziehen Sie vor allen Wartungs- und Montagearbeiten den Netzstecker.

• Die Maschine muss standsicher aufgestellt werden, d. h. auf einer Werkbank o. ä. festschrauben.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Die Schleifscheiben müssen frei laufen können.
• Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Sicherheitshinweis! Gerät erst dann anschließen, wenn alle Montage-und Justierarbeiten erledigt sind und die Bedienungsanleitung und die Sicherheitshinweise gelesen und verstanden wurden.

Montage

Werkzeugauflagen (Fig. 1/Nr. 4)

Werkzeugauflage (4) mit Sterngriffschraube und Scheibe am Schleifscheibenschutz (6) festschrauben. Der Abstand zwischen Schleifscheibe und Werkzeugauflage ist auf max. 2 mm einzustellen.

Funkenschutz (Fig. 2)

Funkenschutz mit Kreuzschlitzschraube und Beilagscheibe am Schleifscheibenschutz festschrauben. Der Abstand zur Schleifscheibe sollte max. 2 mm betragen.

Schutzscheiben (Fig. 3, Fig. 4)

1. Schutzglas mit 2 Kreuzschlitzschrauben M4, Beilagscheiben und Sechskantmuttern am Klemmblech montieren.
2. Der Haltebügel wird in das Klemmblech eingeführt und mit der Flachrundschraube M6 mit Beilagscheibe und Mutter geklemmt.
3. Komplette Einheit an Schleifscheibenschutz mit U-Bügel, Sechskantschraube M6 und Beilagscheibe anschrauben.
   Der Schutz ist individuell einstellbar, sodass die Augen des Anwenders während des Schleifvorgangs geschützt sind.

8. Bedienung

Ein-/Ausschalten

• Zum Einschalten setzen Sie den Ein-/Ausschalter (8) auf die Position ON.
• Zum Ausschalten Ein-/Ausschalter (()) auf Position Off setzen.

Beginnen Sie erst dann mit dem Schleifen, wenn das Gerät seine maximale Drehzahl erreicht hat.

Arbeitshinweise

• Beachten Sie dass Sie mit geringem Druck des Werkstücks auf die Schleifscheibe die besten Ergebnisse erzielt werden, da dann mit konstanter Drehzahl gearbeitet wird. Zu starker Druck auf das Werkstück bremst die Schleifscheibe ab oder sie kommt zum Stillstand, dies überlastet den Motor und führt nicht zur Beschleunigung des Arbeitsvorgangs.
• Sichern Sie kleine Werkstücke zu Ihrer eigenen Sicherheit immer mit einem Schraubstock oder einer Schraubzwinge.

Schleifen

• Das Werkstück auf die Werkstückauflage (4) auflegen und langsam im gewünschten Winkel an die Schleifscheibe (3) heranführen bis es diese berührt.
• Um ein optimales Schleifergebnis zu erhalten und die Schleifscheibe (3) gleichmäßig abzunutzen, sollte das Werkstück leicht an der Schleifscheibe (3) hin und her bewegt werden.
• Das Werkstück immer wieder abkühlen lassen.

Achtung!

Falls beim Arbeiten die Scheibe einmal blockieren sollte, entfernen Sie bitte ihr Werkstück und warten, bis das Gerät seine maximale Drehzahl wieder erreicht hat.

WECHSEL DER SCHLEIFSCHEIBE

ACHTUNG: Um Verletzungen durch versehentliches Starten des Doppelschleifers zu verhindern, muss vor dem Schleifscheibenwechsel das Gerät stets ausgeschaltet (Schalterstellung auf „0“) und der Netzstecker aus der Steckdose gezogen werden.

• Funkenschutz und Schutzscheibe lockern und möglichst weit herausziehen, aber nicht abmontieren.
• Werkzeugauflage lockern und möglichst weit herausziehen.
• Schrauben abmontieren und die Endplatte abziehen.
• Äußeren Flansch und alte Schleifscheibe abnehmen, die neue Schleifscheibe aufsetzen.

Hinweis:

• Die an den Seiten der neuen Schleifscheibe angebrachten Kartonscheiben nicht entfernen, da diese den sicheren Griff der Flansche gegen die Schleifscheibe unterstützen.
- Die neue Schleifscheibe auf Risse oder andere sichtbare Schäden hin untersuchen und gegebenenfalls entsorgen.
- Flansch und Mutter wieder aufsetzen.
• Die Mutter mit einem Schraubenschlüssel nicht zu fest anziehen, da sonst die Schleifscheibe brechen kann.
• Endplatte wieder montieren.
- Werkzeugauflage, Funkenschutz und Schutzscheibe wieder gemäß der Montageanleitung justieren.

Schleifscheibenabzieher

Der Schleifscheibenabzieher ist ein Werkzeug zum Ebnen der Schleifscheibe Leicht gegen die Schleifscheibe drücken - ohne Funken zu erzeugen. Den Abzieher seitliwärts über die gesamte Breite der Schleifscheibe bewegen. ⚠ Achtung! Immer Schutzbrille tragen

9. Reinigung und Wartung

Vor allen Reinigungsarbeiten den Netzstecker ziehen.

Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse staub- und schmutzfrei. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

10. Elektrischer Anschluß

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von einer Fachkraft ausgeführt werden.

11. Entsorgung und Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Table of contents:

Fabrikation von Holzbearbeitungsmaschine GmbH

Work Rests (Fig. 1, Nr. 4)

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69,

D-89335 Ichenhausen

EGREGIO CLIENTE,

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

Geachte klant,

6. Technische gegevens

Inschakelduur:

Vonkenvanger (Fig. 2)

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69, D-89335 Ichenhausen

Prezado Cliente,

Fabrikation von Holzbearbeitungsmaschinen GmbH

Gnistfanger (Fig. 2)

Fest gnistfangeren til slipeskivebeskyttelsen med stjerneskrue og mellomleggsskive. Avstanden til slipeskiven skal være maks. 2 mm.

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 D-89335 Ichenhausen

VÁŽENÝ ZÁKAZNÍKU,

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69

D-89335 Ichenhausen

Drogi kliencie

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Instrumenta balsti (1. att./Nr. 4)

Werkzeugauflage (4) mit einer Rändelschraube am SchleifPieskrūvējiet instrumenta balstu (4) ar uzvelmētu skrūvi pie slīpripas aizsarga (6).

Fabrikation von Holzbearbeitungsmaschinen GmbH

1 Halten Sie Ihren Arbeitsbereich in Ordnung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung
CE

DE	erklärt folgende Konformität gemäßEU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai ši straipsnì
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	декларира съответното съответствие съгласно Дирек-тива на EC и норми за артикул

Doppelschleifer bg 150 / bg 200

Ichenhausen, den 15.06.2016

M. B.-d. Unterschrift / Markus Bindhammer / Technical D

Art.-No. 4903104901 / 4903105901

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
