KASUTUSJUHEND EPHS1800 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

1. Sissejuhatus 110
2. Seadme kirjeldus ja tarnekomplekt.... 110
3. Sihtotstarbekohane kasutus 110
4. ohutusjuhised....110
5. Tehnilised andmed....112
6. Enne käikuvõtmist.... 112
7. Montaaž 112
8. Ülespanemine ja käsitsemine.... 113
9. Transportimine....114
10. Puhastamine ja hooldus 114
11. ladustamine.... 114
12. Utiliseerimine ja taaskäitlus.... 114

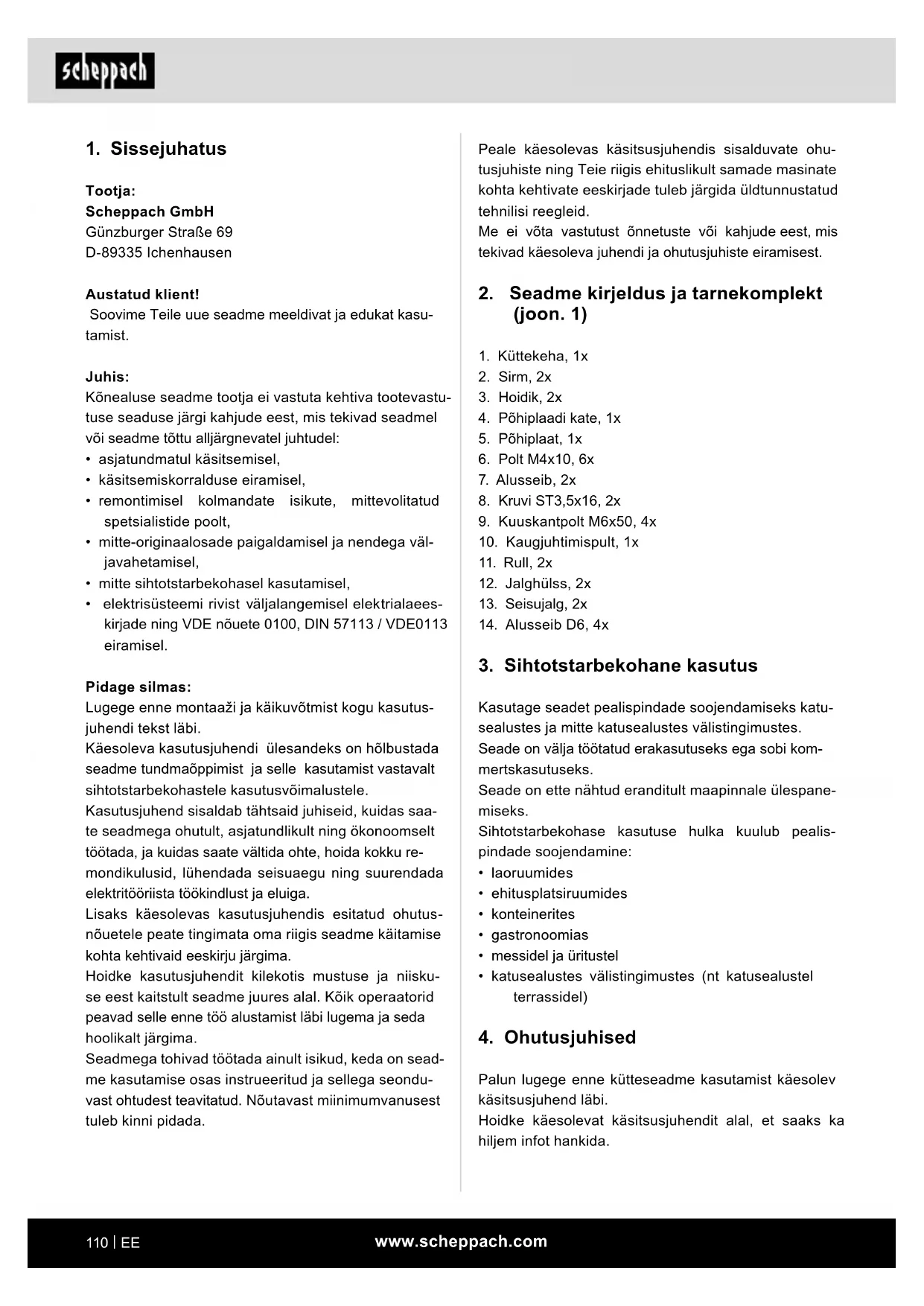

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus ja tarnekomplekt (joon. 1)

1. Küttekeha, 1x
2. Sirm, 2x
3. Hoidik, 2x
4. Põhiplaadi kate, 1x
5. Põhiplaat, 1x
6. Polt M4x10, 6x
7. Alusseib, 2x
8. Kruvi ST3,5x16, 2x
9. Kuuskantpolt M6x50, 4x
10. Kaugjuhtimispult, 1x
11. Rull, 2x
12. Jalghülss, 2x
13. Seisujalg, 2x
14. Alusseib D6, 4x

3. Sihtotstarbekohane kasutus

Kasutage seadet pealispindade soojendamiseks katusealustes ja mitte katusealustes välistingimustes.

Seade on välja töötatud erakasutuseks ega sobi kommertskasutuseks.

Seade on ette nähtud eranditult maapinnale ülespanemiseks.

Sihtotstarbekohase kasutuse hulka kuulub pealis-pindade soojendamine:

• laoruumides
• ehitusplatsiruumides
• konteinerites
• gastronomias
• messidel ja üritustel
• katusealustes välistingimustes (nt katusealustel terrassidel)

4. Ohutusjuhised

Palun lugege enne kütteseadme kasutamist käesolev käsitsusjuhend läbi.

Hoidke käesolevat käsitsusjuhendit alal, et saaks ka hiljem infot hankida.

1 Elektriseadmete kasutamisel tuleb järgida alati põhilisi ettevaatusmeetmeid. Könealuste korral-duste eiramine võib põhjustada tulekahju, elektrilööki, teisi vigastusi või materiaalseid kahjusid.

2 TÄHELEPANU - KÜTTESEADME MÖNED OSAD LÄHEVAD VÄGA KUUMAKS, ÄRGE PUUDUTAGE KÜTTESEADET, KUI SEE ON KÄIGUS.

3 Ärge monteerige ega pange seadet üles vahetult pistikupesa alla.

4 Kütteseadme kaitsevõre ülesandeks on takistada kokkupuudet kütteelementidega ja see peab olema paigaldatud, kui kütteseade on käigus. Kaitsevõre ei paku täielikku kaitset lastele või raugastunud isikutele.

5 Ärge katke kütteseadet ülekuumenemise vältimiseks kinni.

6 Kütteseade pole varustatud ruumitemperatuuri juhtseadmega.

7 Ärge kasutage kütteseadet väikestes ruumides, kui seal asuvad inimesed, kes pole vöimelised iseseisvalt ruumist lahkuma, välja arvatud juhul, kui hoolitakse pideva valve eest.

8 Alla 3-aastased lapsed ei tohi tootele läheneda, kui nad ei viibi püsiva järelevalve all. 3- kuni 8-aastased lapsed tohivad seadet sisse või välja lülitada ainult siis, kui see installeeriti ja positsioneeriti harilike kasutuseeskirjade järgi, lapsed viibivad järelevalve all, neid on küllaldaselt turvalises kasutamises öpetatud ning nad on möistnud võimalikke ohte. 3- kuni 8-aastased lapsed ei tohi toodet külge ühendada, reguleerida, puhastada ega hooldusprotseduure läbi viia. TÄHELEPA-NU: Mõned seadmeosad võivad väga kuumaks minna ja põletusi põhjustada. Laste või kaitset vajavate inimeste kohalviibimise korral tuleb toimida erilise ettevaatusega.

9 Kõnealust seadet tohivad kasutada lapsed alates 8 eluaastast või piiratud füüsiliste, sensoorsete või mentaalsete võimete, puudulike kogemuste ja / või teadmistega isikud ainult järelevalve all või juhul, kui neid on seadme kasutamises juhendatud ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Puhastust ja kasutajapoolset hooldust ei tohi lapsed ilma järelevalveta teostada.

10 Võtke toode pakendist välja ja veenduge, et see on nõuetekohases seisundis.

11 ÄRGE LUBAGE lastel pakendiga, nt kilekottidega mängida.

12 Kontrollige enne pistikupesaga ühendamist, kas Teie seadme pinge ja sagedus ühtivad võrguvoo-lu väärtustega.

13 Kütteseade läheb kuumaks, kui see on käigus. Põletuste vältimiseks EI TOHI võresid või küt- teelemente kasutamise ajal PUUDUTADA; lisaks ärge proovige kütteseadet liigutada.

14 ÄRGE katsuge seadet märgade kätega.

15 ÄRGE käitage kütteseadet kahjustatud vörgukaabli või pistikuga ega pärast seadme väärtalitlust, kui see kukkus ümber või sai kahjustada. Viige kütteseade kontrollimiseks ja remontimiseks tunnustatud hooldusettevõttesse.

16 ÄRGE üritage elektrilisi või mehaanilisi funkt-sioone remontida ega kohandada, sest see võib põhjustada garantii kehtetuks muutumise.

17 Ärge pistke kütteseadmesse MITTE MINGISU-GUSEID esemeid ega laske neil kütteelementi puudutada, ärge asetage kunagi midagi kaitse-seadisele (nt käterätid), sest see võib põhjustada kütteseadmel kahjustusi ja elektrilööki või tule-kahju. Ärge kasutage kütteseadet kunagi pesu kuivatamiseks.

18 Kui kütteelement enam ei hõõgu, siis võib see veel voolu juhtida; palun kontrollige, kas kütte-seadistus näitab, et kütteseade on välja lülitatud. Lahutage seade alati vooluvõrgust, enne kui viite sellel läbi puhastustöid või vahetate torusid.

19 Ärge kasutage kütteseadet kohtades, kus ladustatakse bensiini, värve või muid süttimisvõimelisi materjale.

20 Lahutage kütteseade alati vooluvõrgust, kui seda ei kasutata. Haarake vooluvarustuse lahutamiseks pistikust kinni ja tömmake see pistikupesast välja. Ärge tömmake kunagi kaablist.

21 Ärge suunate kütteseadet kunagi kardinatele, mööblile ega teistele süttimisvöimelisele esemetele ja veenduge, et läheduses asuvate esemete suhtes peetakse kinni minimaalsest vahekaugusest.

22 Ärge kasutage kütteseadet kunagi ühenduses aeglülituskella või muu seadisega, mis võimaldab järelevalveta sisselülitust.

23 Ärge tömmake elektrikaablist ega seadmest endast, et seda pistikupesast lahutada. Tömmake otse pistikust.

24 Ärge lubage lastel või ebakompetentsetel isikutel seadet järelevalveta kasutada.

25 Elektrikaabel tuleb enne kasutamist täielikult maha kerida.

26 Kui seadet pikema ajavahemiku vältel ei kasutata, siis lahutage see vooluvarustusest.

27 Ärge kasutage kütteseadet kümblusvannide, duššide, valamute või ujumisbasseinide vahetus läheduses.
28 Antud seade pole ette nähtud kasutamiseks piiratud kehaliste, sensoorsete või vaimsete võimete, puudulike kogemuste või puuduvate teadmistega isikute poolt (sealhulgas lapsed), välja arvatud, kui nad on saanud nende ohutuse eest vastutavalt isikult korraldusi või viibivad tema järelevalve all.
29 Lapsi tuleb valvata tegemaks kindlaks, et nad seadmega ei mängi.
30 Kütteseade tuleb üles panna horisontaalsele ta-sasele maapinnale.
31 Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.
32 Ärge kasutage kütteseadet koos programmeeri-misseadmega, aeglülituskellaga, eraldi kaugjuhtimissüsteemiga või muu seadmega, mis lülitab kütteseadme automaatselt sisse; seetõttu valit-seb tulekahju oht, kui kütteseade on kinni kaetud või valesti positsioneeritud.
33 Elektrilöökide vältimiseks ei tohi seadet, kaablit ja pistikut vette ega teistesse vedelikesse kasta.

⚠ TÄHELEPANU!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui masinat käsitsetakse.

5. Tehnilised andmed

Pinge 220-240V\~

Sagedus	50Hz
Võimsustarve (P)	1800W
kaitseklass	I
Kaitseliik	IP34
Kaugjuhtimissüsteem	Jah
aku	AAA

6. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

⚠ TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjudest kohe transpordiettevõtet, millega seade kohale tarniti.
• Tuleb vältida pikki toitejuhtmeid (pikenduskaableid).
• Ärge käitage seadet niiskes või märjas ruumis.

7. Montaaž

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Veenduge enne seadme ühendamist vooluvõrguga, et tüübisildil esitatud andmed ühtivad võrguühenduse andmetega.

⚠️ Hoiatus!

Tömmake enne seadmel seadete teostamist vörgupistik välja.

Rullide ja seisujalgade montaaž (joon. 2)

1. Kinnitage rullid (11) 4 kruviga M4x10 (6) põhiplaadi (5) alaküljele.
2. Lükake jalghülsid (12) seisujalgadele (13) ja keerake need põhiplaadi (5) sisse.

Hoidikute montaaž (joon. 3)

1. Kinnitage hoidikud (3) kuuskantpoltidega M6x50 (9) põhiplaadile (5).
2. Lükake põhiplaadi kate (4) mõlemale hoidikule (3).

Küttekeha montaaž (joon. 4)

1. Pange küttekeha (1) mölemale hoidikule (3) ja kindlustage need 2 kruviga M4x10 (6).

2. Pistke ühenduskaabel läbi põhiplaadi (5).

Sirmide montaaž (joon. 5/6)

1. Lükake põhiplaadi katet (4) ülespoole ja lükake sirm (2) mölemal küljel hoidikute (3) vahele.

2. Laske põhiplaadi kate (4) jälle alla.

3. Kindlustage põhiplaadi kate (4) põhiplaadi (5) alaküljel alusseibide (7) ja kruvidega ST3,5x16 (8).

8. Ülespanemine ja käsitsemine

⚠ Tähelepanu!

Eemaldage enne seadme kasutamist transpordikindlustused (joon. 7).

Ülespanemine

- Minimaalsetest vahekaugustest (ülal: 60 cm, küljel: 150 cm) tuleb alati kinni pidada, ükskõik, kas küttenool asub horisontaalses või vertikaalses positsioonis. Vahekaugust tuleb mõõta ümbritsevatest esemetest kütteseadme lähimal asuva punktini.

- Hoidke süttimisvõimeline materjal alati kütteseadmest eemal.

- Ärge keerutage ega murdke elektrikaablit.

- Kütteseade on varustatud klassi IP34 kaitsega ja sobib öues kasutamiseks. Kui vajate pikenduskaablit, siis peavad olema kaabel ja pistikusüsteem veetihedad.

- Ärge vajutage niiskete kätega sisse-/väljalülitit.

△ Tähelepanu! Kütteseade on varustatud ümberkukkumiskaitsmega. Kütteseade lülitub kaldumise või ümberkukkumise korral automaatselt välja.

Käsitsemine (joon. 8)

Kütteseadmel saab seadeid teostada seadme käsitsemisväljalt või kaugjuhtimispuldilt.

	Sümbol Funktsioon
A		Sisse-/Välja-nupp: Kogu küttekiirguri sisse- ja väljalülitamine
B		Ülemine küttevarras: Ülemise küttevarda selektiivne sisse- ja väljalülitamine ning tugevuse seadistamine (astmed 1 kuni 5)

C		Valgus: LED lambi sisse- ja väljalülitamine ning heleduse seadistamine (astmed 1 kuni 5)Juhis: Sisseklapitud küttenoole korral põleb ainult ülemine LED lamp. Väljaklapitud seisundis põlevad mölemad LEDid.
D		Digitaalne näidik: Töötava kütteelemendi kütteastme näit.Näitab alati ülemise elemendi kütteastet, kui see on käigus.

1 Ühendage vörgupistik külge ja kölab kontrollhe- li. Kütteseade on Standby-režiimis, Sisse/Välja sümbol (A) põleb roheliselt.

2 Vajutage kaugjuhtimispuldil või käsitsemisväljal "A"-klahvi. Lamp põleb punaselt ja kütteseade lülitub ümber käitusele. Küttetoru ja LED lamp on astmele 3 eelseadistatud. (Kütteseade on va-rustatud Memory-funktsiooniga ja töötab viimati valitud seadistusega).

3 Vajutage klahvi "B" või "C" ja vastav küttetoru või lamp ning digitaalne näidik vilguvad 5 sekundit; vajutage sama klahvi, et seadistada kütteseadet või valgust, mil näidikul "D" näidatakse võimsu-seseadistust. 5 sekundi järel vilkumine lõpeb ja seadistamine on lõpetatud.

4 Lülitage küttetoru ja lamp välja vajutades klahvi "A". Kütteseade lülitub nüüd Standby-režiimi.

△ Hoiatus! Lahutage kütteseade alati vooluvörgust, kui seda ei kasutata.

Küttenoole väljaklappimine (joon. 9, 10, 11)

Küttenool talitleb vertikaalses või horisontaalses posit- sioonis.

Avage küttenool järgmiste korralduste järgi ja sulgege see vastupidises järjekorras.

1 Lukustage küttenool (B) lahti vajutades selleks mölemat lahtilukustit (A) üheaegselt sissepoole.

2 Klappige küttenool (B) üles ja riputage turvalook (C) väljalõikesse (D).

Elektriühendus:

- Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.

- Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.

• Toode on ette nähtud kasutamiseks eranditult ühenduspunktides, mis ei ületa maksimaalset lubatud vörguimpedantsi "Z" ( Z_max = 0,017 ) vöi
• Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et ühenduspunkt, mille kaudu soovite toodet kasutada, vastab a) või b) nõuetele.

9. Transportimine

⚠ Tähelepanu! Ümberkukkumisoht! Transportige kütteseade ainult kokkuklapitud seisundis!
⚠ Hoiatus! Tömmake enne kütteseadme transportimist alati vörgupistik välja.

Kallutage seadet transportimiseks niipalju, et seda saaks rullidel (11) söidutada. (joon. 12)

10. Puhastamine ja hooldus

⚠️ Hoiatus!

Tömmake enne igasugust seadistamist, korrashoiutööd ja parandamist vörgupistik välja!

Kütteseade ei sisalda liikuvaid osi; see on väga hool- dusvaene.

Kui kütteseadmele koguneb siiski palju mustust, siis kasutage selle ülepühkimiseks niisket rätikut.

HOIATUSJUHIS: Lahutage seade enne puhastamist vooluvarustusest ja oodake mõni minut, kuni see on maha jahtunud.

Teenindusinformatsioon

Palun pidage silmas, et könealuse toote järgmised osad alluvad normaalsele või loomulikule kulumisele ja neid vajatakse seetõttu ka kulumaterjalina.

Kuluosad *: küttevarras, ventilaator

* Ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

11. ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel.

Säilitage seadet originaalpakendis.

Katke seade kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsusjuhendit seadme juures.

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikah-justusi vältida. Pakend on toorainest ja see-ga taaskasutatav või saab selle tooraine-ringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjali-dest nagu nt metallist ning plastmassidest. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakauplusest või val-

lavalitsusest järele!

Pakend koosneb keskkonnasõbralikest materjali- dest, mille saate utiliseerida kohalike taaskäitlus- punktide kaudu.

Kasutusest kõrvaldatud seadme utiliseerimisvõi-maluste kohta saate teavet kohalikust valla- või linnavalitsusest.

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sage-

li kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset möju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

Patareid ja akud ei kuulu olmeprügisse!

Tarbijana olete seadusega kohustatud köik patareid ja akud söltumata sellest, kas need sisaldavad kahjulikke aineid* vöi mitte, oma valla/linnaosa kogumispunktis või kaubanduses ära andma, et need saaks keskkonnasäästlikku utiliseerimise suunata.

*tähistatud järgnevaga: Cd = kaadmium, Hg = elavhõ-be, Pb = plii

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
