NÁVOD K OBSLUZE EPHS1800 SCHEPPACH

Vysvětlení symbolů na přístroji

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Varování: Aby se zamezilo přehřátí topného zařízení, nesmí být topné zařízení zakryté – Nebezpečí požáru!
	POZOR! Horké povrchy!

Obsah:

Strana:

1. Úvod....65
2. Popis zařízení a Rozsah dodávky 65
3. Použití v souladu s určením 65
4. Bezpečnostní pokyny 65
5. Technické údaje....67
6. Před uvedením do provozu....67
7. Montáž 67
8. Instalace a obsluha....68
9. Přeprava 69
10. Čištění a údržba....69
11. Skladování 69
12. Likvidace a recyklace 69

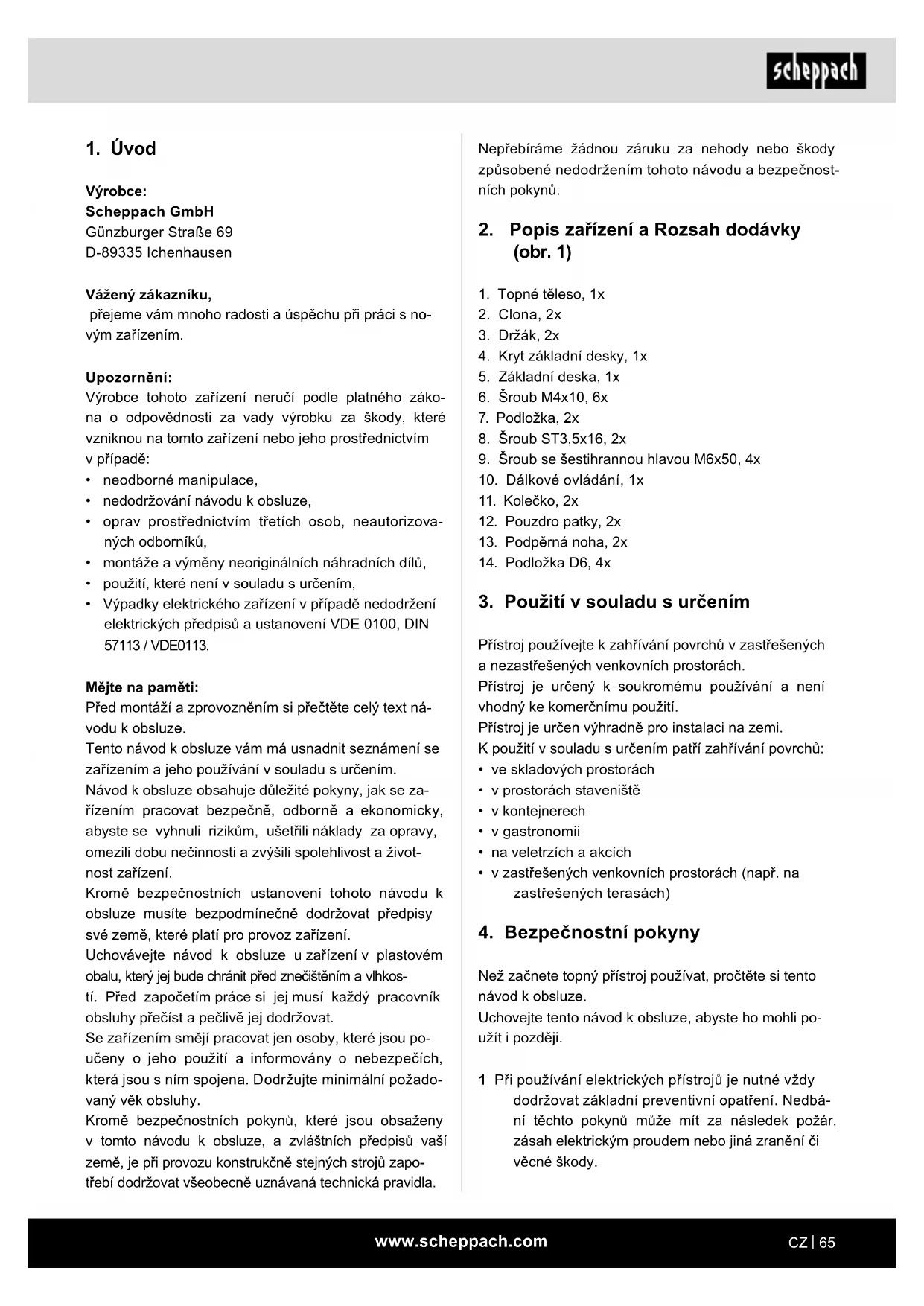

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníku,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis zařízení a Rozsah dodávky (obr. 1)

1. Topné těleso, 1x
2. Clona, 2x
3. Držák, 2x
4. Kryt základní desky, 1x
5. Základní deska, 1x
6. Šroub M4x10, 6x
7. Podložka, 2x
8. Šroub ST3,5x16, 2x
9. Šroub se šestihrannou hlavou M6x50, 4x
10. Dálkové ovládání, 1x
11. Kolečko, 2x
12. Pouzdro patky, 2x
13. Podpěrná noha, 2x
14. Podložka D6, 4x

3. Použití v souladu s určením

Přístroj používejte k zahřívání povrchů v zastřešených a nezastřešených venkovních prostorách.

Přístroj je určený k soukromému používání a není vhodný ke komerčnímu použití.

Přístroj je určen výhradně pro instalaci na zemi.

K použití v souladu s určením patří zahřívání povrchů:

• ve skladových prostorách
• v prostorách staveniště
• v kontejnerech
• v gastronomii
- na veletrzích a akcích
• v zastřešených venkovních prostorách (např. na zastřešených terasách)

4. Bezpečnostní pokyny

Než začnete topný přístroj používat, pročtěte si tento návod k obsluze.

Uchovejte tento návod k obsluze, abyste ho mohli použít i později.

1 Při používání elektrických přístrojů je nutné vždy dodržovat základní preventivní opatření. Nedbání těchto pokynů může mít za následek požár, zásah elektrickým proudem nebo jiná zranění či věcné škody.

2 POZOR – NĚKTERÉ DÍLY TOPNÉHO PŘÍ-STROJE JSOU VELMI HORKÉ, NEDOTÝKEJ-TE SE JICH, KDYŽ JE TOPNÝ PŘÍSTROJ V PROVOZU.

3 Přístroj nemontujte resp. neinstalujte přímo pod zásuvku.

4 Ochranná mříž tohoto topného přístroje by měla zamezit přímému kontaktu s topnými prvky a musí být připevněna, když je topný přístroj v provozu. Ochranná mříž neskýtá úplnou ochranu pro malé děti nebo slabé osoby.

5 Nezakrývejte topný přístroj, abyste zabránili přehřátí.

6 Tento topný přístroj není vybaven přístrojem k řízení teploty místnosti.

7 Nepoužívejte tento topný přístroj v malých prostorách, pokud se zde zdržují osoby, které nejsou schopny místnost samy opustit, s výjimkou připadu, kdy je zajištěn stálý dohled.

8 Děti do 3 let se nesmějí k výrobku přibližovat, pokud nejsou pod stálým dohledem. Děti od 3 do 8 let smějí přístroj pouze zapnout resp. vypnout, pokud je nainstalovaný a umístěný podle běžných předpisů k používání, a pokud jsou pod dohledem, byly přiměřeně poučeny o správném a bezpečném použití a pochopily možná rizika. Děti od 3 do 8 let nesmějí výrobek připojovat, regulovat, čistit ani na něm provádět úkony údržby. POZOR: Některé dily přístroje mohou být velmi horké a způsobit popáleniny. V přítomnosti dětí nebo osob vyžadujících ochranu dbejte obzvláštní opatrnosti.

9 Děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat tento přístroj, jen jsou-li pod dozorem nebo byly poučeny o bezpečném použití přístroje a pochopily rizika z něj vyplývající. Děti si s přístrojem nesmí hrát. Čištění a údržbu uživatelem nesmějí provádět děti bez dozoru.

10 Vyjměte výrobek z obalu a ujistěte se, že je v řádném stavu.

11 NEDOVOLTE dětem, aby si hrály s obalem, například s plastovými sáčky.

12 Před zapojením do zásuvky zkontrolujte, zda napětí a frekvence Vašeho přístroje souhlasí s hodnotami Vašeho síťového proudu.

13 Tento topný přístroj je horký, když je v provozu. Abyste zabránili popáleninám, NESMÍTE SE DO-TKNOUT mříže nebo topných prvků během používání, ani se nepokoušejte přístrojem pohybovat.

14 NESAHEJTE na přístroj mokrýma rukama.

15 NEPROVOZUJTE topné přístroje s poškozeným sítovým kabelem nebo zástrčkou, ani s chybnými funkcemi přístroje, když spadl na zem nebo došlo k jeho poškození. K přezkoušení a opravě odneste topný přístroj do uznávané servisní dílny.

16 NEPOKOUŠEJTE SE opravit nebo přizpůsobit elektrické nebo mechanické funkce, protože to může vést k zániku záruky.

17 NEVKLÁDEJTE do topného přístroje žádné předměty ani se jimi nedotýkejte topného prvku a nikdy nic nepokládejte na ochranné zařízení (např. ručníky), protože by to mohlo vést k poškození topného přístroje a k zásahu elektrickým proudem či k požáru. Nikdy nepoužívejte topný přístroj k sušení prádla.

18 I když už topný prvek nežhne, stále může vést proud, proto zkontrolujte, zda nastavení tepla ukazuje, že je topný přístroj vypnutý. Přístroj vždy vypněte z elektrické sítě, než ho začnete čistit nebo vyměňovat trubky.

19 Topný přístroj nepoužívejte v místech, kde se skladuje benzín, laky nebo jiné hořlavé materiály.

20 Topný přístroj vždy odpojte od elektrické sítě, když se nepouživá. K odpojení napájení uchopte zástrčku a vytáhněte ji ze zásuvky. Nikdy netahejte za kabel.

21 Nikdy nesměrujte topný přístroj na záclony, závěsy, nábytek nebo jiné hořlavé předměty, a ujistěte se, že je dodržen minimální odstup od blízkých předměty.

22 Tento topný přístroj nikdy nespojujte s časovým spínáním nebo jiným zařízením, které umožňuje samočinné zapnutí.

23 Při odpojování ze zásuvky netahejte za kabel ani za samotný přístroj. Tahejte přímo za zástrčku.

24 Nedovolte přístroj používat dětem nebo nekompetentním osobám bez dozoru.

25 Kabel musí být před použitím plně odvinutý.

26 Pokud se přístroj delší dobu nepoužívá, odpojte ho od napájení proudem.

27 Nepouživejte topný přístroj v bezprostřední blízkosti van, sprch, umyvadel nebo bazénů.

28 Tento přístroj není určený k tomu, aby jej použí- valy osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností či znalostí, pokud ne- byly o přístroji poučeny osobou odpovědnou za jejich bezpečnost nebo nejsou pod jejím dohle- dem.

29 Je nutné dohlížet na děti, aby bylo zajištěno, že si s přístrojem nehrají.
30 Tento topný přístroj musí být postaven na vodo-rovném rovném podkladu.
31 Pokud dojde k poškození vedení pro připojení na sít', musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.
32 Nenastavujte tento topný přístroj s pomocí programovacího zařízení, spínacích hodin, zvláštního systému dálkového ovládání ani jiného zařízení, které topný přístroj automaticky zapne, protože hrozí nebezpeči požáru, pokud je topný přístroj zakrytý nebo špatně umístěný.
33 Přístroj, kabel a zástrčka se nesmějí ponořit do vody ani jiných kapaliny, aby nedošlo k zásahu elektrickým proudem.

⚠ POZOR!

Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto stroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

5. Technické údaje

Napětí 220-240V\~

Kmitočet 50Hz
Příkon (P)	1800W
Třída ochrany	I
Stupeň krytí	IP34
Dálkové ovládání	Ano
Baterie	AAA

6. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

• Před připojením se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.
• Zkontrolujte, zda se přístroj při přepravě nepoškodil. Případné škody ihned nahlaste přepravní společnosti, která vám přístroj dodala.
• Předcházejte používání dlouhých přívodních vedení (prodlužovacího kabelu).
• Přístroj nepoužívejte ve vlhkém nebo mokrém prostoru.

7. Montáž

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Před připojením stroje do sítě se přesvědčte, že jsou údaje na typovém štítku shodné s údaji o síti přípojky.

⚠ Varování!

Než zahájíte nastavení přístroje, vždy vytáhněte síťovou zástrčku ze zásuvky.

Montáž koleček a podpěrných noh (obr. 2)

1. Upevněte kolečka (11) pomocí 4 šroubů M4x10 (6) na spodní stranu základní desky (5).
2. Nasuňte pouzdra podpěrných noh (12) na podpěr- né nohy (13) a zašroubujte je do základní desky (5)

Montáž držáků (obr. 3)

1. Upevněte držáky (3) pomocí šroubů s šestihrannou hlavou M6x50 (9) na základní desku (5).
2. Nasuňte kryt základní desky (4) na oba držáky (3).

Montáž topného tělesa (obr. 4)

1. Nasad'te topné těleso (1) na oba držáky (3) a zajistěte je pomocí 2 šroubů M4x10 (6).
2. Protáhněte připojovací kabel otvorem v základní desce (5).

Montáž clon (obr. 5/6)

1. Vysuňte kryt základní desky (4) nahoru a zasuňte clonu (2) na obou stranách mezi držáky (3).

2. Znovu spustte kryt základní desky (4) dolů.

3. Zajistěte kryt základní desky (4) na spodní straně základní desky (5) podložkami (7) a šrouby ST3,5x16 (8).

8. Instalace a obsluha

⚠ Pozor!

Odstraňte přepravní pojistky, než začnete přístroj používat (obr. 7)

Instalace

• Minimální vzdálenosti (nahoře: 60 cm, po stranách: 150 cm) musí být dodrženy vždy, bez ohledu na to, zda se topný výložník nachází ve vodorovné nebo svislé poloze. Vzdálenost od okolních předmětů k nejbližšímu bodu topného přístroje se musí změřit.
• Hořlavý materiál uchovávejte stále dostatečně daleko od topného přístroje.
• Elektrický kabel nepřetáčejte a neohýbejte.
• Tento topný přístroj má třídu ochranu IP34 a je vhodný pro použití venku. Pokud potřebujete prodlužovací kabel, musí být jak kabel, tak systém zástrčky vodotěsné.
• Nikdy nesahejte mokrýma rukama na spínač pro zapnutí/vypnutí.

⚠ Pozor! Topný přístroj disponuje ochranou proti převrácení. Při převrácení nebo pádu se topný přístroj automaticky vypne.

Obsluha (obr. 8)

Nastavení na topném přístroji lze provádět pomocí ovládacích tlačítek na přístroji nebo dálkovým ovládáním.

	Symbol Funkce
A		Knoflík pro zapnutí/vypnutí: Zapnutí a vypnutí celého topného záříče
B		Horní topná tyč: Selektivní zapnutí a vypnutí horní topné tyče a také nastavení intenzity (stupeň od 1 do 5)
C		Světlo: Zapnutí a vypnutí LED světla a také nastavení jasu (stupeň od 1 do 5)Upozornění: Při sklopeném topném výložníku svítí pouze horní LED světlo. V rozloženém stavu svítí obě LED.

D

Digitální zobrazení: Zobrazení topného stupně běžícího topného prvku. Ukazuje vždy topný stupeň horního prvku, když je v provozu.

1 Připojte síťovou zástrčku, zazní kontrolní tón. Topný přístroj je v provozu „Standby“, symbol Zap / Vyp (A) svítí zeleně.
2 Stiskněte tlačítko „A“ na dálkovém ovládání nebo v poli tlačítek. Kontrolka změní barvu na červenou a topný přístroj zahájí provoz. Topná trubka a LED světla jsou přednastavena na stupeň 3. (Topný přístroj má paměťovou funkci a běži v na- posledy zvoleném nastavení).
3 Stiskněte tlačítko „B“ nebo „C“ a příslušná topná trubka resp. světlo a digitální zobrazení budou po 5 sekund blikat; stiskněte to samé tlačítko, abys- te nastavili topný přístroj resp. světlo, zatímco se v zobrazení „D“ zobrazi nastavení výkonu. Po 5 sekundách blikání přestane a nastavení je ukon- čeno.
4 Topnou trubku a světlo vypnete stisknutím tlačítka „A“. Topný přístroj přejde nyní do provozu „Standby“.

⚠ Varování! Topný přístroj vždy odpojte od elektrické sítě, když se nepoužívá.

Rozložení topného výložníku (obr. 9, 10, 11)

Topný výložník funguje ve svislé nebo vodorovné poloze.

Otevřete topný výložník podle následujících instrukcí a zavřete ho v opačném pořadí.

1 Topný výložník (B) odblokujte současným zatlačením obou západek (A) dovnitř.
2 Vyklopte topný výložník (B) nahoru a zavěste bezpečnostní třmen (C) do vybrání (D).

Elektrické připojení:

• Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá zvláštním připojovacím podmínkám. To znamená, že použití libovolných, volně vybraných připojovacích bodů není přípustné.
• Přístroj může při špatných podmínkách sitě způsobit přechodné výkyvy napětí.
• Výrobek je určen výhradně k používání na přípoj-ných bodech, které nepřekračují maximální přípust-nou impedanci sítě „Z“ ( Z_max = 0.017 ), nebo

- Vy jako uživatel musíte zajistit, v případě potřeby prostřednictvím dohody se svým dodavatelem energie, aby váš připojovací bod, na kterém chcete výrobek provozovat, splňoval jeden ze dvou uvedených požadavků a) nebo b).

9. Přeprava

⚠ Pozor! Nebezpečí převrácení! Topný přístroj pře-pravujte pouze ve složeném stavu!

⚠ Varování! Před přepravou topného přístroje vždy vytáhněte síťovou zástrčku.

K přepravě naklopte přístroj jen natolik, aby mohl po- jiždět s pomocí koleček (11). (Obr. 12)

10. Čištění a údržba

⚠ Varování!

Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Tento topný přístroj neobsahuje žádné pohyblivé díly; je velmi nenáročný na údržbu.

Pokud se na topném přístroji však nahromadí hodně nečistot, setřete je vlhkým hadříkem.

VÝSTRAŽNÉ UPOZORNĚNÍ: Před čištěním přístroj odpojte od napájení a počkejte pár minut, než vychladne.

Servisní informace

Mějte na paměti, že následující díly tohoto výrobku podléhají normálnímu nebo přirozenému opotřebení a jsou proto také potřebné jako spotřební materiál.

Opotřebitelné díly *: Topná tyč, ventilátor

* Není nutně zahrnuto v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

11. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30 °C.

Uchovávejte přístroj v originálním balení.

Přístroj zakryjte, aby byl chráněn před prachem nebo vlhkostí.

Návod k obsluze uchovávejte v blízkosti přístroje.

12. Likvidace a recyklace

Přístroj je v obalu, aby se zabránilo škodám způsobeným přepravou. Tento obal je surovina a lze ho tudíž recyklovat nebo vrátit do oběhu surovin. Zařízení a jeho příslušenství se skládají z různých materiálů, jako např. kov a plasty. Vadné konstrukční součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

Obal se skládá z ekologických materiálů, které lze recyklovat v místních sběrných místech.

O možnostech likvidace vysloužilého přístroje vám podá informace správa vaší obce nebo vašeho města.

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU)

a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán na sběrné místě určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném místě pro recyklaci starých elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro staré přístroje můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Baterie a akumulátory nesmí být likvidovány spolu s domácím odpadem!

Jako spotřebitelé jste ze zákona povinni odevzdat všechny baterie a akumulátory, at' už obsahují či neobsahují znečišťující látky*, do

sběrného střediska ve Vaší obci/okrese nebo v prodejně, aby bylo možné je zneškodnit šetrně k životnímu prostředí.

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

4. Bezpečnostné upozornenia

Prosím, prečítajte si návod na obsluhu ešte pred použitím ohrievača.

25 Elektrický kábel sa musí pred použitím úplne odvinút.

- Elektrický kábel nepretáčajte ani neohýbajte.

- Zapínač/vypínač nikdy nestláčajte mokrými rukami.

⚠ Pozor! Ohrievač má ochranu proti prevráteniu. Pri prevrátení alebo páde ohrievača sa tento automaticky vypne.

Obsluha (obr. 8)

4 Vypnite výhrevnú rúru a svetlo stlačením tlačidla „A“. Ohrievač sa prepne do režimu „Standby“.

⚠ Varovanie! Sieťovú zástrčku vytiahnite vždy pred prepravovaním ohrievača.

10. Čistenie a údržba

⚠ Varovanie!

Pred každým nastavením, údržbou alebo opravou vy- tiahnite siet'ovú zástrčku!

Tento ohrievač neobsahuje žiadne pohyblivé diely, je bezúdržbový.

Staré zariadenia nevyhadzujte do domového odpadu!

Batérie a akumulátory nevyhadzujte do domového odpadu!

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
