MANUAL DE USUARIO One+ RCS18X RYOBI

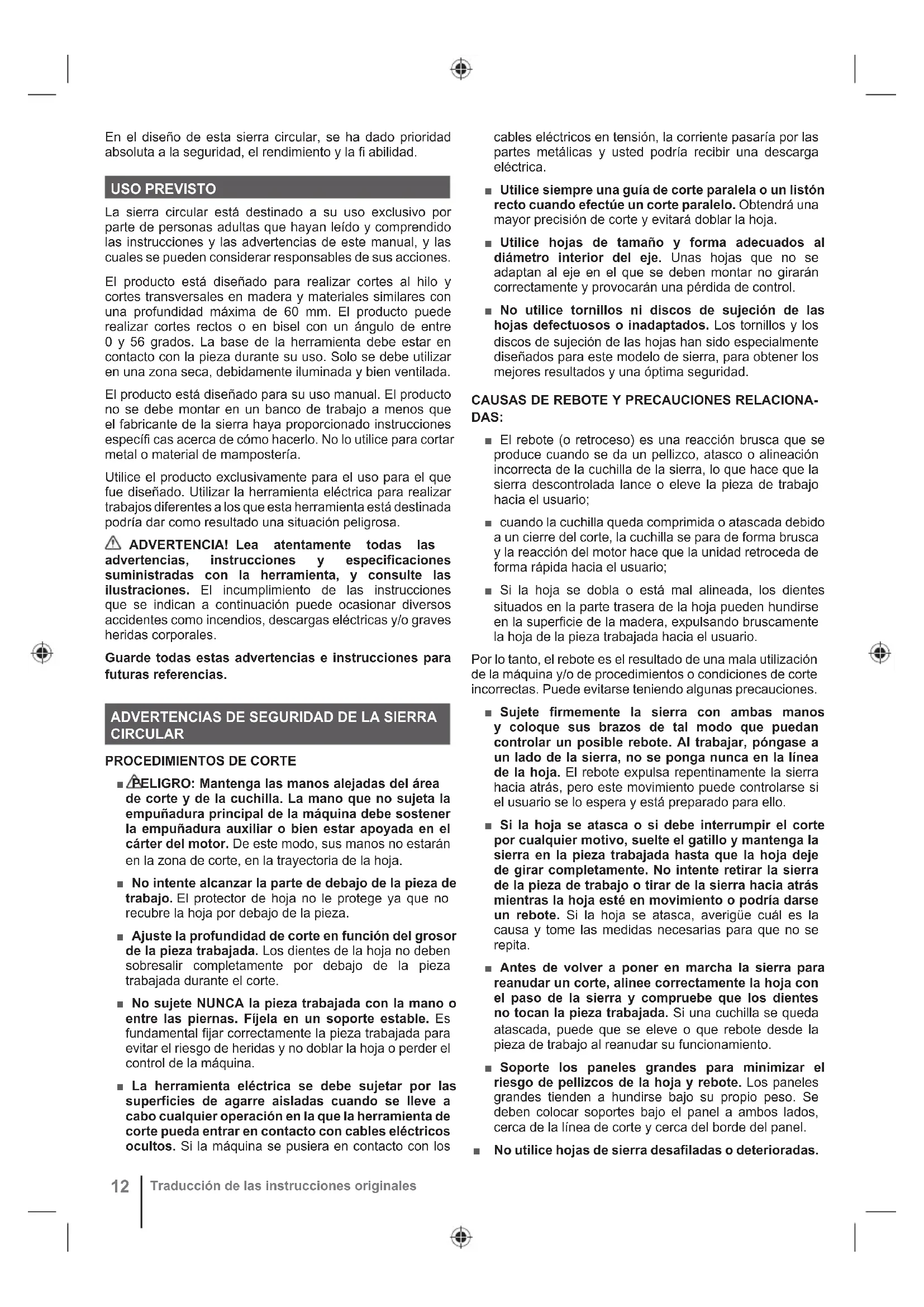

Übersetzung der originalanleitungEn el diseño de esta sierra circular, se ha dado prioridad absoluta a la seguridad, el rendimiento y la fi abilidad. USO PREVISTO La sierra circular está destinado a su uso exclusivo por parte de personas adultas que hayan leído y comprendido las instrucciones y las advertencias de este manual, y las cuales se pueden considerar responsables de sus acciones. El producto está diseñado para realizar cortes al hilo y cortes transversales en madera y materiales similares con una profundidad máxima de 60 mm. El producto puede realizar cortes rectos o en bisel con un ángulo de entre 0 y 56 grados. La base de la herramienta debe estar en contacto con la pieza durante su uso. Solo se debe utilizar en una zona seca, debidamente iluminada y bien ventilada. El producto está diseñado para su uso manual. El producto no se debe montar en un banco de trabajo a menos que el fabricante de la sierra haya proporcionado instrucciones específi cas acerca de cómo hacerlo. No lo utilice para cortar metal o material de mampostería. Utilice el producto exclusivamente para el uso para el que fue diseñado. Utilizar la herramienta eléctrica para realizar trabajos diferentes a los que esta herramienta está destinada podría dar como resultado una situación peligrosa. ADVERTENCIA! Lea atentamente todas las advertencias, instrucciones y especificaciones suministradas con la herramienta, y consulte las ilustraciones. El incumplimiento de las instrucciones que se indican a continuación puede ocasionar diversos accidentes como incendios, descargas eléctricas y/o graves heridas corporales. Guarde todas estas advertencias e instrucciones para futuras referencias.

ADVERTENCIAS DE SEGURIDAD DE LA SIERRA

■ PELIGRO: Mantenga las manos alejadas del área de corte y de la cuchilla. La mano que no sujeta la empuñadura principal de la máquina debe sostener la empuñadura auxiliar o bien estar apoyada en el cárter del motor. De este modo, sus manos no estarán en la zona de corte, en la trayectoria de la hoja. ■ No intente alcanzar la parte de debajo de la pieza de trabajo. El protector de hoja no le protege ya que no recubre la hoja por debajo de la pieza. ■ Ajuste la profundidad de corte en función del grosor de la pieza trabajada. Los dientes de la hoja no deben sobresalir completamente por debajo de la pieza trabajada durante el corte. ■ No sujete NUNCA la pieza trabajada con la mano o entre las piernas. Fíjela en un soporte estable. Es fundamental fijar correctamente la pieza trabajada para evitar el riesgo de heridas y no doblar la hoja o perder el control de la máquina. ■ La herramienta eléctrica se debe sujetar por las superficies de agarre aisladas cuando se lleve a cabo cualquier operación en la que la herramienta de corte pueda entrar en contacto con cables eléctricos ocultos. Si la máquina se pusiera en contacto con los cables eléctricos en tensión, la corriente pasaría por las partes metálicas y usted podría recibir una descarga eléctrica. ■ Utilice siempre una guía de corte paralela o un listón recto cuando efectúe un corte paralelo. Obtendrá una mayor precisión de corte y evitará doblar la hoja. ■ Utilice hojas de tamaño y forma adecuados al diámetro interior del eje. Unas hojas que no se adaptan al eje en el que se deben montar no girarán correctamente y provocarán una pérdida de control. ■ No utilice tornillos ni discos de sujeción de las hojas defectuosos o inadaptados. Los tornillos y los discos de sujeción de las hojas han sido especialmente diseñados para este modelo de sierra, para obtener los mejores resultados y una óptima seguridad.

CAUSAS DE REBOTE Y PRECAUCIONES RELACIONA-

DAS: ■ El rebote (o retroceso) es una reacción brusca que se produce cuando se da un pellizco, atasco o alineación incorrecta de la cuchilla de la sierra, lo que hace que la sierra descontrolada lance o eleve la pieza de trabajo hacia el usuario; ■ cuando la cuchilla queda comprimida o atascada debido a un cierre del corte, la cuchilla se para de forma brusca y la reacción del motor hace que la unidad retroceda de forma rápida hacia el usuario; ■ Si la hoja se dobla o está mal alineada, los dientes situados en la parte trasera de la hoja pueden hundirse en la superficie de la madera, expulsando bruscamente la hoja de la pieza trabajada hacia el usuario. Por lo tanto, el rebote es el resultado de una mala utilización de la máquina y/o de procedimientos o condiciones de corte incorrectas. Puede evitarse teniendo algunas precauciones. ■ Sujete firmemente la sierra con ambas manos y coloque sus brazos de tal modo que puedan controlar un posible rebote. Al trabajar, póngase a un lado de la sierra, no se ponga nunca en la línea de la hoja. El rebote expulsa repentinamente la sierra hacia atrás, pero este movimiento puede controlarse si el usuario se lo espera y está preparado para ello. ■ Si la hoja se atasca o si debe interrumpir el corte por cualquier motivo, suelte el gatillo y mantenga la sierra en la pieza trabajada hasta que la hoja deje de girar completamente. No intente retirar la sierra de la pieza de trabajo o tirar de la sierra hacia atrás mientras la hoja esté en movimiento o podría darse un rebote. Si la hoja se atasca, averigüe cuál es la causa y tome las medidas necesarias para que no se repita. ■ Antes de volver a poner en marcha la sierra para reanudar un corte, alinee correctamente la hoja con el paso de la sierra y compruebe que los dientes no tocan la pieza trabajada. Si una cuchilla se queda atascada, puede que se eleve o que rebote desde la pieza de trabajo al reanudar su funcionamiento. ■ Soporte los paneles grandes para minimizar el riesgo de pellizcos de la hoja y rebote. Los paneles grandes tienden a hundirse bajo su propio peso. Se deben colocar soportes bajo el panel a ambos lados, cerca de la línea de corte y cerca del borde del panel. ■ No utilice hojas de sierra desafiladas o deterioradas.

Traducción de las instrucciones originalesUna hoja desafilada o mal montada producirá un corte de sierra fino, lo cual provocará una fricción excesiva de la hoja y, por tanto, mayores riesgos de torsión y rebote. ■ Antes de iniciar un corte, compruebe que los botones de ajuste de la profundidad y de la inclinación están correctamente bloqueados. Si los ajustes de la posición de la hoja se modifican durante el corte, la hoja puede atascarse y provocar un rebote. ■ Tenga extremo cuidado al serrar en paredes existentes u otras zonas ciegas. La hoja podría chocar contra elementos ocultos, lo que produciría un rebote.

FUNCIÓN DE PROTECCIÓN INFERIOR

■ Antes de cada utilización, compruebe que el protector inferior de la hoja recubre correctamente la hoja. No utilice la sierra si el protector inferior de la hoja no se puede accionar libremente y si no se cierra instantáneamente contra la hoja. No fije ni sujete el protector inferior de la hoja en posición abierta. Si la sierra se cae accidentalmente, el protector de hoja inferior puede doblarse. Levante el protector de hoja inferior con la manecilla y compruebe que puede manipularlo fácilmente y que no toca la hoja ni ninguna otra pieza, independientemente del ángulo y de la profundidad de corte seleccionados. ■ Compruebe que el resorte del protector inferior de la hoja está en buen estado y funciona correctamente. Si el protector de hoja o el resorte no funcionan correctamente, hágalos reparar o reemplazar antes de volver a utilizar la sierra. La protección inferior puede funcionar de forma lenta debido a la existencia de piezas dañadas, depósitos pegajosos o a la acumulación de residuos. ■ La protección inferior puede replegarse manualmente sólo para cortes especiales, como cortes de inmersión y cortes compuestos. Levante el protector inferior de la hoja con la manecilla correspondiente. En cuanto la hoja penetra en la pieza, suelte el protector inferior de la hoja. Para todos los demás tipos de cortes, el protector inferior de la hoja se coloca automáticamente. ■ Cerciórese de que el protector inferior de la hoja cubra completamente la hoja antes de dejar la sierra en un banco de trabajo o en el suelo. Si la hoja no está correctamente cubierta, puede girar por inercia y cortar lo que se encuentra en su trayectoria. Tenga presente que la hoja sigue girando durante un tiempo después de parar el motor.

AVISOS DE SEGURIDAD ADICIONALES

■ No utilice discos abrasivos. ■ Utilice únicamente los diámetros de cuchilla indicados en las marcas. ■ Identifique la cuchilla de sierra que se debe utilizar en función del material que desee cortar. ■ Utilice únicamente cuchillas de sierra marcadas con una velocidad igual o superior a la especificada en la herramienta. ■ Utilice solamente las cuchillas de sierra recomendadas por el fabricante, conformes con lo establecido en la norma EN 847-1, en caso de que se pretenda cortar madera o materiales similares. ■ Utilice una máscara antipolvo. ■ Sujete la pieza de trabajo con un dispositivo de sujeción. Las piezas de trabajo mal sujetas pueden causar daños y lesiones graves. ■ El uso prolongado de la herramienta puede provocar o agravar lesiones. Al utilizar cualquier herramienta durante períodos prolongados asegúrese de tomar descansos regulares. ■ El producto se reiniciará automáticamente si se atasca. Apague el producto inmediatamente si se atasca. No vuelva a encender el producto cuando está atascado, ya que podría generar un retroceso repentino con una elevada fuerza reactiva. Analice por qué se ha atascado el producto y rectifíquelo, prestando atención a las instrucciones de seguridad. ■ El rango de temperatura ambiente para la herramienta (producto) en funcionamiento es de entre 0 y 40 °C. ■ El rango de temperatura ambiente en el entorno en el que se guarde la herramienta (producto) es de entre 0 y 40 °C. ■ El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de entre 10 y 38 °C. ADVERTENCIAS DE SEGURIDAD DE LA BATERÍA ADICIONAL ■ Para reducir el riesgo de incendio, lesion personales y daños al producto debido a un cortocircuito, no sumerja nunca la herramienta, el pa-quete de baterías o el cargador en líquido ni permita que fluya un fluido dentro de ellos. Los fluidos corrosivos o conductivos, como el agua de mar, ciertos productos quími-cos industriales y blanqueadores o lejías que contienen, etc., Pueden causar un cortocircuito. ■ El rango de temperatura ambiente para la batería en uso es de entre 0 y 40 °C. ■ El rango de temperatura ambiente para el almacenamiento de batería es de entre 0 y 20 °C.

TRANSPORTE DE BATERÍAS DE LITIO

Transporte la batería de conformidad con las disposiciones y las normativas locales y nacionales. Cuando las baterías sean transportadas por un tercero, cumpla los requisitos especiales relativos al embalaje y etiquetado. Asegúrese de que ninguna batería entra en contacto con otra batería o con materiales conductores durante el transporte, proteja los conectores expuestos con tapones o tapas aislantes no conductoras. No transporte baterías con fi suras o fugas. Para más asesoramiento, póngase en contacto con la empresa de distribución. ESPAÑOL

Traducción de las instrucciones originales

Consulte la página 82.

2. Palanca de bloqueo del ajuste de la profundidad

3. Boquilla de aspiración

4. Botón de bloqueo del árbol

7. Botón para liberar el gatillo

10. Perilla de guía del bordeado

11. Puerto de la batería

16. Tope guía del bordeado

18. Manual del usuario

MANTENIMIENTO ■ El aparato nunca debe estar conectado a una fuente eléctrica mientras se estén montando las piezas, realizando ajustes, limpiando, llevando a cabo el mantenimiento o cuando no esté en uso. Desconectar el producto de la fuente de suministro evitará que se encienda de manera accidental, lo que podría provocar lesiones graves. ■ En el mantenimiento, utilice sólo piecas de repuesto y accesorios originales del fabricante. El uso de otras piezas puede ocasionar riesgos o daños en el producto. ■ Evite el uso de disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos pueden resultar dañados con los disolventes que se venden en el mercado. Utilice un paño limpio para quitar las impurezas, el polvo, etc. ■ No permita en ningún momento que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Los productos químicos pueden dañar, destruir o debilitar el plástico, lo que puede ocasionar graves daños personales. ■ Para una mayor seguridad y fiabilidad, todas las reparaciones deben ser realizadas por un centro de servicio autorizado.

SÍMBOLOS EN EL PRODUCTO

Alerta de seguridad Velocidad sin carga V Voltios Corriente directa min

Número de revoluciones o movimientos por minuto Diámetro Madera No corte metales Utilice gafas de seguridad Ancho del corte Dientes de la hoja Conformidad CE Marca de conformidad europea Marca de conformidad británica Marca de conformidad de Ucrania Por favor lea las instrucciones detenidamente antes de arrancar la máquina. Los productos eléctricos de desperdicio no deben desecharse con desperdicios caseros. Por favor recíclelos donde existan dichas instalaciones. Compruebe con su autoridad local o minorista para reciclar.

SÍMBOLOS EN ESTE MANUAL

Nota Tiempo de espera Las piezas o accesorios se venden por separado Bloquear Desbloquear

Consulte a página 82.

ADVERTENCIA Los valores totales de emisión de vibración declarados y los valores de emisiones de ruido declarados que se indican en este manual de instrucciones se han calculado según lo establecido en una prueba estandarizada y se pueden utilizar para comparar una herramienta con otra. Se pueden utilizar para una evaluación preliminar de exposición. Los valores declarados de emisión de vibración y ruido representan las aplicaciones principales de la herramienta. No obstante, si la herramienta se utiliza para diferentes aplicaciones, con distintos accesorios o con un mantenimiento deficiente, la emisión de vibración y ruido podría diferir. Estas condiciones podrían aumentar significativamente los niveles de exposición sobre el periodo de funcionamiento total. Una estimación del nivel de exposición a la vibración y el ruido debería también tenerse en cuando la herramienta está apagada o cuando IXQFLRQDDEDMDLQWHQVLGDG(VWDVFRQGLFLRQHVSRGUtDQUHGXFLUVLJQLILFDWLYDPHQWH el nivel de exposición sobre el periodo de funcionamiento total. Identifique cualquier medida de protección adicional para proteger al operario de los efectos de la vibración y el ruido, como el mantenimiento de la herramienta y los accesorios, mantener las manos calientes (en caso de vibración) y la organización GHORVSDWURQHVGHWUDEDMR

Además de cualquier derecho legal derivado de la compra, este producto está cubierto por una garantía que se indica a continuación.

1. El periodo de garantía es de 24 meses para consumidores y comienza en la

IHFKDHQTXHVHFRPSUDUDHOSURGXFWR'LFKDIHFKDGHEHGRFXPHQWDUVHFRQXQD IDFWXUDXRWURFRPSUREDQWHGHFRPSUD(OSURGXFWRHVWiGLVHxDGR\FRQFHELGR ~QLFDPHQWH SDUD HO XVR SULYDGR GHO FRQVXPLGRU 3RU OR WDQWR QR VH RIUHFH JDUDQWtDHQFDVRGHXVRSURIHVLRQDORFRPHUFLDO

2. Existe la posibilidad de ampliar el periodo de garantía respecto a una parte de

– QLQJ~QGDxRSURYRFDGRSRUQRVHJXLUHOPDQXDOGHLQVWUXFFLRQHV – ningún producto que no sea CE – QLQJ~QSURGXFWRTXHKD\DVXIULGRXQLQWHQWRGHUHSDUDFLyQSRUSDUWHGHXQ SURIHVLRQDOQRFXDOLILFDGRRVLQODDXWRUL]DFLyQSUHYLDGH7HFKWURQLF,QGXVWULHV – QLQJ~QSURGXFWRFRQHFWDGRDXQVXPLQLVWURHOpFWULFRLQDGHFXDGRDPSHULRV YROWDMHIUHFXHQFLD – QLQJ~QGDxRFDXVDGRSRULQIOXHQFLDVH[WHUQDVTXtPLFDVItVLFDVLPSDFWRV RVXVWDQFLDVH[WUDxDV – desgaste normal de piezas de repuesto – uso inadecuado, sobrecarga de la herramienta – uso de accesorios o piezas no aprobados – Accesorios de herramientas eléctricas proporcionados con la herramienta o

4. Para su mantenimiento, el producto debe enviarse o presentarse a una estación

una ampliación ni un nuevo comienzo del periodo de garantía. Las piezas o herramientas intercambiadas pasan a ser de nuestra propiedad. En algunos países, los gastos de envío o correo tendrá que pagarlos el remitente. Sus derechos legales derivados de esta compra de la herramienta no se verán DIHFWDGRV

6. Esta garantía es válida en la Comunidad Europea, Suiza, Islandia, Noruega,

Cualquier solicitud o problema relacionado con el producto se puede remitir a su FHQWUR GH VHUYLFLR DXWRUL]DGRORFDO YLVLWH ZZZU\RELWRROVHX R GLUHFWDPHQWH D 7HFKWURQLF,QGXVWULHV*PE+0D[(\WK6WUDH:LQQHQGHQ*HUPDQ\ Indique el número de serie y el tipo de producto que aparecen impresos en la etiqueta.

DECLARACIÓN CwE DE CONFORMIDAD Sierra Circular Marca: RYOBI | Número de modelo

Intervalo del número de serie

Como fabricante, declaramos, bajo nuestra exclusiva responsabilidad, que el producto mencionado a continuación cumple con todas las disposiciones relevantes de las siguientes directivas, normas armonizadas y reglamentos europeos

Autorizado para elaborar la ficha técnica:
