MANUAL DE USUARIO KSK 6300 MIELE

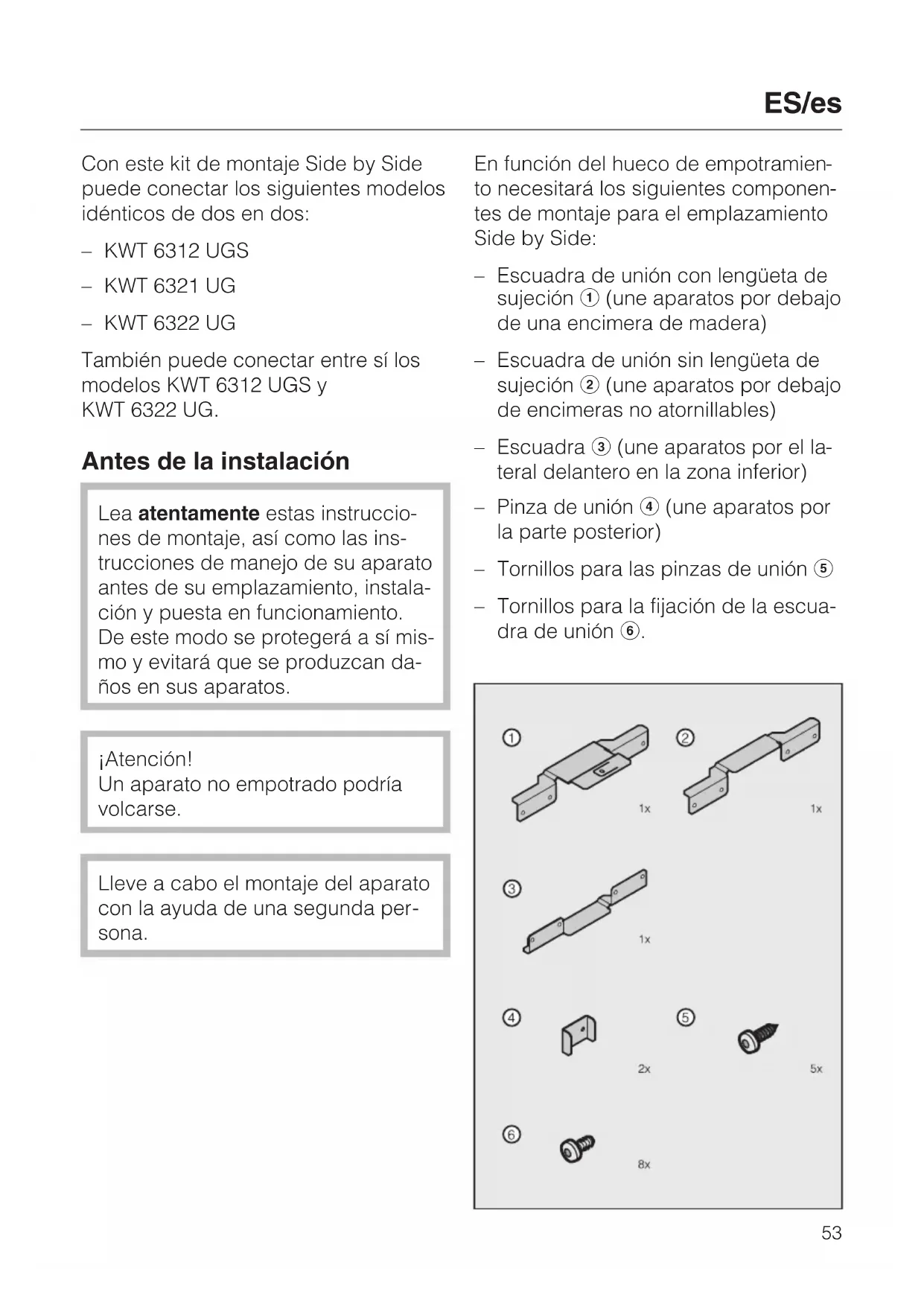

Con este kit de montaje Side by Side puede conectar los siguientes modelos idénticos de dos en dos:
- KWT 6312 UGS
- KWT 6321 UG
- KWT 6322 UG
También puede conectar entre sí los modelos KWT 6312 UGS y KWT 6322 UG.
Antes de la instalación
Lea atentamente estas instrucciones de montaje, así como las instrucciones de manejo de su aparato antes de su emplazamiento, instalación y puesta en funcionamiento. De este modo se protegerá a sí mismo y evitará que se produzcan daños en sus aparatos.
¡Atención!
Un aparato no empotrado podría volcarse.
Lleve a cabo el montaje del aparato con la ayuda de una segunda persona.

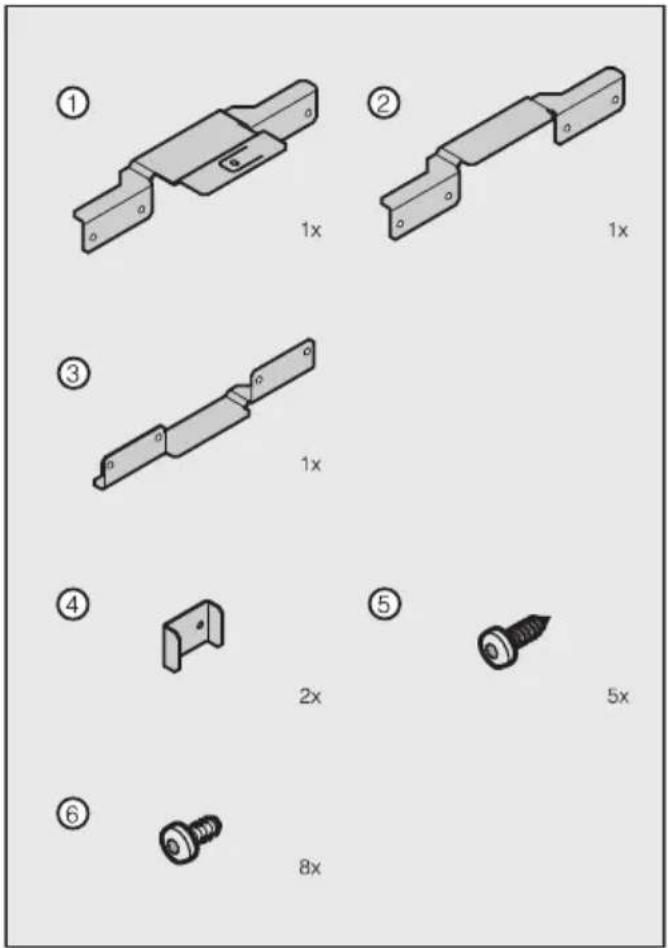

En función del hueco de empotramiento necesitará los siguientes componentes de montaje para el emplazamiento Side by Side:
- Escuadra de unión con lengüeta de sujeción ① (une aparatos por debajo de una encimera de madera)
- Escuadra de unión sin lengüeta de sujeción ② (une aparatos por debajo de encimeras no atornillables)
- Escuadra ③ (une aparatos por el lateral delantero en la zona inferior)
- Pinza de unión ④ (une aparatos por la parte posterior)
- Tornillos para las pinzas de unión ⑤
- Tornillos para la fijación de la escuadra de unión ⑥.
Para el montaje Side by Side necesitará la siguiente herramienta:
- Destornilladores de varios tamaños
- Bits de varios tamaños
- Nivel de burbuja
- Cinta métrica
- Una llave de boca (se encuentra en el aparato).

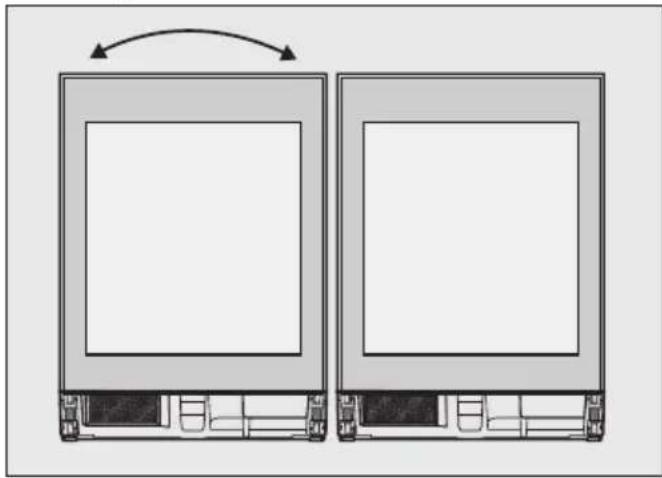

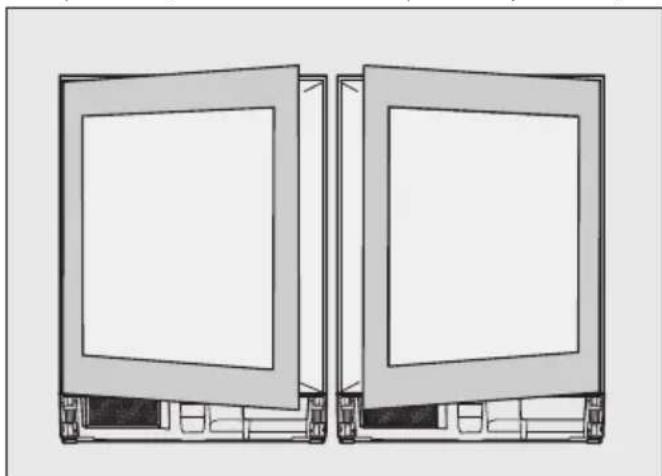

Cambiar el sentido de apertura de la puerta
■ Realice un cambio de apertura de la puerta en el aparato izquierdo. (Véanse: Instrucciones de manejo del aparato, Cambiar el tope de puerta)
Las bisagras se encuentran en el exterior.
Preparar, nivelar y unir los aparatos
■ Coloque los aparatos uno junto al otro delante del hueco de empotramiento.
A fin de poder trabajar con facilidad en la parte posterior de los aparatos, deje espacio entre la parte posterior de los aparatos y el hueco de empotramiento.
■ Prepare los aparatos. (Véase: Instrucciones de manejo del aparato, Empotrar el aparato)

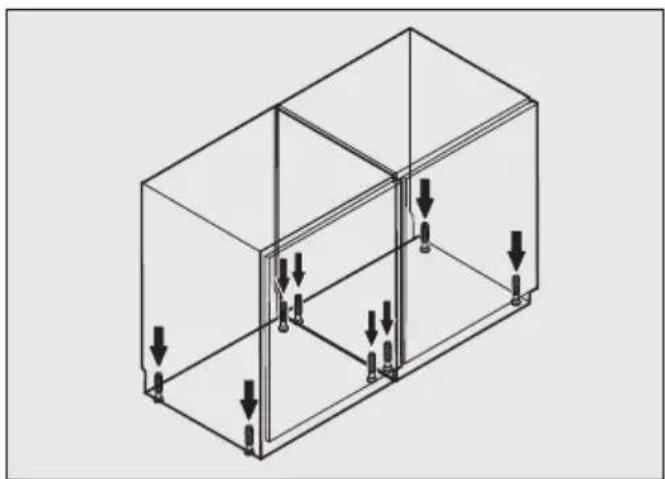

■ Desenrosque las patas ajustables en el sentido de las agujas del reloj hasta 4 mm por debajo de la altura del hueco.
■ Nivele los aparatos en altura y horizontalmente con la llave de boca. (Véase: Empotrar el aparato)
Un aparato inclinado podría deformarse.
Si desea ajustar la combinación a los frontales de muebles altos:
■ Siga las instrucciones de manejo del aparato. (Véase: Ajustar el aparato a la altura de las puertas de muebles altos)


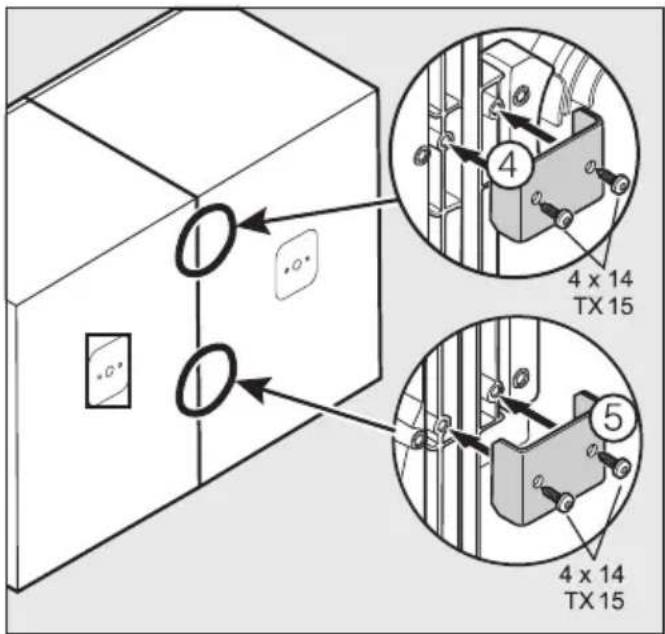

4 x 14 TX 15 4 x 14 TX 15■ Atornille los aparatos uno al otro por la parte posterior con ayuda de las dos pinzas de unión ④.

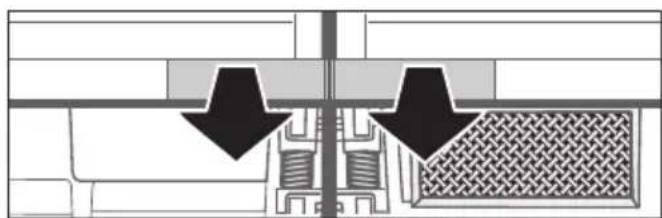

■ Retire las cubiertas.
■ Atornille los aparatos por la parte de-lantera superior e inferior con las es-cuadras de unión:

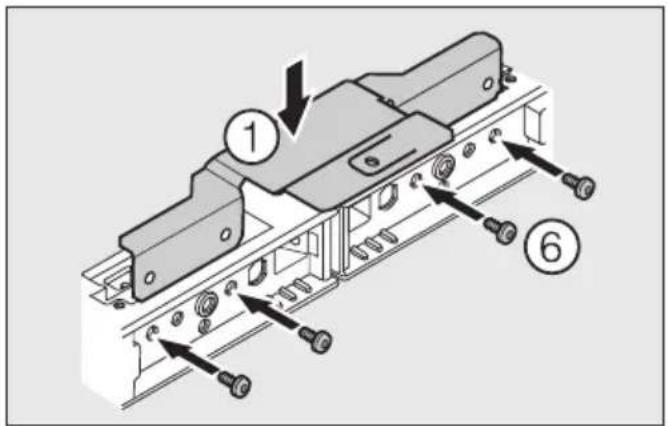

Para un montaje por debajo de una encimera de madera
■ Coloque la escuadra de unión con la lengüeta de fijación ①.
■ Atornille la escuadra de unión con cuatro tornillos ⑥ a los aparatos.

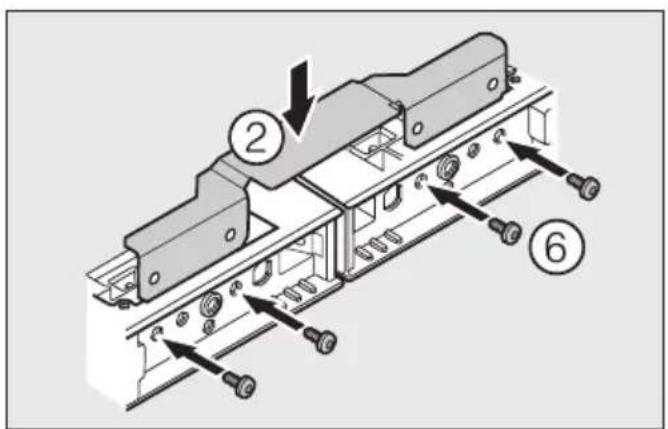

Para un montaje por debajo de una encimera de material no atornillable
■ Coloque la escuadra de unión sin la lengüeta de fijación ②.
■ Atornille la escuadra de unión con cuatro tornillos ⑥ a los aparatos.

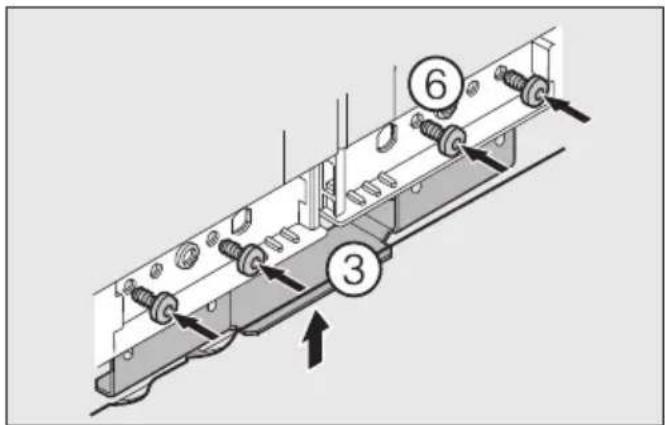

Unir los aparatos por debajo
■ Coloque la escuadra de unión ③.
■ Atornille la escuadra de unión con cuatro tornillos ⑥ a los aparatos.

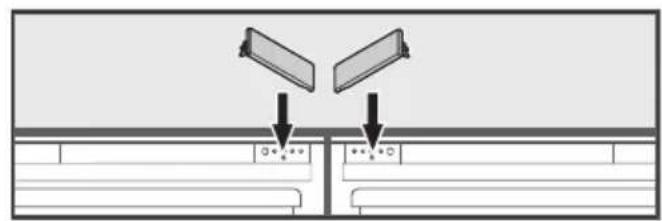

■ Coloque las cubiertas.

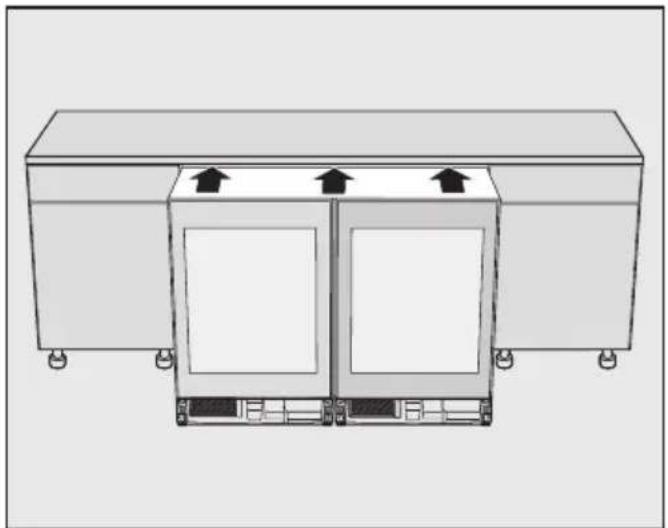

Introducir la combinación en el hueco
El cable de red no deberá resultar dañado.
Deslice la combinación con cuidado sobre los suelos delicados en el interior del hueco de empotramiento para evitar que se produzcan daños en los suelos.
■ Deslice la combinación de aparatos en el hueco hasta que las puertas de los aparatos sobresalgan 2 mm por delante de los frontales de los muebles.
Fijar la combinación en el hue- co
Los tornillos se adjuntan con los aparatos.
■ La combinación sobresale de forma simétrica 2 mm por delante del frontal del mueble.

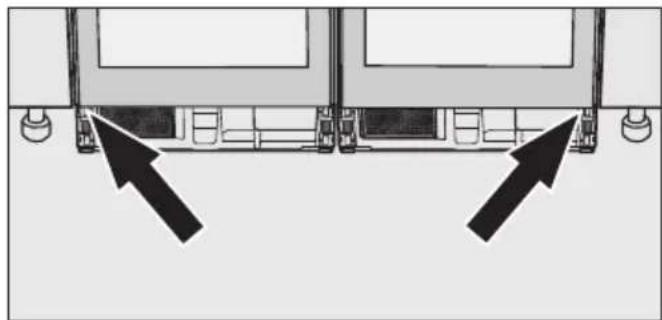

■ Atornille la combinación por debajo a la derecha y por debajo a la izquierda a los muebles adyacentes.
La combinación se extiende hacia la izquierda adaptada al hueco. El frontal de la puerta se encuentra al ras del frontal del aparato.
■ Ajuste la nivelación lateral de las puertas de los aparatos. (Véase: Instrucciones de manejo del aparato, Empotrar el aparato)

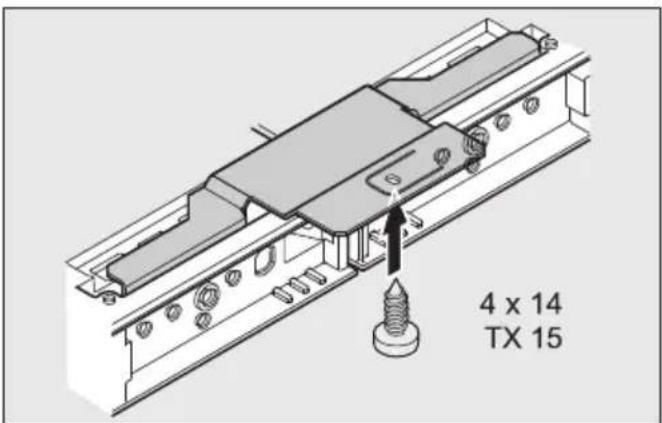

En el caso de una encimera de made- ra
■ Concluya el empotramiento siguiendo las instrucciones de manejo de los aparatos. (Véase: Instrucciones de manejo del aparato, Empotrar el aparato)
La rejilla de ventilación deberá estar montada y se deberá instalar y utilizar conforme a las indicaciones del aparato junto con el bloque de espuma adjunto.
